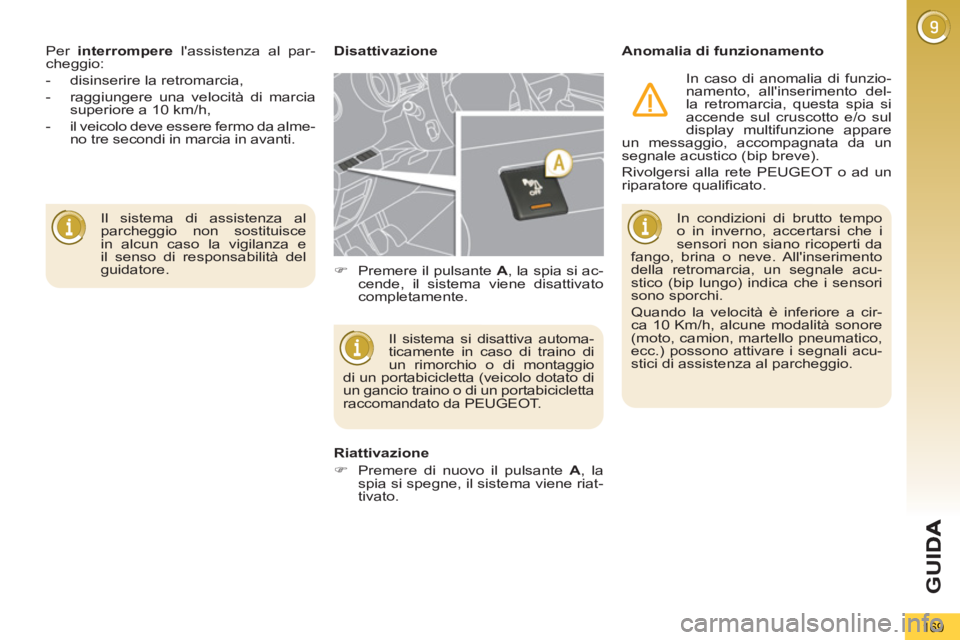

Il sistema di assistenza al
parcheggio non sostituisce
in alcun caso la vigilanza e
il senso di responsabilità del
guidatore. Per interrompere
l'assistenza al par-
cheggio:
- disinserire la retromarcia,
- raggiungere una velocità di marcia
superiore a 10 km/h,
- il veicolo deve essere fermo da alme-
no tre secondi in marcia in avanti.
Disattivazione
Anomalia di funzionamento
Il sistema si disattiva automa-
ticamente in caso di traino di
un rimorchio o di montaggio
di un portabicicletta (veicolo dotato di
un gancio traino o di un portabicicletta
raccomandato da PEUGEOT.
Riattivazione
)
Premere di nuovo il pulsante A
, la
spia si spegne, il sistema viene riat-
tivato.
)
Premere il pulsante A
, la spia si ac-
cende, il sistema viene disattivato
completamente. In condizioni di brutto tempo
o in inverno, accertarsi che i
sensori non siano ricoperti da
fango, brina o neve. All'inserimento
della retromarcia, un segnale acu-
stico (bip lungo) indica che i sensori
sono sporchi.
Quando la velocità è inferiore a cir-
ca 10 Km/h, alcune modalità sonore
(moto, camion, martello pneumatico,
ecc.) possono attivare i segnali acu-
stici di assistenza al parcheggio.
In caso di anomalia di funzio-
namento, all'inserimento del-
la retromarcia, questa spia si
accende sul cruscotto e/o sul
display multifunzione appare
un messaggio, accompagnata da un
segnale acustico (bip breve).
Rivolgersi alla rete PEUGEOT o ad un
riparatore qualificato.
Page 172 of 364
G
U
170

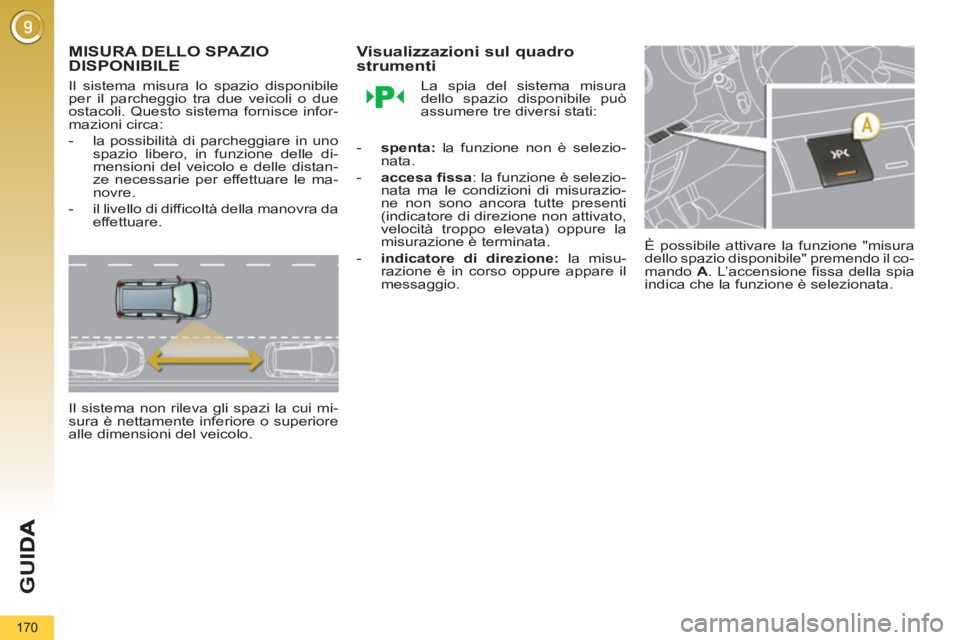

MISURA DELLO SPAZIODISPONIBILE
Il sistema misura lo spazio disponibile
per il parcheggio tra due veicoli o due
ostacoli. Questo sistema fornisce infor-
mazioni circa:
- la possibilità di parcheggiare in uno
spazio libero, in funzione delle di-
mensioni del veicolo e delle distan-
ze necessarie per effettuare le ma-
novre.
- il livello di difficoltà della manovra da
effettuare.
Il sistema non rileva gli spazi la cui mi-
sura è nettamente inferiore o superiore
alle dimensioni del veicolo.
Visualizzazioni sul quadro
strumenti
La spia del sistema misura
dello spazio disponibile può
assumere tre diversi stati:
- spenta:
la funzione non è selezio-
nata.
- accesa fissa
: la funzione è selezio-
nata ma le condizioni di misurazio-
ne non sono ancora tutte presenti
(indicatore di direzione non attivato,
velocità troppo elevata) oppure la
misurazione è terminata.
- indicatore di direzione:
la misu-
razione è in corso oppure appare il
messaggio. È possibile attivare la funzione "misura
dello spazio disponibile" premendo il co-
mando A
. L’accensione fissa della spia
indica che la funzione è selezionata.
Page 173 of 364
171

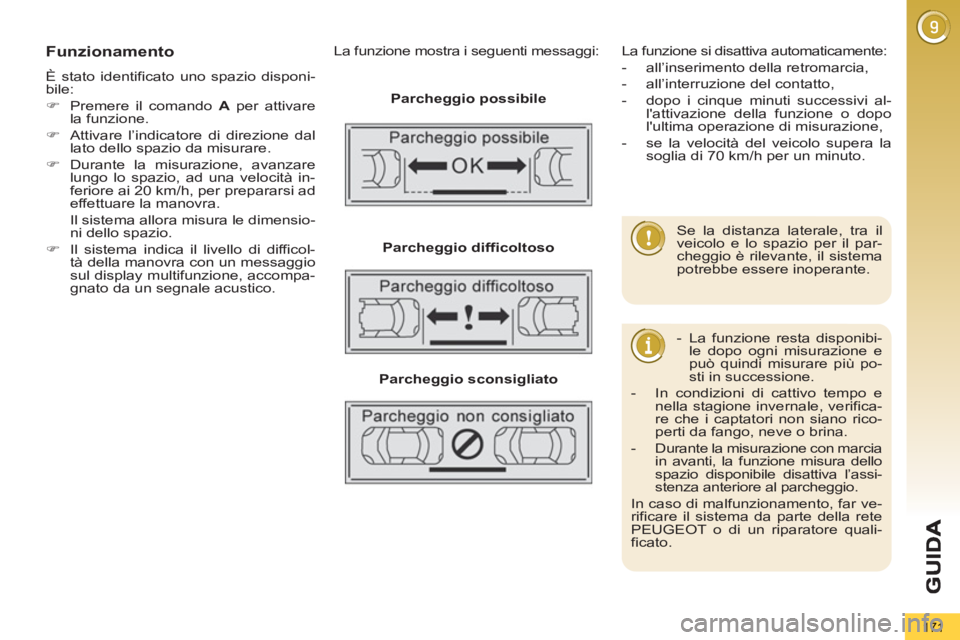

Funzionamento
È stato identificato uno spazio disponi-
bile:
)
Premere il comando A
per attivare
la funzione.
)
Attivare l’indicatore di direzione dal
lato dello spazio da misurare.
)
Durante la misurazione, avanzare
lungo lo spazio, ad una velocità in-
feriore ai 20 km/h, per prepararsi ad
effettuare la manovra.
Il sistema allora misura le dimensio-
ni dello spazio.
)
Il sistema indica il livello di difficol-
tà della manovra con un messaggio
sul display multifunzione, accompa-
gnato da un segnale acustico.
La funzione mostra i seguenti messaggi:
Parcheggio possibile
Parcheggio difficoltoso
Parcheggio sconsigliato
La funzione si disattiva automaticamente:
- all’inserimento della retromarcia,
- all’interruzione del contatto,
- dopo i cinque minuti successivi al-
l'attivazione della funzione o dopo
l'ultima operazione di misurazione,
- se la velocità del veicolo supera la
soglia di 70 km/h per un minuto.
- La funzione resta disponibi-
le dopo ogni misurazione e
può quindi misurare più po-
sti in successione.
- In condizioni di cattivo tempo e
nella stagione invernale, verifica-
re che i captatori non siano rico-
perti da fango, neve o brina.
- Durante la misurazione con marcia
in avanti, la funzione misura dello
spazio disponibile disattiva l’assi-
stenza anteriore al parcheggio.
In caso di malfunzionamento, far ve-
rificare il sistema da parte della rete
PEUGEOT o di un riparatore quali-
ficato.
Se la distanza laterale, tra il
veicolo e lo spazio per il par-
cheggio è rilevante, il sistema
potrebbe essere inoperante.
Page 174 of 364
VERIFICHE
172
PARTNER NELLE PERFORMANCE E
NELLA RIDUZIONE DEL CONSUMO DI
CARBURANTE
L'innovazione al servizio delle
performance
I team di Ricerca e Sviluppo TOTAL elabo-
rano per PEUGEOT dei lubrificanti che cor-
rispondono alle ultime innovazioni tecniche
dei veicoli PEUGEOT.
Potrà avere la certezza di ottenere le miglio-
ri prestazioni ed una durata di vita massima
del motore.
Riduzione delle emissioni inquinanti
I lubrificanti TOTAL sono formulati per otti-
mizzare il rendimento delle motorizzazioni e
la protezione dei sistemi di post-trattamento.
È di primaria importanza rispettare i consigli
per la manutenzione PEUGEOT per garan-
tirne il corretto funzionamento.
RACCOMANDA
Page 175 of 364
VERIFICHE
173

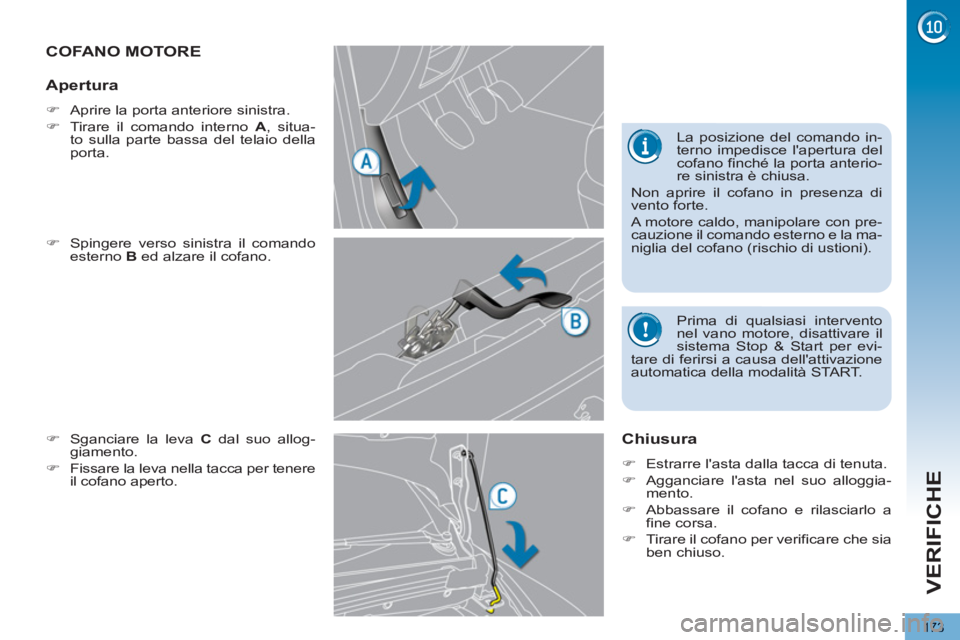

COFANO MOTORE
)
Spingere verso sinistra il comando
esterno B
ed alzare il cofano.
)
Sganciare la leva C
dal suo allog-
giamento.
)
Fissare la leva nella tacca per tenere
il cofano aperto.
Chiusura
)
Estrarre l'asta dalla tacca di tenuta.
)
Agganciare l'asta nel suo alloggia-
mento.
)
Abbassare il cofano e rilasciarlo a
fine corsa.
)
Tirare il cofano per verificare che sia
ben chiuso.
Apertura
)
Aprire la porta anteriore sinistra.
)
Tirare il comando interno A
, situa-
to sulla parte bassa del telaio della
porta. La posizione del comando in-
terno impedisce l'apertura del
cofano finché la porta anterio-
re sinistra è chiusa.
Non aprire il cofano in presenza di
vento forte.
A motore caldo, manipolare con pre-
cauzione il comando esterno e la ma-
niglia del cofano (rischio di ustioni).
Prima di qualsiasi intervento
nel vano motore, disattivare il
sistema Stop & Start per evi-
tare di ferirsi a causa dell'attivazione
automatica della modalità START.
Page 176 of 364
VERIFICHE
174

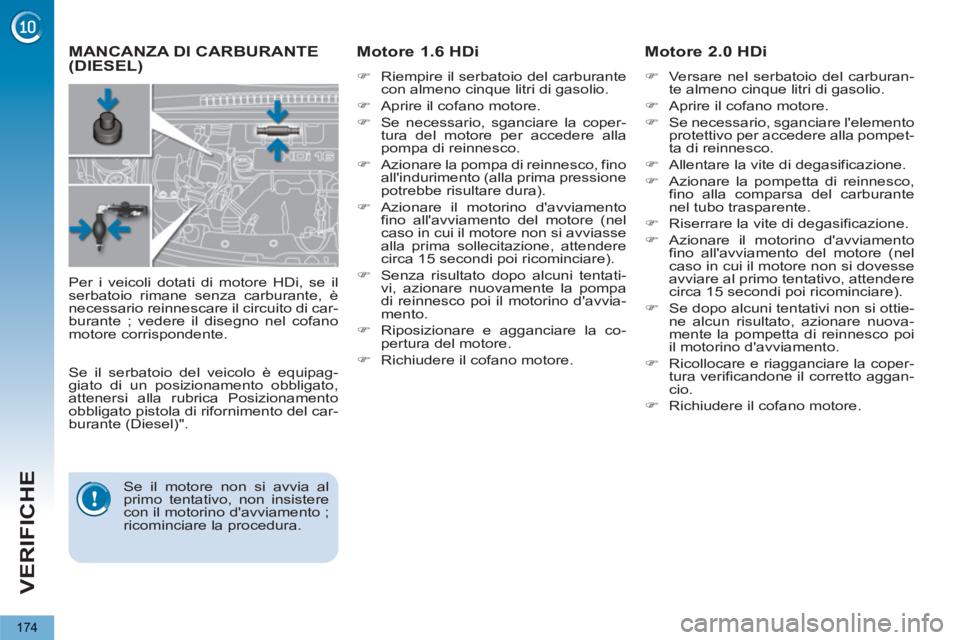

MANCANZA DI CARBURANTE(DIESEL)
Motore 1.6 HDi
)
Riempire il serbatoio del carburante
con almeno cinque litri di gasolio.
)
Aprire il cofano motore.
)
Se necessario, sganciare la coper-
tura del motore per accedere alla
pompa di reinnesco.
)
Azionare la pompa di reinnesco, fino
all'indurimento (alla prima pressione
potrebbe risultare dura).
)
Azionare il motorino d'avviamento
fino all'avviamento del motore (nel
caso in cui il motore non si avviasse
alla prima sollecitazione, attendere
circa 15 secondi poi ricominciare).
)
Senza risultato dopo alcuni tentati-
vi, azionare nuovamente la pompa
di reinnesco poi il motorino d'avvia-
mento.
)
Riposizionare e agganciare la co-
pertura del motore.
)
Richiudere il cofano motore.
Motore 2.0 HDi
)
Versare nel serbatoio del carburan-
te almeno cinque litri di gasolio.
)
Aprire il cofano motore.
)
Se necessario, sganciare l'elemento
protettivo per accedere alla pompet-
ta di reinnesco.
)
Allentare la vite di degasificazione.
)
Azionare la pompetta di reinnesco,
fino alla comparsa del carburante
nel tubo trasparente.
)
Riserrare la vite di degasificazione.
)
Azionare il motorino d'avviamento
fino all'avviamento del motore (nel
caso in cui il motore non si dovesse
avviare al primo tentativo, attendere
circa 15 secondi poi ricominciare).
)
Se dopo alcuni tentativi non si ottie-
ne alcun risultato, azionare nuova-
mente la pompetta di reinnesco poi
il motorino d'avviamento.
)
Ricollocare e riagganciare la coper-
tura verificandone il corretto aggan-
cio.
)
Richiudere il cofano motore.
Per i veicoli dotati di motore HDi, se il
serbatoio rimane senza carburante, è
necessario reinnescare il circuito di car-
burante ; vedere il disegno nel cofano
motore corrispondente.
Se il motore non si avvia al
primo tentativo, non insistere
con il motorino d'avviamento ;
ricominciare la procedura.
Se il serbatoio del veicolo è equipag-
giato di un posizionamento obbligato,
attenersi alla rubrica Posizionamento
obbligato pistola di rifornimento del car-
burante (Diesel)".
Page 177 of 364
VERIFICHE
175

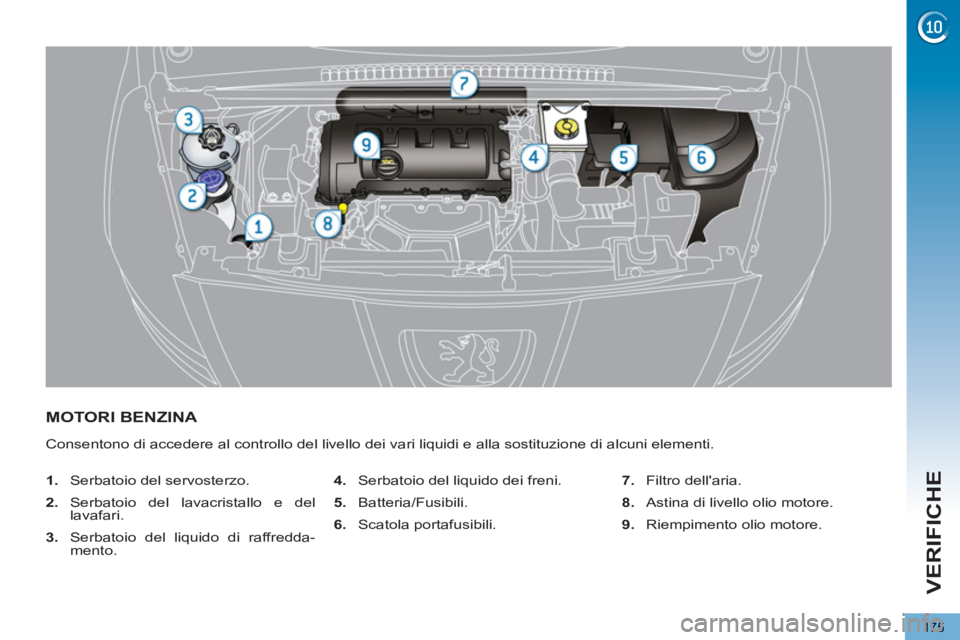

MOTORI BENZINA
Consentono di accedere al controllo del livello dei vari liquidi e alla sostituzione di alcuni elementi.
1.
Serbatoio del servosterzo.
2.
Serbatoio del lavacristallo e del
lavafari.
3.
Serbatoio del liquido di raffredda-
mento.
4.
Serbatoio del liquido dei freni.
5.
Batteria/Fusibili.
6.
Scatola portafusibili.
7.
Filtro dell'aria.
8.
Astina di livello olio motore.
9.
Riempimento olio motore.
Page 178 of 364
VERIFICHE
176
MOTORI DIESEL

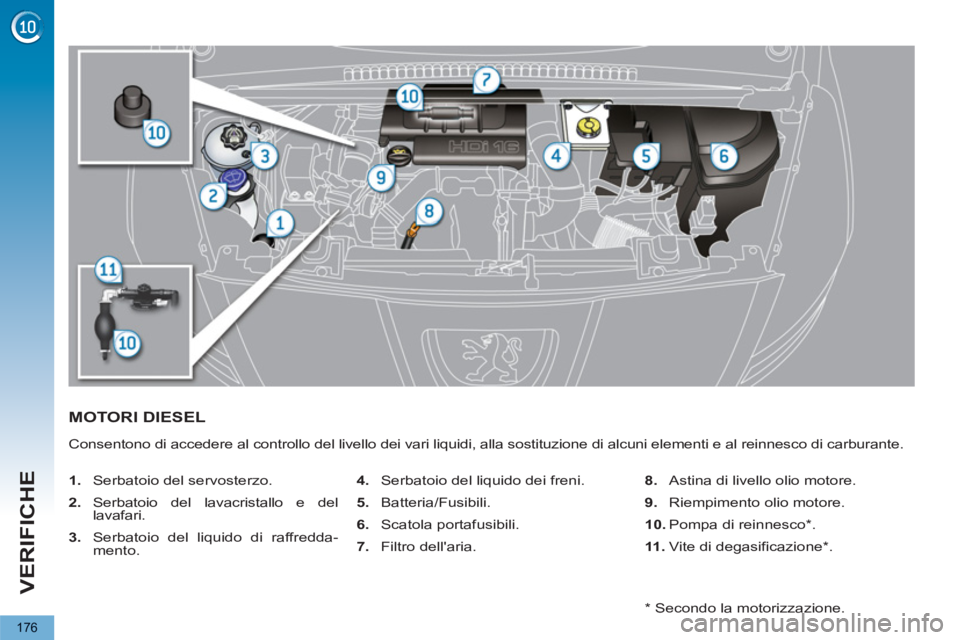

Consentono di accedere al controllo del livello dei vari liquidi, alla sostituzione di alcuni elementi e al reinnesco di carburante.
1.
Serbatoio del servosterzo.
2.
Serbatoio del lavacristallo e del
lavafari.
3.
Serbatoio del liquido di raffredda-
mento.
4.
Serbatoio del liquido dei freni.
5.
Batteria/Fusibili.
6.
Scatola portafusibili.
7.
Filtro dell'aria.
8.
Astina di livello olio motore.
9.
Riempimento olio motore.
10.
Pompa di reinnesco * .
11 .
Vite di degasificazione * .
* Secondo la motorizzazione.
Page 179 of 364
VERIFICHE
177

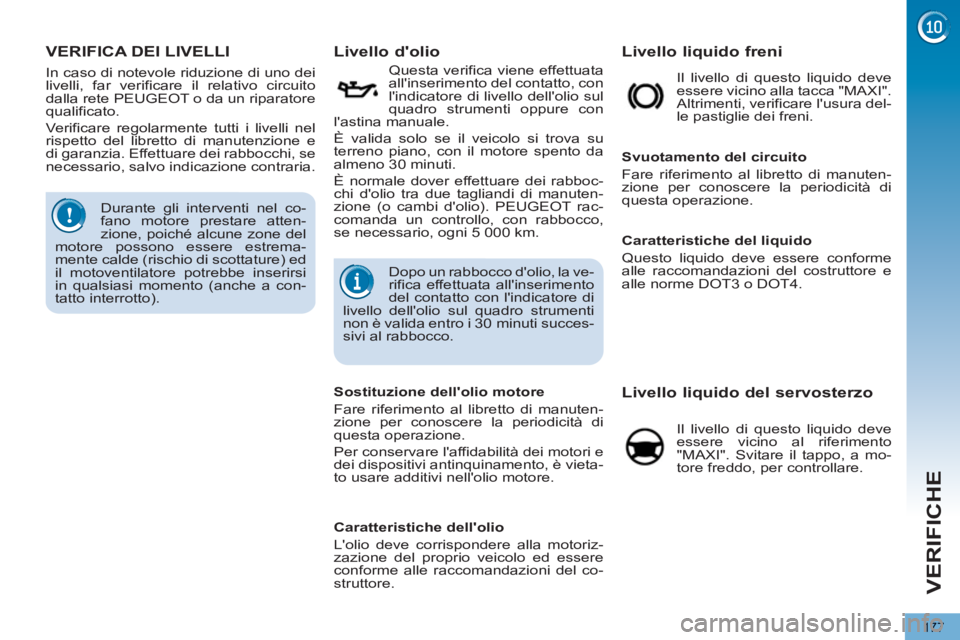

VERIFICA DEI LIVELLI
Livello d'olio
Questa verifica viene effettuata
all'inserimento del contatto, con
l'indicatore di livello dell'olio sul
quadro strumenti oppure con
l'astina manuale.
È valida solo se il veicolo si trova su
terreno piano, con il motore spento da
almeno 30 minuti.
È normale dover effettuare dei rabboc-
chi d'olio tra due tagliandi di manuten-
zione (o cambi d'olio). PEUGEOT rac-
comanda un controllo, con rabbocco,
se necessario, ogni 5 000 km.
Durante gli interventi nel co-
fano motore prestare atten-
zione, poiché alcune zone del
motore possono essere estrema-
mente calde (rischio di scottature) ed
il motoventilatore potrebbe inserirsi
in qualsiasi momento (anche a con-
tatto interrotto).
In caso di notevole riduzione di uno dei
livelli, far verificare il relativo circuito
dalla rete PEUGEOT o da un riparatore
qualificato.
Verificare regolarmente tutti i livelli nel
rispetto del libretto di manutenzione e
di garanzia. Effettuare dei rabbocchi, se
necessario, salvo indicazione contraria.
Livello liquido del servosterzo
Il livello di questo liquido deve
essere vicino al riferimento
"MAXI". Svitare il tappo, a mo-
tore freddo, per controllare.
Caratteristiche del liquido
Questo liquido deve essere conforme
alle raccomandazioni del costruttore e
alle norme DOT3 o DOT4.
Svuotamento del circuito
Fare riferimento al libretto di manuten-
zione per conoscere la periodicità di
questa operazione.
Livello liquido freni
Il livello di questo liquido deve
essere vicino alla tacca "MAXI".
Altrimenti, verificare l'usura del-
le pastiglie dei freni.
Sostituzione dell'olio motore
Fare riferimento al libretto di manuten-
zione per conoscere la periodicità di
questa operazione.
Per conservare l'affidabilità dei motori e
dei dispositivi antinquinamento, è vieta-
to usare additivi nell'olio motore. Dopo un rabbocco d'olio, la ve-
rifica effettuata all'inserimento
del contatto con l'indicatore di
livello dell'olio sul quadro strumenti
non è valida entro i 30 minuti succes-
sivi al rabbocco.
Caratteristiche dell'olio
L'olio deve corrispondere alla motoriz-
zazione del proprio veicolo ed essere
conforme alle raccomandazioni del co-
struttore.
Page 180 of 364
VERIFICHE
178

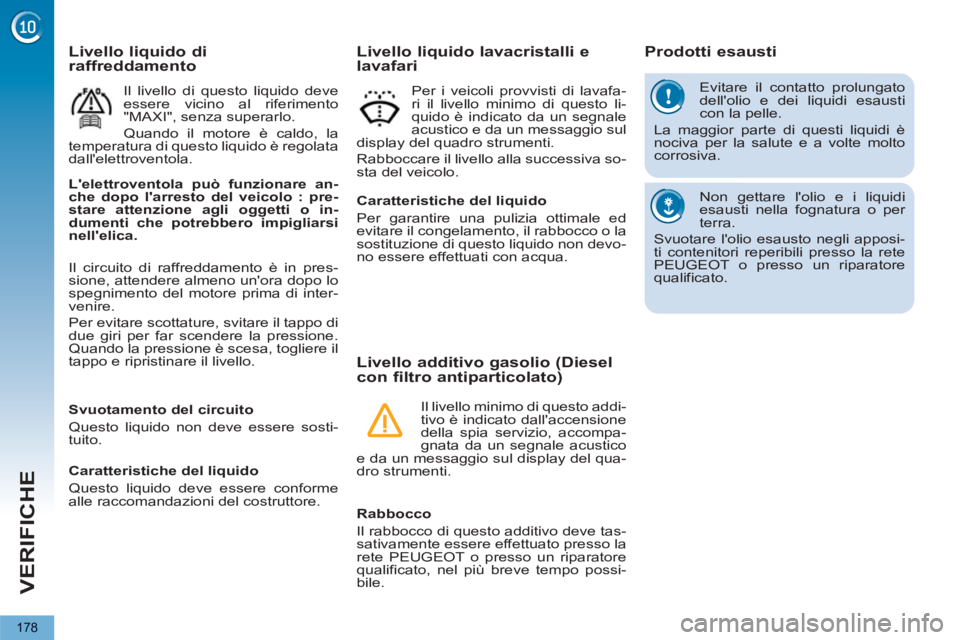

Evitare il contatto prolungato
dell'olio e dei liquidi esausti
con la pelle.
La maggior parte di questi liquidi è
nociva per la salute e a volte molto
corrosiva.
Non gettare l'olio e i liquidi
esausti nella fognatura o per
terra.
Svuotare l'olio esausto negli apposi-
ti contenitori reperibili presso la rete
PEUGEOT o presso un riparatore
qualificato.
Livello additivo gasolio (Diesel
con filtro antiparticolato)
Prodotti esausti
Rabbocco
Il rabbocco di questo additivo deve tas-
sativamente essere effettuato presso la
rete PEUGEOT o presso un riparatore
qualificato, nel più breve tempo possi-
bile.
Il livello minimo di questo addi-
tivo è indicato dall'accensione
della spia servizio, accompa-
gnata da un segnale acustico
e da un messaggio sul display del qua-
dro strumenti.
Caratteristiche del liquido
Per garantire una pulizia ottimale ed
evitare il congelamento, il rabbocco o la
sostituzione di questo liquido non devo-
no essere effettuati con acqua.
Per i veicoli provvisti di lavafa-
ri il livello minimo di questo li-
quido è indicato da un segnale
acustico e da un messaggio sul
display del quadro strumenti.
Rabboccare il livello alla successiva so-
sta del veicolo.
Livello liquido lavacristalli e
lavafari
L'elettroventola può funzionare an-
che dopo l'arresto del veicolo : pre-
stare attenzione agli oggetti o in-
dumenti che potrebbero impigliarsi
nell'elica.
Caratteristiche del liquido
Questo liquido deve essere conforme
alle raccomandazioni del costruttore.
Svuotamento del circuito
Questo liquido non deve essere sosti-
tuito.
Livello liquido di
raffreddamento
Il livello di questo liquido deve
essere vicino al riferimento
"MAXI", senza superarlo.
Quando il motore è caldo, la
temperatura di questo liquido è regolata
dall'elettroventola.
Il circuito di raffreddamento è in pres-
sione, attendere almeno un'ora dopo lo
spegnimento del motore prima di inter-
venire.
Per evitare scottature, svitare il tappo di
due giri per far scendere la pressione.
Quando la pressione è scesa, togliere il
tappo e ripristinare il livello.
