PEUGEOT 5008 2013 Manuale duso (in Italian)
Manufacturer: PEUGEOT, Model Year: 2013, Model line: 5008, Model: PEUGEOT 5008 2013Pages: 364, PDF Dimensioni: 17.49 MB
Page 201 of 364
INFORMAZIONI PRATICHE

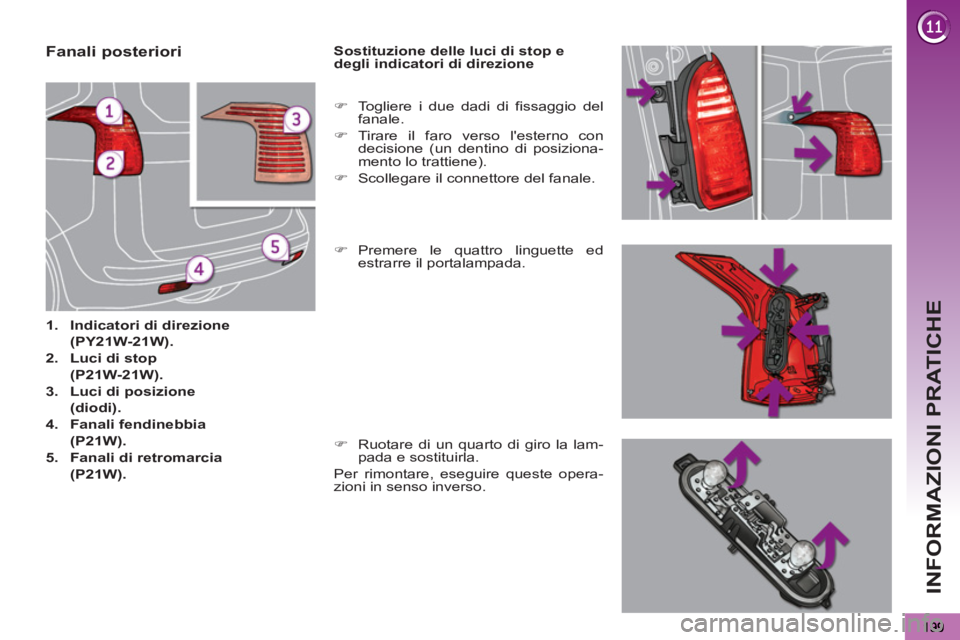

Fanali posteriori
1.
Indicatori di direzione
(PY21W-21W).
2.
Luci di stop
(P21W-21W).
3.
Luci di posizione
(diodi).
4.
Fanali fendinebbia
(P21W).
5.
Fanali di retromarcia
(P21W).
Sostituzione delle luci di stop e
degli indicatori di direzione
)
Premere le quattro linguette ed
estrarre il portalampada.
)
Togliere i due dadi di fissaggio del
fanale.
)
Tirare il faro verso l'esterno con
decisione (un dentino di posiziona-
mento lo trattiene).
)
Scollegare il connettore del fanale.
)
Ruotare di un quarto di giro la lam-
pada e sostituirla.
Per rimontare, eseguire queste opera-
zioni in senso inverso.
Page 202 of 364

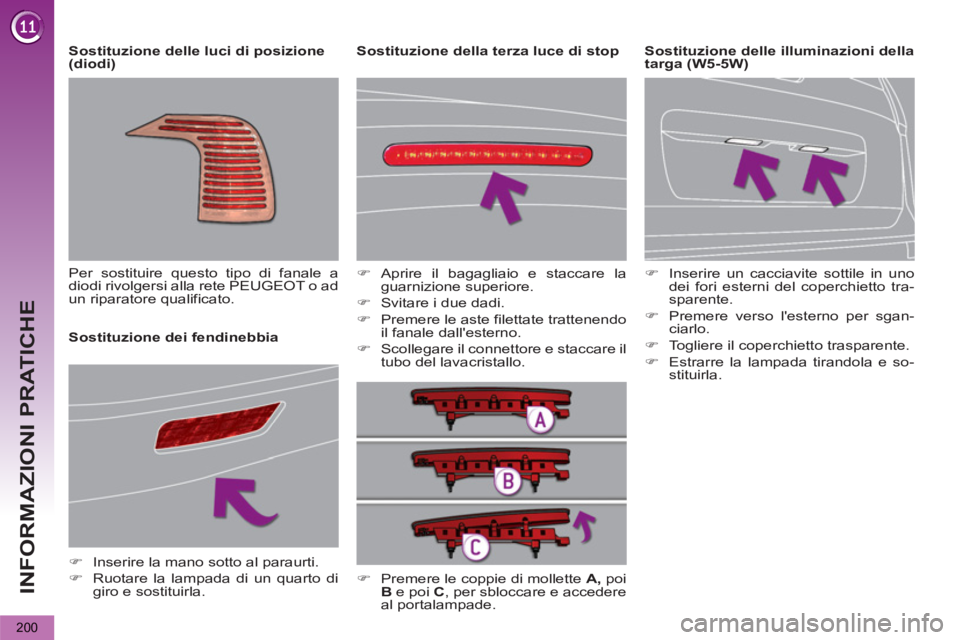

INFORMAZIONI PRATICHE
200
Sostituzione della terza luce di stop
Sostituzione dei fendinebbia
)
Inserire la mano sotto al paraurti.
)
Ruotare la lampada di un quarto di
giro e sostituirla.
)
Aprire il bagagliaio e staccare la
guarnizione superiore.
)
Svitare i due dadi.
)
Premere le aste filettate trattenendo
il fanale dall'esterno.
)
Scollegare il connettore e staccare il
tubo del lavacristallo.
)
Premere le coppie di mollette A,
poi
B
e poi C
, per sbloccare e accedere
al portalampade.
Sostituzione delle luci di posizione
(diodi)
Per sostituire questo tipo di fanale a
diodi rivolgersi alla rete PEUGEOT o ad
un riparatore qualificato.
)
Inserire un cacciavite sottile in uno
dei fori esterni del coperchietto tra-
sparente.
)
Premere verso l'esterno per sgan-
ciarlo.
)
Togliere il coperchietto trasparente.
)
Estrarre la lampada tirandola e so-
stituirla.
Sostituzione delle illuminazioni della
targa (W5-5W)
Page 203 of 364
INFORMAZIONI PRATICHE
201
PEUGEOT declina ogni re-
sponsabilità per le spese de-
rivanti dalla riparazione del
veicolo o per i malfunzionamenti ri-
sultanti dall'installazione di accessori
ausiliari non forniti, non consigliati da
PEUGEOT e non installati secondo
le prescrizioni, in particolare quando
il consumo degli apparecchi supple-
mentari supera 10 milliampère.
Installazione di accessori
elettrici
Il circuito elettrico del veicolo è
concepito per funzionare con gli equi-
paggiamenti di serie o in opzione.
Prima di installare altri equipaggia-
menti o accessori elettrici sul veico-
lo, rivolgersi alla rete PEUGEOT o ad
un riparatore qualificato.

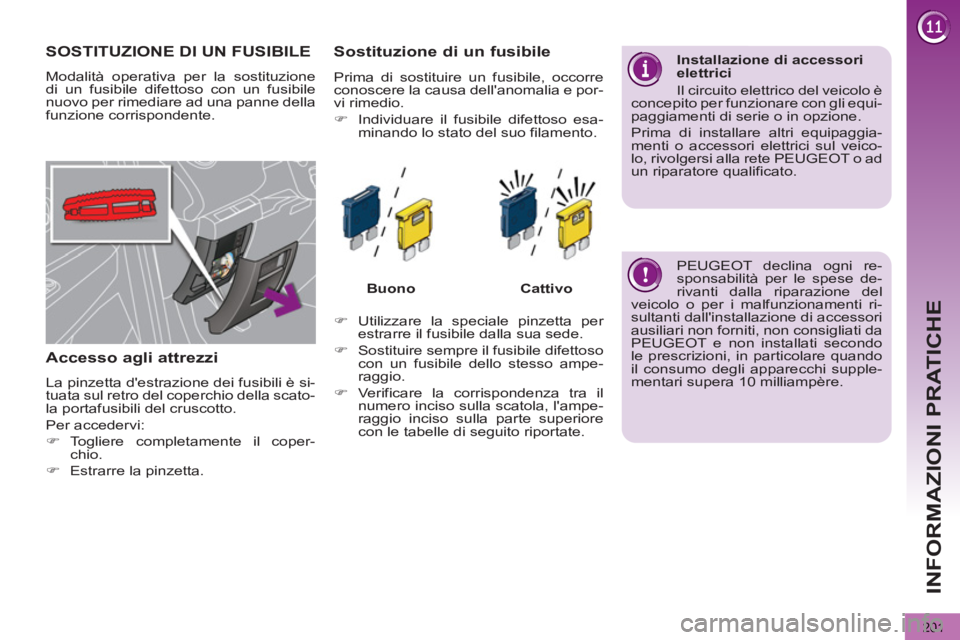

SOSTITUZIONE DI UN FUSIBILE
Modalità operativa per la sostituzione
di un fusibile difettoso con un fusibile
nuovo per rimediare ad una panne della
funzione corrispondente.
Accesso agli attrezzi
La pinzetta d'estrazione dei fusibili è si-
tuata sul retro del coperchio della scato-
la portafusibili del cruscotto.
Per accedervi:
)
Togliere completamente il coper-
chio.
)
Estrarre la pinzetta.
Sostituzione di un fusibile
)
Utilizzare la speciale pinzetta per
estrarre il fusibile dalla sua sede.
)
Sostituire sempre il fusibile difettoso
con un fusibile dello stesso ampe-
raggio.
)
Verificare la corrispondenza tra il
numero inciso sulla scatola, l'ampe-
raggio inciso sulla parte superiore
con le tabelle di seguito riportate.
Buono
Cattivo
Prima di sostituire un fusibile, occorre
conoscere la causa dell'anomalia e por-
vi rimedio.
)
Individuare il fusibile difettoso esa-
minando lo stato del suo filamento.
Page 204 of 364
INFORMAZIONI PRATICHE
202

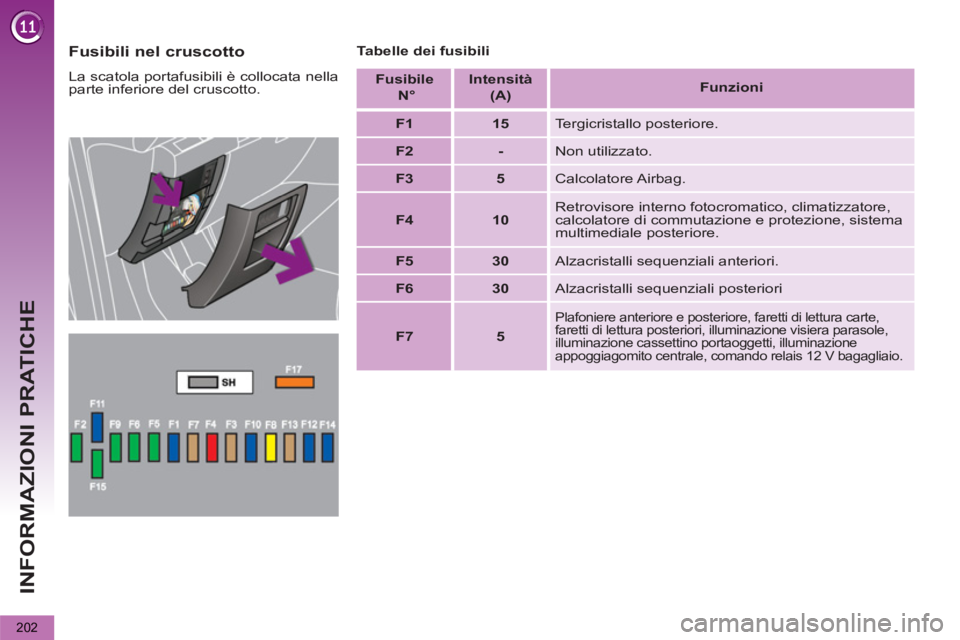

Fusibili nel cruscotto
La scatola portafusibili è collocata nella
parte inferiore del cruscotto.
Tabelle dei fusibili
Fusibile
N°
Intensità
(A)
Funzioni
F1
15
Tergicristallo posteriore.
F2
-
Non utilizzato.
F3
5
Calcolatore Airbag.
F4
10
Retrovisore interno fotocromatico, climatizzatore,
calcolatore di commutazione e protezione, sistema
multimediale posteriore.
F5
30
Alzacristalli sequenziali anteriori.
F6
30
Alzacristalli sequenziali posteriori
F7
5
Plafoniere anteriore e posteriore, faretti di lettura carte,
faretti di lettura posteriori, illuminazione visiera parasole,
illuminazione cassettino portaoggetti, illuminazione
appoggiagomito centrale, comando relais 12 V bagagliaio.
Page 205 of 364
INFORMAZIONI PRATICHE
203

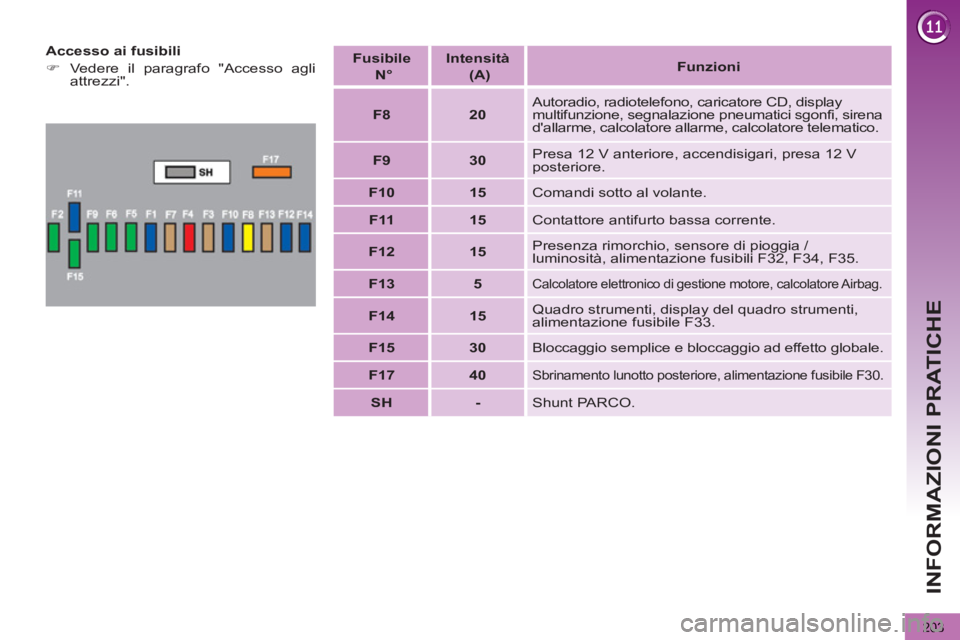

Accesso ai fusibili
)
Vedere il paragrafo "Accesso agli
attrezzi".
Fusibile
N°
Intensità
(A)
Funzioni
F8
20
Autoradio, radiotelefono, caricatore CD, display
multifunzione, segnalazione pneumatici sgonfi, sirena
d'allarme, calcolatore allarme, calcolatore telematico.
F9
30
Presa 12 V anteriore, accendisigari, presa 12 V
posteriore.
F10
15
Comandi sotto al volante.
F11
15
Contattore antifurto bassa corrente.
F12
15
Presenza rimorchio, sensore di pioggia /
luminosità, alimentazione fusibili F32, F34, F35.
F13
5
Calcolatore elettronico di gestione motore, calcolatore Airbag.
F14
15
Quadro strumenti, display del quadro strumenti,
alimentazione fusibile F33.
F15
30
Bloccaggio semplice e bloccaggio ad effetto globale.
F17
40
Sbrinamento lunotto posteriore, alimentazione fusibile F30.
SH
-
Shunt PARCO.
Page 206 of 364
INFORMAZIONI PRATICHE
204

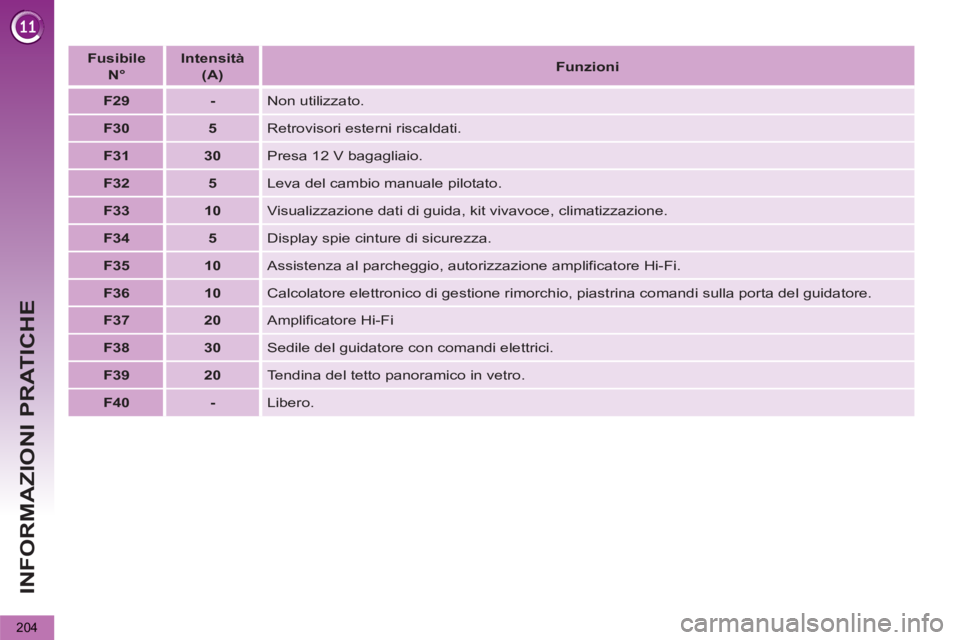

Fusibile
N°
Intensità
(A)
Funzioni
F29
-
Non utilizzato.
F30
5
Retrovisori esterni riscaldati.
F31
30
Presa 12 V bagagliaio.
F32
5
Leva del cambio manuale pilotato.
F33
10
Visualizzazione dati di guida, kit vivavoce, climatizzazione.
F34
5
Display spie cinture di sicurezza.
F35
10
Assistenza al parcheggio, autorizzazione amplificatore Hi-Fi.
F36
10
Calcolatore elettronico di gestione rimorchio, piastrina comandi sulla porta del guidatore.
F37
20
Amplificatore Hi-Fi
F38
30
Sedile del guidatore con comandi elettrici.
F39
20
Tendina del tetto panoramico in vetro.
F40
-
Libero.
Page 207 of 364
INFORMAZIONI PRATICHE
205

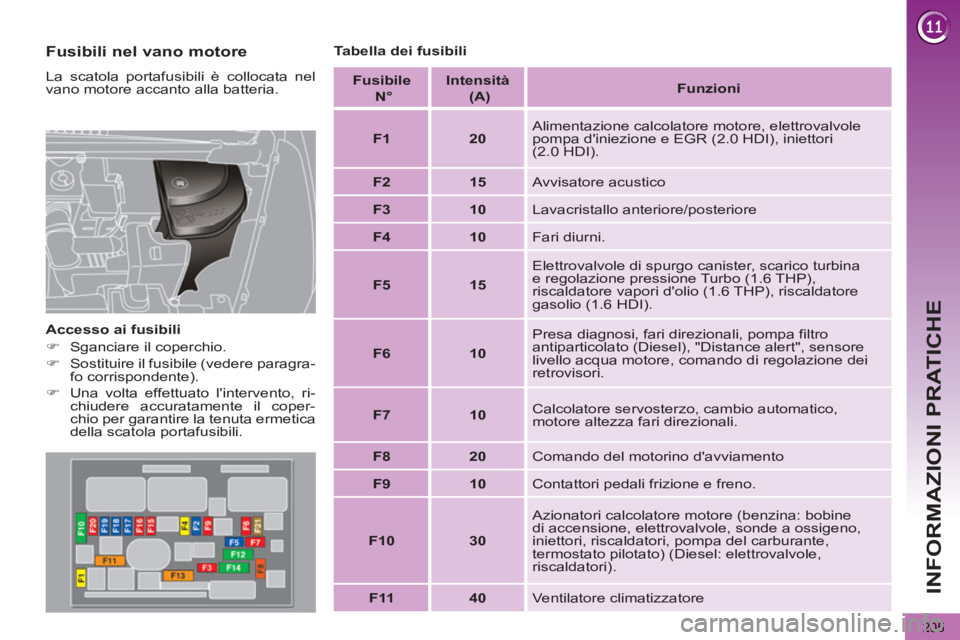

Fusibili nel vano motore
La scatola portafusibili è collocata nel
vano motore accanto alla batteria.
Accesso ai fusibili
)
Sganciare il coperchio.
)
Sostituire il fusibile (vedere paragra-
fo corrispondente).
)
Una volta effettuato l'intervento, ri-
chiudere accuratamente il coper-
chio per garantire la tenuta ermetica
della scatola portafusibili.
Tabella dei fusibili
Fusibile
N°
Intensità
(A)
Funzioni
F1
20
Alimentazione calcolatore motore, elettrovalvole
pompa d'iniezione e EGR (2.0 HDI), iniettori
(2.0 HDI).
F2
15
Avvisatore acustico
F3
10
Lavacristallo anteriore/posteriore
F4
10
Fari diurni.
F5
15
Elettrovalvole di spurgo canister, scarico turbina
e regolazione pressione Turbo (1.6 THP),
riscaldatore vapori d'olio (1.6 THP), riscaldatore
gasolio (1.6 HDI).
F6
10
Presa diagnosi, fari direzionali, pompa filtro
antiparticolato (Diesel), "Distance alert", sensore
livello acqua motore, comando di regolazione dei
retrovisori.
F7
10
Calcolatore servosterzo, cambio automatico,
motore altezza fari direzionali.
F8
20
Comando del motorino d'avviamento
F9
10
Contattori pedali frizione e freno.
F10
30
Azionatori calcolatore motore (benzina: bobine
di accensione, elettrovalvole, sonde a ossigeno,
iniettori, riscaldatori, pompa del carburante,
termostato pilotato) (Diesel: elettrovalvole,
riscaldatori).
F11
40
Ventilatore climatizzatore
Page 208 of 364

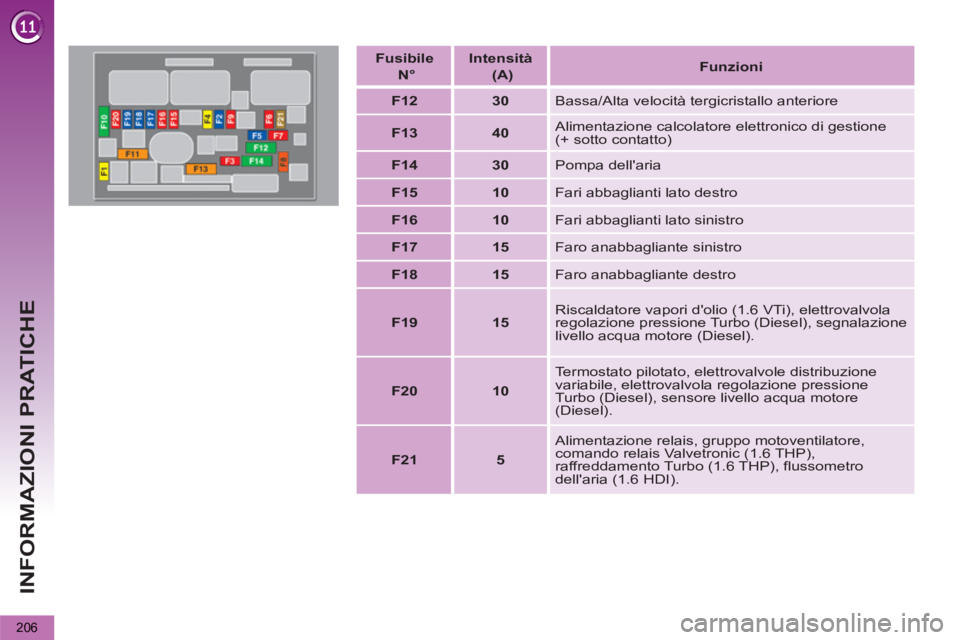

INFORMAZIONI PRATICHE
206
Fusibile
N°
Intensità
(A)
Funzioni
F12
30
Bassa/Alta velocità tergicristallo anteriore
F13
40
Alimentazione calcolatore elettronico di gestione
(+ sotto contatto)
F14
30
Pompa dell'aria
F15
10
Fari abbaglianti lato destro
F16
10
Fari abbaglianti lato sinistro
F17
15
Faro anabbagliante sinistro
F18
15
Faro anabbagliante destro
F19
15
Riscaldatore vapori d'olio (1.6 VTi), elettrovalvola
regolazione pressione Turbo (Diesel), segnalazione
livello acqua motore (Diesel).
F20
10
Termostato pilotato, elettrovalvole distribuzione
variabile, elettrovalvola regolazione pressione
Turbo (Diesel), sensore livello acqua motore
(Diesel).
F21
5
Alimentazione relais, gruppo motoventilatore,
comando relais Valvetronic (1.6 THP),
raffreddamento Turbo (1.6 THP), flussometro
dell'aria (1.6 HDI).
Page 209 of 364
INFORMAZIONI PRATICHE
207

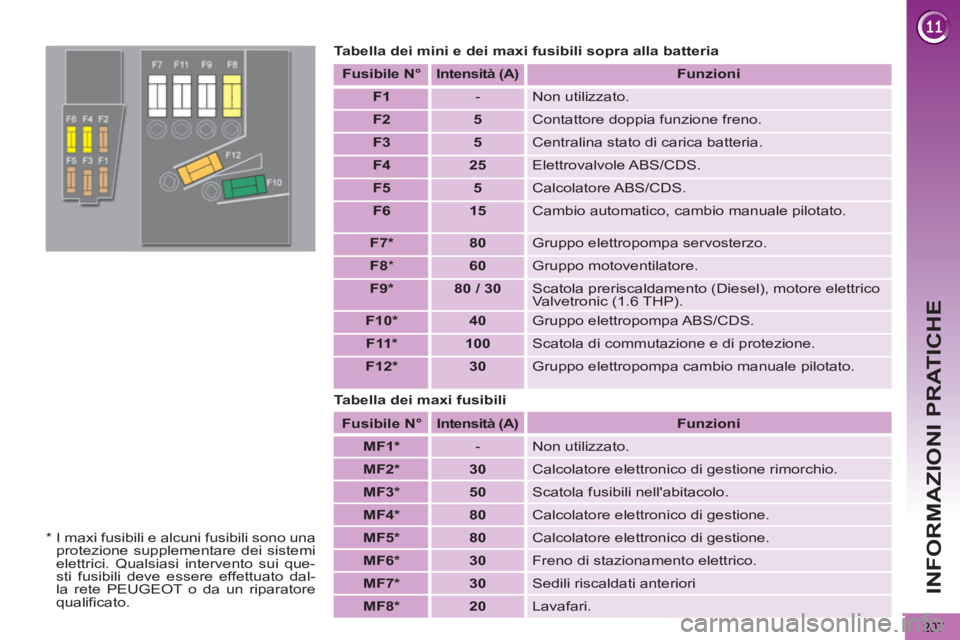

Tabella dei mini e dei maxi fusibili sopra alla batteria
Fusibile
N°
Intensità
(A)
Funzioni
F1
- Non utilizzato.
F2
5
Contattore doppia funzione freno.
F3
5
Centralina stato di carica batteria.
F4
25
Elettrovalvole ABS/CDS.
F5
5
Calcolatore ABS/CDS.
F6
15
Cambio automatico, cambio manuale pilotato.
F7 *
80
Gruppo elettropompa servosterzo.
F8
*
60
Gruppo motoventilatore.
F9 *
80 / 30
Scatola preriscaldamento (Diesel), motore elettrico
Valvetronic (1.6 THP).
F10 *
40
Gruppo elettropompa ABS/CDS.
F11 *
100
Scatola di commutazione e di protezione.
F12 *
30
Gruppo elettropompa cambio manuale pilotato.
Fusibile
N°
Intensità
(A)
Funzioni
MF1 *
- Non utilizzato.
MF2 *
30
Calcolatore elettronico di gestione rimorchio.
MF3 *
50
Scatola fusibili nell'abitacolo.
MF4 *
80
Calcolatore elettronico di gestione.
MF5 *
80
Calcolatore elettronico di gestione.
MF6 *
30
Freno di stazionamento elettrico.
MF7 *
30
Sedili riscaldati anteriori
MF8 *
20
Lavafari.
Tabella dei maxi fusibili
*
I maxi fusibili e alcuni fusibili sono una
protezione supplementare dei sistemi
elettrici. Qualsiasi intervento sui que-
sti fusibili deve essere effettuato dal-
la rete PEUGEOT o da un riparatore
qualificato.
Page 210 of 364
INFORMAZIONI PRATICHE
208

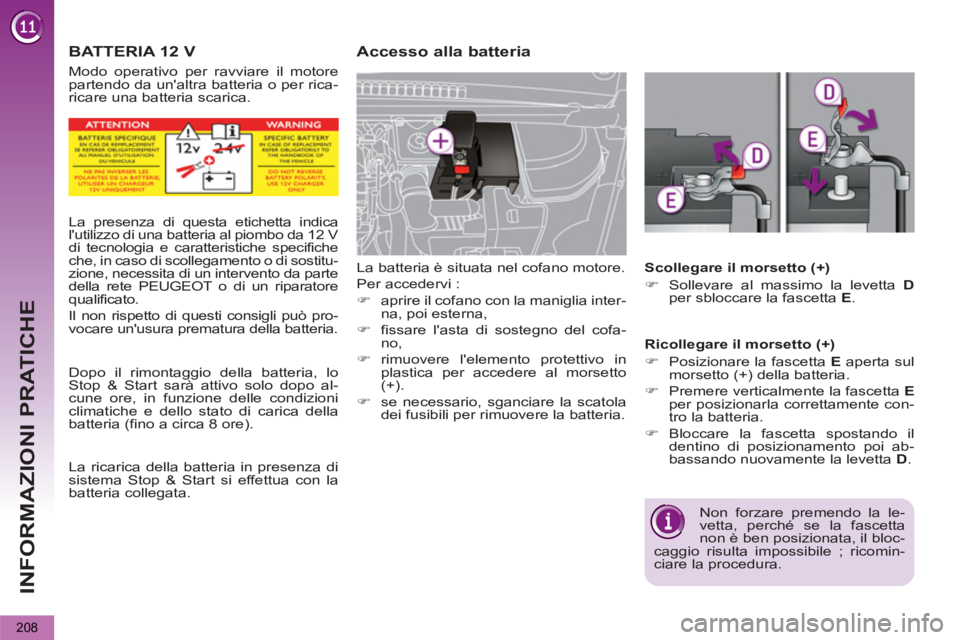

BATTERIA 12 V
Accesso alla batteria
La batteria è situata nel cofano motore.
Per accedervi :
)
aprire il cofano con la maniglia inter-
na, poi esterna,
)
fissare l'asta di sostegno del cofa-
no,
)
rimuovere l'elemento protettivo in
plastica per accedere al morsetto
(+).
)
se necessario, sganciare la scatola
dei fusibili per rimuovere la batteria.
Scollegare il morsetto (+)
)
Sollevare al massimo la levetta D
per sbloccare la fascetta E
.
Ricollegare il morsetto (+)
)
Posizionare la fascetta E
aperta sul
morsetto (+) della batteria.
)
Premere verticalmente la fascetta E
per posizionarla correttamente con-
tro la batteria.
)
Bloccare la fascetta spostando il
dentino di posizionamento poi ab-
bassando nuovamente la levetta D
.
Non forzare premendo la le-
vetta, perché se la fascetta
non è ben posizionata, il bloc-
caggio risulta impossibile ; ricomin-
ciare la procedura.
La presenza di questa etichetta indica
l'utilizzo di una batteria al piombo da 12 V
di tecnologia e caratteristiche specifiche
che, in caso di scollegamento o di sostitu-
zione, necessita di un intervento da parte
della rete PEUGEOT o di un riparatore
qualificato.
Il non rispetto di questi consigli può pro-
vocare un'usura prematura della batteria.
Dopo il rimontaggio della batteria, lo
Stop & Start sarà attivo solo dopo al-
cune ore, in funzione delle condizioni
climatiche e dello stato di carica della
batteria (fino a circa 8 ore).
La ricarica della batteria in presenza di
sistema Stop & Start si effettua con la
batteria collegata.
Modo operativo per ravviare il motore
partendo da un'altra batteria o per rica-
ricare una batteria scarica.
