Page 141 of 404
7
Sikkerhed for børn
139

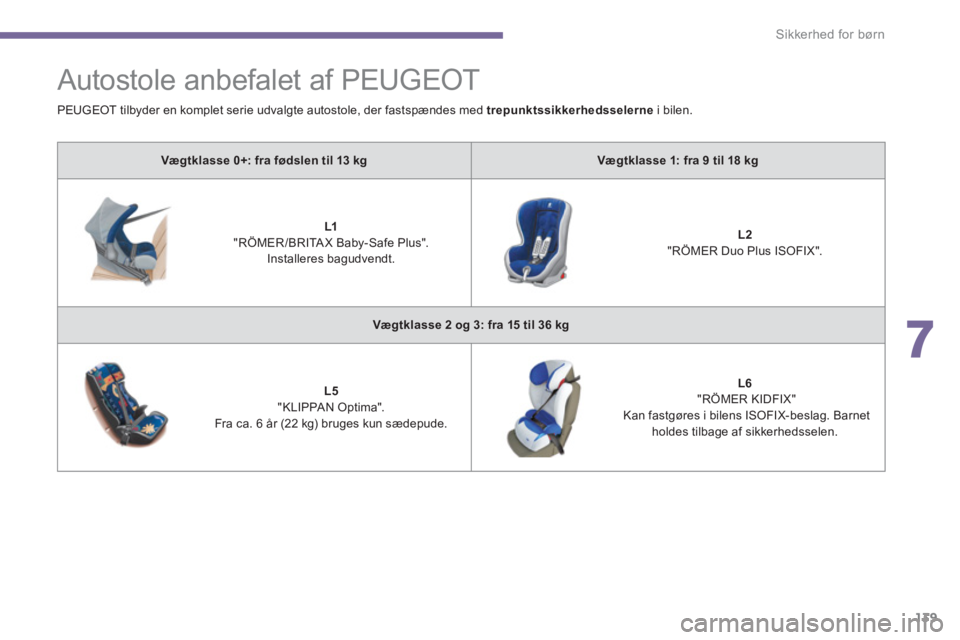

Autostole anbefalet af PEUGEOT
Vægtklasse 0+: fra fødslen til 13 kg
Vægtklasse 1: fra 9 til 18 kg
L1
"RÖMER /BRITA X Baby-Safe Plus".
Installeres bagudvendt.
L2
"RÖMER Duo Plus ISOFIX".
Vægtklasse 2 og 3: fra 15 til 36 kg
L5
"KLIPPAN Optima".
Fra ca. 6 år (22 kg) bruges kun sædepude.
L6
"RÖMER KIDFIX"
Kan fastgøres i bilens ISOFIX-beslag. Barnet
holdes tilbage af sikkerhedsselen. PEUGEOT tilbyder en komplet serie udvalgte autostole, der fastspændes med trepunktssikkerhedsselerne
i bilen.
Page 142 of 404
Sikkerhed for børn
140

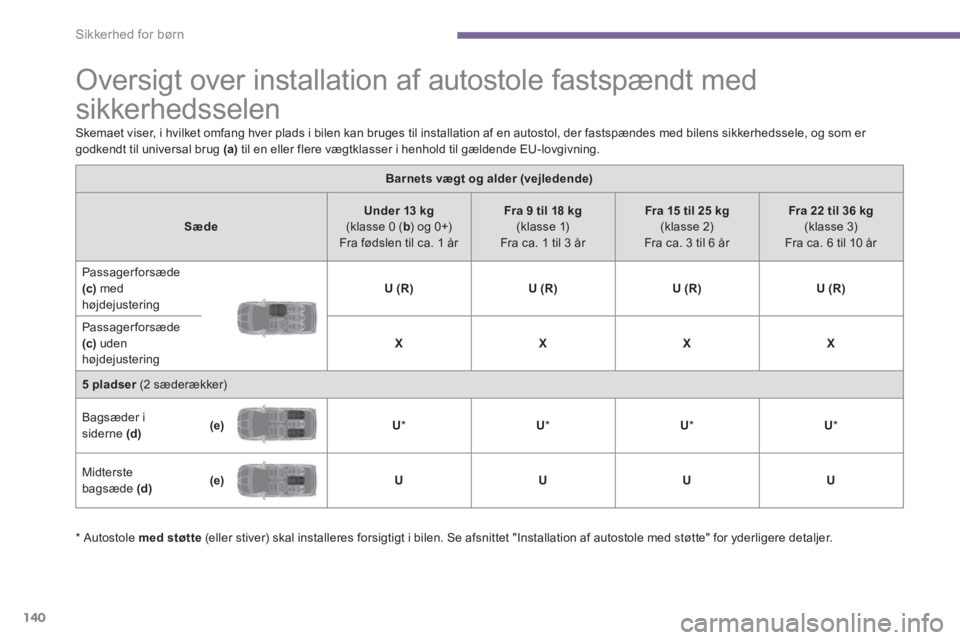

Oversigt over installation af autostole fastspændt med
sikkerhedsselen
Skemaet viser, i hvilket omfang hver plads i bilen kan bruges til installation af en autostol, der fastspændes med bilens sikkerhedssele, og som er
godkendt til universal brug (a)
til en eller flere vægtklasser i henhold til gældende EU-lovgivning.
Barnets vægt og alder (vejledende)
Sæde
Under 13 kg
(klasse 0 ( b
) og 0+)
Fra fødslen til ca. 1 år
Fra 9 til 18 kg
(klasse 1)
Fra ca. 1 til 3 år
Fra 15 til 25 kg
(klasse 2)
Fra ca. 3 til 6 år
Fra 22 til 36 kg
(klasse 3)
Fra ca. 6 til 10 år
Passager forsæde
(c)
med
højdejustering
U (R)
U (R)
U (R)
U (R)
Passager forsæde
(c)
uden
højdejustering
X
X
X
X
5 pladser
(2 sæderækker)
Bagsæder i
siderne (d)
(e)
U
*
U
*
U
*
U
*
Midterste
bagsæde (d)
(e)
U
U
U
U
*
Autostole med støtte
(eller stiver) skal installeres forsigtigt i bilen. Se afsnittet "Installation af autostole med støtte" for yderligere detaljer.
Page 143 of 404
7
Sikkerhed for børn
141

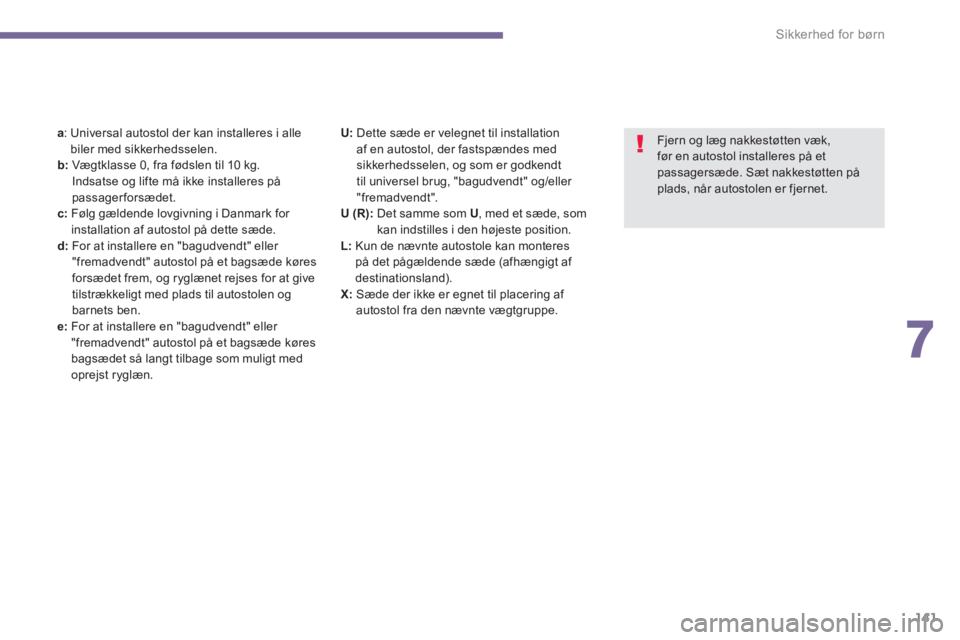

Fjern og læg nakkestøtten væk,
før en autostol installeres på et
passagersæde. Sæt nakkestøtten på
plads, når autostolen er fjernet.
a
: Universal autostol der kan installeres i alle
biler med sikkerhedsselen.
b:
Vægtklasse 0, fra fødslen til 10 kg.
Indsatse og lifte må ikke installeres på
passagerforsædet.
c:
Følg gældende lovgivning i Danmark for
installation af autostol på dette sæde.
d:
For at installere en "bagudvendt" eller
"fremadvendt" autostol på et bagsæde køres
forsædet frem, og ryglænet rejses for at give
tilstrækkeligt med plads til autostolen og
barnets ben.
e:
For at installere en "bagudvendt" eller
"fremadvendt" autostol på et bagsæde køres
bagsædet så langt tilbage som muligt med
oprejst ryglæn.
U:
Dette sæde er velegnet til installation
af en autostol, der fastspændes med
sikkerhedsselen, og som er godkendt
til universel brug, "bagudvendt" og/eller
"fremadvendt".
U (R):
Det samme som U
, med et sæde, som
kan indstilles i den højeste position.
L:
Kun de nævnte autostole kan monteres
på det pågældende sæde (afhængigt af
destinationsland).
X:
Sæde der ikke er egnet til placering af
autostol fra den nævnte vægtgruppe.
Page 144 of 404
Sikkerhed for børn
142

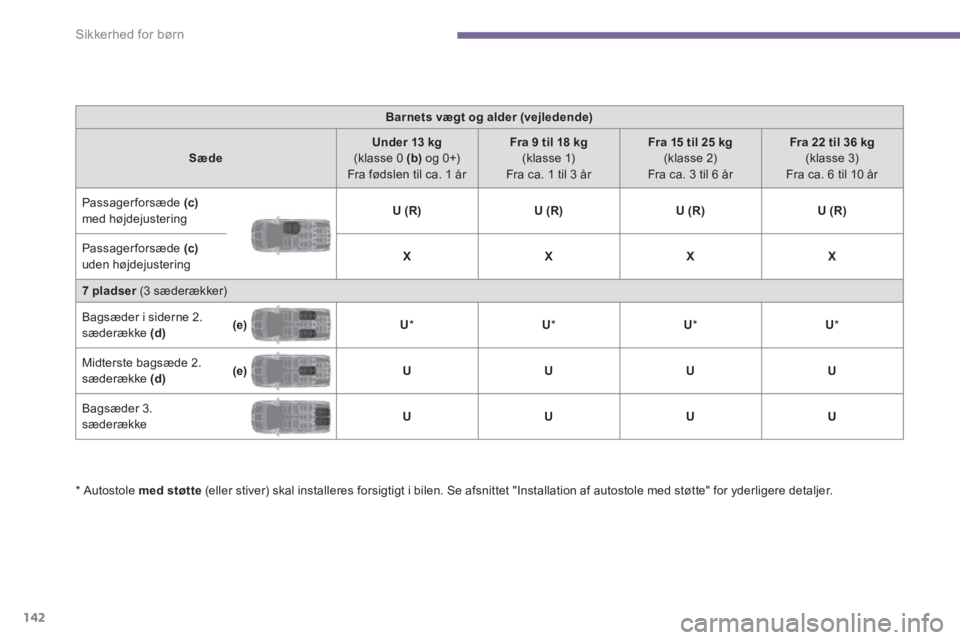

Barnets vægt og alder (vejledende)
Sæde
Under 13 kg
(klasse 0 (b)
og 0+)
Fra fødslen til ca. 1 år
Fra 9 til 18 kg
(klasse 1)
Fra ca. 1 til 3 år
Fra 15 til 25 kg
(klasse 2)
Fra ca. 3 til 6 år
Fra 22 til 36 kg
(klasse 3)
Fra ca. 6 til 10 år
Passager forsæde (c)
med højdejustering
U (R)
U (R)
U (R)
U (R)
Passager forsæde (c)
uden højdejustering
X
X
X
X
7 pladser
(3 sæderækker)
Bagsæder i siderne 2.
sæderække (d)
(e)
U
*
U
*
U
*
U
*
Midterste bagsæde 2.
sæderække (d)
(e)
U
U
U
U
Bagsæder 3.
sæderække
U
U
U
U
* Autostole med støtte
(eller stiver) skal installeres forsigtigt i bilen. Se afsnittet "Installation af autostole med støtte" for yderligere detaljer.
Page 145 of 404
7
Sikkerhed for børn
143

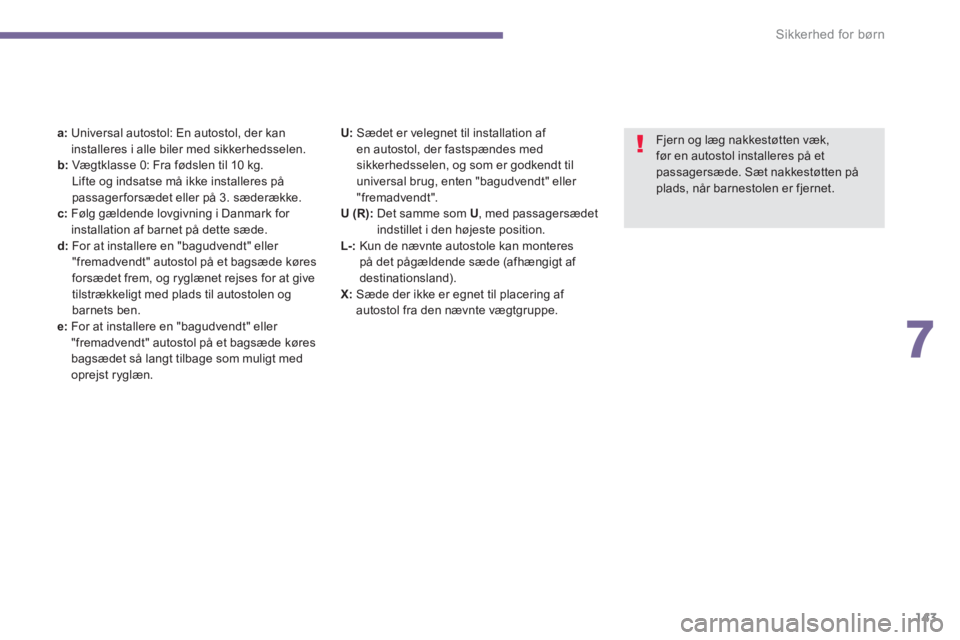

a:
Universal autostol: En autostol, der kan
installeres i alle biler med sikkerhedsselen.
b:
Vægtklasse 0: Fra fødslen til 10 kg.
Lifte og indsatse må ikke installeres på
passager forsædet eller på 3. sæderække.
c:
Følg gældende lovgivning i Danmark for
installation af barnet på dette sæde.
d:
For at installere en "bagudvendt" eller
"fremadvendt" autostol på et bagsæde køres
forsædet frem, og ryglænet rejses for at give
tilstrækkeligt med plads til autostolen og
barnets ben.
e:
For at installere en "bagudvendt" eller
"fremadvendt" autostol på et bagsæde køres
bagsædet så langt tilbage som muligt med
oprejst ryglæn.
Fjern og læg nakkestøtten væk,
før en autostol installeres på et
passagersæde. Sæt nakkestøtten på
plads, når barnestolen er fjernet.
U:
Sædet er velegnet til installation af
en autostol, der fastspændes med
sikkerhedsselen, og som er godkendt til
universal brug, enten "bagudvendt" eller
"fremadvendt".
U (R):
Det samme som U
, med passagersædet
indstillet i den højeste position.
L-:
Kun de nævnte autostole kan monteres
på det pågældende sæde (afhængigt af
destinationsland).
X:
Sæde der ikke er egnet til placering af
autostol fra den nævnte vægtgruppe.
Page 146 of 404
Sikkerhed for børn
144

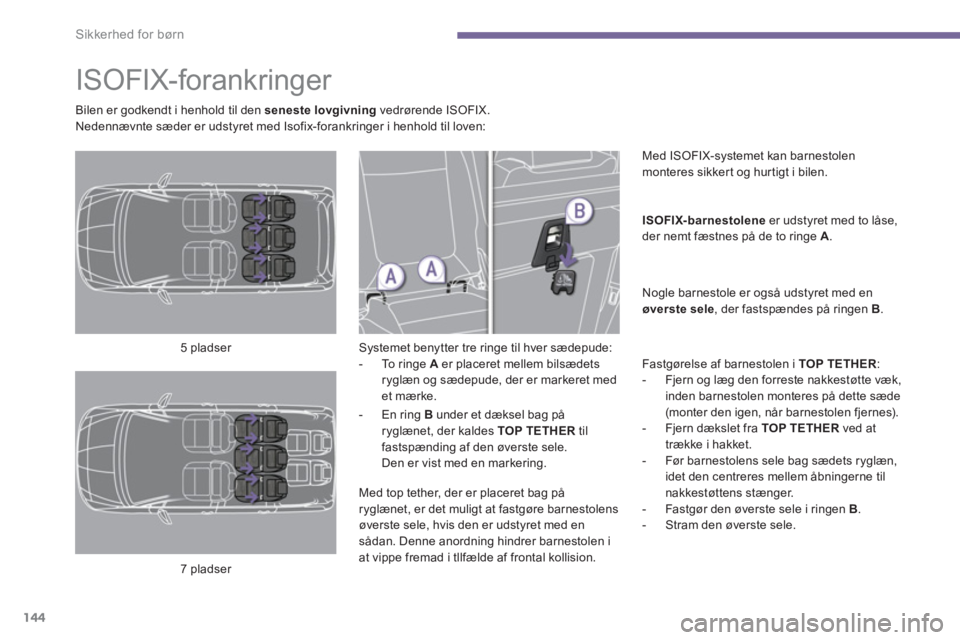

ISOFIX-forankringer
Systemet benytter tre ringe til hver sædepude:
- To ringe A
er placeret mellem bilsædets
ryglæn og sædepude, der er markeret med
et mærke.
Med ISOFIX-systemet kan barnestolen
monteres sikkert og hurtigt i bilen.
ISOFIX-barnestolene
er udstyret med to låse,
der nemt fæstnes på de to ringe A
.
Nogle barnestole er også udstyret med en
øverste sele
, der fastspændes på ringen B
.
Fastgørelse af barnestolen i TOP TETHER
:
- Fjern og læg den forreste nakkestøtte væk,
inden barnestolen monteres på dette sæde
(monter den igen, når barnestolen fjernes).
- Fjern dækslet fra TOP TETHER ved at
trække i hakket.
- Før barnestolens sele bag sædets ryglæn,
idet den centreres mellem åbningerne til
nakkestøttens stænger.
- Fastgør den øverste sele i ringen B
.
- Stram den øverste sele.
5 pladser
7 pladser
Bilen er godkendt i henhold til den seneste lovgivning
vedrørende ISOFIX.
Nedennævnte sæder er udstyret med Isofix-forankringer i henhold til loven:
- En ring B
under et dæksel bag på
ryglænet, der kaldes TOP TETHER
til
fastspænding af den øverste sele.
Den er vist med en markering.
Med top tether, der er placeret bag på
ryglænet, er det muligt at fastgøre barnestolens
øverste sele, hvis den er udstyret med en
sådan. Denne anordning hindrer barnestolen i
at vippe fremad i tllfælde af frontal kollision.
Page 147 of 404
7
Sikkerhed for børn
145

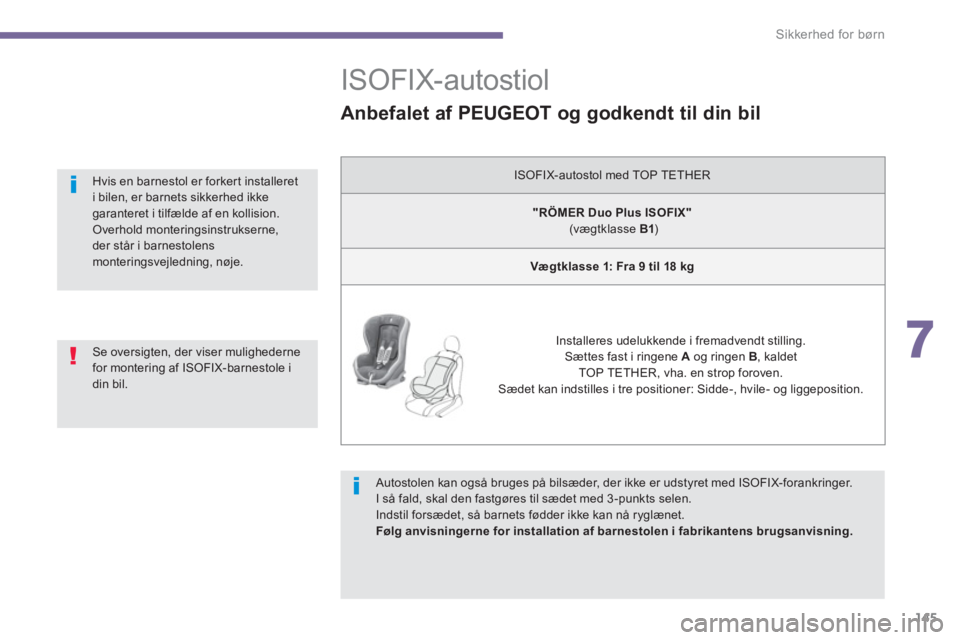

ISOFIX-autostiol
Autostolen kan også bruges på bilsæder, der ikke er udstyret med ISOFIX-forankringer.
I så fald, skal den fastgøres til sædet med 3 -punkts selen.
Indstil forsædet, så barnets fødder ikke kan nå ryglænet.
Følg anvisningerne for installation af barnestolen i fabrikantens brugsanvisning.
Se oversigten, der viser mulighederne
for montering af ISOFIX-barnestole i
din bil.
Hvis en barnestol er forkert installeret
i bilen, er barnets sikkerhed ikke
garanteret i tilfælde af en kollision.
Overhold monteringsinstrukserne,
der står i barnestolens
monteringsvejledning, nøje.
Anbefalet af PEUGEOT og godkendt til din bil
ISOFIX-autostol med TOP TETHER
"RÖMER Duo Plus ISOFIX"
(vægtklasse B1
)
Vægtklasse 1: Fra 9 til 18 kg
Installeres udelukkende i fremadvendt stilling.
Sættes fast i ringene A
og ringen B
, kaldet
TOP TETHER, vha. en strop foroven.
Sædet kan indstilles i tre positioner: Sidde-, hvile- og liggeposition.
Page 148 of 404
Sikkerhed for børn
146

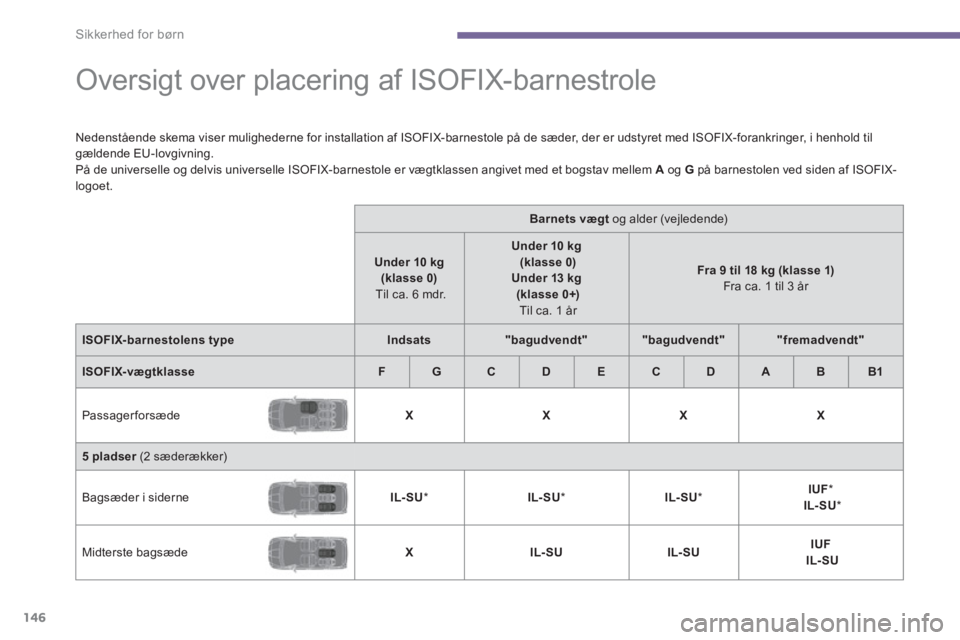

Oversigt over placering af ISOFIX-barnestrole
Nedenstående skema viser mulighederne for installation af ISOFIX-barnestole på de sæder, der er udstyret med ISOFIX-forankringer, i henhold til
gældende EU-lovgivning.
På de universelle og delvis universelle ISOFIX-barnestole er vægtklassen angivet med et bogstav mellem A
og G
på barnestolen ved siden af ISOFIX-
logoet.
Barnets vægt
og alder (vejledende)
Under 10 kg
(klasse 0)
Ti l ca. 6 m d r.
Under 10 kg
(klasse 0)
Under 13 kg
(klasse 0+)
Til ca. 1 år
Fra 9 til 18 kg (klasse 1)
Fra ca. 1 til 3 år
ISOFIX-barnestolens type
Indsats
"bagudvendt"
"bagudvendt"
"fremadvendt"
ISOFIX-vægtklasse
F
G
C
D
E
C
D
A
B
B1
Passager forsæde
X
X
X
X
5 pladser
(2 sæderækker)
Bagsæder i siderne
IL-SU
*
IL-SU
*
IL-SU
*
IUF
*
IL-SU
*
Midterste bagsæde
X
IL-SU
IL-SU
IUF
IL-SU
Page 149 of 404
7
Sikkerhed for børn
147

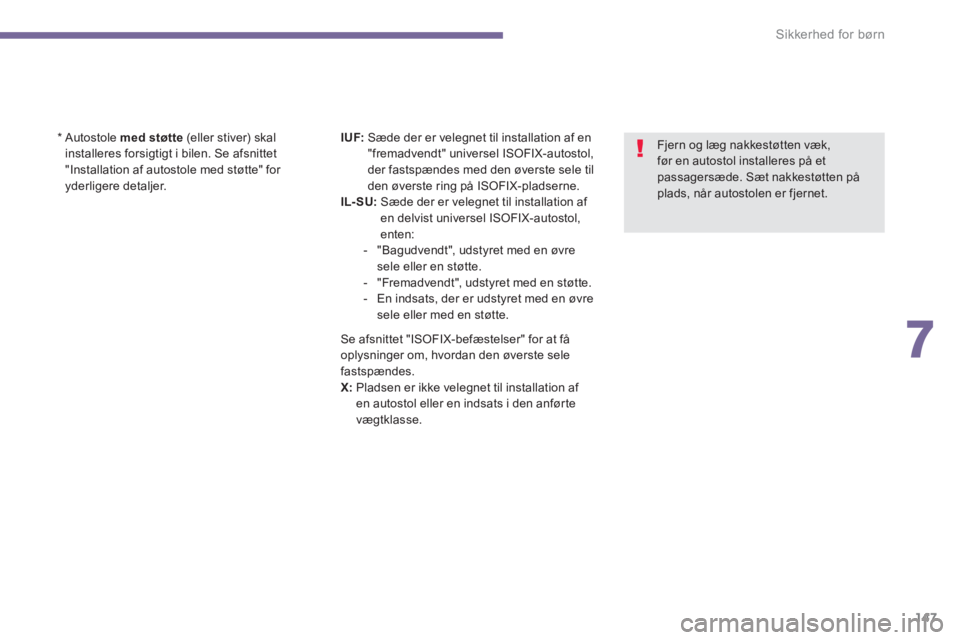

Fjern og læg nakkestøtten væk,
før en autostol installeres på et
passagersæde. Sæt nakkestøtten på
plads, når autostolen er fjernet.
*
Autostole med støtte
(eller stiver) skal
installeres forsigtigt i bilen. Se afsnittet
"Installation af autostole med støtte" for
yderligere detaljer.
IUF:
Sæde der er velegnet til installation af en
"fremadvendt" universel ISOFIX-autostol,
der fastspændes med den øverste sele til
den øverste ring på ISOFIX-pladserne.
IL-SU:
Sæde der er velegnet til installation af
en delvist universel ISOFIX-autostol,
enten:
- "Bagudvendt", udstyret med en øvre
sele eller en støtte.
- "Fremadvendt", udstyret med en støtte.
- En indsats, der er udstyret med en øvre
sele eller med en støtte.
Se afsnittet "ISOFIX-befæstelser" for at få
oplysninger om, hvordan den øverste sele
fastspændes.
X:
Pladsen er ikke velegnet til installation af
en autostol eller en indsats i den anførte
vægtklasse.
Page 150 of 404
Sikkerhed for børn
148
Barnets vægt og alder (vejledende)
Under 10 kg
(klasse 0)
Til ca. 6 mdr.
Under 10 kg
(klasse 0)
Under 13 kg
(klasse 0+)
Til ca. 1 år
Fra 9 til 18 kg (klasse 1)
Fra ca. 1 til 3 år
ISOFIX-barnestolens type
Indsats
"bagudvendt"
"bagudvendt"
"fremadvendt"
ISOFIX-vægtklasse
F
G
C
D
E
C
D
A
B
B1
Passager forsæde
X
X
X
X
7 pladser
(3 sæderækker)
Bagsæder i siderne 2.
sæderække
IL-SU
*
IL-SU
*
IL-SU
*
IUF
*
IL-SU
*
Midterste bagsæde 2.
sæderække
X
IL-SU
IL-SU
IUF
IL-SU
Bagsæder 3. sæderække
Ikke ISOFIX
