Page 161 of 404

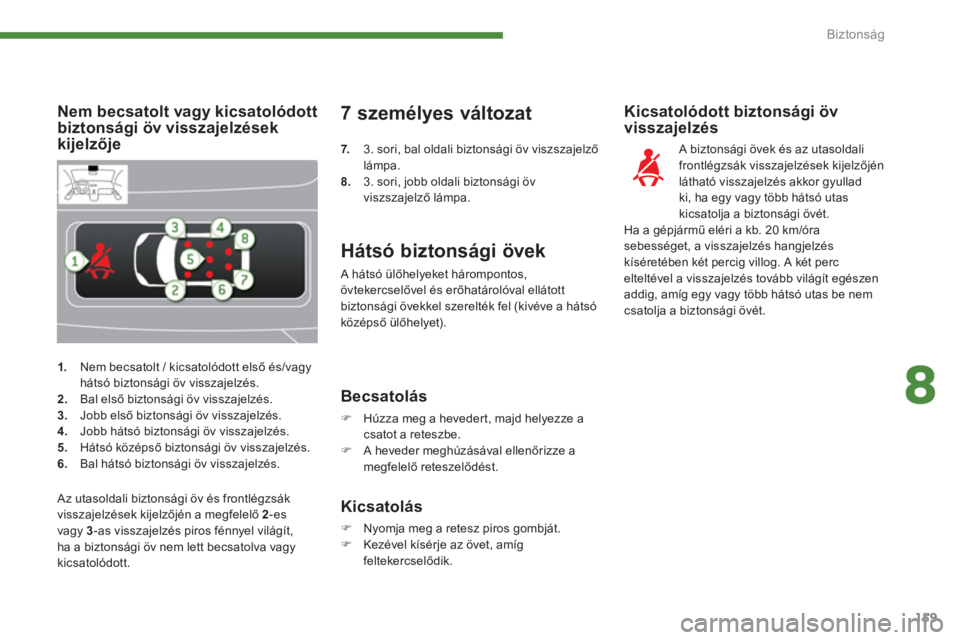

8
Biztonság
159
1.
Nem becsatolt / kicsatolódott első és/vagy
hátsó biztonsági öv visszajelzés.
2.
Bal első biztonsági öv visszajelzés.
3.
Jobb első biztonsági öv visszajelzés.
4.
Jobb hátsó biztonsági öv visszajelzés.
5.
Hátsó középső biztonsági öv visszajelzés.
6.
Bal hátsó biztonsági öv visszajelzés.
Nem becsatolt vagy kicsatolódott
biztonsági öv visszajelzések
kijelzője
Hátsó biztonsági övek
A hátsó ülőhelyeket hárompontos,
övtekercselővel és erőhatárolóval ellátott
biztonsági övekkel szerelték fel (kivéve a hátsó
középső ülőhelyet).
Kicsatolódott biztonsági öv
visszajelzés
A biztonsági övek és az utasoldali
frontlégzsák visszajelzések kijelzőjén
látható visszajelzés akkor gyullad
ki, ha egy vagy több hátsó utas
kicsatolja a biztonsági övét.
Ha a gépjármű eléri a kb. 20 km/óra
sebességet, a visszajelzés hangjelzés
kíséretében két percig villog. A két perc
elteltével a visszajelzés tovább világít egészen
addig, amíg egy vagy több hátsó utas be nem
csatolja a biztonsági övét.
Becsatolás
)
Húzza meg a hevedert, majd helyezze a
csatot a reteszbe.
)
A heveder meghúzásával ellenőrizze a
megfelelő reteszelődést.
Kicsatolás
)
Nyomja meg a retesz piros gombját.
)
Kezével kísérje az övet, amíg
feltekercselődik.
Az utasoldali biztonsági öv és frontlégzsák
visszajelzések kijelzőjén a megfelelő 2
-es
vagy 3
-as visszajelzés piros fénnyel világít,
ha a biztonsági öv nem lett becsatolva vagy
kicsatolódott.
7 személyes változat
7.
3. sori, bal oldali biztonsági öv viszszajelző
lámpa.
8.
3. sori, jobb oldali biztonsági öv
viszszajelző lámpa.
Page 162 of 404

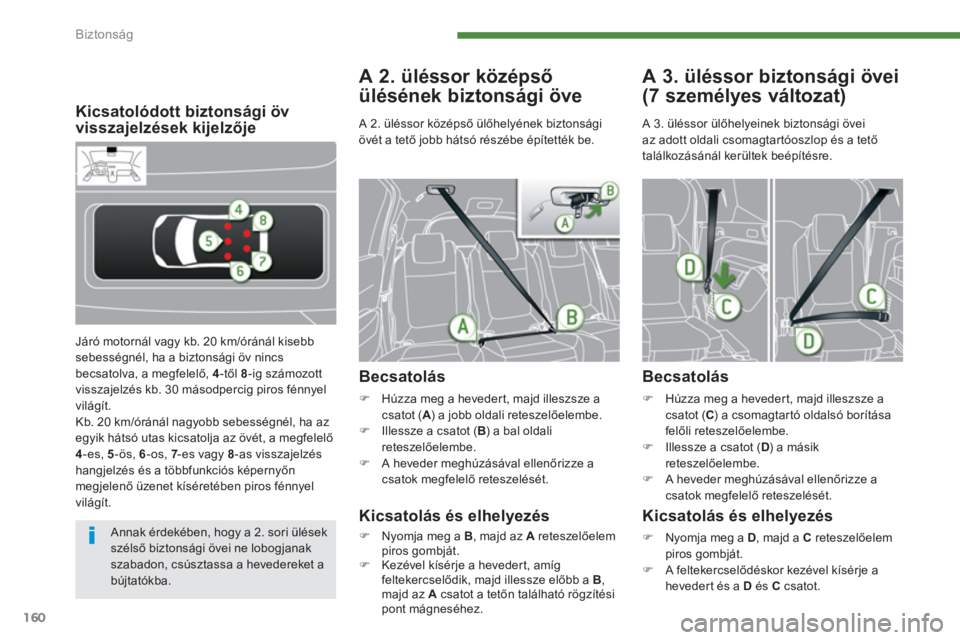

Biztonság
160
Kicsatolódott biztonsági öv
visszajelzések kijelzője
Járó motornál vagy kb. 20 km/óránál kisebb
sebességnél, ha a biztonsági öv nincs
becsatolva, a megfelelő, 4
-től 8
-ig számozott
visszajelzés kb. 30 másodpercig piros fénnyel
világít.
Kb. 20 km/óránál nagyobb sebességnél, ha az
egyik hátsó utas kicsatolja az övét, a megfelelő
4
-es, 5
-ös, 6
-os, 7
-es vagy 8
-as visszajelzés
hangjelzés és a többfunkciós képernyőn
megjelenő üzenet kíséretében piros fénnyel
világít.
A 2. üléssor középső
ülésének biztonsági öve
Becsatolás
)
Húzza meg a hevedert, majd illeszsze a
csatot ( A
) a jobb oldali reteszelőelembe.
)
Illessze a csatot ( B
) a bal oldali
reteszelőelembe.
)
A heveder meghúzásával ellenőrizze a
csatok megfelelő reteszelését.
Kicsatolás és elhelyezés
)
Nyomja meg a B
, majd az A
reteszelőelem
piros gombját.
)
Kezével kísérje a heveder t, amíg
feltekercselődik, majd illessze előbb a B
,
majd az A
csatot a tetőn található rögzítési
pont mágneséhez.
A 3. üléssor biztonsági övei
(7 személyes változat)
Becsatolás
)
Húzza meg a hevedert, majd illeszsze a
csatot ( C
) a csomagtartó oldalsó borítása
felőli reteszelőelembe.
)
Illessze a csatot ( D
) a másik
reteszelőelembe.
)
A heveder meghúzásával ellenőrizze a
csatok megfelelő reteszelését.
A 3. üléssor ülőhelyeinek biztonsági övei
az adott oldali csomagtartóoszlop és a tető
találkozásánál kerültek beépítésre.
Kicsatolás és elhelyezés
)
Nyomja meg a D
, majd a C
reteszelőelem
piros gombját.
)
A feltekercselődéskor kezével kísérje a
hevedert és a D
és C
csatot.
A 2. üléssor középső ülőhelyének biztonsági
övét a tető jobb hátsó részébe építették be.
Annak érdekében, hogy a 2. sori ülések
szélső biztonsági övei ne lobogjanak
szabadon, csúsztassa a hevedereket a
bújtatókba.
Page 163 of 404

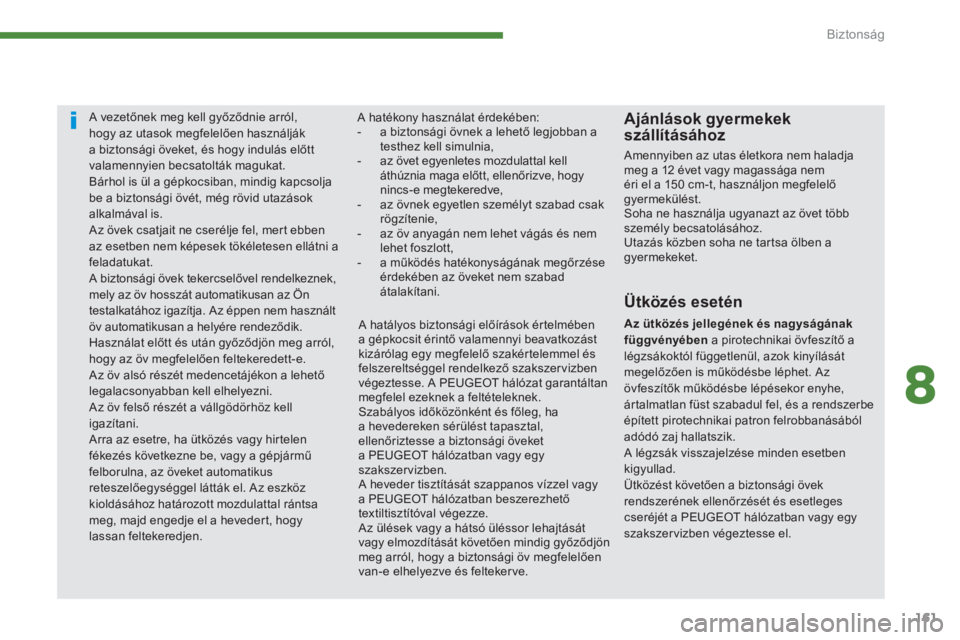

8
Biztonság
161
A vezetőnek meg kell győződnie arról,
hogy az utasok megfelelően használják
a biztonsági öveket, és hogy indulás előtt
valamennyien becsatolták magukat.
Bárhol is ül a gépkocsiban, mindig kapcsolja
be a biztonsági övét, még rövid utazások
alkalmával is.
Az övek csatjait ne cserélje fel, mert ebben
az esetben nem képesek tökéletesen ellátni a
feladatukat.
A biztonsági övek tekercselővel rendelkeznek,
mely az öv hosszát automatikusan az Ön
testalkatához igazítja. Az éppen nem használt
öv automatikusan a helyére rendeződik.
Használat előtt és után győződjön meg arról,
hogy az öv megfelelően feltekeredett-e.
Az öv alsó részét medencetájékon a lehető
legalacsonyabban kell elhelyezni.
Az öv felső részét a vállgödörhöz kell
igazítani.
Arra az esetre, ha ütközés vagy hirtelen
fékezés következne be, vagy a gépjármű
felborulna, az öveket automatikus
reteszelőegységgel látták el. Az eszköz
kioldásához határozott mozdulattal rántsa
meg, majd engedje el a hevedert, hogy
lassan feltekeredjen. A hatékony használat érdekében:
- a biztonsági övnek a lehető legjobban a
testhez kell simulnia,
- az övet egyenletes mozdulattal kell
áthúznia maga előtt, ellenőrizve, hogy
nincs-e megtekeredve,
- az övnek egyetlen személyt szabad csak
rögzítenie,
- az öv anyagán nem lehet vágás és nem
lehet foszlott,
- a működés hatékonyságának megőrzése
érdekében az öveket nem szabad
átalakítani.
Ütközés esetén
Az ütközés jellegének és nagyságának
függvényében
a pirotechnikai övfeszítő a
légzsákoktól függetlenül, azok kinyílását
megelőzően is működésbe léphet. Az
övfeszítők működésbe lépésekor enyhe,
ártalmatlan füst szabadul fel, és a rendszerbe
épített pirotechnikai patron felrobbanásából
adódó zaj hallatszik.
A légzsák visszajelzése minden esetben
kigyullad.
Ütközést követően a biztonsági övek
rendszerének ellenőrzését és esetleges
cseréjét a PEUGEOT hálózatban vagy egy
szakszervizben végeztesse el.
Ajánlások gyermekek
szállításához
Amennyiben az utas életkora nem haladja
meg a 12 évet vagy magassága nem
éri el a 150 cm-t, használjon megfelelő
gyermekülést.
Soha ne használja ugyanazt az övet több
személy becsatolásához.
Utazás közben soha ne tartsa ölben a
gyermekeket.
A hatályos biztonsági előírások értelmében
a gépkocsit érintő valamennyi beavatkozást
kizárólag egy megfelelő szakértelemmel és
felszereltséggel rendelkező szakszervizben
végeztesse. A PEUGEOT hálózat garantáltan
megfelel ezeknek a feltételeknek.
Szabályos időközönként és főleg, ha
a hevedereken sérülést tapasztal,
ellenőriztesse a biztonsági öveket
a PEUGEOT hálózatban vagy egy
szakszervizben.
A heveder tisztítását szappanos vízzel vagy
a PEUGEOT hálózatban beszerezhető
textiltisztítóval végezze.
Az ülések vagy a hátsó üléssor lehajtását
vagy elmozdítását követően mindig győződjön
meg arról, hogy a biztonsági öv megfelelően
van-e elhelyezve és felteker ve.
Page 164 of 404
Biztonság
162
Légzsákok
Frontlégz sákok
Működésbe lépés
A frontlégzsákok az A
frontális ütközési zóna
egészét vagy egy részét érő, a gépjármű
hossztengelye mentén, vízszintes síkban,
elölről hátrafelé ható, nagyerejű frontális
ütközés esetén lépnek működésbe, kivéve az
utasoldali frontlégzsák, ha semlegesítették.
A vezetőoldalon a kormánykerék és a vezető
között, az utasoldalon a műszer fal és az első
utas között kinyíló, a fejet és a törzset védő
frontlégzsák az előre lendülő utas mozgási
energiáját csökkenti.
Ütközés-érzékelési zónák
A.
Frontális ütközési zóna
B.
Oldalsó ütközési zóna
Az erőhatárolóval rendelkező biztonsági övek
hatását kiegészítő rendszer a gépkocsiban
ülők (kivéve a hátsó középső utast) optimális
védelmét szolgálja jelentős ütközések esetén.
Ebben az esetben az elektronikus érzékelők
észlelik és elemzik az ütközés-érzékelési
zónákban történő frontális és oldalirányú
erőhatásokat:
- nagy erejű ütközés esetén a légzsákok
kinyílnak és hozzájárulnak a gépjárműben
utazók védelméhez (a hátsó középső
utas kivételével); az ütközést követően
pedig a szabad kilátás biztosítása, illetve
a gépjármű esetleges elhagyásának
megkönnyítése érdekében rövid időn belül
leengednek,
- kevésbé jelentős ütközés, a gépjármű
hátsó részét érő erőhatás és - bizonyos
esetekben - borulás esetén a légzsákok
nem nyílnak ki, ezekben a helyzetekben
egyedül a biztonsági öv biztosítja az utasok
védelmét.
A rendszer a fejet és a törzset fenyegető
sérülésektől védi a vezetőt és az első utast
nagyerejű frontális ütközések alkalmával.
Vezetőoldalon a légzsákot a kormány középső
részébe, utasoldalon a kesztyűtartó fölé, a
műszer falba építették be.
A légzsákok levett gyújtásnál nem
működnek.
A berendezés csupán egyetlen
alkalommal lép működésbe. Ha újabb
ütközés következik be (akár az adott,
akár egy későbbi baleset során), a
légzsák nem nyílik ki. A légzsák(ok) kinyílásakor enyhe füst
szabadul fel, és a rendszerbe épített
pirotechnikai patron felrobbanásából
adódó zaj hallatszik.
A füst nem mérgező, de az arra
érzékenyek számára irritáló lehet.
A robbanás zaja rövid ideig tartó
halláscsökkenést okozhat.

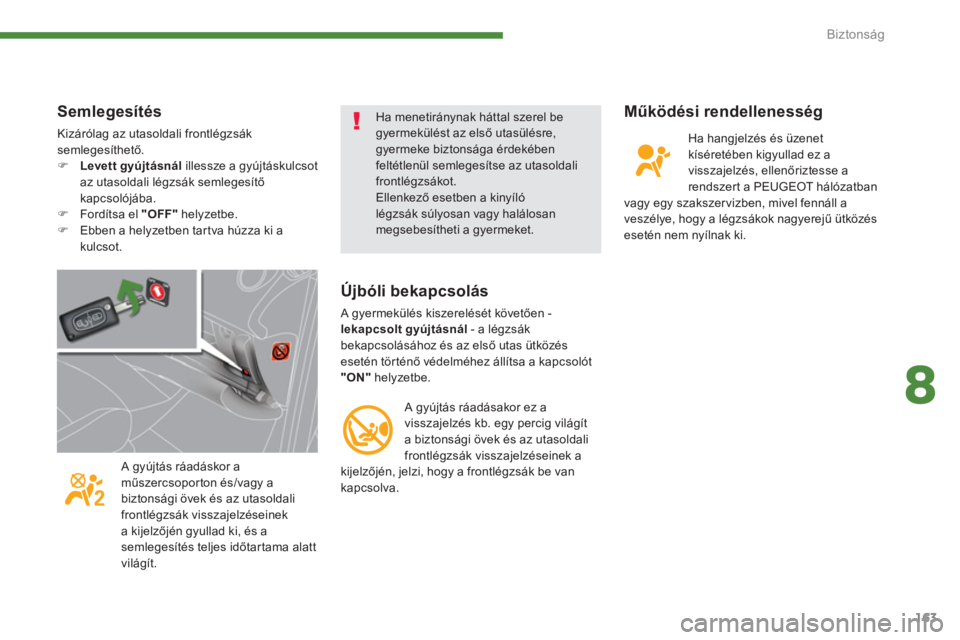

Page 165 of 404
8
Biztonság
163
Működési rendellenesség
Ha hangjelzés és üzenet
kíséretében kigyullad ez a
visszajelzés, ellenőriztesse a
rendszer t a PEUGEOT hálózatban
vagy egy szakszer vizben, mivel fennáll a
veszélye, hogy a légzsákok nagyerejű ütközés
esetén nem nyílnak ki.
Újbóli bekapcsolás
A gyermekülés kiszerelését követően -
lekapcsolt gyújtásnál
- a légzsák
bekapcsolásához és az első utas ütközés
esetén történő védelméhez állítsa a kapcsolót
"ON"
helyzetbe.
A gyújtás ráadásakor ez a
visszajelzés kb. egy percig világít
a biztonsági övek és az utasoldali
frontlégzsák visszajelzéseinek a
kijelzőjén, jelzi, hogy a frontlégzsák be van
kapcsolva. A gyújtás ráadáskor a
műszercsoporton és/vagy a
biztonsági övek és az utasoldali
frontlégzsák visszajelzéseinek
a kijelzőjén gyullad ki, és a
semlegesítés teljes időtartama alatt
világít.
Semlegesítés
Kizárólag az utasoldali frontlégzsák
semlegesíthető.
)
Levett gyújtásnál
illessze a gyújtáskulcsot
az utasoldali légzsák semlegesítő
kapcsolójába.
)
Fordítsa el "OFF"
helyzetbe.
)
Ebben a helyzetben tartva húzza ki a
kulcsot.
Ha menetiránynak háttal szerel be
gyermekülést az első utasülésre,
gyermeke biztonsága érdekében
feltétlenül semlegesítse az utasoldali
frontlégzsákot.
Ellenkező esetben a kinyíló
légzsák súlyosan vagy halálosan
megsebesítheti a gyermeket.
Page 166 of 404

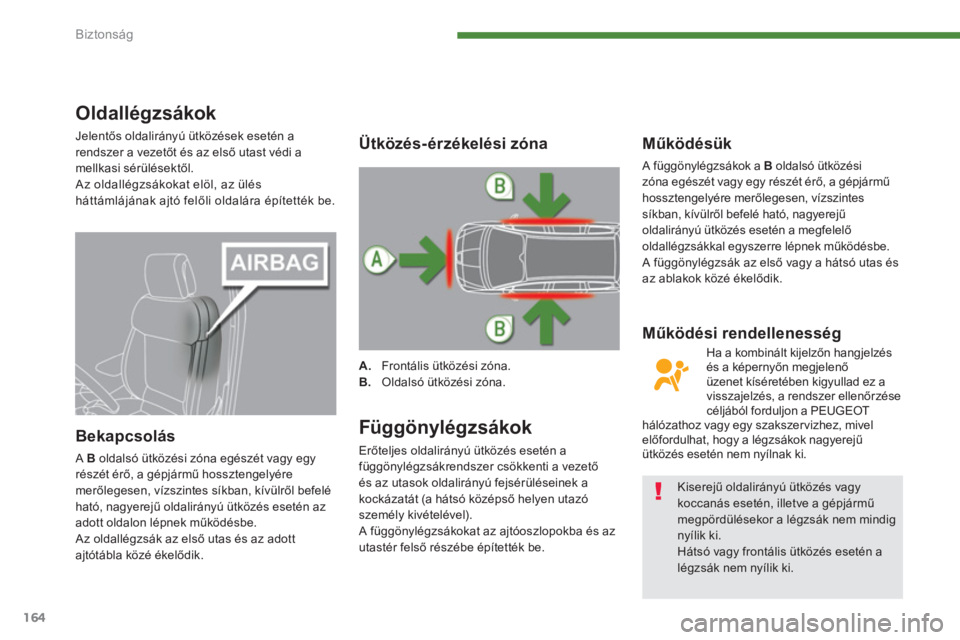

Biztonság
164
Oldallégzsákok
Jelentős oldalirányú ütközések esetén a
rendszer a vezetőt és az első utast védi a
mellkasi sérülésektől.
Az oldallégzsákokat elöl, az ülés
háttámlájának ajtó felőli oldalára építették be.
Bekapcsolás
A B
oldalsó ütközési zóna egészét vagy egy
részét érő, a gépjármű hossztengelyére
merőlegesen, vízszintes síkban, kívülről befelé
ható, nagyerejű oldalirányú ütközés esetén az
adott oldalon lépnek működésbe.
Az oldallégzsák az első utas és az adott
ajtótábla közé ékelődik.
Függönylégz sákok
Erőteljes oldalirányú ütközés esetén a
függönylégzsákrendszer csökkenti a vezető
és az utasok oldalirányú fejsérüléseinek a
kockázatát (a hátsó középső helyen utazó
személy kivételével).
A függönylégzsákokat az ajtóoszlopokba és az
utastér felső részébe építették be.
Működésük
A függönylégzsákok a B
oldalsó ütközési
zóna egészét vagy egy részét érő, a gépjármű
hossztengelyére merőlegesen, vízszintes
síkban, kívülről befelé ható, nagyerejű
oldalirányú ütközés esetén a megfelelő
oldallégzsákkal egyszerre lépnek működésbe.
A függönylégzsák az első vagy a hátsó utas és
az ablakok közé ékelődik.
Ütközés-érzékelési zóna
A.
Frontális ütközési zóna.
B.
Oldalsó ütközési zóna.
Ha a kombinált kijelzőn hangjelzés
és a képernyőn megjelenő
üzenet kíséretében kigyullad ez a
visszajelzés, a rendszer ellenőrzése
céljából forduljon a PEUGEOT
hálózathoz vagy egy szakszer vizhez, mivel
előfordulhat, hogy a légzsákok nagyerejű
ütközés esetén nem nyílnak ki.
Működési rendellenesség
Kiserejű oldalirányú ütközés vagy
koccanás esetén, illetve a gépjármű
megpördülésekor a légzsák nem mindig
nyílik ki.
Hátsó vagy frontális ütközés esetén a
légzsák nem nyílik ki.
Page 167 of 404
8
Biztonság
165

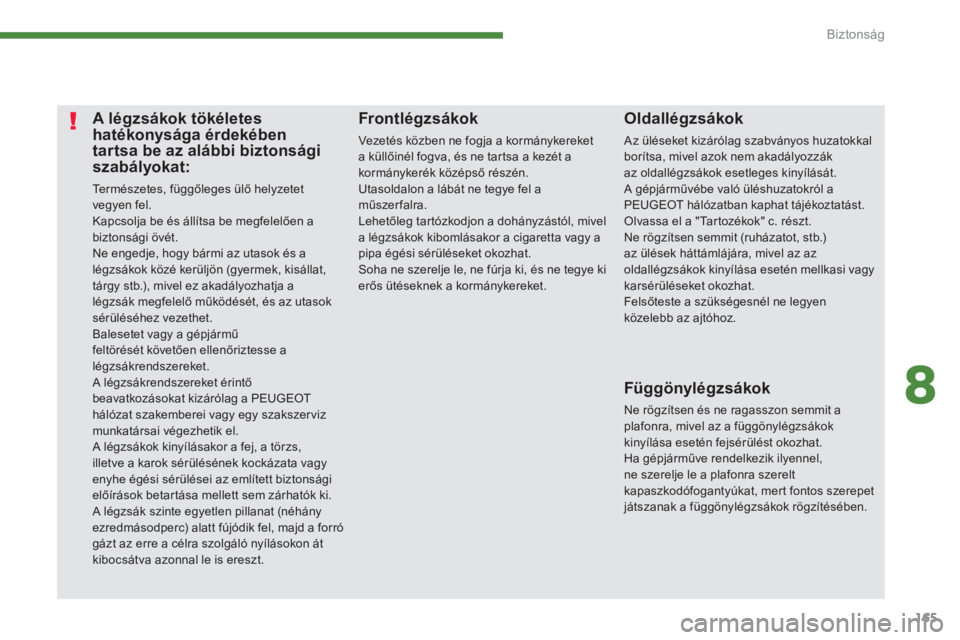

A légzsákok tökéletes
hatékonysága érdekében
tartsa be az alábbi biztonsági
szabályokat:
Te r m é s z e t e s , f ü g gőleges ülő helyzetet
vegyen fel.
Kapcsolja be és állítsa be megfelelően a
biztonsági övét.
Ne engedje, hogy bármi az utasok és a
légzsákok közé kerüljön (gyermek, kisállat,
tárgy stb.), mivel ez akadályozhatja a
légzsák megfelelő működését, és az utasok
sérüléséhez vezethet.
Balesetet vagy a gépjármű
feltörését követően ellenőriztesse a
légzsákrendszereket.
A légzsákrendszereket érintő
beavatkozásokat kizárólag a PEUGEOT
hálózat szakemberei vagy egy szakszer viz
munkatársai végezhetik el.
A légzsákok kinyílásakor a fej, a törzs,
illetve a karok sérülésének kockázata vagy
enyhe égési sérülései az említett biztonsági
előírások betartása mellett sem zárhatók ki.
A légzsák szinte egyetlen pillanat (néhány
ezredmásodperc) alatt fújódik fel, majd a forró
gázt az erre a célra szolgáló nyílásokon át
kibocsátva azonnal le is ereszt.
Oldallégzsákok
Az üléseket kizárólag szabványos huzatokkal
borítsa, mivel azok nem akadályozzák
az oldallégzsákok esetleges kinyílását.
A gépjárművébe való üléshuzatokról a
PEUGEOT hálózatban kaphat tájékoztatást.
Olvassa el a "Tartozékok" c. részt.
Ne rögzítsen semmit (ruházatot, stb.)
az ülések háttámlájára, mivel az az
oldallégzsákok kinyílása esetén mellkasi vagy
karsérüléseket okozhat.
Felsőteste a szükségesnél ne legyen
közelebb az ajtóhoz.
Frontlégz sákok
Vezetés közben ne fogja a kormánykereket
a küllőinél fogva, és ne tartsa a kezét a
kormánykerék középső részén.
Utasoldalon a lábát ne tegye fel a
műszerfalra.
Lehetőleg tartózkodjon a dohányzástól, mivel
a légzsákok kibomlásakor a cigaretta vagy a
pipa égési sérüléseket okozhat.
Soha ne szerelje le, ne fúrja ki, és ne tegye ki
erős ütéseknek a kormánykereket.
Függönylégz sákok
Ne rögzítsen és ne ragasszon semmit a
plafonra, mivel az a függönylégzsákok
kinyílása esetén fejsérülést okozhat.
Ha gépjárműve rendelkezik ilyennel,
ne szerelje le a plafonra szerelt
kapaszkodófogantyúkat, mert fontos szerepet
játszanak a függönylégzsákok rögzítésében.
Page 168 of 404
Vezetés
166

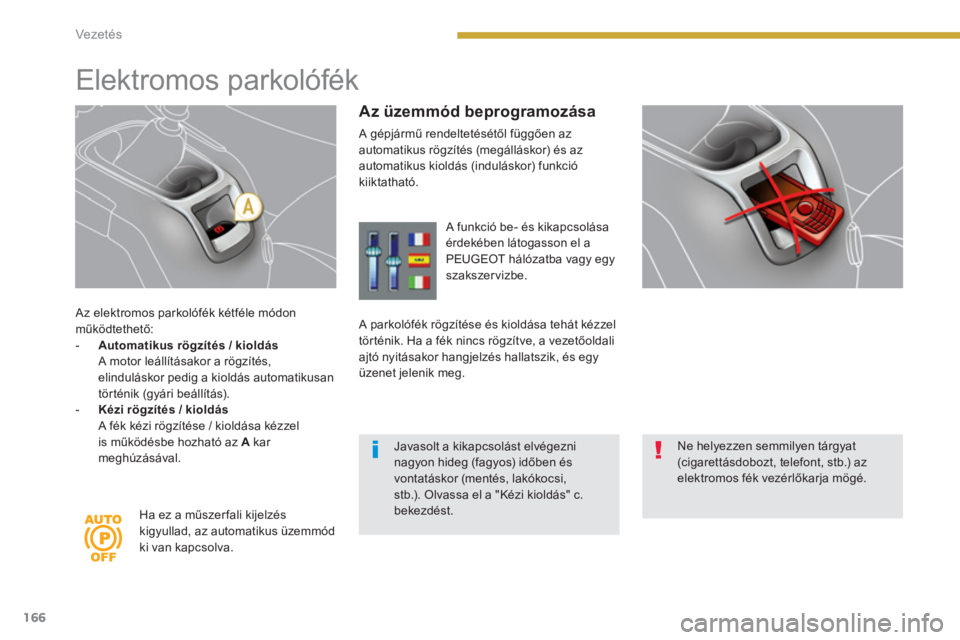

Az elektromos parkolófék kétféle módon
működtethető:
- Automatikus rögzítés / kioldás
A motor leállításakor a rögzítés,
elinduláskor pedig a kioldás automatikusan
történik (gyári beállítás).
- Kézi rögzítés / kioldás
A fék kézi rögzítése / kioldása kézzel
is működésbe hozható az A
kar
meghúzásával.
Elektromos parkolófék
Az üzemmód beprogramozása
A gépjármű rendeltetésétől függően az
automatikus rögzítés (megálláskor) és az
automatikus kioldás (induláskor) funkció
kiiktatható.
Ha ez a műszerfali kijelzés
kigyullad, az automatikus üzemmód
ki van kapcsolva. A funkció be- és kikapcsolása
érdekében látogasson el a
PEUGEOT hálózatba vagy egy
szakszervizbe.
A parkolófék rögzítése és kioldása tehát kézzel
történik. Ha a fék nincs rögzítve, a vezetőoldali
ajtó nyitásakor hangjelzés hallatszik, és egy
üzenet jelenik meg.
Ne helyezzen semmilyen tárgyat
(cigarettásdobozt, telefont, stb.) az
elektromos fék vezérlőkarja mögé.
Javasolt a kikapcsolást elvégezni
nagyon hideg (fagyos) időben és
vontatáskor (mentés, lakókocsi,
stb.). Olvassa el a "Kézi kioldás" c.
bekezdést.
Page 169 of 404
9
Vezetés
167

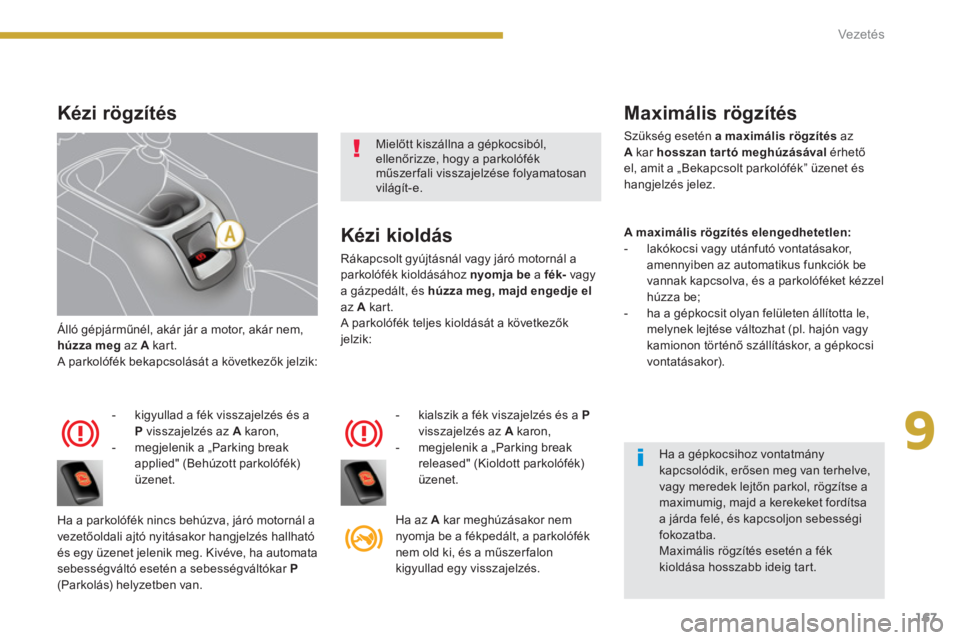

Álló gépjárműnél, akár jár a motor, akár nem,
húzza meg
az A
kart.
A parkolófék bekapcsolását a következők jelzik:
- kigyullad a fék visszajelzés és a
P
visszajelzés az A
karon,
- megjelenik a „Parking break
applied" (Behúzott parkolófék)
üzenet.
Ha a parkolófék nincs behúzva, járó motornál a
vezetőoldali ajtó nyitásakor hangjelzés hallható
és egy üzenet jelenik meg. Kivéve, ha automata
sebességváltó esetén a sebességváltókar P
(Parkolás) helyzetben van.
Kézi kioldás
Rákapcsolt gyújtásnál vagy járó motornál a
parkolófék kioldásához nyomja be
a fék-
vagy
a gázpedált, és húzza meg, majd engedje el
az A
kart.
A parkolófék teljes kioldását a következők
jelzik:
- kialszik a fék viszajelzés és a P
visszajelzés az A
karon,
- megjelenik a „Parking break
released" (Kioldott parkolófék)
üzenet.
Ha az A
kar meghúzásakor nem
nyomja be a fékpedált, a parkolófék
nem old ki, és a műszerfalon
kigyullad egy visszajelzés.
Kézi rögzítés
Maximális rögzítés
Szükség esetén a maximális rögzítés
az
A
kar hosszan tar tó meghúzásával
érhető
el, amit a „Bekapcsolt parkolófék” üzenet és
hangjelzés jelez.
A maximális rögzítés elengedhetetlen:
- lakókocsi vagy utánfutó vontatásakor,
amennyiben az automatikus funkciók be
vannak kapcsolva, és a parkolóféket kézzel
húzza be;
- ha a gépkocsit olyan felületen állította le,
melynek lejtése változhat (pl. hajón vagy
kamionon történő szállításkor, a gépkocsi
vontatásakor).
Mielőtt kiszállna a gépkocsiból,
ellenőrizze, hogy a parkolófék
műszerfali visszajelzése folyamatosan
világít-e.
Ha a gépkocsihoz vontatmány
kapcsolódik, erősen meg van terhelve,
vagy meredek lejtőn parkol, rögzítse a
maximumig, majd a kerekeket fordítsa
a járda felé, és kapcsoljon sebességi
fokozatba.
Maximális rögzítés esetén a fék
kioldása hosszabb ideig tart.
Page 170 of 404
Vezetés
168

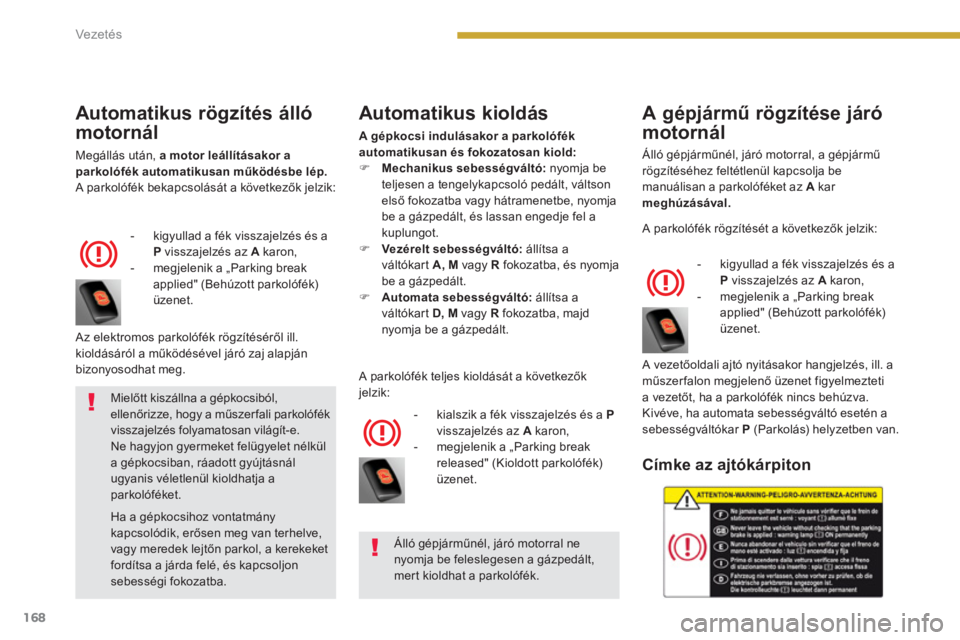

Automatikus rögzítés
álló
motornál
Megállás után, a motor leállításakor a
parkolófék automatikusan működésbe lép.
A parkolófék bekapcsolását a következők jelzik:
- kigyullad a fék visszajelzés és a
P
visszajelzés az A
karon,
- megjelenik a „Parking break
applied" (Behúzott parkolófék)
üzenet.
Automatikus kioldás
A gépkocsi indulásakor a parkolófék
automatikusan és fokozatosan kiold:
)
Mechanikus sebességváltó:
nyomja be
teljesen a tengelykapcsoló pedált, váltson
első fokozatba vagy hátramenetbe, nyomja
be a gázpedált, és lassan engedje fel a
kuplungot.
)
Vezérelt sebességváltó:
állítsa a
váltókart A,
M
vagy R
fokozatba, és nyomja
be a gázpedált.
)
Automata sebességváltó:
állítsa a
váltókart D,
M
vagy R
fokozatba, majd
nyomja be a gázpedált.
- kialszik a fék visszajelzés és a P
visszajelzés az A
karon,
- megjelenik a „Parking break
released" (Kioldott parkolófék)
üzenet. Az elektromos parkolófék rögzítéséről ill.
kioldásáról a működésével járó zaj alapján
bizonyosodhat meg.
A parkolófék teljes kioldását a következők
jelzik:
A gépjármű rögzítése
járó
motornál
Álló gépjárműnél, járó motorral, a gépjármű
rögzítéséhez feltétlenül kapcsolja be
manuálisan a parkolóféket az A
kar
meghúzásával.
- kigyullad a fék visszajelzés és a
P
visszajelzés az A
karon,
- megjelenik a „Parking break
applied" (Behúzott parkolófék)
üzenet.
A vezetőoldali ajtó nyitásakor hangjelzés, ill. a
műszerfalon megjelenő üzenet figyelmezteti
a vezetőt, ha a parkolófék nincs behúzva.
Kivéve, ha automata sebességváltó esetén a
sebességváltókar P
(Parkolás) helyzetben van.
Címke az ajtókárpiton
Álló gépjárműnél, járó motorral ne
nyomja be feleslegesen a gázpedált,
mert kioldhat a parkolófék.
Mielőtt kiszállna a gépkocsiból,
ellenőrizze, hogy a műszerfali parkolófék
visszajelzés folyamatosan világít-e.
Ne hagyjon gyermeket felügyelet nélkül
a gépkocsiban, ráadott gyújtásnál
ugyanis véletlenül kioldhatja a
parkolóféket.
Ha a gépkocsihoz vontatmány
kapcsolódik, erősen meg van terhelve,
vagy meredek lejtőn parkol, a kerekeket
fordítsa a járda felé, és kapcsoljon
sebességi fokozatba.
A parkolófék rögzítését a következők jelzik:
