Page 201 of 404
9
Vezetés
199

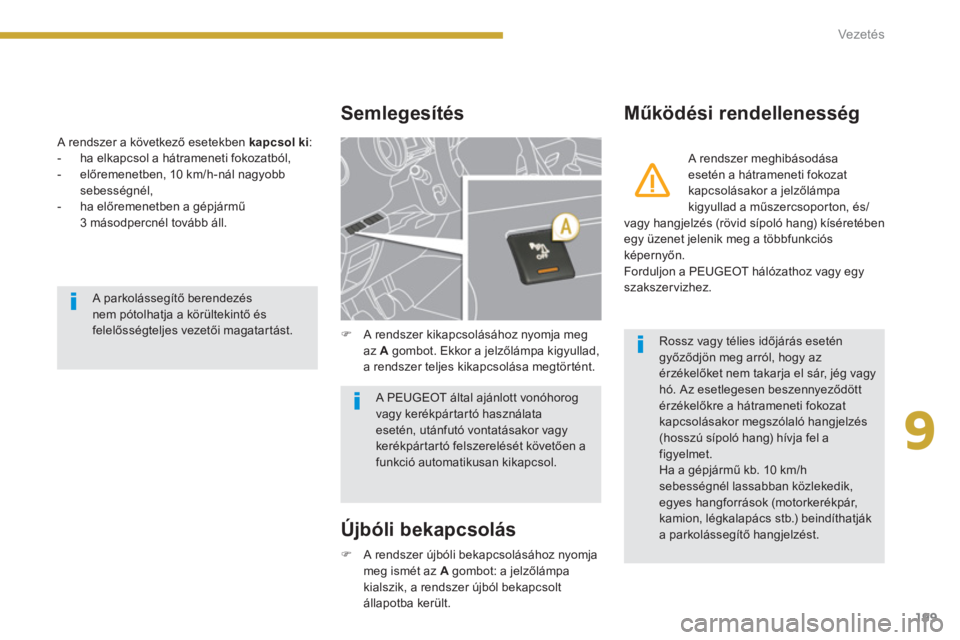

A rendszer a következő esetekben kapcsol ki
:
- ha elkapcsol a hátrameneti fokozatból,
- előremenetben, 10 km/h-nál nagyobb
sebességnél,
- ha előremenetben a gépjármű
3 másodpercnél tovább áll.
Semlegesítés
Működési rendellenesség
Újbóli bekapcsolás
)
A rendszer kikapcsolásához nyomja meg
az A
gombot. Ekkor a jelzőlámpa kigyullad,
a rendszer teljes kikapcsolása megtörtént.
A rendszer meghibásodása
esetén a hátrameneti fokozat
kapcsolásakor a jelzőlámpa
kigyullad a műszercsoporton, és/
vagy hangjelzés (rövid sípoló hang) kíséretében
egy üzenet jelenik meg a többfunkciós
képernyőn.
Forduljon a PEUGEOT hálózathoz vagy egy
szakszervizhez.
Rossz vagy télies időjárás esetén
győződjön meg arról, hogy az
érzékelőket nem takarja el sár, jég vagy
hó. Az esetlegesen beszennyeződött
érzékelőkre a hátrameneti fokozat
kapcsolásakor megszólaló hangjelzés
(hosszú sípoló hang) hívja fel a
figyelmet.
Ha a gépjármű kb. 10 km/h
sebességnél lassabban közlekedik,
egyes hangforrások (motorkerékpár,
kamion, légkalapács stb.) beindíthatják
a parkolássegítő hangjelzést.
A parkolássegítő berendezés
nem pótolhatja a körültekintő és
felelősségteljes vezetői magatartást.
A PEUGEOT által ajánlott vonóhorog
vagy kerékpártartó használata
esetén, utánfutó vontatásakor vagy
kerékpártartó felszerelését követően a
funkció automatikusan kikapcsol.
)
A rendszer újbóli bekapcsolásához nyomja
meg ismét az A
gombot: a jelzőlámpa
kialszik, a rendszer újból bekapcsolt
állapotba került.
Page 202 of 404
Vezetés
200

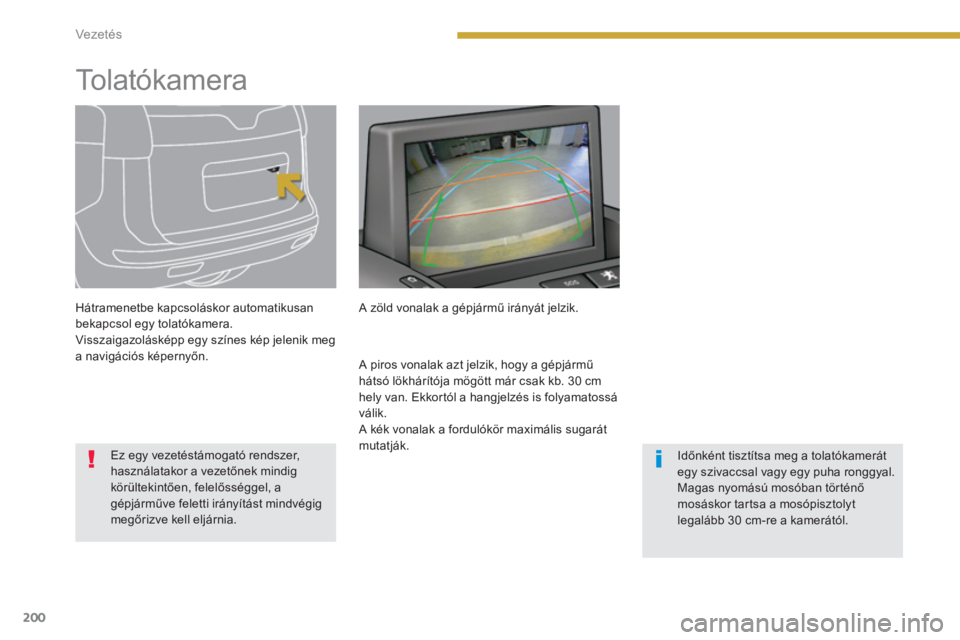

To l a t ó k a m e r a
Hátramenetbe kapcsoláskor automatikusan
bekapcsol egy tolatókamera.
Visszaigazolásképp egy színes kép jelenik meg
a navigációs képernyőn.
Ez egy vezetéstámogató rendszer,
használatakor a vezetőnek mindig
körültekintően, felelősséggel, a
gépjárműve feletti irányítást mindvégig
megőrizve kell eljárnia.
Időnként tisztítsa meg a tolatókamerát
egy szivaccsal vagy egy puha ronggyal.
Magas nyomású mosóban történő
mosáskor tartsa a mosópisztolyt
legalább 30 cm-re a kamerától.
A zöld vonalak a gépjármű irányát jelzik.
A piros vonalak azt jelzik, hogy a gépjármű
hátsó lökhárítója mögött már csak kb. 30 cm
hely van. Ekkortól a hangjelzés is folyamatossá
válik.
A kék vonalak a fordulókör maximális sugarát
mutatják.
Page 203 of 404
9
Vezetés
201

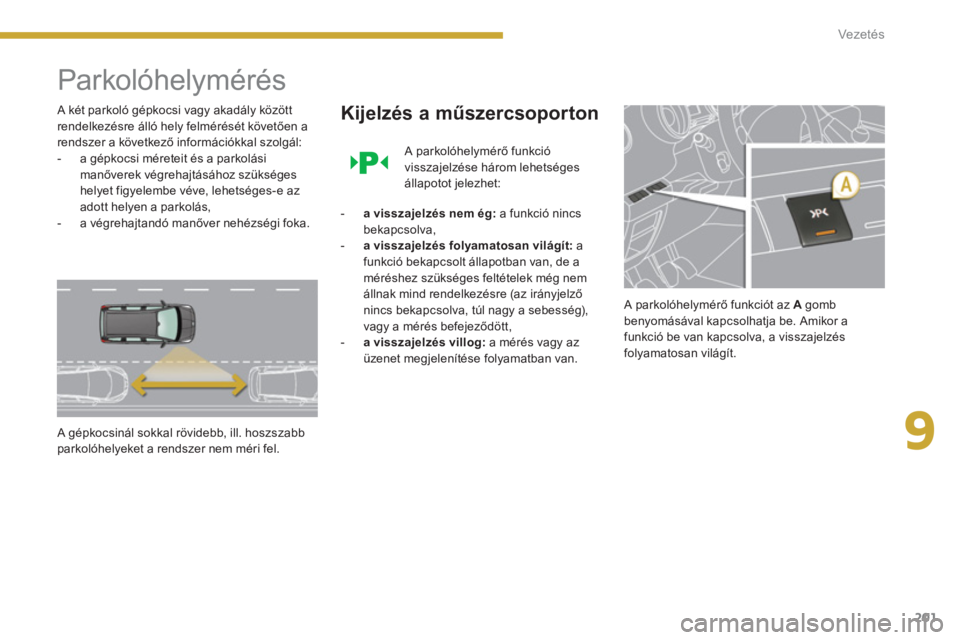

Parkolóhelymérés
A két parkoló gépkocsi vagy akadály között
rendelkezésre álló hely felmérését követően a
rendszer a következő információkkal szolgál:
- a gépkocsi méreteit és a parkolási
manőverek végrehajtásához szükséges
helyet figyelembe véve, lehetséges-e az
adott helyen a parkolás,
- a végrehajtandó manőver nehézségi foka.
A gépkocsinál sokkal rövidebb, ill. hoszszabb
parkolóhelyeket a rendszer nem méri fel.
Kijelzés a műszercsoporton
A parkolóhelymérő funkció
visszajelzése három lehetséges
állapotot jelezhet:
- a visszajelzés nem ég:
a funkció nincs
bekapcsolva,
- a visszajelzés folyamatosan világít:
a
funkció bekapcsolt állapotban van, de a
méréshez szükséges feltételek még nem
állnak mind rendelkezésre (az irányjelző
nincs bekapcsolva, túl nagy a sebesség),
vagy a mérés befejeződött,
- a visszajelzés villog:
a mérés vagy az
üzenet megjelenítése folyamatban van. A parkolóhelymérő funkciót az A
gomb
benyomásával kapcsolhatja be. Amikor a
funkció be van kapcsolva, a visszajelzés
folyamatosan világít.
Page 204 of 404
Vezetés
202

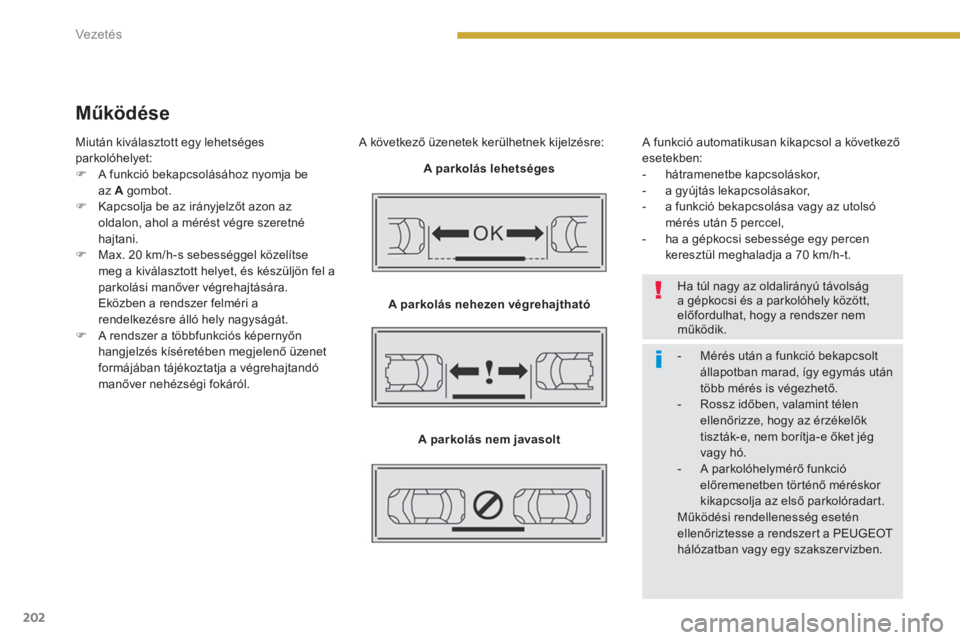

Működése
A következő üzenetek kerülhetnek kijelzésre:
A parkolás lehetséges
A parkolás nehezen végrehajtható
A parkolás nem javasolt
A funkció automatikusan kikapcsol a következő
esetekben:
- hátramenetbe kapcsoláskor,
- a gyújtás lekapcsolásakor,
- a funkció bekapcsolása vagy az utolsó
mérés után 5 perccel,
- ha a gépkocsi sebessége egy percen
keresztül meghaladja a 70 km/h-t.
Ha túl nagy az oldalirányú távolság
a gépkocsi és a parkolóhely között,
előfordulhat, hogy a rendszer nem
működik.
- Mérés után a funkció bekapcsolt
állapotban marad, így egymás után
több mérés is végezhető.
- Rossz időben, valamint télen
ellenőrizze, hogy az érzékelők
tiszták-e, nem borítja-e őket jég
vagy hó.
- A parkolóhelymérő funkció
előremenetben történő méréskor
kikapcsolja az első parkolóradart.
Működési rendellenesség esetén
ellenőriztesse a rendszer t a PEUGEOT
hálózatban vagy egy szakszervizben.
Miután kiválasztott egy lehetséges
parkolóhelyet:
)
A funkció bekapcsolásához nyomja be
az A
gombot.
)
Kapcsolja be az irányjelzőt azon az
oldalon, ahol a mérést végre szeretné
hajtani.
)
Max. 20 km/h-s sebességgel közelítse
meg a kiválasztott helyet, és készüljön fel a
parkolási manőver végrehajtására.
Eközben a rendszer felméri a
rendelkezésre álló hely nagyságát.
)
A rendszer a többfunkciós képernyőn
hangjelzés kíséretében megjelenő üzenet
formájában tájékoztatja a végrehajtandó
manőver nehézségi fokáról.
Page 205 of 404
10
Ellenőrzések
203
PEUGEOT & TOTAL
Partnerek a teljesítmény
szolgálatában és az üzemanyag-
fogyasztás csökkentésében
Az újítás a teljesítmény szolgálatában
A TOTAL kutatási és fejlesztési munkatársai olyan
kenőanyagokat fejlesztenek ki a PEUGEOT számára,
amelyek mindenben megfelelnek a PEUGEOT
gépjárművek legfrissebb műszaki újításai nyomán
jelentkező követelményeknek.
Ez garantálja az Ön számára motorja legjobb
teljesítményét és maximális élettartamát.
Csökkentett károsanyag-kibocsátás
A TOTAL kenőanyagok szavatolják a motorok optimális
teljesítményét és az utókezelő rendszerek védelmét. A
megfelelő működés érdekében feltétlenül tartsa be a
PEUGEOT karbantar tási előírásait.
-T AJÁNLJA
A A
Page 206 of 404
Ellenőrzések
204
Motorháztető
)
Nyomja balra a külső kart ( B
), és emelje fel
a motorháztetőt.
)
Pattintsa ki helyéről a kitámasztórudat ( C
).
)
A motorháztető kitámasztásához helyezze a
kitámasztórudat a vájatba.
Zárás
)
Vegye ki a kitámasztórudat a vájatból.
)
Pattintsa a helyére.
)
Eressze le a motorháztetőt, majd a
mozdulat végén engedje el.
)
Felfelé húzva ellenőrizze a motorháztető
reteszelődését.
Nyitás
)
Nyissa ki a bal első ajtót.
)
Húzza meg az ajtókeret alsó részén
található belső kart ( A
).
Mielőtt bármiféle beavatkozást végezne
a motortérben, kapcsolja ki a Stop &
Start funkciót, nehogy a START
üzemmód automatikus bekapcsolása
esetén megsérüljön. A belső nyitókar elhelyezéséből
adódóan, amíg a bal első ajtó be van
csukva, a motorháztetőt nem lehet
kinyitni.
Erős szélben ne nyitogassa a
motorháztetőt.
Meleg motornál óvatosan bánjon a
külső nyitókarral és a kitámasztórúddal
(égési sérülés veszélye áll fenn).
A motor ventilátor a gépjármű
leállását követően is működésbe
léphet; ügyeljen rá, hogy ne kerüljön
ruha vagy egyéb tárgy a ventilátor
közelébe.
Mivel a motortérben elektromos
berendezések találhatók, kérjük,
ne tegye ki tartósan víz hatásának
(eső, mosás, ...).
Page 207 of 404
10
Ellenőrzések
205
Üzemanyaghiány (dízel)
1,6 literes HDi motor
)
Töltsön legalább 5 liter gázolajat az
üzemanyagtartályba.
)
Nyissa ki a motorháztetőt.
)
Szükség esetén pattintsa le a
takaróburkolatot, hogy hozzáférjen a
légtelenítő szivattyúhoz.
)
Működtesse a légtelenítő szivattyút, amíg
fel nem keményedik (először nehéz lehet).
)
Indítózzon, amíg a motor be nem indul
(ha nem indul be első próbálkozásra,
várjon 15 másodpercet, majd kezdje
elölről a műveletet).
)
Ha néhány próbálkozást követően sem
ér el eredményt, működtesse ismét a
légtelenítő szivattyút, majd az indítómotort.
)
Helyezze vissza és pattintsa a helyére a
takaróburkolatot.
)
Zárja vissza a motorháztetőt.
2 literes HDi motor
)
Töltsön legalább 5 liter gázolajat az
üzemanyagtartályba.
)
Nyissa ki a motorháztetőt.
)
A légtelenítő szivattyúhoz való
hozzáféréshez szükség esetén pattintsa le
a motor takaróburkolatát.
)
Lazítsa ki a légtelenítő csavart.
)
Működtesse a légtelenítő szivattyút, amíg
az átlátszó műanyag csőben fel nem tűnik
az üzemanyag.
)
Húzza meg a légtelenítő csavart.
)
Indítózzon, amíg a motor be nem indul
(ha első próbálkozásra nem indul, várjon
15 másodpercet, majd kezdje elölről a
műveletet).
)
Ha több egymást követő próbálkozás
sem hoz eredményt, működtesse ismét a
légtelenítő szivattyút, majd az önindítót.
)
Tegye vissza és pattintsa a helyére a motor
takaróburkolatát, majd ellenőrizze, hogy
sikerült-e visszapattintani.
)
Zárja vissza a motorháztetőt.
HDi motorral rendelkező gépjárműveknél
az üzemanyag teljes kifogyását követően
légteleníteni kell az üzemanyagkört: lásd a
motortérrajzot.
Ha gépjárműve félretankolás-gátlóval szerelt,
olvassa el a "Félretankolás-gátló (dízel)" című
részt.
Ha a motor nem indul be elsőre, ne
erő
ltesse. Kezdje elölről a műveletet.
Page 208 of 404
Ellenőrzések
206
Benzinmotorok
Lehetővé teszik a különböző folyadékszintek ellenőrzését és bizonyos alkatrészek cseréjét.
1.
Kormányszer vo-folyadék tartálya
2.
Ablak- és fényszórómosó folyadék tartálya
3.
Hűtőfolyadék-tartály
4.
Fékfolyadéktar tály
5.
Akkumulátor/biztosítékok
6.
Biztosítékdoboz
7.
Légszűrő
8.
Olajszintmérő pálca
9.
Motorolaj-betöltő nyílás
Page 209 of 404
10
Ellenőrzések
207
Dízelmotorok
Lehetővé teszik a különböző folyadékszintek ellenőrzését, bizonyos alkatrészek cseréjét és az üzemanyag-feltöltést.
1.
Kormányszer vo-folyadék tartálya
2.
Ablak- és fényszórómosó folyadék tartálya
3.
Hűtőfolyadék-tartály
4.
Fékfolyadéktar tály
5.
Akkumulátor/biztosítékok
6.
Biztosítékdoboz
7.
Légszűrő
8.
Olajszintmérő pálca
9.
Motorolaj-betöltő nyílás
10.
Légtelenítő szivattyú *
11.
Légtelenítő csavar *
*
Motortípustól függően.
Page 210 of 404
Ellenőrzések
208
Folyadékszintek ellenőrzése
Motorolajszint
Az ellenőrzést elektromos szintmérő
esetén a gyújtás ráadásakor
a műszercsoporton található
motorolajszint-jelzővel, egyébként
pedig a szintmérő pálca segítségével
végezheti el.
Ellenőrizze rendszeresen az alábbi folyadékszinteket a szer viz- és garanciafüzetben leírtaknak megfelelően. Ellenkező értelmű ajánlás híján szükség
esetén végezze is el a feltöltést.
Jelentős szintcsökkenés esetén ellenőriztesse az adott folyadékkört a PEUGEOT hálózatban vagy egy szakszer vizben.
Két átvizsgálás (vagy olajcsere) között is
szükség lehet utántöltésre. A PEUGEOT
azt tanácsolja, hogy 5000 kilométerenként
ellenőriztesse az olajszintet, és szükség esetén
végeztesse el az utántöltést.
A motortérben történő beavatkozásoknál legyen óvatos, mert a motor egyes részei rendkívül forrók lehetnek (égési sérülés veszélye áll fenn),
és a hűtőventilátor is bármikor bekapcsolhat (levett gyújtásnál is).
Ha a szint az A
jelzés fölött vagy a B
jelzés
alatt van, ne indítsa be a motor t.
- A maximális szint (MAXI
)
túllépése esetén
forduljon a PEUGEOT hálózathoz vagy
egy szakszer vizhez (mert tönkremehet a
motor).
- A minimális szint (
MINI)
alatt
haladéktalanul töltse fel a szintet.
A = MA XI
A megbízható eredmény érdekében a szint
kézi ellenőrzését vízszintes talajon leparkolt
gépjárműben, legalább 30 perccel a gépjármű
leállítását követően kell elvégezni.
Ellenőrzés a szintmérő pálcával
B = MINI A szintmérő pálca motortérben található pontos
helyét illetően lásd a "Benzinmotorok", ill.
"Dízelmotorok" c. részt.
- A színes végénél fogva húzza ki a pálcát.
- Egy tiszta, nem bolyhosodó ronggyal
törölje meg a szárát.
- Ütközésig tegye vissza a helyére, majd újra
húzza ki és ellenőrizze a szintet: a szintnek
az A
és B
jelzések között kell lennie.
