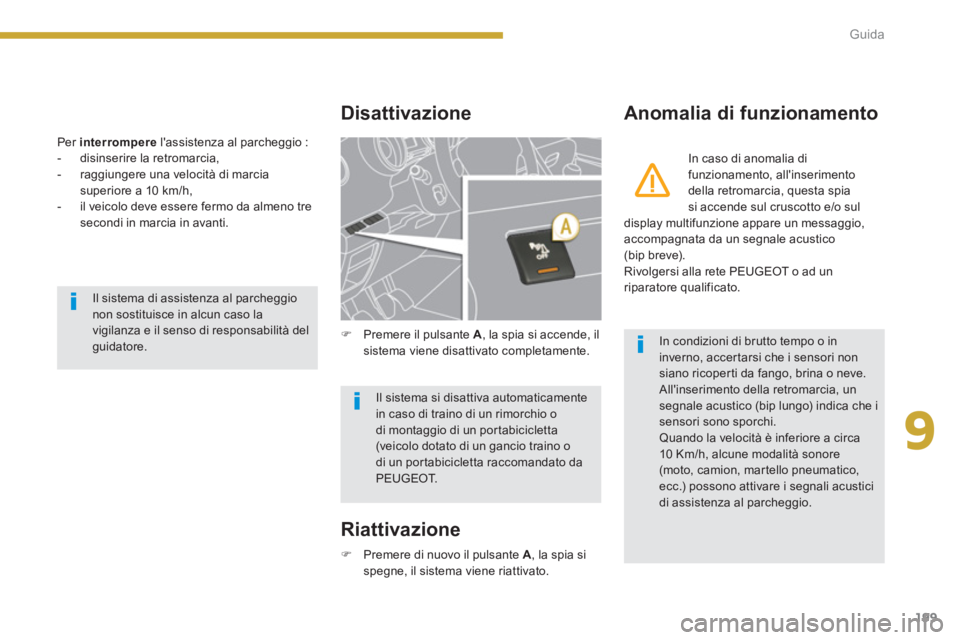

Guida
199
Per interrompere
l'assistenza al parcheggio :
- disinserire la retromarcia,
- raggiungere una velocità di marcia
superiore a 10 km/h,
- il veicolo deve essere fermo da almeno tre
secondi in marcia in avanti.
Disattivazione
Anomalia di funzionamento
Riattivazione
)
Premere il pulsante A
, la spia si accende, il
sistema viene disattivato completamente.
In caso di anomalia di
funzionamento, all'inserimento
della retromarcia, questa spia
si accende sul cruscotto e/o sul
display multifunzione appare un messaggio,
accompagnata da un segnale acustico
(bip breve).
Rivolgersi alla rete PEUGEOT o ad un
riparatore qualificato.
In condizioni di brutto tempo o in
inverno, accertarsi che i sensori non
siano ricoperti da fango, brina o neve.
All'inserimento della retromarcia, un
segnale acustico (bip lungo) indica che i
sensori sono sporchi.
Quando la velocità è inferiore a circa
10 Km/h, alcune modalità sonore
(moto, camion, martello pneumatico,
ecc.) possono attivare i segnali acustici
di assistenza al parcheggio.
Il sistema di assistenza al parcheggio
non sostituisce in alcun caso la
vigilanza e il senso di responsabilità del
guidatore.
Il sistema si disattiva automaticamente
in caso di traino di un rimorchio o
di montaggio di un portabicicletta
(veicolo dotato di un gancio traino o
di un portabicicletta raccomandato da
PEUGEOT.
)
Premere di nuovo il pulsante A
, la spia si
spegne, il sistema viene riattivato.
Page 202 of 404
Guida
200

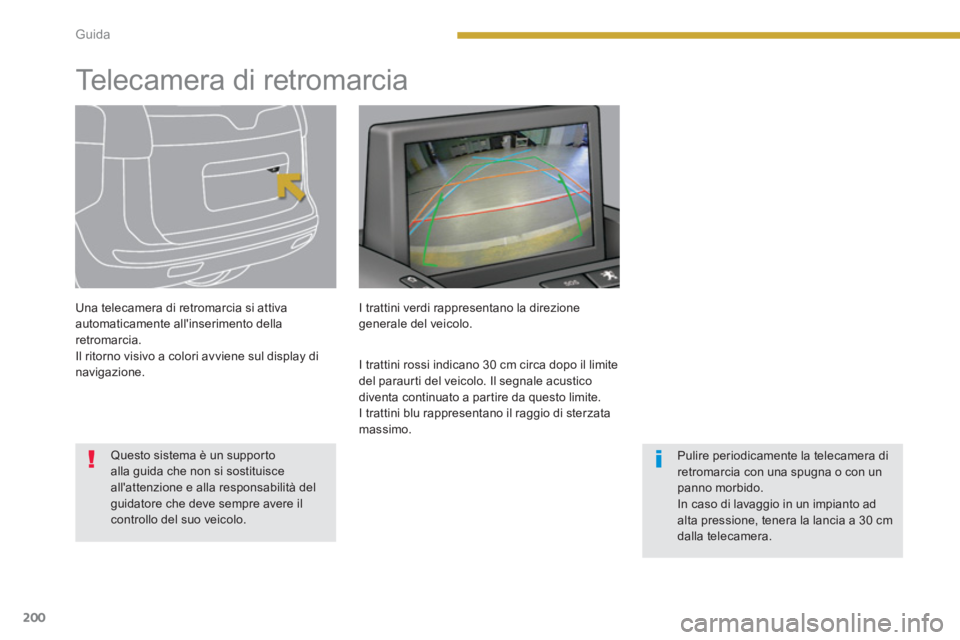

Telecamera di retromarcia
Una telecamera di retromarcia si attiva
automaticamente all'inserimento della
retromarcia.
Il ritorno visivo a colori avviene sul display di
navigazione.
Questo sistema è un supporto
alla guida che non si sostituisce
all'attenzione e alla responsabilità del
guidatore che deve sempre avere il
controllo del suo veicolo.
Pulire periodicamente la telecamera di
retromarcia con una spugna o con un
panno morbido.
In caso di lavaggio in un impianto ad
alta pressione, tenera la lancia a 30 cm
dalla telecamera.
I trattini verdi rappresentano la direzione
generale del veicolo.
I trattini rossi indicano 30 cm circa dopo il limite
del paraurti del veicolo. Il segnale acustico
diventa continuato a partire da questo limite.
I trattini blu rappresentano il raggio di sterzata
massimo.
Page 203 of 404
9
Guida
201

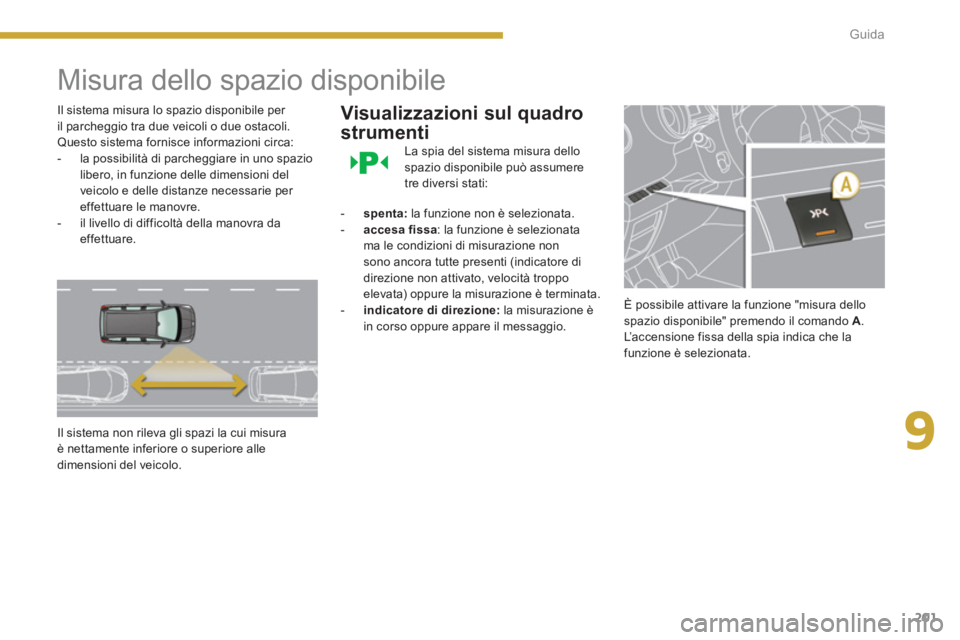

Misura dello spazio disponibile
Il sistema misura lo spazio disponibile per
il parcheggio tra due veicoli o due ostacoli.
Questo sistema fornisce informazioni circa:
- la possibilità di parcheggiare in uno spazio
libero, in funzione delle dimensioni del
veicolo e delle distanze necessarie per
effettuare le manovre.
- il livello di difficoltà della manovra da
effettuare.
Il sistema non rileva gli spazi la cui misura
è nettamente inferiore o superiore alle
dimensioni del veicolo.
Visualizzazioni sul quadro
strumenti
La spia del sistema misura dello
spazio disponibile può assumere
tre diversi stati:
- spenta:
la funzione non è selezionata.
- accesa fissa
: la funzione è selezionata
ma le condizioni di misurazione non
sono ancora tutte presenti (indicatore di
direzione non attivato, velocità troppo
elevata) oppure la misurazione è terminata.
- indicatore di direzione:
la misurazione è
in corso oppure appare il messaggio. È possibile attivare la funzione "misura dello
spazio disponibile" premendo il comando A
.
L’accensione fissa della spia indica che la
funzione è selezionata.
Page 204 of 404
Guida
202

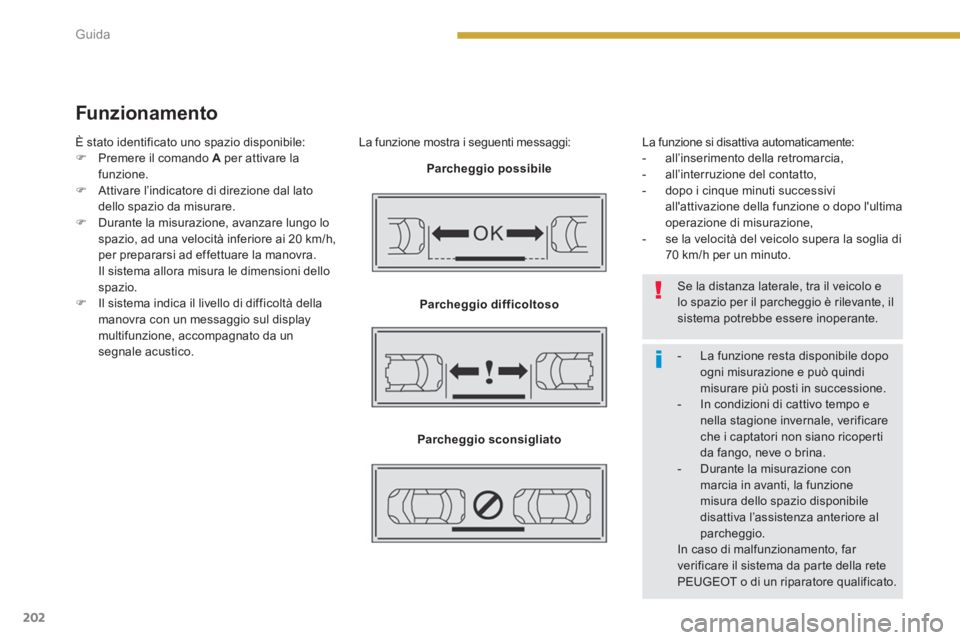

Funzionamento
La funzione mostra i seguenti messaggi:
Parcheggio possibile
Parcheggio difficoltoso
Parcheggio sconsigliato
La funzione si disattiva automaticamente:
- all’inserimento della retromarcia,
- all’interruzione del contatto,
- dopo i cinque minuti successivi
all'attivazione della funzione o dopo l'ultima
operazione di misurazione,
- se la velocità del veicolo supera la soglia di
70 km/h per un minuto.
Se la distanza laterale, tra il veicolo e
lo spazio per il parcheggio è rilevante, il
sistema potrebbe essere inoperante.
- La funzione resta disponibile dopo
ogni misurazione e può quindi
misurare più posti in successione.
- In condizioni di cattivo tempo e
nella stagione invernale, verificare
che i captatori non siano ricoperti
da fango, neve o brina.
- Durante la misurazione con
marcia in avanti, la funzione
misura dello spazio disponibile
disattiva l’assistenza anteriore al
parcheggio.
In caso di malfunzionamento, far
verificare il sistema da parte della rete
PEUGEOT o di un riparatore qualificato.
È stato identificato uno spazio disponibile:
)
Premere il comando A
per attivare la
funzione.
)
Attivare l’indicatore di direzione dal lato
dello spazio da misurare.
)
Durante la misurazione, avanzare lungo lo
spazio, ad una velocità inferiore ai 20 km/h,
per prepararsi ad effettuare la manovra.
Il sistema allora misura le dimensioni dello
spazio.
)
Il sistema indica il livello di difficoltà della
manovra con un messaggio sul display
multifunzione, accompagnato da un
segnale acustico.
Page 205 of 404
10
Ver if ic he
203
PEUGEOT & TOTAL
PARTNER NELLE PERFORMANCE
E NELLA RIDUZIONE DEL
CONSUMO DI CARBURANTE
L'innovazione al servizio delle
performance
I team di Ricerca e Sviluppo TOTAL elaborano per
PEUGEOT dei lubrificanti che corrispondono alle ultime
innovazioni tecniche dei veicoli PEUGEOT.
Potrà avere la certezza di ottenere le migliori prestazioni
ed una durata di vita massima del motore.
Riduzione delle emissioni inquinanti
I lubrificanti TOTAL sono formulati per ottimizzare il
rendimento delle motorizzazioni e la protezione dei sistemi
di post-trattamento. È di primaria importanza rispettare i
consigli per la manutenzione PEUGEOT per garantirne il
corretto funzionamento.
RACCOMANDA
Page 206 of 404
Ver if ic he
204

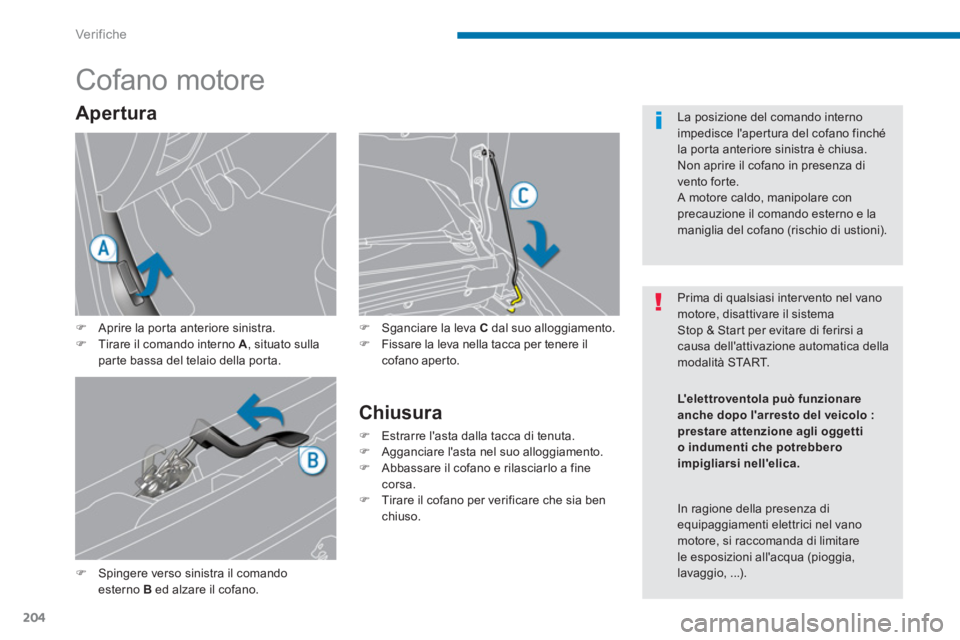

Cofano motore
)
Spingere verso sinistra il comando
esterno B
ed alzare il cofano.
)
Sganciare la leva C
dal suo alloggiamento.
)
Fissare la leva nella tacca per tenere il
cofano aperto.
Chiusura
)
Estrarre l'asta dalla tacca di tenuta.
)
Agganciare l'asta nel suo alloggiamento.
)
Abbassare il cofano e rilasciarlo a fine
corsa.
)
Tirare il cofano per verificare che sia ben
chiuso.
Apertura
)
Aprire la porta anteriore sinistra.
)
Tirare il comando interno A
, situato sulla
parte bassa del telaio della porta.
Prima di qualsiasi inter vento nel vano
motore, disattivare il sistema
Stop & Start per evitare di ferirsi a
causa dell'attivazione automatica della
modalità START. La posizione del comando interno
impedisce l'apertura del cofano finché
la porta anteriore sinistra è chiusa.
Non aprire il cofano in presenza di
vento forte.
A motore caldo, manipolare con
precauzione il comando esterno e la
maniglia del cofano (rischio di ustioni).
L'elettroventola può funzionare
anche dopo l'arresto del veicolo :
prestare attenzione agli oggetti
o indumenti che potrebbero
impigliarsi nell'elica.
In ragione della presenza di
equipaggiamenti elettrici nel vano
motore, si raccomanda di limitare
le esposizioni all'acqua (pioggia,
lavaggio, ...).
Page 207 of 404
10
Ver if ic he
205

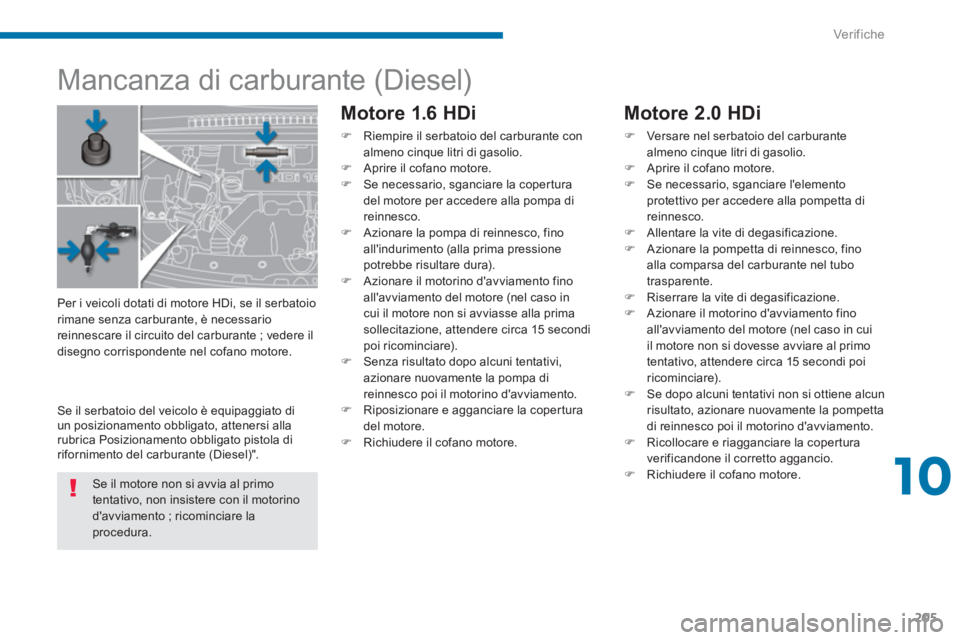

Mancanza di carburante (Diesel)
Motore 1.6 HDi
)
Riempire il serbatoio del carburante con
almeno cinque litri di gasolio.
)
Aprire il cofano motore.
)
Se necessario, sganciare la copertura
del motore per accedere alla pompa di
reinnesco.
)
Azionare la pompa di reinnesco, fino
all'indurimento (alla prima pressione
potrebbe risultare dura).
)
A zionare il motorino d'avviamento fino
all'avviamento del motore (nel caso in
cui il motore non si avviasse alla prima
sollecitazione, attendere circa 15 secondi
poi ricominciare).
)
Senza risultato dopo alcuni tentativi,
azionare nuovamente la pompa di
reinnesco poi il motorino d'avviamento.
)
Riposizionare e agganciare la copertura
del motore.
)
Richiudere il cofano motore.
Motore 2.0 HDi
)
Versare nel serbatoio del carburante
almeno cinque litri di gasolio.
)
Aprire il cofano motore.
)
Se necessario, sganciare l'elemento
protettivo per accedere alla pompetta di
reinnesco.
)
Allentare la vite di degasificazione.
)
Azionare la pompetta di reinnesco, fino
alla comparsa del carburante nel tubo
trasparente.
)
Riserrare la vite di degasificazione.
)
A zionare il motorino d'avviamento fino
all'avviamento del motore (nel caso in cui
il motore non si dovesse avviare al primo
tentativo, attendere circa 15 secondi poi
ricominciare).
)
Se dopo alcuni tentativi non si ottiene alcun
risultato, azionare nuovamente la pompetta
di reinnesco poi il motorino d'avviamento.
)
Ricollocare e riagganciare la copertura
verificandone il corretto aggancio.
)
Richiudere il cofano motore.
Per i veicoli dotati di motore HDi, se il serbatoio
rimane senza carburante, è necessario
reinnescare il circuito del carburante ; vedere il
disegno corrispondente nel cofano motore.
Se il serbatoio del veicolo è equipaggiato di
un posizionamento obbligato, attenersi alla
rubrica Posizionamento obbligato pistola di
rifornimento del carburante (Diesel)".
Se il motore non si avvia al primo
tentativo, non insistere con il motorino
d'avviamento ; ricominciare la
procedura.
Page 208 of 404
Ver if ic he
206

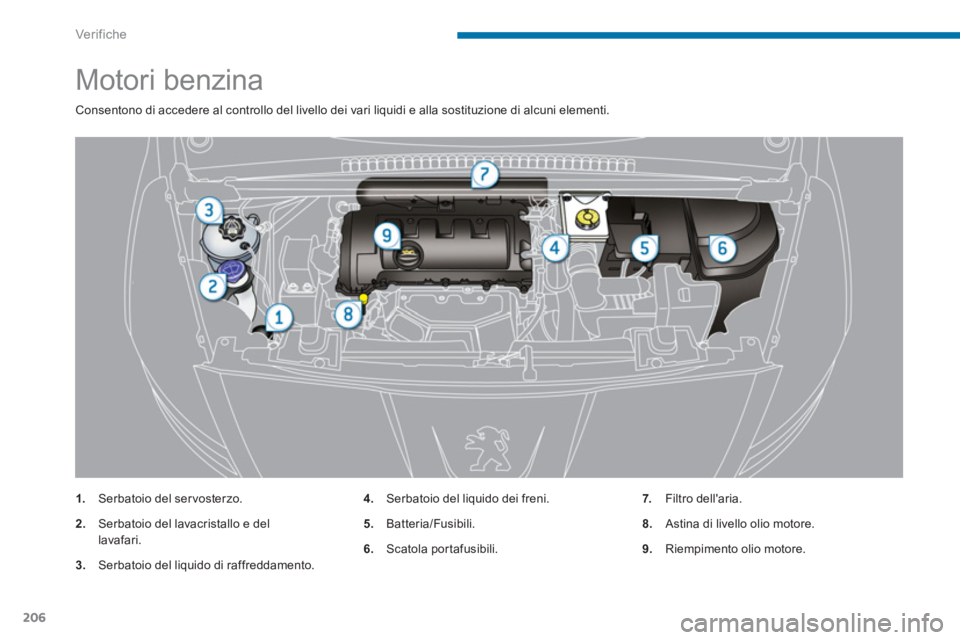

Motori benzina
Consentono di accedere al controllo del livello dei vari liquidi e alla sostituzione di alcuni elementi.
1.
Serbatoio del ser vosterzo.
2.
Serbatoio del lavacristallo e del
lavafari.
3.
Serbatoio del liquido di raffreddamento.
4.
Serbatoio del liquido dei freni.
5.
Batteria/Fusibili.
6.
Scatola portafusibili.
7.
Filtro dell'aria.
8.
Astina di livello olio motore.
9.
Riempimento olio motore.
Page 209 of 404
10
Ver if ic he
207

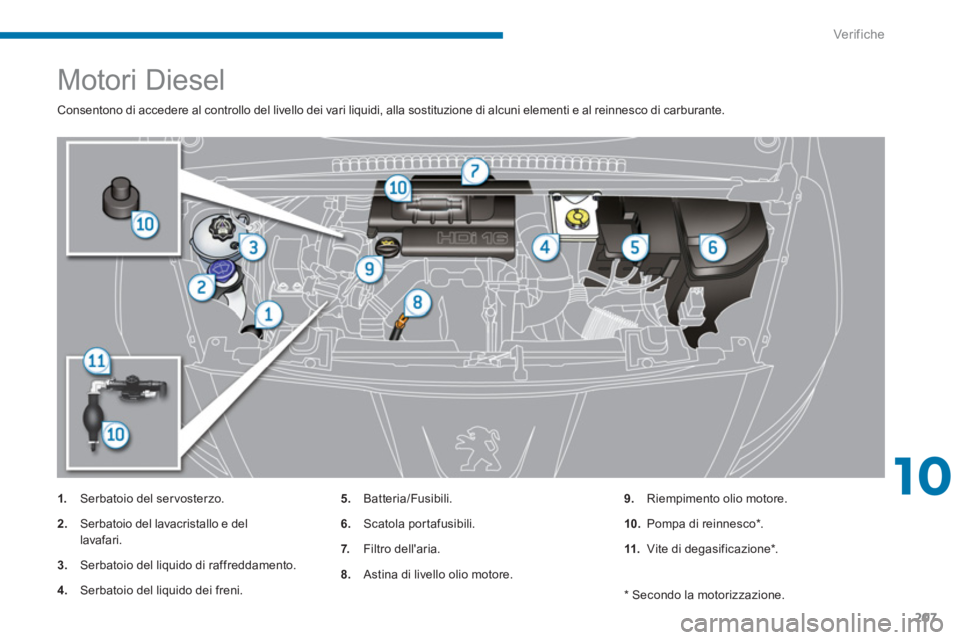

Motori Diesel
Consentono di accedere al controllo del livello dei vari liquidi, alla sostituzione di alcuni elementi e al reinnesco di carburante.
1.
Serbatoio del ser vosterzo.
2.
Serbatoio del lavacristallo e del
lavafari.
3.
Serbatoio del liquido di raffreddamento.
4.
Serbatoio del liquido dei freni.
5.
Batteria/Fusibili.
6.
Scatola portafusibili.
7.
Filtro dell'aria.
8.
Astina di livello olio motore.
9.
Riempimento olio motore.
10.
Pompa di reinnesco * .
11.
Vite di degasificazione * .
* Secondo la motorizzazione.
Page 210 of 404
Ver if ic he
208
Ver ifi ca dei livelli
Livello dell'olio motore
La verifica viene effettuata
all'inserimento del contatto, sia
con l'indicatore di livello dell'olio
sul quadro strumenti, per i veicoli
equipaggiati di indicatore elettrico,
sia con l'astina manuale.
Verificare regolarmente tutti i livelli rispettando quando indicato nel libretto di manutenzione e di garanzia . Salvo indicazione contraria, effettuare i rabbocchi, se necessari.
In caso di notevole riduzione di uno dei livelli, far verificare il relativo circuito dalla rete PEUGEOT o da un riparatore qualificato.
È normale dover effettuare dei rabbocchi d'olio
tra due tagliandi di manutenzione (o cambi
d'olio). PEUGEOT raccomanda un controllo,
con rabbocco, se necessario, ogni 5 000 km.
Durante gli interventi nel cofano motore prestare attenzione, poiché alcune zone del motore possono essere estremamente calde (rischio di
scottature) ed il motoventilatore potrebbe inserirsi in qualsiasi momento (anche a contatto interrotto).

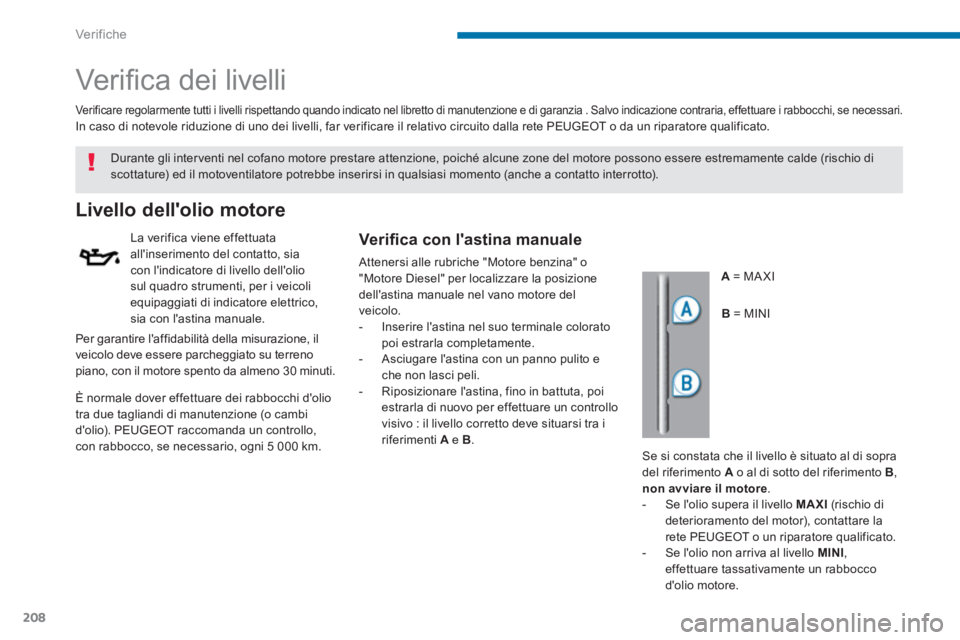

Se si constata che il livello è situato al di sopra
del riferimento A
o al di sotto del riferimento B
,
non avviare il motore
.
- Se l'olio supera il livello MAXI
(rischio di
deterioramento del motor), contattare la
rete PEUGEOT o un riparatore qualificato.
- Se l'olio non arriva al livello MINI
,
effettuare tassativamente un rabbocco
d'olio motore.
A
= MA XI
Per garantire l'affidabilità della misurazione, il
veicolo deve essere parcheggiato su terreno
piano, con il motore spento da almeno 30 minuti.
Verifi ca con l'astina manuale
B = MINI Attenersi alle rubriche "Motore benzina" o
"Motore Diesel" per localizzare la posizione
dell'astina manuale nel vano motore del
veicolo.
- Inserire l'astina nel suo terminale colorato
poi estrarla completamente.
- Asciugare l'astina con un panno pulito e
che non lasci peli.
- Riposizionare l'astina, fino in battuta, poi
estrarla di nuovo per effettuare un controllo
visivo : il livello corretto deve situarsi tra i
riferimenti A
e B
.
