Page 141 of 404
7
Sécurité des enfants
139
Sièges enfants recommandés par PEUGEOT
Groupe 0+ : de la naissance à 13 kg
Groupe 1 : de 9 à 18 kg
L1
«RÖMER /BRITA X Baby-Safe Plus».
S’installe dos à la route.
L2
«RÖMER Duo Plus ISOFIX».
Groupes 2 et 3 : de 15 à 36 kg
L5
«KLIPPAN Optima».
A partir d’environ 6 ans (22 kg), seule la
rehausse est utilisée.
L6
«RÖMER KIDFIX».
Peut être fixé sur les ancrages ISOFIX du
véhicule. L’enfant est retenu par la ceinture de
sécurité. PEUGEOT vous propose une gamme complète de sièges enfants référencés se fixant à l’aide d’une ceinture de sécurité trois points
.

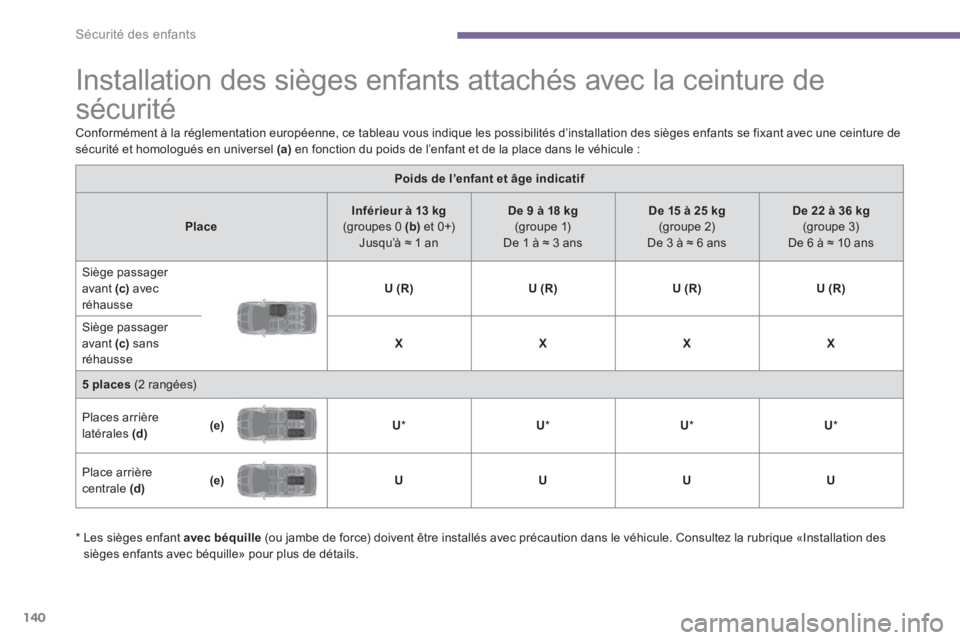

Page 142 of 404
Sécurité des enfants
140
Installation des sièges enfants attachés avec la ceinture de
sécurité
Conformément à la réglementation européenne, ce tableau vous indique les possibilités d’installation des sièges enfants se fixant avec une ceinture de
sécurité et homologués en universel (a)
en fonction du poids de l’enfant et de la place dans le véhicule :
Poids de l’enfant et âge indicatif
Place
Inférieur à 13 kg
(groupes 0 (b)
et 0+)
Jusqu’à ≈ 1 an
De 9 à 18 kg
(groupe 1)
De 1 à ≈ 3 ans
De 15 à 25 kg
(groupe 2)
De 3 à ≈ 6 ans
De 22 à 36 kg
(groupe 3)
De 6 à ≈ 10 ans
Siège passager
avant (c)
avec
réhausse
U (R)
U (R)
U (R)
U (R)
Siège passager
avant (c)
sans
réhausse
X
X
X
X
5 places
(2 rangées)
Places arrière
latérales (d)
(e)
U
*
U
*
U
*
U
*
Place arrière
centrale (d)
(e)
U
U
U
U
*
Les sièges enfant avec béquille
(ou jambe de force) doivent être installés avec précaution dans le véhicule. Consultez la rubrique «Installation des
sièges enfants avec béquille» pour plus de détails.
Page 143 of 404
7
Sécurité des enfants
141
Enlevez et rangez l’appui-tête avant
d’installer un siège enfant avec dossier
à un place passager. Remettez l’appui-
tête en place une fois que le siège
enfant a été enlevé.
a :
siège enfant universel, siège enfant pouvant
s’installer dans tous les véhicules avec la
ceinture de sécurité.
b :
groupe 0, de la naissance à 10 kg. Les
nacelles et les «lits auto» ne peuvent pas
être installés en place passager avant.
c :
consultez la législation en vigueur dans
votre pays, avant d’installer votre enfant à
cette place.
d :
pour installer un siège enfant en place
arrière, «dos à la route» ou «face à
la route», avancez le siège avant,
puis redressez le dossier pour laisser
suffisamment de place au siège enfant et
aux jambes de l’enfant.
e :
pour installer un siège enfant en place
arrière, «dos à la route» ou «face à la
route», réglez le siège arrière sur la position
longitudinale arrière maximum, dossier
redressé.
U :
place adaptée à l’installation d’un siège
enfant s’attachant avec une ceinture de
sécurité et homologué en universel, «dos à
la route» et /ou «face à la route».
U (R) :
idem U
, avec le siège du véhicule qui
doit être réglé dans la position la plus
haute.
L- :
seuls les sièges enfant indiqués peuvent
être installés à la place concernée (suivant
destination).
X :
place non adaptée à l’installation d’un siège
enfant du groupe de poids indiqué.

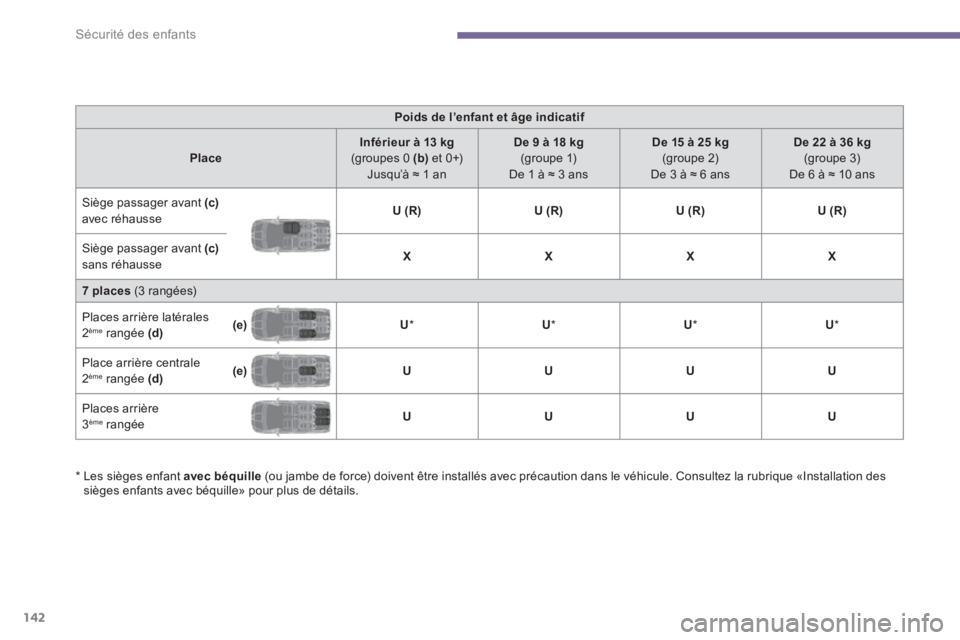

Page 144 of 404
Sécurité des enfants
142
Poids de l’enfant et âge indicatif
Place
Inférieur à 13 kg
(groupes 0 (b)
et 0+)
Jusqu’à ≈ 1 an
De 9 à 18 kg
(groupe 1)
De 1 à ≈ 3 ans
De 15 à 25 kg
(groupe 2)
De 3 à ≈ 6 ans
De 22 à 36 kg
(groupe 3)
De 6 à ≈ 10 ans
Siège passager avant (c)
avec réhausse
U (R)
U (R)
U (R)
U (R)
Siège passager avant (c)
sans réhausse
X
X
X
X
7 places
(3 rangées)
Places arrière latérales
2 ème rangée (d)
(e)
U
*
U
*
U
*
U
*
Place arrière centrale
2
ème rangée (d)
(e)
U
U
U
U
Places arrière
3
ème rangée
U
U
U
U
*
Les sièges enfant avec béquille
(ou jambe de force) doivent être installés avec précaution dans le véhicule. Consultez la rubrique «Installation des
sièges enfants avec béquille» pour plus de détails.

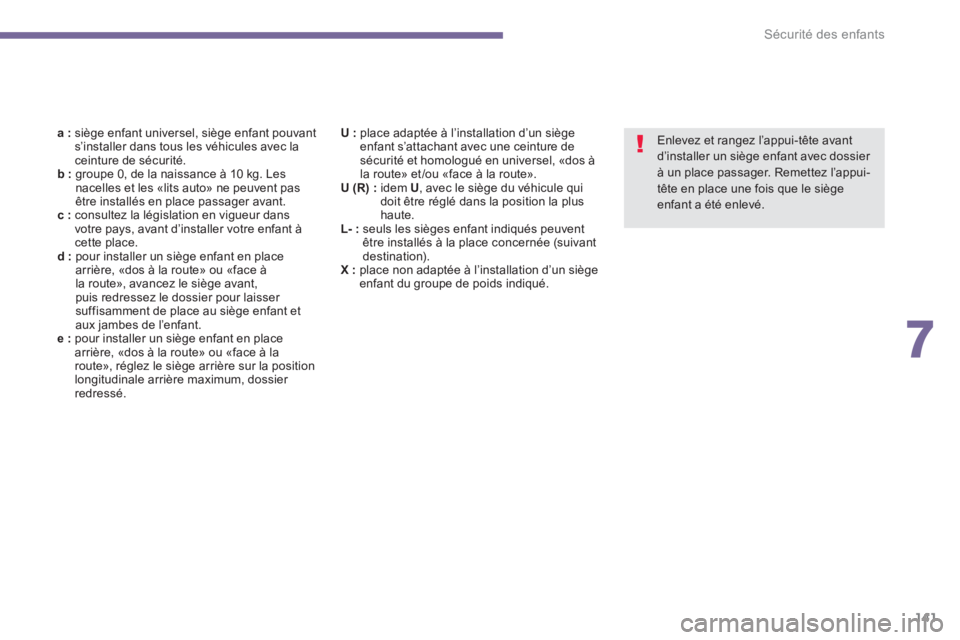

Page 145 of 404
7
Sécurité des enfants
143
a :
siège enfant universel, siège enfant pouvant
s’installer dans tous les véhicules avec la
ceinture de sécurité.
b :
groupe 0, de la naissance à 10 kg. Les
nacelles et les «lits auto» ne peuvent pas
être installés en place passager avant ou en
3
ème rangée.
c :
consultez la législation en vigueur dans
votre pays, avant d’installer votre enfant à
cette place.
d :
pour installer un siège enfant en place
arrière, «dos à la route» ou «face à
la route», avancez le siège avant,
puis redressez le dossier pour laisser
suffisamment de place au siège enfant et
aux jambes de l’enfant.
e :
pour installer un siège enfant en place
arrière, «dos à la route» ou «face à la
route», réglez le siège arrière sur la position
longitudinale arrière maximum, dossier
redressé.
Enlevez et rangez l’appui-tête avant
d’installer un siège enfant avec dossier
à un place passager. Remettez l’appui-
tête en place une fois que le siège
enfant a été enlevé.
U :
place adaptée à l’installation d’un siège
enfant s’attachant avec une ceinture de
sécurité et homologué en universel, «dos à
la route» et /ou «face à la route».
U (R) :
idem U
, avec le siège du véhicule qui
doit être réglé dans la position la plus
haute.
L- :
seuls les sièges enfant indiqués peuvent
être installés à la place concernée (suivant
destination).
X :
place non adaptée à l’installation d’un siège
enfant du groupe de poids indiqué.

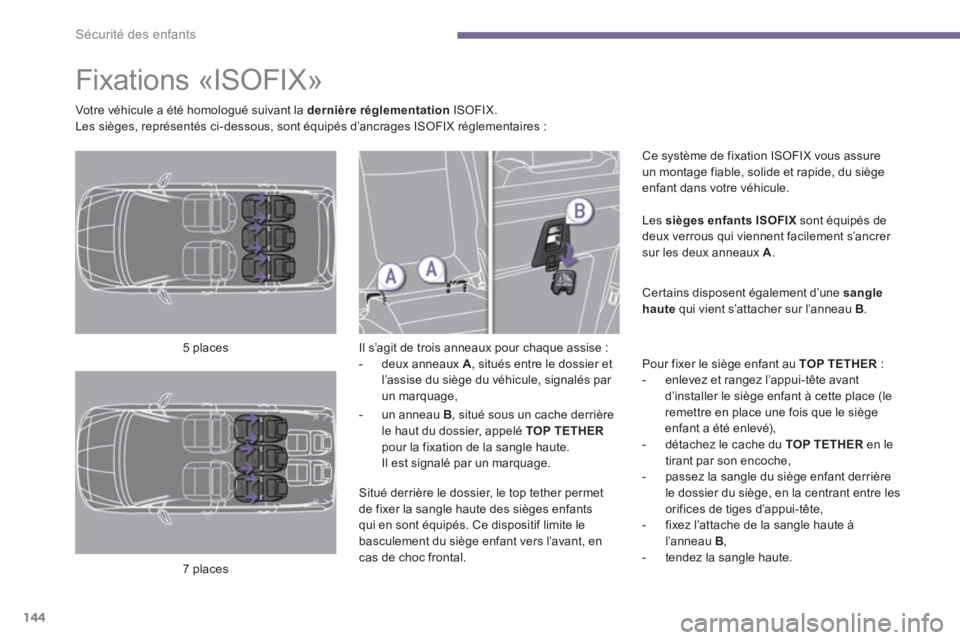

Page 146 of 404
Sécurité des enfants
144
Fixations «ISOFIX»
Il s’agit de trois anneaux pour chaque assise :
- deux anneaux A
, situés entre le dossier et
l’assise du siège du véhicule, signalés par
un marquage,
Ce système de fixation ISOFIX vous assure
un montage fiable, solide et rapide, du siège
enfant dans votre véhicule.
Les sièges enfants ISOFIX
sont équipés de
deux verrous qui viennent facilement s’ancrer
sur les deux anneaux A
.
Certains disposent également d’une sangle
haute
qui vient s’attacher sur l’anneau B
.
Pour fixer le siège enfant au TOP TETHER
:
- enlevez et rangez l’appui-tête avant
d’installer le siège enfant à cette place (le
remettre en place une fois que le siège
enfant a été enlevé),
- détachez le cache du TOP TETHER
en le
tirant par son encoche,
- passez la sangle du siège enfant derrière
le dossier du siège, en la centrant entre les
orifices de tiges d’appui-tête,
- fixez l’attache de la sangle haute à
l’anneau B
,
- tendez la sangle haute.
5 places
7 places
Votre véhicule a été homologué suivant la dernière réglementation
ISOFIX.
Les sièges, représentés ci-dessous, sont équipés d’ancrages ISOFIX réglementaires :
- un anneau B
, situé sous un cache derrière
le haut du dossier, appelé TOP TETHER
pour la fixation de la sangle haute.
Il est signalé par un marquage.
Situé derrière le dossier, le top tether permet
de fixer la sangle haute des sièges enfants
qui en sont équipés. Ce dispositif limite le
basculement du siège enfant vers l’avant, en
cas de choc frontal.

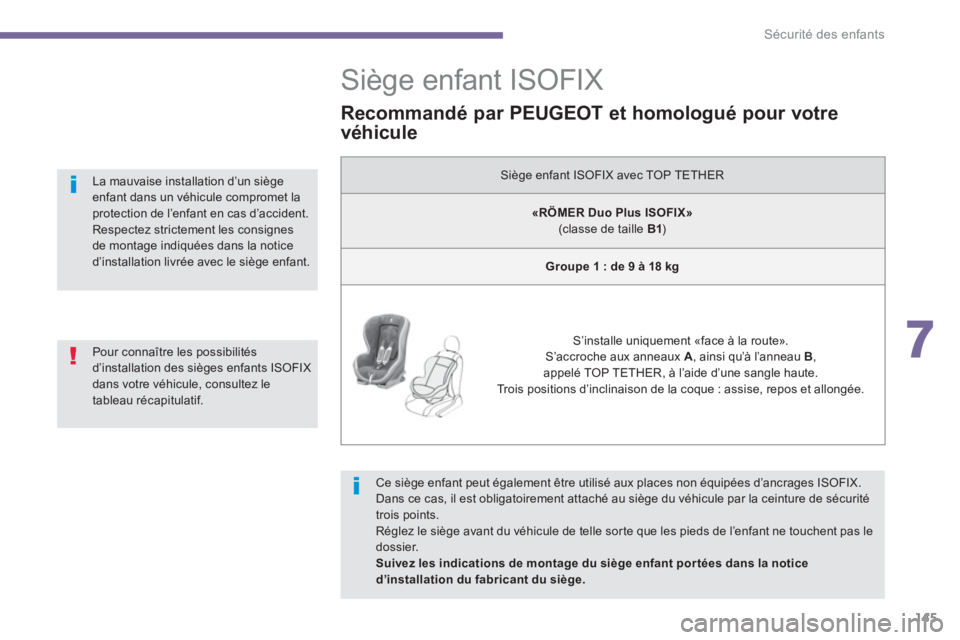

Page 147 of 404
7
Sécurité des enfants
145
Siège enfant ISOFIX
Ce siège enfant peut également être utilisé aux places non équipées d’ancrages ISOFIX.
Dans ce cas, il est obligatoirement attaché au siège du véhicule par la ceinture de sécurité
trois points.
Réglez le siège avant du véhicule de telle sorte que les pieds de l’enfant ne touchent pas le
dossier.
Suivez les indications de montage du siège enfant por tées dans la notice
d’installation du fabricant du siège.
Pour connaître les possibilités
d’installation des sièges enfants ISOFIX
dans votre véhicule, consultez le
tableau récapitulatif.
La mauvaise installation d’un siège
enfant dans un véhicule compromet la
protection de l’enfant en cas d’accident.
Respectez strictement les consignes
de montage indiquées dans la notice
d’installation livrée avec le siège enfant.
Recommandé par PEUGEOT et homologué pour votre
véhicule
Siège enfant ISOFIX avec TOP TETHER
«RÖMER Duo Plus ISOFIX»
(classe de taille B1
)
Groupe 1 : de 9 à 18 kg
S’installe uniquement «face à la route».
S’accroche aux anneaux A
, ainsi qu’à l’anneau B
,
appelé TOP TETHER, à l’aide d’une sangle haute.
Trois positions d’inclinaison de la coque : assise, repos et allongée.

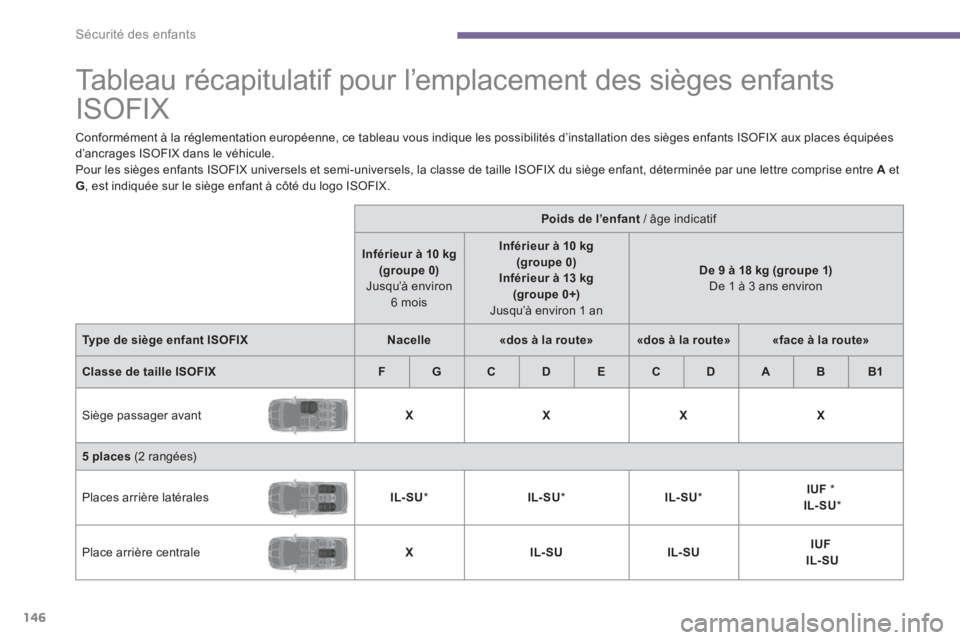

Page 148 of 404
Sécurité des enfants
146
Tableau récapitulatif pour l’emplacement des sièges enfants
ISOFIX
Conformément à la réglementation européenne, ce tableau vous indique les possibilités d’installation des sièges enfants ISOFIX aux places équipées
d’ancrages ISOFIX dans le véhicule.
Pour les sièges enfants ISOFIX universels et semi-universels, la classe de taille ISOFIX du siège enfant, déterminée par une lettre comprise entre A
et
G
, est indiquée sur le siège enfant à côté du logo ISOFIX.
Poids de l’enfant
/ âge indicatif
Inférieur à 10 kg
(groupe 0)
Jusqu’à environ
6 mois
Inférieur à 10 kg
(groupe 0)
Inférieur à 13 kg
(groupe 0+)
Jusqu’à environ 1 an
De 9 à 18 kg (groupe 1)
De 1 à 3 ans environ
Type de siège enfant ISOFIX
Nacelle
«dos à la route»
«dos à la route»
«face à la route»
Classe de taille ISOFIX
F
G
C
D
E
C
D
A
B
B1
Siège passager avant
X
X
X
X
5 places
(2 rangées)
Places arrière latérales
IL-SU
*
IL-SU
*
IL-SU
*
IUF
*
IL-SU
*
Place arrière centrale
X
IL-SU
IL-SU
IUF
IL-SU

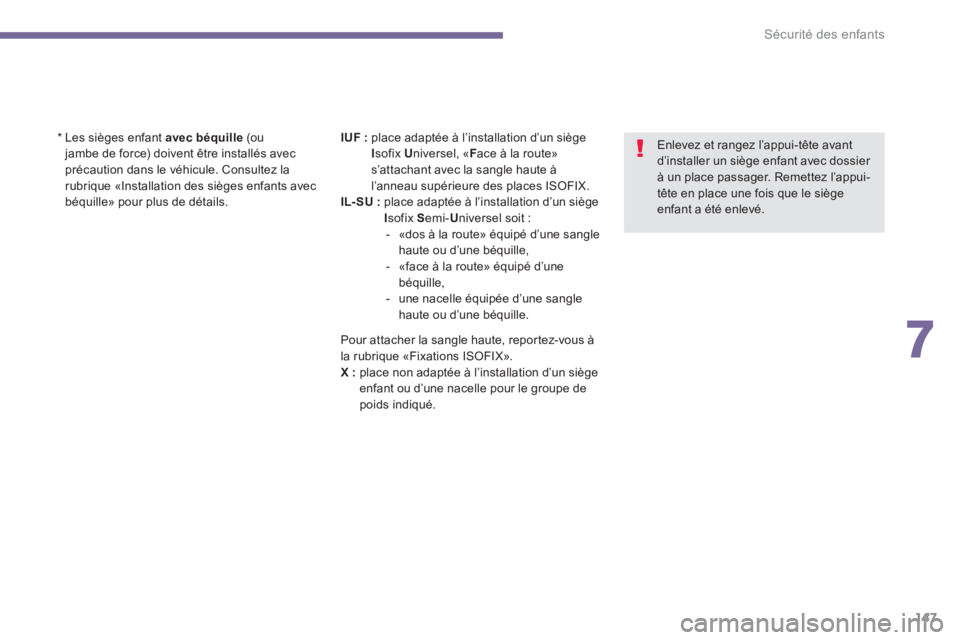

Page 149 of 404
7
Sécurité des enfants
147
Enlevez et rangez l’appui-tête avant
d’installer un siège enfant avec dossier
à un place passager. Remettez l’appui-
tête en place une fois que le siège
enfant a été enlevé.
*
Les sièges enfant avec béquille
(ou
jambe de force) doivent être installés avec
précaution dans le véhicule. Consultez la
rubrique «Installation des sièges enfants avec
béquille» pour plus de détails.
IUF :
place adaptée à l’installation d’un siège
I
sofix U
niversel, « F
ace à la route»
s’attachant avec la sangle haute à
l’anneau supérieure des places ISOFIX.
IL- SU :
place adaptée à l’installation d’un siège
I
sofix S
emi- U
niversel soit :
- «dos à la route» équipé d’une sangle
haute ou d’une béquille,
- «face à la route» équipé d’une
béquille,
- une nacelle équipée d’une sangle
haute ou d’une béquille.
Pour attacher la sangle haute, reportez-vous à
la rubrique «Fixations ISOFIX».
X :
place non adaptée à l’installation d’un siège
enfant ou d’une nacelle pour le groupe de
poids indiqué.
Page 150 of 404
Sécurité des enfants
148
Poids de l’enfant
/ âge indicatif
Inférieur à 10 kg
(groupe 0)
Jusqu’à environ
6 mois
Inférieur à 10 kg
(groupe 0)
Inférieur à 13 kg
(groupe 0+)
Jusqu’à environ 1 an
De 9 à 18 kg (groupe 1)
De 1 à 3 ans environ
Type de siège enfant ISOFIX
Nacelle
«dos à la route»
«dos à la route»
«face à la route»
Classe de taille ISOFIX
F
G
C
D
E
C
D
A
B
B1
Siège passager avant
X
X
X
X
7 places
(3 rangées)
Places arrière latérales
2
ème rangée
IL-SU
*
IL-SU
*
IL-SU
*
IUF
*
IL-SU
*
Place arrière centrale
2
ème rangée
X
IL-SU
IL-SU
IUF
IL-SU
Places arrière
3
ème rangée
Non ISOFIX
