5
Visibilité
109

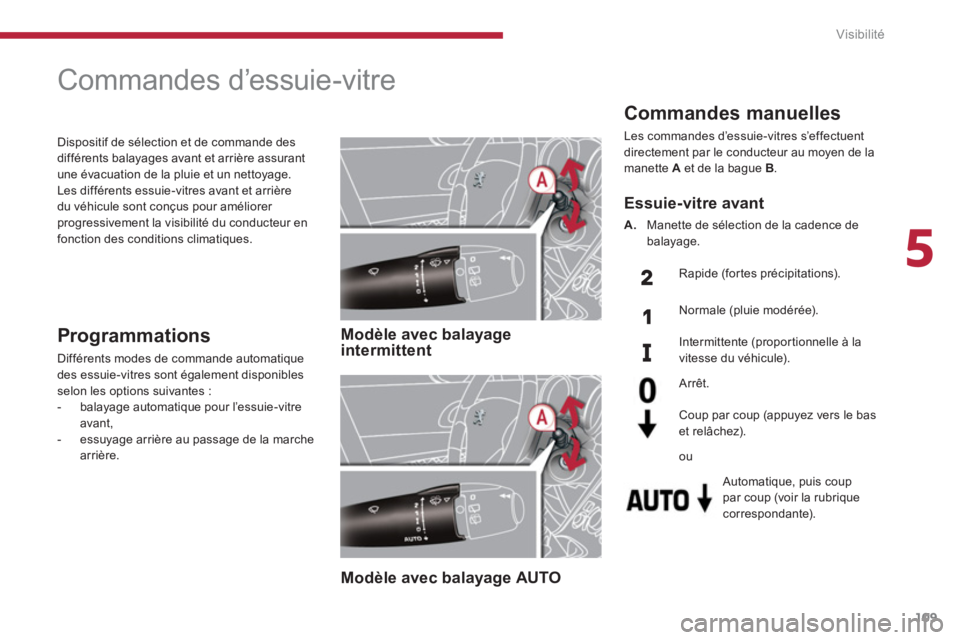

Commandes d’essuie-vitre
Modèle avec balayage
intermittent
Modèle avec balayage AUTO
Programmations
Différents modes de commande automatique
des essuie-vitres sont également disponibles
selon les options suivantes :
- balayage automatique pour l’essuie-vitre
avant,
- essuyage arrière au passage de la marche
arrière.
Dispositif de sélection et de commande des
différents balayages avant et arrière assurant
une évacuation de la pluie et un nettoyage.
Les différents essuie-vitres avant et arrière
du véhicule sont conçus pour améliorer
progressivement la visibilité du conducteur en
fonction des conditions climatiques.
Commandes manuelles
Les commandes d’essuie-vitres s’effectuent
directement par le conducteur au moyen de la
manette A
et de la bague B
.
Essuie-vitre avant
A.
Manette de sélection de la cadence de
balayage.
Rapide (fortes précipitations).
Normale (pluie modérée).
Intermittente (proportionnelle à la
vitesse du véhicule).
Automatique, puis coup
par coup (voir la rubrique
correspondante).
Arrêt.
Coup par coup (appuyez vers le bas
et relâchez).
ou
Page 112 of 404
Visibilité
110

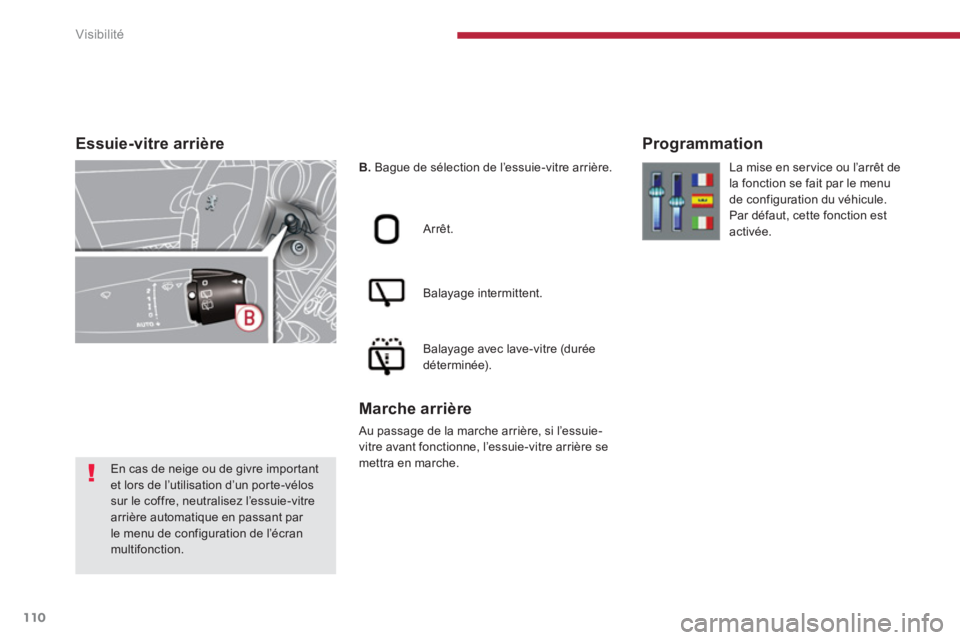

Essuie-vitre arrière
B.
Bague de sélection de l’essuie-vitre arrière.
Arrêt.
Balayage intermittent.
Balayage avec lave-vitre (durée
déterminée).
Marche arrière
Au passage de la marche arrière, si l’essuie-
vitre avant fonctionne, l’essuie-vitre arrière se
mettra en marche.
Programmation
La mise en ser vice ou l’arrêt de
la fonction se fait par le menu
de configuration du véhicule.
Par défaut, cette fonction est
activée.
En cas de neige ou de givre important
et lors de l’utilisation d’un porte-vélos
sur le coffre, neutralisez l’essuie-vitre
arrière automatique en passant par
le menu de configuration de l’écran
multifonction.
Page 113 of 404
5
Visibilité
111

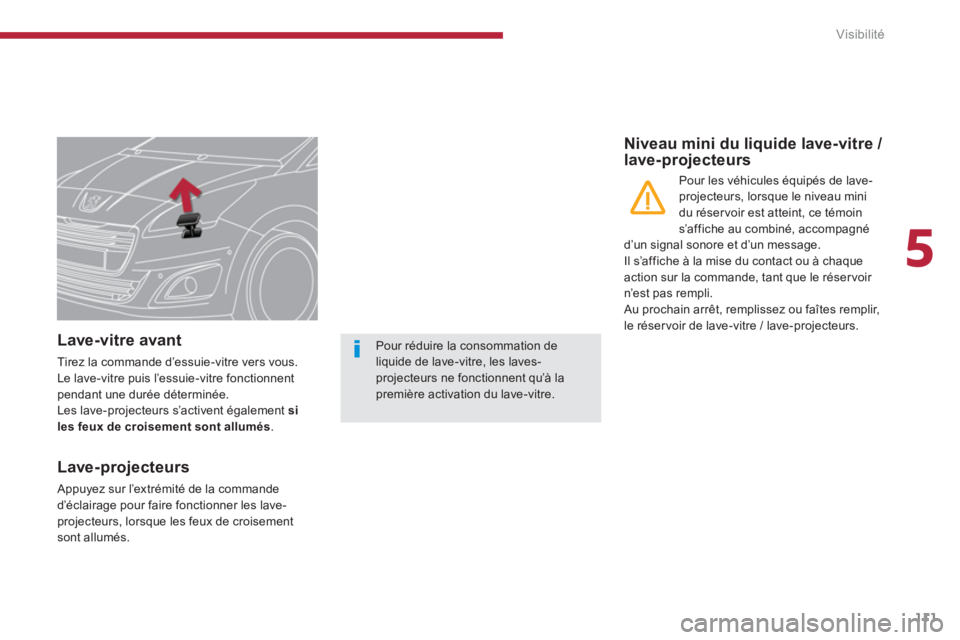

Lave-vitre avant
Tirez la commande d’essuie-vitre vers vous.
Le lave-vitre puis l’essuie-vitre fonctionnent
pendant une durée déterminée.
Les lave-projecteurs s’activent également si
les feux de croisement sont allumés
.
Niveau mini du liquide lave-vitre /
lave-projecteurs
Pour les véhicules équipés de lave-
projecteurs, lorsque le niveau mini
du réser voir est atteint, ce témoin
s’affiche au combiné, accompagné
d’un signal sonore et d’un message.
Il s’affiche à la mise du contact ou à chaque
action sur la commande, tant que le réservoir
n’est pas rempli.
Au prochain arrêt, remplissez ou faîtes remplir,
le réser voir de lave-vitre / lave-projecteurs.
Lave-projecteurs
Appuyez sur l’extrémité de la commande
d’éclairage pour faire fonctionner les lave-
projecteurs, lorsque les feux de croisement
sont allumés.
Pour réduire la consommation de
liquide de lave-vitre, les laves-
projecteurs ne fonctionnent qu’à la
première activation du lave-vitre.
Page 114 of 404
Visibilité
112

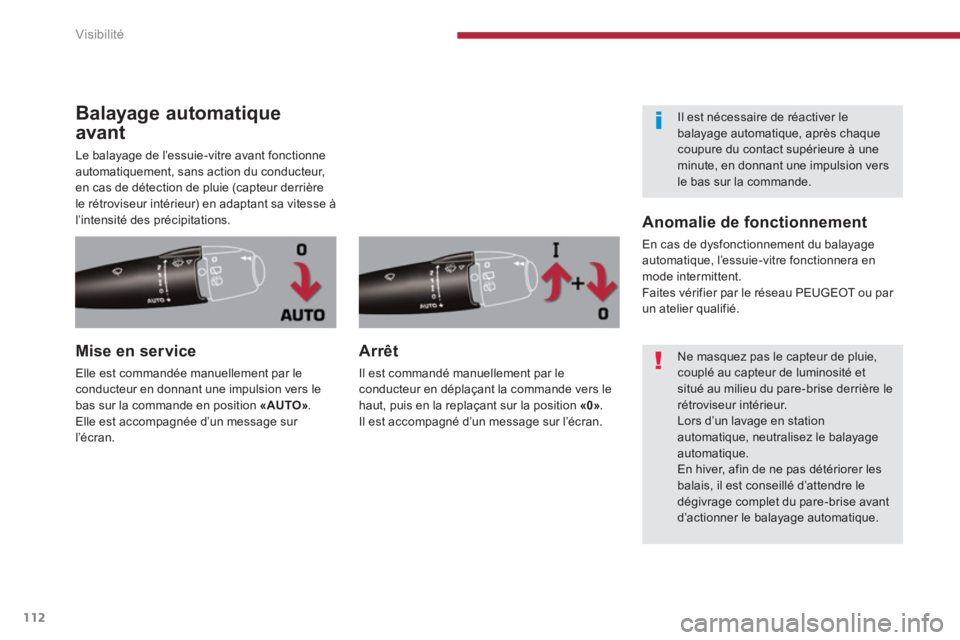

Balayage automatique
avant
Le balayage de l’essuie-vitre avant fonctionne
automatiquement, sans action du conducteur,
en cas de détection de pluie (capteur derrière
le rétroviseur intérieur) en adaptant sa vitesse à
l’intensité des précipitations.
Mise en service
Elle est commandée manuellement par le
conducteur en donnant une impulsion vers le
bas sur la commande en position «AUTO»
.
Elle est accompagnée d’un message sur
l’écran.
Arrêt
Il est commandé manuellement par le
conducteur en déplaçant la commande vers le
haut, puis en la replaçant sur la position «0»
.
Il est accompagné d’un message sur l’écran.
Anomalie de fonctionnement
En cas de dysfonctionnement du balayage
automatique, l’essuie-vitre fonctionnera en
mode intermittent.
Faites vérifier par le réseau PEUGEOT ou par
un atelier qualifié.
Ne masquez pas le capteur de pluie,
couplé au capteur de luminosité et
situé au milieu du pare-brise derrière le
rétroviseur intérieur.
Lors d’un lavage en station
automatique, neutralisez le balayage
automatique.
En hiver, afin de ne pas détériorer les
balais, il est conseillé d’attendre le
dégivrage complet du pare-brise avant
d’actionner le balayage automatique.
Il est nécessaire de réactiver le
balayage automatique, après chaque
coupure du contact supérieure à une
minute, en donnant une impulsion vers
le bas sur la commande.
Page 115 of 404
5
Visibilité
113

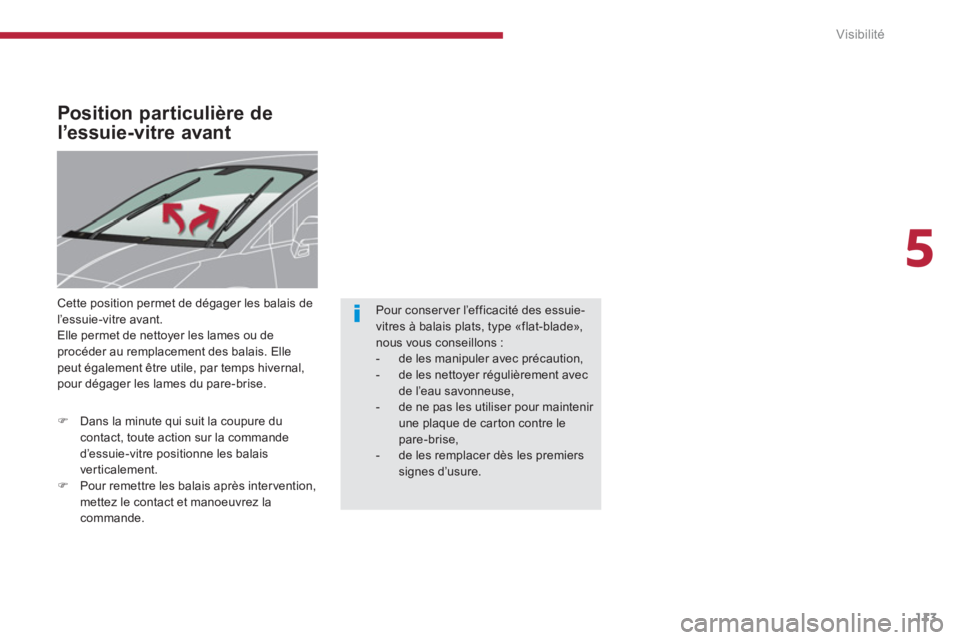

Position par ticulière de
l’essuie-vitre avant
Cette position permet de dégager les balais de
l’essuie-vitre avant.
Elle permet de nettoyer les lames ou de
procéder au remplacement des balais. Elle
peut également être utile, par temps hivernal,
pour dégager les lames du pare-brise.
)
Dans la minute qui suit la coupure du
contact, toute action sur la commande
d’essuie-vitre positionne les balais
verticalement.
)
Pour remettre les balais après intervention,
mettez le contact et manoeuvrez la
commande.
Pour conser ver l’efficacité des essuie-
vitres à balais plats, type «flat-blade»,
nous vous conseillons :
- de les manipuler avec précaution,
- de les nettoyer régulièrement avec
de l’eau savonneuse,
- de ne pas les utiliser pour maintenir
une plaque de carton contre le
pare-brise,
- de les remplacer dès les premiers
signes d’usure.
Page 116 of 404
Visibilité
114

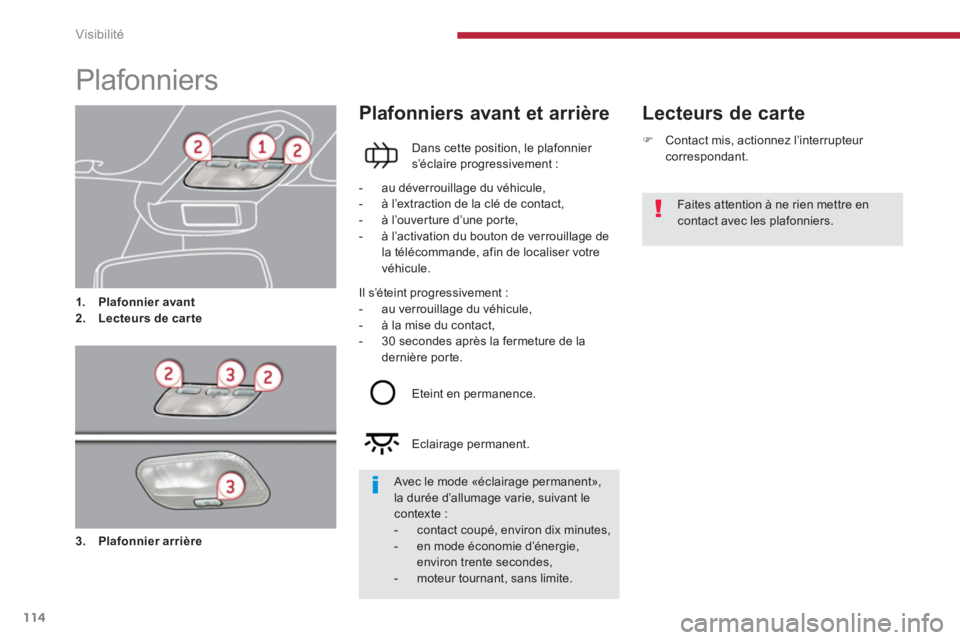

Plafonniers
1.
Plafonnier avant
2.
Lecteurs de car te
Lecteurs de carte
Plafonniers avant et arrière
Dans cette position, le plafonnier
s’éclaire progressivement :
- au déverrouillage du véhicule,
- à l’extraction de la clé de contact,
- à l’ouverture d’une porte,
- à l’activation du bouton de verrouillage de
la télécommande, afin de localiser votre
véhicule.
Eteint en permanence.
Eclairage permanent.
Il s’éteint progressivement :
- au verrouillage du véhicule,
- à la mise du contact,
- 30 secondes après la fermeture de la
dernière porte.
3.
Plafonnier arrière
Faites attention à ne rien mettre en
contact avec les plafonniers.
Avec le mode «éclairage permanent»,
la durée d’allumage varie, suivant le
contexte :
- contact coupé, environ dix minutes,
- en mode économie d’énergie,
environ trente secondes,
- moteur tournant, sans limite.
)
Contact mis, actionnez l’interrupteur
correspondant.
Page 117 of 404
5
Visibilité
115

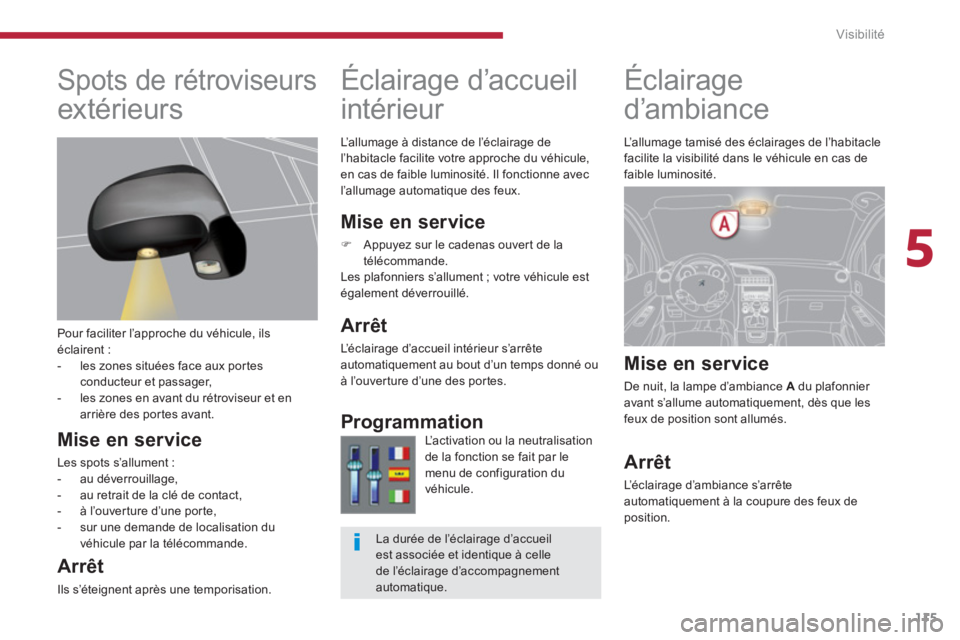

Éclairage
d’ambiance
Mise en service
De nuit, la lampe d’ambiance A
du plafonnier
avant s’allume automatiquement, dès que les
feux de position sont allumés.
Arrêt
L’éclairage d’ambiance s’arrête
automatiquement à la coupure des feux de
position.
Éclairage d’accueil
intérieur
Mise en service
)
Appuyez sur le cadenas ouvert de la
télécommande.
Les plafonniers s’allument ; votre véhicule est
également déverrouillé.
Arrêt
L’éclairage d’accueil intérieur s’arrête
automatiquement au bout d’un temps donné ou
à l’ouverture d’une des portes.
Programmation
L’activation ou la neutralisation
de la fonction se fait par le
menu de configuration du
véhicule.
Spots de rétroviseurs
extérieurs
Pour faciliter l’approche du véhicule, ils
éclairent :
- les zones situées face aux portes
conducteur et passager,
- les zones en avant du rétroviseur et en
arrière des portes avant.
Mise en service
Les spots s’allument :
- au déverrouillage,
- au retrait de la clé de contact,
- à l’ouverture d’une porte,
- sur une demande de localisation du
véhicule par la télécommande.
Arrêt
Ils s’éteignent après une temporisation.
L’allumage tamisé des éclairages de l’habitacle
facilite la visibilité dans le véhicule en cas de
faible luminosité.
La durée de l’éclairage d’accueil
est associée et identique à celle
de l’éclairage d’accompagnement
automatique.
L’allumage à distance de l’éclairage de
l’habitacle facilite votre approche du véhicule,
en cas de faible luminosité. Il fonctionne avec
l’allumage automatique des feux.
Page 118 of 404
Visibilité
116
Il s’allume automatiquement à l’ouverture et
s’éteint automatiquement à la fermeture du
coffre.

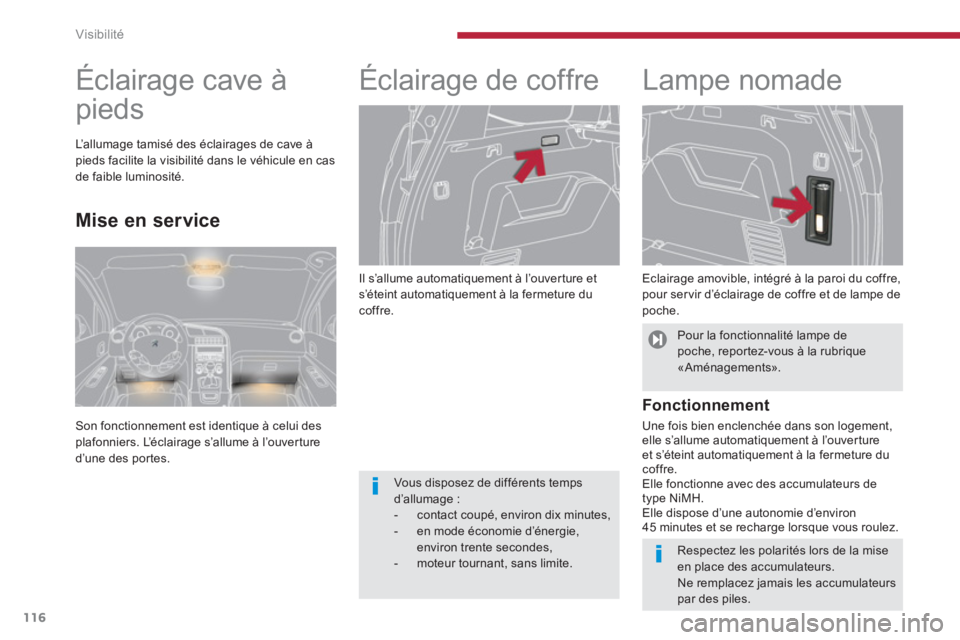

Éclairage de coffre
Lampe nomade
Eclairage amovible, intégré à la paroi du coffre,
pour servir d’éclairage de coffre et de lampe de
poche.
Fonctionnement
Une fois bien enclenchée dans son logement,
elle s’allume automatiquement à l’ouver ture
et s’éteint automatiquement à la fermeture du
coffre.
Elle fonctionne avec des accumulateurs de
type NiMH.
Elle dispose d’une autonomie d’environ
45 minutes et se recharge lorsque vous roulez.
Éclairage cave à
pieds
Mise en service
L’allumage tamisé des éclairages de cave à
pieds facilite la visibilité dans le véhicule en cas
de faible luminosité.
Vous disposez de différents temps
d’allumage :
- contact coupé, environ dix minutes,
- en mode économie d’énergie,
environ trente secondes,
- moteur tournant, sans limite.
Pour la fonctionnalité lampe de
poche, reportez-vous à la rubrique
«Aménagements».
Respectez les polarités lors de la mise
en place des accumulateurs.
Ne remplacez jamais les accumulateurs
par des piles.
Son fonctionnement est identique à celui des
plafonniers. L’éclairage s’allume à l’ouver ture
d’une des portes.
Page 119 of 404
6
Aménagements
117

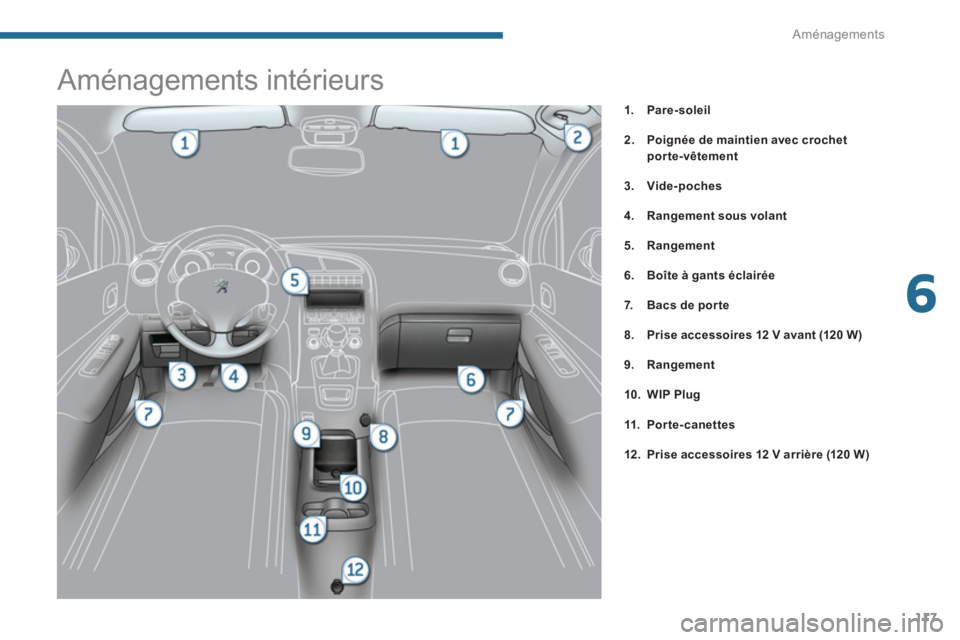

Aménagements intérieurs
1.
Pare-soleil
2.
Poignée de maintien avec crochet
porte-vêtement
3.
Vide-poches
4.
Rangement sous volant
5.
Rangement
6.
Boîte à gants éclairée
7.
Bacs de por te
8.
Prise accessoires 12 V avant (120 W)
9.
Rangement
10.
WIP Plug
11.
Por te- canettes
12 .
Prise accessoires 12 V arrière (120 W)
Page 120 of 404
Aménagements
118
Rangements
conducteur
Boîte de rangement
Elle comporte des aménagements dédiés à la
documentation de bord, ...
)
Pour ouvrir, tirez sur la poignée puis
basculez la boîte.
Boîte à gants
éclairée
Elle comporte des aménagements, des prises
audio pour un lecteur nomade et un logement
pour la carte SIM (uniquement avec le WIP
Com 3D), ...
)
Pour ouvrir la boîte à gants, soulevez la
poignée.
Elle s’éclaire à l’ouverture du couvercle.
Pare-soleil
Dispositif de protection contre le soleil venant
de face ou de côté et dispositif de courtoisie
avec un miroir éclairé.
)
Contact mis, relevez le volet d’occultation ;
le miroir s’éclaire automatiquement.
Ce pare-soleil comprend également un range-
ticket.
Porte-cartes
Ils permettent le rangement d’un ticket de
péage ou d’une carte de stationnement par
exemple.
Range-monnaie
Vide-poches
Pour connecter un lecteur nomade
ou une carte SIM, reportez-vous à la
rubrique «Audio et télématique».
