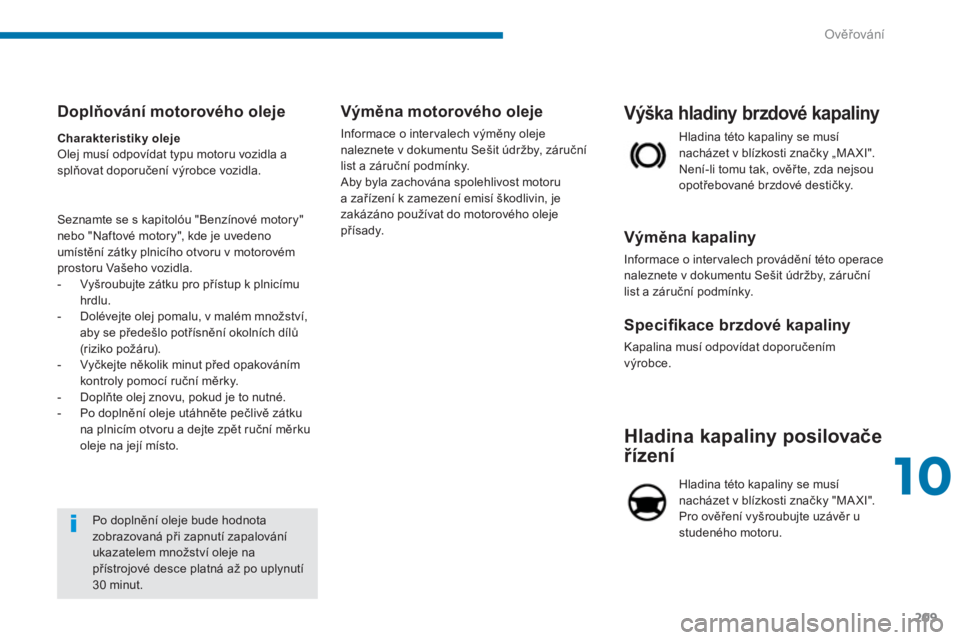

Page 211 of 404
10
Ověřování
209
Hladina kapaliny posilovače
řízení
Hladina této kapaliny se musí
nacházet v blízkosti značky "MA XI".
Pro ověření vyšroubujte uzávěr u
studeného motoru.
Specifi kace brzdové kapaliny
Kapalina musí odpovídat doporučením
výrobce.
Výměna kapaliny
Informace o inter valech provádění této operace
naleznete v dokumentu Sešit údržby, záruční
list a záruční podmínky.
Výška hladiny brzdové kapaliny
Hladina této kapaliny se musí
nacházet v blízkosti značky „MA XI".
Není-li tomu tak, ověřte, zda nejsou
opotřebované brzdové destičky.
Po doplnění oleje bude hodnota
zobrazovaná při zapnutí zapalování
ukazatelem množství oleje na
přístrojové desce platná až po uplynutí
30 minut.
Doplňování motorového oleje
Charakteristiky oleje
Olej musí odpovídat typu motoru vozidla a
splňovat doporučení výrobce vozidla.
Seznamte se s kapitolóu "Benzínové motory"
nebo "Naftové motory", kde je uvedeno
umístění zátky plnicího otvoru v motorovém
prostoru Vašeho vozidla.
- Vyšroubujte zátku pro přístup k plnicímu
hrdlu.
- Dolévejte olej pomalu, v malém množství,
aby se předešlo potřísnění okolních dílů
(riziko požáru).
- Vyčkejte několik minut před opakováním
kontroly pomocí ruční měrky.
- Doplňte olej znovu, pokud je to nutné.
- Po doplnění oleje utáhněte pečlivě zátku
na plnicím otvoru a dejte zpět ruční měrku
oleje na její místo.
Výměna motorového oleje
Informace o inter valech výměny oleje
naleznete v dokumentu Sešit údržby, záruční
list a záruční podmínky.
Aby byla zachována spolehlivost motoru
a zařízení k zamezení emisí škodlivin, je
zakázáno používat do motorového oleje
přísady.

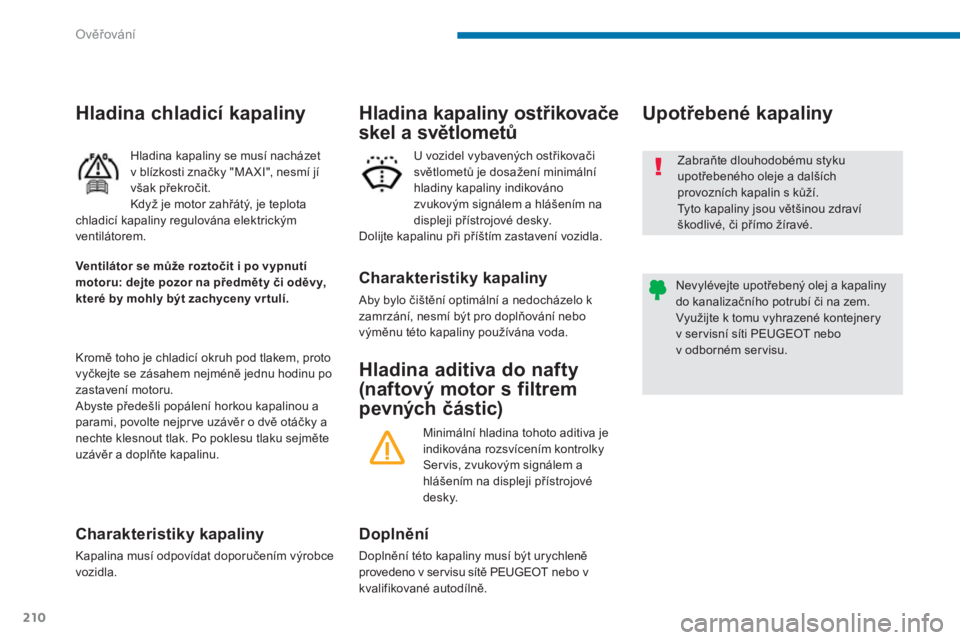

Page 212 of 404
Ověřování
210
Hladina aditiva do nafty
(naftový motor s filtrem
pevných částic)
Upotřebené kapaliny
Doplnění
Doplnění této kapaliny musí být urychleně
provedeno v ser visu sítě PEUGEOT nebo v
kvalifikované autodílně.
Minimální hladina tohoto aditiva je
indikována rozsvícením kontrolky
Ser vis, zvukovým signálem a
hlášením na displeji přístrojové
desky.
Charakteristiky kapaliny
Aby bylo čištění optimální a nedocházelo k
zamrzání, nesmí být pro doplňování nebo
výměnu této kapaliny používána voda.
U vozidel vybavených ostřikovači
světlometů je dosažení minimální
hladiny kapaliny indikováno
zvukovým signálem a hlášením na
displeji přístrojové desky.
Dolijte kapalinu při příštím zastavení vozidla.
Hladina kapaliny ostřikovače
skel a světlometů
Zabraňte dlouhodobému styku
upotřebeného oleje a dalších
provozních kapalin s kůží.
Tyto kapaliny jsou většinou zdraví
škodlivé, či přímo žíravé.
Nevylévejte upotřebený olej a kapaliny
do kanalizačního potrubí či na zem.
Využijte k tomu vyhrazené kontejnery
v ser visní síti PEUGEOT nebo
v odborném servisu.
Ventilátor se může roztočit i po vypnutí
motoru: dejte pozor na předměty či oděvy,
které by mohly být zachyceny vr tulí.
Charakteristiky kapaliny
Kapalina musí odpovídat doporučením výrobce
vozidla.
Hladina chladicí kapaliny
Hladina kapaliny se musí nacházet
v blízkosti značky "MA XI", nesmí jí
však překročit.
Když je motor zahřátý, je teplota
chladicí kapaliny regulována elektrickým
ventilátorem.
Kromě toho je chladicí okruh pod tlakem, proto
vyčkejte se zásahem nejméně jednu hodinu po
zastavení motoru.
Abyste předešli popálení horkou kapalinou a
parami, povolte nejpr ve uzávěr o dvě otáčky a
nechte klesnout tlak. Po poklesu tlaku sejměte
uzávěr a doplňte kapalinu.

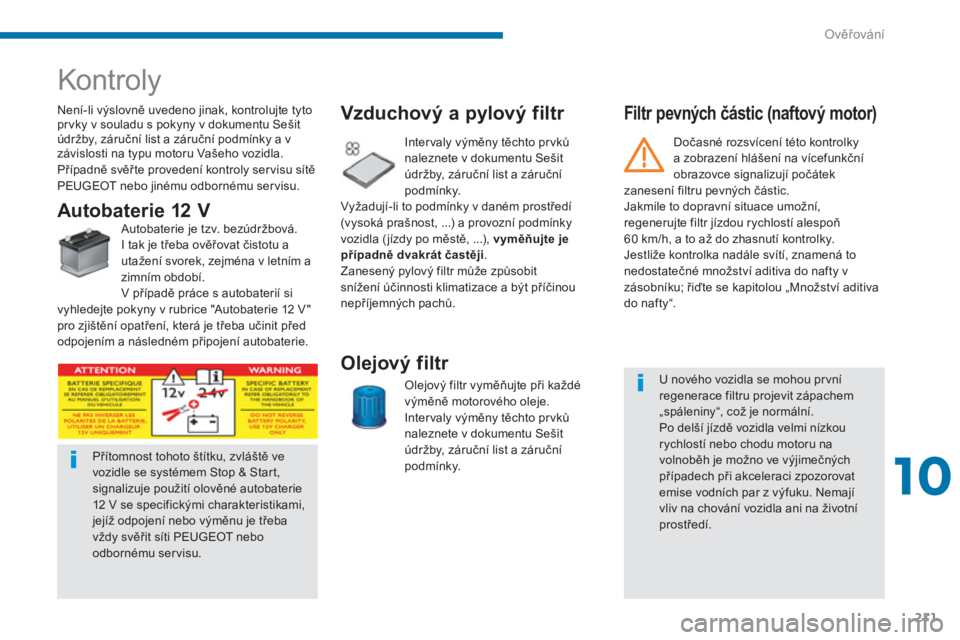

Page 213 of 404
10
Ověřování
211
Filtr pevných částic (naftový motor)
Kontroly
Není-li výslovně uvedeno jinak, kontrolujte tyto
prvky v souladu s pokyny v dokumentu Sešit
údržby, záruční list a záruční podmínky a v
závislosti na typu motoru Vašeho vozidla.
Případně svěřte provedení kontroly servisu sítě
PEUGEOT nebo jinému odbornému ser visu.
Autobaterie 12 V
Autobaterie je tzv. bezúdržbová.
I tak je třeba ověřovat čistotu a
utažení svorek, zejména v letním a
zimním období.
V případě práce s autobaterií si
vyhledejte pokyny v rubrice "Autobaterie 12 V "
pro zjištění opatření, která je třeba učinit před
odpojením a následném připojení autobaterie.
Vzduchový a pylový filtr
Inter valy výměny těchto prvků
naleznete v dokumentu Sešit
údržby, záruční list a záruční
podmínky.
Vyžadují-li to podmínky v daném prostředí
(vysoká prašnost, ...) a provozní podmínky
vozidla ( jízdy po městě, ...), vyměňujte je
případně dvakrát častěji
.
Zanesený pylový filtr může způsobit
snížení účinnosti klimatizace a být příčinou
nepříjemných pachů.
Olejový filtr
Olejový filtr vyměňujte při každé
výměně motorového oleje.
Inter valy výměny těchto prvků
naleznete v dokumentu Sešit
údržby, záruční list a záruční
podmínky.
U nového vozidla se mohou pr vní
regenerace filtru projevit zápachem
„spáleniny“, což je normální.
Po delší jízdě vozidla velmi nízkou
rychlostí nebo chodu motoru na
volnoběh je možno ve výjimečných
případech při akceleraci zpozorovat
emise vodních par z výfuku. Nemají
vliv na chování vozidla ani na životní
prostředí.
Přítomnost tohoto štítku, zvláště ve
vozidle se systémem Stop & Start,
signalizuje použití olověné autobaterie
12 V se specifickými charakteristikami,
jejíž odpojení nebo výměnu je třeba
vždy svěřit síti PEUGEOT nebo
odbornému servisu. Dočasné rozsvícení této kontrolky
a zobrazení hlášení na vícefunkční
obrazovce signalizují počátek
zanesení filtru pevných částic.
Jakmile to dopravní situace umožní,
regenerujte filtr jízdou rychlostí alespoň
60 km/h, a to až do zhasnutí kontrolky.
Jestliže kontrolka nadále svítí, znamená to
nedostatečné množství aditiva do nafty v
zásobníku; řiďte se kapitolou „Množství aditiva
do nafty“.

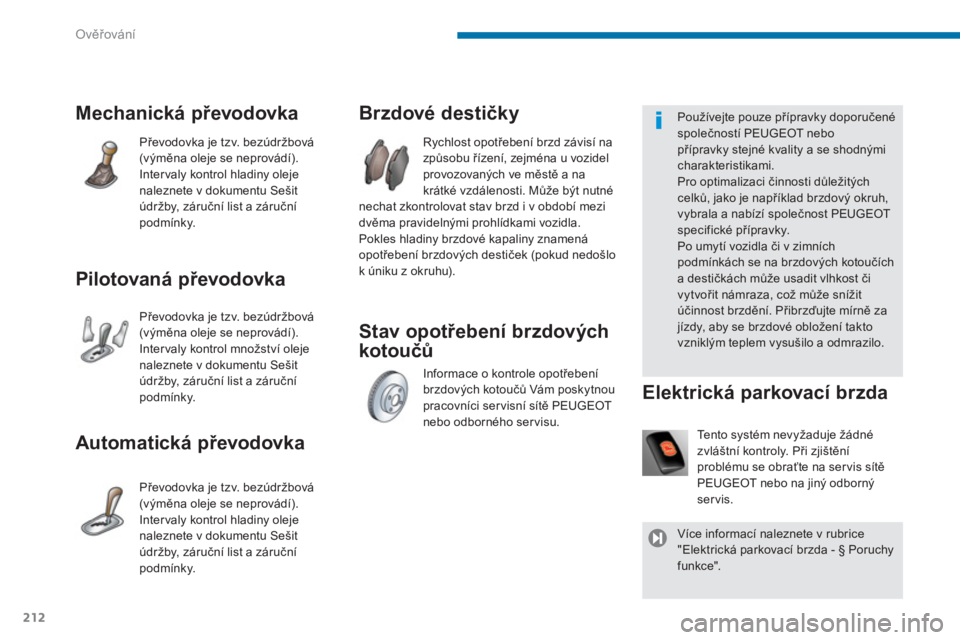

Page 214 of 404
Ověřování
212
Stav opotřebení brzdových
kotoučů
Brzdové destičky
Rychlost opotřebení brzd závisí na
způsobu řízení, zejména u vozidel
provozovaných ve městě a na
krátké vzdálenosti. Může být nutné
nechat zkontrolovat stav brzd i v období mezi
dvěma pravidelnými prohlídkami vozidla.
Pokles hladiny brzdové kapaliny znamená
opotřebení brzdových destiček (pokud nedošlo
k úniku z okruhu).
Informace o kontrole opotřebení
brzdových kotoučů Vám poskytnou
pracovníci ser visní sítě PEUGEOT
nebo odborného servisu.
Mechanická převodovka
Převodovka je tzv. bezúdržbová
(v ýměna oleje se neprovádí).
Intervaly kontrol hladiny oleje
naleznete v dokumentu Sešit
údržby, záruční list a záruční
podmínky.
Pilotovaná převodovka
Převodovka je tzv. bezúdržbová
(v ýměna oleje se neprovádí).
Intervaly kontrol množství oleje
naleznete v dokumentu Sešit
údržby, záruční list a záruční
podmínky.
Automatická převodovka
Převodovka je tzv. bezúdržbová
(v ýměna oleje se neprovádí).
Intervaly kontrol hladiny oleje
naleznete v dokumentu Sešit
údržby, záruční list a záruční
podmínky. Tento systém nevyžaduje žádné
zvláštní kontroly. Při zjištění
problému se obraťte na ser vis sítě
PEUGEOT nebo na jiný odborný
servis.
Elektrická parkovací brzda
Používejte pouze přípravky doporučené
společností PEUGEOT nebo
přípravky stejné kvality a se shodnými
charakteristikami.
Pro optimalizaci činnosti důležitých
celků, jako je například brzdový okruh,
vybrala a nabízí společnost PEUGEOT
specifické přípravky.
Po umytí vozidla či v zimních
podmínkách se na brzdových kotoučích
a destičkách může usadit vlhkost či
vytvořit námraza, což může snížit
účinnost brzdění. Přibrzďujte mírně za
jízdy, aby se brzdové obložení takto
vzniklým teplem vysušilo a odmrazilo.
Více informací naleznete v rubrice
"Elektrická parkovací brzda - § Poruchy
funkce".

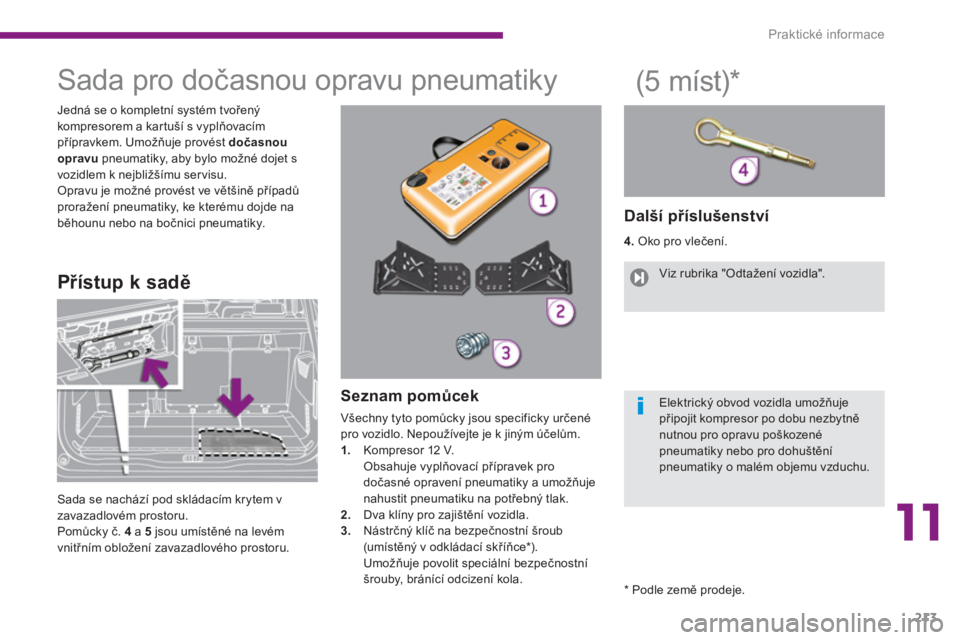

Page 215 of 404
11
Praktické informace
213
Sada pro dočasnou opravu pneumatiky
Jedná se o kompletní systém tvořený
kompresorem a kartuší s vyplňovacím
přípravkem. Umožňuje provést dočasnou
opravu
pneumatiky, aby bylo možné dojet s
vozidlem k nejbližšímu servisu.
Opravu je možné provést ve většině případů
proražení pneumatiky, ke kterému dojde na
běhounu nebo na bočnici pneumatiky.
Seznam pomůcek
Všechny tyto pomůcky jsou specificky určené
pro vozidlo. Nepoužívejte je k jiným účelům.
1.
Kompresor 12 V.
Obsahuje vyplňovací přípravek pro
dočasné opravení pneumatiky a umožňuje
nahustit pneumatiku na potřebný tlak.
2.
Dva klíny pro zajištění vozidla.
3.
Nástrčný klíč na bezpečnostní šroub
(umístěný v odkládací skříňce * ).
Umožňuje povolit speciální bezpečnostní
šrouby, bránící odcizení kola.
Další příslušenství
4.
Oko pro vlečení.
Přístup k sadě
(5 míst) *
Sada se nachází pod skládacím krytem v
zavazadlovém prostoru.
Pomůcky č. 4
a 5
jsou umístěné na levém
vnitřním obložení zavazadlového prostoru. Viz rubrika "Odtažení vozidla".
Elektrický obvod vozidla umožňuje
připojit kompresor po dobu nezbytně
nutnou pro opravu poškozené
pneumatiky nebo pro dohuštění
pneumatiky o malém objemu vzduchu.
*
Podle země prodeje.

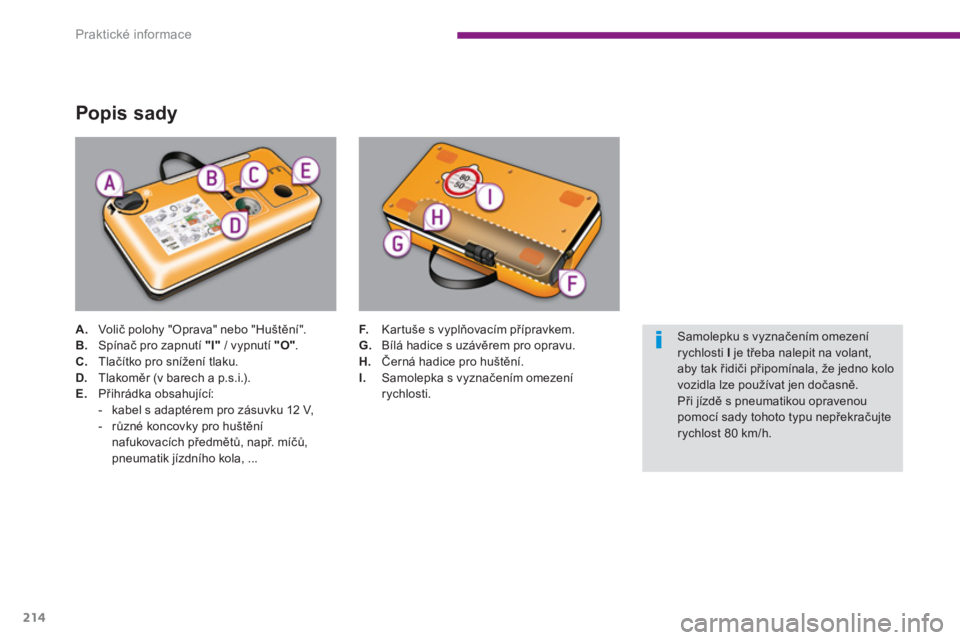

Page 216 of 404
Praktické informace
214
Popis sady
A.
Volič polohy "Oprava" nebo "Huštění".
B.
Spínač pro zapnutí "I"
/ vypnutí "O"
.
C.
Tlačítko pro snížení tlaku.
D.
Tlakoměr (v barech a p.s.i.).
E.
Přihrádka obsahující:
- kabel s adaptérem pro zásuvku 12 V,
- různé koncovky pro huštění
nafukovacích předmětů, např. míčů,
pneumatik jízdního kola, ...
F.
Kartuše s vyplňovacím přípravkem.
G.
Bílá hadice s uzávěrem pro opravu.
H.
Černá hadice pro huštění.
I.
Samolepka s vyznačením omezení
rychlosti.
Samolepku s vyznačením omezení
rychlosti I
je třeba nalepit na volant,
aby tak řidiči připomínala, že jedno kolo
vozidla lze používat jen dočasně.
Při jízdě s pneumatikou opravenou
pomocí sady tohoto typu nepřekračujte
rychlost 80 km/h.
Page 217 of 404
11
Praktické informace
215
Postup oprav y
)
Vypněte zapalování.
)
Zcela rozviňte bílou hadici G
.
)
Vyšroubujte uzávěr z bílé hadice.
)
Připojte bílou hadici k ventilku opravované
pneumatiky.
)
Zasuňte zástrčku kabelu kompresoru do
zásuvky 12 V ve vozidle.
)
Nastartujte motor a nechte ho běžet.
1. Z alepení
)
Otočte volič A
do polohy
"Oprava".
)
Ověřte, že je spínač B
přepnutý
do polohy "
O
"
.
POZOR: Přípravek pro opravu
pneumatiky je v případě požití zdraví
škodlivý (obsahuje např. ethylenglykol,
kalafunu, ...) a dráždivý pro oči.
Uchovávejte přípravek mimo dosah dětí.
Jestliže je v pneumatice zaražené
nějaké cizí tělísko, nechte jej na místě.
Nespouštějte kompresor před
připojením bílé hadice k ventilku
pneumatiky: přípravek pro opravu
pneumatiky by vystříkl ven.
Page 218 of 404
Praktické informace
216
)
Zapněte kompresor přepnutím spínače B
do polohy "I"
a nechte ho v činnosti, dokud
tlak v pneumatice nedosáhne 2,0 baru.
Vyplňovací přípravek je vstříknut pod
tlakem do pneumatiky, v průběhu této
operace neodpojujte hadici od ventilku
(nebezpečí potřísnění přípravkem).
)
Odpojte sadu a zašroubujte uzávěr bílé
hadice.
Dbejte, aby nedošlo k potřísnění vozidla
zbytky kapaliny. Uložte sadu na dostupné
místo.
)
Ihned se rozjeďte a ujeďte přibližně pět
kilometrů omezenou rychlostí (mezi 20 a
60 km/h), aby se proražené místo zalepilo.
)
Zastavte pro ověření opravy a tlaku
vzduchu pomocí sady.
Detekce poklesu tlaku
v pneumatikách
Pokud je vozidlo vybaveno systémem
detekce poklesu tlaku v pneumatikách,
bude po opravě kola stále svítit
kontrolka podhuštění, a to až do
opětovné aktivace systému v ser visní
síti PEUGEOT nebo v kvalifikované
autodílně.
Pokud se Vám do přibližně pěti až
sedmi minut nepodaří dosáhnout
požadovaného tlaku, nelze pneumatiku
opravit. Obraťte se se žádostí o pomoc
na ser vis sítě PEUGEOT nebo na jiný
odborný ser vis.
Page 219 of 404
11
Praktické informace
217
)
Připojte zástrčku kabelu kompresoru k
zásuvce 12 V vozidla.
)
Nastartujte motor a nechte ho běžet.
)
Otočte volič A
do polohy
"Huštění".
)
Zcela rozviňte černou hadici H
.
)
Připojte černou hadici
kompresoru přímo k ventilku opraveného
kola.
2. Huštění
)
Upravte tlak pomocí kompresoru (pro
zvýšení tlaku: spínač B
v poloze "
I"
; pro
snížení tlaku: spínač B
v poloze "O"
a
stisknutí tlačítka C
) na hodnotu uvedenou
na štítku s tlaky huštění pneumatik vozidla
(štítek se nachází na sloupku dveří na
straně řidiče).
Velká ztráta tlaku je příznakem
nedostatečně zalepeného místa poškození,
proto svěřte opravu vozidla ser visu sítě
PEUGEOT nebo jinému odbornému
servisu.
)
Odpojte sadu a uložte ji.
)
Jeďte omezenou rychlostí (nejvýše
80 km/h) a omezte délku cesty na přibližně
200 km.
Dostavte se co nejdříve do ser visu sítě
PEUGEOT nebo do jiného odborného
servisu.
Vždy mechanika upozorněte, že jste
použili sadu pro opravu pneumatiky. Po
diagnostice vám mechanik sdělí, zda
může být pneumatika opravena, nebo
zda musí být vyměněna.
Page 220 of 404
Praktické informace
218
Vyjmutí kartuše
)
Uložte černou hadici.
)
Vysuňte zahnutou spodní část bílé hadice.
)
Držte kompresor ve svislé poloze.
)
Spodem vyšroubujte kartuši.
Kontrola tlaku /
příležitostné huštění
Sadu můžete rovněž použít bez vstříknutí
vyplňovacího přípravku:
- pro kontrolu nebo příležitostné huštění
pneumatik,
- pro huštění jiných nafukovacích předmětů
(míčů, pneumatik jízdního kola, ...).
)
Otočte volič A
do polohy
"Huštění".
)
Zcela rozviňte černou hadici H
.
)
Připojte černou hadici k ventilku
kola nebo nafukovaného předmětu.
Je-li třeba, namontujte nejprve jednu z
koncovek ze sady.
)
Připojte elektrickou zástrčku kompresoru
do zásuvky 12 V vozidla.
)
Nastartujte motor a nechte ho běžet.
)
Upravte tlak pomocí kompresoru (pro
zvýšení tlaku: spínač B
v poloze "I"
;
pro snížení tlaku: spínač B
v poloze
"O"
a stisknutí tlačítka C
) na hodnotu
požadovanou pro pneumatiky jízdního kola
nebo nafukovacího předmětu.
)
Odpojte a uložte sadu.
Pozor na možné vytečení vyplňovacího
přípravku.
Datum doporučené spotřeby kapaliny je
uvedeno na kartuši.
Kartuše s kapalinou je určena pro
jednorázové použití, načatá kartuše
musí být vyměněna.
Po použití neodhazujte kartuši
do přírody, odneste ji do některé
provozovny sítě PEUGEOT nebo do
sběrny pověřené sběrem těchto odpadů.
Neopomeňte si opatřit novou kartuši
s vyplňovacím přípravkem pro opravu
pneumatiky v prodejní síti PEUGEOT
nebo v jiném odborném servisu.
