PEUGEOT 5008 2017 Betriebsanleitungen (in German)

249
Anhänger mit LED-Leuchten sind für
den Kabelstrang dieser Kupplung nicht
geeignet.
Weitere Informationen zu technischen
Daten, und insbesondere zu
Anhängelasten für Ihr Fahrzeug, können
Sie in der entsprechenden Rubrik
nachlesen.
Informationen zum sicheren
Anhängerbetrieb finden Sie in der
entsprechenden Rubrik.

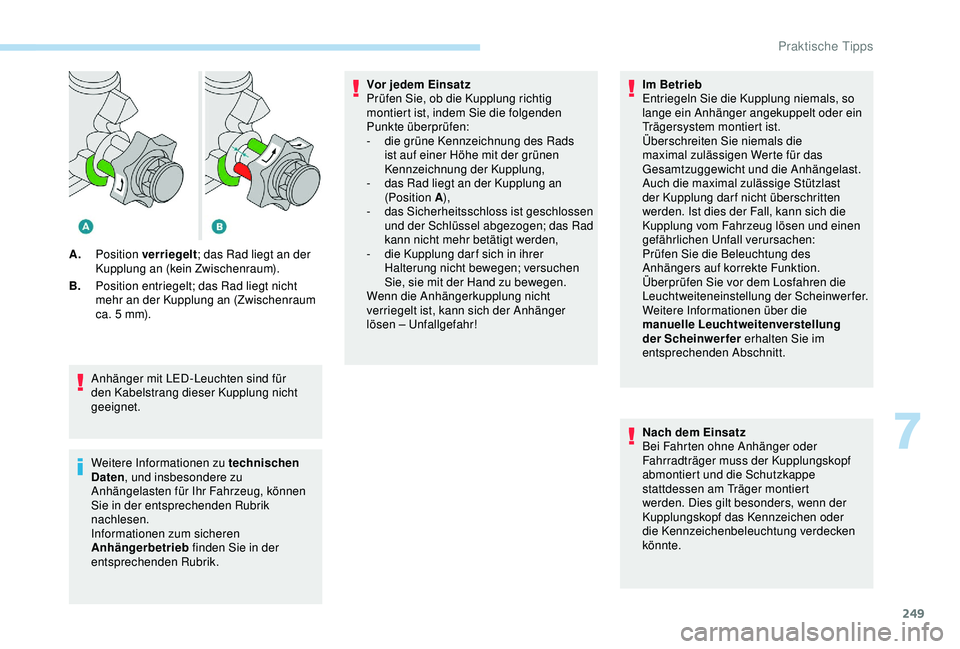

A.
Position verriegelt ; das Rad liegt an der
Kupplung an (kein Zwischenraum).
B. Position entriegelt; das Rad liegt nicht
mehr an der Kupplung an (Zwischenraum
ca. 5 mm). Vor jedem Einsatz
Prüfen Sie, ob die Kupplung richtig
montiert ist, indem Sie die folgenden
Punkte überprüfen:
-
d
ie grüne Kennzeichnung des Rads
ist auf einer Höhe mit der grünen
Kennzeichnung der Kupplung,
-
d
as Rad liegt an der Kupplung an
(Position A ),
-
d
as Sicherheitsschloss ist geschlossen
und der Schlüssel abgezogen; das Rad
kann nicht mehr betätigt werden,
-
d
ie Kupplung dar f sich in ihrer
Halterung nicht bewegen; versuchen
Sie, sie mit der Hand zu bewegen.
Wenn die Anhängerkupplung nicht
verriegelt ist, kann sich der Anhänger
lösen – Unfallgefahr! Im Betrieb
Entriegeln Sie die Kupplung niemals, so
lange ein Anhänger angekuppelt oder ein
Trägersystem montiert ist.
Ãœberschreiten Sie niemals die
maximal zulässigen Werte für das
Gesamtzuggewicht und die Anhängelast.
Auch die maximal zulässige Stützlast
der Kupplung dar f nicht überschritten
werden. Ist dies der Fall, kann sich die
Kupplung vom Fahrzeug lösen und einen
gefährlichen Unfall verursachen:
Prüfen Sie die Beleuchtung des
Anhängers auf korrekte Funktion.
Überprüfen Sie vor dem Losfahren die
Leuchtweiteneinstellung der Scheinwerfer.
Weitere Informationen über die
manuelle Leuchtweitenverstellung
der Scheinwerfer
erhalten Sie im
entsprechenden Abschnitt.
Nach dem Einsatz
Bei Fahrten ohne Anhänger oder
Fahrradträger muss der Kupplungskopf
abmontiert und die Schutzkappe
stattdessen am Träger montiert
werden. Dies gilt besonders, wenn der
Kupplungskopf das Kennzeichen oder
die Kennzeichenbeleuchtung verdecken
könnte.
7
Praktische Tipps

250

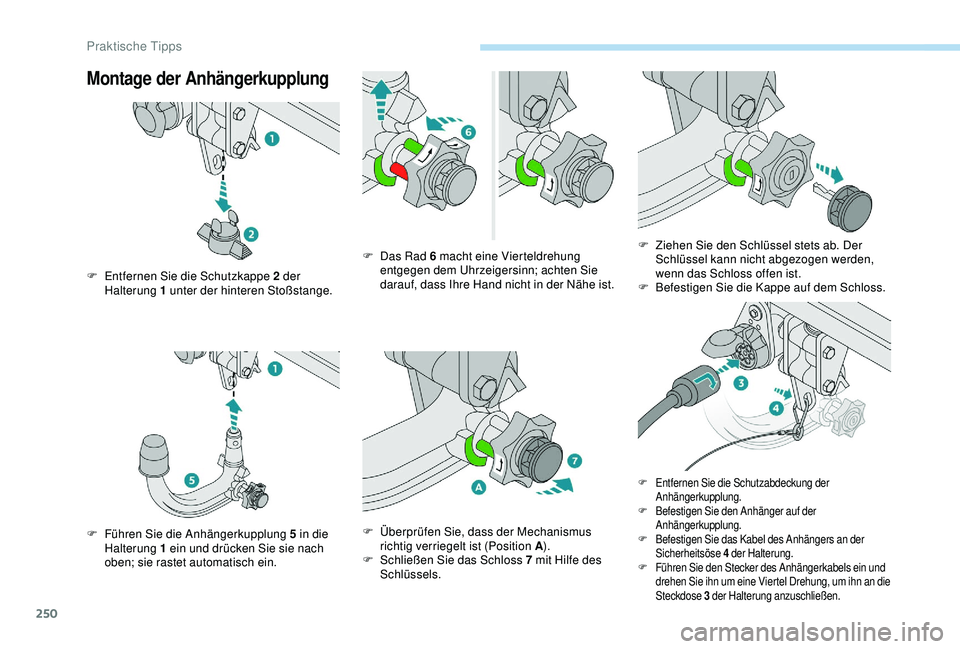

Montage der Anhängerkupplung
F Entfernen Sie die Schutzkappe 2 der
Halterung 1 unter der hinteren Stoßstange.
F

F
ühren Sie die Anhängerkupplung 5 in die
Halterung 1
ein und drücken Sie sie nach
oben; sie rastet automatisch ein. F

D
as Rad 6 macht eine Vierteldrehung
entgegen dem Uhrzeigersinn; achten Sie
darauf, dass Ihre Hand nicht in der Nähe ist.
F

Ü
berprüfen Sie, dass der Mechanismus
richtig verriegelt ist (Position A ).
F

S
chließen Sie das Schloss 7 mit Hilfe des
Schlüssels. F

Z
iehen Sie den Schlüssel stets ab. Der
Schlüssel kann nicht abgezogen werden,
wenn das Schloss offen ist.
F Be festigen Sie die Kappe auf dem Schloss.
F Entfernen Sie die Schutzabdeckung der
Anhängerkupplung.
F
B

efestigen Sie den Anhänger auf der
Anhängerkupplung.
F
B

efestigen Sie das Kabel des Anhängers an der
Sicherheitsöse 4

d
er Halterung.
F
F

ühren Sie den Stecker des Anhängerkabels ein und
drehen Sie ihn um eine Viertel Drehung, um ihn an die
Steckdose 3

d
er Halterung anzuschließen.
Praktische Tipps

251

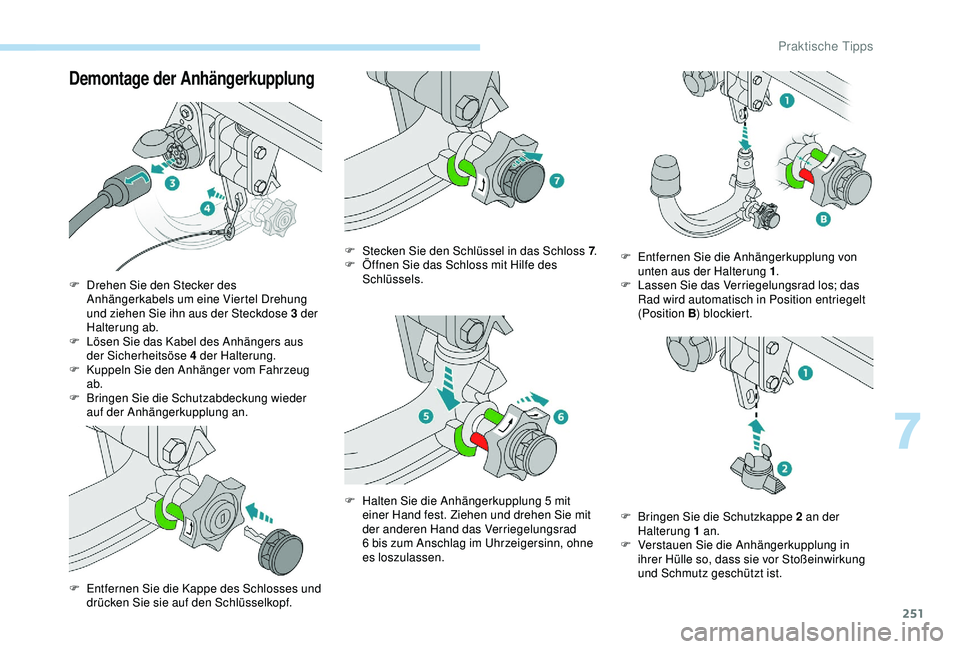

Demontage der Anhängerkupplung
F Drehen Sie den Stecker des Anhängerkabels um eine Viertel Drehung
und ziehen Sie ihn aus der Steckdose 3
der
Halterung ab.
F

L
ösen Sie das Kabel des Anhängers aus
der Sicherheitsöse 4
der Halterung.
F

K
uppeln Sie den Anhänger vom Fahrzeug
ab.
F

B
ringen Sie die Schutzabdeckung wieder
auf der Anhängerkupplung an.
F

E
ntfernen Sie die Kappe des Schlosses und
drücken Sie sie auf den Schlüsselkopf. F

S
tecken Sie den Schlüssel in das Schloss 7
.
F
Ö
ffnen Sie das Schloss mit Hilfe des
Schlüssels.
F
H
alten Sie die Anhängerkupplung 5 mit
einer Hand fest. Ziehen und drehen Sie mit
der anderen Hand das Verriegelungsrad
6
bis zum Anschlag im Uhrzeigersinn, ohne
es loszulassen. F

E
ntfernen Sie die Anhängerkupplung von
unten aus der Halterung 1 .
F L assen Sie das Verriegelungsrad los; das
Rad wird automatisch in Position entriegelt
(Position B ) blockiert.
F

B
ringen Sie die Schutzkappe 2 an der
Halterung 1
an.
F

V
erstauen Sie die Anhängerkupplung in
ihrer Hülle so, dass sie vor Stoßeinwirkung
und Schmutz geschützt ist.
7
Praktische Tipps

252
Bringen Sie das beiliegende Etikett an
einer gut sichtbaren Stelle an, in der Nähe
der Halterung oder innen im Kofferraum.
Für Arbeiten an der Anhängerkupplung
wenden Sie sich bitte an einen Vertreter
des PEUGEOT-Händlernetzes oder an
eine qualifizierte Fachwerkstatt.
Entlastung der Batterie
Diese Funktion dient dazu, die Benutzung
bestimmter elektrischer Verbraucher unter
Berücksichtigung des Ladezustandes der
Batterie zu steuern.
Während der Fahrt werden bestimmte
Verbraucher wie Klimaanlage,
Heckscheibenheizung usw. vorübergehend
ausgeschaltet.
Die ausgeschalteten Verbraucher werden
automatisch wieder eingeschaltet, wenn es die
Bedingungen erlauben.

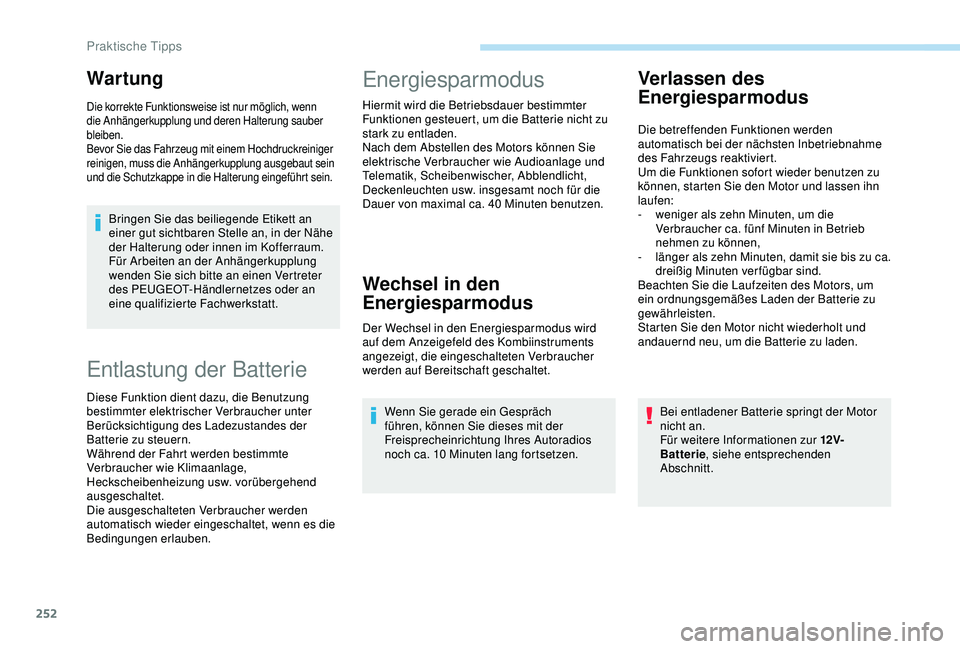

War tung
Die korrekte Funktionsweise ist nur möglich, wenn
die Anhängerkupplung und deren Halterung sauber
bleiben.
Bevor Sie das Fahrzeug mit einem Hochdruckreiniger
reinigen, muss die Anhängerkupplung ausgebaut sein
und die Schutzkappe in die Halterung eingeführt sein.
Energiesparmodus
Hiermit wird die Betriebsdauer bestimmter
Funktionen gesteuert, um die Batterie nicht zu
stark zu entladen.
Nach dem Abstellen des Motors können Sie
elektrische Verbraucher wie Audioanlage und
Telematik, Scheibenwischer, Abblendlicht,
Deckenleuchten usw. insgesamt noch für die
Dauer von maximal ca. 40 Minuten benutzen.
Wechsel in den
Energiesparmodus
Der Wechsel in den Energiesparmodus wird
auf dem Anzeigefeld des Kombiinstruments
angezeigt, die eingeschalteten Verbraucher
werden auf Bereitschaft geschaltet.Wenn Sie gerade ein Gespräch
führen, können Sie dieses mit der
Freisprecheinrichtung Ihres Autoradios
noch ca. 10
Minuten lang fortsetzen.
Verlassen des
Energiesparmodus
Die betreffenden Funktionen werden
automatisch bei der nächsten Inbetriebnahme
des Fahrzeugs reaktiviert.
Um die Funktionen sofort wieder benutzen zu
können, starten Sie den Motor und lassen ihn
laufen:
-
w
eniger als zehn Minuten, um die
Verbraucher ca. fünf Minuten in Betrieb
nehmen zu können,
-

l
änger als zehn Minuten, damit sie bis zu ca.
dreißig Minuten verfügbar sind.
Beachten Sie die Laufzeiten des Motors, um
ein ordnungsgemäßes Laden der Batterie zu
gewährleisten.
Starten Sie den Motor nicht wiederholt und
andauernd neu, um die Batterie zu laden.
Bei entladener Batterie springt der Motor
nicht an.
Für weitere Informationen zur 12V-
Batterie , siehe entsprechenden
Abschnitt.
Praktische Tipps

253

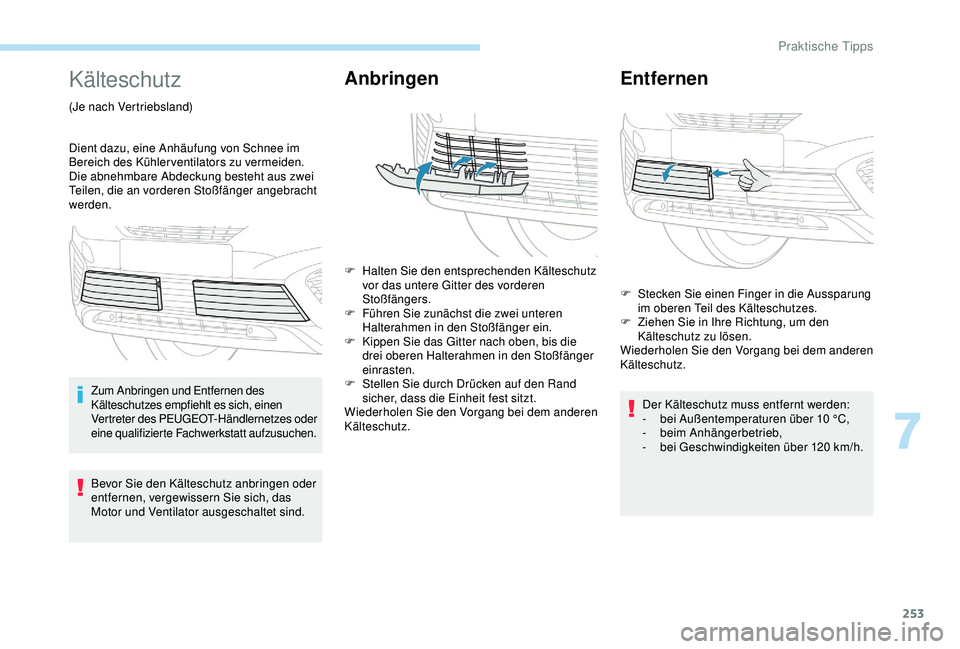

Kälteschutz
(Je nach Vertriebsland)
Dient dazu, eine Anhäufung von Schnee im
Bereich des Kühlerventilators zu vermeiden.
Die abnehmbare Abdeckung besteht aus zwei
Teilen, die an vorderen Stoßfänger angebracht
werden.Zum Anbringen und Entfernen des
Kälteschutzes empfiehlt es sich, einen
Vertreter des PEUGEOT-Händlernetzes oder
eine qualifizierte Fachwerkstatt aufzusuchen.
Bevor Sie den Kälteschutz anbringen oder
entfernen, vergewissern Sie sich, das
Motor und Ventilator ausgeschaltet sind.
Anbringen
F Halten Sie den entsprechenden Kälteschutz vor das untere Gitter des vorderen
Stoßfängers.
F

F
ühren Sie zunächst die zwei unteren
Halterahmen in den Stoßfänger ein.
F

K
ippen Sie das Gitter nach oben, bis die
drei oberen Halterahmen in den Stoßfänger
einrasten.
F

S
tellen Sie durch Drücken auf den Rand
sicher, dass die Einheit fest sitzt.
Wiederholen Sie den Vorgang bei dem anderen
Kälteschutz.
Entfernen
F Stecken Sie einen Finger in die Aussparung im oberen Teil des Kälteschutzes.
F

Z
iehen Sie in Ihre Richtung, um den
Kälteschutz zu lösen.
Wiederholen Sie den Vorgang bei dem anderen
Kälteschutz.
Der Kälteschutz muss entfernt werden:
-
b

ei Außentemperaturen über 10

°C,
-
b

eim Anhängerbetrieb,
-

b
ei Geschwindigkeiten über 120 km/h.
7
Praktische Tipps

254

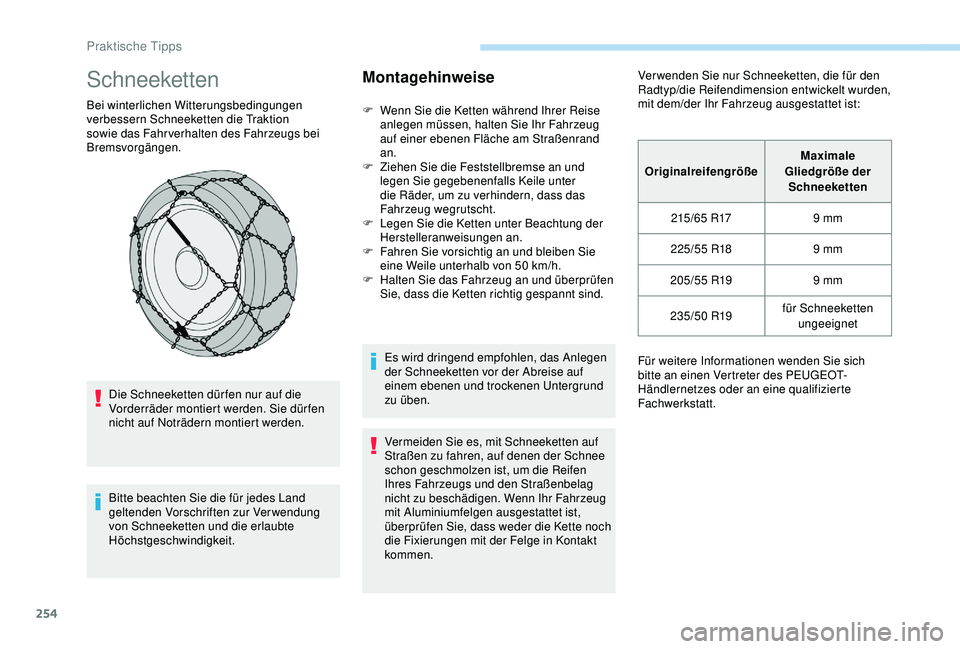

Schneeketten
Bei winterlichen Witterungsbedingungen
verbessern Schneeketten die Traktion
sowie das Fahr verhalten des Fahrzeugs bei
Bremsvorgängen.Die Schneeketten dür fen nur auf die
Vorderräder montiert werden. Sie dürfen
nicht auf Noträdern montiert werden.
Bitte beachten Sie die für jedes Land
geltenden Vorschriften zur Verwendung
von Schneeketten und die erlaubte
Höchstgeschwindigkeit.
Montagehinweise
F Wenn Sie die Ketten während Ihrer Reise anlegen müssen, halten Sie Ihr Fahrzeug
auf einer ebenen Fläche am Straßenrand
an.
F

Z
iehen Sie die Feststellbremse an und
legen Sie gegebenenfalls Keile unter
die Räder, um zu verhindern, dass das
Fahrzeug wegrutscht.
F

L
egen Sie die Ketten unter Beachtung der
Herstelleranweisungen an.
F

F
ahren Sie vorsichtig an und bleiben Sie
eine Weile unterhalb von 50
km/h.
F

H
alten Sie das Fahrzeug an und überprüfen
Sie, dass die Ketten richtig gespannt sind.
Es wird dringend empfohlen, das Anlegen
der Schneeketten vor der Abreise auf
einem ebenen und trockenen Untergrund
zu üben.
Vermeiden Sie es, mit Schneeketten auf
Straßen zu fahren, auf denen der Schnee
schon geschmolzen ist, um die Reifen
Ihres Fahrzeugs und den Straßenbelag
nicht zu beschädigen. Wenn Ihr Fahrzeug
mit Aluminiumfelgen ausgestattet ist,
überprüfen Sie, dass weder die Kette noch
die Fixierungen mit der Felge in Kontakt
kommen. Ver wenden Sie nur Schneeketten, die für den
Radtyp/die Reifendimension entwickelt wurden,
mit dem/der Ihr Fahrzeug ausgestattet ist:
Originalreifengröße Maximale
Gliedgröße der Schneeketten
215/65


R179
mm
225/55


R189
mm
205/55


R199
mm
235/50


R19für Schneeketten
ungeeignet
Für weitere Informationen wenden Sie sich
bitte an einen Vertreter des PEUGEOT-
Händlernetzes oder an eine qualifizierte
Fachwerkstatt.
Praktische Tipps

255

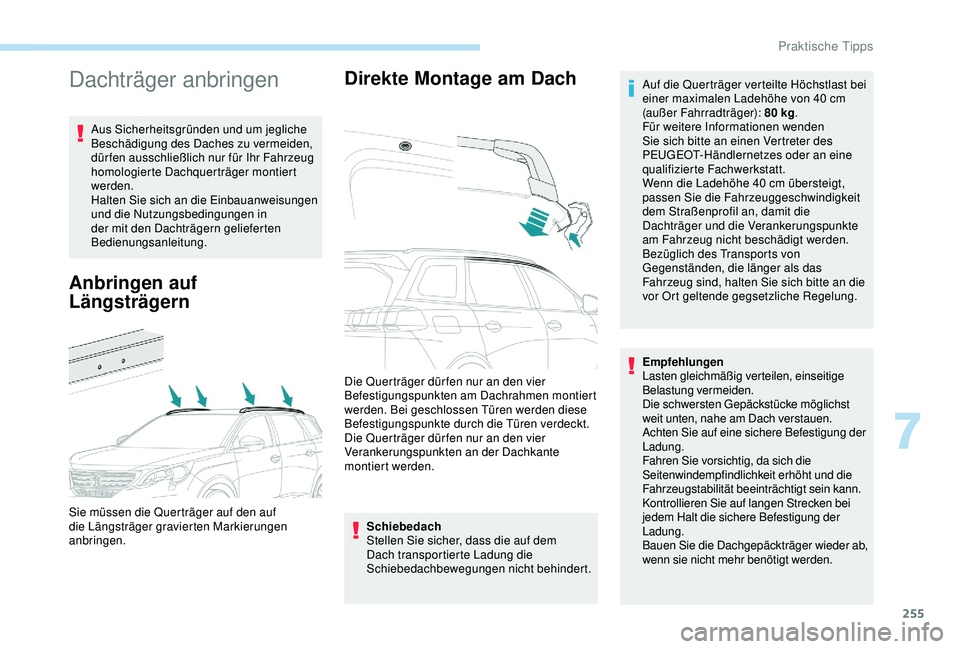

Dachträger anbringen
Aus Sicherheitsgründen und um jegliche
Beschädigung des Daches zu vermeiden,
dür fen ausschließlich nur für Ihr Fahrzeug
homologierte Dachquerträger montiert
werden.
Halten Sie sich an die Einbauanweisungen
und die Nutzungsbedingungen in
der mit den Dachträgern gelieferten
Bedienungsanleitung.
Anbringen auf
LängsträgernDirekte Montage am Dach
Schiebedach
Stellen Sie sicher, dass die auf dem
Dach transportierte Ladung die
Schiebedachbewegungen nicht behindert.
Sie müssen die Querträger auf den auf
die Längsträger gravierten Markierungen
anbringen. Die Querträger dür fen nur an den vier
Befestigungspunkten am Dachrahmen montiert
werden. Bei geschlossen Türen werden diese
Befestigungspunkte durch die Türen verdeckt.
Die Querträger dür fen nur an den vier
Verankerungspunkten an der Dachkante
montiert werden.
Empfehlungen
Lasten gleichmäßig verteilen, einseitige
Belastung vermeiden.
Die schwersten Gepäckstücke möglichst
weit unten, nahe am Dach verstauen.
Achten Sie auf eine sichere Befestigung der
Ladung.
Fahren Sie vorsichtig, da sich die
Seitenwindempfindlichkeit erhöht und die
Fahrzeugstabilität beeinträchtigt sein kann.
Kontrollieren Sie auf langen Strecken bei
jedem Halt die sichere Befestigung der
Ladung.
Bauen Sie die Dachgepäckträger wieder ab,
wenn sie nicht mehr benötigt werden. Auf die Querträger verteilte Höchstlast bei
einer maximalen Ladehöhe von 40 cm
(außer Fahrradträger): 80 kg
.
Für weitere Informationen wenden
Sie sich bitte an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.
Wenn die Ladehöhe 40 cm übersteigt,
passen Sie die Fahrzeuggeschwindigkeit
dem Straßenprofil an, damit die
Dachträger und die Verankerungspunkte
am Fahrzeug nicht beschädigt werden.
Bezüglich des Transports von
Gegenständen, die länger als das
Fahrzeug sind, halten Sie sich bitte an die
vor Ort geltende gegsetzliche Regelung.
7
Praktische Tipps

256

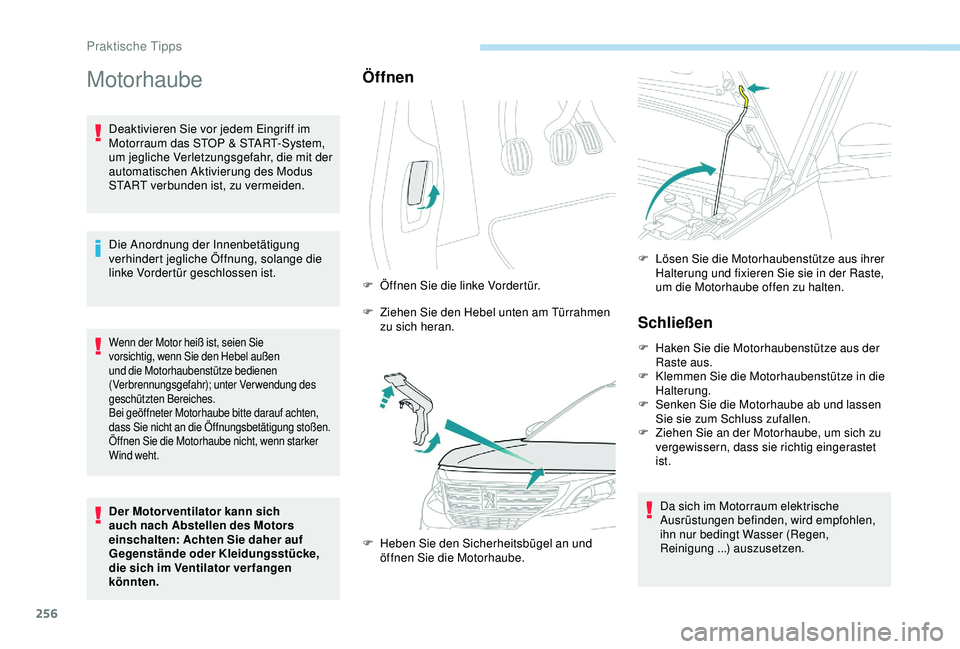

Motorhaube
Deaktivieren Sie vor jedem Eingriff im
Motorraum das STOP & START-System,
um jegliche Verletzungsgefahr, die mit der
automatischen Aktivierung des Modus
START verbunden ist, zu vermeiden.
Die Anordnung der Innenbetätigung
verhindert jegliche Öffnung, solange die
linke Vordertür geschlossen ist.
Wenn der Motor heiß ist, seien Sie
vorsichtig, wenn Sie den Hebel außen
und die Motorhaubenstütze bedienen
(Verbrennungsgefahr); unter Verwendung des
geschützten Bereiches.
Bei geöffneter Motorhaube bitte darauf achten,
dass Sie nicht an die Öffnungsbetätigung stoßen.
Öffnen Sie die Motorhaube nicht, wenn starker
Wind weht.
Der Motor ventilator kann sich
auch nach Abstellen des Motors
einschalten: Achten Sie daher auf
Gegenstände oder Kleidungsstücke,
die sich im Ventilator ver fangen
könnten.
Öffnen
F Öffnen Sie die linke Vordertür.
F
Z
iehen Sie den Hebel unten am Türrahmen
zu sich heran.
F

H
eben Sie den Sicherheitsbügel an und
öffnen Sie die Motorhaube. F

L
ösen Sie die Motorhaubenstütze aus ihrer
Halterung und fixieren Sie sie in der Raste,
um die Motorhaube offen zu halten.
Schließen
F Haken Sie die Motorhaubenstütze aus der Raste aus.
F

K
lemmen Sie die Motorhaubenstütze in die
Halterung.
F

S
enken Sie die Motorhaube ab und lassen
Sie sie zum Schluss zufallen.
F

Z
iehen Sie an der Motorhaube, um sich zu
vergewissern, dass sie richtig eingerastet
ist.
Da sich im Motorraum elektrische
Ausrüstungen befinden, wird empfohlen,
ihn nur bedingt Wasser (Regen,
Reinigung ...) auszusetzen.
Praktische Tipps

257

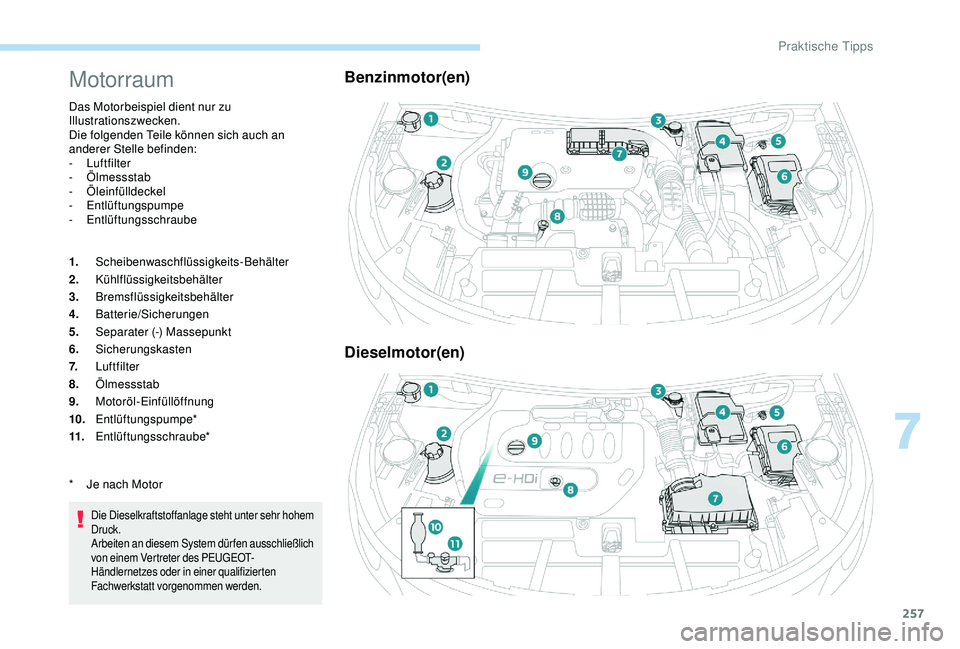

Motorraum
Das Motorbeispiel dient nur zu
Illustrationszwecken.
Die folgenden Teile können sich auch an
anderer Stelle befinden:
-

Luftfilter
-


Ölmessstab
-


Öleinfülldeckel
-


Entlüftungspumpe
-


Entlüftungsschraube
1. Scheibenwaschflüssigkeits-Behälter
2. Kühlflüssigkeitsbehälter
3. Bremsflüssigkeitsbehälter
4. Batterie/Sicherungen
5. Separater (-) Massepunkt
6. Sicherungskasten
7. Luftfilter
8. Ölmessstab
9. Motoröl-Einfüllöffnung
10. Entlüftungspumpe*
11. Entlüftungsschraube*
Die Dieselkraftstoffanlage steht unter sehr hohem
Druck.
Arbeiten an diesem System dürfen ausschließlich
von einem Vertreter des PEUGEOT-
Händlernetzes oder in einer qualifizierten
Fachwerkstatt vorgenommen werden.
Benzinmotor(en)
Dieselmotor(en)
* Je nach Motor
7
Praktische Tipps

258

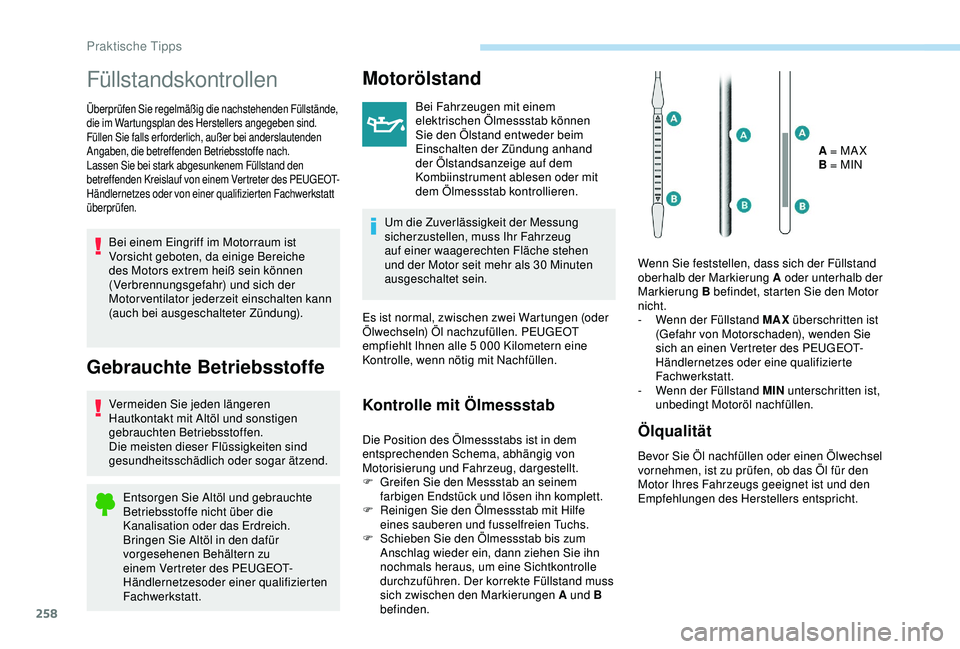

Füllstandskontrollen
Überprüfen Sie regelmäßig die nachstehenden Füllstände,
die im Wartungsplan des Herstellers angegeben sind.
Füllen Sie falls erforderlich, außer bei anderslautenden
Angaben, die betreffenden Betriebsstoffe nach.
Lassen Sie bei stark abgesunkenem Füllstand den
betreffenden Kreislauf von einem Vertreter des PEUGEOT-
Händlernetzes oder von einer qualifizierten Fachwerkstatt
überprüfen.
Bei einem Eingriff im Motorraum ist
Vorsicht geboten, da einige Bereiche
des Motors extrem heiß sein können
(Verbrennungsgefahr) und sich der
Motorventilator jederzeit einschalten kann
(auch bei ausgeschalteter Zündung).
Gebrauchte Betriebsstoffe
Vermeiden Sie jeden längeren
Hautkontakt mit Altöl und sonstigen
gebrauchten Betriebsstoffen.
Die meisten dieser Flüssigkeiten sind
gesundheitsschädlich oder sogar ätzend.Entsorgen Sie Altöl und gebrauchte
Betriebsstoffe nicht über die
Kanalisation oder das Erdreich.
Bringen Sie Altöl in den dafür
vorgesehenen Behältern zu
einem Vertreter des PEUGEOT-
Händlernetzesoder einer qualifizierten
Fachwerkstatt.
Motorölstand
Bei Fahrzeugen mit einem
elektrischen Ölmessstab können
Sie den Ölstand entweder beim
Einschalten der Zündung anhand
der Ölstandsanzeige auf dem
Kombiinstrument ablesen oder mit
dem Ölmessstab kontrollieren.
Um die Zuverlässigkeit der Messung
sicherzustellen, muss Ihr Fahrzeug
auf einer waagerechten Fläche stehen
und der Motor seit mehr als 30
Minuten
ausgeschaltet sein.
Es ist normal, zwischen zwei Wartungen (oder
Ölwechseln) Öl nachzufüllen. PEUGEOT
empfiehlt Ihnen alle 5
000 Kilometern eine
Kontrolle, wenn nötig mit Nachfüllen.
Kontrolle mit Ölmessstab
Die Position des Ölmessstabs ist in dem
entsprechenden Schema, abhängig von
Motorisierung und Fahrzeug, dargestellt.
F

G
reifen Sie den Messstab an seinem
farbigen Endstück und lösen ihn komplett.
F

R
einigen Sie den Ölmessstab mit Hilfe
eines sauberen und fusselfreien Tuchs.
F

S
chieben Sie den Ölmessstab bis zum
Anschlag wieder ein, dann ziehen Sie ihn
nochmals heraus, um eine Sichtkontrolle
durchzuführen. Der korrekte Füllstand muss
sich zwischen den Markierungen A und B
befinden. A = MA X
B = MIN
Wenn Sie feststellen, dass sich der Füllstand
oberhalb der Markierung A oder unterhalb der
Markierung B befindet, starten Sie den Motor
nicht.
-
W
enn der Füllstand MAX
überschritten ist
(Gefahr von Motorschaden), wenden Sie
sich an einen Vertreter des PEUGEOT-
Händlernetzes oder eine qualifizierte
Fachwerkstatt.
-
W
enn der Füllstand MIN
unterschritten ist,
unbedingt Motoröl nachfüllen.Ölqualität
Bevor Sie Öl nachfüllen oder einen Ölwechsel
vornehmen, ist zu prüfen, ob das Öl für den
Motor Ihres Fahrzeugs geeignet ist und den
Empfehlungen des Herstellers entspricht.
Praktische Tipps
