PEUGEOT 5008 2017 Instrukcja obsługi (in Polish)

199
Zasady działania
Aby otrzymywać wiarygodne informacje
o ograniczeniach prędkości z układu
nawigacji, należy regularnie aktualizować
mapy tego układu.
Włączanie/wyłączanie
Ten układ umożliwia wyświetlenie w zestawie
wskaźników maksymalnej dozwolonej
prędkości wykrytej przez kamerę.
Uwzględnia on również obrazy z kamery oraz
informacje dotyczące ograniczenia prędkości
pochodzące z map układu nawigacji.
Włączanie albo wyłączanie funkcji odbywa się
z poziomu menu konfiguracyjnego samochodu.
Wskazania w zestawie wskaźników
1. Wskazanie ograniczenia prędkości.
albo
2. Wskazanie końca ograniczenia
prędkości.
Układ jest włączony, ale nie wykrywa informacji
o ograniczeniu prędkości. Układ wyświetla wartość po wykryciu informacji
o ograniczeniu prędkości.
Miga symbol „MEM” i zostaje wyświetlony
komunikat (przy włączonym ograniczniku
lub regulatorze prędkości): układ sugeruje
zarejestrowanie ograniczenia prędkości jako
nowej wartości zadanej.
6
Jazda

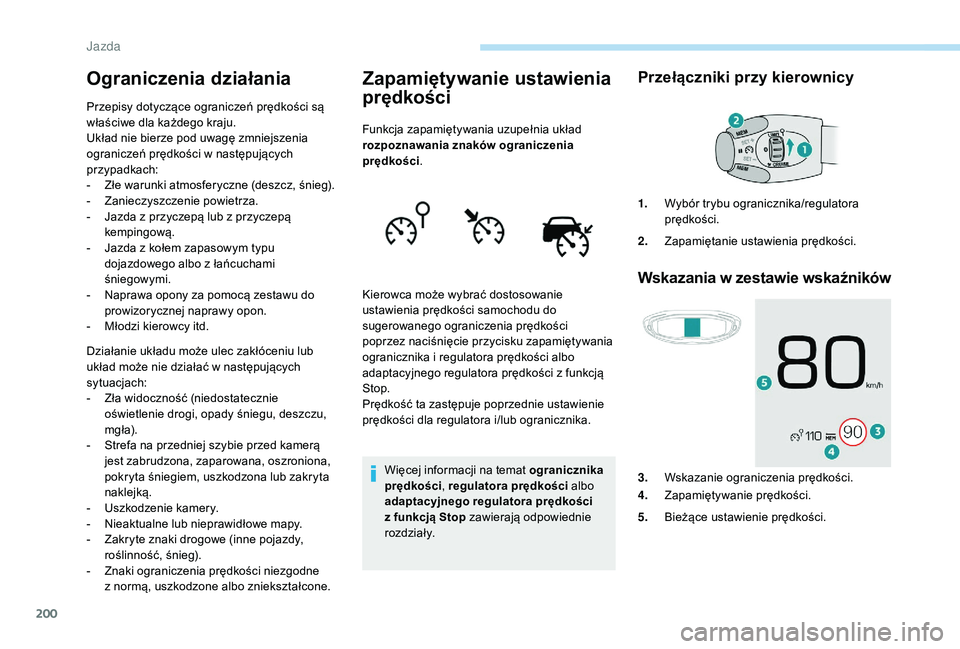

200
Ograniczenia działania
Przepisy dotyczące ograniczeń prędkości są
właściwe dla każdego kraju.
Układ nie bierze pod uwagę zmniejszenia
ograniczeń prędkości w następujących
przypadkach:
-
Z
łe warunki atmosferyczne (deszcz, śnieg).
-
Z

anieczyszczenie powietrza.
-

J
azda z przyczepą lub z przyczepą
kempingową.
-

J
azda z kołem zapasowym typu
dojazdowego albo z łańcuchami
śniegowymi.
-

N
aprawa opony za pomocą zestawu do
prowizorycznej naprawy opon.
-

M
łodzi kierowcy itd.
Działanie układu może ulec zakłóceniu lub
układ może nie działać w następujących
sytuacjach:
-

Z
ła widoczność (niedostatecznie
oświetlenie drogi, opady śniegu, deszczu,
m g ł a).
-

S
trefa na przedniej szybie przed kamerą
jest zabrudzona, zaparowana, oszroniona,
pokryta śniegiem, uszkodzona lub zakryta
naklejką.
-

U
szkodzenie kamery.
-

N
ieaktualne lub nieprawidłowe mapy.
-

Z
akryte znaki drogowe (inne pojazdy,
roślinność, śnieg).
-

Z
naki ograniczenia prędkości niezgodne
z
normą, uszkodzone albo zniekształcone.
Zapamiętywanie ustawienia
prędkości
Funkcja zapamiętywania uzupełnia układ
rozpoznawania znaków ograniczenia
prędkości .
Więcej informacji na temat ogranicznika
prędkości , regulatora prędkości albo
adaptacyjnego regulatora prędkości
z
funkcją Stop zawierają odpowiednie
rozdziały.
Przełączniki przy kierownicy
Wskazania w zestawie wskaźników
Kierowca może wybrać dostosowanie
ustawienia prędkości samochodu do
sugerowanego ograniczenia prędkości
poprzez naciśnięcie przycisku zapamiętywania
ogranicznika i regulatora prędkości albo
adaptacyjnego regulatora prędkości z funkcją
Stop.
Prędkość ta zastępuje poprzednie ustawienie
prędkości dla regulatora i/lub ogranicznika. 1.
Wybór trybu ogranicznika/regulatora
prędkości.
2. Zapamiętanie ustawienia prędkości.
3. Wskazanie ograniczenia prędkości.
4. Zapamiętywanie prędkości.
5. Bieżące ustawienie prędkości.
Jazda

201
Zapamiętywanie prędkości
F Włączyć ogranicznik/regulator.
Wyświetlają się informacje związane
z
o
granicznikiem/regulatorem prędkości.
Jeśli różnica między ustawioną wartością prędkości
a wartością wyświetlaną przez układ rozpoznawania
znaków ograniczenia prędkości jest mniejsza niż
10
km/h, symbol MEM nie jest wyświetlany.
Po wykryciu znaku układ wyświetla
wartość ograniczenia prędkości i proponuje
zapamiętanie jej jako nowego ustawienia
prędkości.
Przez kilka sekund na ekranie miga symbol
„MEM ”. F

N
acisnąć przycisk raz, aby zapisać
proponowaną prędkość.
F
N
acisnąć po raz drugi ten przycisk, aby
potwierdzić i zapamiętać nowe ustawienie
prędkości
Po określonym czasie wyświetlacz powraca do
bieżącego trybu wyświetlania.
Ogranicznik prędkości
Układ uniemożliwia przekroczenie
prędkości zaprogramowanej przez
kierowcę.
Włączenie ogranicznika prędkości odbywa się
ręcznie.
Minimalna programowana prędkość graniczna
to 30 km/h.
Wartość zaprogramowanej prędkości pozostaje
w pamięci do momentu wyłączenia zapłonu.
Ogranicznik prędkości jest tylko
urządzeniem wspomagającym, które nie
może w żadnym przypadku wyręczać
kierowcy w przestrzeganiu ograniczeń
prędkości i zachowaniu czujności.
6
Jazda

202
Przełączniki przy kierownicy
Więcej informacji na temat zapamiętywania
prędkości lub rozpoznawania znaków
ograniczenia prędkości i zaleceń zawierają
odpowiednie rozdziały.
Wskazania w zestawie wskaźników
Włączanie
F Jeżeli wartość graniczna jest odpowiednia (ostatnia prędkość zaprogramowana
w
układzie), nacisnąć przycisk 4 , aby
włączyć ogranicznik.
F

P
onowne naciśnięcie przycisku 4 powoduje
chwilowe wstrzymanie działania funkcji
(pauza).
Regulacja ustawionej
prędkości granicznej
Nie ma potrzeby włączania ogranicznika
prędkości, aby ustawić prędkość.
Aby zmienić graniczną wartość prędkości na
podstawie aktualnej prędkości samochodu:
F

s
kokowo co +/- 1 km/h, należy kolejno
krótko naciskać przycisk 2 lub 3 ;
F

w s
posób ciągły, skokowo co +/- 5 km/h,
należy nacisnąć i przytrzymać przycisk 2
lub 3 .
1.
Wybór trybu ogranicznika.
2. Zmniejszenie zaprogramowanej wartości.
3. Zwiększenie zaprogramowanej wartości.
4. Włączenie/wstrzymanie działania
ogranicznika.
5. W zależności od wersji:
Wyświetlenie progów prędkości
zapisanych w pamięci dla
programowalnego regulatora prędkości.
albo
Przyjęcie prędkości zaproponowanej
przez układ rozpoznawania znaków
ograniczenia prędkości. 6.
Sygnalizacja włączenia/wyłączenia
ogranicznika.
7. Sygnalizacja wyboru trybu ogranicznika.
8. Wartość zaprogramowanej prędkości.
9. Prędkość proponowana przez układ
rozpoznawania znaków ograniczenia
prędkości (w zależności od wersji).
F

U

stawić pokrętło 1 w położeniu „ LIMIT”,
aby

wybrać tryb ogranicznika. Działanie
funkcji jest wstrzymane.
Jazda

203
Aby zmienić wartość prędkości granicznej przy
wykorzystaniu zaprogramowanych ustawień
prędkości i przy użyciu ekranu dotykowego:
F
N
acisnąć przycisk 5 , aby wyświetlić sześć
zaprogramowanych ustawień prędkości.
F

N
acisnąć przycisk odpowiadający
żądanemu ustawieniu prędkości.
Ta wartość staje się nową prędkością graniczną.
Aby zmienić graniczną wartość prędkości na
podstawie prędkości proponowanej przez
funkcję rozpoznawania znaków ograniczenia
prędkości:
F

P
roponowana prędkość jest wyświetlana
w
zestawie wskaźników.
F

N
acisnąć pier wszy raz przycisk 5 ;
zostaje wyświetlony komunikat dotyczący
potwierdzenia zapamiętania prędkości.
F

N
acisnąć drugi raz przycisk 5 , aby zapisać
proponowaną prędkość.
Wartość prędkości zostaje od razu wyświetlona
w zestawie wskaźników jako nowa zadana
prędkość.
Chwilowe przekroczenie
zaprogramowanej prędkości
F Aby chwilowo przekroczyć zaprogramowaną prędkość graniczną,
nacisnąć mocno pedał przyspieszenia,
przekraczając punkt oporu. W przypadku stromych zjazdów lub
nagłego przyspieszenia ogranicznik
prędkości może nie być w stanie utrzymać
zaprogramowanej prędkości.
Kiedy przekroczenie nie jest skutkiem działania
kierowcy, sygnał dźwiękowy towarzyszy
alarmowi.
Gdy tylko prędkość samochodu powraca
do zaprogramowanego poziomu,
ogranicznik wznawia działanie: wyświetlana
zaprogramowana prędkość przestaje migać.Wyłączanie
F Ustawić pokrętło 1 w położeniu 0 :
informacje związane z ogranicznikiem
przestają być wyświetlane.
Ogranicznik zostaje w tym momencie wyłączony,
a na wyświetlaczu miga wartość prędkości.
Usterka
Miganie kresek sygnalizuje usterkę
ogranicznika prędkości.
Zlecić sprawdzenie przez ASO sieci PEUGEOT
lub przez warsztat specjalistyczny.
Używanie dodatkowych dywaników
niehomologowanych przez PEUGEOT
może przeszkadzać w działaniu
ogranicznika prędkości.
Aby uniknąć zablokowania pedałów:
-

N
ależy poprawnie zamocować
dywanik.
-

N
igdy nie kłaść jednego dywanika na
drugim.
6
Jazda

204
Regulator prędkości
Układ automatycznie utrzymujący
prędkość podróżną na poziomie
zaprogramowanym przez kierowcę
bez konieczności używania pedału
przyspieszenia.
Włączenie regulatora prędkości odbywa się
ręcznie.
Wymaga to minimalnej prędkości samochodu
40 km/h.
W manualnej skrzyni biegów wymaga
włączenia co najmniej trzeciego biegu.
W automatycznej skrzyni biegów wymaga
ustawienia wybieraka w trybie D lub włączenia
co najmniej drugiego biegu w trybie M .
W przypadku pojazdów wyposażonych
w

manualną skrzynię biegów i układ
Stop

i
Start regulacja pozostaje włączona
po zmianie biegu. Działanie regulatora można chwilowo
zatrzymać (pauza):
-
n aciskając przycisk 4 lub pedał hamulca,
- a utomatycznie w przypadku zadziałania
układu dynamicznej kontroli stabilności.
Wyłączenie zapłonu kasuje wszystkie
zaprogramowane wartości prędkości.
Regulator prędkości jest tylko
urządzeniem wspomagającym, które nie
może w żadnym przypadku wyręczać
kierowcy w przestrzeganiu ograniczenia
prędkości i zachowaniu czujności.
Ze względów bezpieczeństwa zaleca się
trzymanie stóp w pobliżu pedałów.
Przełączniki przy kierownicy
1. Wybór trybu regulatora prędkości.
2. Zapamiętanie chwilowej prędkości
samochodu jako prędkości zadanej lub
zmniejszenie wartości.
3. Zapamiętanie chwilowej prędkości
samochodu jako prędkości zadanej lub
zwiększenie wartości.
4.
Wstrzymanie/wznawianie działania regulatora.
5. W zależności od wersji:
Wyświetlenie progów prędkości zapisanych
w pamięci dla programowalnego
ogranicznika prędkości.
albo
Przyjęcie prędkości zaproponowanej przez
układ rozpoznawania znaków ograniczenia
prędkości.
Więcej informacji na temat zapamiętywania
prędkości lub rozpoznawania znaków
ograniczenia prędkości i zaleceń zawierają
odpowiednie rozdziały.
Jazda

205
Wskazania w zestawie wskaźnikówWłączanie
F Aby włączyć regulator i ustawić zadaną prędkość, gdy tylko prędkość samochodu
osiągnie żądany poziom, nacisnąć przycisk
2 lub 3 . Bieżąca prędkość samochodu staje
się prędkością zadaną.
Można zwolnić pedał przyspieszenia.
6.
Sygnalizacja wstrzymania/wznowienia
regulacji.
7. Sygnalizacja wyboru regulatora.
8. Wartość ustawionej prędkości.
9. Prędkość proponowana przez układ
rozpoznawania znaków ograniczenia
prędkości (w zależności od wersji) F
U
stawić pokrętło 1 w położeniu CRUISE
,
aby wybrać tryb regulatora; działanie funkcji
jest wstrzymane. F
P
onowne naciśnięcie przycisku 4 wznawia
działanie regulatora (ON).
Zmiana zadanej prędkości
podróżnej
Regulator prędkości musi być włączony.
Aby zmienić wartość prędkości podróżnej przy
zastosowaniu aktualnej prędkości samochodu
jako prędkości wyjściowej:
F

s
kokowo co +/- 1 km/h, należy kolejno
krótko naciskać przycisk 2 lub 3 ,
F w sposób ciągły, skokowo co +/- 5 km/h, należy
nacisnąć i przytrzymać przycisk 2 lub 3.
Uwaga: naciśnięcie i przytrzymanie
przycisku 2 lub 3 powoduje bardzo szybką
zmianę prędkości samochodu.
F Ponowne naciśnięcie przycisku 4 powoduje
chwilowe wstrzymanie działania funkcji (pauza).
6
Jazda

206
Ze względów ostrożności zaleca się,
aby zapamiętywana prędkość zadana
była dość bliska aktualnej prędkości
samochodu, co pozwoli uniknąć
gwałtownego przyspieszania lub
zwalniania samochodu.
Aby zmienić wartość prędkości podróżnej przy
wykorzystaniu zaprogramowanych ustawień
prędkości i przy użyciu ekranu dotykowego:
F

n
acisnąć przycisk 5 , aby wyświetlić sześć
zaprogramowanych ustawień prędkości,
F

n
acisnąć przycisk odpowiadający
żądanemu ustawieniu prędkości.
Wybrane ustawienie stanie się nową
prędkością podróżną.
Aby zmienić wartość prędkości podróżnej
na prędkość proponowaną przez układ
rozpoznawania znaków ograniczenia
prędkości:
F

p
roponowana prędkość jest wyświetlana
w
zestawie wskaźników,
F

n
acisnąć pier wszy raz przycisk 5 . Zostaje
wyświetlony komunikat dotyczący
potwierdzenia zapamiętania prędkości,
F

n
acisnąć drugi raz przycisk 5 , aby zapisać
proponowaną prędkość.
Wartość prędkości zostaje od razu wyświetlona
w zestawie wskaźników jako nowa zadana
prędkość.Chwilowe przekroczenie
zaprogramowanej prędkości
W razie potrzeby (wyprzedzanie itp.) można
przekroczyć zaprogramowaną prędkość
poprzez naciśnięcie pedału przyspieszenia.
Regulator wyłącza się na chwilę i wyświetlana
zaprogramowana prędkość miga.
Aby powrócić do zaprogramowanej prędkości,
W przypadku stromego zjazdu regulator
prędkości nie będzie mógł przeszkodzić
w przekroczeniu zaprogramowanej
prędkości. Może zajść konieczność przyhamowania
w celu zapanowania nad prędkością jazdy
samochodu. W tym przypadku działanie
regulatora zostaje automatycznie wstrzymane.
W celu ponownego aktywowania układu
nacisnąć przycisk 4 przy prędkości powyżej
40 km/h.
Wyłączanie
F Obrócić pokrętło 1 do położenia „
0”:
wyświetlanie informacji związanych
z
regulatorem prędkości znika.
Usterka
Miganie kresek sygnalizuje usterkę regulatora.
Zlecić sprawdzenie przez ASO sieci PEUGEOT
lub przez warsztat specjalistyczny.
wystarczy zwolnić pedał przyspieszenia.
Gdy tylko prędkość samochodu osiągnie
zaprogramowany poziom, regulator wznawia
działanie: wyświetlana zaprogramowana
prędkość przestaje migać.
Jazda

207
Regulator prędkości należy włączać tylko
wtedy, gdy warunki umożliwiają jazdę
przez pewien czas ze stałą prędkością
i przy zachowaniu wystarczającej
bezpiecznej odległości.
Nie należy włączać regulatora prędkości
w mieście, przy dużym natężeniu ruchu,
na drodze krętej lub stromej, na drodze
śliskiej lub zalanej, w warunkach złej
widoczności (silny deszcz, mgła, opady
śniegu itp.).
W niektórych przypadkach nie będzie
możliwe utrzymanie ani nawet osiągnięcie
zadanej prędkości: holowanie, obciążenie
samochodu, stromy podjazd itp.
Używanie dodatkowych dywaników
niehomologowanych przez PEUGEOT
może przeszkadzać w działaniu regulatora
prędkości.
Aby uniknąć ryzyka zablokowania
pedałów:
-
n
ależy poprawnie zamocować
dywanik,
-

n
igdy nie kłaść jednego dywanika na
drugim.Adaptacyjny regulator
prędkości z funkcją Stop
Układ realizuje dwie funkcje:
- a utomatyczne utrzymywanie
prędkości zaprogramowanej
przez kierowcę,
-

a
utomatyczne utrzymywanie
odległości do poprzedzającego
pojazdu, co może prowadzić
nawet do całkowitego
zatrzymania pojazdu.
Układ steruje przyspieszaniem i hamowaniem
samochodu, oddziałując automatycznie na
silnik i układ hamulcowy.
W tym celu w przednim zderzaku umieszczono
radar.
Zasady działania
Układ, który został zaprojektowany
głównie do działania na drogach głównych
i autostradach, wykrywa tylko pojazdy
poruszające się w tym samym kierunku.
Dostosowuje on automatycznie prędkość
samochodu do prędkości pojazdu
poprzedzającego, aby utrzymywać stałą
odległość.
Jeżeli pojazd poprzedzający jedzie wolniej,
układ zwalnia lub nawet zatrzymuje całkowicie
samochód, korzystając z hamowania silnikiem i
układu hamulcowego.
Jeżeli pojazd poprzedzający przyspiesza
albo zmienia pas ruchu, regulator prędkości
przyspiesza stopniowo, aby powrócić do
zaprogramowanej prędkości.
Jeżeli kierowca włączy kierunkowskaz, aby
wyprzedzić wolniejszy pojazd, regulator
prędkości umożliwi chwilowe zbliżenie
się do
pojazdu poprzedzającego w celu
wyprzedzenia go bez przekraczania
zaprogramowanej prędkości.
6
J

208
Gdy tylko zostanie aktywowany układ
hamulcowy i pojazd zacznie zwalniać,
włączają się światła stop.
Regulator prędkości jest tylko
urządzeniem wspomagającym, które nie
może w żadnym przypadku wyręczać
kierowcy w przestrzeganiu ograniczeń
prędkości i zachowaniu czujności.
Zaleca się trzymanie stóp zawsze
w pobliżu pedałów.
Kierowca musi być zawsze gotowy do
przejęcia kontroli nad samochodem
przy użyciu pedału hamulca lub
przyspieszenia, w zależności od sytuacji.Przełączniki przy kierownicy
Więcej informacji na temat rozpoznawania
znaków ograniczenia prędkości można
znaleźć w odpowiednim rozdziale.
Wskazania w zestawie wskaźników
1. Wybór trybu regulatora prędkości.
2. Programowanie bieżącej prędkości jako
wartości zadanej/zmniejszenie wartości.
3. Programowanie bieżącej prędkości jako
wartości zadanej/zwiększenie wartości.
4. Wstrzymanie/wznawianie działania
regulatora.
5. Przyjęcie prędkości zaproponowanej
przez układ rozpoznawania znaków
ograniczenia prędkości.
6. Wyświetlanie i regulacja zaprogramowanej
odległości między pojazdami. 7.
Wskazanie obecności/braku pojazdu-celu.
8. Wskazanie włączenia/wyłączenia regulacji.
9. Wartość ustawionej prędkości.
10. Wskazanie, że pojazd stoi w miejscu.
11. Prędkość zaproponowana przez układ
rozpoznawania ograniczenia prędkości.
W przypadku wykrycia pojazdu symbol 7 jest
wypełniony kolorem związanym z trybem
regulatora prędkości. Domyślnie symbol 7 jest
p u st y.
W trybie włączonego regulatora symbol 8
ukazuje się w kolorze zielonym. Domyślnie
symbol 8 ukazuje się w kolorze szarym.
Jazda
