PEUGEOT 5008 2018 Bruksanvisningar (in Swedish)

209

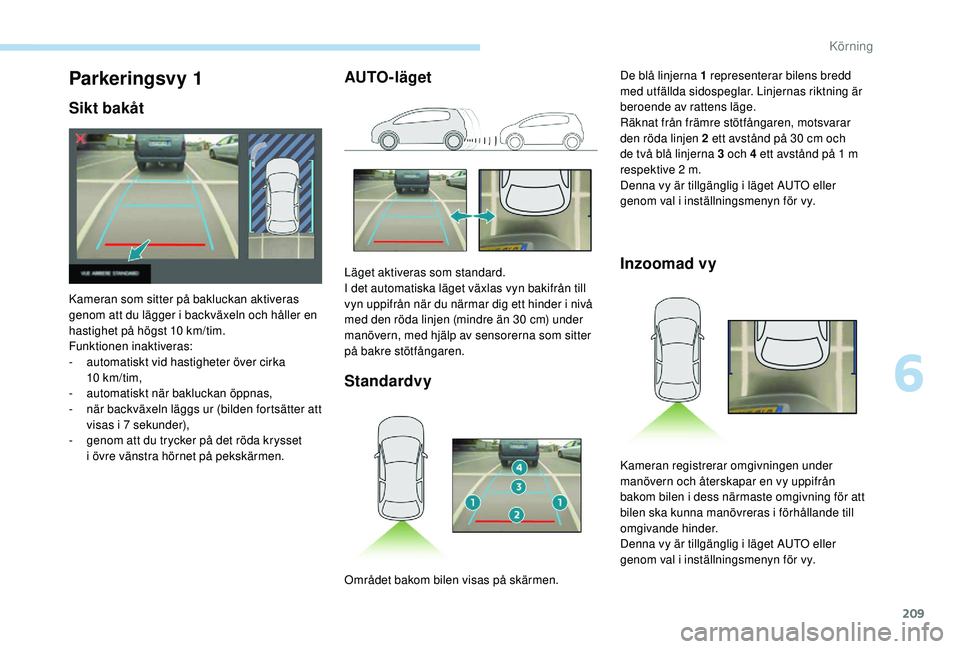

AUTO-lägetStandardvy Inzoomad vyParkeringsvy 1
Sikt bakåt
Kameran som sitter på bakluckan aktiveras
genom att du lägger i
backväxeln och håller en
hastighet på högst 10
km/tim.
Funktionen inaktiveras:
-

a
utomatiskt vid hastigheter över cirka
10


km/tim,
-
a

utomatiskt när bakluckan öppnas,
-

n
är backväxeln läggs ur (bilden fortsätter att
visas i
7 sekunder),
-

g
enom att du trycker på det röda krysset
i
övre vänstra hörnet på pekskärmen. Läget aktiveras som standard.
I det automatiska läget växlas vyn bakifrån till
vyn uppifrån när du närmar dig ett hinder i
nivå
med den röda linjen (mindre än 30
cm) under
manövern, med hjälp av sensorerna som sitter
på bakre stötfångaren. De blå linjerna 1
representerar bilens bredd
med utfällda sidospeglar. Linjernas riktning är
beroende av rattens läge.
Räknat från främre stötfångaren, motsvarar
den röda linjen 2 ett avstånd på 30 cm och
de två blå linjerna 3 och 4 ett avstånd på 1 m
respektive 2 m.
Denna vy är tillgänglig i läget AUTO eller
genom val i

inställningsmenyn för vy.
Området bakom bilen visas på skärmen. Kameran registrerar omgivningen under
manövern och återskapar en vy uppifrån
bakom bilen i
dess närmaste omgivning för att
bilen ska kunna manövreras i


förhållande till
omgivande hinder.
Denna vy är tillgänglig i
läget AUTO eller
genom val i


inställningsmenyn för vy.
6
Körning

210

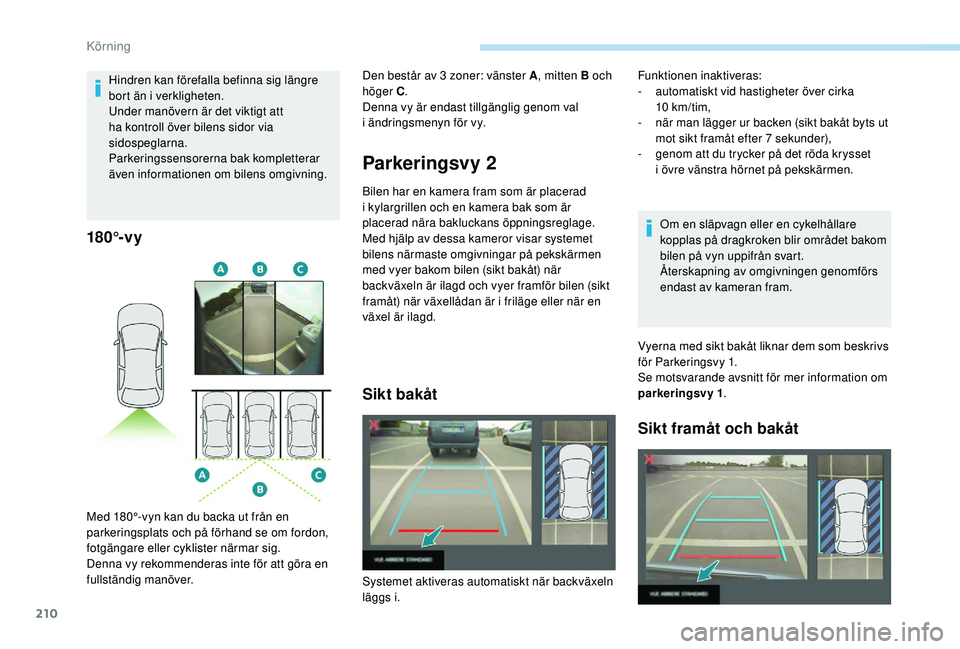

180°-v y
Parkeringsvy 2
Bilen har en kamera fram som är placerad
i kylargrillen och en kamera bak som är
placerad nära bakluckans öppningsreglage.
Med hjälp av dessa kameror visar systemet
bilens närmaste omgivningar på pekskärmen
med vyer bakom bilen (sikt bakåt) när
backväxeln är ilagd och vyer framför bilen (sikt
framåt) när växellådan är i


friläge eller när en
växel är ilagd.
Sikt bakåt
Om en släpvagn eller en cykelhållare
kopplas på dragkroken blir området bakom
bilen på vyn uppifrån svart.
Återskapning av omgivningen genomförs
endast av kameran fram.
Vyerna med sikt bakåt liknar dem som beskrivs
för Parkeringsvy 1.
Se motsvarande avsnitt för mer information om
parkeringsvy 1 .
Sikt framåt och bakåt
Hindren kan förefalla befinna sig längre
bort än i
verkligheten.
Under manövern är det viktigt att
ha kontroll över bilens sidor via
sidospeglarna.
Parkeringssensorerna bak kompletterar
även informationen om bilens omgivning.
Med 180°-vyn kan du backa ut från en
parkeringsplats och på förhand se om fordon,
fotgängare eller cyklister närmar sig.
Denna vy rekommenderas inte för att göra en
fullständig manöver. Den består av 3
zoner: vänster A
, mitten B och
höger C .
Denna vy är endast tillgänglig genom val
i


ändringsmenyn för vy. Funktionen inaktiveras:
-
a utomatiskt vid hastigheter över cirka
10


km/tim,
-

n
är man lägger ur backen (sikt bakåt byts ut
mot sikt framåt efter 7
sekunder),
-

g
enom att du trycker på det röda krysset
i
övre vänstra hörnet på pekskärmen.
Systemet aktiveras automatiskt när backväxeln
läggs i.
Körning

211

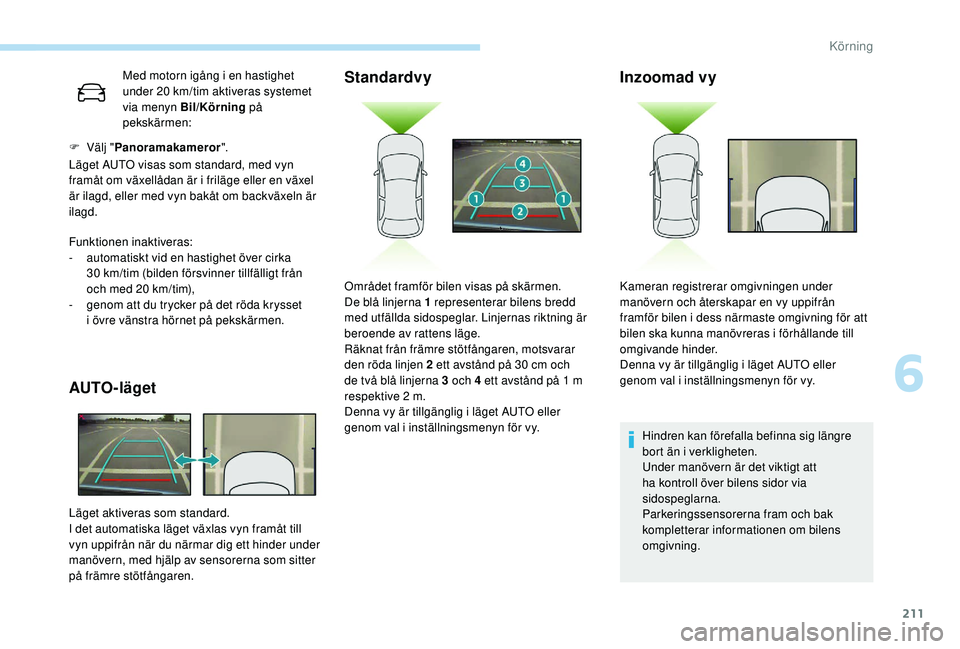

Med motorn igång i en hastighet
u nder 20 km/tim aktiveras systemet
via menyn Bil/Körning på
pekskärmen:
F

Vä

lj " Panoramakameror ".
Funktionen inaktiveras:
-

a

utomatiskt vid en hastighet över cirka
30


km/tim (bilden försvinner tillfälligt från
och med 20
km/tim),
-

g

enom att du trycker på det röda krysset
i

övre vänstra hörnet på pekskärmen.
AUTO-läget Standardvy
Läget AUTO visas som standard, med vyn
framåt om växellådan är i
friläge eller en växel
är ilagd, eller med vyn bakåt om backväxeln är
ilagd.
Läget aktiveras som standard.
I det automatiska läget växlas vyn framåt till
vyn uppifrån när du närmar dig ett hinder under
manövern, med hjälp av sensorerna som sitter
på främre stötfångaren.
Inzoomad vy
Hindren kan förefalla befinna sig längre
bort än i verkligheten.
Under manövern är det viktigt att
ha kontroll över bilens sidor via
sidospeglarna.
Parkeringssensorerna fram och bak
kompletterar informationen om bilens
omgivning.
Området framför bilen visas på skärmen.
De blå linjerna 1

representerar bilens bredd
med utfällda sidospeglar. Linjernas riktning är
beroende av rattens läge.
Räknat från främre stötfångaren, motsvarar
den röda linjen 2

ett avstånd på 30

cm och
de två blå linjerna 3

och 4

ett avstånd på 1

m
respektive 2

m.
Denna vy är tillgänglig i

läget AUTO eller
genom val i
inställningsmenyn för vy. Kameran registrerar omgivningen under
manövern och återskapar en vy uppifrån
framför bilen i
dess närmaste omgivning för att
bilen ska kunna manövreras i

förhållande till
omgivande hinder.
Denna vy är tillgänglig i läget AUTO eller
genom val i

inställningsmenyn för vy.
6
Körning

212

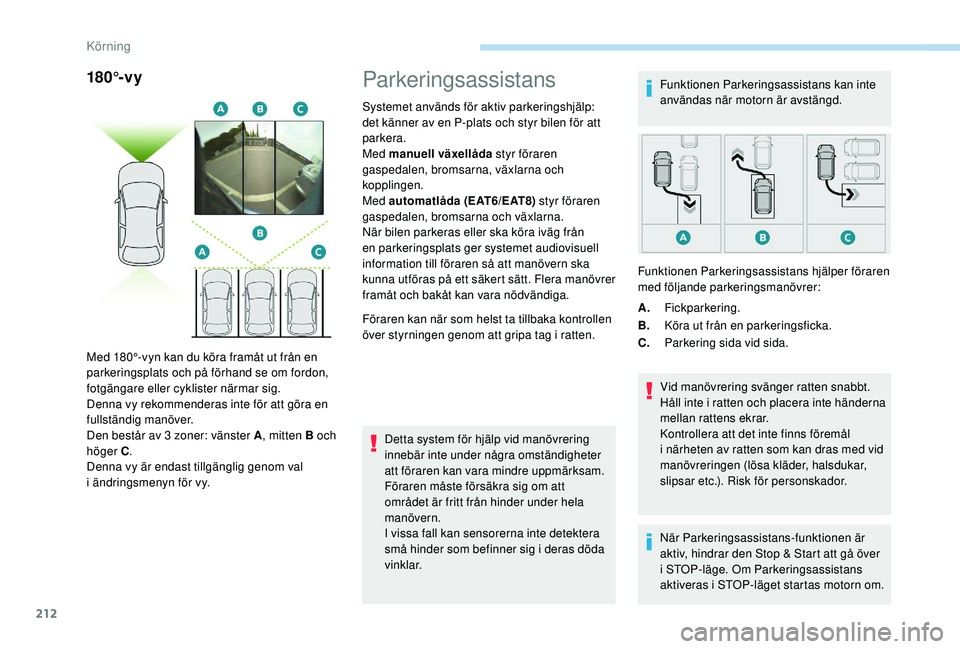

180°-v yParkeringsassistans
Systemet används för aktiv parkeringshjälp:
det känner av en P-plats och styr bilen för att
parkera.
Med manuell växellåda styr föraren
gaspedalen, bromsarna, växlarna och
kopplingen.
Med automatlåda (EAT6/EAT8) styr föraren
gaspedalen, bromsarna och växlarna.
När bilen parkeras eller ska köra iväg från
en parkeringsplats ger systemet audiovisuell
information till föraren så att manövern ska
kunna utföras på ett säkert sätt. Flera manövrer
framåt och bakåt kan vara nödvändiga.
Föraren kan när som helst ta tillbaka kontrollen
över styrningen genom att gripa tag i
ratten.
Detta system för hjälp vid manövrering
innebär inte under några omständigheter
att föraren kan vara mindre uppmärksam.
Föraren måste försäkra sig om att
området är fritt från hinder under hela
manövern.
I vissa fall kan sensorerna inte detektera
små hinder som befinner sig i
deras döda
vinklar. Funktionen Parkeringsassistans kan inte
användas när motorn är avstängd.
A. Fickparkering.
B. Köra ut från en parkeringsficka.
C. Parkering sida vid sida.
Vid manövrering svänger ratten snabbt.
Håll inte i
ratten och placera inte händerna
mellan rattens ekrar.
Kontrollera att det inte finns föremål
i
närheten av ratten som kan dras med vid
manövreringen (lösa kläder, halsdukar,
slipsar etc.). Risk för personskador.
När Parkeringsassistans-funktionen är
aktiv, hindrar den Stop & Start att gå över
i


STOP-läge. Om Parkeringsassistans
aktiveras i
STOP-läget startas motorn om.
Med 180°-vyn kan du köra framåt ut från en
parkeringsplats och på förhand se om fordon,
fotgängare eller cyklister närmar sig.
Denna vy rekommenderas inte för att göra en
fullständig manöver.
Den består av 3

zoner: vänster A , mitten B och
höger C .
Denna vy är endast tillgänglig genom val
i


ändringsmenyn för vy. Funktionen Parkeringsassistans hjälper föraren
med följande parkeringsmanövrer:
Körning

213

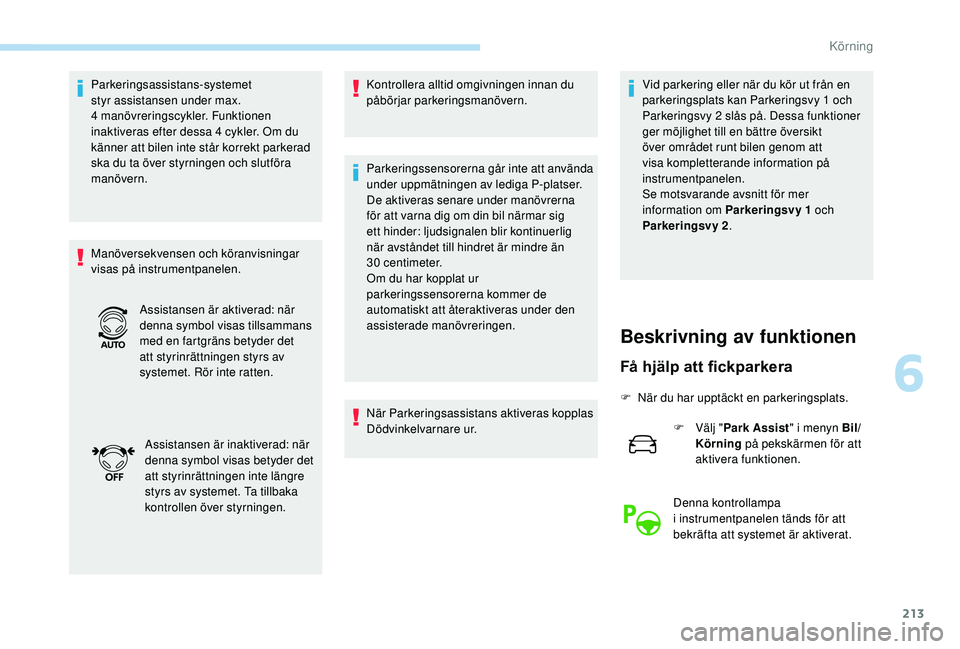

Parkeringsassistans-systemet
styr assistansen under max.
4

manövreringscykler. Funktionen
inaktiveras efter dessa 4
cykler. Om du
känner att bilen inte står korrekt parkerad
ska du ta över styrningen och slutföra
manövern.
Manöversekvensen och köranvisningar
visas på instrumentpanelen. Kontrollera alltid omgivningen innan du
påbörjar parkeringsmanövern.
Parkeringssensorerna går inte att använda
under uppmätningen av lediga P-platser.
De aktiveras senare under manövrerna
för att varna dig om din bil närmar sig
ett hinder: ljudsignalen blir kontinuerlig
när avståndet till hindret är mindre än
30


centimeter.
Om du har kopplat ur
parkeringssensorerna kommer de
automatiskt att återaktiveras under den
assisterade manövreringen.
När Parkeringsassistans aktiveras kopplas
Dödvinkelvarnare ur. Vid parkering eller när du kör ut från en
parkeringsplats kan Parkeringsvy
1 och
Parkeringsvy 2
slås på. Dessa funktioner
ger möjlighet till en bättre översikt
över området runt bilen genom att
visa kompletterande information på
instrumentpanelen.
Se motsvarande avsnitt för mer
information om Parkeringsvy 1
och
Parkeringsvy 2 .
Assistansen är aktiverad: när
denna symbol visas tillsammans
med en fartgräns betyder det
att styrinrättningen styrs av
systemet. Rör inte ratten. Assistansen är inaktiverad: när
denna symbol visas betyder det
att styrinrättningen inte längre
styrs av systemet. Ta tillbaka
kontrollen över styrningen.
Beskrivning av funktionen
Få hjälp att fickparkera
F När du har upptäckt en parkeringsplats. F
Vä
lj "Park Assist " i menyn Bil/
Körning på pekskärmen för att
aktivera funktionen.
Denna kontrollampa
i
instrumentpanelen tänds för att
bekräfta att systemet är aktiverat.
6
Körning

214

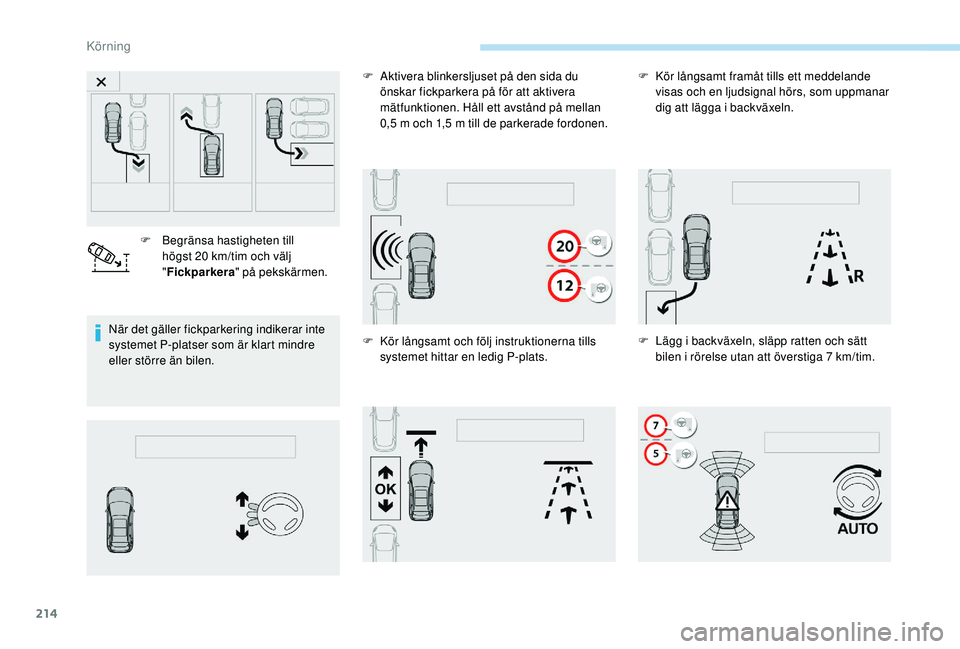

När det gäller fickparkering indikerar inte
systemet P-platser som är klart mindre
eller större än bilen.F

Beg
ränsa hastigheten till
högst 20 km/tim och välj
" Fickparkera " på pekskärmen. F
A
ktivera blinkersljuset på den sida du
önskar fickparkera på för att aktivera
mätfunktionen. Håll ett avstånd på mellan
0,5 m och 1,5 m till de parkerade fordonen.
F K ör långsamt och följ instruktionerna tills
systemet hittar en ledig P-plats. F

K
ör långsamt framåt tills ett meddelande
visas och en ljudsignal hörs, som uppmanar
dig att lägga i backväxeln.
F L ägg i backväxeln, släpp ratten och sätt
bilen i
rörelse utan att överstiga 7 km/tim.
Körning

215

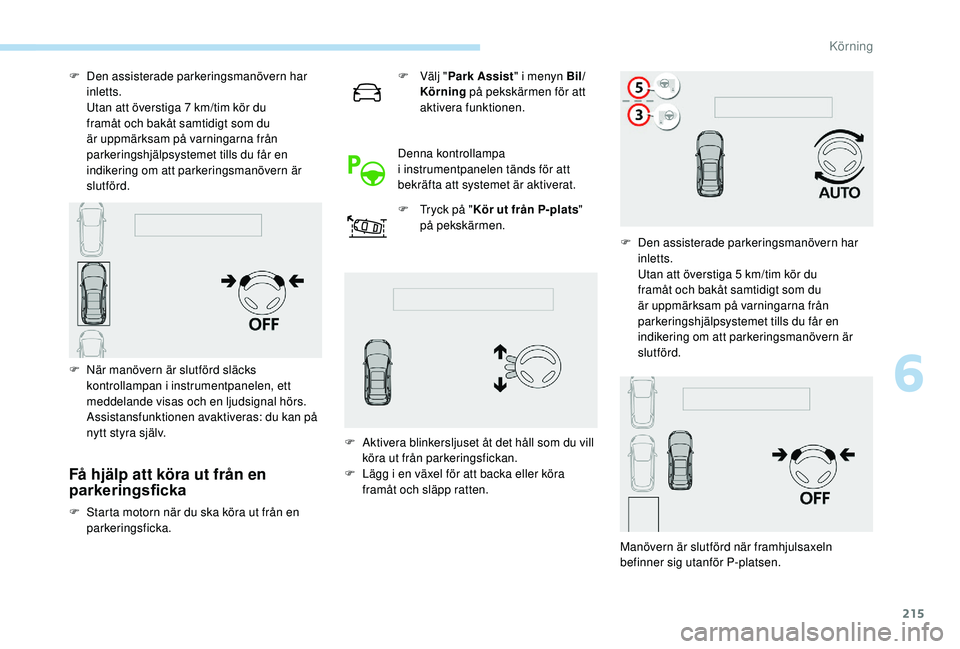

Få hjälp att köra ut från en
parkeringsficka
F Starta motorn när du ska köra ut från en parkeringsficka. F

Vä
lj "
Park Assist " i menyn Bil/
Körning på pekskärmen för att
aktivera funktionen.
Denna kontrollampa
i instrumentpanelen tänds för att
bekräfta att systemet är aktiverat.
F
T
ryck på "
Kör ut från P-plats "
på pekskärmen.
F
D
en assisterade parkeringsmanövern har
inletts.
U
tan att överstiga 7 km/tim kör du
framåt och bakåt samtidigt som du
är uppmärksam på varningarna från
parkeringshjälpsystemet tills du får en
indikering om att parkeringsmanövern är
slutförd.
F
N

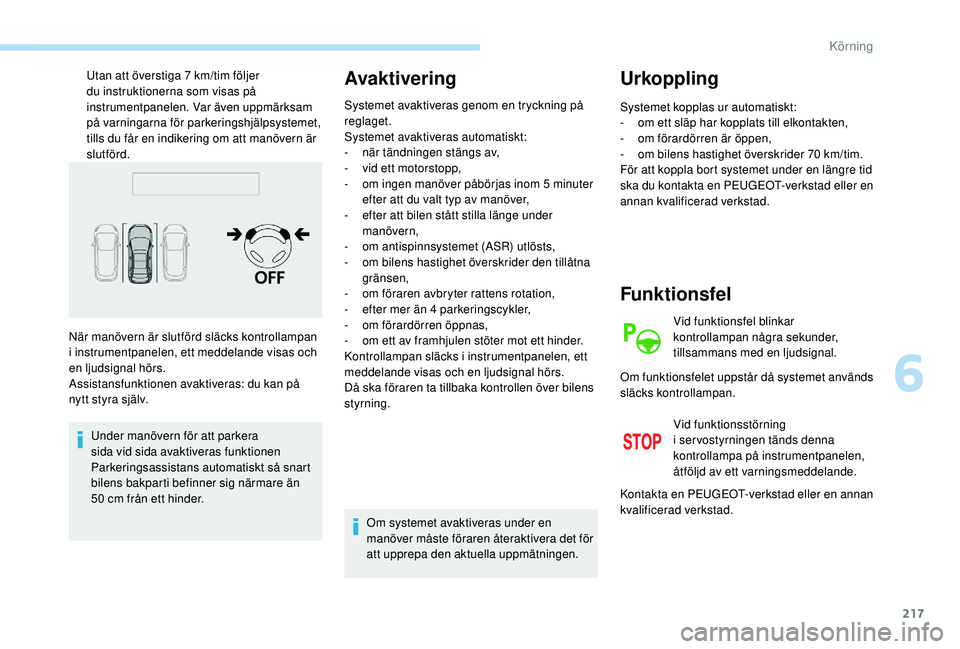

är manövern är slutförd släcks
kontrollampan i

instrumentpanelen, ett
meddelande visas och en ljudsignal hörs.
A
ssistansfunktionen avaktiveras: du kan på
nytt styra själv. F
A
ktivera blinkersljuset åt det håll som du vill
köra ut från parkeringsfickan.
F
L
ägg i en växel för att backa eller köra
framåt och släpp ratten. F
D
en assisterade parkeringsmanövern har
inletts.
U
tan att överstiga 5 km/tim kör du
framåt och bakåt samtidigt som du
är uppmärksam på varningarna från
parkeringshjälpsystemet tills du får en
indikering om att parkeringsmanövern är
slutförd.
Manövern är slutförd när framhjulsaxeln
befinner sig utanför P-platsen.
6
Körning

216

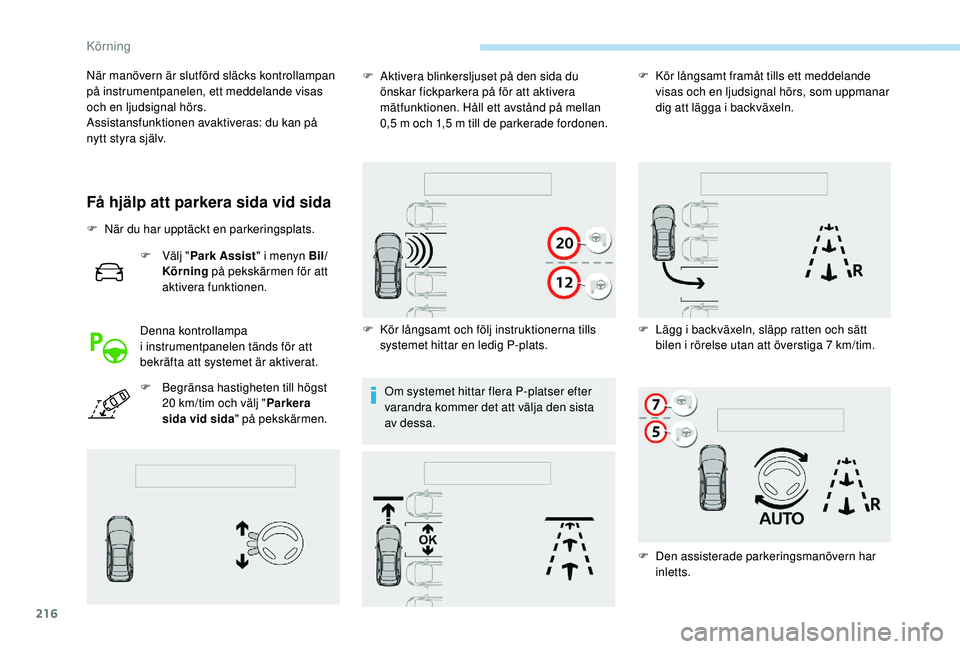

Få hjälp att parkera sida vid sida
F När du har upptäckt en parkeringsplats.F
Vä
lj "Park Assist " i menyn Bil/
Körning på pekskärmen för att
aktivera funktionen.
Denna kontrollampa
i
instrumentpanelen tänds för att
bekräfta att systemet är aktiverat.
F

Beg
ränsa hastigheten till högst
20
km/tim och välj "Parkera
sida vid sida " på pekskärmen. Om systemet hittar flera P-platser efter
varandra kommer det att välja den sista
av dessa.
När manövern är slutförd släcks kontrollampan
på instrumentpanelen, ett meddelande visas
och en ljudsignal hörs.
Assistansfunktionen avaktiveras: du kan på
nytt styra själv.
F
A
ktivera blinkersljuset på den sida du
önskar fickparkera på för att aktivera
mätfunktionen. Håll ett avstånd på mellan
0,5 m och 1,5 m till de parkerade fordonen.
F
K
ör långsamt och följ instruktionerna tills
systemet hittar en ledig P-plats. F

K
ör långsamt framåt tills ett meddelande
visas och en ljudsignal hörs, som uppmanar
dig att lägga i backväxeln.
F
L
ägg i backväxeln, släpp ratten och sätt
bilen i
rörelse utan att överstiga 7 km/tim.
F

D
en assisterade parkeringsmanövern har
inletts.
Körning

217
Utan att överstiga 7 km/tim följer
du instruktionerna som visas på
instrumentpanelen. Var även uppmärksam
på varningarna för parkeringshjälpsystemet,
tills du får en indikering om att manövern är
slutförd.
Under manövern för att parkera
sida vid sida avaktiveras funktionen
Parkeringsassistans automatiskt så snart
bilens bakparti befinner sig närmare än
50
cm från ett hinder.Avaktivering
Systemet avaktiveras genom en tryckning på
reglaget.
Systemet avaktiveras automatiskt:
-
när
tändningen stängs av,
-

v
id ett motorstopp,
-

o
m ingen manöver påbörjas inom 5 minuter
efter att du valt typ av manöver,
-

e
fter att bilen stått stilla länge under
manövern,
-

o
m antispinnsystemet (ASR) utlösts,
-

o
m bilens hastighet överskrider den tillåtna
gränsen,
-

o
m föraren avbryter rattens rotation,
-
e

fter mer än 4

parkeringscykler,
-

o
m förardörren öppnas,
-

o
m ett av framhjulen stöter mot ett hinder.
Kontrollampan släcks i


instrumentpanelen, ett
meddelande visas och en ljudsignal hörs.
Då ska föraren ta tillbaka kontrollen över bilens
styrning.
Om systemet avaktiveras under en
manöver måste föraren återaktivera det för
att upprepa den aktuella uppmätningen.
Urkoppling
Systemet kopplas ur automatiskt:
- o m ett släp har kopplats till elkontakten,
-

o
m förardörren är öppen,
-

o
m bilens hastighet överskrider 70 km/tim.
För att koppla bort systemet under en längre tid
ska du kontakta en PEUGEOT-verkstad eller en
annan kvalificerad verkstad.
När manövern är slutförd släcks kontrollampan
i

instrumentpanelen, ett meddelande visas och
en ljudsignal hörs.
Assistansfunktionen avaktiveras: du kan på
nytt styra själv.
Funktionsfel
Vid funktionsfel blinkar
kontrollampan några sekunder,
tillsammans med en ljudsignal.
Vid funktionsstörning
i


servostyrningen tänds denna
kontrollampa på instrumentpanelen,
åtföljd av ett varningsmeddelande.
Om funktionsfelet uppstår då systemet används
släcks kontrollampan.
Kontakta en PEUGEOT-verkstad eller en annan
kvalificerad verkstad.
6

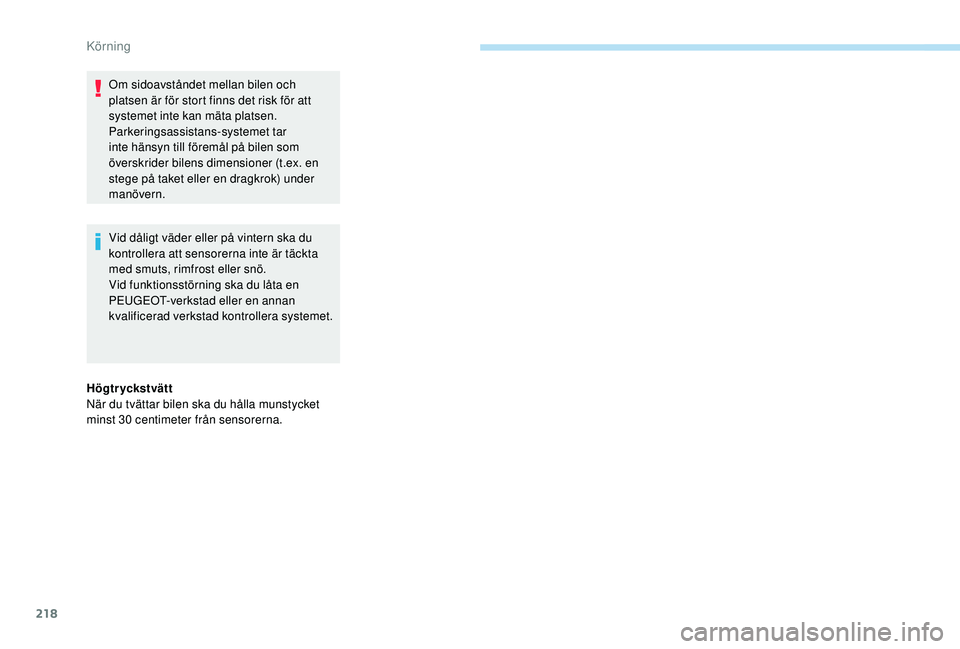

Körning

218
Vid dåligt väder eller på vintern ska du
kontrollera att sensorerna inte är täckta
med smuts, rimfrost eller snö.
Vid funktionsstörning ska du låta en
PEUGEOT-verkstad eller en annan
kvalificerad verkstad kontrollera systemet.
Högtryckstvätt
När du tvättar bilen ska du hålla munstycket
minst 30


centimeter från sensorerna.
Om sidoavståndet mellan bilen och
platsen är för stort finns det risk för att
systemet inte kan mäta platsen.
Parkeringsassistans-systemet tar
inte hänsyn till föremål på bilen som
överskrider bilens dimensioner (t.ex. en
stege på taket eller en dragkrok) under
manövern.
Körning
