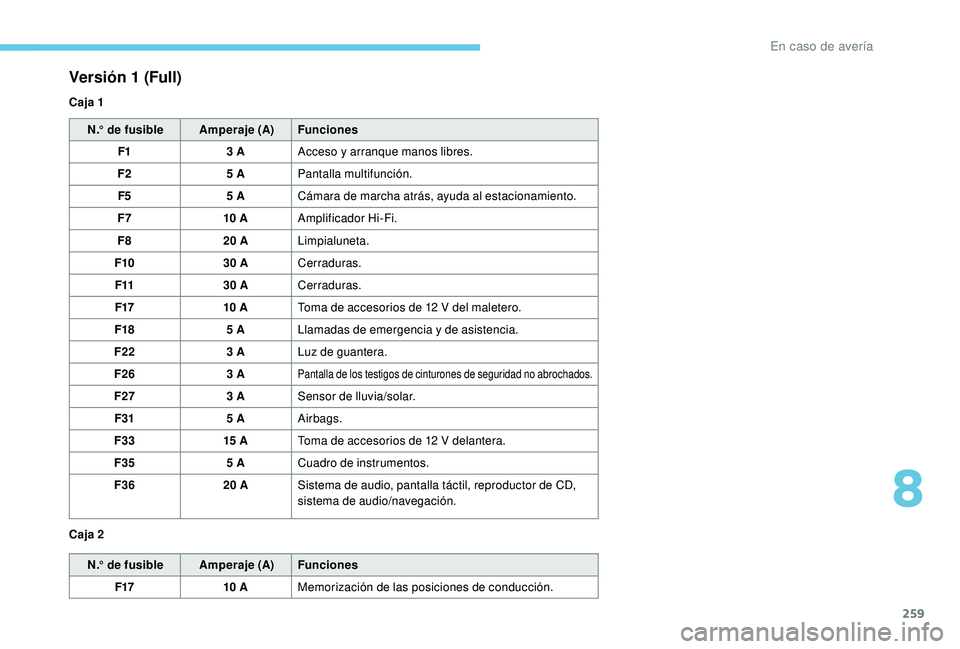

PEUGEOT 5008 2018 Manual del propietario (in Spanish)

259
N.° de fusibleAmperaje (A)Funciones
F1 3
AAcceso y
arranque manos libres.
F2 5
APantalla multifunción.
F5 5
ACámara de marcha atrás, ayuda al estacionamiento.
F7 10


AAmplificador Hi-Fi.
F8 20
ALimpialuneta.
F10 30
ACerraduras.
F11 30
ACerraduras.
F17 10


AToma de accesorios de 12
V del maletero.
F18 5
ALlamadas de emergencia y
de asistencia.
F22 3
ALuz de guantera.
F26 3
A
Pantalla de los testigos de cinturones de seguridad no abrochados.
F273 ASensor de lluvia/solar.
F31 5
AAirbags.
F33 15


AToma de accesorios de 12
V delantera.
F35 5
ACuadro de instrumentos.
F36 20
ASistema de audio, pantalla táctil, reproductor de CD,
sistema de audio/navegación.
N.° de fusible Amperaje (A)Funciones
F17 10


AMemorización de las posiciones de conducción.
Versión 1 (Full)
Caja 1
Caja 2
8
En caso de avería

260

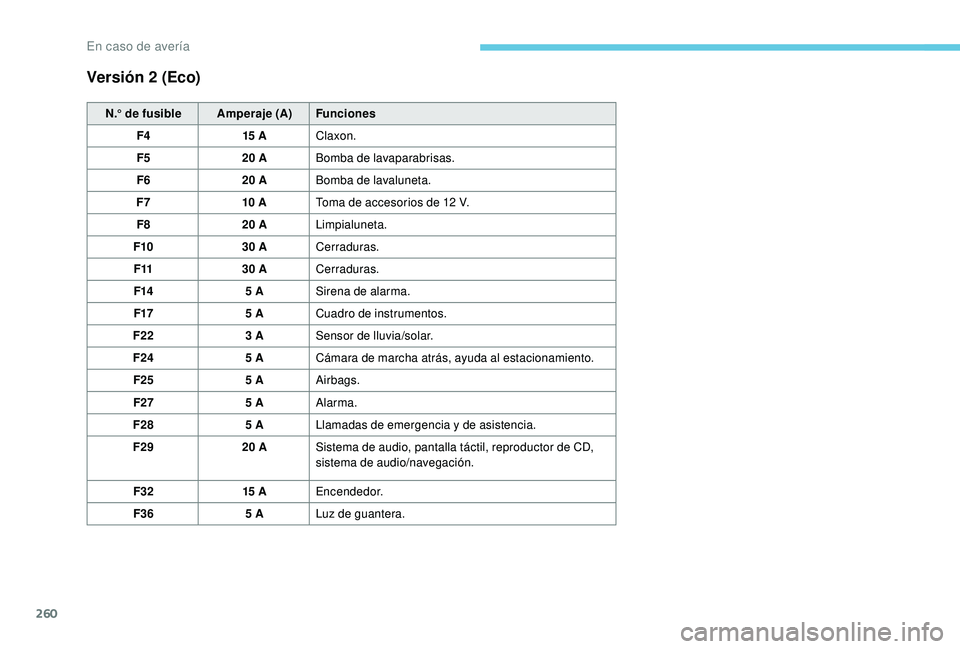

Versión 2 (Eco)
N.° de fusibleAmperaje (A)Funciones
F4 15


AClaxon.
F5 20
ABomba de lavaparabrisas.
F6 20
ABomba de lavaluneta.
F7 10


AToma de accesorios de 12
V.
F8 20
ALimpialuneta.
F10 30
ACerraduras.
F11 30
ACerraduras.
F14 5
ASirena de alarma.
F17 5
ACuadro de instrumentos.
F22 3
ASensor de lluvia/solar.
F24 5
ACámara de marcha atrás, ayuda al estacionamiento.
F25 5
AAirbags.
F27 5
AAlarma.
F28 5
ALlamadas de emergencia y
de asistencia.
F29 20
ASistema de audio, pantalla táctil, reproductor de CD,
sistema de audio/navegación.
F32 15


AEncendedor.
F36 5
ALuz de guantera.
En caso de avería

261

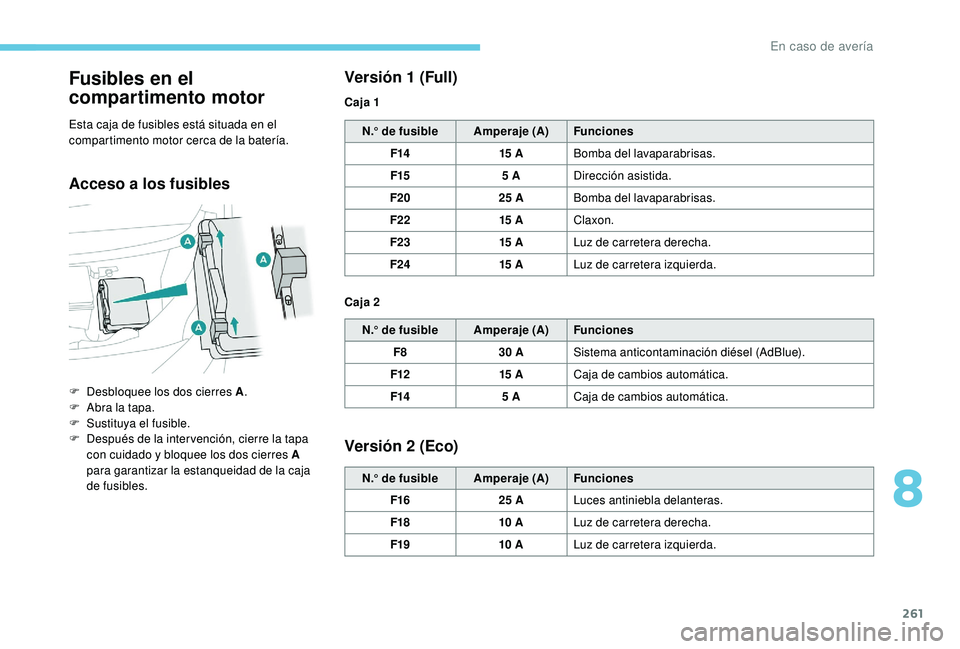

Fusibles en el
compartimento motor
Esta caja de fusibles está situada en el
compartimento motor cerca de la batería.
Acceso a los fusiblesV ersión 1

(Full)
N.° de fusible
Amperaje (A)Funciones
F14 15


ABomba del lavaparabrisas.
F15 5
ADirección asistida.
F20 25
ABomba del lavaparabrisas.
F22 15


AClaxon.
F23 15


ALuz de carretera derecha.
F24 15


ALuz de carretera izquierda.
N.° de fusible Amperaje (A)Funciones
F8 30
ASistema anticontaminación diésel (AdBlue).
F12 15


ACaja de cambios automática.
F14 5
ACaja de cambios automática.
Versión 2 (Eco)
N.° de fusible Amperaje (A)Funciones
F16 25
ALuces antiniebla delanteras.
F18 10


ALuz de carretera derecha.
F19 10


ALuz de carretera izquierda.
F

D

esbloquee los dos cierres A
.
F

A

bra la tapa.
F

S

ustituya el fusible.
F

D

espués de la inter vención, cierre la tapa
con cuidado y

bloquee los dos cierres A
para garantizar la estanqueidad de la caja
de fusibles. Caja 1
Caja 2
8
En caso de avería

262

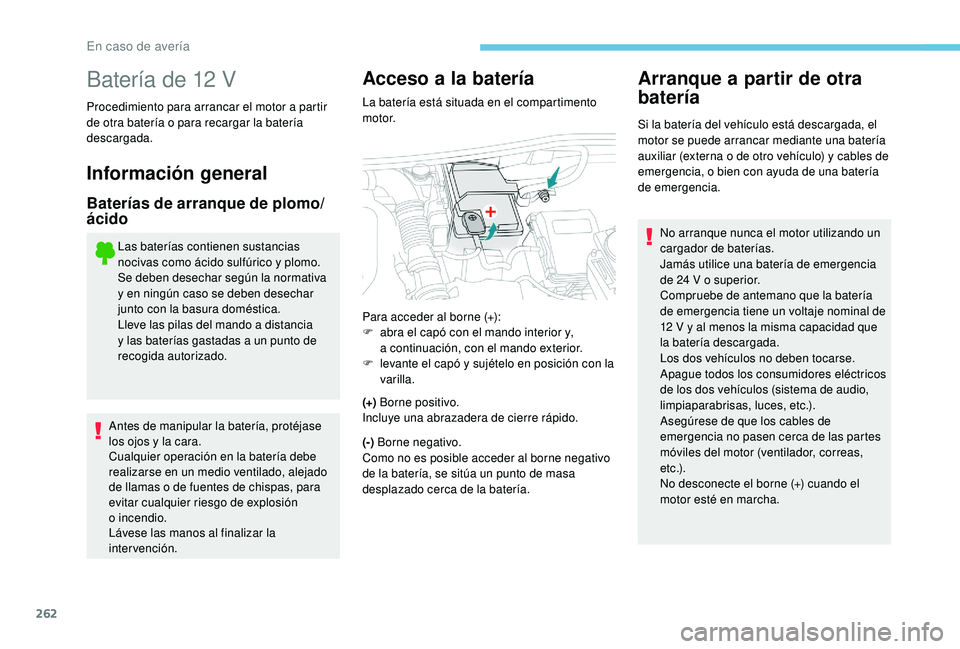

Batería de 12 V
Procedimiento para arrancar el motor a partir
de otra batería o para recargar la batería
descargada.
Información general
Baterías de arranque de plomo/
ácido
Las baterías contienen sustancias
nocivas como ácido sulfúrico y plomo.
Se deben desechar según la normativa
y
en ningún caso se deben desechar
junto con la basura doméstica.
Lleve las pilas del mando a
distancia
y
las baterías gastadas a un punto de
recogida autorizado.
Antes de manipular la batería, protéjase
los ojos y


la cara.
Cualquier operación en la batería debe
realizarse en un medio ventilado, alejado
de llamas o
de fuentes de chispas, para
evitar cualquier riesgo de explosión
o


incendio.
Lávese las manos al finalizar la
intervención.
Acceso a la batería
La batería está situada en el compartimento
motor.
(+) Borne positivo.
Incluye una abrazadera de cierre rápido.
(-) Borne negativo.
Como no es posible acceder al borne negativo
de la batería, se sitúa un punto de masa
desplazado cerca de la batería.
Arranque a partir de otra
b atería
Si la batería del vehículo está descargada, el
motor se puede arrancar mediante una batería
auxiliar (externa o
de otro vehículo) y cables de
emergencia, o
bien con ayuda de una batería
de emergencia.
Para acceder al borne (+):
F

a

bra el capó con el mando interior y,
a

continuación, con el mando exterior.
F

l

evante el capó y

sujételo en posición con la
varilla. No arranque nunca el motor utilizando un
cargador de baterías.
Jamás utilice una batería de emergencia
de 24
V o superior.
Compruebe de antemano que la batería
de emergencia tiene un voltaje nominal de
12
V y al menos la misma capacidad que
la batería descargada.
Los dos vehículos no deben tocarse.
Apague todos los consumidores eléctricos
de los dos vehículos (sistema de audio,
limpiaparabrisas, luces, etc.).
Asegúrese de que los cables de
emergencia no pasen cerca de las partes
móviles del motor (ventilador, correas,
e t c .) .
No desconecte el borne (+) cuando el
motor esté en marcha.
En caso de avería

263

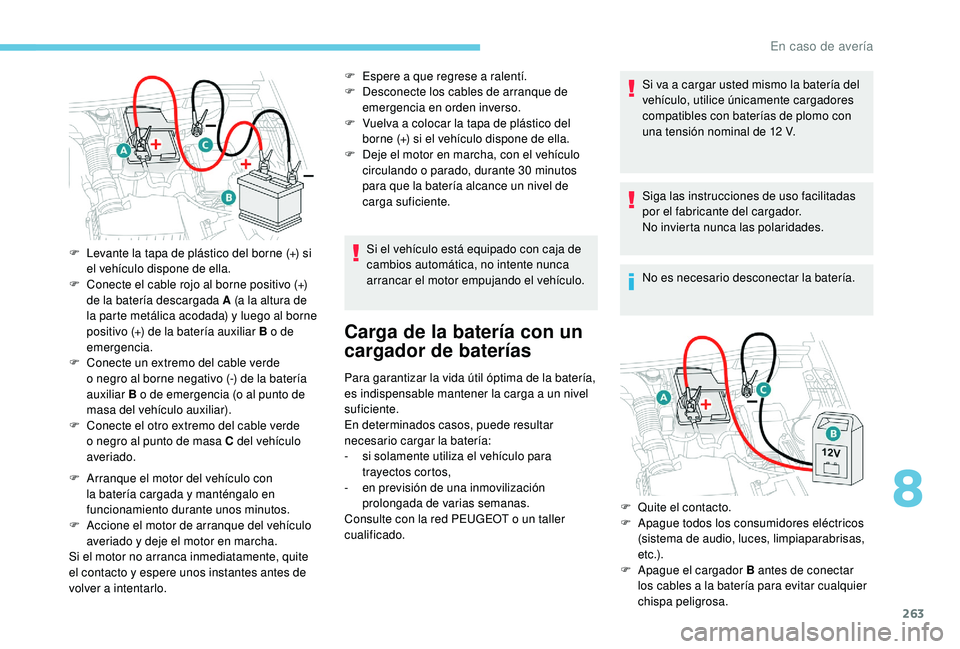

F Arranque el motor del vehículo con la batería cargada y manténgalo en
funcionamiento durante unos minutos.
F

A
ccione el motor de arranque del vehículo
averiado y
deje el motor en marcha.
Si el motor no arranca inmediatamente, quite
el contacto y
espere unos instantes antes de
volver a
intentarlo. F

E
spere a que regrese a ralentí.
F
D
esconecte los cables de arranque de
emergencia en orden inverso.
F
V
uelva a colocar la tapa de plástico del
borne (+) si el vehículo dispone de ella.
F
D
eje el motor en marcha, con el vehículo
circulando o

parado, durante 30

minutos
para que la batería alcance un nivel de
carga suficiente.
Si el vehículo está equipado con caja de
cambios automática, no intente nunca
arrancar el motor empujando el vehículo.
Carga de la batería con un
cargador de baterías
Para garantizar la vida útil óptima de la batería,
es indispensable mantener la carga a un nivel
suficiente.
En determinados casos, puede resultar
necesario cargar la batería:
-

s
i solamente utiliza el vehículo para
trayectos cortos,
-

e
n previsión de una inmovilización
prolongada de varias semanas.
Consulte con la red PEUGEOT o
un taller
cualificado.
F

L

evante la tapa de plástico del borne (+) si
el vehículo dispone de ella.
F

C

onecte el cable rojo al borne positivo (+)
de la batería descargada A (a la altura de
la parte metálica acodada) y

luego al borne
positivo (+) de la batería auxiliar B o

de
emergencia.
F
C
onecte un extremo del cable verde
o

negro al borne negativo (-) de la batería
auxiliar B o

de emergencia (o al punto de
masa del vehículo auxiliar).
F

C

onecte el otro extremo del cable verde
o

negro al punto de masa C del vehículo
averiado. Si va a
cargar usted mismo la batería del
vehículo, utilice únicamente cargadores
compatibles con baterías de plomo con
una tensión nominal de 12 V.
Siga las instrucciones de uso facilitadas
por el fabricante del cargador.
No invierta nunca las polaridades.
No es necesario desconectar la batería.
F
Qu
ite el contacto.
F

A
pague todos los consumidores eléctricos
(sistema de audio, luces, limpiaparabrisas,
e t c .) .
F

A
pague el cargador B antes de conectar
los cables a
la batería para evitar cualquier
chispa peligrosa.
8
En caso de avería

264
Jamás intente cargar una batería
congelada, ¡existe riesgo de explosión!
Si la batería está congelada, llévela a la
red PEUGEOT o
a un taller cualificado
para su revisión; allí comprobarán que los
componentes internos no hayan resultado
dañados y
que el contenedor no esté
fisurado, lo que supondría un riesgo de
fuga de ácido tóxico y
corrosivo.
F
C

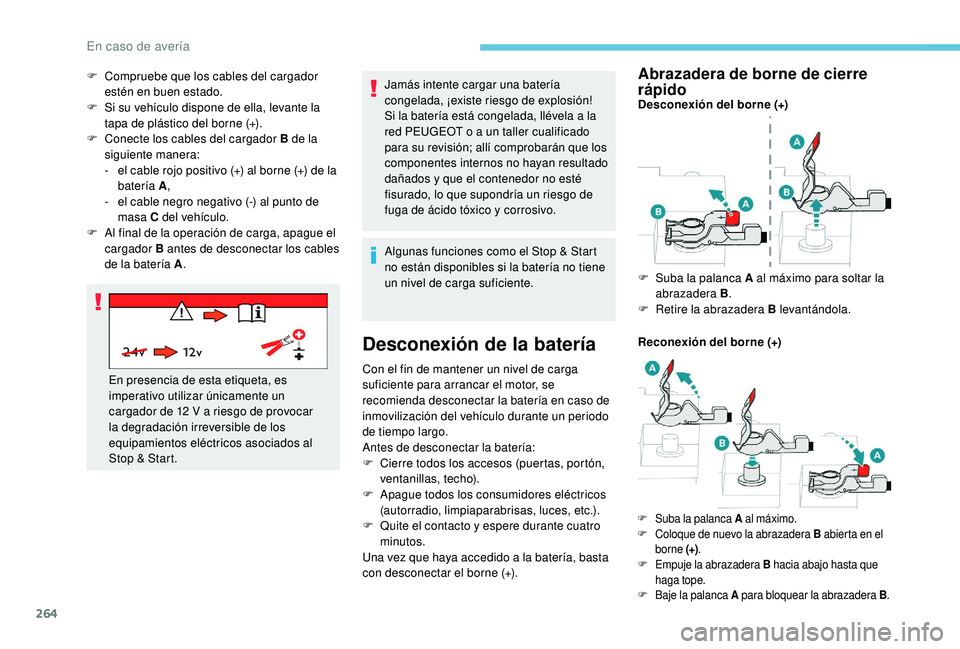

ompruebe que los cables del cargador
estén en buen estado.
F

S

i su vehículo dispone de ella, levante la
tapa de plástico del borne (+).
F

C

onecte los cables del cargador B de la
siguiente manera:
-

e

l cable rojo positivo (+) al borne (+) de la
batería A ,
-

e

l cable negro negativo (-) al punto de
masa C del vehículo.
F

A

l final de la operación de carga, apague el
cargador B antes de desconectar los cables
de la batería A .
En presencia de esta etiqueta, es
imperativo utilizar únicamente un
cargador de 12

V a

riesgo de provocar
la degradación irreversible de los
equipamientos eléctricos asociados al
Stop & Start. Algunas funciones como el Stop & Start
no están disponibles si la batería no tiene
un nivel de carga suficiente.
Desconexión de la batería
Con el fin de mantener un nivel de carga
suficiente para arrancar el motor, se
recomienda desconectar la batería en caso de
inmovilización del vehículo durante un periodo
de tiempo largo.
Antes de desconectar la batería:
F

C
ierre todos los accesos (puertas, portón,
ventanillas, techo).
F

A
pague todos los consumidores eléctricos
(autorradio, limpiaparabrisas, luces, etc.).
F

Q
uite el contacto y espere durante cuatro
minutos.
Una vez que haya accedido a
la batería, basta
con desconectar el borne (+).
Abrazadera de borne de cierre
rápido
Desconexión del borne (+)
Reconexión del borne (+) F

S
uba la palanca A al máximo para soltar la
abrazadera B .
F

R
etire la abrazadera B levantándola.
F Suba la palanca A al máximo.
F C oloque de nuevo la abrazadera B abierta en el
borne (+).
F
E

mpuje la abrazadera B hacia abajo hasta que
haga tope.
F
B

aje la palanca A para bloquear la abrazadera B .
En caso de avería

265
En los vehículos con el volante a la
d erecha, cuando el cuentakilómetros total
alcanza 100
km, es necesario esperar
aprox. 15
minutos antes de poner en
marcha el motor.
No obstante, si después de esta operación
persisten ligeras perturbaciones, consulte con
la red PEUGEOT o
un taller cualificado.
Consultando el apartado correspondiente,
debe reinicializar usted mismo algunos
sistemas como:
-

l

a llave con mando a distancia o la llave
electrónica (según versión),
-

e
l techo corredizo y su persiana de
ocultación eléctrica,
-
los

elevalunas eléctricos,
-

l

a fecha y la hora,
-
l

as emisoras de radio memorizadas. La siguiente vez que arranque el motor
para realizar un trayecto, el Stop & Start
podría no estar operativo.
En ese caso, el sistema no estará de
nuevo disponible hasta que se realice una
inmovilización continua del vehículo, cuya
duración dependerá de la temperatura
exterior y
del estado de carga de la
batería (hasta aproximadamente 8

horas).

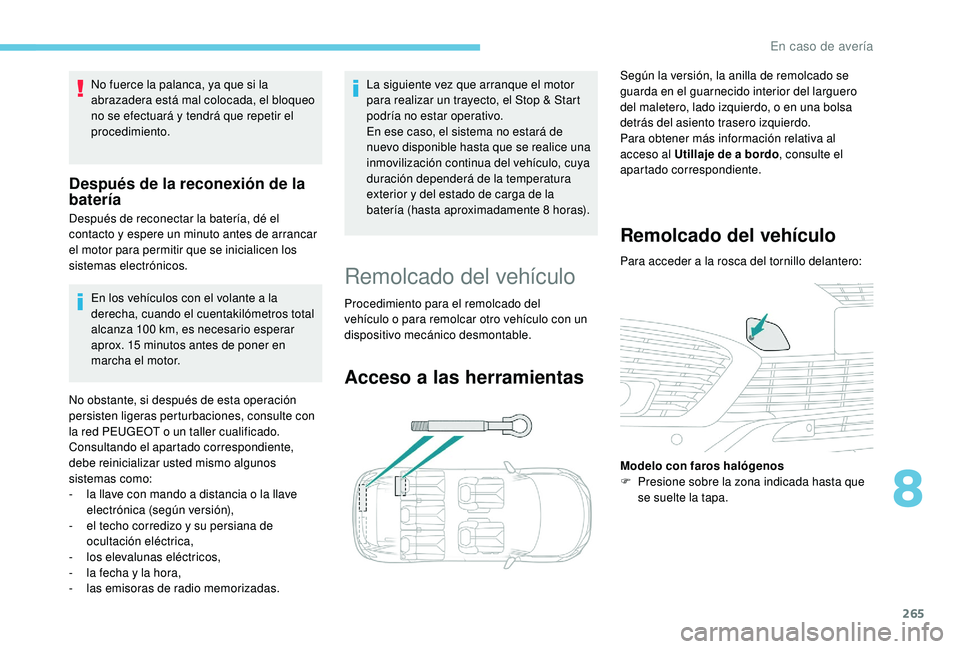

No fuerce la palanca, ya que si la
abrazadera está mal colocada, el bloqueo
no se efectuará y tendrá que repetir el
procedimiento.
Después de la reconexión de la
batería
Después de reconectar la batería, dé el
contacto y espere un minuto antes de arrancar
el motor para permitir que se inicialicen los
sistemas electrónicos.
Remolcado del vehículo
Procedimiento para el remolcado del
vehículo o para remolcar otro vehículo con un
dispositivo mecánico desmontable.
Acceso a las herramientas
Según la versión, la anilla de remolcado se
guarda en el guarnecido interior del larguero
del maletero, lado izquierdo, o
en una bolsa
detrás del asiento trasero izquierdo.
Para obtener más información relativa al
acceso al Utillaje de a
bordo, consulte el
apartado correspondiente.
Remolcado del vehículo
Para acceder a la rosca del tornillo delantero:
M odelo con faros halógenos
F

P
resione sobre la zona indicada hasta que
se suelte la tapa.
8
En caso de avería

266
F Enrosque la argolla de remolcado hasta que se apriete completamente.
F

I
nstale la barra de remolcado.
F

S
itúe la caja de cambios en punto
muer to.
Si no se respeta esta indicación, algunos
componentes (frenos, transmisión, etc.)
pueden resultar dañados, y
la asistencia
a
la frenada podría no funcionar al volver
a


arrancar el motor.

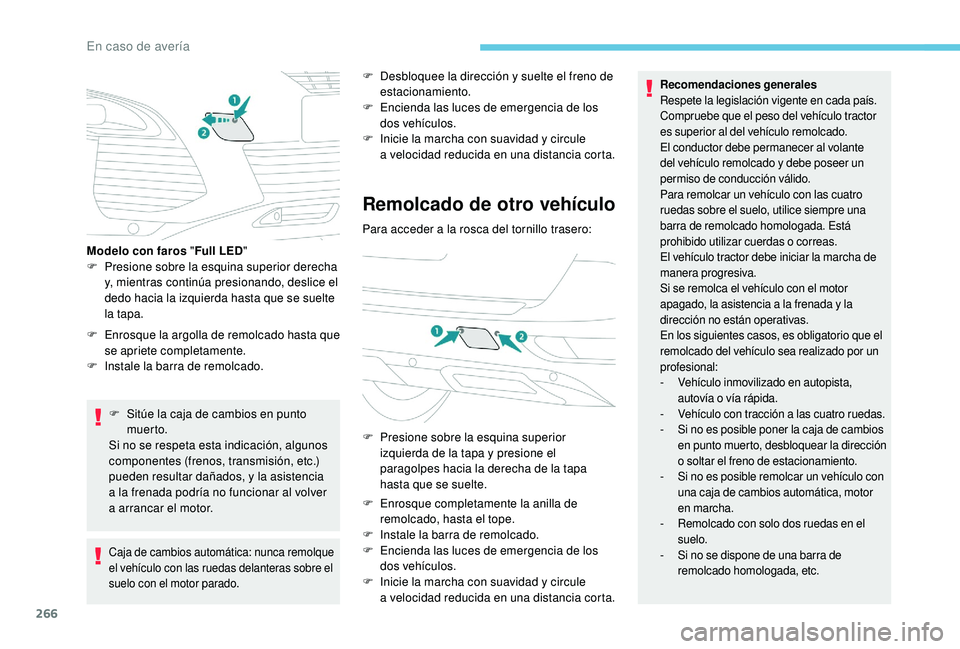

Modelo con faros "
Full LED"
F
P
resione sobre la esquina superior derecha
y, mientras continúa presionando, deslice el
dedo hacia la izquierda hasta que se suelte
la tapa.
Caja de cambios automática: nunca remolque
el vehículo con las ruedas delanteras sobre el
suelo con el motor parado.
F Desbloquee la dirección y suelte el freno de
estacionamiento.
F

E
ncienda las luces de emergencia de los
dos vehículos.
F

I
nicie la marcha con suavidad y circule
a
velocidad reducida en una distancia corta.
Remolcado de otro vehículo
Para acceder a la rosca del tornillo trasero:
F
P
resione sobre la esquina superior
izquierda de la tapa y
presione el
paragolpes hacia la derecha de la tapa
hasta que se suelte.
F

E
nrosque completamente la anilla de
remolcado, hasta el tope.
F

I
nstale la barra de remolcado.
F

E
ncienda las luces de emergencia de los
dos vehículos.
F

I
nicie la marcha con suavidad y circule
a
velocidad reducida en una distancia corta.
Recomendaciones generales
Respete la legislación vigente en cada país.
Compruebe que el peso del vehículo tractor
es superior al del vehículo remolcado.
El conductor debe permanecer al volante
del vehículo remolcado y debe poseer un
permiso de conducción válido.
Para remolcar un vehículo con las cuatro
ruedas sobre el suelo, utilice siempre una
barra de remolcado homologada. Está
prohibido utilizar cuerdas o


correas.
El vehículo tractor debe iniciar la marcha de
manera progresiva.
Si se remolca el vehículo con el motor
apagado, la asistencia a


la frenada y

la
dirección no están operativas.
En los siguientes casos, es obligatorio que el
remolcado del vehículo sea realizado por un
profesional:
-

V
ehículo inmovilizado en autopista,
autovía o
vía rápida.
-

V
ehículo con tracción a las cuatro ruedas.
-

S
i no es posible poner la caja de cambios
en punto muerto, desbloquear la dirección
o
soltar el freno de estacionamiento.
-

S
i no es posible remolcar un vehículo con
una caja de cambios automática, motor
en marcha.
-

R
emolcado con solo dos ruedas en el
suelo.
-

S
i no se dispone de una barra de
remolcado homologada, etc.
En caso de avería

267

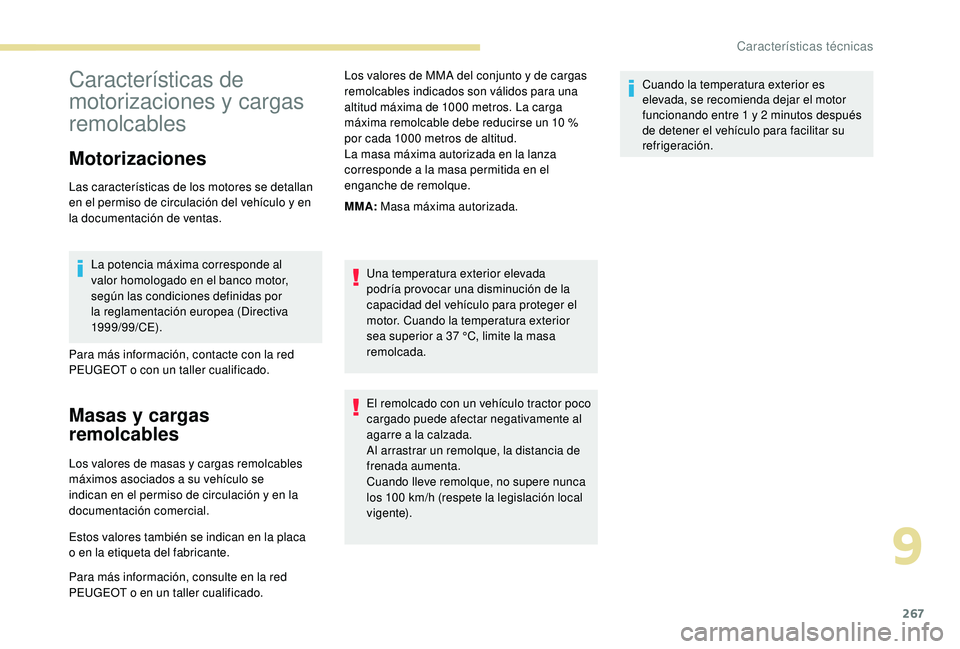

Características de
motorizaciones y

cargas
remolcables
Motorizaciones
Las características de los motores se detallan
en el permiso de circulación del vehículo y
en
la documentación de ventas.
La potencia máxima corresponde al
valor homologado en el banco motor,
según las condiciones definidas por
la reglamentación europea (Directiva
1999/99/CE).
Para más información, contacte con la red
PEUGEOT o
con un taller cualificado.
Masas y cargas
remolcables
Los valores de masas y cargas remolcables
m áximos asociados a su vehículo se
indican en el permiso de circulación y
en la
documentación comercial.
Estos valores también se indican en la placa
o
en la etiqueta del fabricante.
Para más información, consulte en la red
PEUGEOT o
en un taller cualificado. Los valores de MMA del conjunto y
de cargas
remolcables indicados son válidos para una
altitud máxima de 1000 metros. La carga
máxima remolcable debe reducirse un 10 %
por cada 1000 metros de altitud.
La masa máxima autorizada en la lanza
corresponde a la masa permitida en el
enganche de remolque.
MMA: Masa máxima autorizada.
Una temperatura exterior elevada
podría provocar una disminución de la
capacidad del vehículo para proteger el
motor. Cuando la temperatura exterior
sea superior a 37 °C, limite la masa
remolcada.
El remolcado con un vehículo tractor poco
cargado puede afectar negativamente al
agarre a

la calzada.
Al arrastrar un remolque, la distancia de
frenada aumenta.
Cuando lleve remolque, no supere nunca
los 100
km/h (respete la legislación local
v i g e nte). Cuando la temperatura exterior es
elevada, se recomienda dejar el motor
funcionando entre 1
y 2 minutos después
de detener el vehículo para facilitar su
refrigeración.
9
Características técnicas

268

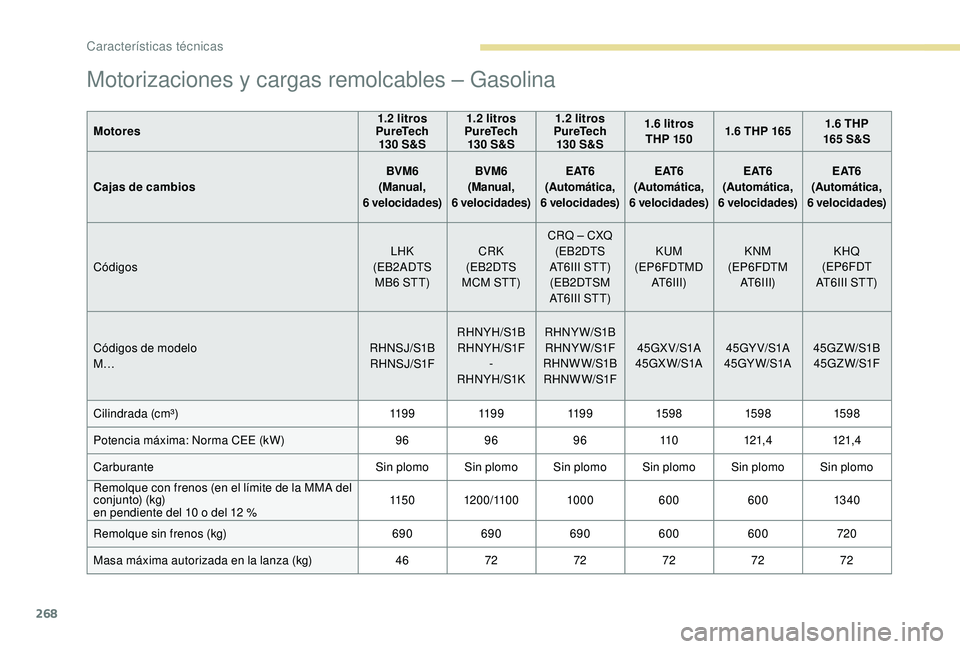

Motorizaciones y cargas remolcables – Gasolina
Motores 1.2 litros
PureTech 130 S&S1.2
litros
PureTech 130 S&S1.2
litros
PureTech 130 S&S1.6
litros
THP 15 0 1.6
THP 1651.6 THP
165 S&S
Cajas de cambios
BVM6
(Manual,
6


velocidades) BVM6
(Manual,
6


velocidades) E AT 6
(Automática,
6


velocidades)E AT 6
(Automática,
6


velocidades)E AT 6
(Automática,
6


velocidades)E AT 6
(Automática,
6


velocidades)
CódigosLHK
(EB2ADTS MB6 STT)CRK
(EB2DTS
MCM STT) CRQ – CXQ
(EB2DTS
AT6III STT) (EB2DTSM
AT6III STT) KUM
(EP6FDTMD AT6III) KNM
(EP6FDTM AT6III) KHQ
(EP6FDT
AT6III STT)
Códigos de modelo
M… RHNSJ/S1B
RH NS J/S1F RHNYH/S1B
RHNYH/S1F -
RHNYH/S1K RHNYW/S1B
RHNYW/S1F
RHNW W/S1B RH NW W/S1F 45GX V/S1A
45GX W/S1A 45GY V/S1A
45GY W/S1A 45GZ W/S1B
45G Z W/S1F
Cilindrada (cm³) 11 9 911 9 911 9 9159 8 159 8159 8
Potencia máxima: Norma CEE (kW) 96969611 0121,4 121,4
Carburante Sin plomo Sin plomo Sin plomo Sin plomo Sin plomo Sin plomo
Remolque con frenos (en el límite de la MMA del
conjunto) (kg)
en pendiente del 10
o del 12 %115 0
1200/1100 1000 60060013 4 0
Remolque sin frenos (kg) 690690690600 600 720
Masa máxima autorizada en la lanza (kg) 467272727272
Características técnicas
