PEUGEOT 5008 2018 Manual del propietario (in Spanish)

249

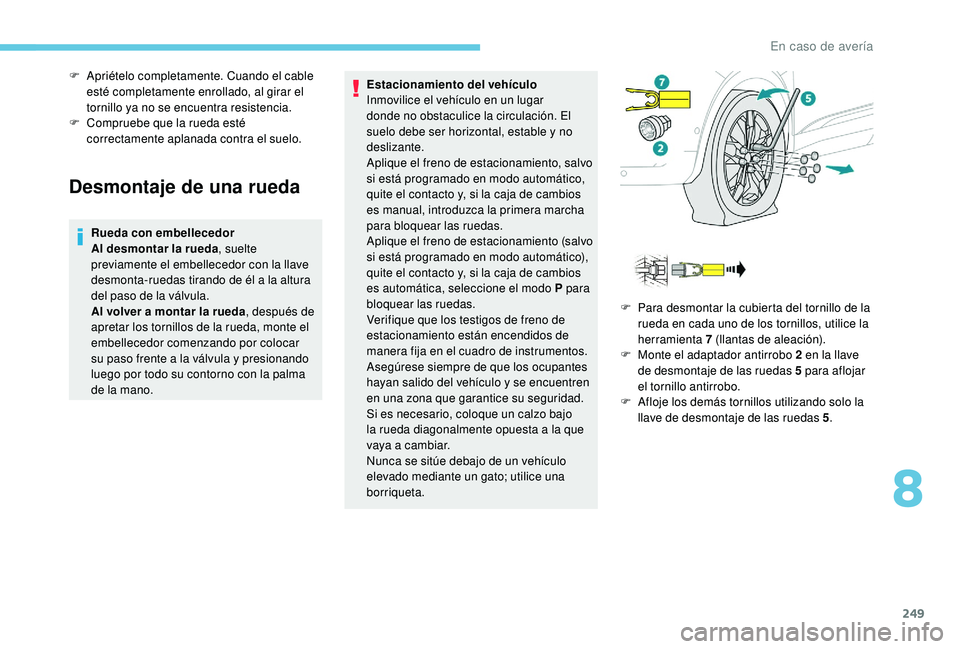

Desmontaje de una rueda
Rueda con embellecedor
Al desmontar la rueda, suelte
previamente el embellecedor con la llave
desmonta-ruedas tirando de él a
la altura
del paso de la válvula.
Al volver a
montar la rueda , después de
apretar los tornillos de la rueda, monte el
embellecedor comenzando por colocar
su paso frente a
la válvula y presionando
luego por todo su contorno con la palma
de la mano. Estacionamiento del vehículo
Inmovilice el vehículo en un lugar
donde no obstaculice la circulación. El
suelo debe ser horizontal, estable y
no
deslizante.
Aplique el freno de estacionamiento, salvo
si está programado en modo automático,
quite el contacto y, si la caja de cambios
es manual, introduzca la primera marcha
para bloquear las ruedas.
Aplique el freno de estacionamiento (salvo
si está programado en modo automático),
quite el contacto y, si la caja de cambios
es automática, seleccione el modo P para
bloquear las ruedas.
Verifique que los testigos de freno de
estacionamiento están encendidos de
manera fija en el cuadro de instrumentos.
Asegúrese siempre de que los ocupantes
hayan salido del vehículo y
se encuentren
en una zona que garantice su seguridad.
Si es necesario, coloque un calzo bajo
la rueda diagonalmente opuesta a
la que
vaya a


cambiar.
Nunca se sitúe debajo de un vehículo
elevado mediante un gato; utilice una
borriqueta.
F

A
priételo completamente. Cuando el cable
esté completamente enrollado, al girar el
tornillo ya no se encuentra resistencia.
F

C
ompruebe que la rueda esté
correctamente aplanada contra el suelo.
F
P
ara desmontar la cubierta del tornillo de la
rueda en cada uno de los tornillos, utilice la
herramienta 7
(llantas de aleación).
F

M
onte el adaptador antirrobo 2 en la llave
de desmontaje de las ruedas 5
para aflojar
el tornillo antirrobo.
F

A
floje los demás tornillos utilizando solo la
llave de desmontaje de las ruedas 5 .
8
En caso de avería

250
Compruebe que el gato está colocado
de forma estable. Sobre suelo deslizante
o blando, el gato podría desplazarse
o
hundirse provocándole lesiones.
Coloque el gato únicamente en los puntos
de elevación A o
B de debajo del vehículo,
asegurándose de que el cabezal del gato está
correctamente centrado bajo la super ficie de
apoyo del vehículo. En caso contrario, podría
causar daños en el vehículo y/o el gato podría
hundirse provocándole lesiones.

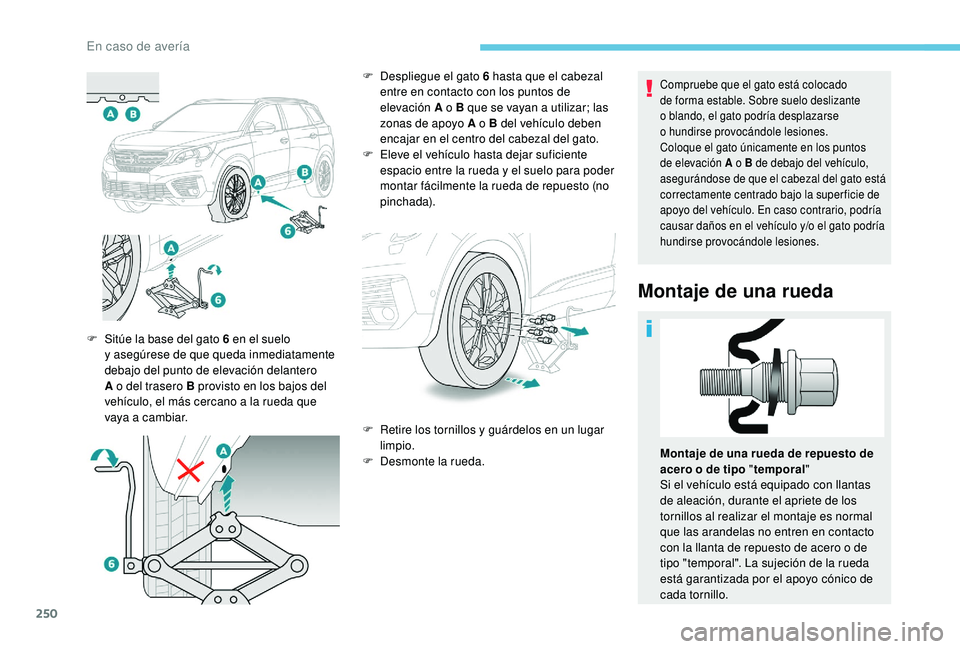

Montaje de una rueda
F Sitúe la base del gato 6 en el suelo
y asegúrese de que queda inmediatamente
debajo del punto de elevación delantero
A o
del trasero B provisto en los bajos del
vehículo, el más cercano a
la rueda que
vaya a


cambiar. F

D
espliegue el gato 6 hasta que el cabezal
entre en contacto con los puntos de
elevación A o B que se vayan a utilizar; las
zonas de apoyo A o B del vehículo deben
encajar en el centro del cabezal del gato.
F
E
leve el vehículo hasta dejar suficiente
espacio entre la rueda y el suelo para poder
montar fácilmente la rueda de repuesto (no
pinchada).
F
R
etire los tornillos y guárdelos en un lugar
limpio.
F

D
esmonte la rueda.Montaje de una rueda de repuesto de
acero o
de tipo "temporal"
Si el vehículo está equipado con llantas
de aleación, durante el apriete de los
tornillos al realizar el montaje es normal
que las arandelas no entren en contacto
con la llanta de repuesto de acero o
de
tipo "temporal". La sujeción de la rueda
está garantizada por el apoyo cónico de
cada tornillo.
En caso de avería

251

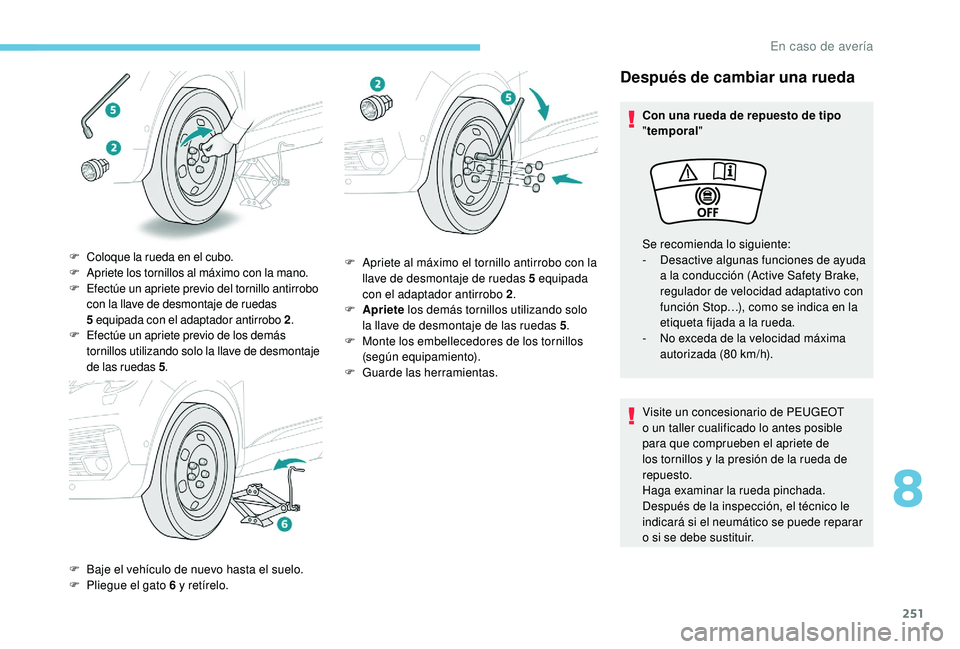

Después de cambiar una rueda
Con una rueda de repuesto de tipo
"temporal"
Visite un concesionario de PEUGEOT
o
un taller cualificado lo antes posible
para que comprueben el apriete de
los tornillos y
la presión de la rueda de
repuesto.
Haga examinar la rueda pinchada.
Después de la inspección, el técnico le
indicará si el neumático se puede reparar
o
si se debe sustituir.
Se recomienda lo siguiente:
-

D
esactive algunas funciones de ayuda
a
la conducción (Active Safety Brake,
regulador de velocidad adaptativo con
función Stop…), como se indica en la
etiqueta fijada a
la rueda.
-

N
o exceda de la velocidad máxima
autorizada (80


km/h).
F
C

oloque la rueda en el cubo.
F
A

priete los tornillos al máximo con la mano.
F
E

fectúe un apriete previo del tornillo antirrobo
con la llave de desmontaje de ruedas
5


equipada con el adaptador antirrobo 2 .
F
E

fectúe un apriete previo de los demás
tornillos utilizando solo la llave de desmontaje
de las ruedas 5 .
F

B

aje el vehículo de nuevo hasta el suelo.
F

P

liegue el gato 6

y retírelo. F

A

priete al máximo el tornillo antirrobo con la
llave de desmontaje de ruedas 5

equipada
con el adaptador antirrobo 2 .
F

A

priete los demás tornillos utilizando solo
la llave de desmontaje de las ruedas 5 .
F

M

onte los embellecedores de los tornillos
(según equipamiento).
F

G

uarde las herramientas.
8
En caso de avería

252

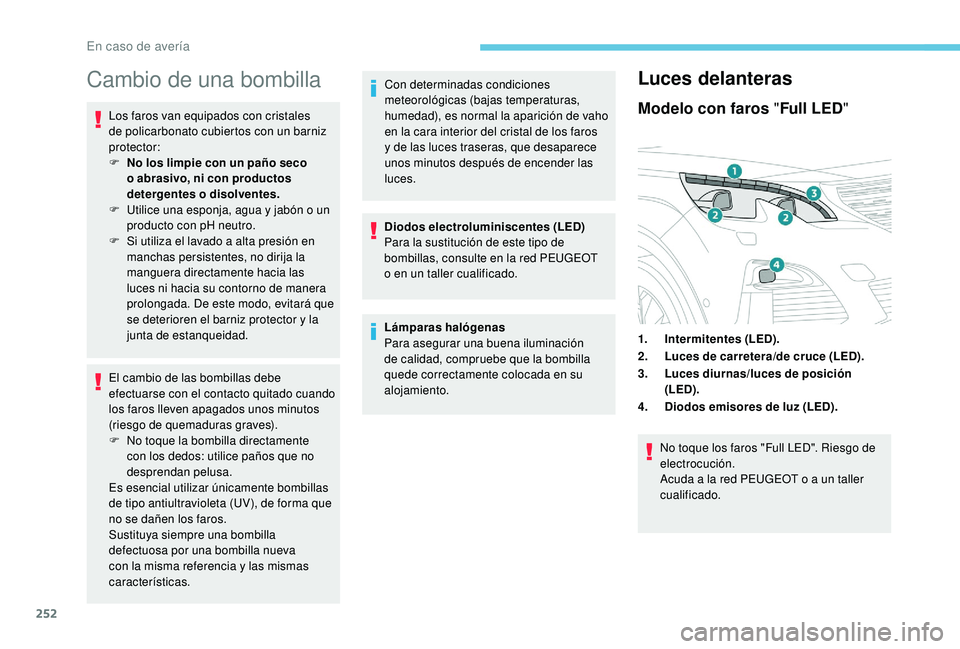

Cambio de una bombilla
Los faros van equipados con cristales
de policarbonato cubiertos con un barniz
protector:
F
N
o los limpie con un paño seco
o
abrasivo, ni con productos
detergentes o


disolventes.
F

U
tilice una esponja, agua y jabón o un
producto con pH neutro.
F

S
i utiliza el lavado a alta presión en
manchas persistentes, no dirija la
manguera directamente hacia las
luces ni hacia su contorno de manera
prolongada. De este modo, evitará que
se deterioren el barniz protector y
la
junta de estanqueidad.
El cambio de las bombillas debe
efectuarse con el contacto quitado cuando
los faros lleven apagados unos minutos
(riesgo de quemaduras graves).
F

N
o toque la bombilla directamente
con los dedos: utilice paños que no
desprendan pelusa.
Es esencial utilizar únicamente bombillas
de tipo antiultravioleta (UV), de forma que
no se dañen los faros.
Sustituya siempre una bombilla
defectuosa por una bombilla nueva
con la misma referencia y
las mismas
características. Con determinadas condiciones
meteorológicas (bajas temperaturas,
humedad), es normal la aparición de vaho
en la cara interior del cristal de los faros
y
de las luces traseras, que desaparece
unos minutos después de encender las
luces.
Diodos electroluminiscentes (LED)
Para la sustitución de este tipo de
bombillas, consulte en la red PEUGEOT
o
en un taller cualificado.
Lámparas halógenas
Para asegurar una buena iluminación
de calidad, compruebe que la bombilla
quede correctamente colocada en su
alojamiento.
Luces delanteras
Modelo con faros " Full LED"
1.Intermitentes (LED).
2. Luces de carretera/de cruce (LED).
3. Luces diurnas/luces de posición
(LED).
4. Diodos emisores de luz (LED).
No toque los faros "Full LED". Riesgo de
electrocución.
Acuda a
la red PEUGEOT o a un taller
cualificado.
En caso de avería

253

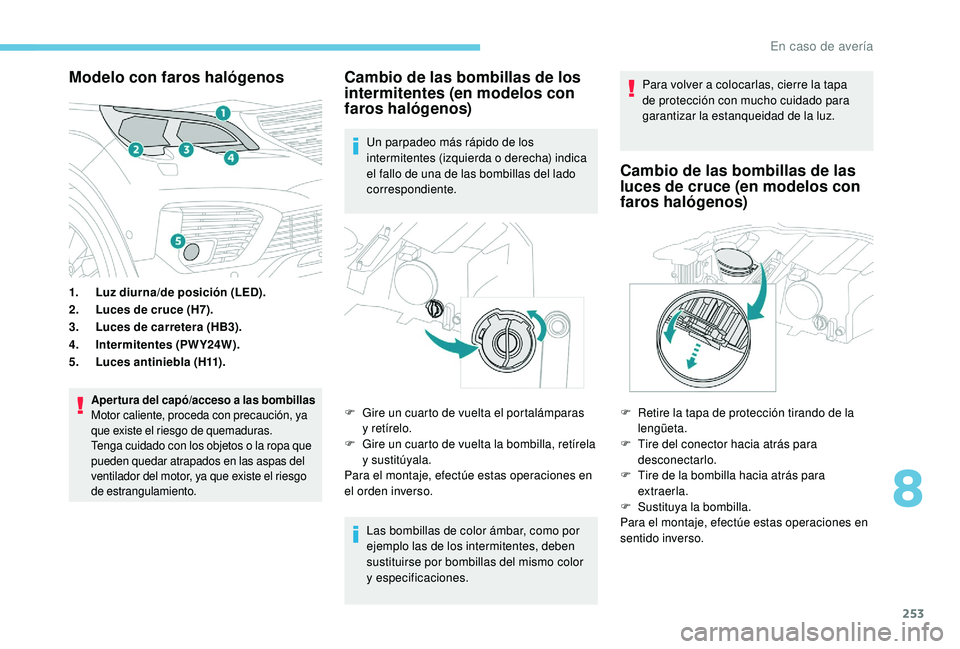

Modelo con faros halógenos
1.Luz diurna/de posición (LED).
2. Luces de cruce (H7).
3. Luces de carretera (HB3).
4. Intermitentes (PWY24W).
5. Luces antiniebla (H11).
Aper tura del capó/acceso a las bombillas
M otor caliente, proceda con precaución, ya
que existe el riesgo de quemaduras.
Tenga cuidado con los objetos o
la ropa que
pueden quedar atrapados en las aspas del
ventilador del motor, ya que existe el riesgo
de estrangulamiento.
Cambio de las bombillas de los
intermitentes (en modelos con
faros halógenos)
Un parpadeo más rápido de los
intermitentes (izquierda o
derecha) indica
el fallo de una de las bombillas del lado
correspondiente.
Las bombillas de color ámbar, como por
ejemplo las de los intermitentes, deben
sustituirse por bombillas del mismo color
y


especificaciones. Para volver a
colocarlas, cierre la tapa
de protección con mucho cuidado para
garantizar la estanqueidad de la luz.
Cambio de las bombillas de las
luces de cruce (en modelos con
faros halógenos)
F Retire la tapa de protección tirando de la lengüeta.
F

T
ire del conector hacia atrás para
desconectarlo.
F

T
ire de la bombilla hacia atrás para
extraerla.
F

S
ustituya la bombilla.
Para el montaje, efectúe estas operaciones en
sentido inverso.
F
G
ire un cuarto de vuelta el portalámparas
y
retírelo.
F

G

ire un cuarto de vuelta la bombilla, retírela
y


sustitúyala.
Para el montaje, efectúe estas operaciones en
el orden inverso.
8
En caso de avería

254

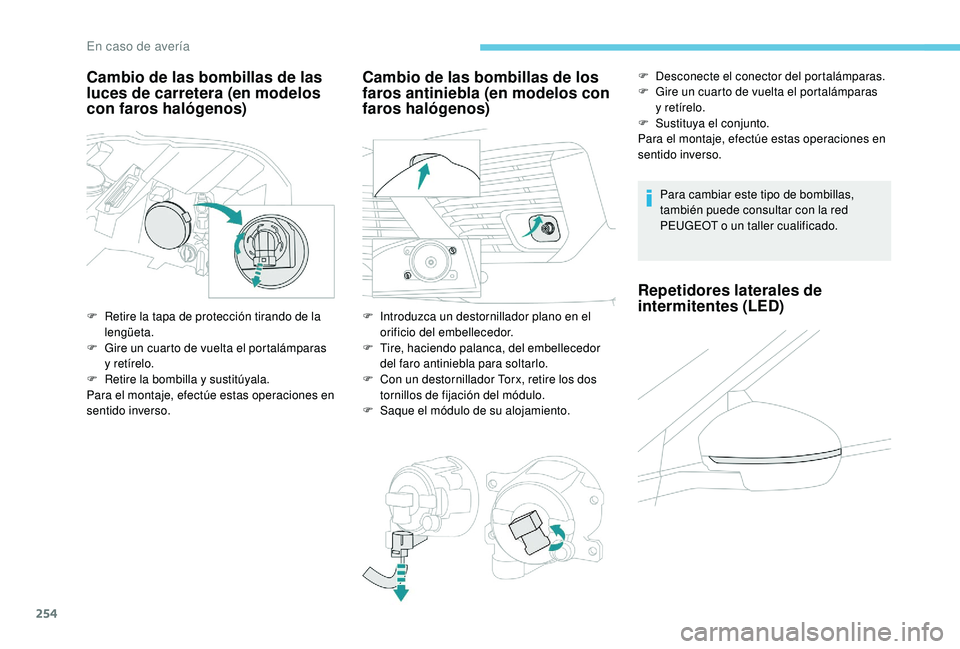

Cambio de las bombillas de las
luces de carretera (en modelos
con faros halógenos)
F Retire la tapa de protección tirando de la lengüeta.
F

G
ire un cuarto de vuelta el portalámparas
y


retírelo.
F

R
etire la bombilla y

sustitúyala.
Para el montaje, efectúe estas operaciones en
sentido inverso.
Cambio de las bombillas de los
faros antiniebla (en modelos con
faros halógenos)
F Introduzca un destornillador plano en el orificio del embellecedor.
F

T
ire, haciendo palanca, del embellecedor
del faro antiniebla para soltarlo.
F

C
on un destornillador Torx, retire los dos
tornillos de fijación del módulo.
F

S
aque el módulo de su alojamiento. Para cambiar este tipo de bombillas,
también puede consultar con la red
PEUGEOT o
un taller cualificado.
F
D
esconecte el conector del portalámparas.
F
G
ire un cuarto de vuelta el portalámparas
y

retírelo.
F
S
ustituya el conjunto.
Para el montaje, efectúe estas operaciones en
sentido inverso.
Repetidores laterales de
intermitentes (LED)
En caso de avería

255

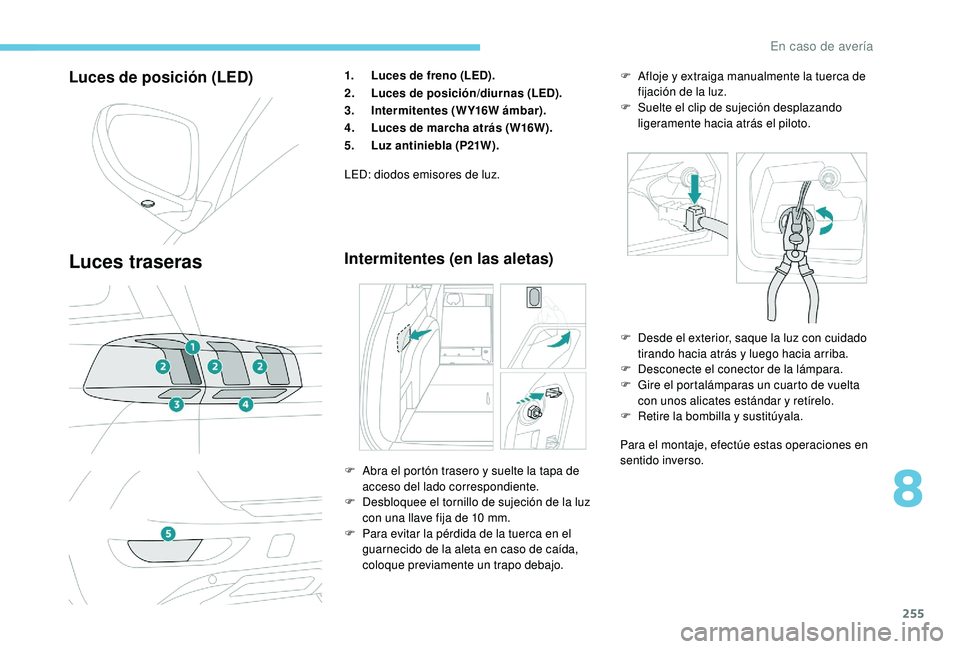

Luces de posición (LED)
Luces traseras
1.Luces de freno (LED).
2. Luces de posición/diurnas (LED).
3. Intermitentes (WY16W ámbar).
4. Luces de marcha atrás (W16W).
5. Luz antiniebla (P21W).
LED: diodos emisores de luz.
Intermitentes (en las aletas)
Para el montaje, efectúe estas operaciones en
sentido inverso.
F

A

bra el portón trasero y

suelte la tapa de
acceso del lado correspondiente.
F

D

esbloquee el tornillo de sujeción de la luz
con una llave fija de 10

mm.
F

P

ara evitar la pérdida de la tuerca en el
guarnecido de la aleta en caso de caída,
coloque previamente un trapo debajo. F

D
esde el exterior, saque la luz con cuidado
tirando hacia atrás y luego hacia arriba.
F
D
esconecte el conector de la lámpara.
F
G
ire el portalámparas un cuarto de vuelta
con unos alicates estándar y retírelo.
F
R
etire la bombilla y

sustitúyala.
F
A
floje y extraiga manualmente la tuerca de
fijación de la luz.
F
S
uelte el clip de sujeción desplazando
ligeramente hacia atrás el piloto.
8
En caso de avería

256

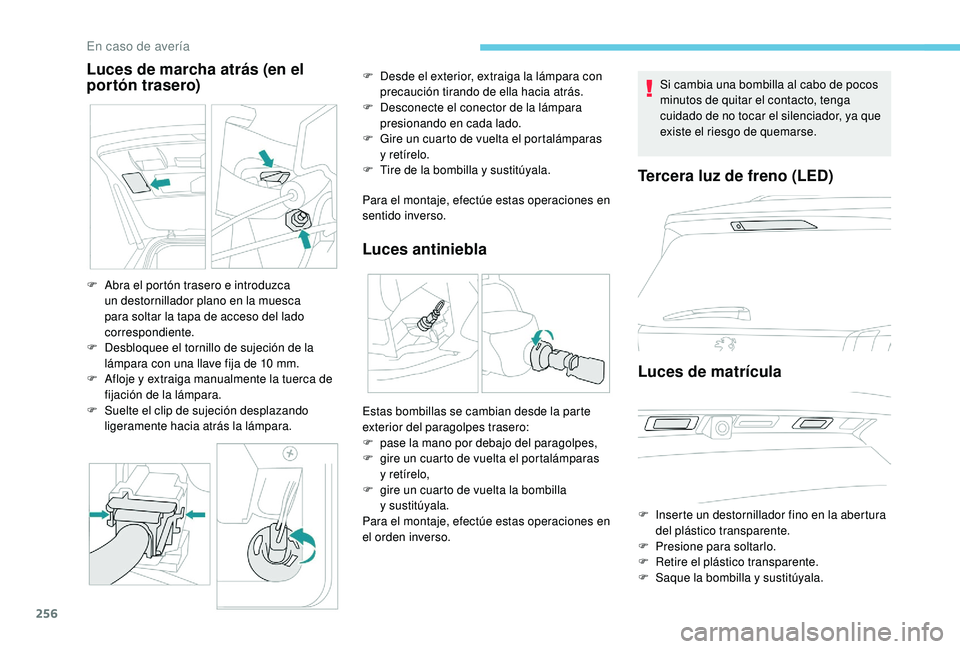

Luces de marcha atrás (en el
portón trasero)
Para el montaje, efectúe estas operaciones en
sentido inverso.
Luces antiniebla
F Abra el portón trasero e introduzca un destornillador plano en la muesca
para soltar la tapa de acceso del lado
correspondiente.
F

D
esbloquee el tornillo de sujeción de la
lámpara con una llave fija de 10
mm.
F

A
floje y extraiga manualmente la tuerca de
fijación de la lámpara.
F

S
uelte el clip de sujeción desplazando
ligeramente hacia atrás la lámpara. F

D
esde el exterior, extraiga la lámpara con
precaución tirando de ella hacia atrás.
F
D
esconecte el conector de la lámpara
presionando en cada lado.
F
G
ire un cuarto de vuelta el portalámparas
y

retírelo.
F
T
ire de la bombilla y

sustitúyala.
Si cambia una bombilla al cabo de pocos
minutos de quitar el contacto, tenga
cuidado de no tocar el silenciador, ya que
existe el riesgo de quemarse.
Estas bombillas se cambian desde la parte
exterior del paragolpes trasero:
F
pa
se la mano por debajo del paragolpes,
F

gir
e un cuarto de vuelta el portalámparas
y


retírelo,
F

g
ire un cuarto de vuelta la bombilla
y


sustitúyala.
Para el montaje, efectúe estas operaciones en
el orden inverso.
Tercera luz de freno (LED)
Luces de matrícula
F Inserte un destornillador fino en la abertura del plástico transparente.
F

P
resione para soltarlo.
F

R
etire el plástico transparente.
F

S
aque la bombilla y

sustitúyala.
En caso de avería

257

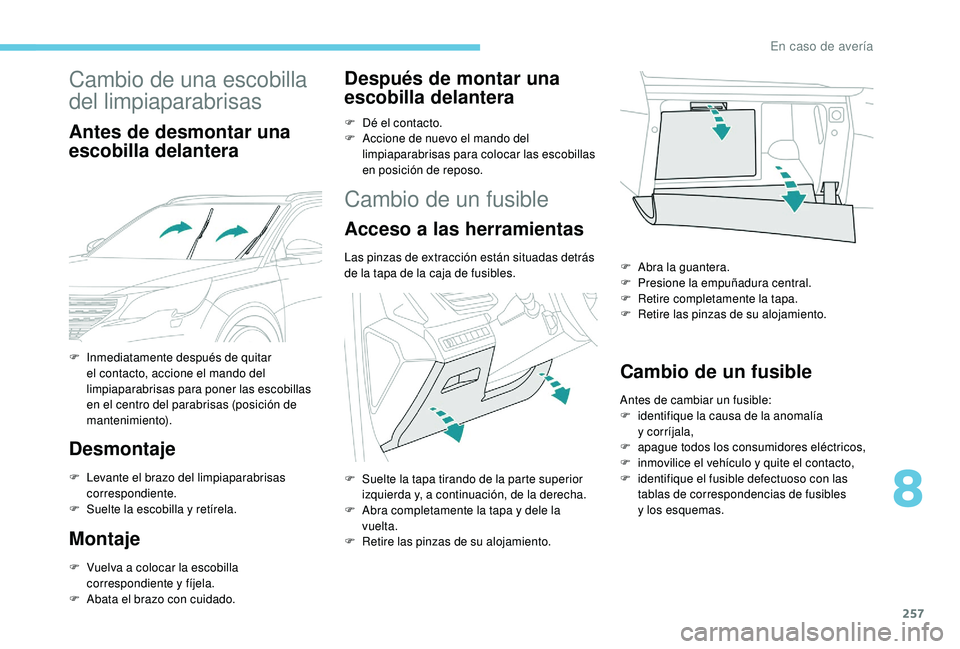

Cambio de una escobilla
del limpiaparabrisas
Antes de desmontar una
escobilla delantera
Desmontaje
F Levante el brazo del limpiaparabrisas correspondiente.
F

Sue
lte la escobilla y

retírela.
Montaje
F Vuelva a colocar la escobilla
correspondiente y fíjela.
F

A
bata el brazo con cuidado.
Después de montar una
escobilla delantera
F Dé el contacto.
F A ccione de nuevo el mando del
limpiaparabrisas para colocar las escobillas
en posición de reposo.
Cambio de un fusible
Acceso a las herramientas
Las pinzas de extracción están situadas detrás
de la tapa de la caja de fusibles.
Cambio de un fusible
Antes de cambiar un fusible:
F i dentifique la causa de la anomalía
y


corríjala,
F

a
pague todos los consumidores eléctricos,
F

i
nmovilice el vehículo y quite el contacto,
F

i
dentifique el fusible defectuoso con las
tablas de correspondencias de fusibles
y


los esquemas.
F

In

mediatamente después de quitar
el contacto, accione el mando del
limpiaparabrisas para poner las escobillas
en el centro del parabrisas (posición de
mantenimiento).
F

S

uelte la tapa tirando de la parte superior
izquierda y, a

continuación, de la derecha.
F

A

bra completamente la tapa y

dele la
vuelta.
F

R

etire las pinzas de su alojamiento. F

A
bra la guantera.
F
P
resione la empuñadura central.
F
R
etire completamente la tapa.
F
R
etire las pinzas de su alojamiento.
8
En caso de avería

258

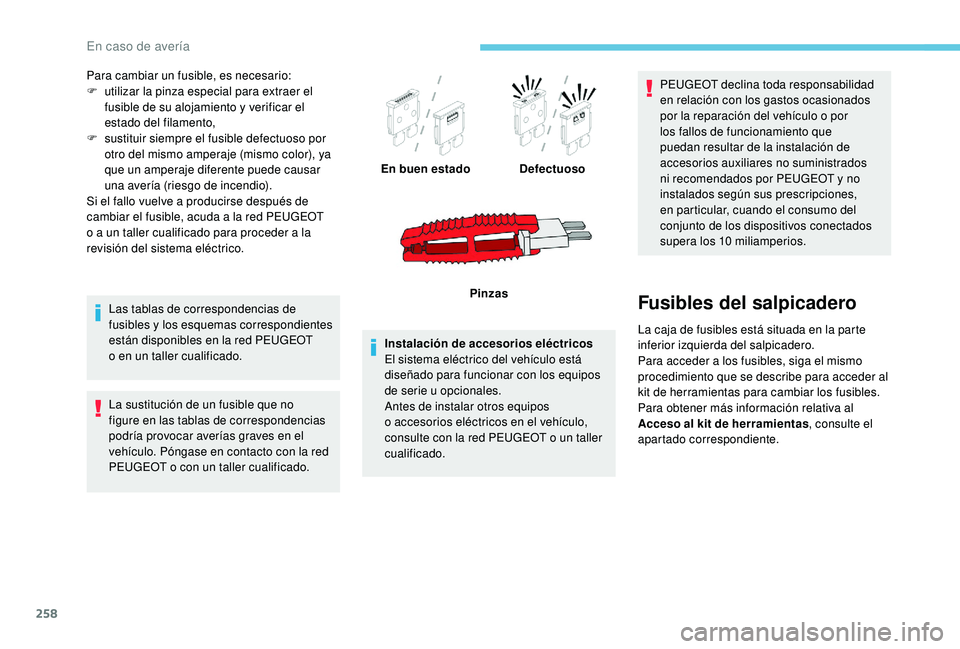

Para cambiar un fusible, es necesario:
F u tilizar la pinza especial para extraer el
fusible de su alojamiento y
verificar el
estado del filamento,
F

s
ustituir siempre el fusible defectuoso por
otro del mismo amperaje (mismo color), ya
que un amperaje diferente puede causar
una avería (riesgo de incendio).
Si el fallo vuelve a
producirse después de
cambiar el fusible, acuda a
la red PEUGEOT
o
a un taller cualificado para proceder a la
revisión del sistema eléctrico.
Las tablas de correspondencias de
fusibles y
los esquemas correspondientes
están disponibles en la red PEUGEOT
o
en un taller cualificado.
La sustitución de un fusible que no
figure en las tablas de correspondencias
podría provocar averías graves en el
vehículo. Póngase en contacto con la red
PEUGEOT o
con un taller cualificado. Instalación de accesorios eléctricos
El sistema eléctrico del vehículo está
diseñado para funcionar con los equipos
de serie u
opcionales.
Antes de instalar otros equipos
o
accesorios eléctricos en el vehículo,
consulte con la red PEUGEOT o
un taller
cualificado. PEUGEOT declina toda responsabilidad
en relación con los gastos ocasionados
por la reparación del vehículo o
por
los fallos de funcionamiento que
puedan resultar de la instalación de
accesorios auxiliares no suministrados
ni recomendados por PEUGEOT y
no
instalados según sus prescripciones,
en particular, cuando el consumo del
conjunto de los dispositivos conectados
supera los 10


miliamperios.
Fusibles del salpicadero
La caja de fusibles está situada en la parte
inferior izquierda del salpicadero.
Para acceder a los fusibles, siga el mismo
procedimiento que se describe para acceder al
kit de herramientas para cambiar los fusibles.
Para obtener más información relativa al
Acceso al kit de herramientas , consulte el
apartado correspondiente.
En buen estado
Defectuoso
Pinzas
En caso de avería
