209

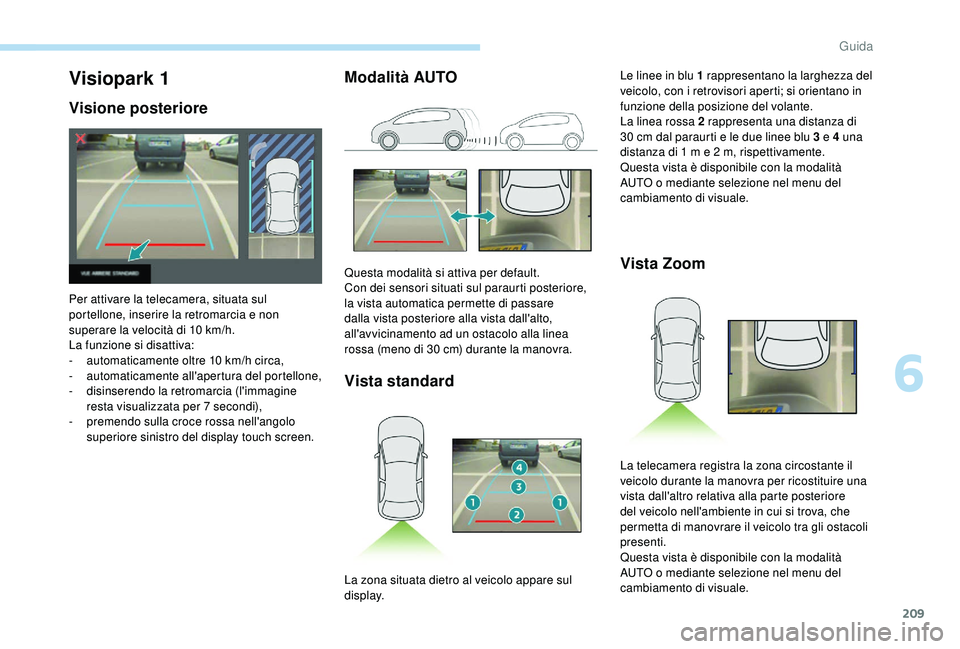

Modalità AUTOVista standard Vista ZoomVisiopark 1
Visione posteriore
Per attivare la telecamera, situata sul
portellone, inserire la retromarcia e non
superare la velocità di 10
km/h.
La funzione si disattiva:
-

a
utomaticamente oltre 10 km/h circa,
-
a

utomaticamente all'apertura del portellone,
-
d

isinserendo la retromarcia (l'immagine
resta visualizzata per 7
secondi),
-

p
remendo sulla croce rossa nell'angolo
superiore sinistro del display touch screen. Questa modalità si attiva per default.
Con dei sensori situati sul paraurti posteriore,
la vista automatica permette di passare
dalla vista posteriore alla vista dall'alto,
all'avvicinamento ad un ostacolo alla linea
rossa (meno di 30
cm) durante la manovra.Le linee in blu 1
rappresentano la larghezza del
veicolo, con i retrovisori aperti; si orientano in
funzione della posizione del volante.
La linea rossa 2 rappresenta una distanza di
30 cm dal paraurti e le due linee blu 3 e 4 una
distanza di 1 m e 2 m, rispettivamente.
Questa vista è disponibile con la modalità
AUTO o mediante selezione nel menu del
cambiamento di visuale.
La zona situata dietro al veicolo appare sul
display. La telecamera registra la zona circostante il
veicolo durante la manovra per ricostituire una
vista dall'altro relativa alla parte posteriore
del veicolo nell'ambiente in cui si trova, che
permetta di manovrare il veicolo tra gli ostacoli
presenti.
Questa vista è disponibile con la modalità
AUTO o
mediante selezione nel menu del
cambiamento di visuale.
6
Guida

210

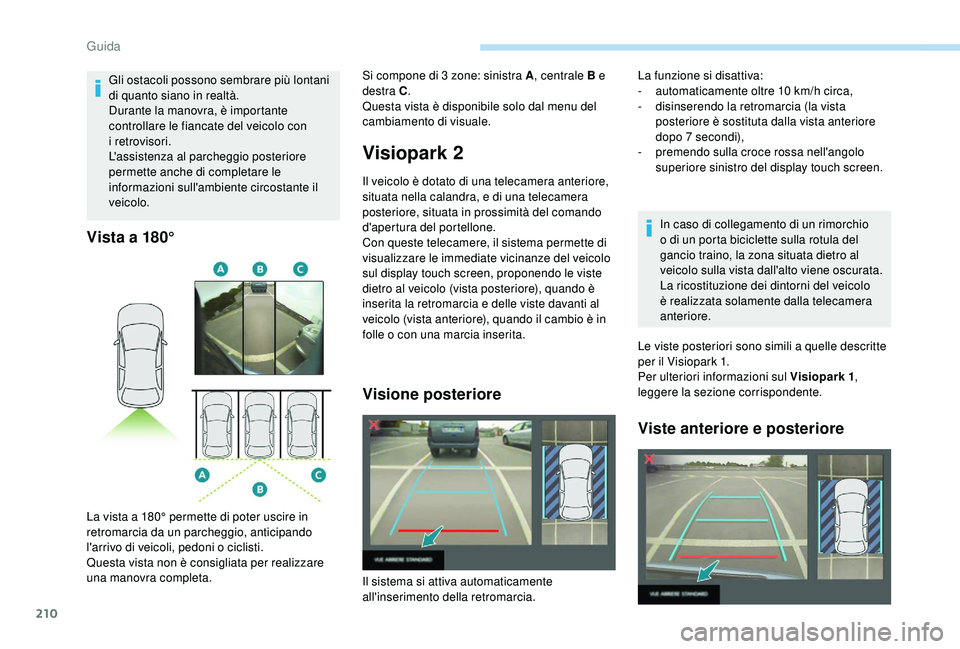

Vista a 180°
Visiopark 2
Il veicolo è dotato di una telecamera anteriore,
situata nella calandra, e di una telecamera
posteriore, situata in prossimità del comando
d'apertura del portellone.
Con queste telecamere, il sistema permette di
visualizzare le immediate vicinanze del veicolo
sul display touch screen, proponendo le viste
dietro al veicolo (vista posteriore), quando è
inserita la retromarcia e delle viste davanti al
veicolo (vista anteriore), quando il cambio è in
folle o


con una marcia inserita.
Visione posteriore
In caso di collegamento di un rimorchio
o di un porta biciclette sulla rotula del
gancio traino, la zona situata dietro al
veicolo sulla vista dall'alto viene oscurata.
La ricostituzione dei dintorni del veicolo
è realizzata solamente dalla telecamera
anteriore.
Le viste posteriori sono simili a
quelle descritte
per il Visiopark 1.
Per ulteriori informazioni sul Visiopark 1 ,
leggere la sezione corrispondente.
Viste anteriore e posteriore
Gli ostacoli possono sembrare più lontani
di quanto siano in realtà.
Durante la manovra, è importante
controllare le fiancate del veicolo con
i


retrovisori.
L'assistenza al parcheggio posteriore
permette anche di completare le
informazioni sull'ambiente circostante il
veicolo.
La vista a
180° permette di poter uscire in
retromarcia da un parcheggio, anticipando
l'arrivo di veicoli, pedoni o
ciclisti.
Questa vista non è consigliata per realizzare
una manovra completa. Si compone di 3
zone: sinistra A
, centrale B e
destra C .
Questa vista è disponibile solo dal menu del
cambiamento di visuale. La funzione si disattiva:
-
a utomaticamente oltre 10 km/h circa,
-

d
isinserendo la retromarcia (la vista
posteriore è sostituta dalla vista anteriore
dopo 7


secondi),
-

p
remendo sulla croce rossa nell'angolo
superiore sinistro del display touch screen.
Il sistema si attiva automaticamente
all'inserimento della retromarcia.
Guida

211

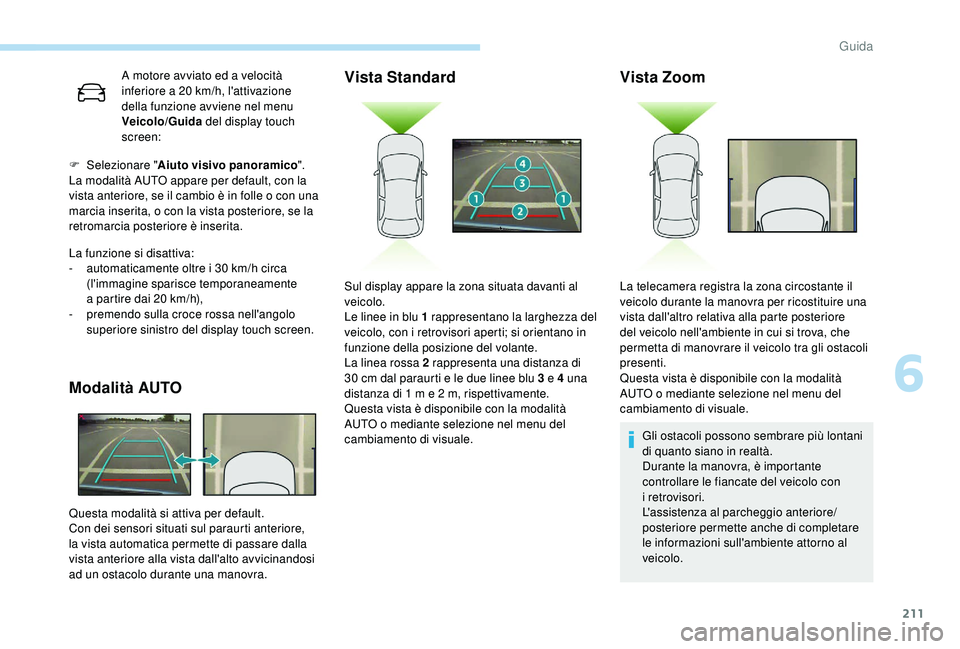

A motore avviato ed a velocità
i nferiore a 20 km/h, l'attivazione
della funzione avviene nel menu
Veicolo/Guida del display touch
screen:
La funzione si disattiva:
-

a

utomaticamente oltre i 30 km/h circa
(l'immagine sparisce temporaneamente
a

partire dai 20 km/h),
-

p

remendo sulla croce rossa nell'angolo
superiore sinistro del display touch screen.
Modalità AUTO Vista Standard
F Selezionare "
Aiuto visivo panoramico ".
La modalità AUTO appare per default, con la
vista anteriore, se il cambio è in folle o
con una
marcia inserita, o con la vista posteriore, se la
retromarcia posteriore è inserita.
Questa modalità si attiva per default.
Con dei sensori situati sul paraurti anteriore,
la vista automatica permette di passare dalla
vista anteriore alla vista dall'alto avvicinandosi
ad un ostacolo durante una manovra.
Vista Zoom
Gli ostacoli possono sembrare più lontani
di quanto siano in realtà.
Durante la manovra, è importante
controllare le fiancate del veicolo con
i


retrovisori.
L'assistenza al parcheggio anteriore/
posteriore permette anche di completare
le informazioni sull'ambiente attorno al
veicolo.
Sul display appare la zona situata davanti al
veicolo.
Le linee in blu 1

rappresentano la larghezza del
veicolo, con i

retrovisori aperti; si orientano in
funzione della posizione del volante.
La linea rossa 2

rappresenta una distanza di
30

cm dal paraurti e le due linee blu 3

e 4

una
distanza di 1

m e 2

m, rispettivamente.
Questa vista è disponibile con la modalità
AUTO o

mediante selezione nel menu del
cambiamento di visuale. La telecamera registra la zona circostante il
veicolo durante la manovra per ricostituire una
vista dall'altro relativa alla parte posteriore
del veicolo nell'ambiente in cui si trova, che
permetta di manovrare il veicolo tra gli ostacoli
presenti.
Questa vista è disponibile con la modalità
AUTO o
mediante selezione nel menu del
cambiamento di visuale.
6
Guida

212

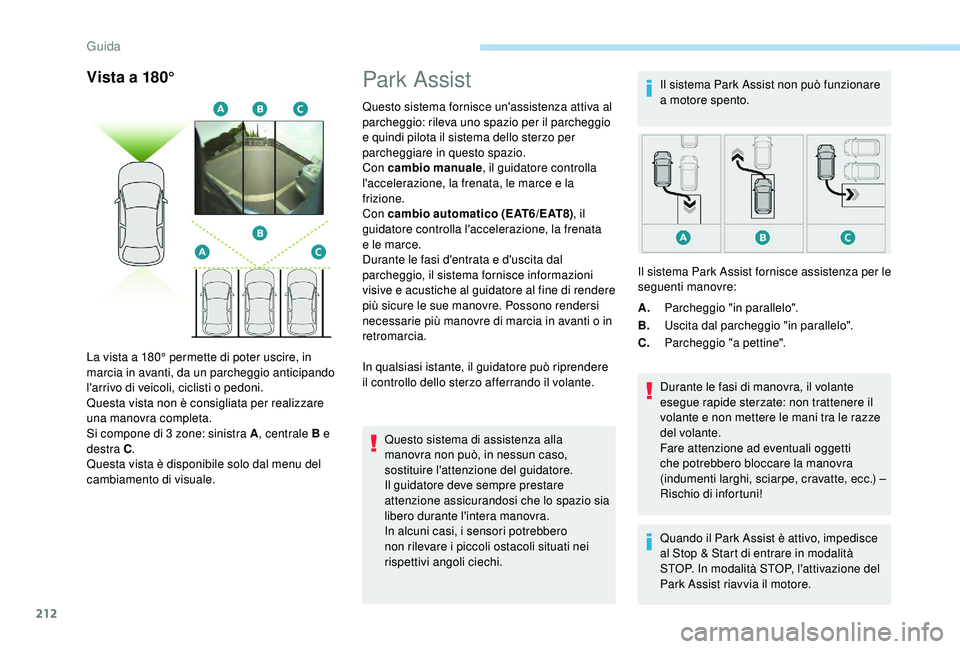

Vista a 180°Park Assist
Questo sistema fornisce un'assistenza attiva al
parcheggio: rileva uno spazio per il parcheggio
e quindi pilota il sistema dello sterzo per
parcheggiare in questo spazio.
Con cambio manuale , il guidatore controlla
l'accelerazione, la frenata, le marce e la
frizione.
Con cambio automatico ( E AT 6 / E AT 8) , il
guidatore controlla l'accelerazione, la frenata
e le marce.
Durante le fasi d'entrata e d'uscita dal
parcheggio, il sistema fornisce informazioni
visive e acustiche al guidatore al fine di rendere
più sicure le sue manovre. Possono rendersi
necessarie più manovre di marcia in avanti o
in
retromarcia.
In qualsiasi istante, il guidatore può riprendere
il controllo dello sterzo afferrando il volante.
Questo sistema di assistenza alla
manovra non può, in nessun caso,
sostituire l'attenzione del guidatore.
Il guidatore deve sempre prestare
attenzione assicurandosi che lo spazio sia
libero durante l'intera manovra.
In alcuni casi, i sensori potrebbero
non rilevare i
piccoli ostacoli situati nei
rispettivi angoli ciechi. Il sistema Park Assist non può funzionare
a
motore spento.
A. Parcheggio "in parallelo".
B. Uscita dal parcheggio "in parallelo".
C. Parcheggio "a pettine".
Durante le fasi di manovra, il volante
esegue rapide sterzate: non trattenere il
volante e non mettere le mani tra le razze
del volante.
Fare attenzione ad eventuali oggetti
che potrebbero bloccare la manovra
(indumenti larghi, sciarpe, cravatte, ecc.) –
Rischio di infortuni!
Quando il Park Assist è attivo, impedisce
al Stop & Start di entrare in modalità
STOP. In modalità STOP, l'attivazione del
Park Assist riavvia il motore.
La vista a

180° permette di poter uscire, in
marcia in avanti, da un parcheggio anticipando
l'arrivo di veicoli, ciclisti o

pedoni.
Questa vista non è consigliata per realizzare
una manovra completa.
Si compone di 3

zone: sinistra A , centrale B e
destra C .
Questa vista è disponibile solo dal menu del
cambiamento di visuale. Il sistema Park Assist fornisce assistenza per le
seguenti manovre:
Guida

213

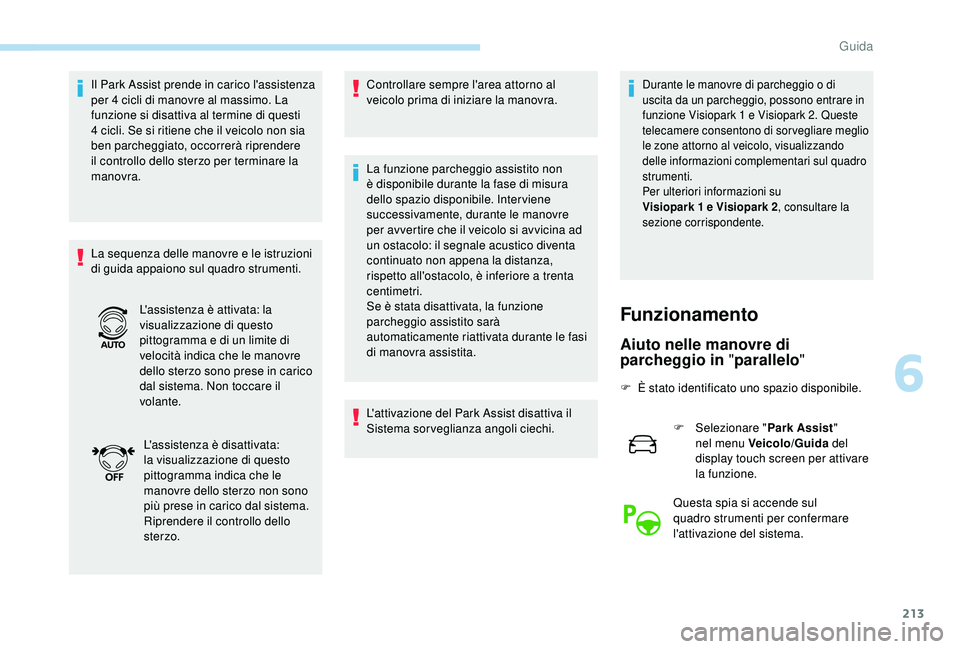

Il Park Assist prende in carico l'assistenza
per 4 cicli di manovre al massimo. La
funzione si disattiva al termine di questi
4
cicli. Se si ritiene che il veicolo non sia
ben parcheggiato, occorrerà riprendere
il controllo dello sterzo per terminare la
manovra.
La sequenza delle manovre e le istruzioni
di guida appaiono sul quadro strumenti. Controllare sempre l'area attorno al
veicolo prima di iniziare la manovra.
La funzione parcheggio assistito non
è disponibile durante la fase di misura
dello spazio disponibile. Interviene
successivamente, durante le manovre
per avvertire che il veicolo si avvicina ad
un ostacolo: il segnale acustico diventa
continuato non appena la distanza,
rispetto all'ostacolo, è inferiore a
trenta
centimetri.
Se è stata disattivata, la funzione
parcheggio assistito sarà
automaticamente riattivata durante le fasi
di manovra assistita.
L'attivazione del Park Assist disattiva il
Sistema sorveglianza angoli ciechi.Durante le manovre di parcheggio o di
u scita da un parcheggio, possono entrare in
funzione Visiopark 1
e Visiopark 2. Queste
telecamere consentono di sor vegliare meglio
le zone attorno al veicolo, visualizzando
delle informazioni complementari sul quadro
strumenti.
Per ulteriori informazioni su
Visiopark 1
e Visiopark 2 , consultare la
sezione corrispondente.
L'assistenza è attivata: la
visualizzazione di questo
pittogramma e di un limite di
velocità indica che le manovre
dello sterzo sono prese in carico
dal sistema. Non toccare il
volante.
L'assistenza è disattivata:
la visualizzazione di questo
pittogramma indica che le
manovre dello sterzo non sono
più prese in carico dal sistema.
Riprendere il controllo dello
sterzo.Funzionamento
Aiuto nelle manovre di
parcheggio in " parallelo"
F È stato identificato uno spazio disponibile.
F
Sel
ezionare "Park Assist "
nel menu Veicolo/Guida del
display touch screen per attivare
la funzione.
Questa spia si accende sul
quadro strumenti per confermare
l'attivazione del sistema.
6
Guida

214
Per entrare nel parcheggio in parallelo,
il sistema non segnala gli spazi la cui
dimensione è nettamente inferiore
o superiore alla sagoma del veicolo. F

L
imitare la velocità del veicolo
a 20 km/h al massimo e
selezionare " Inizio manovra "
sul display touch screen. F
A
ttivare l'indicatore di direzione dal lato
prescelto per il parcheggio per attivare la
misurazione. Per la misurazione, avanzare
ad una distanza compresa tra 0,5 m e 1,5 m
dalla fila di veicoli parcheggiati.
F P rocedere lentamente seguendo le
istruzioni finché il sistema trova uno spazio
disponibile per il parcheggio. F

A
vanzare lentamente fino alla
visualizzazione di un messaggio
accompagnato da un segnale acustico, che
chiede d'inserire la retromarcia.
F In serire la retromarcia, rilasciare il volante
e avviare senza superare la velocità di
7


km/h.
Guida

215

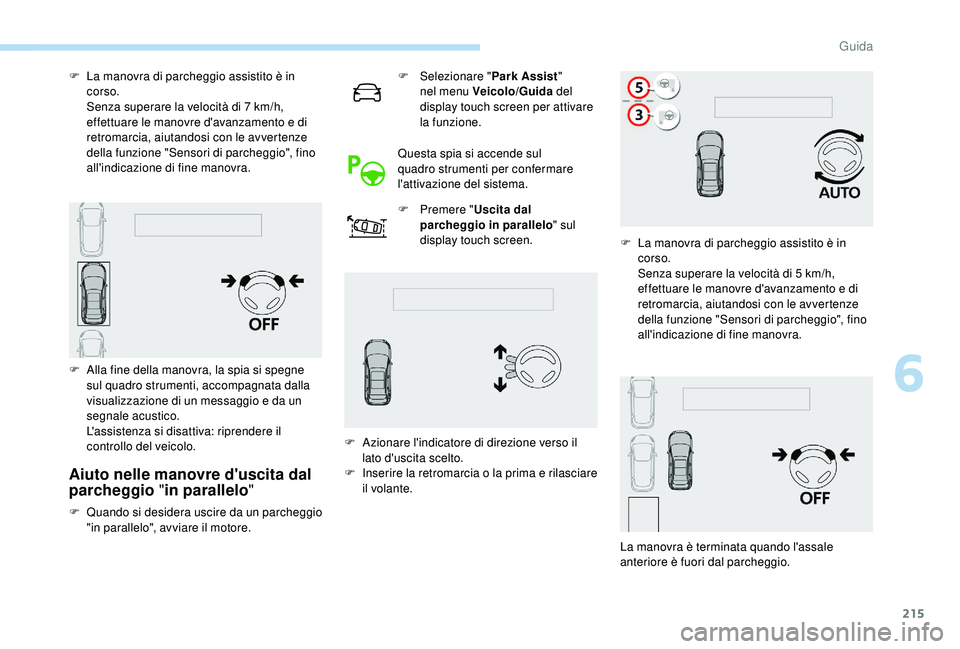

Aiuto nelle manovre d'uscita dal
parcheggio "in parallelo"
F Quando si desidera uscire da un parcheggio
"in parallelo", avviare il motore. F

Sel
ezionare "
Park Assist "
nel menu Veicolo/Guida del
display touch screen per attivare
la funzione.
Questa spia si accende sul
quadro strumenti per confermare
l'attivazione del sistema.
F
P
remere "
Uscita dal
parcheggio in parallelo " sul
display touch screen.
F
L
a manovra di parcheggio assistito è in
corso.
S
enza superare la velocità di 7 km/h,
effettuare le manovre d'avanzamento e di
retromarcia, aiutandosi con le avvertenze
della funzione "Sensori di parcheggio", fino
all'indicazione di fine manovra.
F
A
lla fine della manovra, la spia si spegne
sul quadro strumenti, accompagnata dalla
visualizzazione di un messaggio e da un
segnale acustico.
L
'assistenza si disattiva: riprendere il
controllo del veicolo. F
A
zionare l'indicatore di direzione verso il
lato d'uscita scelto.
F
In
serire la retromarcia o

la prima e rilasciare
il volante. F
L
a manovra di parcheggio assistito è in
corso.
S
enza superare la velocità di 5 km/h,
effettuare le manovre d'avanzamento e di
retromarcia, aiutandosi con le avvertenze
della funzione "Sensori di parcheggio", fino
all'indicazione di fine manovra.
La manovra è terminata quando l'assale
anteriore è fuori dal parcheggio.
6
Guida

216
Aiuto nelle manovre di
parcheggio "a pettine"
F È stato identificato uno spazio disponibile.
F
Sel
ezionare "Park Assist "
nel menu Veicolo/Guida del
display touch screen per attivare
la funzione.
Questa spia si accende sul
quadro strumenti per confermare
l'attivazione del sistema.
F

L
imitare la velocità del veicolo
a
20 km/h al massimo e
selezionare " Parch a
pettine"
sul display touch screen. Se vengono rilevati più spazi successivi, il
veicolo verrà diretto verso l'ultimo.
Alla fine della manovra, la spia si spegne
sul quadro strumenti, accompagnata dalla
visualizzazione di un messaggio e da un
segnale acustico.
L'assistenza si disattiva: riprendere il controllo
del veicolo.
F
A
ttivare l'indicatore di direzione dal lato
prescelto per il parcheggio per attivare la
misurazione. Per la misurazione, avanzare
ad una distanza compresa tra 0,5 m e 1,5 m
dalla fila di veicoli parcheggiati.
F
P
rocedere lentamente seguendo le
istruzioni finché il sistema trova uno spazio
disponibile per il parcheggio. F

A
vanzare lentamente fino alla
visualizzazione di un messaggio
accompagnato da un segnale acustico, che
chiede d'inserire la retromarcia.
F
In
serire la retromarcia, rilasciare il volante
e avviare senza superare la velocità di
7


km/h.
F

L
a manovra di parcheggio assistito è in
corso.
Guida

217

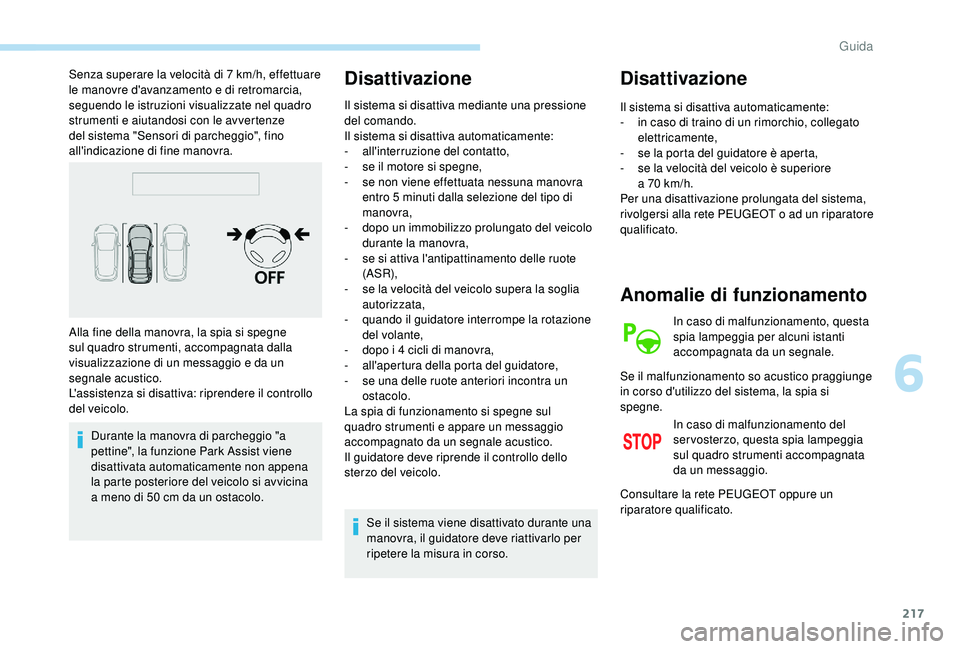

Senza superare la velocità di 7 km/h, effettuare
l e manovre d'avanzamento e di retromarcia,
seguendo le istruzioni visualizzate nel quadro
strumenti e aiutandosi con le avvertenze
del sistema "Sensori di parcheggio", fino
all'indicazione di fine manovra.
Durante la manovra di parcheggio "a
pettine", la funzione Park Assist viene
disattivata automaticamente non appena
la parte posteriore del veicolo si avvicina
a
meno di 50 cm da un ostacolo.Disattivazione
Il sistema si disattiva mediante una pressione
del comando.
Il sistema si disattiva automaticamente:
-
a
ll'interruzione del contatto,
-

s
e il motore si spegne,
-

s
e non viene effettuata nessuna manovra
entro 5
minuti dalla selezione del tipo di
manovra,
-

d
opo un immobilizzo prolungato del veicolo
durante la manovra,
-

s
e si attiva l'antipattinamento delle ruote
(ASR),
-

s
e la velocità del veicolo supera la soglia
autorizzata,
-

q
uando il guidatore interrompe la rotazione
del volante,
-

d
opo i 4 cicli di manovra,
-

a
ll'apertura della porta del guidatore,
-

s
e una delle ruote anteriori incontra un
ostacolo.
La spia di funzionamento si spegne sul
quadro strumenti e appare un messaggio
accompagnato da un segnale acustico.
Il guidatore deve riprende il controllo dello
sterzo del veicolo.
Se il sistema viene disattivato durante una
manovra, il guidatore deve riattivarlo per
ripetere la misura in corso.
Disattivazione
Il sistema si disattiva automaticamente:
- i n caso di traino di un rimorchio, collegato
elettricamente,
-

s
e la porta del guidatore è aperta,
-

s
e la velocità del veicolo è superiore
a
70 km/h.
Per una disattivazione prolungata del sistema,
rivolgersi alla rete PEUGEOT o
ad un riparatore
qualificato.
Alla fine della manovra, la spia si spegne
sul quadro strumenti, accompagnata dalla
visualizzazione di un messaggio e da un
segnale acustico.
L'assistenza si disattiva: riprendere il controllo
del veicolo.
Anomalie di funzionamento
In caso di malfunzionamento, questa
spia lampeggia per alcuni istanti
accompagnata da un segnale.
In caso di malfunzionamento del
ser vosterzo, questa spia lampeggia
sul quadro strumenti accompagnata
da un messaggio.
Se il malfunzionamento so acustico praggiunge
in corso d'utilizzo del sistema, la spia si
spegne.
Consultare la rete PEUGEOT oppure un
riparatore qualificato.
6
Guida

218

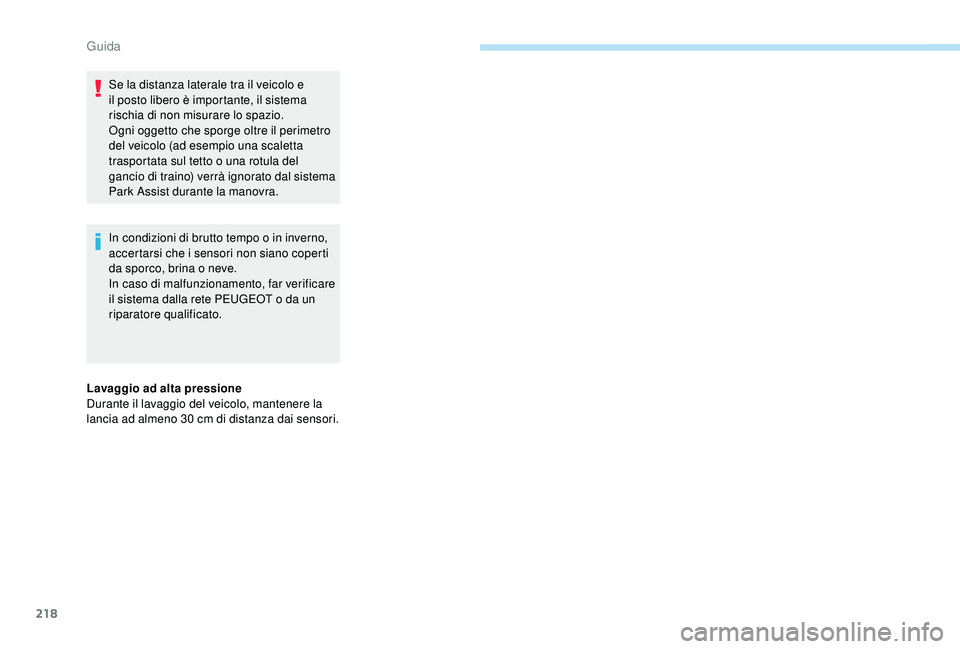

In condizioni di brutto tempo o in inverno,
a ccertarsi che i sensori non siano coperti
da sporco, brina o
neve.
In caso di malfunzionamento, far verificare
il sistema dalla rete PEUGEOT o
da un
riparatore qualificato.
Lavaggio ad alta pressione
Durante il lavaggio del veicolo, mantenere la
lancia ad almeno 30
cm di distanza dai sensori.
Se la distanza laterale tra il veicolo e
il posto libero è importante, il sistema
rischia di non misurare lo spazio.
Ogni oggetto che sporge oltre il perimetro
del veicolo (ad esempio una scaletta
trasportata sul tetto o
una rotula del
gancio di traino) verrà ignorato dal sistema
Park Assist durante la manovra.
Guida
