Peugeot 508 2016 Инструкция по эксплуатации (in Russian)

109
508_ru_Chap03_ergonomie-et-confort_ed01-2016

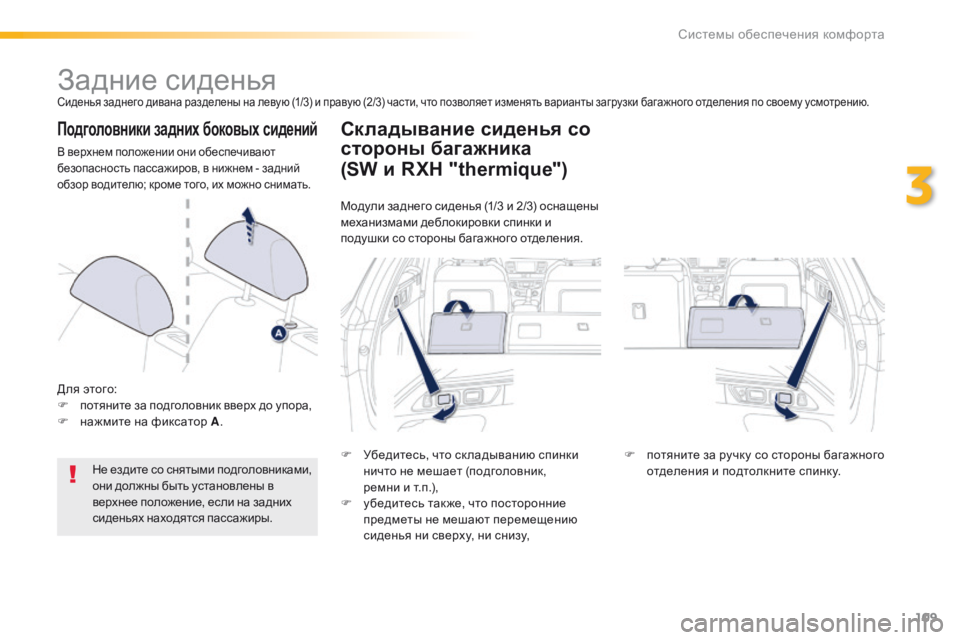

Задние сиденьяСиденья заднего дивана разделены на левую (1/3) и правую (2/3) части, что позволяет изменять варианты загрузки багажного отделения по своему усмотрению.
Подголовники задних боковых сидений
В верхнем положении они обеспечивают
безопасность пассажиров, в нижнем - задний
обзор водителю; кроме того, их можно снимать.
Для этого:
F п отяните за подголовник вверх до упора,
F

н
ажмите на фиксатор A .
Не ездите со снятыми подголовниками,
они должны быть установлены в
верхнее положение, если на задних
сиденьях находятся пассажиры.
Складывание сиденья со
стороны багажника
F Убедитесь, что ск ладыванию спинки ничто не мешает (подголовник,
ремни
и т.п.),
F

у
бедитесь так же, что посторонние
предметы не мешают перемещению
сиденья ни сверху, ни снизу, F
п отяните за ручку со стороны багажного
отделения и подтолкните спинку.
(SW и RXH "thermique")
Модули заднего сиденья (1/3 и 2/3) оснащены
механизмами деблокировки спинки и
подушки со стороны багажного отделения.
3
Системы обеспечения комфорта

110
508_ru_Chap03_ergonomie-et-confort_ed01-2016

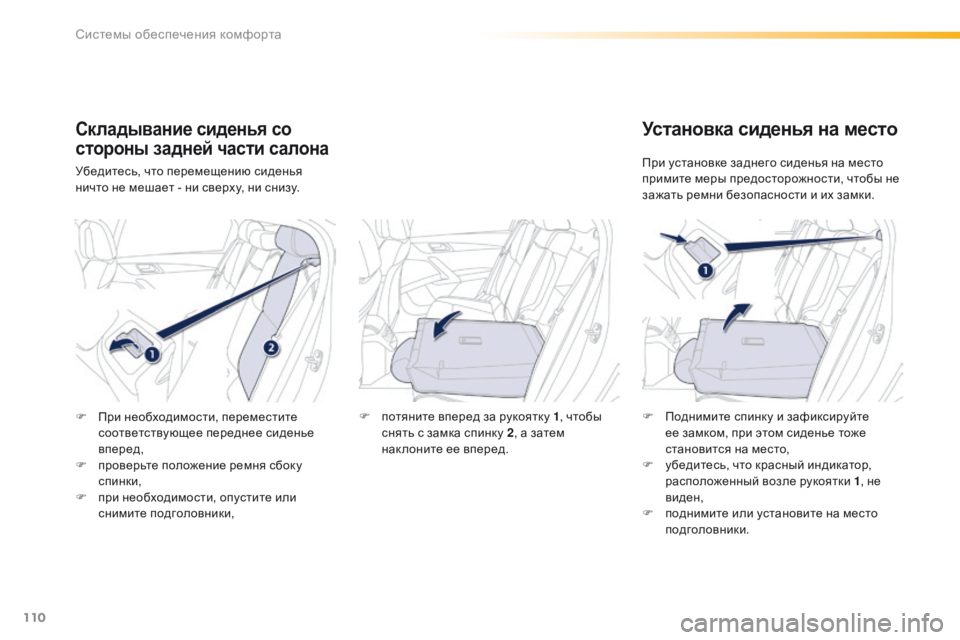

Складывание сиденья со
стороны задней части салона
Убедитесь, что перемещению сиденья
ничто не мешает - ни сверху, ни снизу.
Установка сиденья на место
При установке заднего сиденья на место
примите меры предосторожности, чтобы не
зажать ремни безопасности и их замки.
F

П

ри необходимости, переместите
соответствующее переднее сиденье
вперед,
F

п

роверьте положение ремня сбоку
спинки,
F

п

ри необходимости, опустите или
снимите подголовники, F

п

отяните вперед за рукоятку 1 , чтобы
снять с замка спинку 2 , а затем
нак лоните ее вперед. F

П
однимите спинку и зафиксируйте
ее замком, при этом сиденье тоже
становится на место,
F

у
бедитесь, что красный индикатор,
расположенный возле рукоятки 1, не
виден,
F

п
однимите или установите на место
подголовники.
Системы обеспечения комфорта

111
508_ru_Chap03_ergonomie-et-confort_ed01-2016

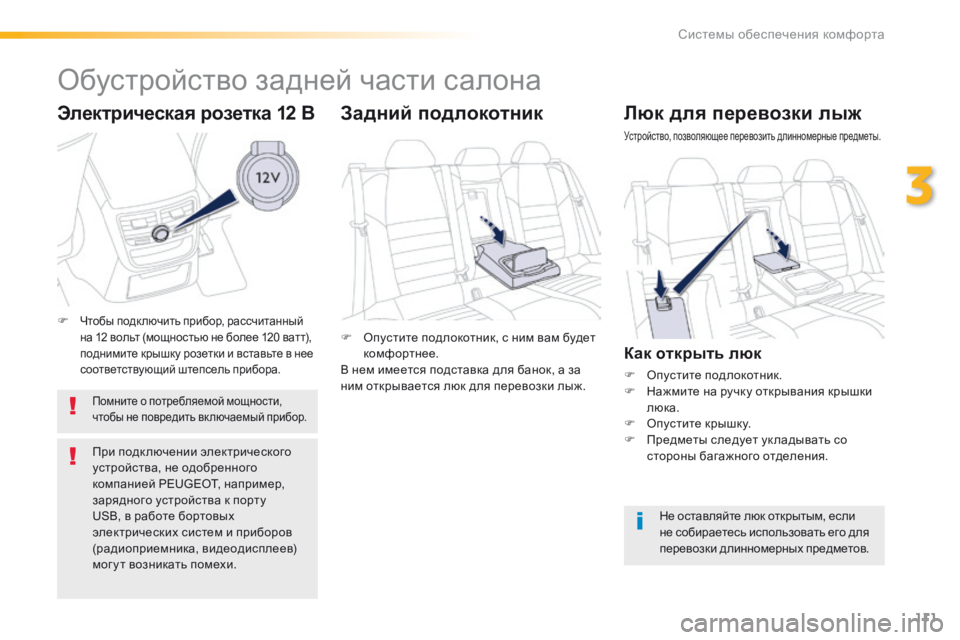

Люк для перевозки лыж
Устройство, позволяющее перевозить длинномерные предметы.
Как открыть люк
F Опустите подлокотник.
F Н ажмите на ручку открывания крышки
люка.
F

О
пустите крышку.
F

П
редметы следует ук ладывать со
стороны багажного отделения.
Не оставляйте люк открытым, если
не собираетесь использовать его для
перевозки длинномерных предметов.
F

О

пустите подлокотник, с ним вам будет
комфортнее.
В нем имеется подставка для банок, а за
ним открывается люк для перевозки лыж.
Задний подлокотник
Электрическая розетка 12 В
Помните о потребляемой мощности,
чтобы не повредить вк лючаемый прибор.
При подк лючении электрического
устройства, не одобренного
компанией PEUGEOT, например,
зарядного устройства к порту
USB, в работе бортовых
электрических систем и приборов
(радиоприемника, видеодисплеев)
могут возникать помехи.
Обустройство задней части салона
F Чтобы подключить прибор, рассчитанный
на 12 вольт (мощностью не более 120 ватт),
поднимите крышку розетки и вставьте в нее
соответствующий штепсель прибора.
3
Системы обеспечения комфорта

112
508_ru_Chap03_ergonomie-et-confort_ed01-2016

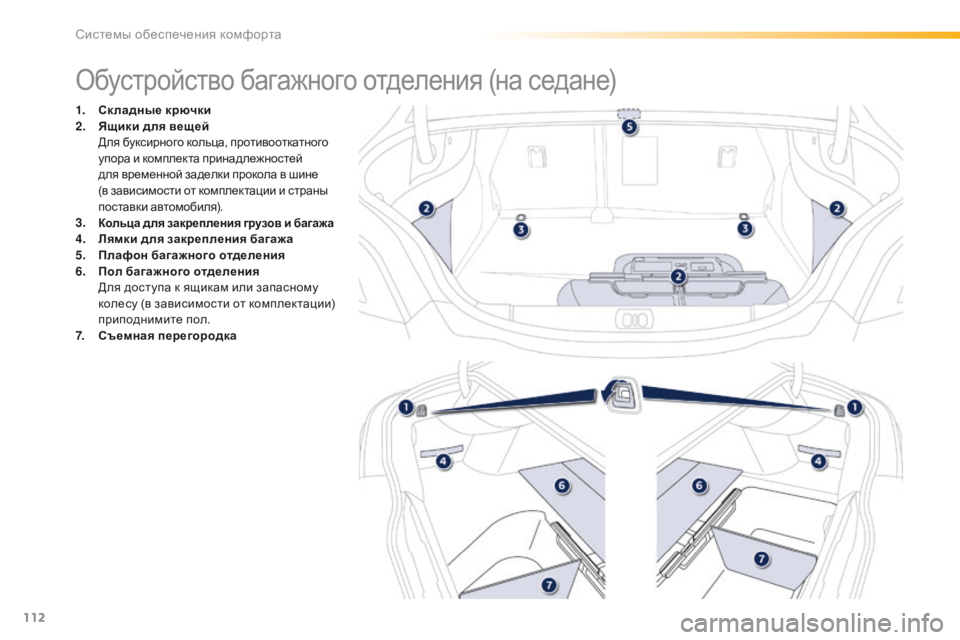

Обустройство багажного отделения (на седане)
1. Ск ладные крючки
2. Ящики для вещей
Д

ля буксирного кольца, противооткатного
упора и комплекта принадлежностей
для временной заделки прокола в шине
(в
зависимости от комплектации и страны
поставки автомобиля).
3.
Кольца для закрепления грузов и багажа4. Лямки для закрепления багажа
5. П лафон багажного отделения
6.
П

ол багажного отделения
Д

ля доступа к ящикам или запасному
колесу (в зависимости от комплектации)
приподнимите пол.
7.
С

ъемная перегородка
Системы обеспечения комфорта

113
508_ru_Chap03_ergonomie-et-confort_ed01-2016
Обустройство багажного отделения (на SW и RXH "thermique")
1. Плафоны багажного отделения
2. Рукоятки механизма складывания
задних сидений
3.
С

к ладные крючки
4.
Ро

зетка 12 В для дополнительных
потребителей (не более 120 Вт)
5.
Я

щики для вещей
Д

ля буксирного кольца, противооткатного
упора и комплекта принадлежностей для
временной заделки прокола в шине
(в зависимости от комплектации и страны
поставки автомобиля).
6.
К

ольца для закрепления грузов и
багажа
7.
З

адняя шторка багажного отделения
(

см. на след. странице).
8.
П

ол багажного отделения
Для доступа к ящикам или запасному колесу
(в зависимости от комплектации) поставьте
пол вертикально в направляющих.
3
Системы обеспечения комфорта

114
508_ru_Chap03_ergonomie-et-confort_ed01-2016

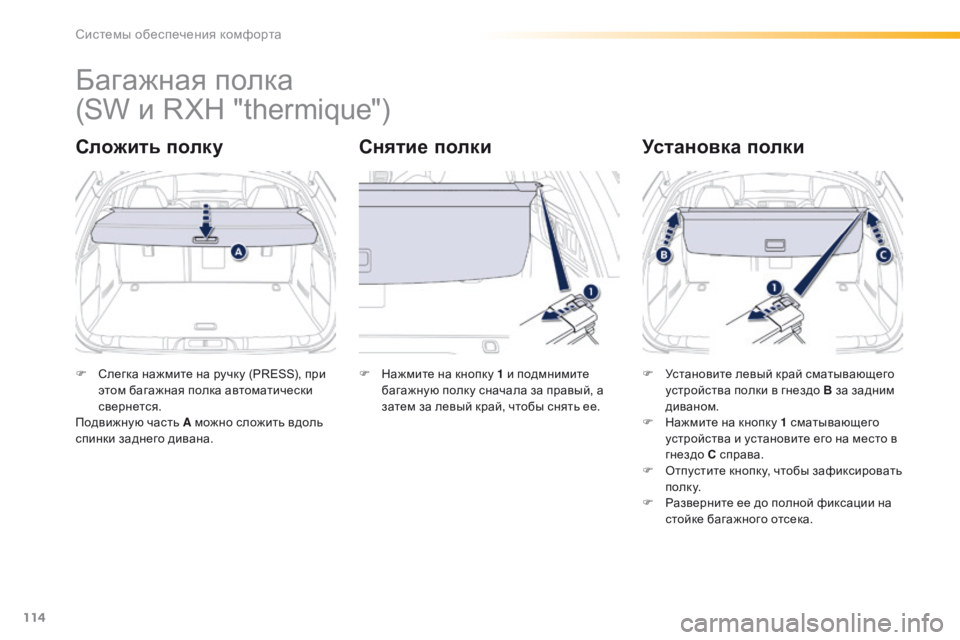

Багажная полка
Сложить полкуСнятие полкиУстановка полки
F Слегка нажмите на ручку (PRESS), при
этом багажная полка автоматически
свернется.
Подвижную часть A можно сложить вдоль
спинки заднего дивана. F
Н ажмите на кнопку 1 и подмнимите
багажную полку сначала за правый, а
затем за левый край, чтобы снять ее. F
У становите левый край сматывающего
устройства полки в гнездо В за задним
диваном.
F

Н
ажмите на кнопку 1 сматывающего
устройства и установите его на место в
гнездо С справа.
F

О
тпустите кнопку, чтобы зафиксировать
п о л к у.
F

Р
азверните ее до полной фиксации на
стойке багажного отсека.
(SW и RXH "thermique")
Системы обеспечения комфорта

115
508_ru_Chap03_ergonomie-et-confort_ed01-2016

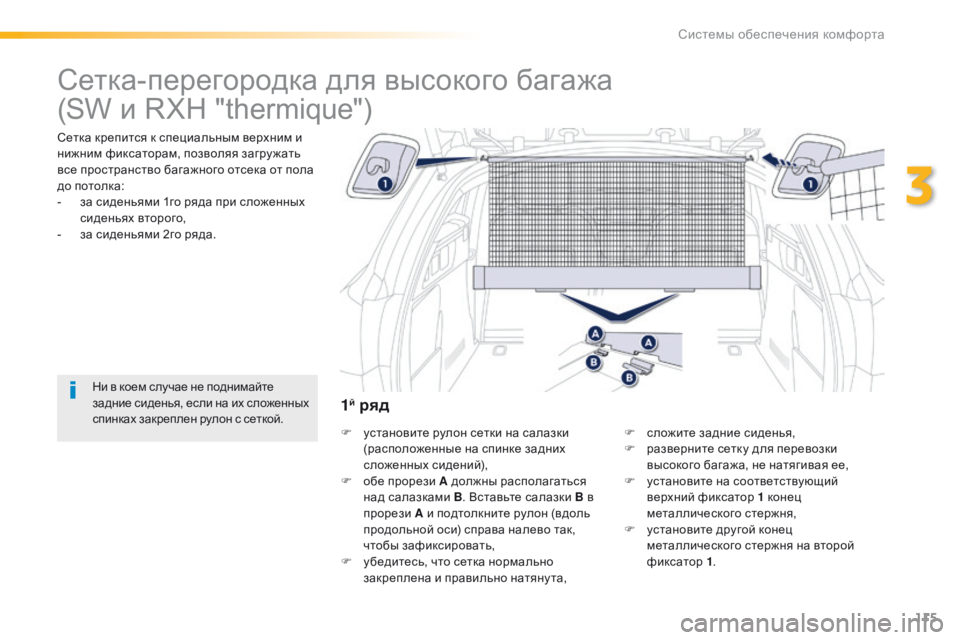

Сетка-перегородка для высокого багажа
Сетка крепится к специальным верхним и
нижним фиксаторам, позволяя загру жать
все пространство багажного отсека от пола
до потолка:
-
з
а сиденьями 1го ряда при сложенных
сиденьях второго,
-

з
а сиденьями 2го ряда.
Ни в коем случае не поднимайте
задние сиденья, если на их сложенных
спинках закреплен рулон с сеткой. F

у
становите рулон сетки на салазки
(расположенные на спинке задних
сложенных сидений),
F

о
бе прорези A должны располагаться
над салазками B. Вставьте салазки B в
прорези A и подтолкните рулон (вдоль
продольной оси) справа налево так,
чтобы зафиксировать,
F

у
бедитесь, что сетка нормально
закреплена и правильно натяну та, F

с
ложите задние сиденья,
F

р
азверните сетку для перевозки
высокого багажа, не натягивая ее,
F

у
становите на соответствующий
верхний фиксатор 1 конец
металлического стержня,
F

у
становите другой конец
металлического стержня на второй
фиксатор 1.
1й ряд
(SW и RXH "thermique")
3
Системы обеспечения комфорта

116
508_ru_Chap03_ergonomie-et-confort_ed01-2016

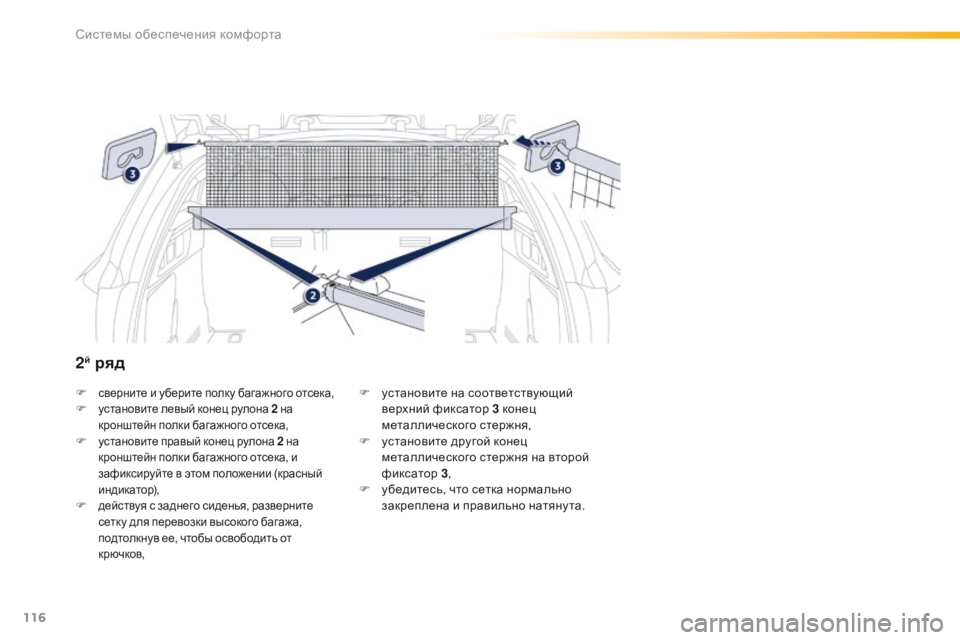

F сверните и уберите полку багажного отсека,F установите левый конец рулона 2 на
кронштейн полки багажного отсека,
F установите правый конец рулона 2 на
кронштейн полки багажного отсека, и
зафиксируйте в этом положении (красный
индикатор),
F действуя с заднего сиденья, разверните сетку для перевозки высокого багажа,
подтолкнув ее, чтобы освободить от
крючков,
F установите на соответствующий верхний фиксатор 3 конец
металлического стержня,
F

у
становите другой конец
металлического стержня на второй
фиксатор 3,
F

у
бедитесь, что сетка нормально
закреплена и правильно натяну та.
2й ряд
Системы обеспечения комфорта

117
508_ru_Chap04_eclairage-et-visibilite_ed01-2016

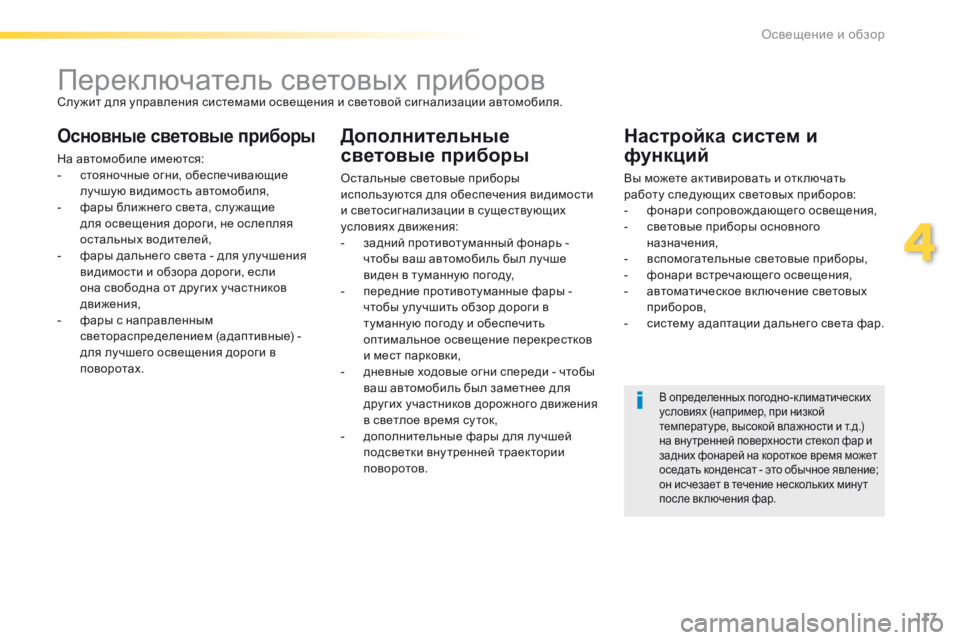

Переключатель световых приборовСлу жит для управления системами освещения и световой сигнализации автомобиля.
Основные световые приборы
На автомобиле имеются:
- с тояночные огни, обеспечивающие
лучшую видимость автомобиля,
-

ф
ары ближнего света, слу жащие
для освещения дороги, не ослепляя
остальных водителей,
-

ф
ары дальнего света - для улучшения
видимости и обзора дороги, если
она свободна от других участников
движения,
-

ф
ары с направленным
светораспределением (адаптивные) -
для лучшего освещения дороги в
поворотах.
Дополнительные
световые приборы
Остальные световые приборы
используются для обеспечения видимости
и светосигнализации в существующих
условиях движения:
-

з
адний противотуманный фонарь -
чтобы ваш автомобиль был лучше
виден в туманную погоду,
-

п
ередние противотуманные фары -
чтобы улучшить обзор дороги в
туманную погоду и обеспечить
оптимальное освещение перекрестков
и мест парковки,
-

д
невные ходовые огни спереди - чтобы
ваш автомобиль был заметнее для
других участников дорожного движения
в светлое время су ток,
-

д
ополнительные фары для лучшей
подсветки внутренней траектории
поворотов.
Настройка систем и
функций
Вы можете активировать и отк лючать
работу следующих световых приборов:
-
ф

онари сопровождающего освещения,
-

с
ветовые приборы основного
назначения,
-
вс

помогательные световые приборы,
-
ф

онари встречающего освещения,
-

а
втоматическое вк лючение световых
приборов,
-

с
истему адаптации дальнего света фар.
В определенных погодно-климатических
условиях (например, при низкой
температуре, высокой влажности и т.д.)
на вну тренней поверхности стекол фар и
задних фонарей на короткое время может
оседать конденсат - это обычное явление;
он исчезает в течение нескольких мину т
после вк лючения фар.
4
Освещение и обзор

118
508_ru_Chap04_eclairage-et-visibilite_ed01-2016

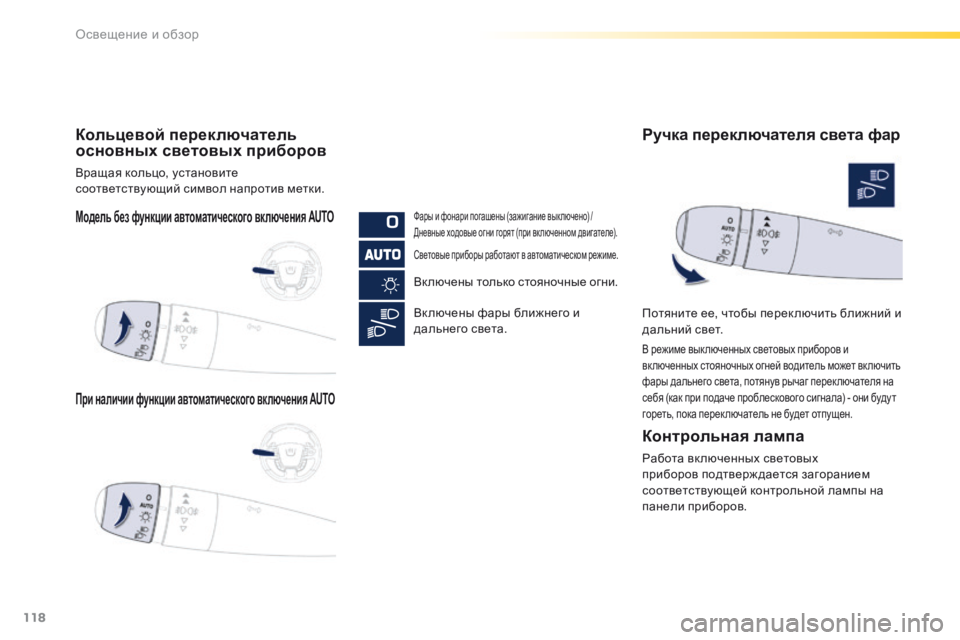

Модель без функции автоматического включения AUTO
При наличии функции автоматического включения AUTO
Кольцевой переключатель
основных световых приборов
Вращая кольцо, установите
соответствующий символ напротив метки.
Фары и фонари погашены (зажигание вык лючено) /
Дневные ходовые огни горят (при вк люченном двигателе).
Световые приборы работают в автоматическом режиме.
Вк лючены только стояночные огни.
Вк лючены фары ближнего и
дальнего света.Потяните ее, чтобы перек лючить ближний и
дальний свет.
В режиме вык люченных световых приборов и
включенных стояночных огней водитель может включить
фары дальнего света, потянув рычаг перек лючателя на
себя (как при подаче проблескового сигнала) - они буду т
гореть, пока перек лючатель не будет отпущен.
Контрольная лампа
Работа вк люченных световых
приборов подтверждается загоранием
соответствующей контрольной лампы на
панели приборов.
Ручка переключателя света фар
Освещение и обзор
