Peugeot 508 2020 Инструкция по эксплуатации (in Russian)

189
В случае неисправности

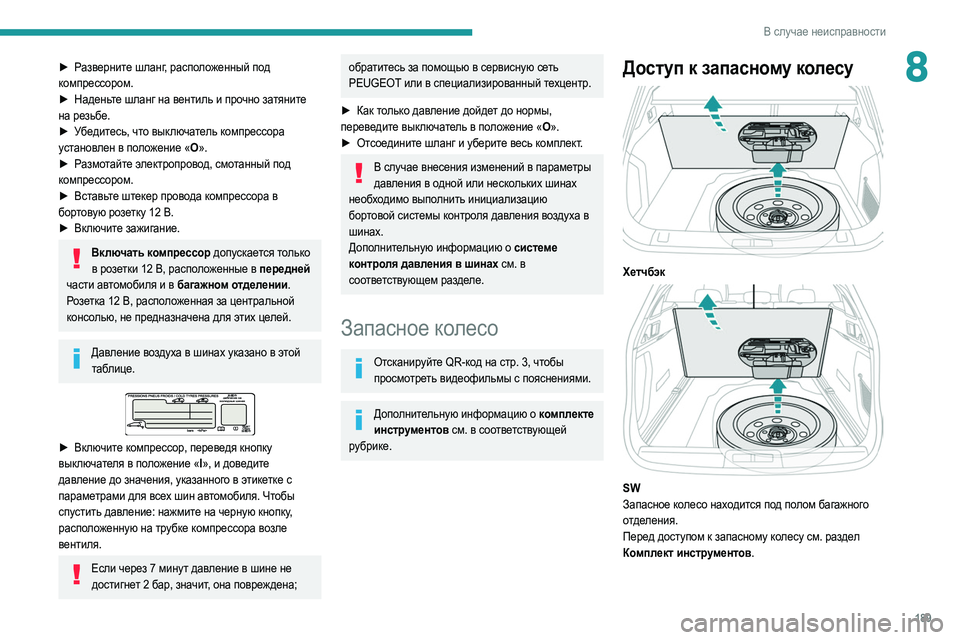

8► Разверните шланг, расположенный под
компрессором.
►
Надень
те шланг на вентиль и прочно затяните
на резьбе.
►

У
бедитесь, что выключатель компрессора
установлен в положение «O ».
►

Р
азмотайте электропровод, смотанный под
компрессором.
►

Вст
авьте штекер провода компрессора в
бортовую розетку 12
В.
►

Вк
лючите зажигание.
Включать компрессор допускается только в розетки 12 В, расположенные в передней
части автомобиля и в багажном отделении.
Розетка 12
В, расположенная за центральной
консолью, не предназначена для этих целей.
Давление воздуха в шинах указано в этой таблице.


► Включите компрессор, переведя кнопку
выключателя в положение «I », и доведите
давление до значения, указанного в этикетке с
параметрами для всех шин автомобиля. Чтобы
спустить давление: нажмите на черную кнопку,
расположенную на трубке компрессора возле
вентиля.
Если через 7 минут давление в шине не достигнет 2 бар, значит, она повреждена;
обратитесь за помощью в сервисную сеть
PEUGEOT или в специализированный техцентр.
►

К
ак только давление дойдет до нормы,
переведите выключатель в положение «O ».
►

От
соедините шланг и уберите весь комплект.
В случае внесения изменений в параметры
давления в одной или нескольких шинах
необходимо выполнить инициализацию
бортовой системы контроля давления воздуха в
шинах.
Дополнительную информацию о системе
контроля давления в шинах см. в
соответствующем разделе.
Запасное колесо
Отсканируйте QR-код на стр. 3, чтобы
п росмотреть видеофильмы с пояснениями.
Дополнительную информацию о комплекте инструментов см. в соответствующей
рубрике.
Доступ к запасному колесу

Хетчбэк

SW
Запасное колесо находится под полом багажного
отделения.
Перед доступом к запасному колесу см. раздел
Комплект инструментов.

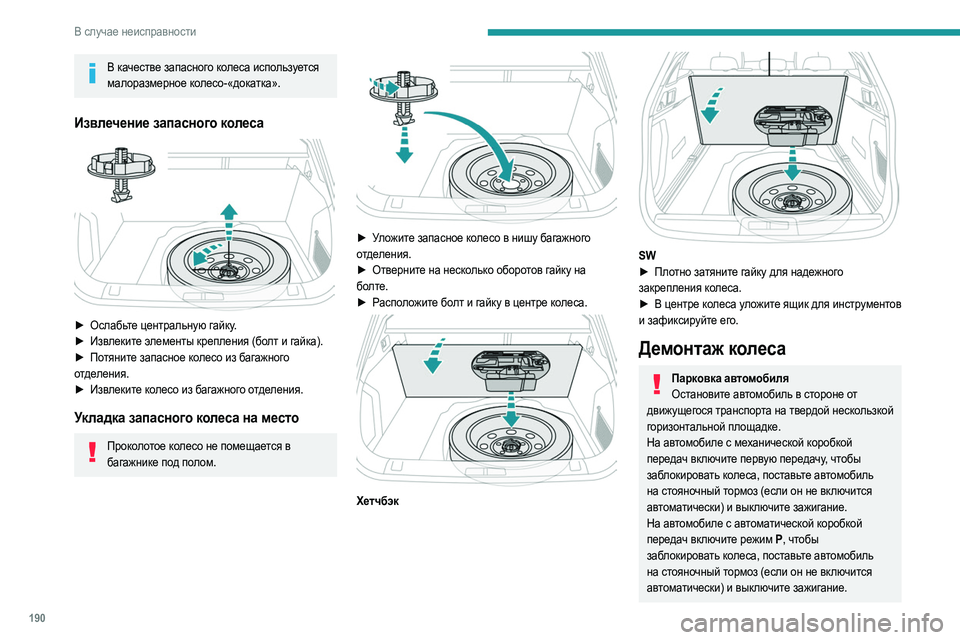

190
В случае неисправности
В качестве запасного колеса используется малоразмерное колесо-«докатка».
Извлечение запасного колеса

► Ослабьте центральную гайку.
► Изв леките элементы крепления (болт и гайка).
►

По
тяните запасное колесо из багажного
отделения.
►

Изв
леките колесо из багажного отделения.
Укладка запасного колеса на место
Проколотое колесо не помещается в багажнике под полом.


► Уложите запасное колесо в нишу багажного
отделения.
►

Отв
ерните на несколько оборотов гайку на
болте.
►

Р
асположите болт и гайку в центре колеса.


Хетчбэк

SW
► Пл отно затяните гайку для надежного
закрепления колеса.
►

В ц
ентре колеса уложите ящик для инструментов
и зафиксируйте его.
Демонтаж колеса
Парковка автомобиля Остановите автомобиль в стороне от
движущегося транспорта на твердой нескользкой
горизонтальной площадке.
На автомобиле с механической коробкой
передач включите первую передачу, чтобы
заблокировать колеса, поставьте автомобиль
на стояночный тормоз (если он не включится
автоматически) и выключите зажигание.
На автомобиле с автоматической коробкой
передач включите режим


P, чтобы
заблокировать колеса, поставьте автомобиль
на стояночный тормоз (если он не включится
автоматически) и выключите зажигание.
Убедитесь, что контрольные лампы стояночного
тормоза горят на панели приборов, не мигая.
Пассажиры должны покинуть автомобиль и
находиться в безопасном месте.
При необходимости подложите упор под колесо,
расположенное по диагонали от заменяемого.
Категорически запрещается находиться под
автомобилем, стоящим только на домкрате;
пользуйтесь подставками.
Колесо с декоративным колпаком Перед тем как снять колесо, снимите
с него декоративный колпак, поддев его
баллонным ключом возле воздушного вентиля.
После установки колеса на место установите
на него декоративный колпак, совместив его
метку с воздушным вентилем, а затем придавив
его ладонью по всей окружности.

191
В случае неисправности
8Убедитесь, что контрольные лампы стояночного
тормоза горят на панели приборов, не мигая.
Пассажиры должны покинуть автомобиль и
находиться в безопасном месте.
При необходимости подложите упор под колесо,
расположенное по диагонали от заменяемого.
Категорически запрещается находиться под
автомобилем, стоящим только на домкрате;
пользуйтесь подставками.
Колесо с декоративным колпакомПеред тем как снять колесо, снимите
с него декоративный колпак, поддев его
баллонным ключом возле воздушного вентиля.
После установки колеса на место установите
на него декоративный колпак, совместив его
метку с воздушным вентилем, а затем придавив
его ладонью по всей окружности.

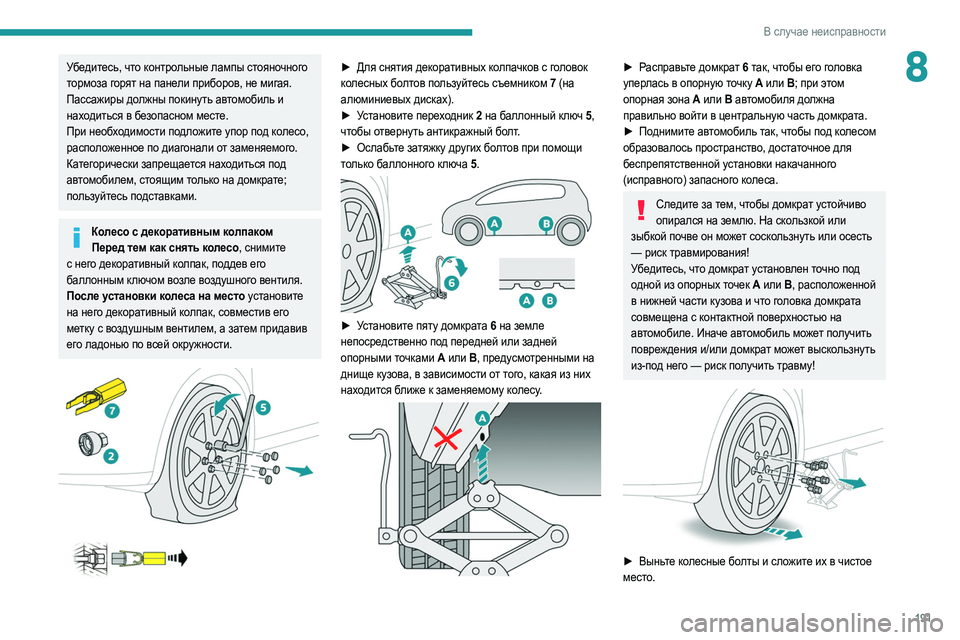

► Для снятия декоративных колпачков с головок
колесных болтов пользуйтесь съемником 7 (на
алюминиевых дисках).
►

У
становите переходник

2 на баллонный ключ
5,
чтобы отвернуть антикражный болт.
►

Ослабь
те затяжку других болтов при помощи
только баллонного ключа
5.


► Установите пяту домкрата 6 на земле
непосредственно под передней или задней
опорными точками
A или
B, предусмотренными на
днище кузова, в зависимости от того, какая из них
находится ближе к заменяемому колесу.


► Расправьте домкрат 6 так, чтобы его головка
уперлась в опорную точку А или
B; при этом
опорная зона
A или
B автомобиля должна
правильно войти в центральную часть домкрата.
►

По
днимите автомобиль так, чтобы под колесом
образовалось пространство, достаточное для
беспрепятственной установки накачанного
(исправного) запасного колеса.
Следите за тем, чтобы домкрат устойчиво опирался на землю. На скользкой или
зыбкой почве он может соскользнуть или осесть
— риск травмирования!
Убедитесь, что домкрат установлен точно под
одной из опорных точек


А или B , расположенной
в нижней части кузова и что головка домкрата
совмещена с контактной поверхностью на
автомобиле. Иначе автомобиль может получить
повреждения и/или домкрат может выскользнуть
из-под него — риск получить травму!


► Выньте колесные болты и сложите их в чистое
место.

192
В случае неисправности

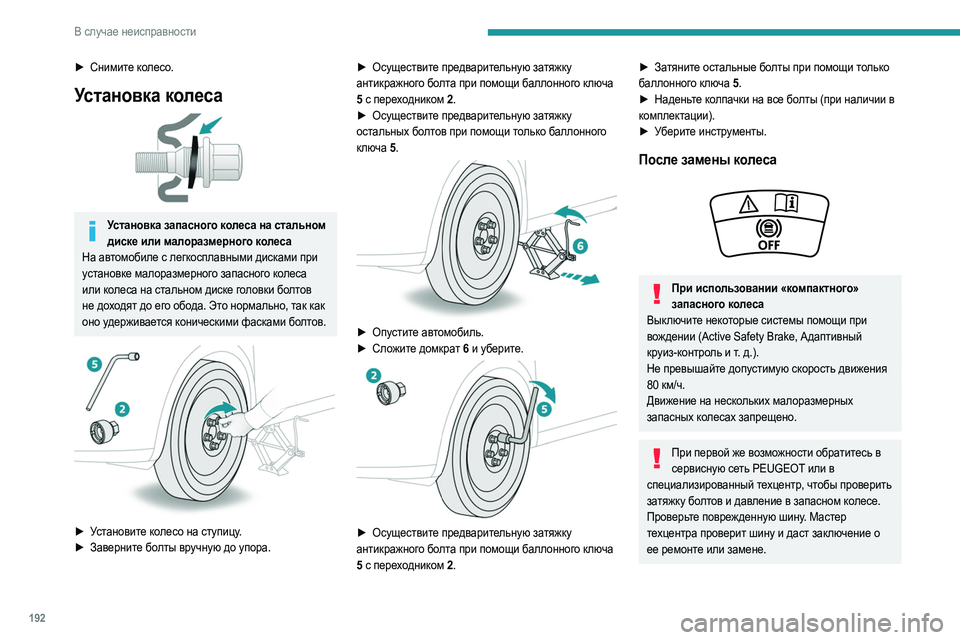

► Снимите колесо.
Установка колеса

Установка запасного колеса на стальном диске или малоразмерного колеса
На автомобиле с легкосплавными дисками при
установке малоразмерного запасного колеса
или колеса на стальном диске головки болтов
не доходят до его обода. Это нормально, так как
оно удерживается коническими фасками болтов.


► Установите колесо на ступицу.
► Зав ерните болты вручную до упора. ►

Осущ
ествите предварительную затяжку
антикражного болта при помощи баллонного ключа
5 с переходником 2 .
►
Осущ
ествите предварительную затяжку
остальных болтов при помощи только баллонного
ключа 5 .


► Опустите автомобиль.
►
Сл ожите домкрат 6 и уберите.


► Осуществите предварительную затяжку
антикражного болта при помощи баллонного ключа
5 с переходником 2 .
► Затяните остальные болты при помощи только
баллонного ключа 5 .
►

Надень
те колпачки на все болты (при наличии в
комплектации).
►

У
берите инструменты.
После замены колеса

При использовании «компактного» запасного колеса
Выключите некоторые системы помощи при
вождении (Active Safety Brake, Адаптивный
круиз-контроль и т.
д.).
Не превышайте допустимую скорость движения
80

км/ч.
Движение на нескольких малоразмерных
запасных колесах запрещено.
При первой же возможности обратитесь в сервисную сеть PEUGEOT или в
специализированный техцентр, чтобы проверить
затяжку болтов и давление в запасном колесе.
Проверьте поврежденную шину. Мастер
техцентра проверит шину и даст заключение о
ее ремонте или замене.
Замена лампы
В определенных погодно-климатических условиях (например, при низкой
температуре или высокой влажности) на
внутренней поверхности стекол фар и задних
фонарей может оседать конденсат — это
обычное явление; он исчезает в течение
нескольких минут после включения фар.
Рассеиватели фар изготовлены из поликарбоната и имеют защитное
покрытие:
– Запрещается очищать их от грязи
сухой или абразивной тканью, а также
с использованием моющих средств или
растворителей.
– Пользуйтесь смоченной в мыльной воде
мягкой губкой или моющим составом с
нейтральной кислотностью pH.
– При использовании мойки высокого
давления не направляйте моечный пистолет
на фары, фонари и края их рассеивателей,
чтобы не повредить их защитное покрытие и
уплотнительные прокладки.
Лампу следует заменять по истечении продолжительного времени при
выключенном зажигании и после выключения
фары/фонарей (во избежание серьезного ожога)!
Не касайтесь лампы пальцами; пользуйтесь
лоскутом неворсистой ткани.

193
В случае неисправности

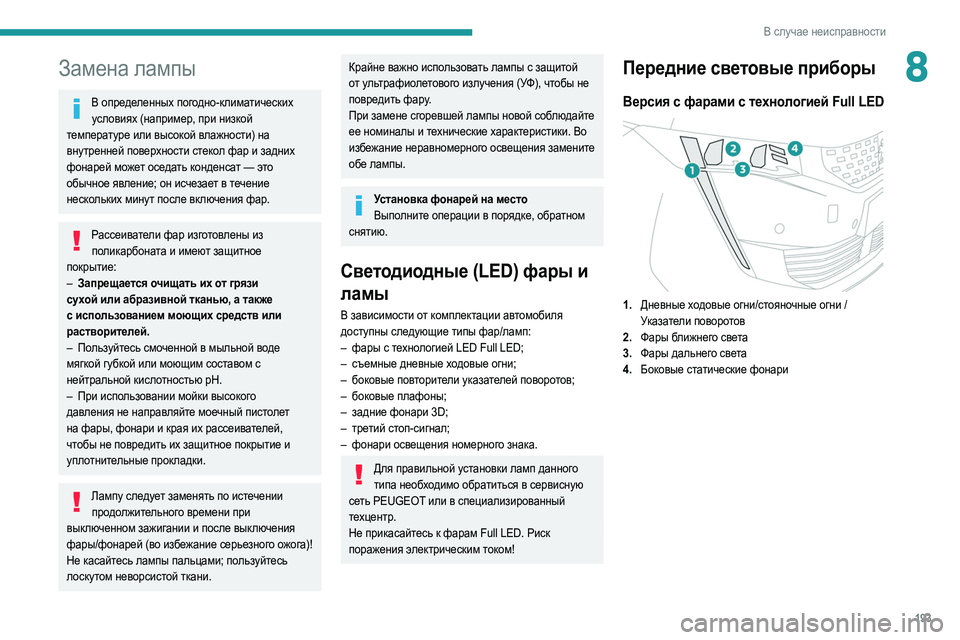

8Замена лампы
В определенных погодно-климатических условиях (например, при низкой
температуре или высокой влажности) на
внутренней поверхности стекол фар и задних
фонарей может оседать конденсат — это
обычное явление; он исчезает в течение
нескольких минут после включения фар.
Рассеиватели фар изготовлены из поликарбоната и имеют защитное
покрытие:
–

Запрещ
ается очищать их от грязи
сухой или абразивной тканью, а также
с использованием моющих средств или
растворителей.
–

По

льзуйтесь смоченной в мыльной воде
мягкой губкой или моющим составом с
нейтральной кислотностью pH.
–

При исп
ользовании мойки высокого
давления не направляйте моечный пистолет
на фары, фонари и края их рассеивателей,
чтобы не повредить их защитное покрытие и
уплотнительные прокладки.
Лампу следует заменять по истечении продолжительного времени при
выключенном зажигании и после выключения
фары/фонарей (во избежание серьезного ожога)!
Не касайтесь лампы пальцами; пользуйтесь
лоскутом неворсистой ткани.
Крайне важно использовать лампы с защитой
от ультрафиолетового излучения (УФ), чтобы не
повредить фару.
При замене сгоревшей лампы новой соблюдайте
ее номиналы и технические характеристики. Во
избежание неравномерного освещения замените
обе лампы.
Установка фонарей на место Выполните операции в порядке, обратном
снятию.
Светодиодные (LED) фары и
ламы
В зависимости от комплектации автомобиля
доступны следующие типы фар/ламп:
–

фары с т
ехнологией LED Full LED;
–

съем
ные дневные ходовые огни;
–

бок
овые повторители указателей поворотов;
–

бок
овые плафоны;
–

задние фонари 3D;
–


тре
тий стоп-сигнал;
–

фонари осв
ещения номерного знака.
Для правильной установки ламп данного типа необходимо обратиться в сервисную
сеть PEUGEOT или в специализированный
техцентр.
Не прикасайтесь к фарам Full LED. Риск
поражения электрическим током!
Передние световые приборы
Версия с фарами с технологией Full LED

1. Дневные ходовые огни/стояночные огни /
Указатели поворотов
2. Фары ближнего света
3. Фары дальнего света
4. Боковые статические фонари

194
В случае неисправности

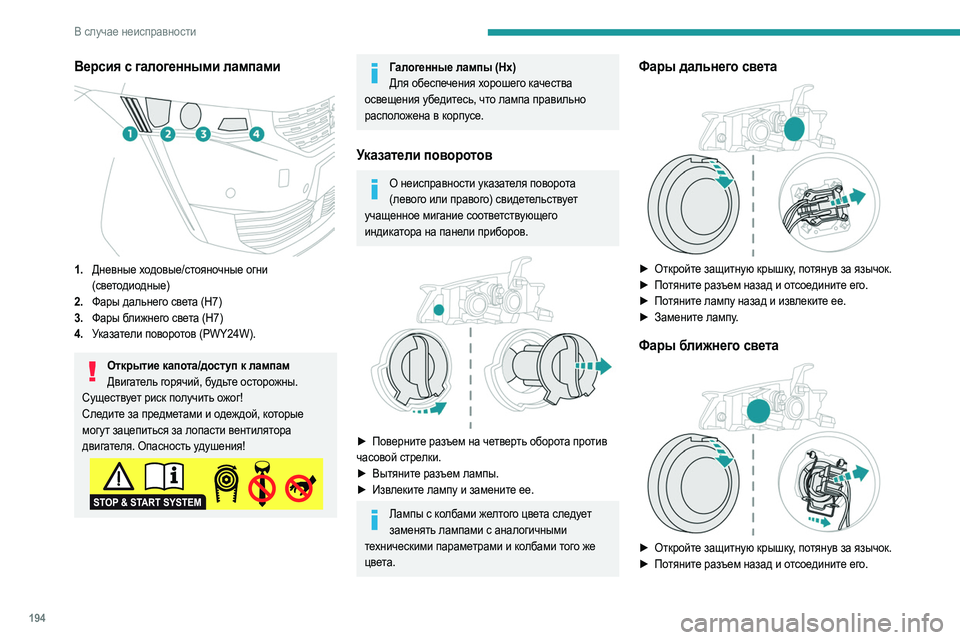

Версия с галогенными лампами

1.Дневные ходовые/стояночные огни
(светодиодные)
2. Фары дальнего света (H7)
3. Фары ближнего света (H7)
4. Указатели поворотов (PWY24W).
Открытие капота/доступ к лампам
Двигатель горячий, будьте осторожны.
Существует риск получить ожог!
Следите за предметами и одеждой, которые
могут зацепиться за лопасти вентилятора
двигателя. Опасность удушения!
Галогенные лампы (Hx) Для обеспечения хорошего качества
освещения убедитесь, что лампа правильно
расположена в корпусе.
Указатели поворотов
О неисправности указателя поворота (левого или правого) свидетельствует
учащенное мигание соответствующего
индикатора на панели приборов.


► Поверните разъем на четверть оборота против
часовой стрелки.
►

Вытя
ните разъем лампы.
►

Изв
леките лампу и замените ее.
Лампы с колбами желтого цвета следует заменять лампами с аналогичными
техническими параметрами и колбами того же
цвета.
Фары дальнего света

► Откройте защитную крышку, потянув за язычок.
► По тяните разъем назад и отсоедините его.
►

По
тяните лампу назад и извлеките ее.
►

Зам
ените лампу.
Фары ближнего света

► Откройте защитную крышку, потянув за язычок.
► По тяните разъем назад и отсоедините его.
► Нажмите на пружину вперед и вправо, чтобы
высвободить лампу.
► Извлеките лампу и замените ее.
Задние фонари
Модель со светодиодными лампами

Модель с трехмерными адаптивными
фонарями с технологией Full LED

195
В случае неисправности

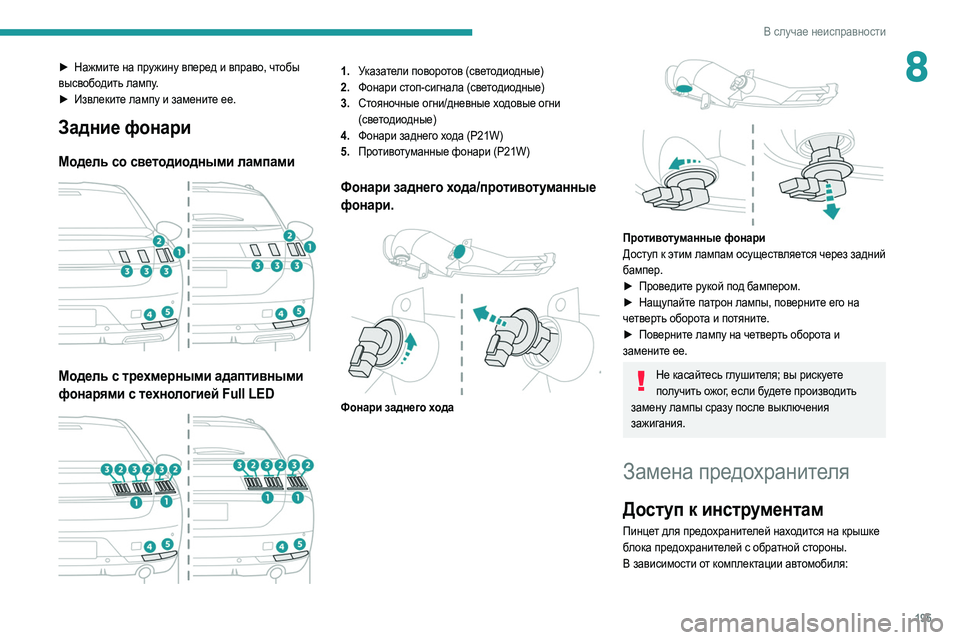

8► Нажмите на пружину вперед и вправо, чтобы
высвободить лампу.
►
Изв
леките лампу и замените ее.
Задние фонари
Модель со светодиодными лампами

Модель с трехмерными адаптивными
фонарями с технологией Full LED


1. Указатели поворотов (светодиодные)
2. Фонари стоп-сигнала (светодиодные)
3. Стояночные огни/дневные ходовые огни
(светодиодные)
4. Фонари заднего хода (P21W)
5. Противотуманные фонари (P21W)
Фонари заднего хода/противотуманные
фонари.


Фонари заднего хода

Противотуманные фонари
Доступ к этим лампам осуществляется через задний
бампер.
►

Пров
едите рукой под бампером.
►

Нащ
упайте патрон лампы, поверните его на
четверть оборота и потяните.
►

Пов
ерните лампу на четверть оборота и
замените ее.
Не касайтесь глушителя; вы рискуете получить ожог, если будете производить
замену лампы сразу после выключения
зажигания.
Замена предохранителя
Доступ к инструментам
Пинцет для предохранителей находится на крышке
блока предохранителей с обратной стороны.
В зависимости от комплектации автомобиля:

196
В случае неисправности

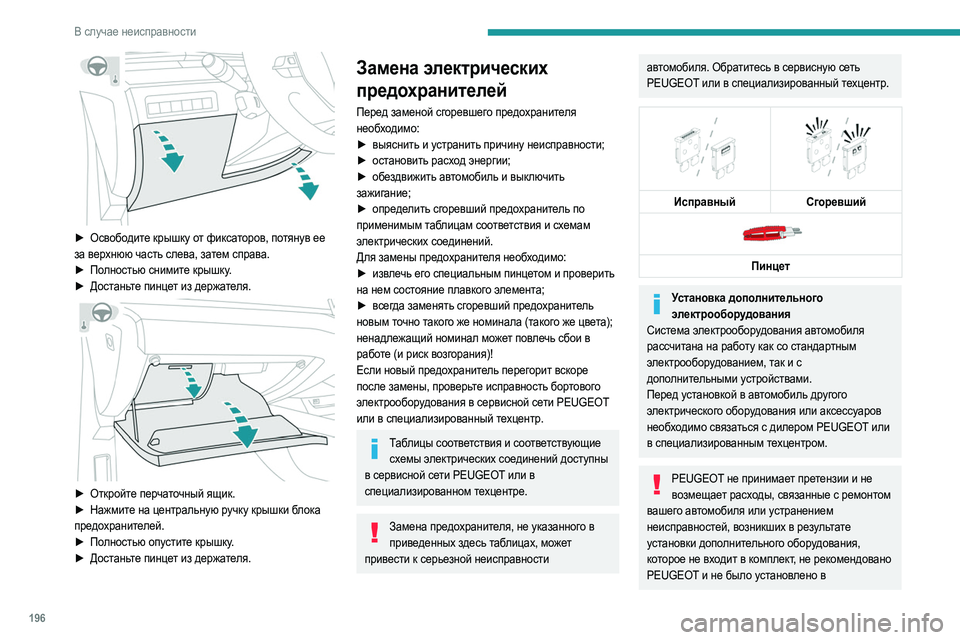

► Освободите крышку от фиксаторов, потянув ее
за верхнюю часть слева, затем справа.
►
По
лностью снимите крышку.
►

Д
останьте пинцет из держателя.


► Откройте перчаточный ящик.
► Нажм ите на центральную ручку крышки блока
предохранителей.
►

По
лностью опустите крышку.
►

Д
останьте пинцет из держателя.
Замена электрических
предохранителей
Перед заменой сгоревшего предохранителя
необходимо:
►
выя
снить и устранить причину неисправности;
►

ост
ановить расход энергии;
►

об
ездвижить автомобиль и выключить
зажигание;
►

оп
ределить сгоревший предохранитель по
применимым таблицам соответствия и схемам
электрических соединений.
Для замены предохранителя необходимо:
►

изв
лечь его специальным пинцетом и проверить
на нем состояние плавкого элемента;
►

в
сегда заменять сгоревший предохранитель
новым точно такого же номинала (такого же цвета);
ненадлежащий номинал может повлечь сбои в
работе (и риск возгорания)!
Если новый предохранитель перегорит вскоре
после замены, проверьте исправность бортового
электрооборудования в сервисной сети PEUGEOT
или в специализированный техцентр.
Таблицы соответствия и соответствующие схемы электрических соединений доступны
в сервисной сети PEUGEOT или в
специализированном техцентре.
Замена предохранителя, не указанного в приведенных здесь таблицах, может
привести к серьезной неисправности
автомобиля. Обратитесь в сервисную сеть
PEUGEOT или в специализированный техцентр.


Исправный
Сгоревший

Пинцет
Установка дополнительного
электрооборудования
Система электрооборудования автомобиля
рассчитана на работу как со стандартным
электрооборудованием, так и с
дополнительными устройствами.
Перед установкой в автомобиль другого
электрического оборудования или аксессуаров
необходимо связаться с дилером PEUGEOT или
в специализированным техцентром.
PEUGEOT не принимает претензии и не возмещает расходы, связанные с ремонтом
вашего автомобиля или устранением
неисправностей, возникших в результате
установки дополнительного оборудования,
которое не входит в комплект, не рекомендовано
PEUGEOT и не было установлено в
Таблицы предохранителей
Перчаточный ящик 1

Предохранитель № Номинал (A)Назначение
F1 10 A«Антибликовые» зеркала.
F3 5 AАдаптивные задние фонари 3D.
F4 15 AЗвуковой сигнал.
F5 20 AНасос омывателя заднего стекла (SW).
F6 20 AНасос омывателя ветрового стекла.
F7 10 AЗадние USB-порты.
F8 20 AЗадний стеклоочиститель (SW).
F10 30 AЦентральный замок.

197
В случае неисправности
8соответствии с техническими условиями, в
частности, когда общее потребление тока всего
подключенного дополнительного оборудования

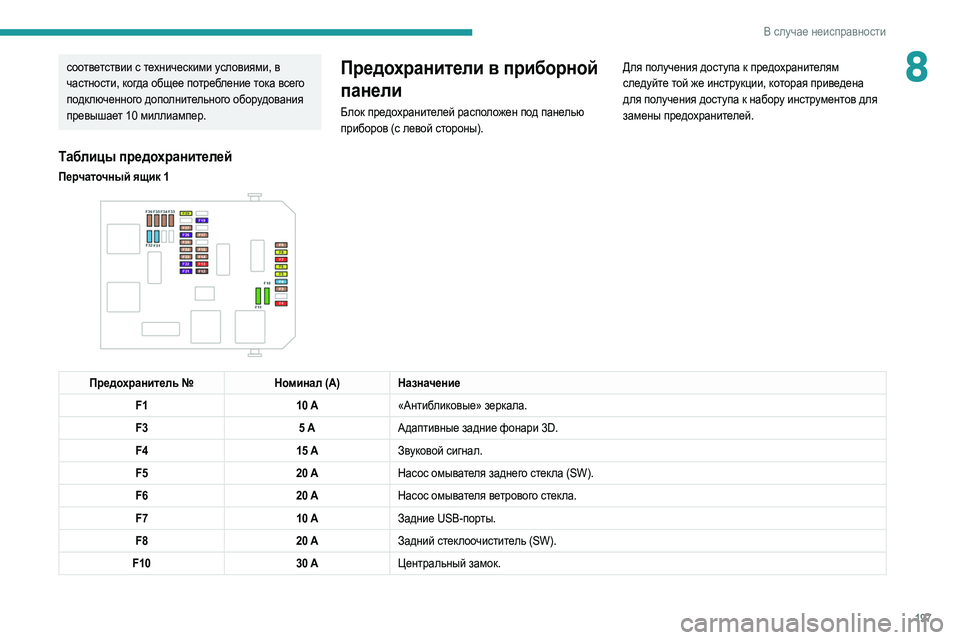

превышает 10 миллиампер.Предохранители в приборной
панели
Блок предохранителей расположен под панелью
приборов (с левой стороны).Для получения доступа к предохранителям
следуйте той же инструкции, которая приведена
для получения доступа к набору инструментов для
замены предохранителей.
Таблицы предохранителей
Перчаточный ящик 1

Предохранитель №
Номинал (A)Назначение
F1 10
A«Антибликовые» зеркала.
F3 5 AАдаптивные задние фонари 3D.
F4 15 AЗвуковой сигнал.
F5 20 AНасос омывателя заднего стекла (SW).
F6 20 AНасос омывателя ветрового стекла.
F7 10 AЗадние USB-порты.
F8 20 AЗадний стеклоочиститель (SW).
F10 30 AЦентральный замок.

198
В случае неисправности

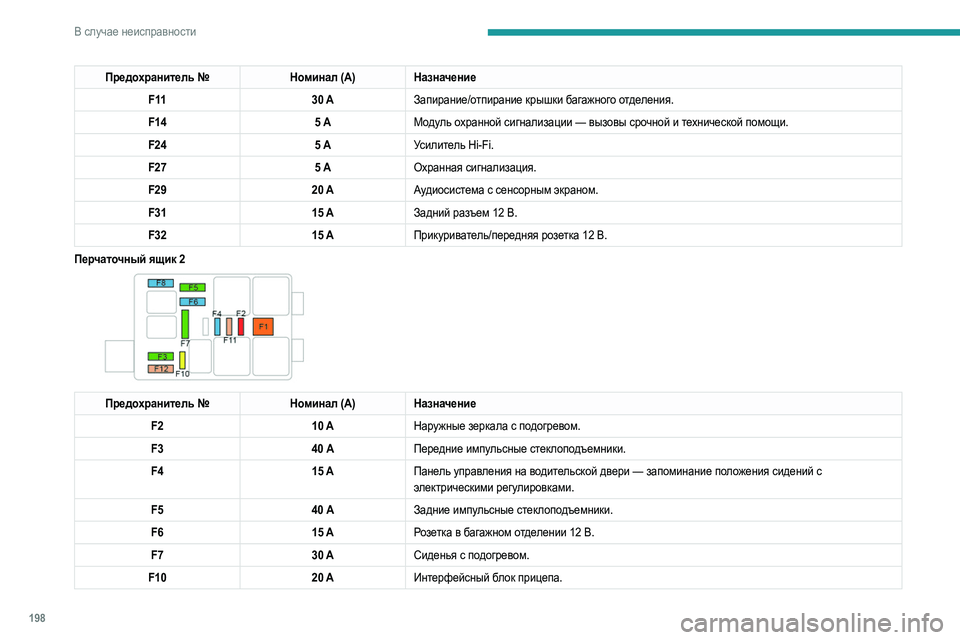

Предохранитель №Номинал (A)Назначение
F 11 30 AЗапирание/отпирание крышки багажного отделения.
F14 5 AМодуль охранной сигнализации — вызовы срочной и технической помощи.
F24 5 AУсилитель Hi-Fi.
F27 5 AОхранная сигнализация.
F29 20 AАудиосистема с сенсорным экраном.
F31 15 AЗадний разъем 12 В.
F32 15 AПрикуриватель/передняя розетка 12
В.
Перчаточный ящик 2


Предохранитель № Номинал (A)Назначение
F2 10 AНаружные зеркала с подогревом.
F3 40
АПередние импульсные стеклоподъемники.
F4 15 AПанель управления на водительской двери — запоминание положения сидений с
электрическими регулировками.
F5 40
АЗадние импульсные стеклоподъемники.
F6 15 AРозетка в багажном отделении 12 В.
F7 30 AСиденья с подогревом.
F10 20 AИнтерфейсный блок прицепа.
