Peugeot 508 Hybrid 2014 Manual del propietario (in Spanish)

199
508_es_Chap08_info-pratiques_ed02-2014

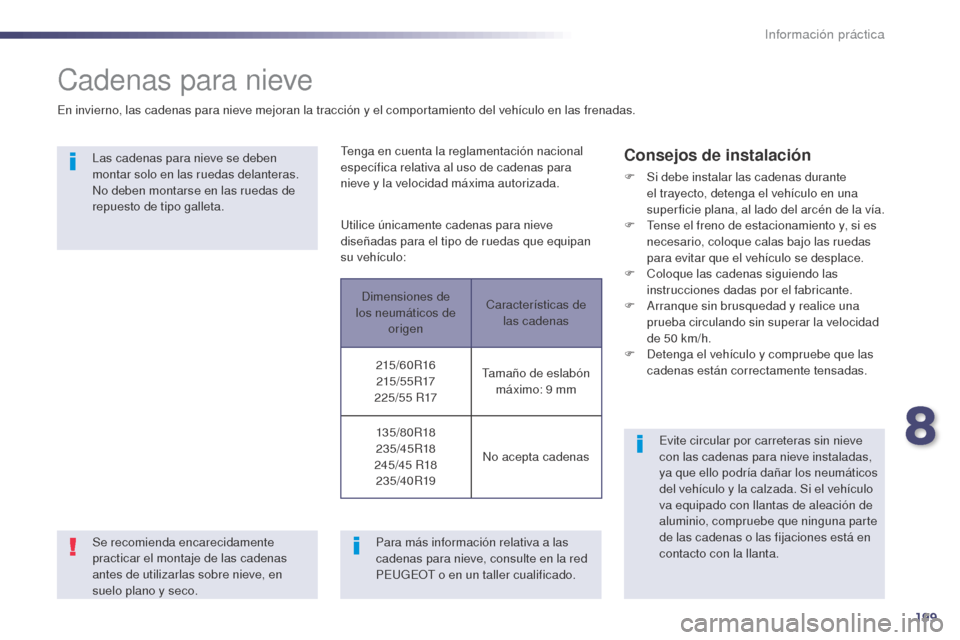

Cadenas para nieve
En invierno, las cadenas para nieve mejoran la tracción y el comportamiento del vehículo en las frenadas.Las cadenas para nieve se deben
montar solo en las ruedas delanteras.
No deben montarse en las ruedas de
repuesto de tipo galleta. Utilice únicamente cadenas para nieve
diseñadas para el tipo de ruedas que equipan
su vehículo:
Consejos de instalación
F Si debe instalar las cadenas durante el trayecto, detenga el vehículo en una
super ficie plana, al lado del arcén de la vía.
F

T
ense el freno de estacionamiento y, si es
necesario, coloque calas bajo las ruedas
para evitar que el vehículo se desplace.
F

C
oloque las cadenas siguiendo las
instrucciones dadas por el fabricante.
F

A
rranque sin brusquedad y realice una
prueba circulando sin superar la velocidad
de 50
km/h.
F

D
etenga el vehículo y compruebe que las
cadenas están correctamente tensadas.
Evite circular por carreteras sin nieve
con las cadenas para nieve instaladas,
ya que ello podría dañar los neumáticos
del vehículo y la calzada. Si el vehículo
va equipado con llantas de aleación de
aluminio, compruebe que ninguna parte
de las cadenas o las fijaciones está en
contacto con la llanta.
Para más información relativa a las
cadenas para nieve, consulte en la red
PEUGEOT o en un taller cualificado.
Se recomienda encarecidamente
practicar el montaje de las cadenas
antes de utilizarlas sobre nieve, en
suelo plano y seco. Tenga en cuenta la reglamentación nacional
específica relativa al uso de cadenas para
nieve y la velocidad máxima autorizada.
Dimensiones de
los neumáticos de origen Características de
las cadenas
215/60R16 215 / 5 5 R17
225/55


R17 Tamaño de eslabón
máximo: 9

mm
13 5 /8 0 R18
235/45R18
245/45


R18
235/40R19 No acepta cadenas
8
Información práctica

200
508_es_Chap08_info-pratiques_ed02-2014
Cambio de una lámpara
Luces delanteras
Modelo con luces de tecnología
"full LEDs"
1. Alumbrado adicional.
2. Luces de cruce.
3.
L

uces de carretera.
4.
L

uces diurnas.
5.
I

ndicadores de dirección/ Luces de
posición.
6.
L

uces antiniebla. Con determinadas condiciones
meteorológicas (bajas temperaturas,
humedad), es normal la aparición de
vaho en la cara interior del cristal de
los faros y de las luces traseras, que
desaparece unos minutos después de
encender las luces. Para sustituir diodos
electroluminiscentes-LEDs debe
consultar en la red PEUGEOT o en un
taller cualificado.
Todos estos pilotos funcionan con
diodos electroluminiscentes-LED.
Modelo con luces halógenas
1. Luces de cruce (H7-55W).
2. L uces de carretera (H7-55W).
3.
L

uces diurnas ( LED).
4.
I

ndicadores de dirección/Indicadores
de posición ( LED).
5.
F

aros antiniebla ( LED).
Con las lámparas de casquillo de tipo H7,
respete su colocación para garantizar la mejor
calidad de alumbrado.
Información práctica

201
508_es_Chap08_info-pratiques_ed02-2014

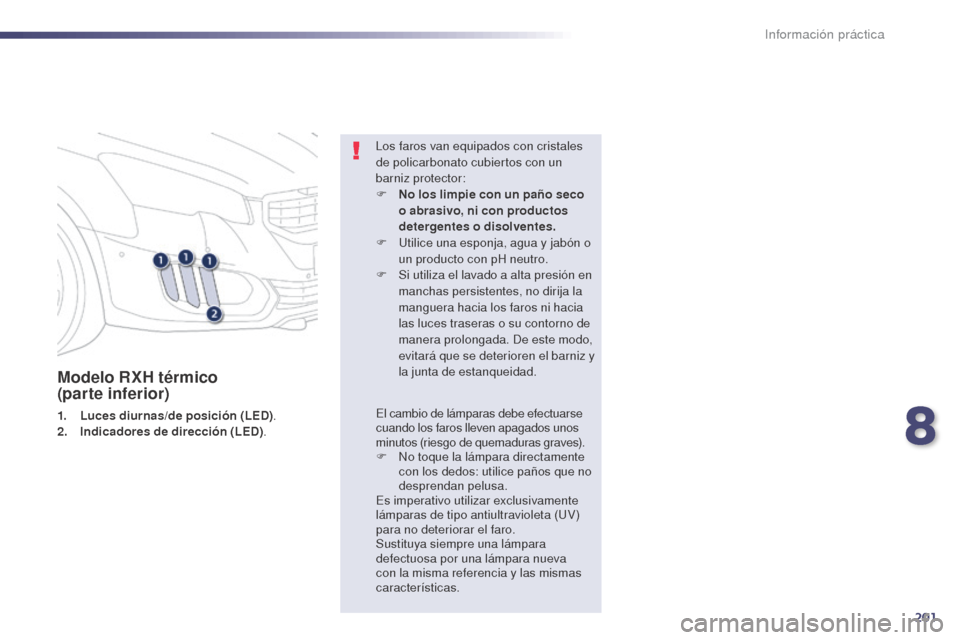

Modelo RXH térmico
(parte inferior)
1. Luces diurnas/de posición (LED).
2. I ndicadores de dirección ( LED). Los faros van equipados con cristales
de policarbonato cubiertos con un
barniz protector:
F

N
o los limpie con un paño seco
o abrasivo, ni con productos
detergentes o disolventes.
F
U
tilice una esponja, agua y jabón o
un producto con pH neutro.
F
S
i utiliza el lavado a alta presión en
manchas persistentes, no dirija la
manguera hacia los faros ni hacia
las luces traseras o su contorno de
manera prolongada. De este modo,
evitará que se deterioren el barniz y
la junta de estanqueidad.
El cambio de lámparas debe efectuarse
cuando los faros lleven apagados unos
minutos (riesgo de quemaduras graves).
F
N
o toque la lámpara directamente
con los dedos: utilice paños que no
desprendan pelusa.
Es imperativo utilizar exclusivamente
lámparas de tipo antiultravioleta (UV)
para no deteriorar el faro.
Sustituya siempre una lámpara
defectuosa por una lámpara nueva
con la misma referencia y las mismas
características.
8
Información práctica

202
508_es_Chap08_info-pratiques_ed02-2014
Luces de carretera
F
R
etire la tapa de plástico de protección
tirando de la lengüeta.
F

S
uelte el portalámparas.
F

R
etire la lámpara tirando de ella y
sustitúyala.
Repetidores laterales de
intermitente integrado
Para sustituir estas lámparas, debe consultar
con la Red PEUGEOT o con un taller
cualificado.
Luces de los retrovisores
exteriores
Para sustituir la luz electroluminiscente-LED,
debe consultar con la Red PEUGEOT o con un
taller cualificado.
Para el montaje, efectúe estas operaciones en
sentido inverso.
Luces de cruce
Modelo halógenas
F Retire la tapa de plástico de protección
tirando de la lengüeta.
F

S
uelte el portalámparas.
F

R
etire la lámpara tirando de ella y
sustitúyala.
Para el montaje, efectúe estas operaciones en
sentido inverso.
Para el piloto izquierdo, es necesario
retirar la batería.
Consulte el apartado correspondiente.
Información práctica

203
508_es_Chap08_info-pratiques_ed02-2014
1. Luces de freno
( diodos electroluminiscentes- LED)
2.
L

uces de posición


(
diodos electroluminiscentes- LED)
3.
I

ndicadores de dirección


(
PY21W ámbar)
4.
L

uces antiniebla


(
diodos electroluminiscentes- LED)/


l
uces de marcha atrás (W16W)

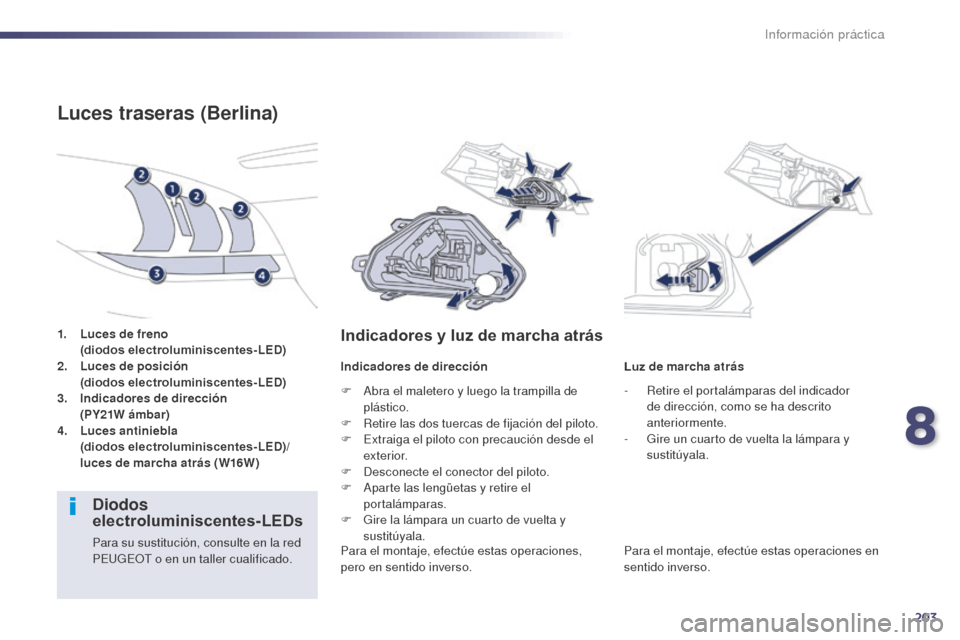

Luces traseras (Berlina)
Indicadores y luz de marcha atrás
Indicadores de dirección Luz de marcha atrás
Diodos
electroluminiscentes-LEDs
Para su sustitución, consulte en la red
PEUGEOT o en un taller cualificado. F

A
bra el maletero y luego la trampilla de
plástico.
F
R
etire las dos tuercas de fijación del piloto.
F
E
xtraiga el piloto con precaución desde el
exterior.
F
D
esconecte el conector del piloto.
F
A
parte las lengüetas y retire el
portalámparas.
F
G
ire la lámpara un cuarto de vuelta y
sustitúyala.
Para el montaje, efectúe estas operaciones,
pero en sentido inverso. -
R

etire el portalámparas del indicador
de dirección, como se ha descrito
anteriormente.
-
G
ire un cuarto de vuelta la lámpara y
sustitúyala.
Para el montaje, efectúe estas operaciones en
sentido inverso.
8
Información práctica

204
508_es_Chap08_info-pratiques_ed02-2014
1. Luces de freno (diodos electroluminiscentes-LED)
2.
L

uces de marcha atrás (W19W)
3.
I

ndicadores de dirección (PY21W ámbar)
4.
L

uces de posición (diodos
electroluminiscentes-LED)
5.
L

uces antiniebla (diodos
electroluminiscentes-LED)
Luces traseras (SW)
F Abra el maletero y retire la tapa de acceso.
F R etire la espuma de estanqueidad.
F

D
esconecte el conector del piloto.
F

R
etire la tuerca de fijación del piloto.
Indicadores de dirección
(en las aletas)
F Extraiga el piloto con precaución desde el exterior.
F

R
etire la espuma de estanqueidad.
F

S
uelte el portalámparas.
F

G
ire la lámpara un cuarto de vuelta y
sustitúyala.
Para el montaje, efectúe estas operaciones en
sentido inverso.
Diodos
electroluminiscentes-LEDs
Para su sustitución, consulte en la red
PEUGEOT o en un taller cualificado.
Información práctica

205
508_es_Chap08_info-pratiques_ed02-2014

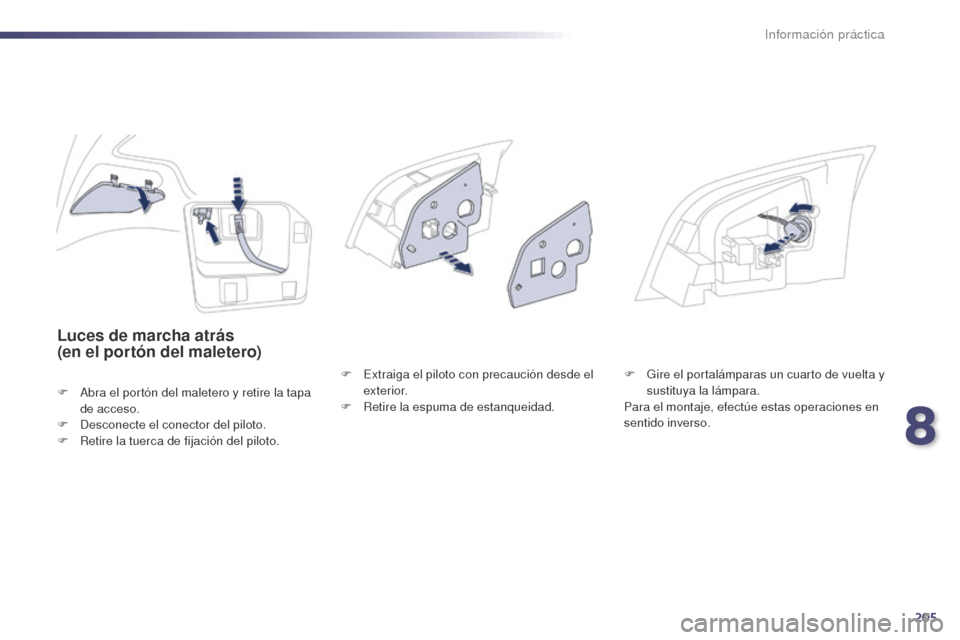

Luces de marcha atrás
(en el portón del maletero)
F Abra el portón del maletero y retire la tapa de acceso.
F

D
esconecte el conector del piloto.
F

R
etire la tuerca de fijación del piloto. F

E
xtraiga el piloto con precaución desde el
exterior.
F R etire la espuma de estanqueidad.F

G
ire el portalámparas un cuarto de vuelta y
sustituya la lámpara.
Para el montaje, efectúe estas operaciones en
sentido inverso.
8
Información práctica

206
508_es_Chap08_info-pratiques_ed02-2014

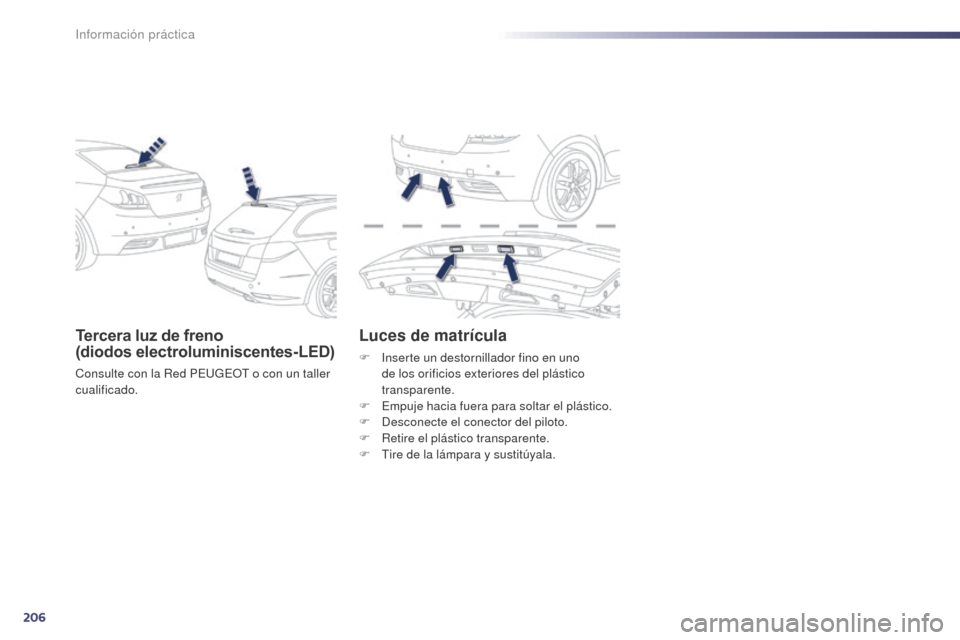

Tercera luz de freno
(diodos electroluminiscentes-LED)
Consulte con la Red PEUGEOT o con un taller
cualificado.
Luces de matrícula
F Inserte un destornillador fino en uno
de los orificios exteriores del plástico
transparente.
F

E
mpuje hacia fuera para soltar el plástico.
F

D
esconecte el conector del piloto.
F

R
etire el plástico transparente.
F

T
ire de la lámpara y sustitúyala.
Información práctica

207
508_es_Chap08_info-pratiques_ed02-2014

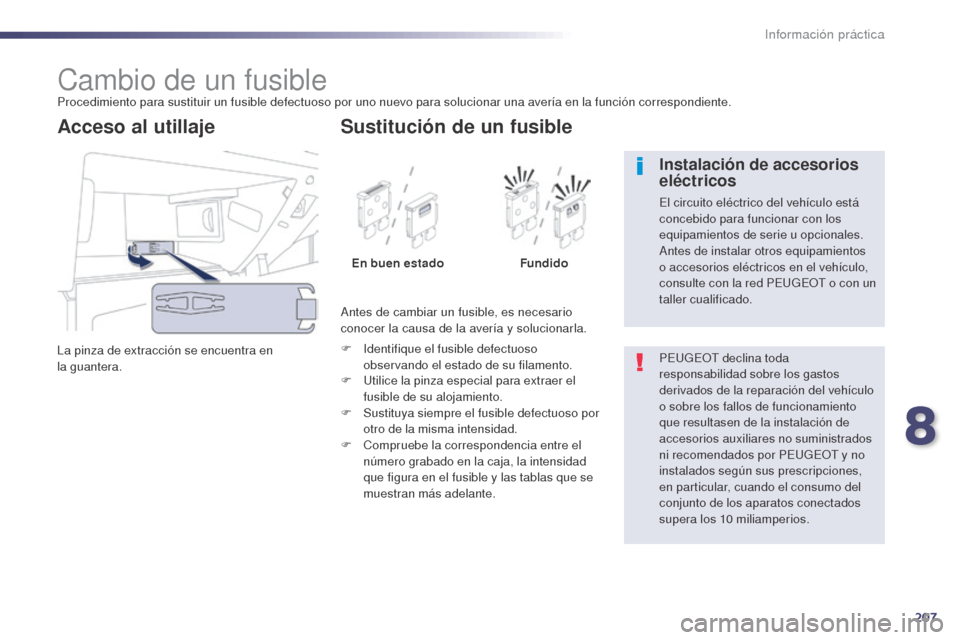

Cambio de un fusibleProcedimiento para sustituir un fusible defectuoso por uno nuevo para solucionar una avería en la función correspondiente.
La pinza de extracción se encuentra en
la

guantera.
Acceso al utillaje
Antes de cambiar un fusible, es necesario
conocer la causa de la avería y solucionarla.
F
I
dentifique el fusible defectuoso
observando el estado de su filamento.
Sustitución de un fusible
En buen estado Fundido
F
U
tilice la pinza especial para extraer el
fusible de su alojamiento.
F

Su
stituya siempre el fusible defectuoso por
otro de la misma intensidad.
F

C
ompruebe la correspondencia entre el
número grabado en la caja, la intensidad
que figura en el fusible y las tablas que se
muestran más adelante. PEUGEOT declina toda
responsabilidad sobre los gastos
derivados de la reparación del vehículo
o sobre los fallos de funcionamiento
que resultasen de la instalación de
accesorios auxiliares no suministrados
ni recomendados por PEUGEOT y no
instalados según sus prescripciones,
en particular, cuando el consumo del
conjunto de los aparatos conectados
supera los 10


miliamperios.
Instalación de accesorios
eléctricos
El circuito eléctrico del vehículo está
concebido para funcionar con los
equipamientos de serie u opcionales.
Antes de instalar otros equipamientos
o accesorios eléctricos en el vehículo,
consulte con la red PEUGEOT o con un
taller cualificado.
8
Información práctica

208
508_es_Chap08_info-pratiques_ed02-2014
Fusibles situados en el
salpicadero
Esta caja de fusibles está situada en la parte
inferior izquierda del salpicadero.
Acceso a los fusibles
F Abra la pletina escamoteable y fuércela ligeramente para soltarla de sus topes. Fusible
N° Intensidad
(A) Funciones
F6 A o B
15Autorradio
F8 3Alarma
F13 10Encendedor delantero
F14 10Toma de 12 V delantera
F16 3Luz de techo trasera, lectores de mapa traseros
F17 3Luz de techo delantera, espejo de cortesía
F28 A o B
15Autorradio
F30 20Limpialuneta
F32 10Amplificador de audio
