9
219
Ver if ic aç ões






Ver ifi cação dos níveis





Antes de qualquer intervenção sob o
capot, desligue a ignição (luz avisadoraReadyapagada) para evitar riscos de lesões associados a um accionamento automático do motor.
Nível de óleo
Efectua-se quer ao ligar a ignição com o indicador de nível de óleo no quadro de bordo, quer com a sonda manual.
Esta verificação manual é válida unicamente com o veículo num piso horizontal, com omotor parado há mais de 30 minutos.
É normal efectuar abastecimentos de óleo entre duas revisões (ou mudanças de óleo). A PEUGEOT recomenda um controlo, com
abastecimento se necessário, a
cada 5.000 kms.
Após um abastecimento de óleo, a verificaçãofeita após ligar a ignição, com o indicador donível do óleo no quadro de bordo não é válidanos 30 minutos posteriores ao abastecimento.

Mudança de óleo do motor
Consultar o livro de manutenção para conhecer
a periodicidade desta operação.
Para preservar a fiabilidade dos motores e dispositivos de antipoluição, a utilização deaditivo no óleo motor é desaconselhada.
Características do óleo
O óleo deve corresponder à motorização e ser conforme às recomendações do construtor.

O nível deste líquido deve situar-se próximo da marca "MA XI". Casocontrário, verifique o desgaste dasplacas dos travões.
Nível do líquido de travões
Mudança de óleo do circuito
Consulte o guia de manutenção para conhecer a periodicidade desta operação.


Características do líquido

Este líquido deve encontrar-se em conformidade com as recomendações do fabricante e corresponder às normas DOT4 .

Nível do líquido da direcção
assistida
O nível deste líquido deve situar-se per to da marca "MA XI".
Desaparafuse a tampa, com o motor frio, para a verificar.
Em caso de baixa impor tante de um nível, mandar verificar o circuito correspondente pela rede PEUGE
OT ou por uma oficina qualificada.
Verificar com regularidade todos estes níveis e efectuar a colocação a nível se necessário, excepto indicação em contrário.


Aquando das inter venções no capot,
prestar atenção, porque certas zonas do motor podem estar extremamente quentes (risco de queimadura).

220
Ver if ic aç ões
arrefecimento
O nível deste líquido deve situar-se próximo da marca "MA XI" sem a
ultrapassar.
Quando o motor estiver quente,a temperatura deste líquido é regulada pelomotoventilador. Este pode funcionar com a
ignição desligada.
Para os veículos equipados com filtro de par tículas, o motoventilador pode funcionar após a paragem do veículo, mesmo com o motor frio.
Além disso, estando o circuito de arrefecimentosob pressão, esperar pelo menos uma hora
depois da paragem do motor para efectuar uma
intervenção.
Para evitar qualquer risco de queimadura,
desaperte o tampão em duas voltas para fazer
baixar a pressão.
Quando assim for, retire o
tampão e complete o nível.

Mudança de óleo do circuito

Este líquido não necessita de nenhuma
renovação.


Características do líquido

Este líquido deverá encontrar-se emconformidade com as recomendações doconstrutor.

Características do líquido

Para garantir uma limpeza optimizada e evitar
o gelo, o nivelamento ou a substituição deste
líquido não deve efectuar-se com á
gua.
Nível do líquido do lava-
vidros e lava-faróis
Para os veículos equipados com
lava-faróis, o nível mínimo deste
líquido é-lhe indicado por um sinal sonoro e uma mensagem no quadrante.
Completar o nível à próxima paragem do
veículo.

9
221
Ver if ic aç ões
Evitar qualquer contacto prolongado de óleo e de líquidos usados com a pele. A maioria destes líquidos são nocivos
para a saúde, por vezes até corrosivos.
Não descar te o óleo e os líquidos usados nas canalização de evacuaçãoou no solo.Esvazie o óleo usado nos respectivos contentores disponibilizados pelarede PEUGEOT ou por uma oficina qualificada.
Produtos usados


Nivelamento
O nivelamento deste aditivo deve,
obrigatoriamente, ser efectuado quanto antespor uma oficina qualificada ou pela rede
PEUGEOT.
Nível de aditivo de gasóleo
(Diesel com filtro de
partículas)
O nível mínimo deste aditivo é indicado pelo
acendimento da luz avisadora de ser viço,
acompanhada por um sinal sonoro e por uma mensagem no visor do quadro de bordo.

222
Ver if ic aç ões






Controlos
Bateria de 12 V
A bateria não necessita demanutenção.

Todavia, verifique a limpeza e o
aperto dos terminais, sobretudo
durante o Verão e o Inverno.
Em caso de uma operação na bateria, consulte
a rubrica "Informações práticas" para conhecer
as precauções a tomar antes de a desligar e
depois de a li
gar novamente.Consulte o livro de manutenção
para conhecer a periodicidade de substituição destes elementos.
Em função do meio ambiente
(atmosfera poeirenta...) e da utilização do
veículo (condução urbana...), substitua-os se
necessário com uma frequênciaduas vezes maior. r Um filtro de habitáculo entupido pode deteriorar
o desempenho do sistema de ar condicionado
e gerar odores desagradáveis.
Filtro de ar e filtro do habitáculo
Substitua o filtro a cada mudança de óleo do motor.
Consulte o livro de manutenção
para conhecer a periodicidade de substituição deste elemento.
Filtro do óleo
A presença desta etiqueta, principalmente com o Stop & Star t, indica a utilização de umabateria de chumbo de 12 V de tecnologia e características específicas, que necessita, emcaso de substituição e se for desligada, da
inter venção exclusiva da rede PEUGEOT ou deuma oficina qualificada. Excepto indicação contrária, controle estes elementos, con
forme o livro de manutenção e em função da sua motorização. Caso contrário, mande controlá-lo pela rede PEUGEOT ou por uma oficina qualificada.






Antes de qualquer intervenção sob o capot, desligue a ignição (luz avisadora Readyapagada) para evitar riscos de lesões associados a um accionamento automático do motor.

9
223
Ver if ic aç ões
Caixa manual pilotada de
6 velocidades
A caixa de velocidades não temmanutenção (sem mudança deóleo).

Consulte o guia de manutenção
para ter conhecimento daperiodicidade de verificação deste elemento.

O desgaste dos travões depende
do tipo de condução, em par ticular para os veículos utilizados nacidade, em curtas distâncias. Podeser necessário inspeccionar o estado dos
travões, mesmo entre as revisões do veículo.

Aquando de uma fuga no circuito, a redução do
nível de líquido dos travões indica o desgastedas placas.
Placas dos travões Filtro de par tículas
(Diesel)
O início de saturação do filtro
de par tículas é indicado pelo
acendimento temporário deste
av
isador, acompanhado por uma
mensagem no ecrã multifunções.
Desde que as condições de circulaçãoo permitam, regenere o filtro circulandoa uma velocidade de 60 km/h, nomínimo, até ao desaparecimento doavisador. Se o avisador permanecer aceso, trata-se de uma falta de aditivo; consulte oparágrafo "Nível de aditivo de gasóleo".
Num veículo novo, as primeiras operações de regeneração do filtro de par tículas podem ser acompanhadaspor odores a "queimado" que sãoperfeitamente normais. Após um funcionamento prolongadodo veículo a uma velocidade muito baixa ou em ralenti, é possível verificar,excepcionalmente, emissões de vapor de água no escape, aquandode acelerações. Estas não têm consequências para o comportamentodo veículo nem para o ambiente.

Durante a regeneração do filtro de
par tículas, o modo 100% eléctrico ficaindisponível.

224
Ver if ic aç ões
à verificação do nível de desgaste
dos discos dos travões, consulte
a rede PEUGEOT ou uma oficina
qualificada.
Estado de desgaste dos
discos dos travões














Tr a v ã o d e e s t a c i o n a m e n t o
eléctrico


Este sistema não necessita denenhum controlo específico. No entanto, em caso de problemas não hesite em solicitar a verificação dosistema pela rede PEUGEOT ou por
uma oficina qualificada.
Utilize apenas produtos recomendados pela PEUGEOT ou produtos de qualidade e características equivalentes. Para optimizar o funcionamento deelementos tão importantes como o circuito de travagem, a PEUGEOTselecciona e propõe produtos específicos.
Para não danificar os elementoseléctricos, é expressamente proibidoutilizar a lavagem a alta pressão nocompartimento do motor.

Para mais informações, consulte a rubrica
"Travão de estacionamento eléctrico- §Anomalias de funcionamento".

10
225
Características técnicas








Motorização eléctrica e bateria

A autonomia varia em função das condições climáticas exteriores, dos hábitos de circulação do condutor, da utilização dos equipamentos e do envelhecimento da bateria.
Motor eléctrico-

Te c n o l ogia

Síncrona de ímanes permanentes.
Potência máxima: norma CEE
(kW) 27
Re
gime de potência máxima (rpm)

2 500

Binário máximo: norma CEE (Nm)
200

Regime de binário máximo (rpm) 1250
Rendimento
(%) 80 a 90

Bateria de alta tensão
Ni-MH(Níquel-Hidreto Metálico )
Te n s ã o (V~)

200

Capacidade energética (kWh/Ah)
1,1 / 5,5
Autonomia
(km)2 (aproximadamente)

226
Características técnicas
Motor Diesel2,0 l HDi163 c v
Caixa de velocidadesManual pilotada(6 velocidades)

Tipos Variantes Versões
8URHC8/P

Cilindrada (cm3)1 997
Diâmetro x curso
(mm)
85 x 88

Pot. máx: norma CE
(kW)120

Regime de pot. máx. (rpm)3 850
Binário máx.: norma
CE (Nm) 300

Regime de binário máx. (rpm)

1 750


Combustível Gasóleo

Catalisador
sim
Filtro de
partículas
sim
Capacidade de óleo
(em litros)


Motor
(com troca de filtro)
5













Motorização e caixa de velocidades

10
227
Características técnicas



















Pesos e cargas rebocáveis (em kg)



Os valores de MTR A e de cargas rebocáveis indicadas são válidas para uma altitude máxima de 1000 metros; a carga rebocável mencionada deve ser
reduzida em 10 % por incrementos de 1000 metros suplementares.
No caso de um veículo tractor, é proibido ultrapassar a velocidade de 100 km/h (respeitar a legislação em vigor no país em utilização).
Temperaturas exteriores elevadas podem originar o baixo desempenho do veículo para proteger o motor; quando a temperatura exterior for superior a 37 °C, deve limitar o peso rebocado.

*

O peso em ordem de marcha é igual à tara + condutor (75 kg).

**
O peso de reboque com travões pode ser, de acordo com o limite de MTR A, aumentado desde que se reduza a MTAC do veículo tractor; atenção, o
reboque com o veículo tractor pouco carregado pode degradar a respectiva aderência à estrada.
Motores Diesel2,0 l HDi163 cv
Caixa de velocidades

Manual pilotada (6 velocidades)

Tipos Variantes Versões

8URHC8/P


-
Tara


1 770



- P
eso em ordem de marcha *

1 845



- P
eso máximo tecnicamente admissível emcarga(MTAC)
2 325



- Peso total de circulação autorizado
(MTRA)

em inclinação 12%3 125


- Reboque com travão
(no limite de MTR A) em inclinação 10% ou 12%800



- Reboque com travão ** (com relação de
carga dentro dos limites de MTR A)

1 100



- Reboque sem travão

750



- Peso recomendado no ponto de engate
75

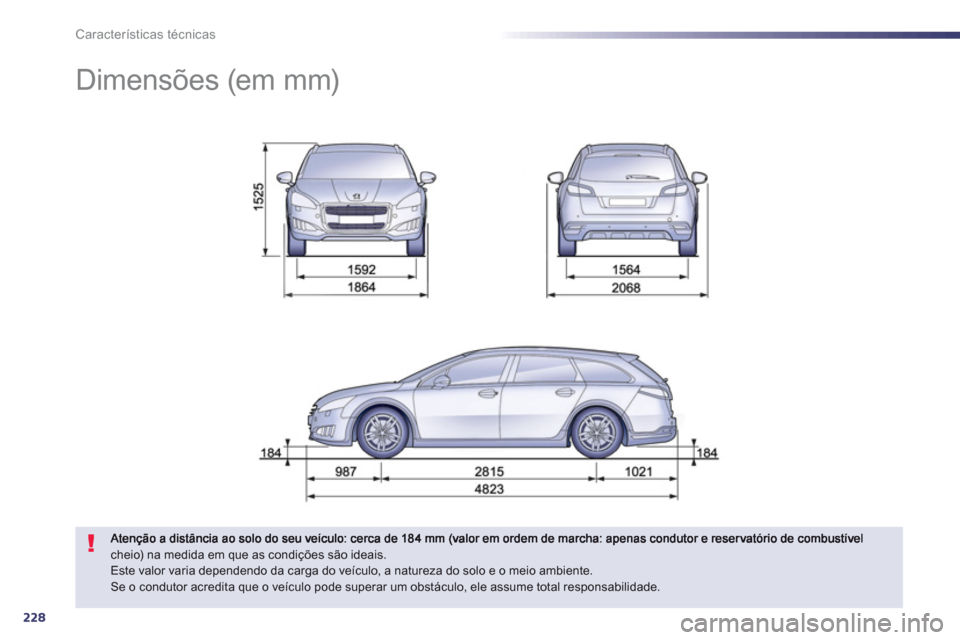

228
Características técnicas





Dimensões (em mm)
cheio) na medida em que as condições são ideais. Este valor varia dependendo da carga do veículo, a natureza do solo e o meio ambiente.Se o condutor acredita que o veículo pode superar um obstáculo, ele assume total responsabilidade.
