Praktische Tipps
Der Einbau eines nicht von PEUGEOT empfohlenen elektrischen Geräts oder Zubehörteils kann zu einer Betriebsstörungin der elektronischen Anlage Ihres Fahrzeugs und zu erhöhtem Verbrauch führen. Wir bitten Sie, dies zur Kenntnis zu nehmen und empfehlen Ihnen, sich an einen Ver treter der Marke PEUGEOT zu wenden, der Ihnen gerne die empfohlenen Geräte undZubehörteile zeigt.

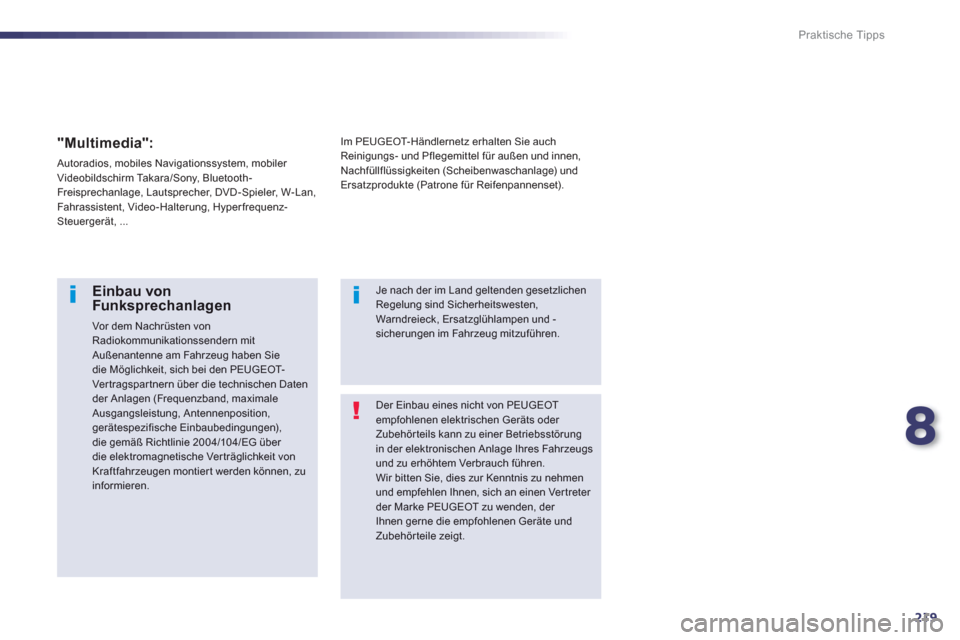

Einbau von Funksprechanlagen

Vor dem Nachrüsten von Radiokommunikationssendern mitAußenantenne am Fahrzeug haben Siedie Möglichkeit, sich bei den PEUGEOT-Ver tragspartnern über die technischen Datender Anlagen (Frequenzband, maximaleAusgangsleistung, Antennenposition, gerätespezifische Einbaubedingungen), die gemäß Richtlinie 2004/10 4/EG über die elektromagnetische Verträglichkeit von Kraftfahrzeugen montiert werden können, zu informieren.


Je nach der im Land geltenden gesetzlichen Regelung sind Sicherheitswesten,Warndreieck, Ersatzglühlampen und -sicherungen im Fahrzeug mitzuführen. Im PE
UGEOT- Händlernetz erhalten Sie auchReinigungs- und Pflegemittel für außen und innen,
Nachfüllflüssigkeiten (Scheibenwaschanlage) und Ersatzprodukte (Patrone für Reifenpannenset).



"Multimedia":
Autoradios, mobiles Navigationssystem, mobiler
Videobildschirm Takara/Sony, Bluetooth-
Freisprechanlage, Lautsprecher, DVD-Spieler, W-Lan,
Fahrassistent, Video-Halterung, Hyperfrequenz-
Steuergerät, ...

220
Kontrollen

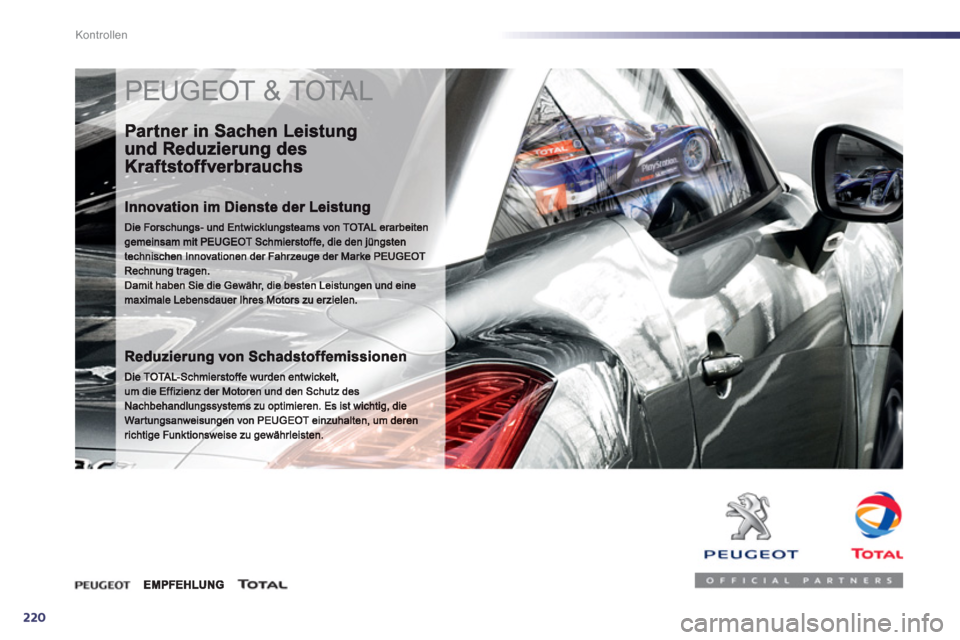

PEUGEOT & TOTAL

9
221
Kontrollen

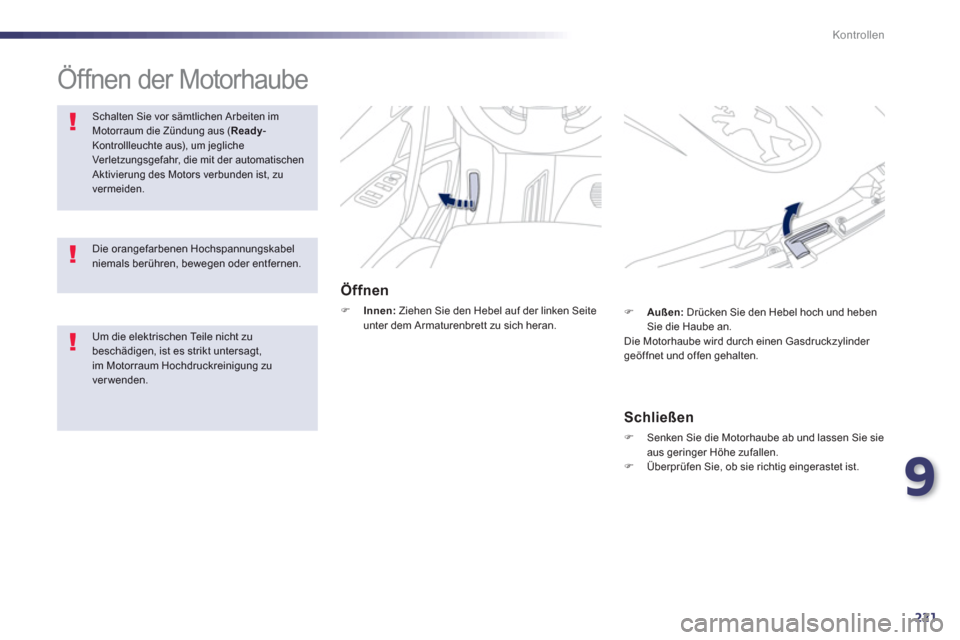

Öffnen der Motorhaube
Öffnen
)Innen:
Ziehen Sie den Hebel auf der linken Seite unter dem Armaturenbrett zu sich heran.
Schalten Sie vor sämtlichen Arbeiten im Motorraum die Zündung aus ( Ready-Kontrollleuchte aus), um jeglicheVer let zungsgefahr, die mit der automatischen Aktivierung des Motors verbunden ist, zuvermeiden.

Schließen
)
Senken Sie die Motorhaube ab und lassen Sie sieaus geringer Höhe zufallen.)
Überprüfen Sie, ob sie richtig eingerastet ist.
)Außen:Drücken Sie den Hebel hoch und heben Sie die Haube an.
Die Motorhaube wird durch einen Gasdruckzylinder
geöffnet und of fen gehalten.
Die orangefarbenen Hochspannungskabel niemals berühren, bewegen oder entfernen.
Um die elektrischen Teile nicht zubeschädigen, ist es strikt untersagt, im Motorraum Hochdruckreinigung zuverwenden.

222
Kontrollen
Bei Fahrzeugen mit HDi-Motor muss die Kraftstoffanlage entlüftet werden, wenn der Tankkomplett leer gefahren wurde; siehe entsprechendeAbbildung des Motorraums.

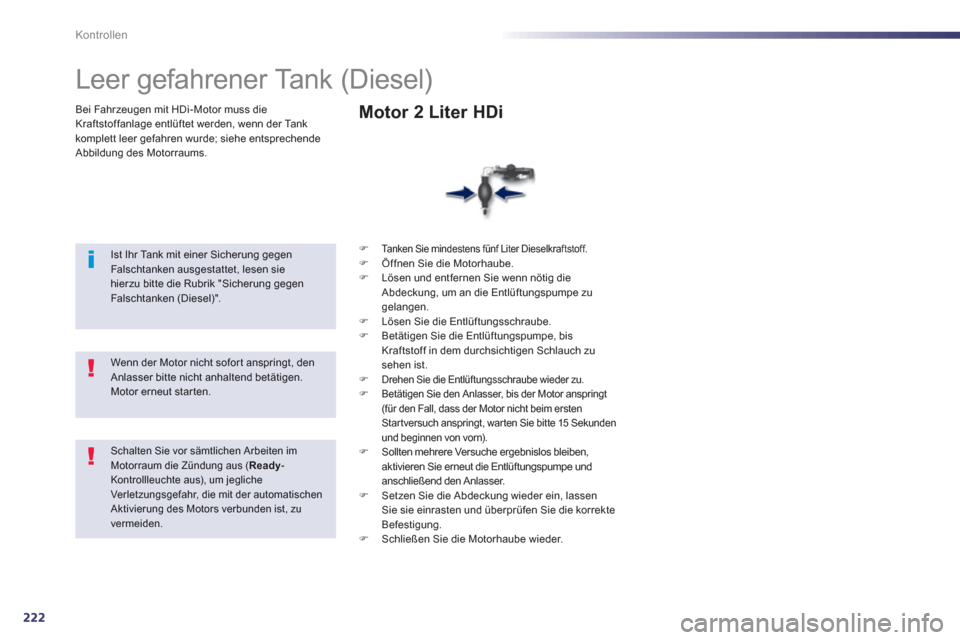

Leer gefahrener Tank (Diesel)


Ist Ihr Tank mit einer Sicherung gegenFalschtanken ausgestattet, lesen siehierzu bitte die Rubrik "Sicherung gegenFalschtanken (Diesel)".
)Tanken Sie mindestens fünf Liter Dieselkraftstoff.)Öffnen Sie die Motorhaube.)Lösen und entfernen Sie wenn nötig die
Abdeckung, um an die Entlüftungspumpe zugelangen. )Lösen Sie die Entlüftungsschraube. )Betätigen Sie die Entlüftungspumpe, bis
Kraftstoff in dem durchsichtigen Schlauch zu sehen ist. )Drehen Sie die Entlüftungsschraube wieder zu.)Betätigen Sie den Anlasser, bis der Motor anspringt (für den Fall, dass der Motor nicht beim ersten Startversuch anspringt, warten Sie bitte 15 Sekundenund beginnen von vorn).)Sollten mehrere Versuche ergebnislos bleiben,
aktivieren Sie erneut die Entlüftungspumpe und anschließend den Anlasser. )Setzen Sie die Abdeckung wieder ein, lassenSie sie einrasten und überprüfen Sie die korrekte
Befestigung. )Schließen Sie die Motorhaube wieder.

Motor 2 Liter HDi


Wenn der Motor nicht sofor t anspringt, den Anlasser bitte nicht anhaltend betätigen.Motor erneut starten.
Schalten Sie vor sämtlichen Arbeiten im Motorraum die Zündung aus (Ready-Kontrollleuchte aus), um jeglicheVer let zungsgefahr, die mit der automatischen Aktivierung des Motors verbunden ist, zuvermeiden.

9
223
Kontrollen
Beim Dieselmotor können Sie die Füllstände der
verschiedenen Betriebsstoffe kontrollieren, bestimmte Teile auswechseln und den Kraftstoffkreislauf entlüften.

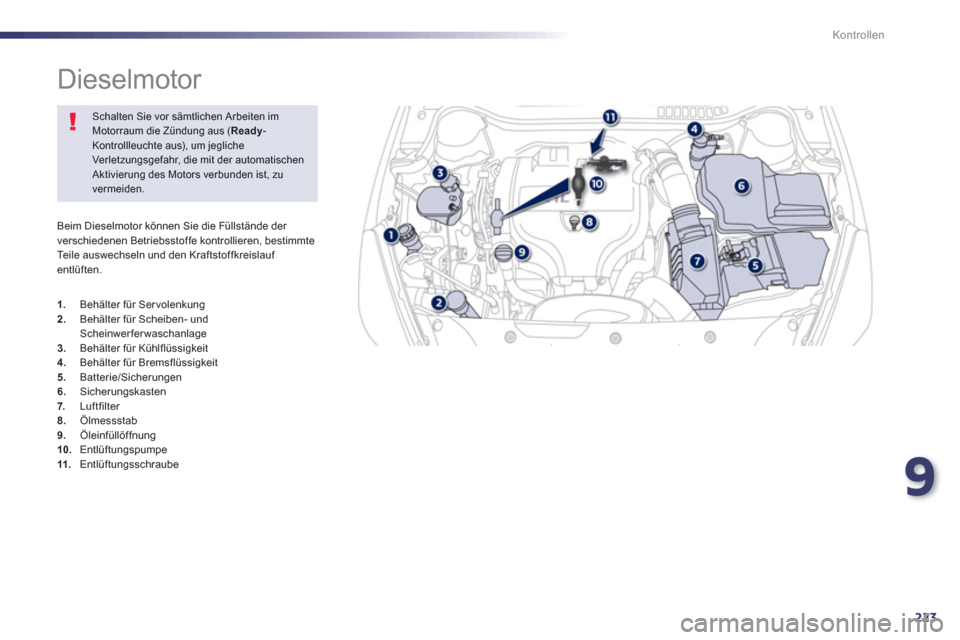

Dieselmotor
1.
Behälter für Servolenkung 2.Behälter für Scheiben- und Scheinwerferwaschanlage
3. Behälter für Kühlflüssigkeit4.Behälter für Bremsflüssigkeit
5.Batterie/Sicherungen
6.Sicherungskasten
7. Luftfilter 8.
Ölmessstab 9.Öleinfüllöffnung10.
Entlüftungspumpe
11.Entlüftungsschraube




Schalten Sie vor sämtlichen Arbeiten im Motorraum die Zündung aus ( Ready-Kontrollleuchte aus), um jeglicheVer let zungsgefahr, die mit der automatischen Aktivierung des Motors verbunden ist, zuvermeiden.

224
Kontrollen

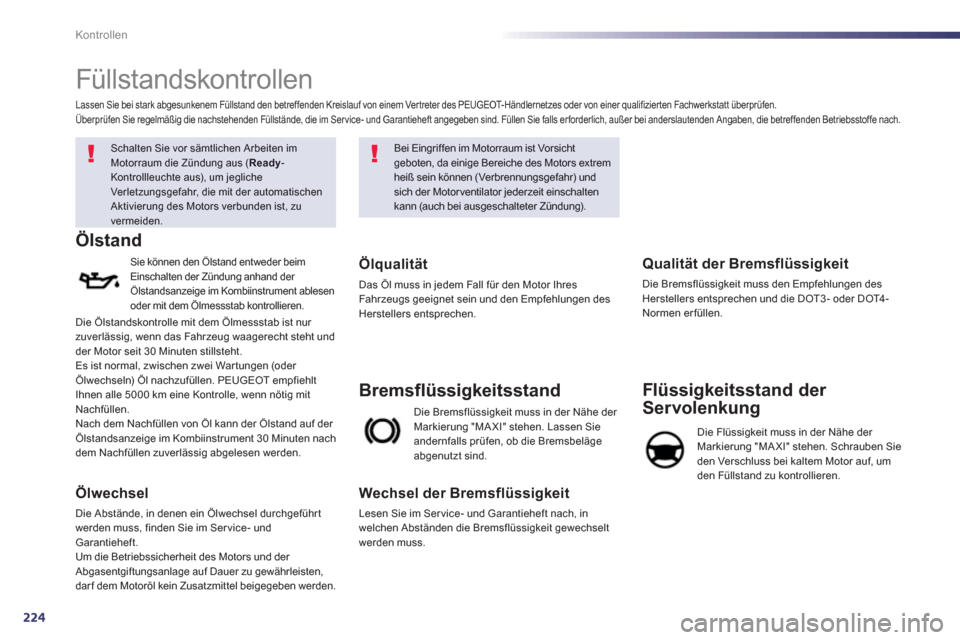

Füllstandskontrollen






Schalten Sie vor sämtlichen Arbeiten im Motorraum die Zündung aus (Ready-Kontrollleuchte aus), um jeglicheVer let zungsgefahr, die mit der automatischen Aktivierung des Motors verbunden ist, zuvermeiden.
Ölstand

Sie können den Ölstand entweder beimEinschalten der Zündung anhand der Ölstandsanzeige im Kombiinstrument ablesen oder mit dem Ölmessstab kontrollieren.
Ölwechsel
Die Abstände, in denen ein Ölwechsel durchgeführt werden muss, finden Sie im Ser vice- undGarantieheft. Um die Betriebssicherheit des Motors und der Abgasentgiftungsanlage auf Dauer zu gewährleisten,
darf dem Motoröl kein Zusatzmittel beigegeben werden.


Ölqualität

Das Öl muss in jedem Fall für den Motor IhresFahrzeugs geeignet sein und den Empfehlungen desHerstellers entsprechen.

Die Bremsflüssigkeit muss in der Nähe der
Markierung "MA XI" stehen. Lassen Sieandernfalls prüfen, ob die Bremsbelägeabgenutzt sind.
Bremsflüssigkeitsstand

Wechsel der Bremsflüssigkeit

Lesen Sie im Ser vice- und Garantieheft nach, in
welchen Abständen die Bremsflüssigkeit gewechselt
werden muss.

Qualität der Bremsflüssigkeit

Die Bremsflüssigkeit muss den Empfehlungen des Herstellers entsprechen und die DOT3 - oder DOT4 -
Normen erfüllen.
Flüssigkeitsstand der
Servolenkun
g
Die Flüssigkeit muss in der Nähe der Markierung "MA XI" stehen. Schrauben Sie
den Verschluss bei kaltem Motor auf, um
den Füllstand zu kontrollieren.
Lassen Sie bei stark abgesunkenem Füllstand den betreffenden Kreislauf von einem Ver treter des PEUGEOT-Händlernetzes oder von einer qualifizierten Fachwerkstatt überprüfen. Überprüfen Sie regelmäßig die nachstehenden Füllstände, die im Ser vice- und Garantieheft angegeben sind. Füllen Sie falls er forderlich, außer bei anderslautenden Angaben, die betreffenden Betriebsstoffe nach.
Bei Eingriffen im Motorraum ist Vorsicht geboten, da einige Bereiche des Motors extrem heiß sein können (Ver brennungsgefahr) undsich der Motor ventilator jederzeit einschalten kann (auch bei ausgeschalteter Zündung).
Die
Ölstandskontrolle mit dem Ölmessstab ist nur zuverlässig, wenn das Fahrzeug waagerecht steht und
der Motor seit 30 Minuten stillsteht.
Es ist normal, zwischen zwei War tungen (oder
Ölwechseln) Öl nachzufüllen. PEUGEOT empfiehlt
Ihnen alle 5000 km eine Kontrolle, wenn nötig mitNachfüllen.
Nach dem Nachfüllen von Öl kann der Ölstand auf der Ölstandsanzeige im Kombiinstrument 30 Minuten nach
dem Nachfüllen zuverlässig abgelesen werden.

9
225
Kontrollen

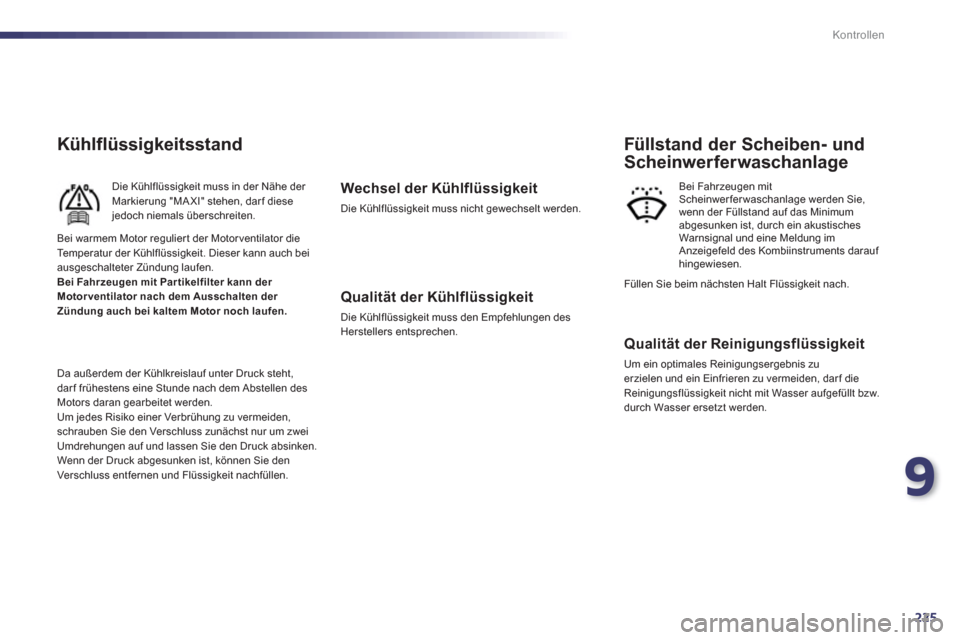

Kühlflüssigkeitsstand
Die Kühlflüssigkeit muss in der Nähe der Markierung "MA XI" stehen, dar f diese
jedoch niemals überschreiten.
Da au
ßerdem der Kühlkreislauf unter Druck steht,darf frühestens eine Stunde nach dem Abstellen des Motors daran gearbeitet werden.
Um jedes Risiko einer Verbrühung zu vermeiden,schrauben Sie den Verschluss zunächst nur um zwei Umdrehungen auf und lassen Sie den Druck absinken.Wenn der Druck abgesunken ist, können Sie den
Ver schluss entfernen und Flüssigkeit nachfüllen.
Wechsel der Kühlflüssigkeit
Die Kühlflüssigkeit muss nicht gewechselt werden.
Qualität der Kühlflüssigkeit
Die Kühlflüssigkeit muss den Empfehlungen des Herstellers entsprechen.

Qualität der Reinigungsflüssigkeit
Um ein optimales Reinigungsergebnis zuerzielen und ein Einfrieren zu vermeiden, dar f dieReinigungsflüssigkeit nicht mit Wasser aufgefüllt bzw.durch Wasser ersetzt werden.
Füllstand der Scheiben- und
Scheinwerferwaschanla
ge
Bei Fahrzeugen mit Scheinwerferwaschanlage werden Sie,
wenn der Füllstand auf das Minimum abgesunken ist, durch ein akustischesWarnsignal und eine Meldung im Anzeigefeld des Kombiinstruments darauf hingewiesen. Bei warmem Motor re
gulier t der Motor ventilator dieTemperatur der Kühlflüssigkeit. Dieser kann auch bei
ausgeschalteter Zündung laufen. Bei Fahrzeugen mit Par tikelfilter kann der
Motor ventilator nach dem Ausschalten der
Zündun
g auch bei kaltem Motor noch laufen.
Füllen Sie beim nächsten Halt Flüssigkeit nach.

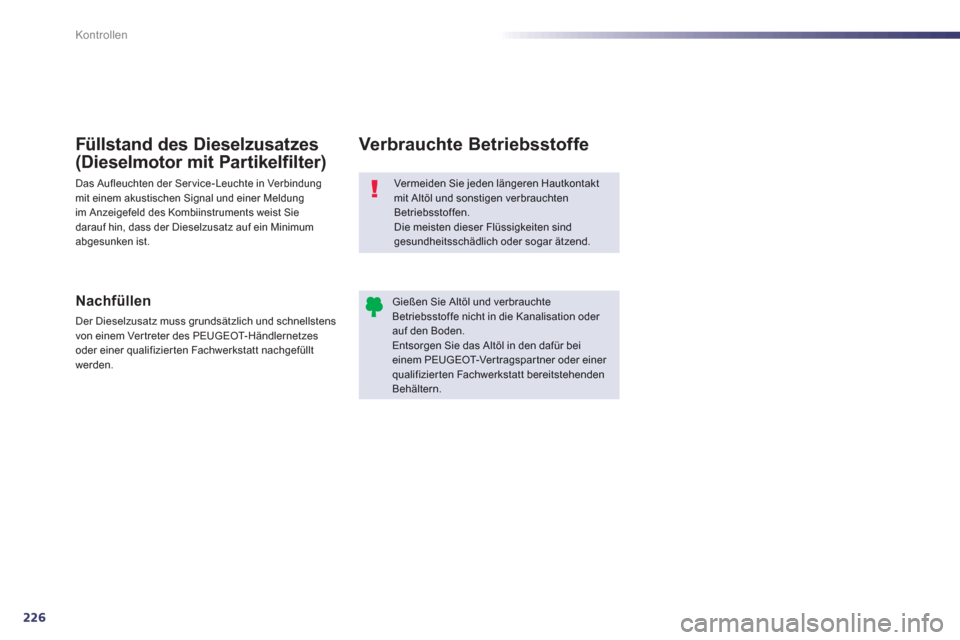

226
Kontrollen
Ver meiden Sie jeden längeren Hautkontaktmit Altöl und sonstigen verbrauchten Betriebsstoffen. Die meisten dieser Flüssigkeiten sind gesundheitsschädlich oder sogar ätzend.
Gießen Sie Altöl und verbrauchte Betriebsstoffe nicht in die Kanalisation oder auf den Boden. Entsorgen Sie das Altöl in den dafür beieinem PEUGEOT-Vertragspartner oder einer qualifizierten Fachwerkstatt bereitstehenden Behältern.







Verbrauchte Betriebsstoffe
Nachfüllen
Der Dieselzusatz muss grundsätzlich und schnellstens
von einem Ver treter des PEUGEOT-Händlernetzes oder einer qualifizier ten Fachwerkstatt nachgefüllt werden.

Füllstand des Dieselzusatzes
(Dieselmotor mit Partikelfilter)
Das Aufleuchten der Service-Leuchte in Verbindung mit einem akustischen Signal und einer Meldung
im Anzeigefeld des Kombiinstruments weist Sie
darauf hin, dass der Dieselzusatz auf ein Minimumabgesunken ist.

9

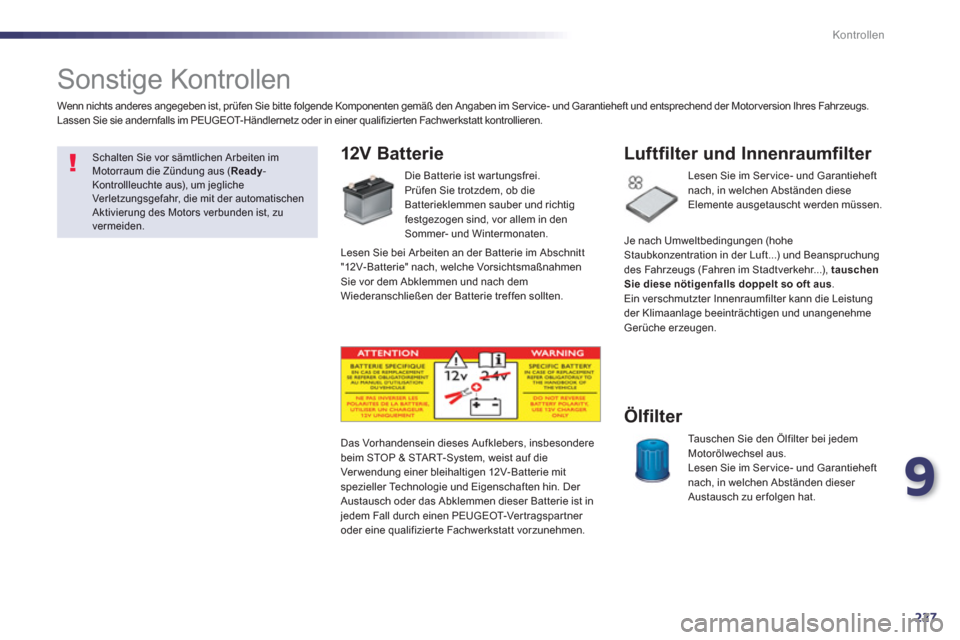

227
Kontrollen






Sonstige Kontrollen
12V Batterie


Die Batterie ist war tungsfrei.
Prüfen Sie trotzdem, ob die Batterieklemmen sauber und richtig festgezogen sind, vor allem in denSommer- und Wintermonaten. L
esen Sie im Service- und Garantieheft
nach, in welchen Abständen diese Elemente ausgetauscht werden müssen.
Luftfilter und Innenraumfilter
Tauschen Sie den Ölfilter bei jedem Motorölwechsel aus.
Lesen Sie im Ser vice- und Garantieheft
nac
h, in welchen Abständen dieser
Austausch zu erfolgen hat.
Ölfilter
Das Vorhandensein dieses Aufklebers, insbesondere beim STOP & START-System, weist auf die Ver wendung einer bleihaltigen 12V- Batterie mitspezieller Technologie und Eigenschaften hin. Der
Austausch oder das Abklemmen dieser Batterie ist in
jedem Fall durch einen PEUGEOT-Vertragspartner
oder eine qualifizierte Fachwerkstatt vorzunehmen.
Wenn nichts anderes an
gegeben ist, prüfen Sie bitte folgende Komponenten gemäß den Angaben im Service- und Garantieheft und entsprechend der Motor version Ihres Fahrzeugs.
Lassen Sie sie andernfalls im PEUGEOT-Händlernetz oder in einer qualifizierten Fachwerkstatt kontrollieren.
Schalten Sie vor sämtlichen Arbeiten im Motorraum die Zündung aus ( Ready-Kontrollleuchte aus), um jeglicheVer let zungsgefahr, die mit der automatischen Aktivierung des Motors verbunden ist, zuvermeiden.
Lesen Sie bei Arbeiten an der Batterie im Abschnitt"12V- Batterie" nach, welche Vorsichtsmaßnahmen Sie vor dem Abklemmen und nach dem
Wiederanschließen der Batterie treffen sollten.
Je nach Umweltbedingungen (hoheStaubkonzentration in der Luft...) und Beanspruchungdes Fahrzeugs (Fahren im Stadtverkehr...), tauschen
Sie diese nötigenfalls doppelt so oft aus
.
Ein verschmutzter Innenraumfilter kann die Leistung
der Klimaanlage beeinträchtigen und unangenehme Gerüche erzeugen.

228
Kontrollen
Automatisiertes
6-Gan
g-Schaltgetriebe
Das Getriebe ist war tungsfrei (kein Ölwechsel).
Lesen Sie im Ser vice-/Garantieheft
nac
h, in welchen Abständen das Getriebe kontrollier t werden muss.
D
er Verschleiß der Bremsen ist vom
Fahrstil abhängig, vor allem bei
Fahrzeugen, die im Stadtverkehr undauf kurzen Strecken eingesetzt werden.
Bremsbeläge

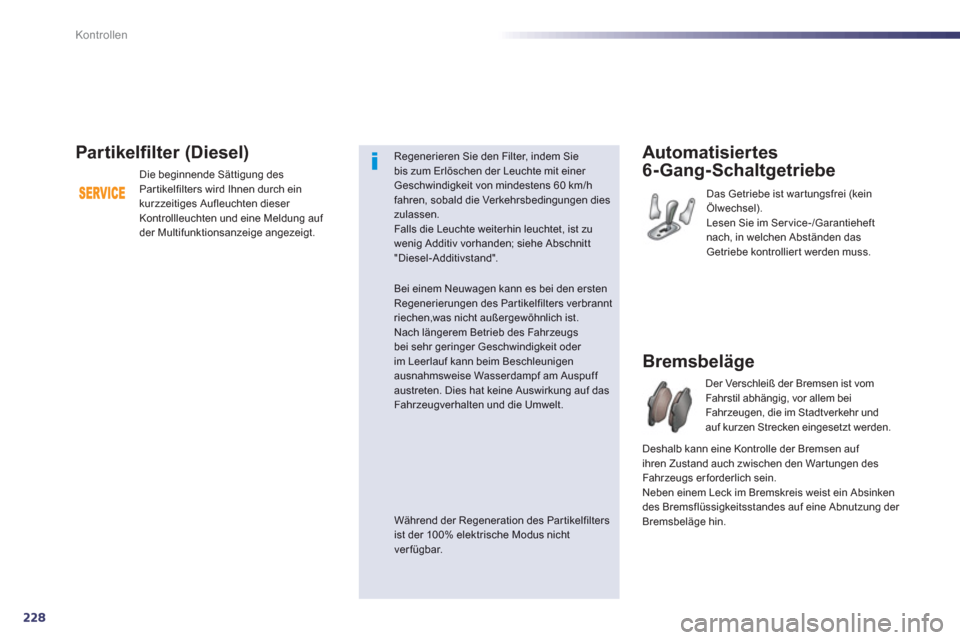

Partikelfilter (Diesel)
Die beginnende Sättigung des
Partikelfilters wird Ihnen durch ein
kurzzeitiges Aufleuchten dieser
Kontrollleuchten und eine Meldung auf
der Multifunktionsanzeige angezeigt.
Regenerieren Sie den Filter, indem Sie bis zum Erlöschen der Leuchte mit einer Geschwindigkeit von mindestens 60 km/hfahren, sobald die Verkehrsbedingungen dieszulassen.Falls die Leuchte weiterhin leuchtet, ist zu wenig Additiv vorhanden; siehe Abschnitt "Diesel-Additivstand".
Bei einem Neuwagen kann es bei den erstenRegenerierungen des Par tikelfilters verbranntriechen,was nicht außergewöhnlich ist. Nach längerem Betrieb des Fahrzeugs bei sehr geringer Geschwindigkeit oder im Leerlauf kann beim Beschleunigenausnahmsweise Wasserdampf am Auspuff austreten. Dies hat keine Auswirkung auf dasFahrzeugverhalten und die Umwelt.

Während der Regeneration des Par tikelfiltersist der 100% elektrische Modus nicht ver fügbar.
Deshalb kann eine Kontrolle der Bremsen auf ihren Zustand auch zwischen den War tungen des
Fahrzeugs erforderlich sein.
Neben einem Leck im Bremskreis weist ein Absinken
des Bremsflüssigkeitsstandes auf eine Abnutzung der Bremsbeläge hin.
