Peugeot 508 RXH 2013 Betriebsanleitung (in German)

8
199
Praktische Tipps

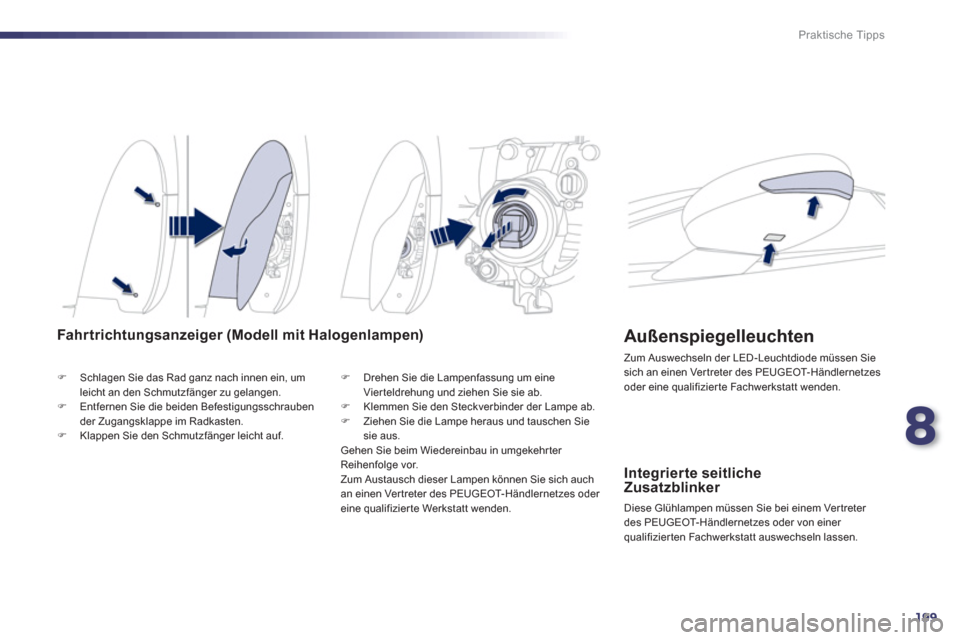

Fahr trichtungsanzeiger (Modell mit Halogenlampen)
)
Schlagen Sie das Rad ganz nach innen ein, um
leicht an den Schmutzfänger zu gelangen.
)
Entfernen Sie die beiden Befestigungsschrauben
der Zugangsklappe im Radkasten.
)
Klappen Sie den Schmutzfänger leicht auf.
)Drehen Sie die Lampenfassung um eineVierteldrehung und ziehen Sie sie ab. )Klemmen Sie den Steckverbinder der Lampe ab. )Ziehen Sie die Lampe heraus und tauschen Sie sie aus.Gehen Sie beim Wiedereinbau in umgekehrter Reihenfolge vor.
Zum Austausch dieser Lampen können Sie sich auchan einen Vertreter des PEUGEOT- Händlernetzes oder
eine qualifizierte Werkstatt wenden.

Integrierte seitlicheZusatzblinker

Diese Glühlampen müssen Sie bei einem Ver treter
des PEUGEOT-Händlernetzes oder von einer qualifizier ten Fachwerkstatt auswechseln lassen.

Außenspiegelleuchten

Zum Auswechseln der LED - Leuchtdiode müssen Siesich an einen Ver treter des PEUGEOT-Händlernetzes
oder eine qualifizier te Fachwerkstatt wenden.

200
Praktische Tipps

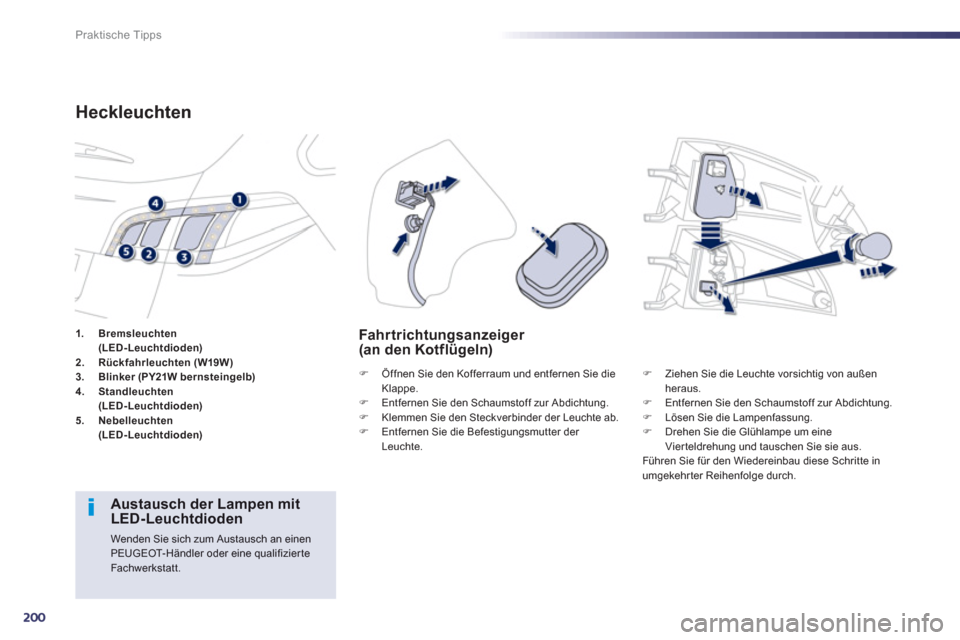

1. Bremsleuchten
(LED-Leuchtdioden)
2. Rückfahrleuchten (W19W)3. Blinker r(PY21W bernsteingelb)4. Standleuchten
(LED-Leuchtdioden)
5. Nebelleuchten
(LED-Leuchtdioden)
Heckleuchten
Fahr trichtungsanzeiger(an den Kotflügeln)
)Öffnen Sie den Kofferraum und entfernen Sie dieKlappe. )Entfernen Sie den Schaumstoff zur Abdichtung. )Klemmen Sie den Steckverbinder der Leuchte ab.)Entfernen Sie die Befestigungsmutter der Leuchte.
) Ziehen Sie die Leuchte vorsichtig von außen heraus.)
Entfernen Sie den Schaumstoff zur Abdichtung.)
Lösen Sie die Lampenfassung.)
Drehen Sie die Glühlampe um eineVier teldrehung und tauschen Sie sie aus.
Führen Sie für den Wiedereinbau diese Schritte in
umgekehr ter Reihenfolge durch.


Austausch der Lampen mit LED-Leuchtdioden

Wenden Sie sich zum Austausch an einen PEUGEOT-Händler oder eine qualifizierte Fachwerkstatt.

8
201
Praktische Tipps

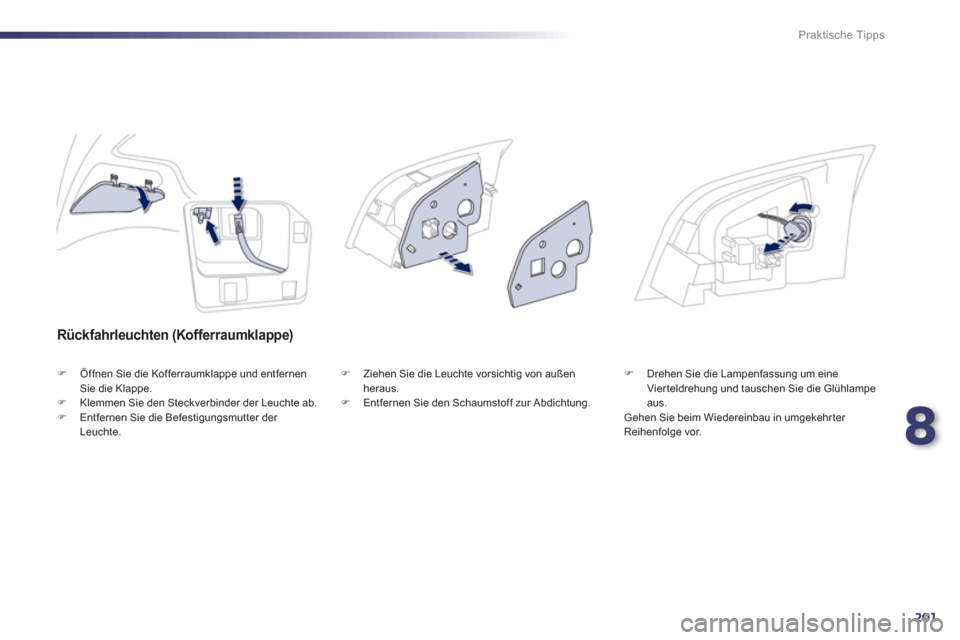

Rückfahrleuchten (Kofferraumklappe)
)
Öffnen Sie die Kofferraumklappe und entfernenSie die Klappe.)
Klemmen Sie den Steckverbinder der Leuchte ab. )
Entfernen Sie die Befestigungsmutter der Leuchte.
)Ziehen Sie die Leuchte vorsichtig von außenheraus. )Entfernen Sie den Schaumstoff zur Abdichtung.
)
Drehen Sie die Lampenfassung um eine
Vier teldrehung und tauschen Sie die Glühlampe
aus.
Gehen Sie beim Wiedereinbau in umgekehr ter
Reihenfolge vor.

202
Praktische Tipps

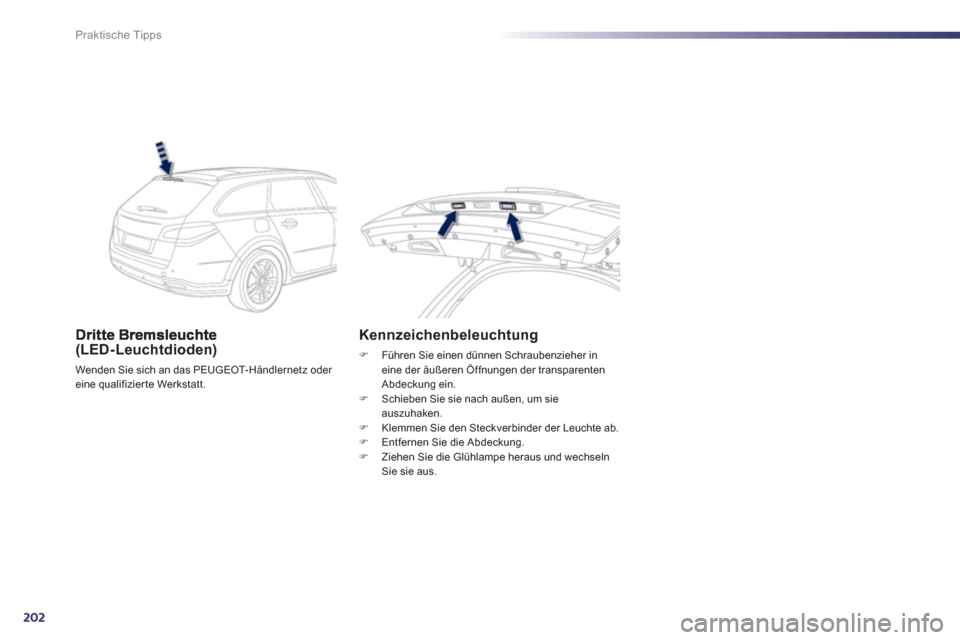

(LED-Leuchtdioden)
Wenden Sie sich an das PEUGEOT-Händlernetz oder eine qualifizier te Werkstatt.
Kennzeichenbeleuchtung
)Führen Sie einen dünnen Schraubenzieher ineine der äußeren Öffnungen der transparenten
Abdeckung ein. )Schieben Sie sie nach außen, um sie auszuhaken. )Klemmen Sie den Steckverbinder der Leuchte ab.)Entfernen Sie die Abdeckung.)Ziehen Sie die Glühlampe heraus und wechseln Sie sie aus.

8
203
Praktische Tipps

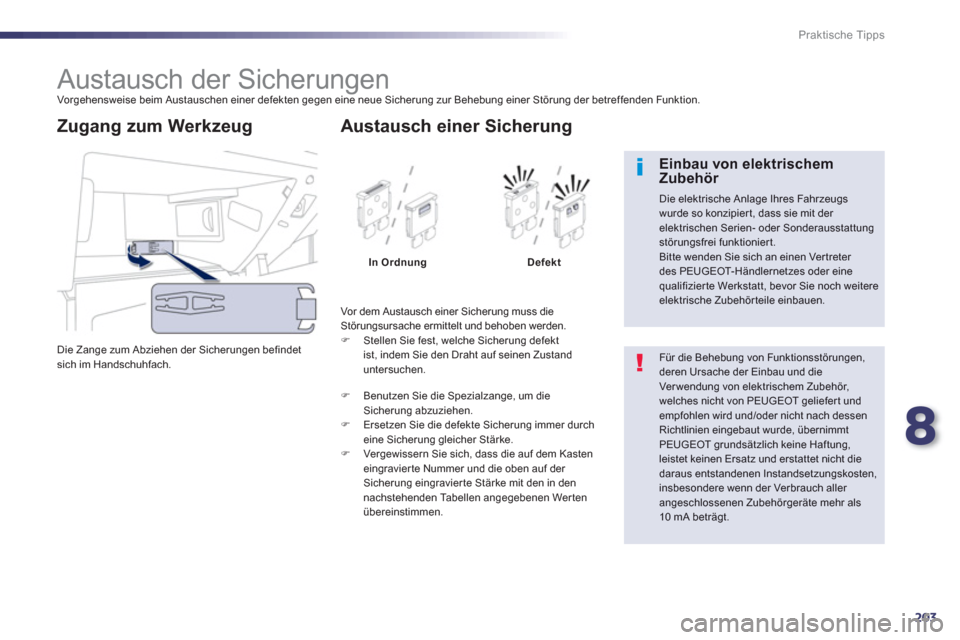

Austausch der Sicherungen
Vorgehensweise beim Austauschen einer defekten gegen eine neue Sicherung zur Behebung einer Störung der betreffenden Funktion.
Die Zan
ge zum Abziehen der Sicherungen befindetsich im Handschuhfach.

Zugang zum Werkzeug
Vor dem Austausch einer Sicherung muss dieStörungsursache ermittelt und behoben werden. )Stellen Sie fest, welche Sicherung defekt
ist, indem Sie den Draht auf seinen Zustand
untersuchen.
Austausch einer Sicherung
In OrdnungDefekt
)Benutzen Sie die Spezialzange, um dieSicherung abzuziehen.)Ersetzen Sie die defekte Sicherung immer durch eine Sicherung gleicher Stärke. )Vergewissern Sie sich, dass die auf dem Kasten eingravierte Nummer und die oben auf der Sicherung eingravierte Stärke mit den in dennachstehenden Tabellen angegebenen Werten übereinstimmen.
Für die Behebung von Funktionsstörungen, deren Ursache der Einbau und die Ver wendung von elektrischem Zubehör,welches nicht von PEUGEOT geliefert undempfohlen wird und/oder nicht nach dessen Richtlinien eingebaut wurde, übernimmt PEUGEOT grundsätzlich keine Haftung,leistet keinen Ersatz und erstattet nicht diedaraus entstandenen Instandsetzungskosten, insbesondere wenn der Verbrauch aller angeschlossenen Zubehörgeräte mehr als10 mA beträgt.



Einbau von elektrischem Zubehör
Die elektrische Anlage Ihres Fahrzeugswurde so konzipiert, dass sie mit der elektrischen Serien- oder Sonderausstattung störungsfrei funktionier t.
Bitte wenden Sie sich an einen Vertreter des PEUGEOT- Händlernetzes oder einequalifizier te Werkstatt, bevor Sie noch weitere elektrische Zubehörteile einbauen.

204
Praktische Tipps

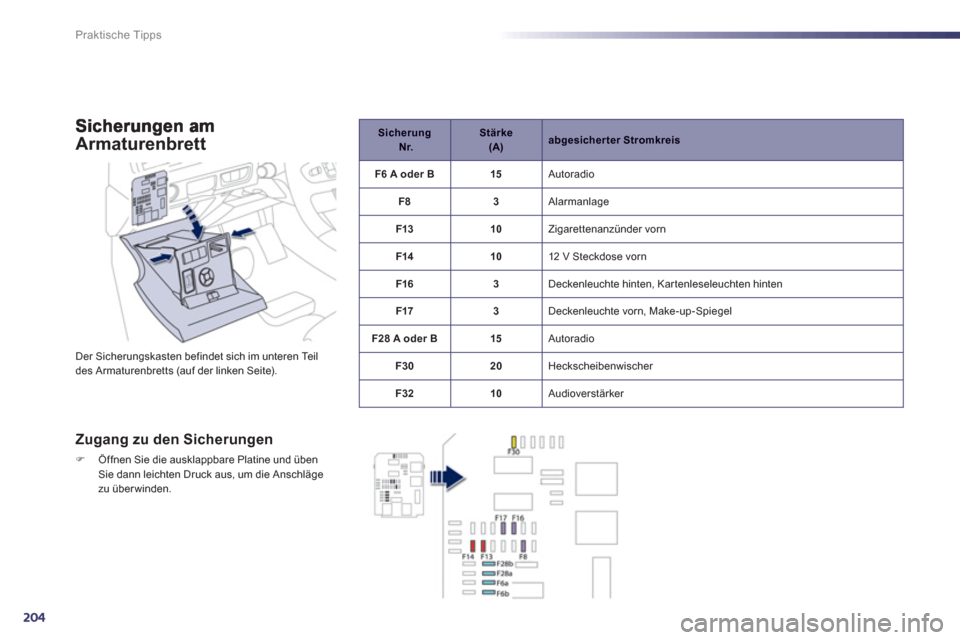

Armaturenbrett
Der Sicherungskasten befindet sich im unteren Teil
des Armaturenbretts (auf der linken Seite).
Zugang zu den Sicherungen
) Öffnen Sie die ausklappbare Platine und üben Sie dann leichten Druck aus, um die Anschlägezu überwinden.



Sicherung
Nr.
Stärke (A)



abgesicherter Stromkreis

F6 A oder
B15 Autoradio
F
83 Alarmanlage
F1
310
Zigarettenanzünder vorn
F1
410
12 V Steckdose vorn
F1
63 Deckenleuchte hinten, Kartenleseleuchten hinten
F173
Deckenleuchte vorn, Make-up-Spiegel
F2
8 A oder B 15 Autoradio
F30
20 Heckscheibenwischer
F32 10
A
udioverstärker

8
205
Praktische Tipps

Sicherung Nr.


Stärke (A)




abgesicherter Stromkreis

F
315 Fensterheberplatine auf Fahrerseite, 12 V Steckdose an Rücksitzen
F415
12 V Steckdose im Kofferraum
F530 Fensterheber mit Impulsschaltung hinten
F6
30 Fensterheber mit Impulsschaltung vorn
F1120
Anhängermodul
F1220
Audioverstärker
F1
520 Verdunkelungsrollo des Panorama- Glasdaches
F16
5 Fensterheberplatine auf Fahrerseite

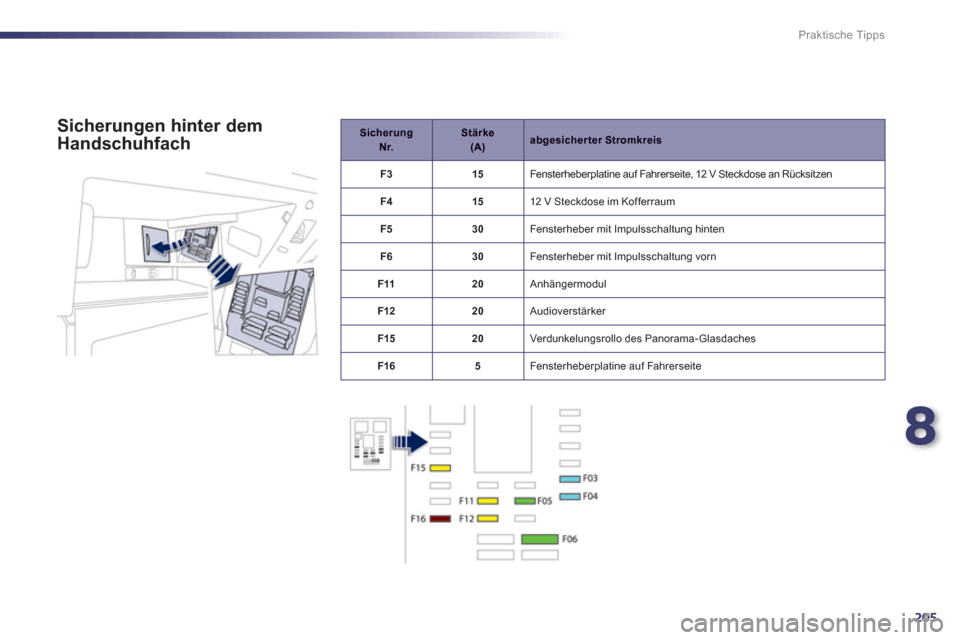

Sicherungen hinter dem
Handschuhfach

206
Praktische Tipps

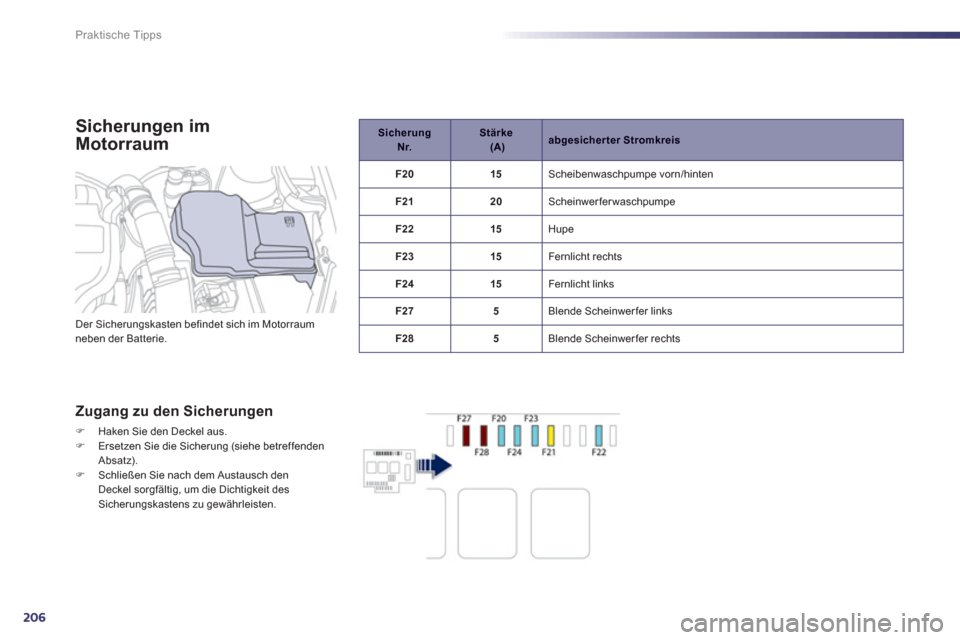

Sicherungen im
Motorraum
Zugang zu den Sicherungen
) Haken Sie den Deckel aus. )
Ersetzen Sie die Sicherung (siehe betreffenden Absatz). )
Schließen Sie nach dem Austausch den
Deckel sorgfältig, um die Dichtigkeit des Sicherungskastens zu gewährleisten.

Sicherung Nr.
Stärke (A)




abgesicherter Stromkreis

F20
15 Scheibenwaschpumpe vorn/hinten
F2120 Scheinwerferwaschpumpe
F2
215 Hupe
F2
315 Fernlicht rechts
F2
415 Fernlicht links
F275
Blende Scheinwerfer links
F2
85 Blende Scheinwerfer rechts Der Sicherungskasten befindet sich im Motorraum neben der Batterie.

8
207
Praktische Tipps

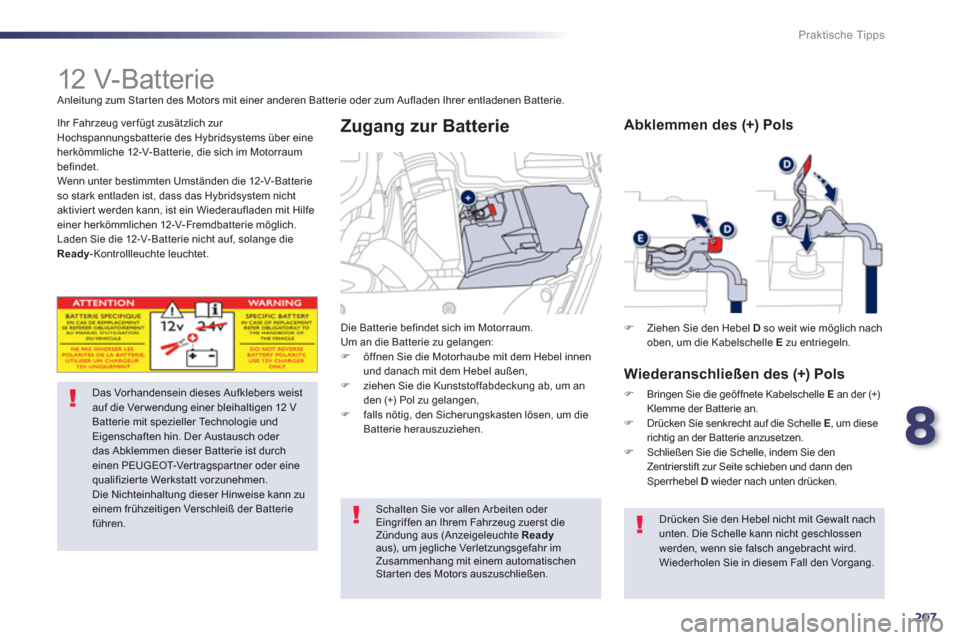

12 V- Bat ter ie
Das Vorhandensein dieses Aufklebers weistauf die Ver wendung einer bleihaltigen 12 VBatterie mit spezieller Technologie undEigenschaften hin. Der Austausch oder das Abklemmen dieser Batterie ist durch einen PEUGEOT-Ver t r agspartner oder einequalifizier te Werkstatt vorzunehmen.
Die Nichteinhaltung dieser Hinweise kann zueinem frühzeitigen Verschleiß der Batterie führen.Di
e Batterie befindet sich im Motorraum.
Um an die Batterie zu gelangen: )öffnen Sie die Motorhaube mit dem Hebel innen und danach mit dem Hebel außen, )ziehen Sie die Kunststoffabdeckung ab, um an
den (+) Pol zu gelangen,)falls nötig, den Sicherungskasten lösen, um die
Batterie herauszuziehen.

Zugang zur Batterie
Schalten Sie vor allen Arbeiten oder Eingriffen an Ihrem Fahrzeug zuerst dieZündung aus (Anzeigeleuchte Readyaus), um jegliche Verletzungsgefahr im Zusammenhang mit einem automatischen Star ten des Motors auszuschließen. Ihr Fahrzeu
g verfügt zusätzlich zur Hochspannungsbatterie des Hybridsystems über eineherkömmliche 12-V- Batterie, die sich im Motorraumbefindet.
Wenn unter bestimmten Umständen die 12-V- Batterieso stark entladen ist, dass das Hybridsystem nicht
aktiviert werden kann, ist ein Wiederaufladen mit Hilfeeiner herkömmlichen 12-V-Fremdbatterie möglich.
Laden Sie die 12-V- Batterie nicht auf, solange die Ready-Kontrollleuchte leuchtet.
Anleitung zum Star ten des Motors mit einer anderen Batterie oder zum Aufladen Ihrer entladenen Batterie.
)
Ziehen Sie den Hebel Dso weit wie möglich nach oben, um die Kabelschelle E
zu entriegeln.



Abklemmen des (+) Pols

Wiederanschließen des
(+) Pols
)Bringen Sie die geöffnete Kabelschelle E
an der (+)Klemme der Batterie an.)Drücken Sie senkrecht auf die Schelle E
, um dieserichtig an der Batterie anzusetzen.)Schließen Sie die Schelle, indem Sie den
Zentrierstift zur Seite schieben und dann den Sperrhebel D wieder nach unten drücken.

Drücken Sie den Hebel nicht mit Gewalt nach unten. Die Schelle kann nicht geschlossenwerden, wenn sie falsch angebracht wird. Wiederholen Sie in diesem Fall den Vorgang.

208
Praktische Tipps

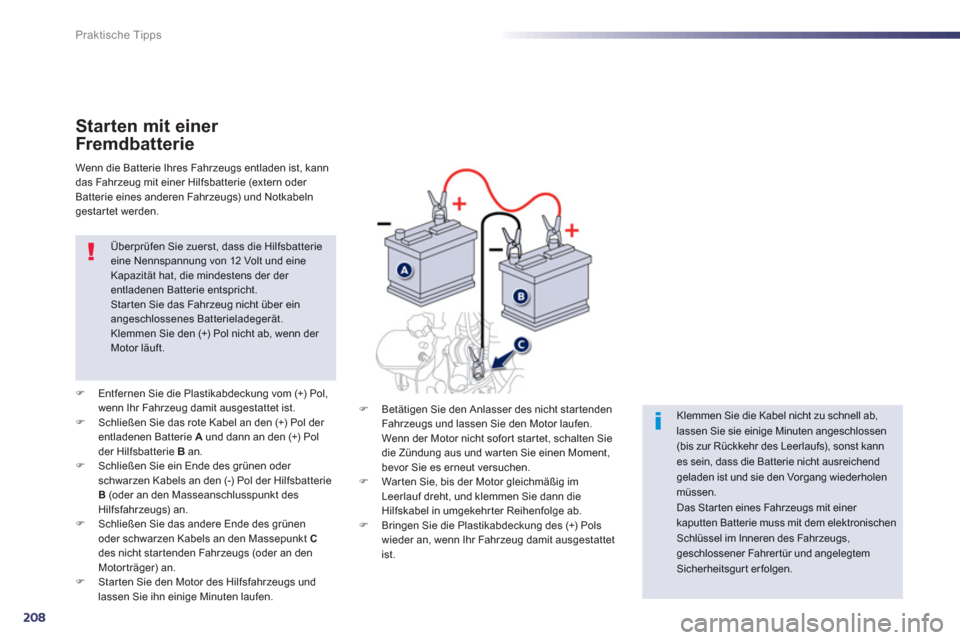

Starten mit einer
Fremdbatterie
) Entfernen Sie die Plastikabdeckung vom (+) Pol,
wenn Ihr Fahrzeug damit ausgestattet ist.
) Schließen Sie das rote Kabel an den (+) Pol der entladenen Batterie A
und dann an den (+) Polder Hilfsbatterie Ban.)
Schließen Sie ein Ende des grünen oder schwarzen Kabels an den (-) Pol der Hilfsbatterie
B
(oder an den Masseanschlusspunkt des
Hilfsfahrzeugs) an. )
Schließen Sie das andere Ende des grünen
oder schwarzen Kabels an den Massepunkt C
des nicht star tenden Fahrzeugs (oder an den
Motor träger) an.) Star ten Sie den Motor des Hilfsfahrzeugs undlassen Sie ihn einige Minuten laufen.

Überprüfen Sie zuerst, dass die Hilfsbatterieeine Nennspannung von 12 Volt und eineKapazität hat, die mindestens der der entladenen Batterie entspricht.
Star ten Sie das Fahrzeug nicht über einangeschlossenes Batterieladegerät.
Klemmen Sie den (+) Pol nicht ab, wenn der Motor läuft. Wenn die Batterie Ihres Fahrzeu
gs entladen ist, kann
das Fahrzeug mit einer Hilfsbatterie (extern oder Batterie eines anderen Fahrzeugs) und Notkabelngestar tet werden.
)Betätigen Sie den Anlasser des nicht star tenden
Fahrzeugs und lassen Sie den Motor laufen.
Wenn der Motor nicht sofor t star tet, schalten Sie
die Zündun
g aus und war ten Sie einen Moment,
bevor Sie es erneut versuchen.)Warten Sie, bis der Motor gleichmäßig im
Leerlauf dreht, und klemmen Sie dann die
Hilfskabel in umgekehrter Reihenfolge ab. )Bringen Sie die Plastikabdeckung des (+) Pols
wieder an, wenn Ihr Fahrzeug damit ausgestattet
ist.




Klemmen Sie die Kabel nicht zu schnell ab,lassen Sie sie einige Minuten angeschlossen (bis zur Rückkehr des Leerlaufs), sonst kannes sein, dass die Batterie nicht ausreichendgeladen ist und sie den Vorgang wiederholenmüssen.
Das Starten eines Fahrzeugs mit einer kaputten Batterie muss mit dem elektronischen Schlüssel im Inneren des Fahrzeugs, geschlossener Fahrertür und angelegtemSicherheitsgurt erfolgen.
