Peugeot 508 RXH 2013 Instrukcja Obsługi (in Polish)

1
49
Kontrola jazdy

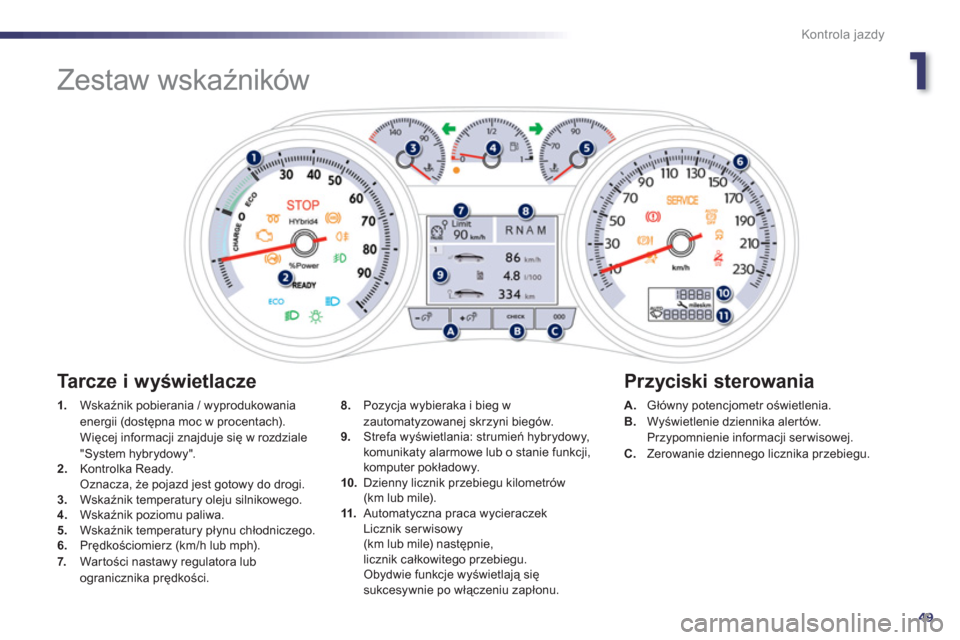

Zestaw wskaźników
1.
Wskaźnik pobierania / wyprodukowaniaenergii (dostępna moc w procentach).
Więcej informacji znajduje się w rozdziale
"System hybrydowy".2.Kontrolka Ready
.
Oznacza, że pojazd jest gotowy do drogi.3.Wskaźnik temperatury oleju silnikowego.4.
Wskaźnik poziomu paliwa.
5. Wskaźnik temperatury płynu chłodniczego.
6.Prędkościomierz (km/h lub mph).
7. War tości nastawy regulatora lub
ogranicznika prędkości.
A.Główny potencjometr oświetlenia.B.
Wyświetlenie dziennika alertów.
Przypomnienie informacji ser wisowej.
C. Zerowanie dziennego licznika przebiegu.
8.
Pozycja wybieraka i bieg wzautomatyzowanej skrzyni biegów.
9. Strefa wyświetlania: strumień hybrydowy, komunikaty alarmowe lub o stanie funkcji,komputer pokładowy.
10.Dzienny licznik przebiegu kilometrów(km lub mile).
11.Automatyczna praca wycieraczek Licznik serwisowy(km lub mile) następnie, licznik całkowitego przebiegu.Obydwie funkcje wyświetlają się sukcesywnie po włączeniu zapłonu.


Tarcze i wyświetlacze
Przyciski sterowania

50
Kontrola jazdy
Kontrolki
Sygnalizatory wzrokowe informujÄ… kierowcÄ™ o
włączeniu danego systemu (kontrolki działania
lub wyłączenia) lub o pojawieniu się usterki(kontrolka alarmowa).

Po włączeniu zapłonu

Niektóre kontrolki alarmowe włączają się na
kilka sekund w momencie włączenia zapłonu.
Po uruchomieniu silnika kontrolki te powinn
y
zgasnąć.
Jeżeli świecą się przez cały czas należy
przed ruszeniem sprawdzić znaczenie danego alarmu.


Ostrzeżenia powiązane

Zapaleniu się niektórych kontrolek może
towarzyszyć sygnał dźwiękowy i komunikat na
w
yświetlaczu w zestawie wskaźników.
Kontrolka może zaświecić się na stałe lub
migać.

Niektóre kontrolki mogą posiadać dwatryby sygnalizacji. Tylko na podstawie związku sygnału kontrolki ze stanem
pracy samochodu można stwierdzić, czy jest to sytuacja normalna, czypojawiła się usterka.
1
2
2
2
3
3
3
2
3
3
Na postojuza pomocą pokrętła z lewej strony
kierownicy wchodzić w poszczeg

1
51
Kontrola jazdy
Kontrolki działania
Zapalenie się w zestawie wskaźników i/lub na wyświetlaczu w zestawie wskaźników jednej z następujących kontrolek potwierdza włączenie odpowiedniego systemu.
KontrolkaStanPrzyczynaDziałania/ Uwagi



Kontrolka lewegokierunkowskazu

miga + brzęczyk. Przełącznik oświetlenia przestawiony
w dół.



Kontrolka prawegokierunkowskazu

miga + brzęczyk. Przełącznik oświetlenia przestawiony
w g

52
Kontrola jazdy
KontrolkaStanPrzyczynaDziałania/ Uwagi



Świeceżarowe - Dieselna stałe. Przycisk " START/STOP
" został
wciśnięty (Zapłon).Przed rozruchem zaczekać na zgaśnięcie kontrolki.
Po zgaśnięciu, rozruch jest natychmiastowy, pod warunkiem
naciskania cały czas pedału hamulca w przypadku samochodów z automatyczną lub manualną skrzynią biegów; lub wciśnięcia pedału
sprzęgła w przypadku manualnej skrzyni biegów.
Czas świecenia kontrolki zależy od warunków klimatycznych (do
około 30 sekund w ekstremalnych warunkach klimatycznych).
Jeżeli silnik nie uruchamia się, włączyć ponownie stacyjkę i znów
zaczekać na zgaśnięcie kontrolki, a potem uruchomić silnik.



Hamulec postojowyna stałe. Hamulec postojowy jestzaciągnięty lub nie do końcazwolniony. Zwolni
ć hamulec postojowy, aby kontrolka zgasła, trzymając nogęna pedale hamulca.
Przestrzegać zasad bezpieczeństwa.
Dodatkowe informacje na temat hamulca postojowego znajdujÄ… siÄ™
w rozdziale "Hamulec postojowy".

Wyłączenie automatycznych funkcji elektrycznego hamulca postojowego
na stałe. Wyłączenie lub usterka funkcji "automatycznego włączania
hamulca" (po wyłączeniu silnika)
i "automat
ycznego zwalniania hamulca".
Włączyć funkcję (zależnie od kraju przeznaczenia) w menu konfiguracji samochodu lub skontaktować się z ASO sieci PEUGEOT lub z warsztatem specjalistycznym, jeżeli włączenie/wyłączenie automatyczne jest niemożliwe.
Hamulec może być zwolniony ręcznie zgodnie z procedurą odryglowania
awar
yjnego.
Dodatkowe informacje na temat elektrycznego hamulca postojowego
znajdujÄ… siÄ™ w odpowiedniej rubryce.

Stopa na hamulcumiga. Jeżeli samochód jest
przytrzymywany na wzniesieniu za pomocą pedału przyspieszenia,sprzęgło się przegrzewa. Uż
yü pedału hamulca głównego i/lub elektrycznego hamulca postojowego.

1
53
Kontrola jazdy
StanPrzyczynaDziałania/ Uwagi


Automatyczna praca wycieraczek


na stałe. Przełącznik wycieraczek jestnaciśnięty do dołu. Funkcja automatycznej pracy wycieraczek przedniejszyby jest włączona.
Aby wyłączyć funkcję automatycznej pracy
wycieraczek, nacisnąć przełącznik do dołu albo
ustawić przełącznik wycieraczek w innym położeniu.



Poduszkapowietrznapasażera

na stałe, na
wyświetlaczu
kontrolek pasów
bezpieczeństwa i
prze
dniej poduszki
powietrznej pasażera.Przycisk, znajdujący się w schowku,
jest w położeniu "ON".Przednia poduszka powietrznapasażera jest włączona.
W tej sytuacji nie instalować fotelika
dziecięcego "tyłem do kierunku jazdy".
Aby wyłączyć przednią poduszkę pasażera, należy
ustawić przełącznik w położeniu "OFF".W tej sytuacji można instalować fotelik dziecięcy "tyłem do kierunku jazdy".

54
Kontrola jazdy
Kontrolki wyłączenia
Zapalenie się jednej z następujących kontrolek potwierdza ręczne wyłączenie danego systemu.Może temu towarzyszyć sygnał dźwiękowy i komunikat na wyświetlaczu w zestawie wskaźnik

1
55
Kontrola jazdy
Kontrolki alarmowe
Zapalenie się jednej z niżej wymienionych kontrolek przy włączonym systemie hybrydowym lub podczas jazdy sygnalizuje usterkę wymagającą interwencji kierowcy.
Każda usterka powodująca zapalenie się kontrolki alarmowej wymaga przeprowadzenia dodatkowej diagnostyki po zapoznaniu się z komunikatem na
w
yświetlaczu w zestawie wskaźnik

56
Kontrola jazdy


Service(serwisowa)zapalona czasowo. Pojawienie się mniej znaczącychniesprawności nie skojarzonych z
żadną kontrolką. Zidentyfikować niesprawność na podstawie
komunikatu wyświetlonego na ekranie, np.:
- system hybrydowy,
- zamknięcie drzwi, bagażnika lub pokrywy silnika,
- poz
iom oleju silnikowego,
- poziom płynu spryskiwacza szyb,
- bateria pilota zdalnego sterowania,
- zatkanie filtra cząstek stałych (Diesel).
W razie innych niesprawności skontaktować się z ASOSIECI PEUGEOT lub z warsztatem specjalistycznym.
n
a stałe. Pojawienie się poważnych niesprawności nie skojarzonych z
żadną kontrolką.
Zidentyfikować niesprawność na podstawie komunikatu
wyświetlonego na ekranie i jak najszybciej skontaktować się
z ASO SIECI PEUGEOT lub z warsztatem specjalistycznym.
FAP : filtr cząstek stałych,Diesel
na stałe, sprzężona
tymczasowo z komunikatem
o niebezpieczeństwiezatkania filtra FA P.
Sygnalizuje początek zatkania filtracząstek.Gdy tylko warunki na drodze na to pozwolą, wykonać
regenerację filtra zwiększając prędkość do co
najmniej 60 km/h i jechać tak aż do zgaśnięcia
kontrolki ser wisowej.
n
a stałe. Sygnalizuje minimalny stan dodatku
do oleju napędowego w zbiorniku. Jak najszybciej uzupełnić poziom w ASO SIECI
PEUGEOT lub w warsztacie specjalistycznym.
KontrolkaStanPrzyczynaDziałania/ Uwagi

1
57
Kontrola jazdy
KontrolkaStanPrzyczynaDziałania/ Uwagi


Elektrycznyhamulecpostojowy
miga. Hamulec elektryczny nie zaciska siÄ™
automatycznie.
Usterka systemu włączania/
wyłączania. Należy zatrzymać pojazd zachowując wszelkie środki bezpieczeństwa.
Zatrzymać samochód na poziomej powierzchni,
wyłączyć zapłon i skontaktować się z ASO sieciPEUGEOT lub z warsztatem specjalistycznym.



Usterkaelektrycznegohamulcapostojowego
na stałe. Usterka elektrycznego hamulca
postojowego. Jak najszybciej skontaktować się z ASO sieci
PEUGEOT lub z warsztatem specjalistycznym.
Hamulec może być zwolniony ręcznie za pomocą
procedury odblokowania awaryjnego.
Dodatkowe informacje na temat elektrycznego hamulca
postojowego znajdujÄ… siÄ™ w odpowiedniej rubryce.



Układ hamulcowy

na stałe. Duży spadek poziomu płynu w
układzie hamulcowym. Należy zatrzymać pojazd zachowując wszelkie środki
bezpieczeństwa.
Uzupełnić poziom płynem zalecanym przez PEUGEOT.
Jeżeli problem nadal występuje, sprawdzić układ w
ASO sieci PEUGEOT lub w warsztacie specjalistycznym.

+

na stałe, powiązana z
kontrolką ABS. Usterka elektronicznego rozdzielacza siły hamowania (REF). Należy zatrzymać pojazd zachowując wszelkie środki
bezpieczeństwa.
Przeprowadzić kontrolę w ASO sieci PEUGEOT lub w
warsztacie specjalistycznym.
Wyłączenieautomatycznychfunkcjielektrycznegohamulcapostojowego
na stałe. Wyłączenie lub usterka funkcji "automatycznego włączania
hamulca" (po wyłączeniu silnika)
i "automatycznego zwalniania
hamulca".
Włączyć funkcję (zależnie od kraju przeznaczenia) w
menu konfiguracji samochodu lub skontaktować się z ASOsieci PEUGEOT lub z warsztatem specjalistycznym, jeżeli
włączenie/wyłączenie automatyczne jest niemożliwe.
Hamulec może być zwolniony ręcznie zgodnie z procedurą
odryglowania awaryjnego.
Dodatkowe informacje na temat elektrycznego hamulca
postojowego znajdujÄ… siÄ™ w odpowiedniej rubryce.

58
Kontrola jazdy
KontrolkaStanPrzyczynaDziałania/ Uwagi


Dynamicznakontrola stabilności(CDS/ASR)
miga. Uruchomienie regulacji CDS/ASR. System optymalizuje działanie układu napędowego ipoprawia stabilność pojazdu.
n
a stałe. Jeżeli system nie jest wyłączony (naciśnięcie
przycisku i zapalenie jego kontrolki),
oznacza usterkę systemu CDS/ASR. Sprawdzić w ASO sieci PEUGEOT lub w warsztaciespecjalistycznym.

Systemautodiagnostyki silnikami
ga. Usterka systemu kontroli silnika. Ryzyko zniszczenia katalizatora.
Sprawdzić w ASO sieci PEUGEOT lub w warsztacie
specjalistycznym.
n
a stałe. Usterka układu czystości spalin. Kontrolka powinna zgasnąć po uruchomieniu silnika.
Jeżeli nie zgaśnie, skontaktować się szybko z ASOsieci PEUGEOT lub z warsztatem specjalistycznym.



Minimalny poziom paliwana stałe, wskazówka
w czer wonej strefie. Gdy kontrolka zapali się po raz pierwszy w zbiorniku paliwa znajduje się około7 litrówpaliwa. Od tego momentu jedziesz narezerwie paliwa. Należy bezwzględnie uzupełnić poziom paliwa, aby
uniknąć unieruchomienia silnika.
Kontrolka ta zapala się przy każdym włączeniu stacyjki dopóki nie zostanie wlana wystarczająca ilośćpaliwa.
Nigdy nie doprowadzać do unieruchomienia silnika
z powodu braku paliwa, może to spowodować
uszkodzenie układu ocz
yszczania spalin i
wtryskowego.


SystemzapobiegajÄ…cyzablokowaniu
kół (ABS)
na stałe. Usterka systemu zapobiegającego
zablokowaniu kół. Pojazd zachowuje hamowanie klasyczne.
Kontynuować ostrożnie jazdę z umiarkowaną prędkością i jak najszybciej skontaktować się z ASO
sieci PEUGEOT lub z warsztatem specjalistycznym.
