Page 121 of 234
11 9
HURTIG HJÆLP
7
Udskiftning af et hjul
Fold først donkraften ud, når
du er begyndt at løsne det hjul,
som skal udskiftes, og når der er
placeret en klods under det hjul, som
er diagonalt modsat.
- Anbring donkraften, så den rører
det af punkterne, der er beregnet
hertil, og som er tættest på det hjul,
som skal udskiftes. Kontroller, at
donkraftens bundplade har god
kontakt på jorden og er helt i niveau.
- Fold donkraften ud, så hjulet løftes
helt fra jorden.
- Skru hjulet helt af.
- Tag hjulboltene ud, og tag hjulet af.
5. MONTERING AF
RESERVEHJULET
- Sæt reservehjulet på navet, og
spænd hjulboltene til i hånden.
- Spænd hjulboltene let til ved hjælp
af hjulnøglen.
Page 122 of 234
120

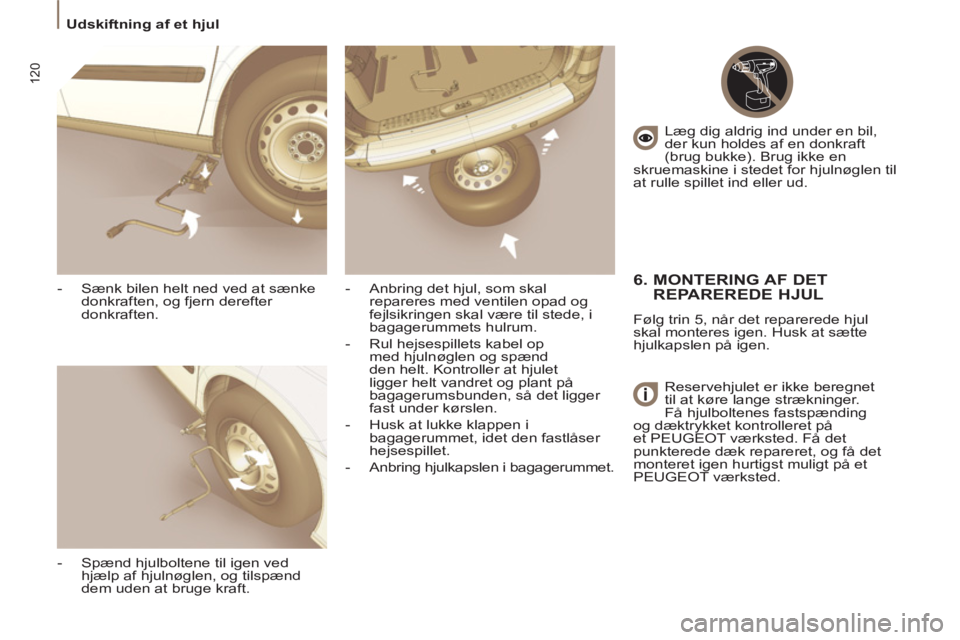

Udskiftning af et hjul
- Sænk bilen helt ned ved at sænke
donkraften, og fjern derefter
donkraften.
- Spænd hjulboltene til igen ved
hjælp af hjulnøglen, og tilspænd
dem uden at bruge kraft.
- Anbring det hjul, som skal
repareres med ventilen opad og
fejlsikringen skal være til stede, i
bagagerummets hulrum.
- Rul hejsespillets kabel op
med hjulnøglen og spænd
den helt. Kontroller at hjulet
ligger helt vandret og plant på
bagagerumsbunden, så det ligger
fast under kørslen.
- Husk at lukke klappen i
bagagerummet, idet den fastlåser
hejsespillet.
- Anbring hjulkapslen i bagagerummet. Læg dig aldrig ind under en bil,
der kun holdes af en donkraft
(brug bukke). Brug ikke en
skruemaskine i stedet for hjulnøglen til
at rulle spillet ind eller ud.
6. MONTERING AF DET
REPAREREDE HJUL
Følg trin 5, når det reparerede hjul
skal monteres igen. Husk at sætte
hjulkapslen på igen.
Reservehjulet er ikke beregnet
til at køre lange strækninger.
Få hjulboltenes fastspænding
og dæktrykket kontrolleret på
et PEUGEOT værksted. Få det
punkterede dæk repareret, og få det
monteret igen hurtigst muligt på et
PEUGEOT værksted.
Page 123 of 234
121
HURTIG HJÆLP
7
Udskiftning af en pære
UDSKIFTNING AF EN PÆRE
Hold pærene med et tør klud.
Få nemmere adgang i højre side
ved at fjerne rudevaskerslangen og
dækslet for sikringsboksen.
Højtryksrenser: hvis der anvendes
en højtryksrenser til vask af meget
beskidte områder, må højtryksstrålen
ikke rettes mod lygter og omkring
lygterne, da det kan ødelægge lakken
og pakningen.
2 - Fjernlys
H7 - 55 W eller xenonpære
- Drej beskyttelsesdækslet for den
defekte pære en kvart omgang mod
venstre og tag pæren ud.
- Frakobl stikket.
- Tryk for enden af låsegrafen for at
løsne den. Udskift pæren.
Sørg for at låsegrafens hakker vender
rigtigt og at den er korrekt låst.
- Tilslut stikket igen.
- Monter beskyttelsesdækslet igen
ved at dreje det en kvart omgang
mod højre.
3 - Tågeforlygter
H1 - 55 3 W
FORLYGTER
1.
Nærlys
2.
Fjernlys
3.
Tågeforlygter
4.
Positionslys
5.
Blinklys
1 - Nærlys
H7 - 55 W eller xenonpære
4 - Positionslys
W 5 W
- Skub lygten indefra og ud af
kofangeren.
- Træk lygten fremad.
- Drej fatningen en kvart omgang
mod venstre og tag den ud.
- Drej pæren en kvart omgang mod
venstre, tag den ud og udskift den.
Monter lygten igen ved at sætte
den i udefra og placere den indefra
kofangeren.
BEMÆRK: RISIKO FOR STØD
En xenonpære skal udskiftes af et
PEUGEOT værksted .
Page 124 of 234
122

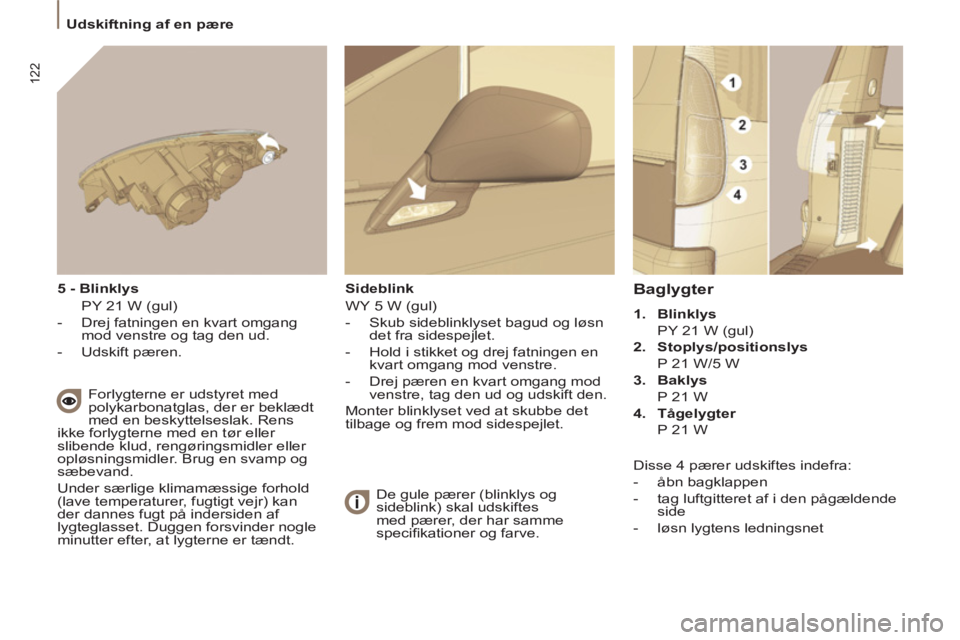

Udskiftning af en pære
Baglygter
1.
Blinklys
PY 21 W (gul)
2.
Stoplys/positionslys
P 21 W/5 W
3.
Baklys
P 21 W
4.
Tågelygter
P 21 W
5 - Blinklys
PY 21 W (gul)
- Drej fatningen en kvart omgang
mod venstre og tag den ud.
- Udskift pæren.
Forlygterne er udstyret med
polykarbonatglas, der er beklædt
med en beskyttelseslak. Rens
ikke forlygterne med en tør eller
slibende klud, rengøringsmidler eller
opløsningsmidler. Brug en svamp og
sæbevand.
Under særlige klimamæssige forhold
(lave temperaturer, fugtigt vejr) kan
der dannes fugt på indersiden af
lygteglasset. Duggen forsvinder nogle
minutter efter, at lygterne er tændt.
Sideblink
WY 5 W (gul)
- Skub sideblinklyset bagud og løsn
det fra sidespejlet.
- Hold i stikket og drej fatningen en
kvart omgang mod venstre.
- Drej pæren en kvart omgang mod
venstre, tag den ud og udskift den.
Monter blinklyset ved at skubbe det
tilbage og frem mod sidespejlet.
De gule pærer (blinklys og
sideblink) skal udskiftes
med pærer, der har samme
specifi kationer og farve.
Disse 4 pærer udskiftes indefra:
- åbn bagklappen
- tag luftgitteret af i den pågældende
side
- løsn lygtens ledningsnet
Page 125 of 234
123
HURTIG HJÆLP
7
Udskiftning af en pære

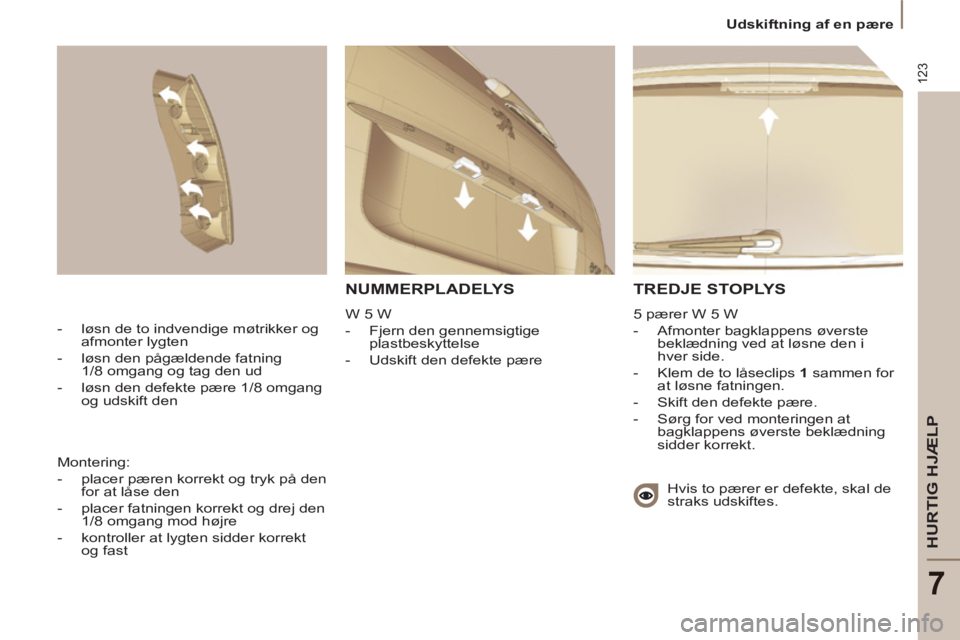

TREDJE STOPLYS
5 pærer W 5 W
- Afmonter bagklappens øverste
beklædning ved at løsne den i
hver side.
- Klem de to låseclips 1
sammen for
at løsne fatningen.
- Skift den defekte pære.
- Sørg for ved monteringen at
bagklappens øverste beklædning
sidder korrekt.
- løsn de to indvendige møtrikker og
afmonter lygten
- løsn den pågældende fatning
1/8 omgang og tag den ud
- løsn den defekte pære 1/8 omgang
og udskift den
Hvis to pærer er defekte, skal de
straks udskiftes. Montering:
- placer pæren korrekt og tryk på den
for at låse den
- placer fatningen korrekt og drej den
1/8 omgang mod højre
- kontroller at lygten sidder korrekt
og fast
NUMMERPLADELYS
W 5 W
- Fjern den gennemsigtige
plastbeskyttelse
- Udskift den defekte pære
Page 126 of 234
124
Udskiftning af en sikring

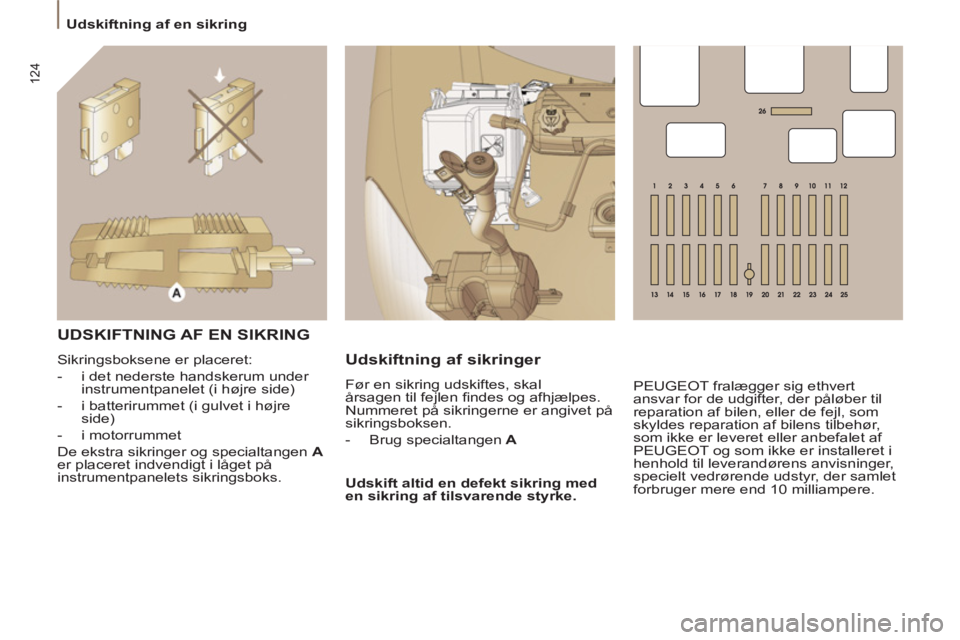

UDSKIFTNING AF EN SIKRING
Sikringsboksene er placeret:
- i det nederste handskerum under
instrumentpanelet (i højre side)
- i batterirummet (i gulvet i højre
side)
- i motorrummet
De ekstra sikringer og specialtangen A
er placeret indvendigt i låget på
instrumentpanelets sikringsboks. Før en sikring udskiftes, skal
årsagen til fejlen fi ndes og afhjælpes.
Nummeret på sikringerne er angivet på
sikringsboksen.
- Brug specialtangen A
Udskift altid en defekt sikring med
en sikring af tilsvarende styrke.
Udskiftning af sikringer
PEUGEOT fralægger sig ethvert
ansvar for de udgifter, der påløber til
reparation af bilen, eller de fejl, som
skyldes reparation af bilens tilbehør,
som ikke er leveret eller anbefalet af
PEUGEOT og som ikke er installeret i
henhold til leverandørens anvisninger,
specielt vedrørende udstyr, der samlet
forbruger mere end 10 milliampere.
Page 127 of 234
125
HURTIG HJÆLP
7
Udskiftning af en sikring
SIKRINGER I INSTRUMENTBORDET
- Åbn det nederste handskerum i højre side.
- Træk i håndtaget for at åbne låget for at få adgang til sikringerne.
Nr.
Styrke
(Ampere)
Funktioner
1
15
Bagrudevisker
2
- Ikke anvendt
3
5
Airbagstyreboks
4
10
Ratvinkelsensor, diagnosestik, ESC-sensor, manuel aircondition, koblingskontakt,
forlygteindstilling, partikelfi lterpumpe, elektrokromt bakspejl
5
30
El-betjente sidespejle, motor til el-rude i passagersiden, soltag række 1
6
30
Strømforsyning til el-rude foran
7
5
Kabinelys, belysning i handskerum, belysning i make-upspejl, belysning i skærm række 2
8
20
Multifunktionsdisplay, tyverialarmsirene, radio, CD-changer, radiotelefon, styreboks for
dieseladditiv, styreboks for dæktrykregistrering, styreboks for skydedørsmodul
9
30
Cigarettænder
10
15
Ratmodul, styreboks for anhænger
11
15
Diagnosestik, tyverialarmkontakt, automatgearkasse (4 gear)
12
15
Hukommelsesboks for førersæde, passagersæde med elektrisk funktion, airbagcomputer, styreboks
for parkeringsradar, knapper til sideskydedøre, håndfrit sæt, automatgearkasse (6 gear)
13
5
BSM-boks, BSR-boks
14
15
Regnsensor, automatisk klimaanlæg, instrumentgruppe, soltage, boks for kontrollampe for
kilometertæller, betjeningsknapper til radio-telematik
15
30
Låsning af lås i passagerside
16
30
Låsning/oplåsning af åbninger
17
40
Elektrisk opvarmet bagrude
Page 128 of 234
126
Udskiftning af en sikring
RINGER I BATTERIRUMMET
SIKRI
Sikringsboks
Sikringerne sidder i batterirummet
under gulvet foran højre sæde:
- Clips låget af
Luk omhyggeligt låget igen efter
udskiftning af sikringer.
Page 129 of 234
127
HURTIG HJÆLP
Udskiftning af en sikring

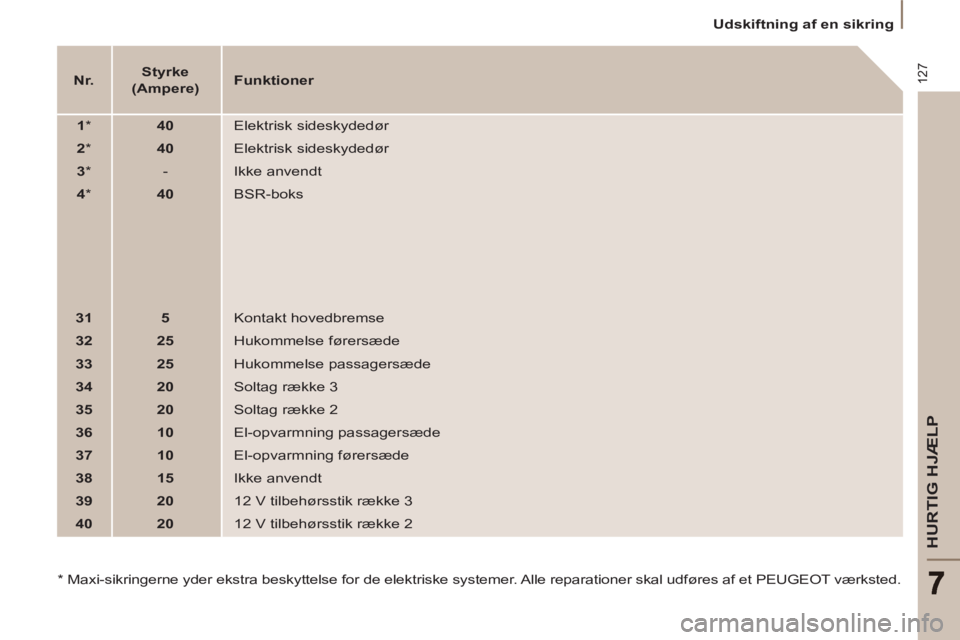

Nr.
Styrke
(Ampere)
Funktioner
1
*
40
Elektrisk sideskydedør
2
*
40
Elektrisk sideskydedør
3
*
- Ikke anvendt
4
*
40
BSR-boks
31
5
Kontakt hovedbremse
32
25
Hukommelse førersæde
33
25
Hukommelse passagersæde
34
20
Soltag række 3
35
20
Soltag række 2
36
10
El-opvarmning passagersæde
37
10
El-opvarmning førersæde
38
15
Ikke anvendt
39
20
12 V tilbehørsstik række 3
40
20
12 V tilbehørsstik række 2
*
Maxi-sikringerne yder ekstra beskyttelse for de elektriske systemer. Alle reparationer skal udføres af et PEUGEOT værksted.
Page 130 of 234
128
Udskiftning af en sikring

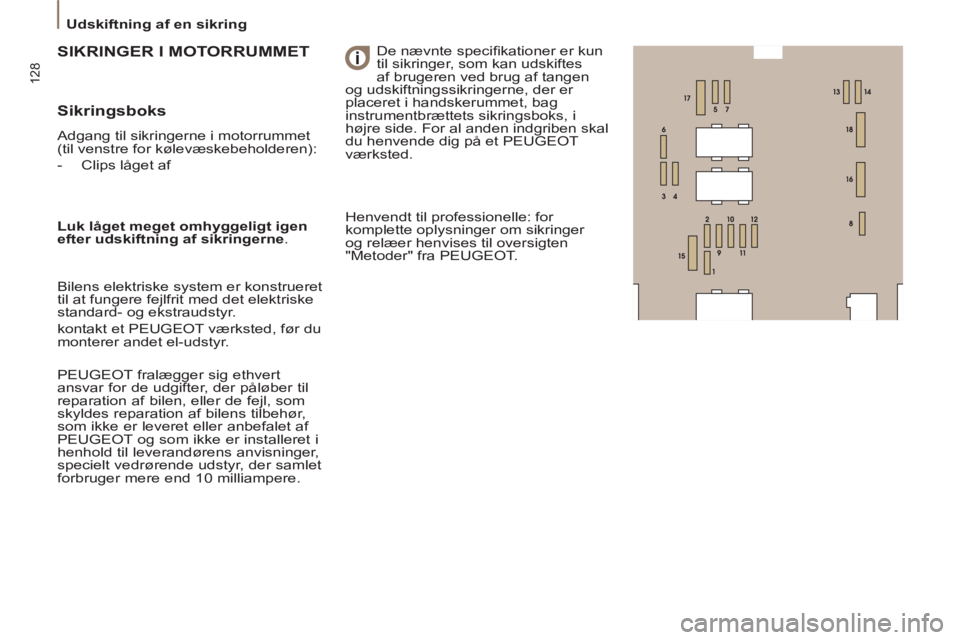

Sikringsboks
Adgang til sikringerne i motorrummet
(til venstre for kølevæskebeholderen):
- Clips låget af
RINGER I MOTORRUMMET
SIKRI
De nævnte specifi kationer er kun
til sikringer, som kan udskiftes
af brugeren ved brug af tangen
og udskiftningssikringerne, der er
placeret i handskerummet, bag
instrumentbrættets sikringsboks, i
højre side. For al anden indgriben skal
du henvende dig på et PEUGEOT
værksted.
Luk låget meget omhyggeligt igen
efter udskiftning af sikringerne
.
Bilens elektriske system er konstrueret
til at fungere fejlfrit med det elektriske
standard- og ekstraudstyr.
kontakt et PEUGEOT værksted, før du
monterer andet el-udstyr.
PEUGEOT fralægger sig ethvert
ansvar for de udgifter, der påløber til
reparation af bilen, eller de fejl, som
skyldes reparation af bilens tilbehør,
som ikke er leveret eller anbefalet af
PEUGEOT og som ikke er installeret i
henhold til leverandørens anvisninger,
specielt vedrørende udstyr, der samlet
forbruger mere end 10 milliampere. Henvendt til professionelle: for
komplette oplysninger om sikringer
og relæer henvises til oversigten
"Metoder" fra PEUGEOT.
