Page 121 of 234
11 9
AJUDA RÁPIDA
7
Substituir uma roda
Não desdobrar o macaco antes
de ter iniciado o desenroscar da
roda a substituir e uma vez que
o calço esteja colocado sob a roda
diagonalmente oposta.

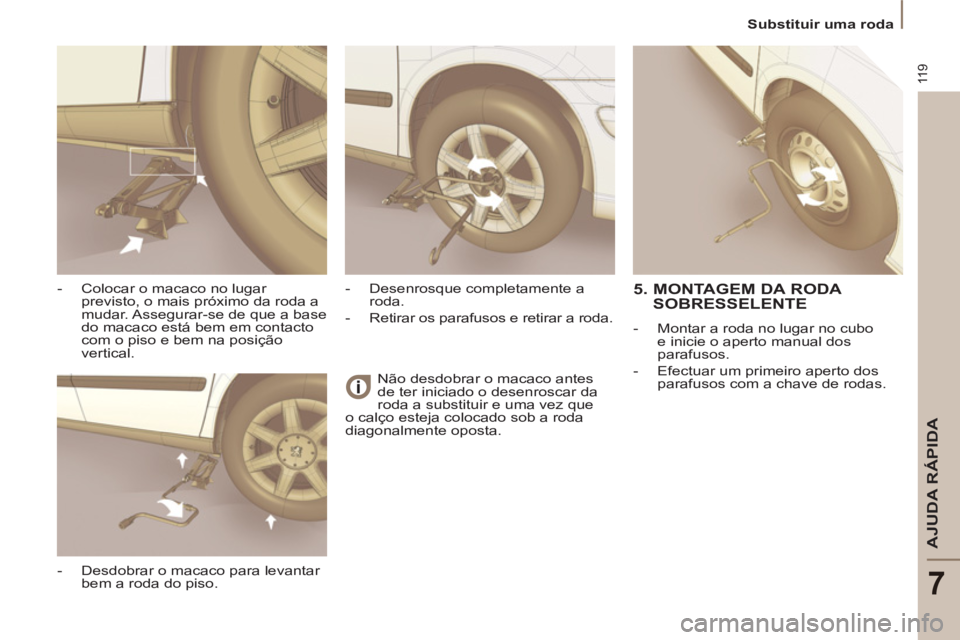

- Colocar o macaco no lugar
previsto, o mais próximo da roda a
mudar. Assegurar-se de que a base
do macaco está bem em contacto
com o piso e bem na posição
vertical.
- Desdobrar o macaco para levantar
bem a roda do piso.
- Desenrosque completamente a
roda.
- Retirar os parafusos e retirar a roda.
5. MONTAGEM DA RODA
SOBRESSELENTE
- Montar a roda no lugar no cubo
e inicie o aperto manual dos
parafusos.
- Efectuar um primeiro aperto dos
parafusos com a chave de rodas.

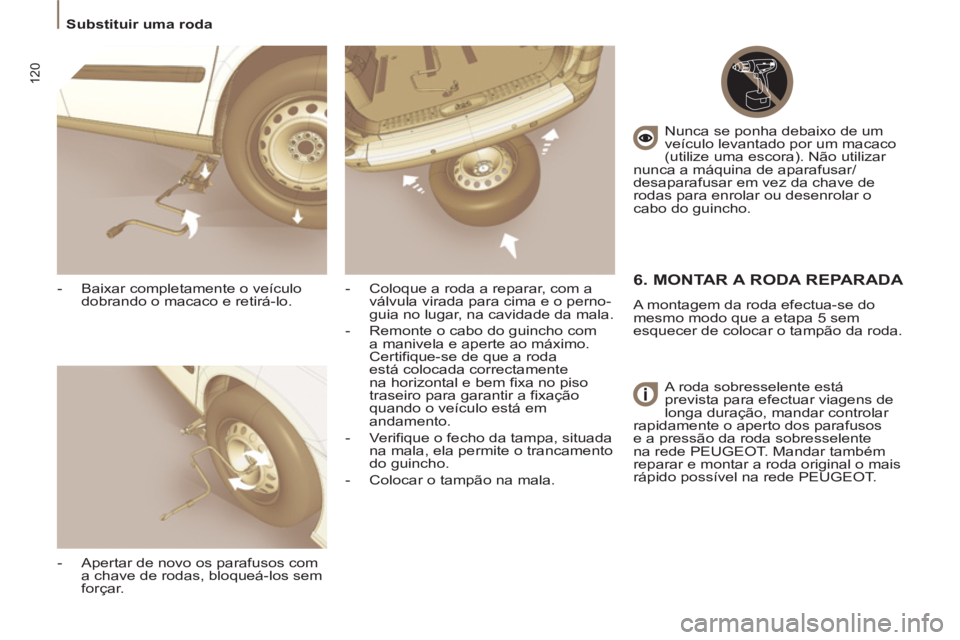

Page 122 of 234
120
Substituir uma roda
- Baixar completamente o veículo
dobrando o macaco e retirá-lo.
- Apertar de novo os parafusos com
a chave de rodas, bloqueá-los sem
forçar.
- Coloque a roda a reparar, com a
válvula virada para cima e o perno-
guia no lugar, na cavidade da mala.
- Remonte o cabo do guincho com
a manivela e aperte ao máximo.
Certifique-se de que a roda
está colocada correctamente
na horizontal e bem fixa no piso
traseiro para garantir a fixação
quando o veículo está em
andamento.
- Verifique o fecho da tampa, situada
na mala, ela permite o trancamento
do guincho.
- Colocar o tampão na mala. Nunca se ponha debaixo de um
veículo levantado por um macaco
(utilize uma escora). Não utilizar
nunca a máquina de aparafusar/
desaparafusar em vez da chave de
rodas para enrolar ou desenrolar o
cabo do guincho.
6. MONTAR A RODA REPARADA
A montagem da roda efectua-se do
mesmo modo que a etapa 5 sem
esquecer de colocar o tampão da roda.
A roda sobresselente está
prevista para efectuar viagens de
longa duração, mandar controlar
rapidamente o aperto dos parafusos
e a pressão da roda sobresselente
na rede PEUGEOT. Mandar também
reparar e montar a roda original o mais
rápido possível na rede PEUGEOT.
Page 123 of 234
121
AJUDA RÁPIDA
7
Substituir uma lâmpada

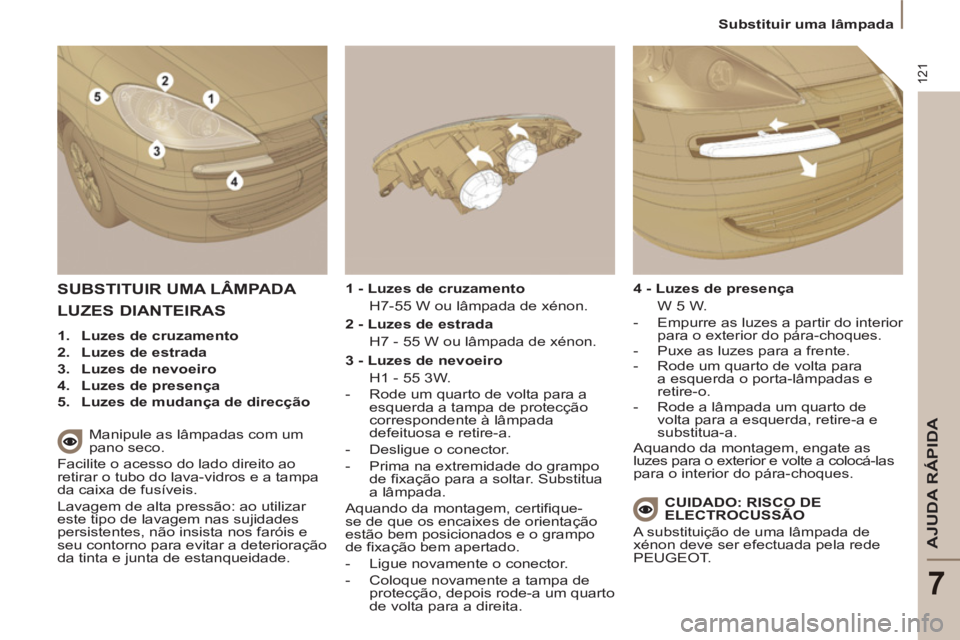

SUBSTITUIR UMA LÂMPADA
Manipule as lâmpadas com um
pano seco.
Facilite o acesso do lado direito ao
retirar o tubo do lava-vidros e a tampa
da caixa de fusíveis.
Lavagem de alta pressão: ao utilizar
este tipo de lavagem nas sujidades
persistentes, não insista nos faróis e
seu contorno para evitar a deterioração
da tinta e junta de estanqueidade.
2 - Luzes de estrada
H7 - 55 W ou lâmpada de xénon.
- Rode um quarto de volta para a
esquerda a tampa de protecção
correspondente à lâmpada
defeituosa e retire-a.
- Desligue o conector.
- Prima na extremidade do grampo
de fixação para a soltar. Substitua
a lâmpada.
Aquando da montagem, certifique-
se de que os encaixes de orientação
estão bem posicionados e o grampo
de fixação bem apertado.
- Ligue novamente o conector.
- Coloque novamente a tampa de
protecção, depois rode-a um quarto
de volta para a direita.
3 - Luzes de nevoeiro
H1 - 55 3W.
LUZES DIANTEIRAS
1. Luzes de cruzamento
2. Luzes de estrada
3. Luzes de nevoeiro
4. Luzes de presença
5. Luzes de mudança de direcção
1 - Luzes de cruzamento
H7-55 W ou lâmpada de xénon.
4 - Luzes de presença
W 5 W.
- Empurre as luzes a partir do interior
para o exterior do pára-choques.
- Puxe as luzes para a frente.
- Rode um quarto de volta para
a esquerda o porta-lâmpadas e
retire-o.
- Rode a lâmpada um quarto de
volta para a esquerda, retire-a e
substitua-a.
Aquando da montagem, engate as
luzes para o exterior e volte a colocá-las
para o interior do pára-choques.
CUIDADO: RISCO DE
ELECTROCUSSÃO
A substituição de uma lâmpada de
xénon deve ser efectuada pela rede
PEUGEOT .
Page 124 of 234
122
Substituir uma lâmpada

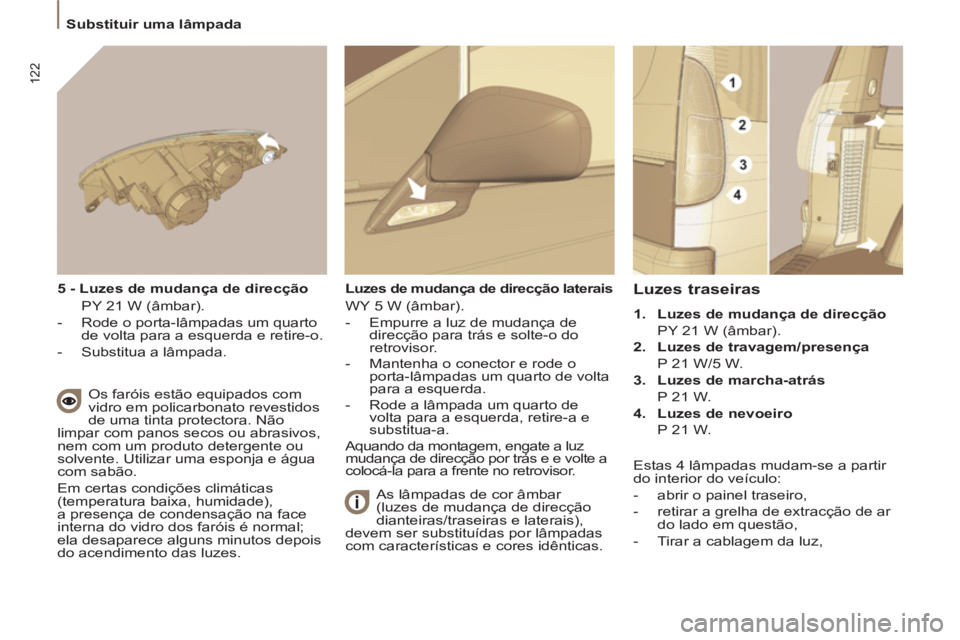

Luzes traseiras
1.
Luzes de mudança de direcção
PY 21 W (âmbar).
2.
Luzes de travagem/presença
P 21 W/5 W.
3.
Luzes de marcha-atrás
P 21 W.
4.
Luzes de nevoeiro
P 21 W.
5 - Luzes de mudança de direcção
PY 21 W (âmbar).
- Rode o porta-lâmpadas um quarto
de volta para a esquerda e retire-o.
- Substitua a lâmpada.
Os faróis estão equipados com
vidro em policarbonato revestidos
de uma tinta protectora. Não
limpar com panos secos ou abrasivos,
nem com um produto detergente ou
solvente. Utilizar uma esponja e água
com sabão.
Em certas condições climáticas
(temperatura baixa, humidade),
a presença de condensação na face
interna do vidro dos faróis é normal;
ela desaparece alguns minutos depois
do acendimento das luzes.
Luzes de mudança de direcção laterais
WY 5 W (âmbar).
- Empurre a luz de mudança de
direcção para trás e solte-o do
retrovisor.
- Mantenha o conector e rode o
porta-lâmpadas um quarto de volta
para a esquerda.
- Rode a lâmpada um quarto de
volta para a esquerda, retire-a e
substitua-a.
Aquando da montagem, engate a luz
mudança de direcção por trás e e volte a
colocá-la para a frente no retrovisor.
As lâmpadas de cor âmbar
(luzes de mudança de direcção
dianteiras/traseiras e laterais),
devem ser substituídas por lâmpadas
com características e cores idênticas.
Estas 4 lâmpadas mudam-se a partir
do interior do veículo:
- abrir o painel traseiro,
- retirar a grelha de extracção de ar
do lado em questão,
- Tirar a cablagem da luz ,
Page 125 of 234
123
AJUDA RÁPIDA
7
Substituir uma lâmpada

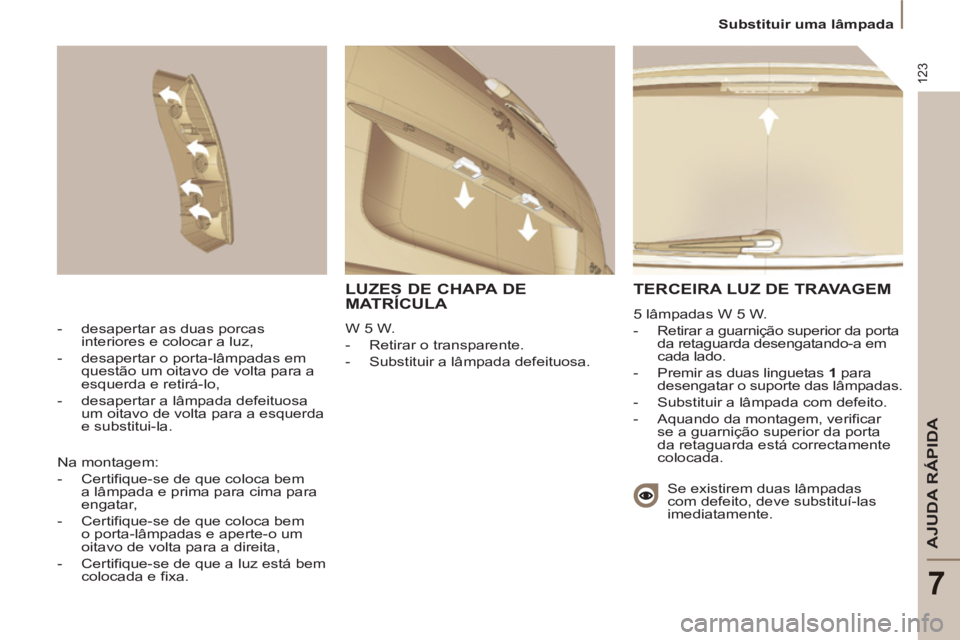

TERCEIRA LUZ DE TRAVAGEM
5 lâmpadas W 5 W.
- Retirar a guarnição superior da porta
da retaguarda desengatando-a em
cada lado.
- Premir as duas linguetas 1
para
desengatar o suporte das lâmpadas.
- Substituir a lâmpada com defeito.
- Aquando da montagem, verificar
se a guarnição superior da porta
da retaguarda está correctamente
colocada.
- desapertar as duas porcas
interiores e colocar a luz,
- desapertar o porta-lâmpadas em
questão um oitavo de volta para a
esquerda e retirá-lo,
- desapertar a lâmpada defeituosa
um oitavo de volta para a esquerda
e substitui-la.
Se existirem duas lâmpadas
com defeito, deve substituí-las
imediatamente. Na montagem:
- Certifique-se de que coloca bem
a lâmpada e prima para cima para
engatar,
- Certifique-se de que coloca bem
o porta-lâmpadas e aperte-o um
oitavo de volta para a direita,
- Certifique-se de que a luz está bem
colocada e fixa.
LUZES DE CHAPA DE
MATRÍCULA
W 5 W.
- Retirar o transparente.
- Substituir a lâmpada defeituosa.
Page 126 of 234
124
Substituir um fusível

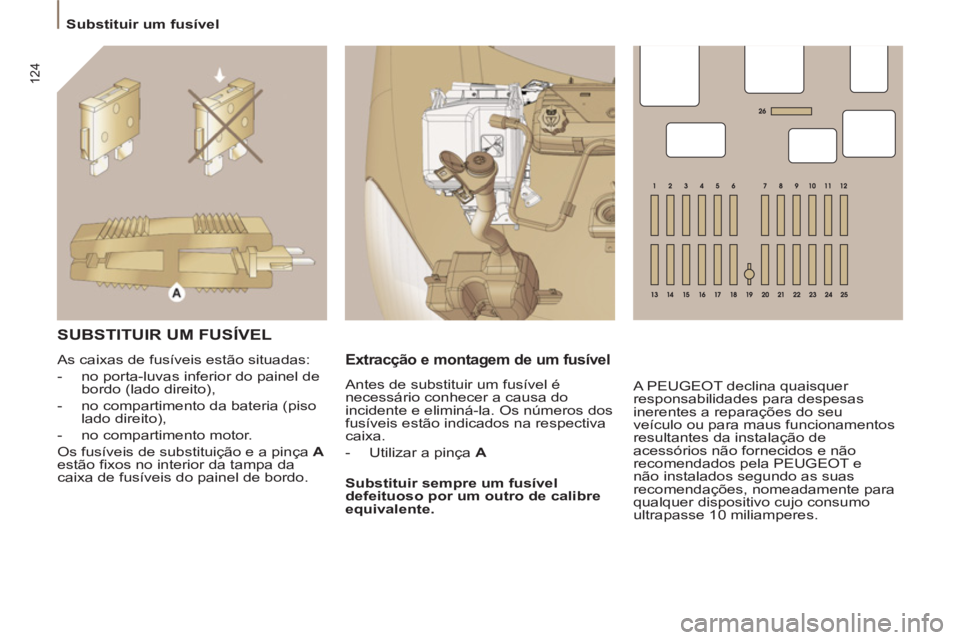

SUBSTITUIR UM FUSÍVEL
As caixas de fusíveis estão situadas:
- no porta-luvas inferior do painel de
bordo (lado direito),
- no compartimento da bateria (piso
lado direito),
- no compartimento motor.
Os fusíveis de substituição e a pinça A
estão fixos no interior da tampa da
caixa de fusíveis do painel de bordo. Antes de substituir um fusível é
necessário conhecer a causa do
incidente e eliminá-la. Os números dos
fusíveis estão indicados na respectiva
caixa.
- Utilizar a pinça A
Substituir sempre um fusível
defeituoso por um outro de calibre
equivalente.
Extracção e montagem de um fusível
A PEUGEOT declina quaisquer
responsabilidades para despesas
inerentes a reparações do seu
veículo ou para maus funcionamentos
resultantes da instalação de
acessórios não fornecidos e não
recomendados pela PEUGEOT e
não instalados segundo as suas
recomendações, nomeadamente para
qualquer dispositivo cujo consumo
ultrapasse 10 miliamperes.
Page 127 of 234
125
AJUDA RÁPIDA
7
Substituir um fusível
FUSÍVEIS DO PAINEL DE BORDO
- Abrir o porta-luvas inferior, lado direito.
- Retirar a tampa para aceder aos fusíveis.
N°
Intensidade
(Amperes)
Funções
1
15
Limpa-vidros traseiro.
2
- Não utilizado.
3
5
Calculador do airbag.
4
10
Sensor de ângulo do volante, Tomada de diagnóstico, Sensor ESP, Climatização manual,
Contactor embraiagem, Altura dos faróis, Bomba do filtro de partículas, Retrovisor interior
electrocromático.
5
30
Retrovisores de comando eléctrico, Motor do elevador dos vidros passageiro, Tecto de abrir na fila 1.
6
30
Alimentação elevadores dos vidros dianteiros.
7
5
Luzes do tecto, Luz do porta-luvas, Luzes dos espelhos de cortesia.
8
20
Ecrã multifunções, Avisador sonoro de alarme do anti-roubo, Auto-rádio, Carregador de CDs,
Rádio-telefone, Calculador aditivo de gasóleo, Calculador de detecção de pressão insuficiente,
calculador do módulo das portas deslizantes.
9
30
Isqueiro.
10
15
Comutação no volante, Caixa de serviço do reboque.
11
15
Tomada de diagnóstico, Contactor anti-roubo, Caixa de velocidades automática (4 velocidades).
12
15
Caixa de memorização do banco do condutor, Banco eléctrico do passageiro, Calculador do airbag, Calculador de ajuda ao
estacionamento, Botões das portas laterais corrediças, Kit de mãos-livres, Caixa de velocidades automática (6 velocidades).
13
5
Caixa de serviço do motor, Caixa de serviço do reboque.
14
15
Sensor de chuva, Climatização automática, Quadro de bordo, Tectos de abrir, Caixa de
indicadores luminosos do conta-quilómetros, Comando rádio-telemática.
15
30
Trancamento fechadura passageiro.
16
30
Trancamento/destrancamento das portas.
17
40
Óculo traseiro térmico.
Page 128 of 234
126
Substituir um fusível

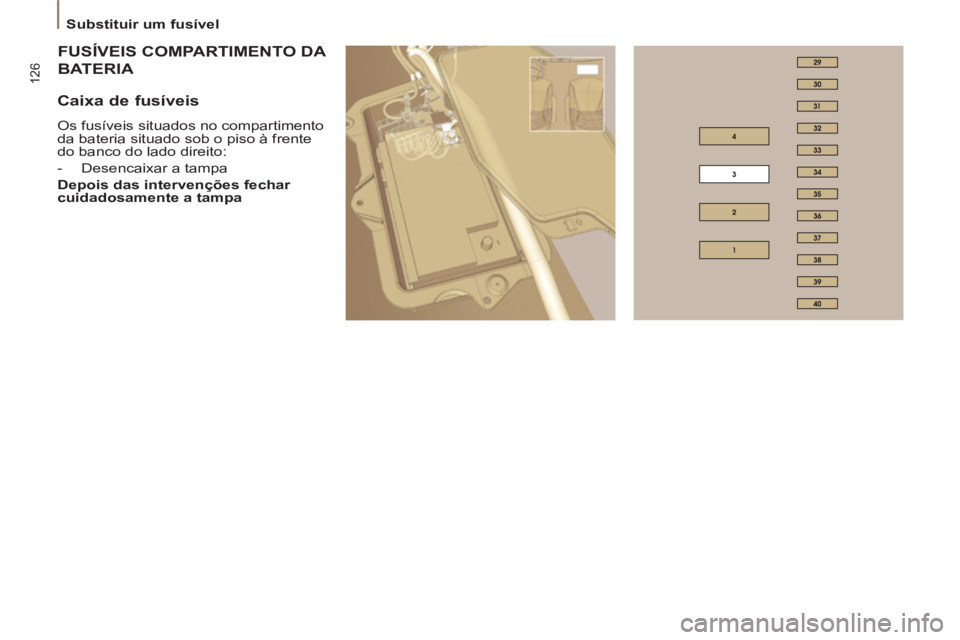

FUSÍVEIS COMPARTIMENTO DA
FUSÍV
ATERIA BAT
Caixa de fusíveis
Os fusíveis situados no compartimento
da bateria situado sob o piso à frente
do banco do lado direito:
- Desencaixar a tampa
Depois das intervenções fechar
cuidadosamente a tampa
Page 129 of 234
127
AJUDA RÁPIDA
Substituir um fusível

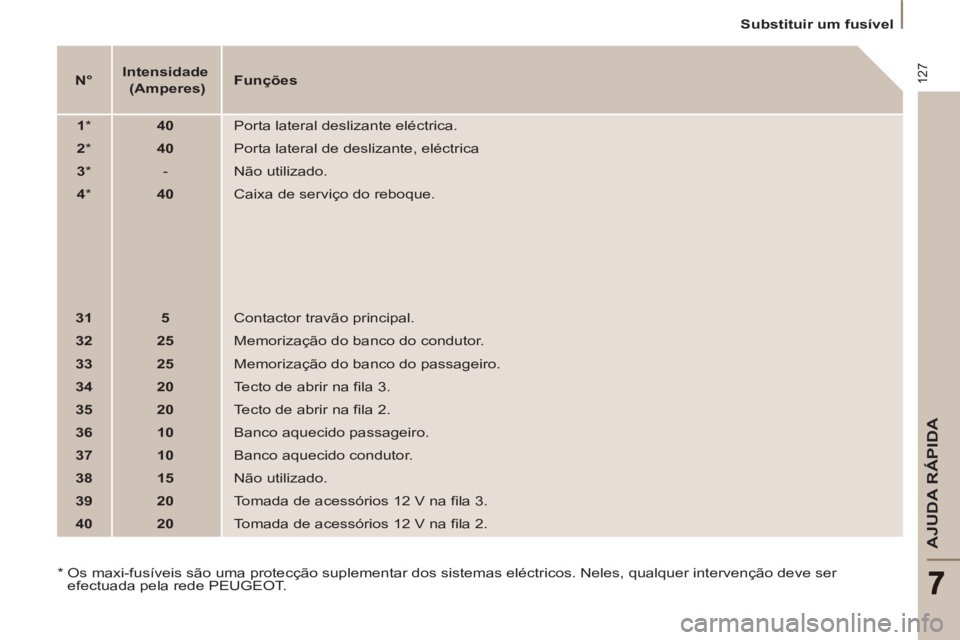

N°
Intensidade
(Amperes)
Funções
1
*
40
Porta lateral deslizante eléctrica.
2
*
40
Porta lateral de deslizante, eléctrica
3
*
- Não utilizado.
4
*
40
Caixa de serviço do reboque.
31
5
Contactor travão principal.
32
25
Memorização do banco do condutor.
33
25
Memorização do banco do passageiro.
34
20
Tecto de abrir na fila 3.
35
20
Tecto de abrir na fila 2.
36
10
Banco aquecido passageiro.
37
10
Banco aquecido condutor.
38
15
Não utilizado.
39
20
Tomada de acessórios 12 V na fila 3.
40
20
Tomada de acessórios 12 V na fila 2.
*
Os maxi-fusíveis são uma protecção suplementar dos sistemas eléctricos. Neles, qualquer intervenção deve ser
efectuada pela rede PEUGEOT.
Page 130 of 234
128
Substituir um fusível

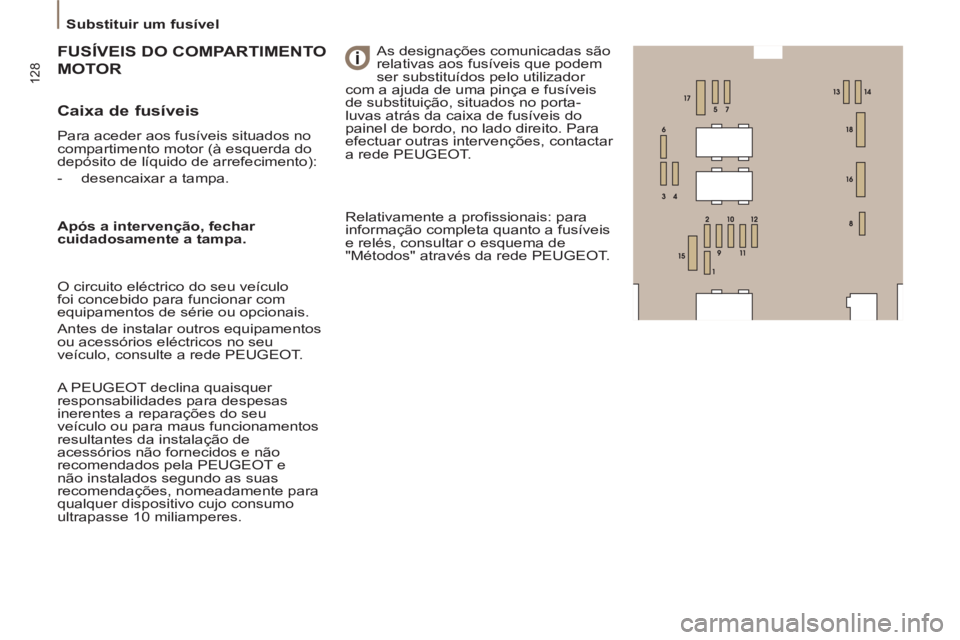

Caixa de fusíveis
Para aceder aos fusíveis situados no
compartimento motor (à esquerda do
depósito de líquido de arrefecimento):
- desencaixar a tampa.
FUSÍVEIS DO COMPARTIMENTO
FUSÍV
OTORMOT
As designações comunicadas são
relativas aos fusíveis que podem
ser substituídos pelo utilizador
com a ajuda de uma pinça e fusíveis
de substituição, situados no porta-
luvas atrás da caixa de fusíveis do
painel de bordo, no lado direito. Para
efectuar outras intervenções, contactar
a rede PEUGEOT.
Após a intervenção, fechar
cuidadosamente a tampa.
O circuito eléctrico do seu veículo
foi concebido para funcionar com
equipamentos de série ou opcionais.
Antes de instalar outros equipamentos
ou acessórios eléctricos no seu
veículo, consulte a rede PEUGEOT.
A PEUGEOT declina quaisquer
responsabilidades para despesas
inerentes a reparações do seu
veículo ou para maus funcionamentos
resultantes da instalação de
acessórios não fornecidos e não
recomendados pela PEUGEOT e
não instalados segundo as suas
recomendações, nomeadamente para
qualquer dispositivo cujo consumo
ultrapasse 10 miliamperes. Relativamente a profissionais: para
informação completa quanto a fusíveis
e relés, consultar o esquema de
"Métodos" através da rede PEUGEOT.
