Changer une roue
Ne déployez le cric qu’après avoir
amorcé le dévissage de la roue
à changer, et une fois la cale en
place sous la roue diagonalement
opposée.

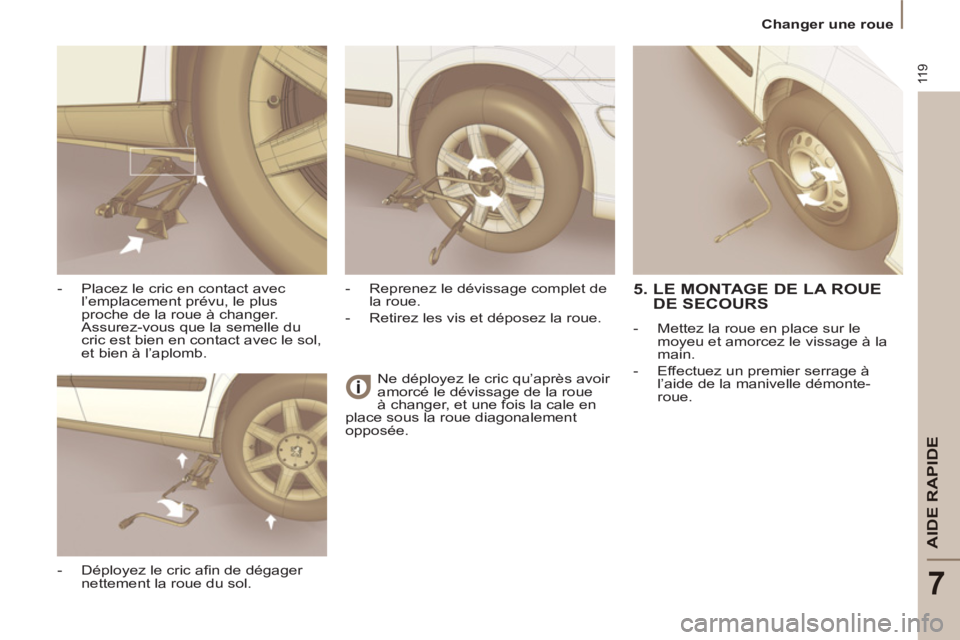

- Placez le cric en contact avec
l’emplacement prévu, le plus
proche de la roue à changer.
Assurez-vous que la semelle du
cric est bien en contact avec le sol,
et bien à l’aplomb.
- Déployez le cric afi n de dégager
nettement la roue du sol.
- Reprenez le dévissage complet de
la roue.
- Retirez les vis et déposez la roue.
5. LE MONTAGE DE LA ROUE
DE SECOURS
- Mettez la roue en place sur le
moyeu et amorcez le vissage à la
main.
- Effectuez un premier serrage à
l’aide de la manivelle démonte-
roue.
Page 122 of 234
120
Changer une roue

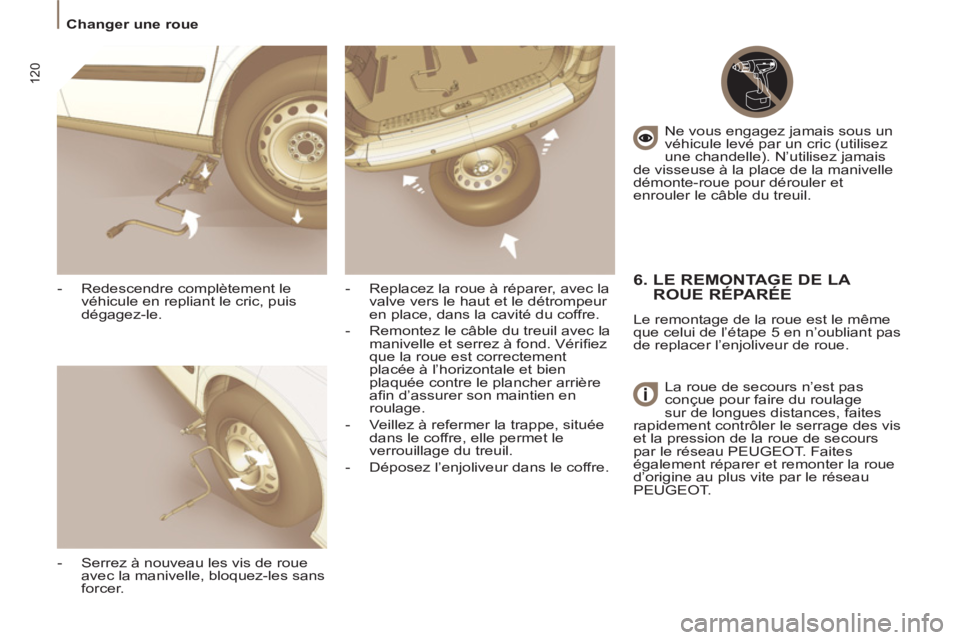

- Redescendre complètement le
véhicule en repliant le cric, puis
dégagez-le.
- Serrez à nouveau les vis de roue
avec la manivelle, bloquez-les sans
forcer.
- Replacez la roue à réparer, avec la
valve vers le haut et le détrompeur
en place, dans la cavité du coffre.
- Remontez le câble du treuil avec la
manivelle et serrez à fond. Vérifi ez
que la roue est correctement
placée à l’horizontale et bien
plaquée contre le plancher arrière
afi n d’assurer son maintien en
roulage.
- Veillez à refermer la trappe, située
dans le coffre, elle permet le
verrouillage du treuil.
- Déposez l’enjoliveur dans le coffre. Ne vous engagez jamais sous un
véhicule levé par un cric (utilisez
une chandelle). N’utilisez jamais
de visseuse à la place de la manivelle
démonte-roue pour dérouler et
enrouler le câble du treuil.
6. LE REMONTAGE DE LA
ROUE RÉPARÉE
Le remontage de la roue est le même
que celui de l’étape 5 en n’oubliant pas
de replacer l’enjoliveur de roue.
La roue de secours n’est pas
conçue pour faire du roulage
sur de longues distances, faites
rapidement contrôler le serrage des vis
et la pression de la roue de secours
par le réseau PEUGEOT. Faites
également réparer et remonter la roue
d’origine au plus vite par le réseau
PEUGEOT.
Page 123 of 234
121
AIDE RAPIDE
7
Changer une lampe
CHANGER UNE LAMPE
Manipulez les lampes avec un
chiffon sec.
Facilitez vous l’accès côté droit en
retirant le tuyau de lave-vitre et le
couvercle de la boîte de fusibles.
Lavage haute-pression : en utilisant
ce type de lavage sur des salissures
persistantes, n’insistez pas sur les
projecteurs, les feux et leur contour
pour éviter de détériorer leur vernis et
leur joint d’étanchéité.
2 - Feux de route
H7-55W ou lampe au xénon.
- Tournez d’un quart de tour à
gauche le couvercle de protection
correspondant à la lampe
défectueuse et retirez-le.
- Débranchez le connecteur.
- Appuyez sur l’extrémité de l’agrafe
de fi xation pour la dégager.
Remplacez la lampe.
Lors du remontage, assurez-vous de la
bonne position des crans d’orientation
et du bon verrouillage de l’agrafe de
fi xation.
- Rebranchez le connecteur.
- Reposez le couvercle de protection,
puis tournez-le d’un quart de tour à
droite.
3 - Projecteurs antibrouillard
H1-55 3W.
FEUX AVANT
1.
Feux de croisement
2.
Feux de route
3.
Projecteurs antibrouillard
4.
Feux de position
5.
Indicateurs de direction
1 - Feux de croisement
H7-55W ou lampe au xénon.
4 - Feux de position
W 5 W.
- Poussez le feu de l’intérieur vers
l’extérieur du pare-chocs.
- Tirez le feu vers l’avant.
- Tournez d’un quart de tour à
gauche le porte-lampe et retirez-le.
- Tournez d’un quart de tour à
gauche la lampe, retirez-la et
remplacez-la.
Lors du remontage, engagez le feu
vers l’extérieur et ramenez-le vers
l’intérieur du pare-chocs.
ATTENTION : RISQUE
D’ELECTROCUTION
Le remplacement d’une lampe au
xénon doit être effectué par le réseau
PEUGEOT .
Page 124 of 234
122
Changer une lampe
Feux arrière

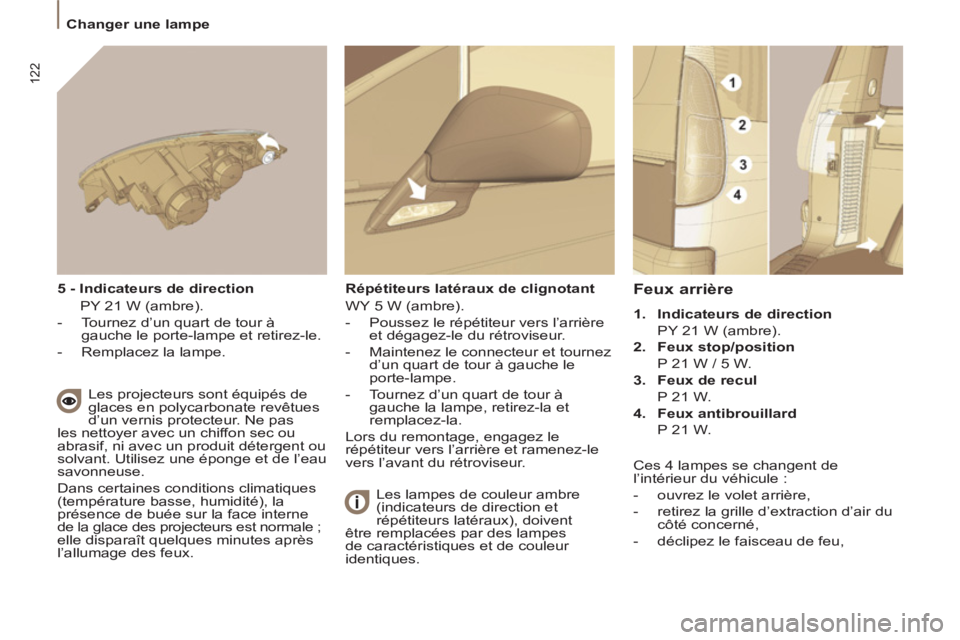

1.Indicateurs de direction
PY 21 W (ambre).
2.Feux stop/position
P 21 W / 5 W.
3.Feux de recul
P21W.
4. Feux antibrouillard
P 21 W.
5 - Indicateurs de direction
PY 21 W (ambre).
- Tournez d’un quart de tour à
gauche le porte-lampe et retirez-le.
- Remplacez la lampe.
Les projecteurs sont équipés de
glaces en polycarbonate revêtues
d’un vernis protecteur. Ne pas
les nettoyer avec un chiffon sec ou
abrasif, ni avec un produit détergent ou
solvant. Utilisez une éponge et de l’eau
savonneuse.
Dans certaines conditions climatiques
(température basse, humidité), la
présence de buée sur la face interne
de la glace des projecteurs est normale ; elle disparaît quelques minutes après
l’allumage des feux.
Répétiteurs latéraux de clignotant
WY 5 W (ambre).
- Poussez le répétiteur vers l’arrière
et dégagez-le du rétroviseur.
- Maintenez le connecteur et tournez
d’un quart de tour à gauche le
porte-lampe.
- Tournez d’un quart de tour à
gauche la lampe, retirez-la et
remplacez-la.
Lors du remontage, engagez le
répétiteur vers l’arrière et ramenez-le
vers l’avant du rétroviseur.
Les lampes de couleur ambre
(indicateurs de direction et
répétiteurs latéraux), doivent
être remplacées par des lampes
de caractéristiques et de couleur
identiques.
Ces 4 lampes se changent de
l’intérieur du véhicule :
- ouvrez le volet arrière,
- retirez la
grille d’extraction d’air du côté concerné,
- décli
pez le faisceau de feu,
Page 125 of 234
123
AIDE RAPIDE
7
Changer une lampe
TROISIÈME FEU STOP
5 lampes W 5 W.
- Déposez la garniture supérieure
du volet arrière en la déclipant de
chaque côté.
- Pincez les deux languettes 1
pour
dégager le porte-lampes.
- Remplacez la lampe défectueuse.
- Au remontage, veillez à la bonne
remise en place de la garniture
supérieure du volet arrière.
- dévissez les deux écrous intérieurset déposez le feu,
-
dévissez d’un huitième de tour à gauche le porte-lampe concerné etretirez-le,
-
dévissez d’un huitième de tour à gauche la lampe défectueuse et remplacez-la.
À partir de deux lampes
défectueuses, vous devez
immédiatement les remplacer.
Au remontage :
- veillez à bien positionner la
lampe et appuyez dessus pour l’enclencher,
- veillez
à bien positionner le porte-lampe et revissez d’un huitième de
tour à droite,
- veillez à la bonne mise en place et
fi x
ation du feu.
FEUX DE PLAQUE
MINÉRALOGIQUE
W 5 W.
- Retirez le transparent.
- Remplacez la lampe défectueuse.
Page 126 of 234
124
Changer un fusible
CHANGER UN FUSIBLE
Les boîtes à fusibles sont placées
dans :
- la boîte à gants inférieure de la
planche de bord (côté droit),
- le compartiment batterie (plancher
côté droit),
- le compartiment moteur.

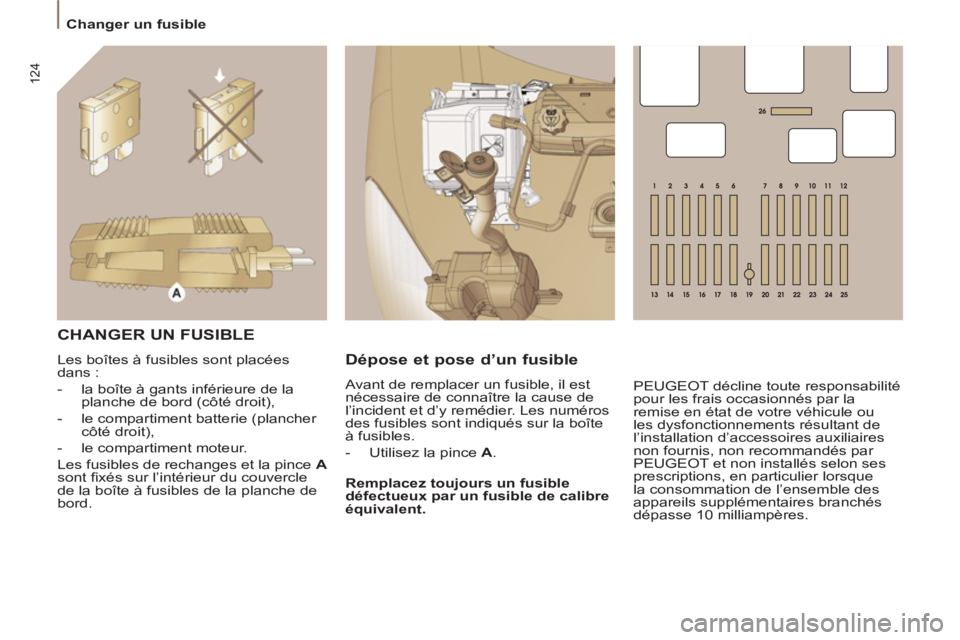

Les fusibles de rechanges et la pince A
sont fi xés sur l’intérieur du couvercle
de la boîte à fusibles de la planche de
bord. Avant de remplacer un fusible, il est
nécessaire de connaître la cause de
l’incident et d’y remédier. Les numéros
des fusibles sont indiqués sur la boîte
à fusibles.
- Utilisez la pince A
.
Remplacez toujours un fusible
défectueux par un fusible de calibre
équivalent.
Dépose et pose d’un fusible
PEUGEOT décline toute responsabilité
pour les frais occasionnés par la
remise en état de votre véhicule ou
les dysfonctionnements résultant de
l’installation d’accessoires auxiliaires
non fournis, non recommandés par
PEUGEOT et non installés selon ses
prescriptions, en particulier lorsque
la consommation de l’ensemble des
appareils supplémentaires branchés
dépasse 10 milliampères.
Page 127 of 234
125
AIDE RAPIDE
7
Changer un fusible

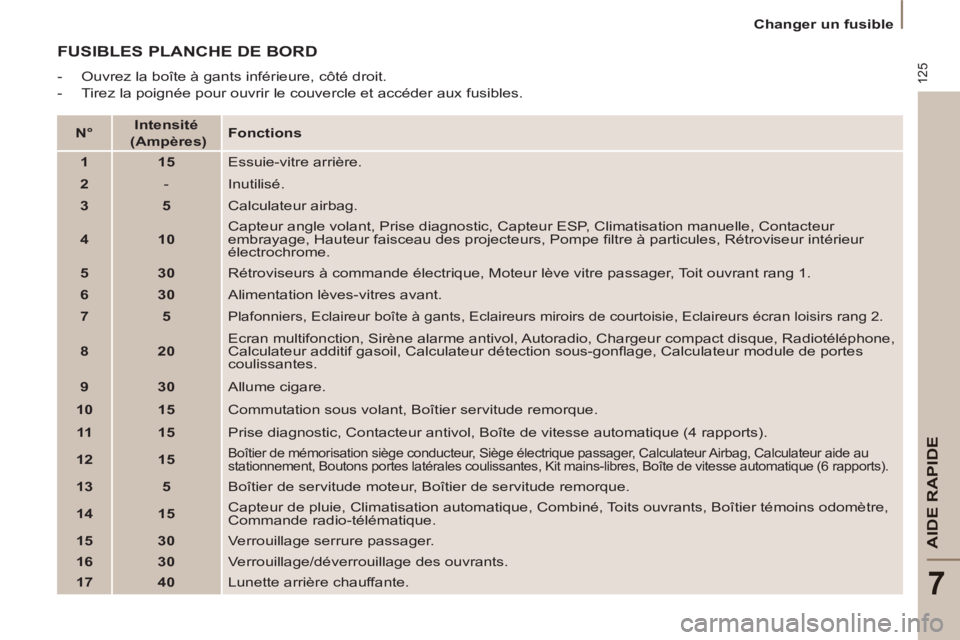

FUSIBLES PLANCHE DE BORD
- Ouvrez la boîte à gants inférieure, côté droit.
- Tirez la poignée pour ouvrir le couvercle et accéder aux fusibles.
N°
Intensité
(Ampères)
Fonctions
1
15
Essuie-vitre arrière.
2
- Inutilisé.
3
5
Calculateur airbag.
4
10
Capteur angle volant, Prise diagnostic, Capteur ESP, Climatisation manuelle, Contacteur
embrayage, Hauteur faisceau des projecteurs, Pompe fi ltre à particules, Rétroviseur intérieur
électrochrome.
5
30
Rétroviseurs à commande électrique, Moteur lève vitre passager, Toit ouvrant rang 1.
6
30
Alimentation lèves-vitres avant.
7
5
Plafonniers, Eclaireur boîte à gants, Eclaireurs miroirs de courtoisie, Eclaireurs écran loisirs rang 2.
8
20
Ecran multifonction, Sirène alarme antivol, Autoradio, Chargeur compact disque, Radiotéléphone,
Calculateur additif gasoil, Calculateur détection sous-gonfl age, Calculateur module de portes
coulissantes.
9
30
Allume cigare.
10
15
Commutation sous volant, Boîtier servitude remorque.
11
15
Prise diagnostic, Contacteur antivol, Boîte de vitesse automatique (4 rapports).
12
15
Boîtier de mémorisation siège conducteur, Siège électrique passager, Calculateur Airbag, Calculateur aide au
stationnement, Boutons portes latérales coulissantes, Kit mains-libres, Boîte de vitesse automatique (6 rapports).
13
5
Boîtier de servitude moteur, Boîtier de servitude remorque.
14
15
Capteur de pluie, Climatisation automatique, Combiné, Toits ouvrants, Boîtier témoins odomètre,
Commande radio-télématique.
15
30
Verrouillage serrure passager.
16
30
Verrouillage/déverrouillage des ouvrants.
17
40
Lunette arrière chauffante.
Page 128 of 234
126
Changer un fusible
FUSIBLES COMPARTIMENT
BATTERIE
Boîte à fusibles

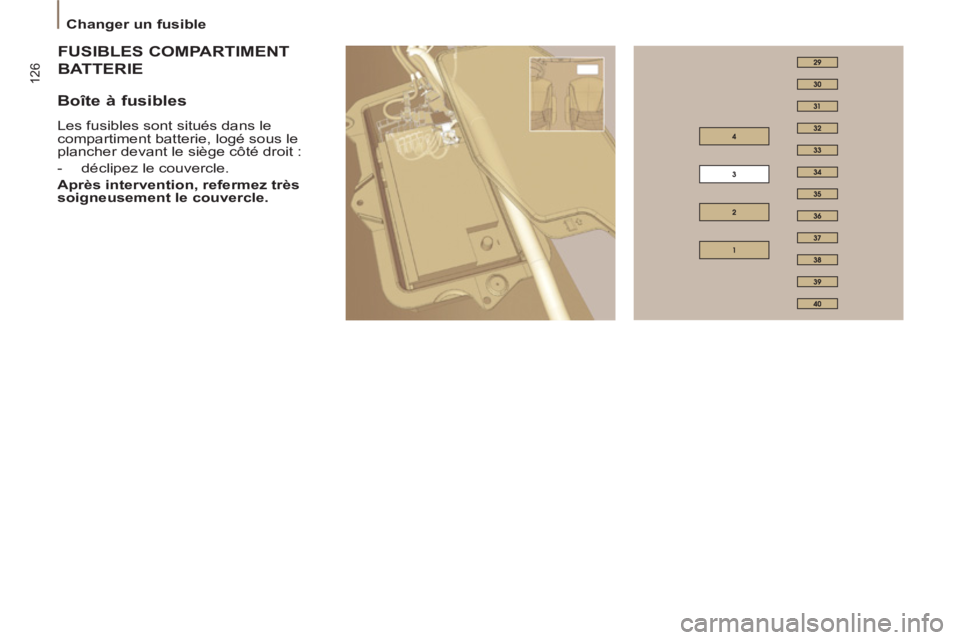

Les fusibles sont situés dans le
compartiment batterie, logé sous le
plancher devant le siège côté droit :
- déclipez le couvercle.
Après intervention, refermez très
soigneusement le couvercle.
Page 129 of 234
127
7
Changer un fusible
N°
Intensité
(Ampères)
Fonctions
1
*
40
Porte latérale coulissante électrique.
2
*
40
Porte latérale coulissante électrique.
3
*
- Inutilisé.
4
*
40
Boîtier servitude remorque.
31
5
Contacteur frein principal.
32
25
Mémorisation siège conducteur.
33
25
Mémorisation siège passager.
34
20
Toit ouvrant rang 3.
35
20
Toit ouvrant rang 2.
36
10
Siège chauffant passager.
37
10
Siège chauffant conducteur.
38
15
Inutilisé.
39
20
Prise accessoire 12 V rang 3.
40
20
Prise accessoire 12 V rang 2.
*
Les maxi fusibles sont une protection supplémentaire des systèmes électriques. Toute intervention doit être effectuée par
le réseau PEUGEOT.
Page 130 of 234
128
Changer un fusible
Boîte à fusibles
Pour accéder aux fusibles situés
dans le compartiment moteur (à
gauche du réservoir de liquide de
refroidissement) :
- déclipez le couvercle.
FUSIBLES COMPARTIMENT
MOTEUR Les désignations communiquées
ne sont que les fusibles qui
peuvent être changés par l’usager
à l’aide de la pince et des fusibles
de rechange, situés dans la boîte à
gants derrière la boîte à fusible de la
planche de bord, côté droit. Pour toute
autre intervention, rendez-vous dans le
réseau PEUGEOT.
Après intervention, refermez très
soigneusement le couvercle.
Le circuit électrique de votre véhicule
est conçu pour fonctionner avec les
équipements de série ou optionnels.
Avant d’installer d’autres équipements
ou accessoires électriques sur
votre véhicule, consultez le réseau
PEUGEOT.
PEUGEOT décline toute responsabilité
pour les frais occasionnés par la
remise en état de votre véhicule ou
les dysfonctionnements résultant de
l’installation d’accessoires auxiliaires
non fournis et non recommandés
par PEUGEOT et non installés selon
ses prescriptions, en particulier pour
tout appareil dont la consommation
dépasse 10 milliampères. À l’intention des professionnels : pour
l’information complète des fusibles et
relais, consultez la schématique des
«Méthodes» via la réseau PEUGEOT.
