AIDE RAPIDE
7

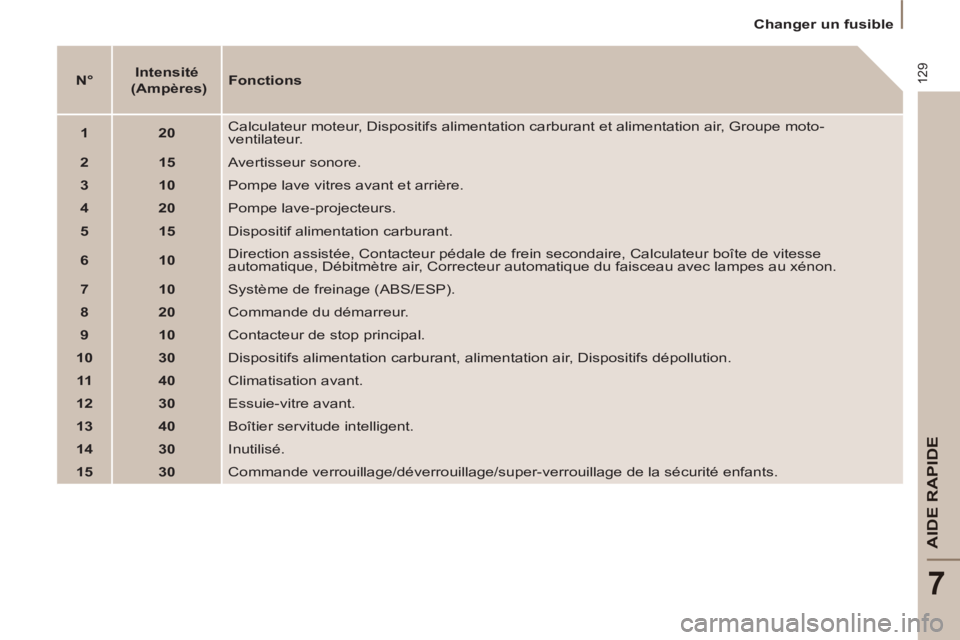

Changer un fusible



N°



Intensité
(Ampères)


Fonctions



1



20

Calculateur moteur, Dispositifs alimentation carburant et alimentation air, Groupe moto-
ventilateur.


2



15

Avertisseur sonore.


3



10

Pompe lave vitres avant et arrière.


4



20

Pompe lave-projecteurs.


5



15

Dispositif alimentation carburant.


6



10

Direction assistée, Contacteur pédale de frein secondaire, Calculateur boîte de vitesse
automatique, Débitmètre air, Correcteur automatique du faisceau avec lampes au xénon.


7



10

Système de freinage (ABS/ESP).


8



20

Commande du démarreur.


9



10

Contacteur de stop principal.


10



30

Dispositifs alimentation carburant, alimentation air, Dispositifs dépollution.


11



40

Climatisation avant.


12



30

Essuie-vitre avant.


13



40

Boîtier servitude intelligent.


14



30

Inutilisé.


15



30

Commande verrouillage/déverrouillage/super-verrouillage de la sécurité enfants.

130

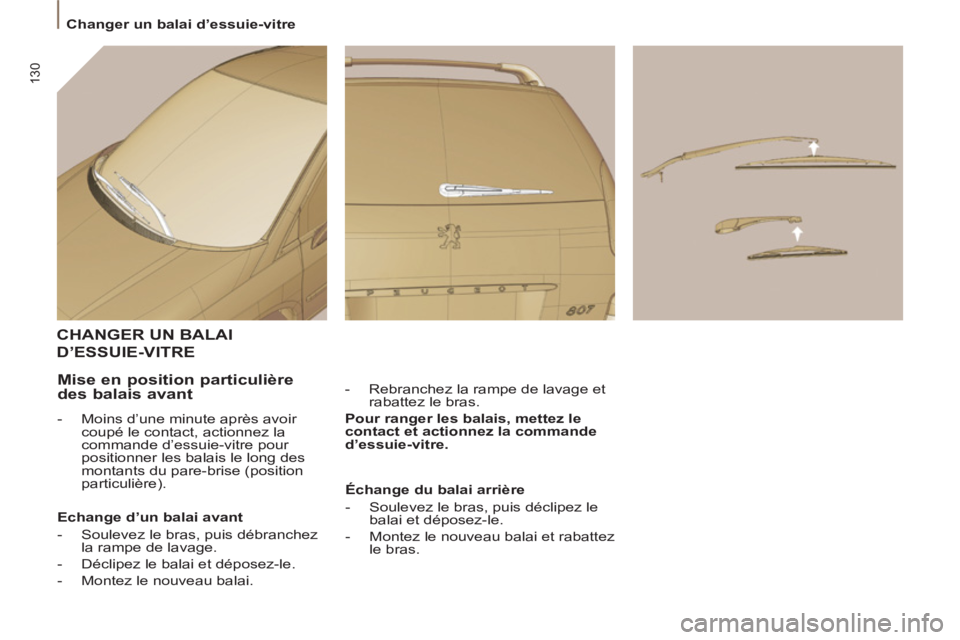

Changer un balai d’essuie-vitre

CHANGER UN BALAI
D’ESSUIE-VITRE


- Rebranchez la rampe de lavage et
rabattez le bras.

Pour ranger les balais, mettez le
contact et actionnez la commande
d’essuie-vitre.



Mise en position particulière
des balais avant


- Moins d’une minute après avoir
coupé le contact, actionnez la
commande d’essuie-vitre pour
positionner les balais le long des
montants du pare-brise (position
particulière).

Echange d’un balai avant


- Soulevez le bras, puis débranchez
la rampe de lavage.

- Déclipez le balai et déposez-le.

- Montez le nouveau balai.
Échange du balai arrière


- Soulevez le bras, puis déclipez le
balai et déposez-le.

- Montez le nouveau balai et rabattez
le bras.

131
AIDE RAPIDE
7


Se faire remorquer


Par l’arrière


- déclipez le haut du cache à l’aide
d’une pièce de monnaie,

- vissez l’anneau amovible de
remorquage jusqu’en butée.

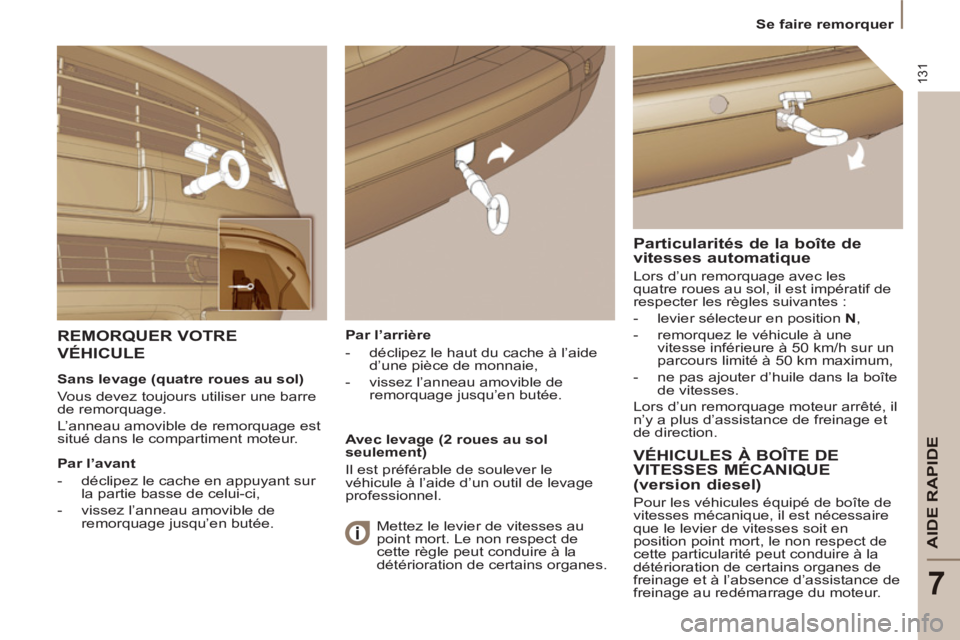

REMORQUER VOTRE
VÉHICULE
Particularités de la boîte de
vitesses automatique
Lors d’un remorquage avec les
quatre roues au sol, il est impératif de
respecter les règles suivantes :


- levier sélecteur en position N
,

- remorquez le véhicule à une
vitesse inférieure à 50 km/h sur un
parcours limité à 50 km maximum,

- ne pas ajouter d’huile dans la boîte
de vitesses.
Lors d’un remorquage moteur arrêté, il
n’y a plus d’assistance de freinage et
de direction.
Sans levage (quatre roues au sol)
Vous devez toujours utiliser une barre
de remorquage.
L’anneau amovible de remorquage est
situé dans le compartiment moteur.

Par l’avant


- déclipez le cache en appuyant sur
la partie basse de celui-ci,

- vissez l’anneau amovible de
remorquage jusqu’en butée.

Avec levage (2 roues au sol
seulement)
Il est préférable de soulever le
véhicule à l’aide d’un outil de levage
professionnel.

VÉHICULES À BOÎTE DE
VITESSES MÉCANIQUE
(version diesel)
Pour les véhicules équipé de boîte de
vitesses mécanique, il est nécessaire
que le levier de vitesses soit en
position point mort, le non respect de
cette particularité peut conduire à la
détérioration de certains organes de
freinage et à l’absence d’assistance de
freinage au redémarrage du moteur. Mettez le levier de vitesses au
point mort. Le non respect de
cette règle peut conduire à la
détérioration de certains organes.

Caractéristiques techniques Diesel

132

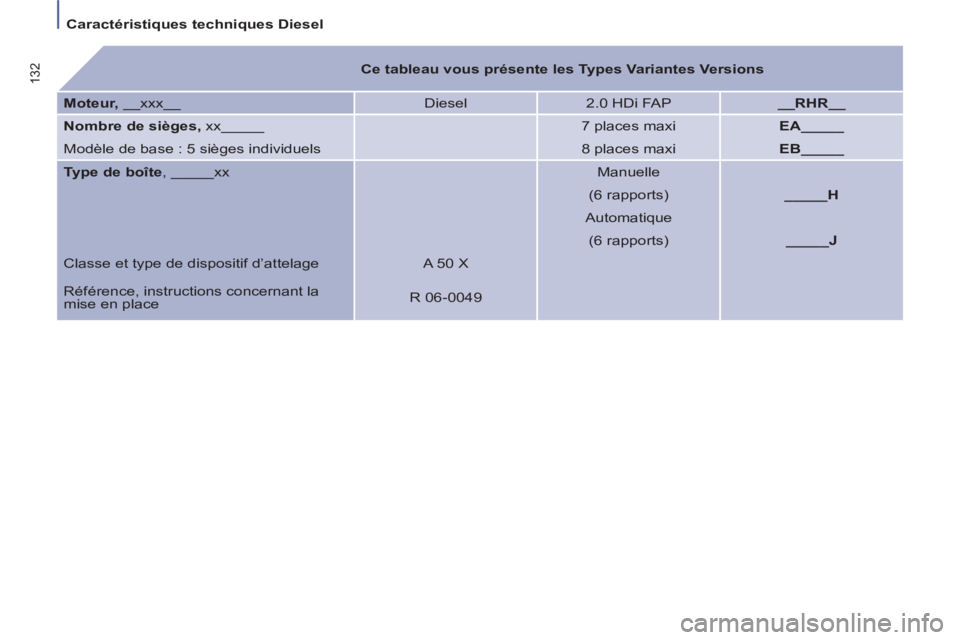

Ce tableau vous présente les Types Variantes Versions



Moteur,
__xxx__ Diesel
2.0 HDi FAP
__RHR__


Nombre de sièges,
xx_____
7 places maxi
EA_____

Modèle de base : 5 sièges individuels
8 places maxi
EB_____


Type de boîte
, _____xx
Manuelle

(6 rapports)
_____H


Automatique

(6 rapports)
_____J

Classe et type de dispositif d’attelage A 50 X
Référence, instructions concernant la
mise en place R 06-0049

133


Caractéristiques techniques Diesel

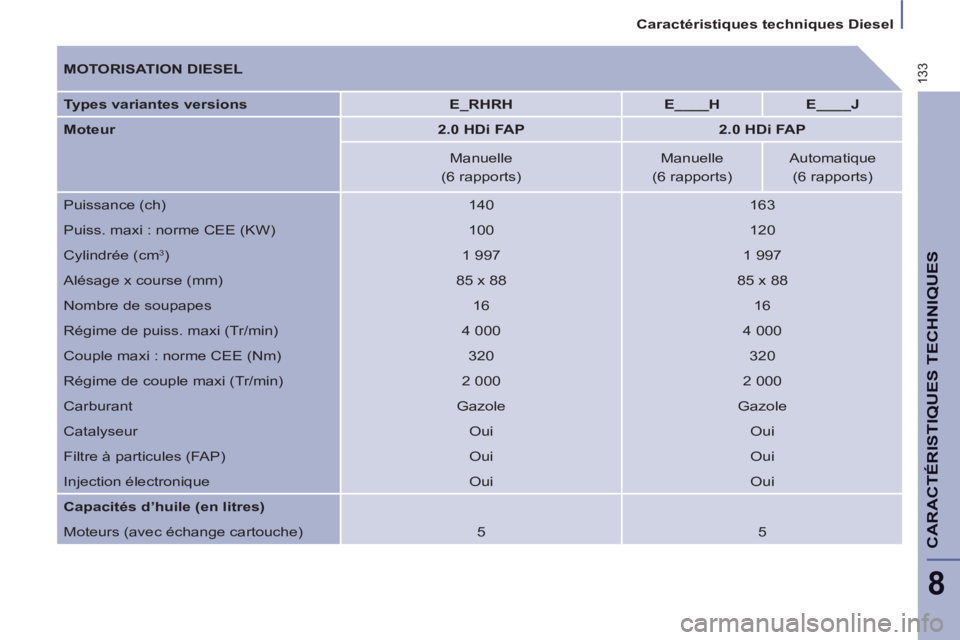

CARACTÉRISTIQUES TECHNIQUE
S
8



MOTORISATION DIESEL



Types variantes versions


E_RHRH



E____H



E____J



Moteur


2.0 HDi FAP



2.0 HDi FAP




Manuelle
Manuelle
Automatique

(6 rapports)
(6 rapports)
(6 rapports)
Puissance (ch)
140
163
Puiss. maxi : norme CEE (KW)
100
120
Cylindrée (cm
3
)
1 997
1 997
Alésage x course (mm)
85 x 88
85 x 88
Nombre de soupapes
16
16
Régime de puiss. maxi (Tr/min)
4 000
4 000
Couple maxi : norme CEE (Nm)
320
320
Régime de couple maxi (Tr/min)
2 000
2 000
Carburant
Gazole
Gazole
Catalyseur
Oui
Oui
Filtre à particules (FAP)
Oui
Oui
Injection électronique
Oui
Oui

Capacités d’huile (en litres)

Moteurs (avec échange cartouche)
5
5

Caractéristiques techniques Diesel

134

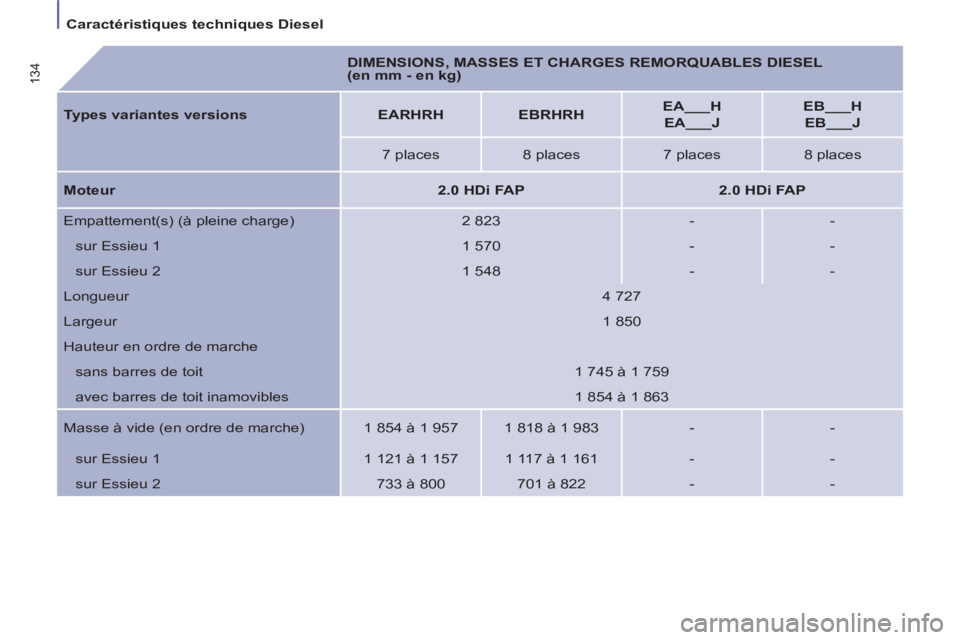

DIMENSIONS, MASSES ET CHARGES REMORQUABLES DIESEL
(en mm - en kg)



Types variantes versions


EARHRH



EBRHRH



EA___H


EA___J



EB___H


EB___J



7 places
8 places
7 places
8 places

Moteur


2.0 HDi FAP



2.0 HDi FAP


Empattement(s) (à pleine charge)
2 823
-
-
sur Essieu 1
1 570
-
-
sur Essieu 2
1 548
-
-
Longueur
4 727
Largeur
1 850
Hauteur en ordre de marche
sans barres de toit
1 745 à 1 759
avec barres de toit inamovibles
1 854 à 1 863
Masse à vide (en ordre de marche)
1 854 à 1 957
1 818 à 1 983
-
-
sur Essieu 1
1 121 à 1 157
1 117 à 1 161
-

-
sur Essieu 2
733 à 800
701 à 822
-
-

135


Caractéristiques techniques Diesel

8

Les valeurs de MTRA et de charges remorquables indiquées sont valables pour une altitude maxi de 1000 mètres ; la
charge remorquable mentionnée doit être réduite de 10 % par paliers de 1000 mètres supplémentaires.
Dans le cas d’un véhicule tracteur, il est interdit de dépasser la vitesse de 100 km/h (respecter la législation en vigueur
dans votre pays).
Des températures extérieures élevées peuvent entraîner des baisses de performances du véhicule pour protéger le
moteur ; lorsque la température extérieure est supérieure à 45 °C, limiter la masse remorquée.

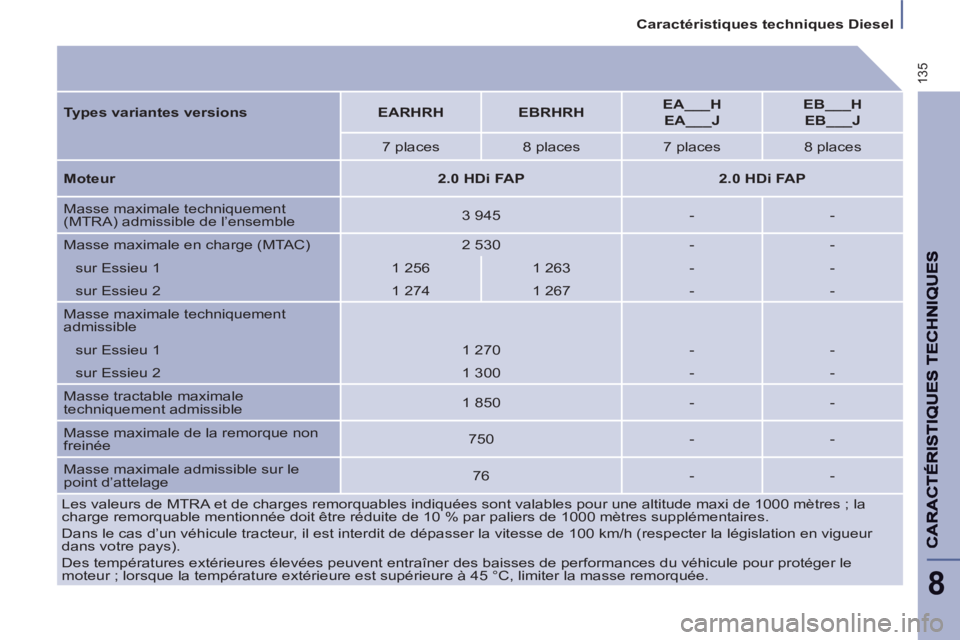

Types variantes versions


EARHRH



EBRHRH



EA___H


EA___J



EB___H


EB___J



7 places
8 places
7 places
8 places

Moteur


2.0 HDi FAP



2.0 HDi FAP


Masse maximale techniquement
(MTRA) admissible de l’ensemble
3 945
-
-
Masse maximale en charge (MTAC)
2 530
-
-
sur Essieu 1
1 256
1 263
-
-
sur Essieu 2
1 274
1 267
-
-
Masse maximale techniquement
admissible
sur Essieu 1
1 270
-
-
sur Essieu 2
1 300
-
-

Masse tractable maximale
techniquement admissible
1 850
-
-
Masse maximale de la remorque non
freinée
750
-
-
Masse maximale admissible sur le
point d’attelage
76
-
-

136


Dimensions

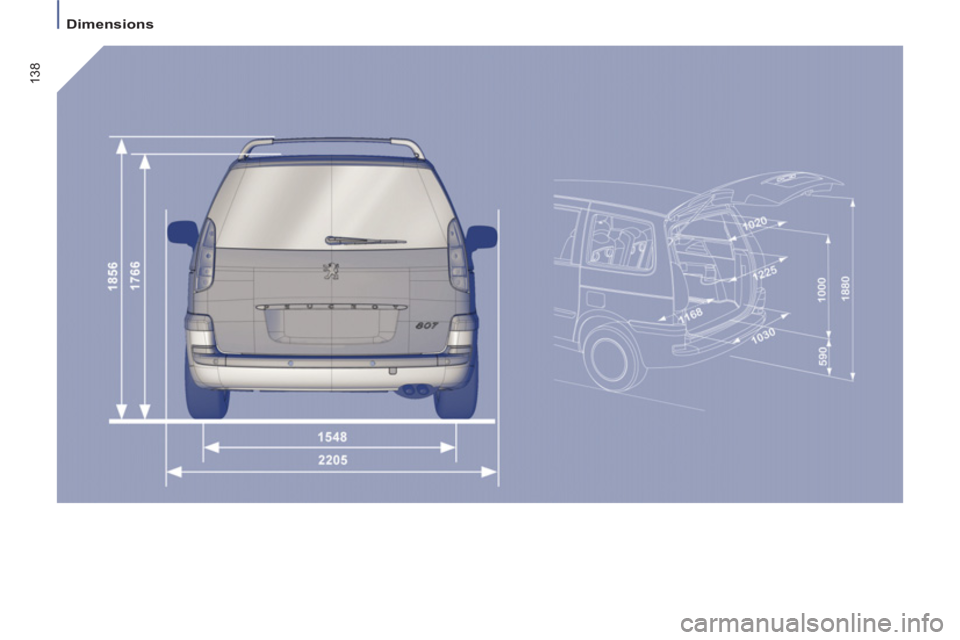

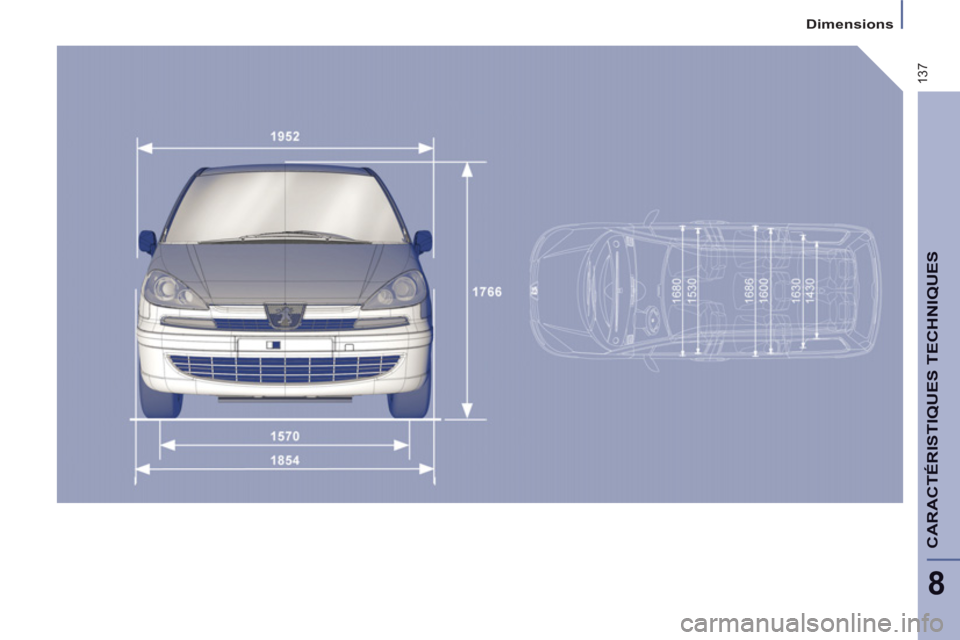

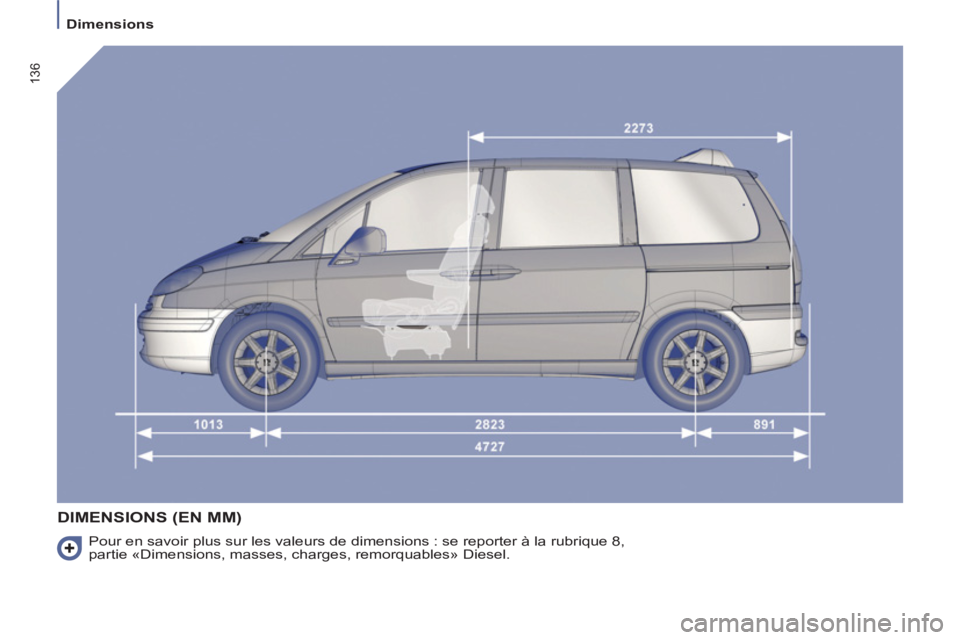

DIMENSIONS (EN MM)

Pour en savoir plus sur les valeurs de dimensions : se reporter à la rubrique 8,
partie «Dimensions, masses, charges, remorquables» Diesel.
