PEUGEOT 807 2013 Návod na použití (in Czech)

129
RYCHLÁ POMOC
7


Výměna pojistky



Č.



Proud
(ampéry)


Funkce



1



20

Počítač motoru - Zařízení pro přívod paliva a přívod vzduchu - Ventilátor chlazení motoru.


2



15

Zvukové výstražné zařízení.


3



10

Čerpadlo ostřikovačů předního a zadního skla.


4



20

Čerpadlo ostřikovačů světlometů.


5



15

Zařízení pro přívod paliva.


6



10

Posilovač řízení - Sekundární spínač brzdového pedálu - Počítač automatické převodovky - Měřič

množství vzduchu - Automatický korektor sklonu světlometů s xenonovými výbojkami.


7



10

Brzdový systém (ABS/ESP).


8



20

Ovládání startéru.


9



10

Hlavní spínač brzdových světel.


10



30

Zařízení pro přívod paliva, přívod vzduchu - Systém na snižování emisí škodlivin.


11



40

Klimatizace vpředu.


12



30

Přední stěrače.


13



40

Inteligentní jednotka.


14



30

Nepoužitá.


15



30

Ovládání zamykání/odemykání/nadstandardního zamykání/dětské pojistky.

130


Výměna lišty stěrače

VÝMĚNA STÍRACÍ LIŠTY


- Připojte rampu ostřikování a
přiklopte rameno.

Pro vrácení ramen do normální
polohy zapněte zapalování a
aktivujte ovladač stěračů.



Uvedení ramen předních
stěračů do polohy pro výměnu



- Do jedné minuty po vypnutí
zapalování aktivujte ovladač
stěračů pro nastavení ramen
stěračů podél sloupků čelního skla
(poloha pro výměnu).

Výměna stírací lišty vpředu


- Nadzvedněte rameno a odpojte
rampu ostřikování.

- Uvolněte stírací lištu a sejměte ji.

- Nasaďte novou lištu.
Výměna stírací lišty vzadu


- Nadzvedněte rameno, uvolněte
stírací lištu a sejměte ji.

- Nasaďte novou stírací lištu a
přiklopte rameno.

131
RYCHLÁ POMOC
7


Odtažení vozidla


Za zadní část


- vycvakněte horní kraj krytky
pomocí mince,

- zašroubujte oko pro vlečení až na
doraz.


ODTAŽENÍ VOZIDLA

Zvláštnosti automatické
převodovky

Při vlečení vozidla se všemi koly na
zemi je nutno respektovat následující
pravidla:


- volicí páka musí být v poloze N
,

- vléci vozidlo rychlostí nižší než
50 km/h a na vzdálenost nejvíce
50 km,

- nepřilévat olej do převodovky.
Při vlečení vozidla se zastaveným
motorem nefunguje posilovač brzd ani
posilovač řízení.
Bez zvednutí
(všechna čtyři kola na zemi)
Je nutno použít vlečnou tyč.
Oko pro vlečení je připraveno v
motorovém prostoru.

Za přední část


- odklopte krytku zatlačením na její
spodní část,

- zašroubujte oko pro vlečení až na
doraz.

Se zvednutím (pouze 2 kola na zemi)
Je vhodnější zvednout vozidlo s
pomocí profesionálního odtahového
zařízení.


VOZIDLA S MECHANICKOU
PŘEVODOVKOU (verze s
naftovým motorem)
U vozidel vybavených mechanickou
převodovkou je nutno umístit
řadicí páku do neutrální polohy. Při
nedodržení této zásady by mohlo dojít
k poškození některých komponentů
brzdového systému a k absenci účinku
brzdového posilovače po opětovném
nastartování motoru. Přesuňte řadicí páku do neutrální
polohy. Při nedodržení tohoto
pravidla může dojít k poškození
některých komponentů.

Technické charakteristiky - naftový motor

132



V této tabulce jsou uvedené typy, varianty a verze vozidel



Motor,
__xxx__ Diesel
2.0 HDi FAP
__RHR__


Počet sedadel,
xx_____


max. 7 míst
EA_____

Základní model: 5 individuálních sedadel


max. 8 míst
EB_____


Typ převodovky
, _____xx


Mechanická



(6 stupňů)
_____H



Automatická



(6 stupňů) _____ J

Třída a typ tažného zařízení A 50 X

Referenční číslo, instrukce pro montáž R 06-0049

133


Technické charakteristiky - naftový motor

TECHNICKÉ CHARAKTERISTIKY
8


NAFTOVÝ MOTOR

Typ, varianta, verze


E_RHRH



E____H



E____J



Motor


2.0 HDi FAP



2.0 HDi FAP




Mechanická
Mechanická
Automatická

(6 stupňů)
(6 stupňů)
(6 stupňů)
Výkon (k)
140
163
Největší výkon: norma EHS (kW)
100
120
Zdvihový objem (cm
3
)
1 997
1 997
Vrtání x zdvih (mm)
85 x 88
85 x 88
Počet ventilů
16
16
Otáčky největšího výkonu (ot/min)
4 000
4 000

Největší točivý moment: norma EHS (N.m)

320
320

Otáčky největšího točivého momentu (ot/min)

2 000
2 000
Palivo
Motor. nafta
Motor. nafta
Katalyzátor
Ano
Ano
Filtr pevných částic (FAP)
Ano
Ano
Elektronické vstřikování
Ano
Ano

Objem olejové náplně (v litrech)

Motor (s výměnou fi ltru)
5
5

Technické charakteristiky - naftový motor

134


ROZMĚRY, HMOTNOST VOZIDLA A PŘÍVĚSU - NAFTOVÝ MOTOR
(mm - kg)



Typ, varianta, verze


EARHRH



EBRHRH



EA___H


EA___J



EB___H


EB___J




7 míst
8 míst
7 míst
8 míst

Motor


2.0 HDi FAP



2.0 HDi FAP


Rozvor (při plném zatížení)
2 823
-
-
rozchod kol nápravy 1
1 570
-
-
rozchod kol nápravy 2
1 548
-
-
Délka
4 727
Šířka

1 850
Výška při provozní hmotnosti
bez střešního tyčového nosiče
1 745 až 1 759

se snímatelným střešním tyčovým nosičem

1 854 až 1 863
Provozní hmotnost (náplně doplněné)
1 854 až 1 957
1 818 až 1 983
-
-
zatížení nápravy 1
1 121 až 1 157
1 117 až 1 161
-
-
zatížení nápravy 2
733 až 800
701 až 822
-
-

135

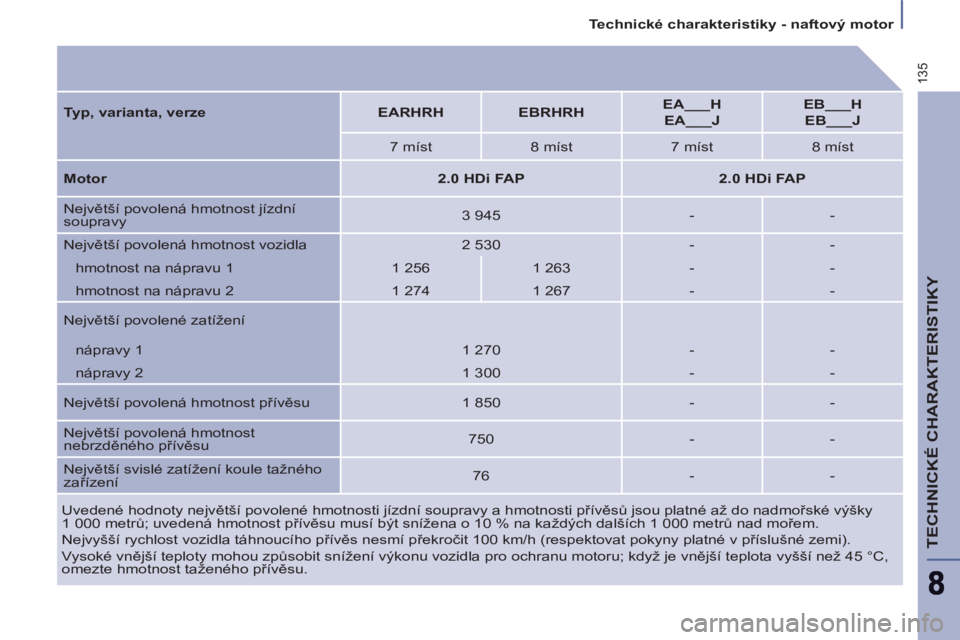

Technické charakteristiky - naftový motor

TECHNICKÉ CHARAKTERISTIKY

Uvedené hodnoty největší povolené hmotnosti jízdní soupravy a hmotnosti přívěsů jsou platné až do nadmořské výšky
1 000 metrů; uvedená hmotnost přívěsu musí být snížena o 10 % na každých dalších 1 000 metrů nad mořem.
Nejvyšší rychlost vozidla táhnoucího přívěs nesmí překročit 100 km/h (respektovat pokyny platné v příslušné zemi).
Vysoké vnější teploty mohou způsobit snížení výkonu vozidla pro ochranu motoru; když je vnější teplota vyšší než 45 °C,
omezte hmotnost taženého přívěsu.
Typ, varianta, verze


EARHRH



EBRHRH



EA___H


EA___J



EB___H


EB___J




7 míst
8 míst
7 míst
8 míst

Motor


2.0 HDi FAP



2.0 HDi FAP


Největší povolená hmotnost jízdní
soupravy
3 945
-
-
Největší povolená hmotnost vozidla
2 530

-
-
hmotnost na nápravu 1
1 256
1 263
-
-
hmotnost na nápravu 2
1 274
1 267
-
-
Největší povolené zatížení
nápravy 1
1 270
-
-
nápravy 2
1 300
-
-
Největší povolená hmotnost přívěsu
1 850
-
-
Největší povolená hmotnost
nebrzděného přívěsu
750
-
-
Největší svislé zatížení koule tažného
zařízení
76
-
-

136


Rozměry


Bližší informace o hodnotách rozměrů: rubrika 8, část „Rozměry, hmotnost
vozidla a přívěsu“ - naftový motor.

137
8
Rozměry
TECHNICKÉ CHARAKTERISTIKY

138


Rozměry
