Peugeot Bipper 2011 Betriebsanleitung (in German)

159
7
PANNENHILF
E

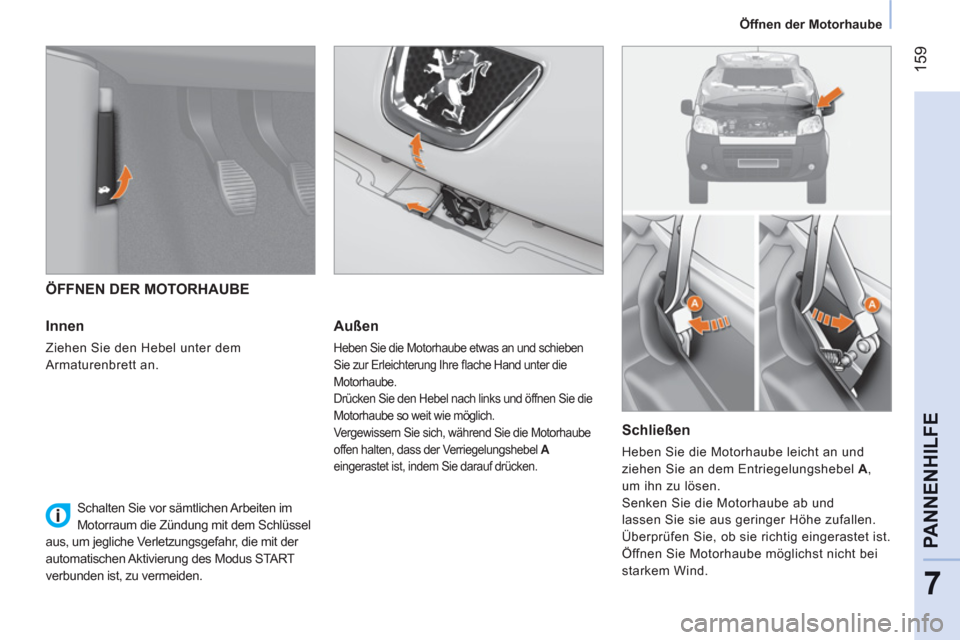

Öffnen der Motorhaube




ÖFFNEN DER MOTORHAUBE

Innen

Ziehen Sie den Hebel unter dem
Armaturenbrett an.


Außen

Heben Sie die Motorhaube etwas an und schieben
Sie zur Erleichterung Ihre fl ache Hand unter die
Motorhaube.
Drücken Sie den Hebel nach links und öffnen Sie die
Motorhaube so weit wie möglich.
Vergewissern Sie sich, während Sie die Motorhaube
offen halten, dass der Verriegelungshebel A
eingerastet ist, indem Sie darauf drücken.


Schließen

Heben Sie die Motorhaube leicht an und
ziehen Sie an dem Entriegelungshebel A ,
um ihn zu lösen.
Senken Sie die Motorhaube ab und
lassen Sie sie aus geringer Höhe zufallen.
Überprüfen Sie, ob sie richtig eingerastet ist.
Öffnen Sie Motorhaube möglichst nicht bei
starkem Wind.





Schalten Sie vor sämtlichen Arbeiten im
Motorraum die Zündung mit dem Schlüssel
aus, um jegliche Verletzungsgefahr, die mit der
automatischen Aktivierung des Modus START
verbunden ist, zu vermeiden.

160

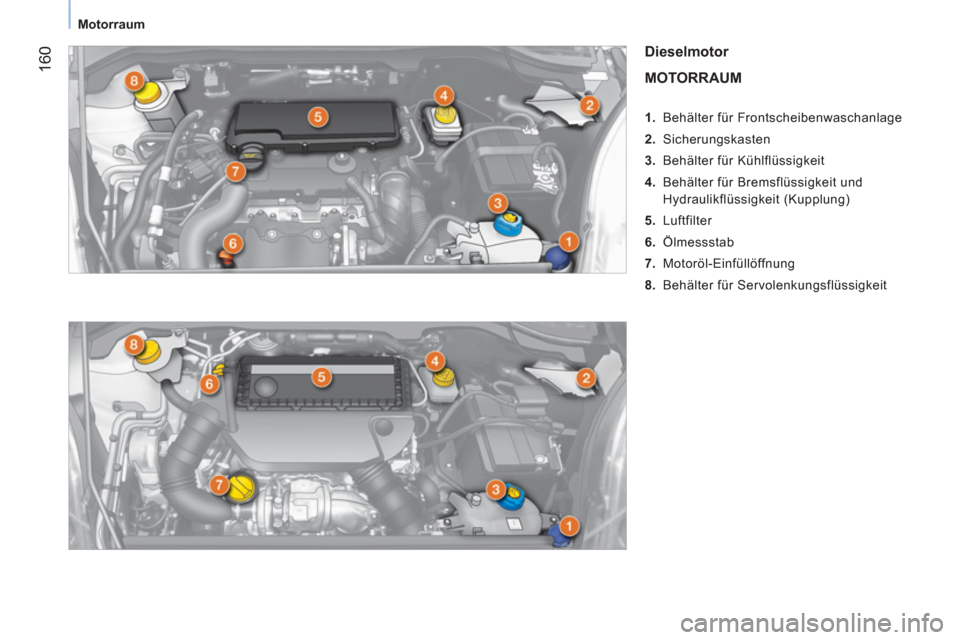

Motorraum

Dieselmotor
MOTORRAUM




1. Behälter für Frontscheibenwaschanlage

2. Sicherungskasten

3. Behälter für Kühlflüssigkeit

4. Behälter für Bremsflüssigkeit und
Hydraulikflüssigkeit (Kupplung)

5. Luftfilter

6. Ölmessstab

7. Motoröl-Einfüllöffnung

8. Behälter für Servolenkungsflüssigkeit

161
7
PANNENHILF
E


Motorraum



Benzinmotor
MOTORRAUM




1. Behälter für Frontscheibenwaschanlage

2. Sicherungskasten

3. Behälter für Kühlflüssigkeit

4. Behälter für Bremsflüssigkeit und
Hydraulikflüssigkeit (Kupplung)

5. Luftfilter

6. Ölmessstab

7. Motoröl-Einfüllöffnung

8. Behälter für Servolenkungsflüssigkeit

162
Füllstände
Diese Kontrollen gehören zur gängigen Pfl ege
und Unterhaltung Ihres Fahrzeugs und dienen
der Erhaltung seines guten Betriebszustandes.
Über die diesbezüglich geltenden Vorschriften können
Sie sich im PEUGEOT-Händlernetz, einer qualifi zierten
Werkstatt oder im Wartungsheft informieren, das sich in
der Mappe mit den Borddokumenten befi ndet.

FÜLLSTÄNDE

Ölstand

Kontrollieren Sie den Ölstand regelmäßig
und füllen Sie zwischen 2 Ölwechseln Öl
nach. (Der Verbrauch beträgt maximal
0,5 l auf 1 000 km). Die Kontrolle erfolgt
bei waagerecht stehendem Fahrzeug und
kaltem Motor mit Hilfe des Ölmessstabes.

Ölmessstab
Markierungen auf dem
Ölmessstab:

A
= Maximum
Wenn Sie diese Markierung
überschritten haben,
wenden Sie sich bitte an das
PEUGEOT-Händlernetz oder
an eine qualifi zierte Werkstatt.

B
= Minimum
Der Ölstand darf nie unter
diese Markierung absinken.
Um die Betriebssicherheit des Motors und
der Abgasreinigungsanlage auf Dauer
zu gewährleisten, darf dem Motoröl kein
Zusatzmittel beigegeben werden.
Ölwechsel


Füllstand der Bremsflüssigkeit

Die Flüssigkeit muß unbedingt in den im
Wartungsplan des Herstellers vorgesehenen
Abständen ausgetauscht werden.
Verwenden Sie die vom Hersteller empfohlenen, den
DOT4 Normen entsprechenden Betriebsstoffe.
Die Flüssigkeit muss zwischen den auf dem Behälter
befi ndlichen Markierungen MINI
und MAXI
stehen.
Wenn Sie häufi g Bremsfl üssigkeit nachfüllen
müssen, deutet dies auf einen Defekt hin, den Sie so
schnell wie möglich im PEUGEOT-Händlernetz oder
in einer qualifi zierten Werkstatt überprüfen lassen
sollten.


Kontrollleuchten

Die Kontrolle durch die Leuchten
im Kombiinstrument wird in
Abschnitt 1 behandelt, und zwar im
Unterabschnitt "Bedienungseinheit".

Muss unbedingt in den vorgesehenen Abständen
vorgenommen werden, wobei der Viskositätsgrad
des Öls dem im Wartungsplan des Herstellers
genannten entsprechen sollte. Über die Vorschriften
können Sie sich im PEUGEOT-Händlernetz oder in
einer qualifi zierten Werkstatt informieren.
Ziehen Sie vor dem Befüllen den Ölmessstab
heraus.
Prüfen Sie den Füllstand nach dem Befüllen
(Maximum niemals überschreiten).
Denken Sie daran, den Deckel wieder auf den
Behälter zu schrauben, bevor Sie die Motorhaube
schließen.

163
7
PANNENHILF
E


Füllstände



Füllstand der Kühlflüssigkeit

Verwenden Sie ausschließlich die vom Hersteller
empfohlene Flüssigkeit. Andernfalls laufen Sie
Gefahr, den Motor schwer zu beschädigen. Bei
warmem Motor reguliert der Motorventilator die
Temperatur der Kühlfl üssigkeit. Da er aus diesem
Grunde auch nach Abziehen des Zündschlüssels
gegebenenfalls weiterläuft und außerdem das
Kühlsystem unter Druck steht, darf frühestens
eine Stunde nach Abstellen des Motors daran
gearbeitet werden.

Nachfüllen

Die Flüssigkeit muss zwischen den auf dem
Ausdehnungsgefäß befi ndlichen Markierungen MINI
und
MAXI
stehen. Wenn Sie mehr als 1 Liter nachfüllen müssen,
lassen Sie den Kühlkreislauf im PEUGEOT-Händlernetz
oder in einer qualifi zierten Werkstatt überprüfen.



Flüssigkeitsstand der Servolenkung

Schrauben Sie bei eben geparktem Fahrzeug und kaltem
Motor den mit dem Messstab verbundenen Deckel ab
und kontrollieren Sie den Füllstand. Die Flüssigkeit muss
zwischen den Markierungen MINI
und MAXI
stehen.


Füllstand der Scheibenwaschanlage

Zur optimalen Reinigung und um ein
Einfrieren zu vermeiden, verwenden Sie
bei der Auffüllung oder beim Austausch
der Scheibenflüssigkeit bitte kein Wasser.
Wir empfehlen Ihnen, die im PEUGEOT-
Händlernetz verfügbaren Produkte zu
verwenden.
Inhalt des Behälters: ca. 5,5 Liter

Um jedes Risiko einer Verbrühung zu vermeiden,
schrauben Sie den Verschluss zunächst nur
um zwei Umdrehungen auf und lassen Sie den
Druck absinken. Wenn der Druck abgesunken ist,
können Sie den Verschluss ganz entfernen und
Kühlfl üssigkeit nachfüllen.
Wenn Sie häufi g Kühlfl üssigkeit nachfüllen müssen,
deutet dies auf einen Defekt hin, den Sie so schnell
wie möglich im PEUGEOT-Händlernetz oder in einer
qualifi zierten Werkstatt überprüfen lassen sollten.


Verbrauchte Betriebsstoffe

Vermeiden Sie längeren Hautkontakt mit Altöl.
Die Bremsfl üssigkeit ist schädlich und stark
ätzend.
Gießen Sie Altöl, Brems-, oder Kühlfl üssigkeit
nicht in die Kanalisation oder auf die Erde,
sondern entsorgen Sie diese in den vom
PEUGEOT-Händlernetz dafür bereitgestellten
Containern oder bei einem mit deren Verwertung
beauftragten Unternehmen.

164
Kontrollen
KONTROLLEN

Ablassen des Wasser im Diesel-
Kraftstofffilter
Wenn diese Warnleuchte aufl euchtet,
lassen Sie unbedingt das Wasser
aus dem Filter ab. Entleeren Sie den
Filter ansonsten regelmäßig bei jedem
Motorölwechsel.
Um das Wasser abzulassen, lösen Sie die
Ablassschraube oder den Wasserfühler am
unteren Ende des Filters. Achten Sie darauf, dass
das Wasser vollständig abläuft. Drehen Sie dann
die Schraube bzw. den Wasserfühler wieder zu.
HDi-Motoren sind nach modernster Technik
ausgelegt. Jeder Eingriff erfordert deshalb
besondere Fachkenntnisse, wie sie Ihnen das
PEUGEOT-Händlernetz garantiert.


Batterie

Lassen Sie Ihre Batterie vor Beginn des Winters von
einem Vertreter des PEUGEOT-Händlernetzes oder
durch eine qualifi zierte Werkstatt überprüfen.


Luftfilter und Innenraumfilter

Ein verschmutzter Innenraumfi lter kann die
Leistungen der Klimaanlage beeinträchtigen und
lästige Gerüche hervorrufen. Die Abstände, in
denen die Filtereinsätze ausgewechselt werden
sollten, fi nden Sie im Wartungsheft.
Wechseln Sie sie je nach Umweltbedingungen
(Staub in der Luft, ...) und Beanspruchung
des Fahrzeugs (Stadtfahrten...) wenn nötig
doppelt so oft (siehe Abschnitt 7, Unterabschnitt
"Motorraum").


Bremsbeläge
Der Verschleiß der Bremsbeläge ist vom Fahrstil
abhängig. Daher kann vor allem bei Fahrzeugen,
die im Stadtverkehr bzw. auf Kurzstrecken
eingesetzt werden, eine Kontrolle der Bremsbeläge
auch zwischen den Wartungen erforderlich sein.
Außer auf ein Leck im Kreislauf weist ein Absinken
der Bremsfl üssigkeit auf eine Abnutzung der
Bremsbeläge hin.


Abnutzungsgrad der Bremsscheiben/
Bremstrommeln
Für sämtliche Informationen zur Kontrolle des
Abnutzungsgrades der Bremsscheiben/Bremstrommeln
wenden Sie sich an einen Vertreter des PEUGEOT-
Händlernetzes oder an eine qualifi zierte Werkstatt.


Feststellbremse

Wenn die Feststellbremse zu viel Spiel hat oder wenn
man feststellt, dass sie an Wirksamkeit verloren hat, muss
sie auch zwischen zwei Wartungen eingestellt werden.
Lassen Sie das System von einem Vertreter des
PEUGEOT-Händlernetzes oder von einer qualifi zierten
Werkstatt überprüfen.


Ölfilter

Ölfilterpatrone regelmäßig laut Empfehlung
im Wartungsplan austauschen.







Das Vorhandensein dieses Aufklebers,
insbesondere beim Stopp & Start-System weist auf
die Verwendung einer bleihaltigen 12 V-Batterie mit
spezieller Technologie und Eigenschaften hin. Der
Austausch oder das Abklemmen dieser Batterie ist
durch einen PEUGEOT-Vertragspartner oder eine
qualifi zierte Werkstatt vorzunehmen.
Die Nichteinhaltung dieser Hinweise kann zu einem
frühzeitigen Verschleiß der Batterie führen.

165
7
PANNENHILF
E


Kontrollen








Mechanisches Getriebe

Das Getriebe ist wartungsfrei (kein
Ölwechsel).
Lesen Sie im Wartungsheft nach, in
welchen Abständen das Getriebe auf seinen
Füllstand kontrolliert werden muss.
Um die Hauptfüllstände und
bestimmte Fahrzeugkomponenten laut
Wartungsplan des Herstellers zu kontrollieren,
schauen Sie bitte im Wartungsheft auf den für
den Motor Ihres Fahrzeugs geltenden Seiten
nach.
Verwenden Sie nur von PEUGEOT
empfohlene Produkte oder solche von gleicher
Qualität und mit den gleichen Eigenschaften.
Um die Funktionstüchtigkeit so wichtiger
Aggregate wie der Bremsanlage zu
gewährleisten, hat PEUGEOT spezielle
Produkte ausgewählt und hält diese für Sie
bereit.
Um die elektrischen Bauteile nicht zu
beschädigen, darf der Motorraum auf keinen
Fall mit einem Hochdruckgerät gereinigt
werden.






Dieselpartikelfilter (1,3 HDi 75)

Zusätzlich zum Katalysator trägt dieser Filter zur
Reinhaltung der Luft bei, indem er die nicht verbrannten
schädlichen Partikel herausfi ltert. Auf diese Weise
werden rußhaltige Abgase vermieden.
Der in der Auspuffanlage eingefügte Filter sorgt
für die Ansammlung der Kohlenstoffpartikel.
Das Motorsteuergerät steuert automatisch und
regelmäßig die Beseitigung der Kohlenstoffpartikel
(Regenerierung).
Der Regenerierungsprozess wird in Abhängigkeit
der Menge der angesammelten Partikel sowie der
Nutzungsbedingungen des Fahrzeugs ausgelöst.
Während der Regenerierungsphase kann es
zu einer Erhöhung der Leerlaufdrehzahl, zum
Einschalten der Kühlerventilatoren, zu einer erhöhten
Rauchentwicklung und zu einer erhöhten Temperatur
an der Abgasanlage kommen, die jedoch keine
Auswirkung auf die Fahrzeugfunktion und die Umwelt
haben.
Wenn der Motor über einen längeren Zeitraum mit sehr
niedriger Geschwindigkeit oder im Leerlauf dreht, kann
es am Auspuff bei Beschleunigung zur Entwicklung
von Wasserdampf kommen. Dieser hat jedoch keine
Auswirkungen auf das Fahrzeug oder die Umwelt.

Sättigung/Regenerierung
Bei Verstopfungsgefahr erscheint
eine Meldung auf dem Display
des Kombiinstrumentes, ein
Signalton erklingt und die
Service-Kontrollleuchte wird eingeschaltet.
Diese Warnung erscheint bei beginnender
Sättigung des Partikelfilters (z.B. bei
außergewöhnlich langen Stadtfahrten:
geringe Geschwindigkeit, Stau etc.).
Zur Regenerierung des Filters wird
empfohlen – sobald es der Verkehr zulässt –
mindestens 5 Minuten lang mit einer
Geschwindigkeit von 60 km/h oder höher zu
fahren (bis die Meldung erlischt).
Vermeiden Sie es, falls möglich, den
Motor vor Beendigung der Regenerierung
des Filters auszuschalten; wiederholte
Unterbrechungen können zu einem
vorzeitigen Verschleiß des Motoröls führen.
Die Regenerierung des Filters sollte nicht
bei stehendem Fahrzeug beendet werden.

Funktionsstörung
Bei anhaltender Anzeige dieser Warnmeldung,
dies bitte keinesfalls ignorieren; Die Warnmeldung
weist auf eine Funktionsstörung in der Einheit
Auspuffanlage/Partikelfi lter hin.
Lassen Sie das System durch einen Vertreter
des PEUGEOT-Händlernetzes oder durch eine
qualifi zierte Werkstatt überprüfen.








Automatisiertes Schaltgetriebe

Das Getriebe ist wartungsfrei (kein
Ölwechsel).
Lesen Sie im Wartungsheft nach,
in welchen Abständen das Getriebe
kontrolliert werden muss.

Aufgrund der erhöhten Temperatur an der
Auspuffanlage, die auf den normalen Betrieb
des Partikelfi lters zurückzuführen ist, sollten Sie Ihr
Fahrzeug nicht über entfl ammbaren Materialien
parken (Gras, trockene Blätter, Tannennadeln, ...),
um jegliche Brandgefahren zu vermeiden.

166

167
8
BILDÜBERSICH
T

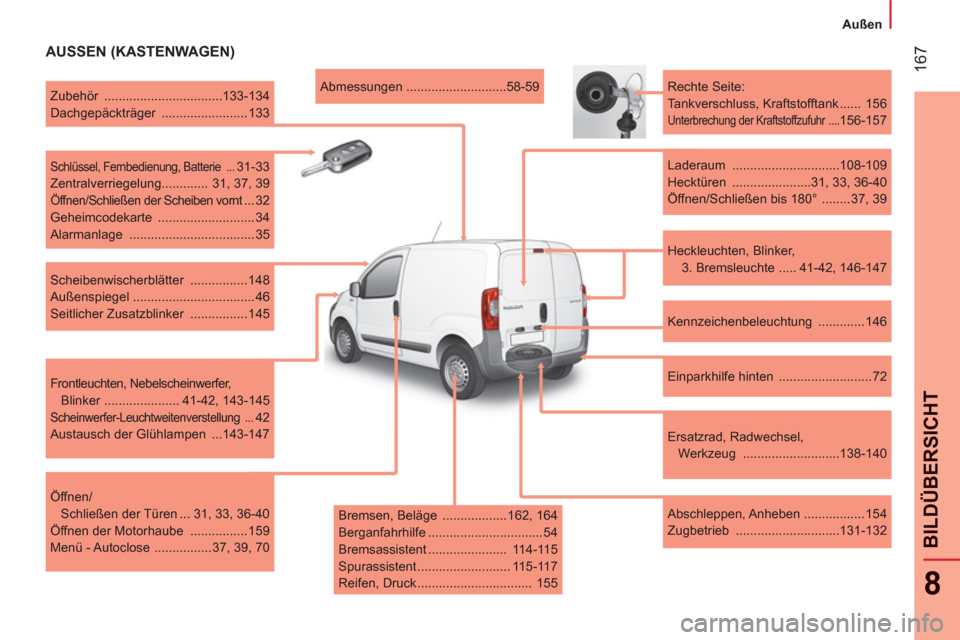

Außen


AUSSEN (KASTENWAGEN)


Heckleuchten, Blinker,
3. Bremsleuchte ..... 41-42, 146-147
Rechte Seite:
Tankverschluss, Kraftstofftank ...... 156

Unterbrechung der Kraftstoffzufuhr ....156-157

Laderaum ..............................108-109
Hecktüren ......................31, 33, 36-40
Öffnen/Schließen bis 180° ........ 37, 39

Kennzeichenbeleuchtung ............. 146

Einparkhilfe hinten .......................... 72

Ersatzrad, Radwechsel,
Werkzeug ...........................138-140

Abschleppen, Anheben ................. 154
Zugbetrieb .............................131-132
Abmessungen ............................58-59

Zubehör .................................133-134
Dachgepäckträger ........................ 133


Schlüssel, Fernbedienung, Batterie ...31-33
Zentralverriegelung............. 31, 37, 39

Öffnen/Schließen der Scheiben vornt ... 32
Geheimcodekarte ........................... 34
Alarmanlage ................................... 35

Scheibenwischerblätter ................ 148
Außenspiegel .................................. 46
Seitlicher Zusatzblinker ................ 145

Frontleuchten, Nebelscheinwerfer,
Blinker ..................... 41-42, 143-145

Scheinwerfer-Leuchtweitenverstellung ...42
Austausch der Glühlampen ...143-147

Öffnen/
Schließen der Türen ... 31, 33, 36-40
Öffnen der Motorhaube ................ 159
Menü - Autoclose ................ 37, 39, 70

Bremsen, Beläge .................. 162, 164
Berganfahrhilfe ................................ 54
Bremsassistent ...................... 114-115
Spurassistent .......................... 115-117
Reifen, Druck ................................ 155

168

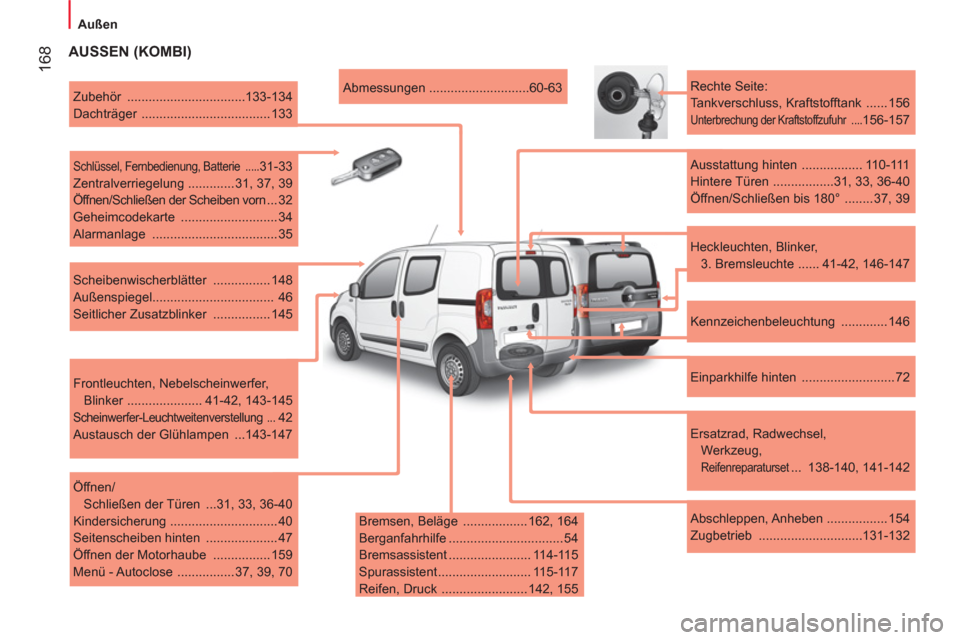

Außen



AUSSEN (KOMBI)


Bremsen, Beläge .................. 162, 164
Berganfahrhilfe ................................ 54
Bremsassistent ....................... 114-115
Spurassistent .......................... 115-117
Reifen, Druck ........................ 142, 155
Abmessungen ............................60-63

Zubehör .................................133-134
Dachträger .................................... 133


Schlüssel, Fernbedienung, Batterie .....31-33
Zentralverriegelung ............. 31, 37, 39
Öffnen/Schließen der Scheiben vorn ... 32
Geheimcodekarte ........................... 34
Alarmanlage ................................... 35

Scheibenwischerblätter ................ 148
Außenspiegel.................................. 46
Seitlicher Zusatzblinker ................ 145

Frontleuchten, Nebelscheinwerfer,
Blinker ..................... 41-42, 143-145
Scheinwerfer-Leuchtweitenverstellung ...42
Austausch der Glühlampen ...143-147

Öffnen/
Schließen der Türen ...31, 33, 36-40
Kindersicherung .............................. 40
Seitenscheiben hinten .................... 47
Öffnen der Motorhaube ................ 159
Menü - Autoclose ................ 37, 39, 70
Rechte Seite:
Tankverschluss, Kraftstofftank ...... 156
Unterbrechung der Kraftstoffzufuhr ....156-157

Ausstattung hinten ................. 110-111
Hintere Türen .................31, 33, 36-40
Öffnen/Schließen bis 180° ........ 37, 39

Kennzeichenbeleuchtung ............. 146

Einparkhilfe hinten .......................... 72

Ersatzrad, Radwechsel,
Werkzeug,
Reifenreparaturset ... 138-140, 141-142

Abschleppen, Anheben ................. 154
Zugbetrieb .............................131-132


Heckleuchten, Blinker,
3. Bremsleuchte ...... 41-42, 146-147
