Peugeot Bipper 2014 Kezelési útmutató (in Hungarian)
Manufacturer: PEUGEOT, Model Year: 2014, Model line: Bipper, Model: Peugeot Bipper 2014Pages: 192, PDF Size: 9.78 MB
Page 11 of 192
9
ÁTTEKINTÉS
Ismerkedés a gépkocsival

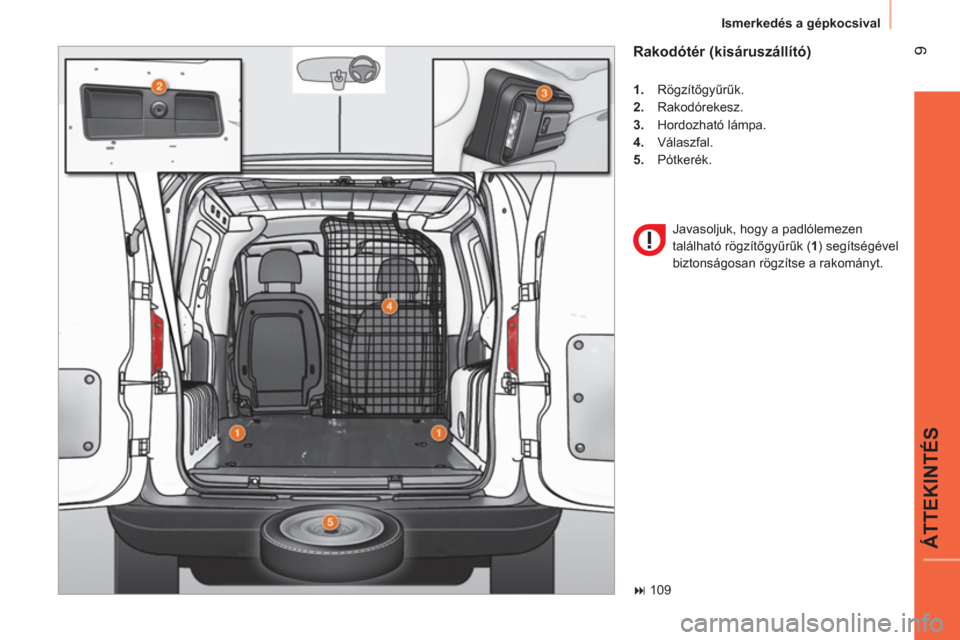

Rakodótér (kisáruszállító)
1.
Rögzítőgyűrűk.
2.
Rakodórekesz.
3.
Hordozható lámpa.
4.
Válaszfal.
5.
Pótkerék.
Javasoljuk, hogy a padlólemezen
található rögzítőgyűrűk ( 1
) segítségével
biztonságosan rögzítse a rakományt.
109
Page 12 of 192
10
Ismerkedés a gépkocsival
Csomagtérajtóval
HÁTSÓ KIALAKÍTÁS (KOMBI)
Kétszárnyú hátsó ajtóval
1.
Rögzítőgyűrűk.
2.
Csomagrögzítő háló.
3.
Szerszámtáska.
4.
Kalaptartó.
1.
Rögzítőgyűrűk.
2.
Csomagrögzítő háló.
3.
Kalaptartó.
4.
Rögzítőpántok/Szerszámtáska.
5.
Hordozható lámpa/Csomagtér-világítás.
111
Page 13 of 192
11
ÁTTEKINTÉS
Ismerkedés a gépkocsival

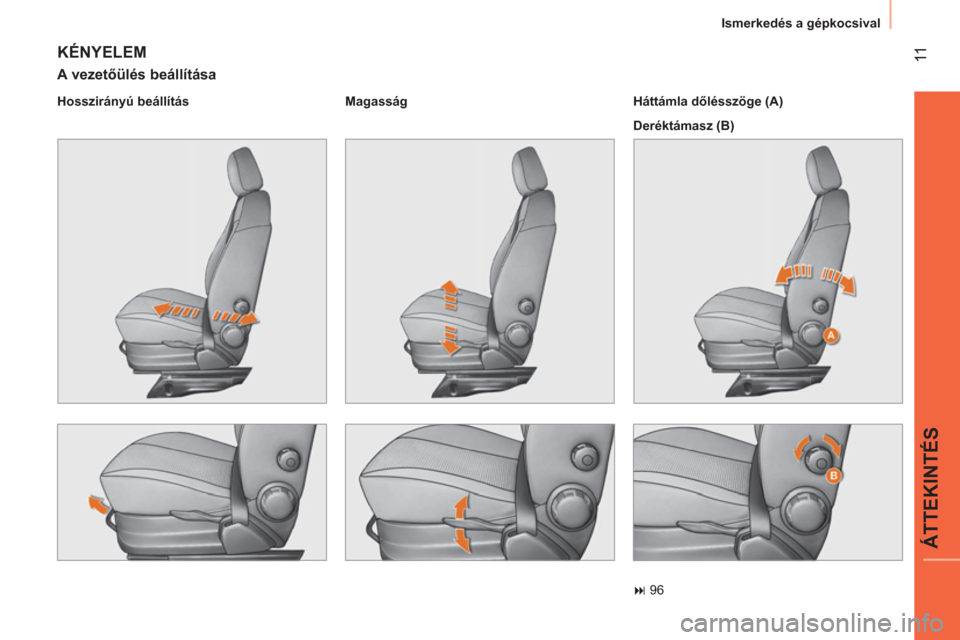

KÉNYELEM
A vezetőülés beállítása
Hosszirányú beállítás
Magasság
Háttámla dőlésszöge (A)
Deréktámasz (B)
96
Page 14 of 192
12
Ismerkedés a gépkocsival

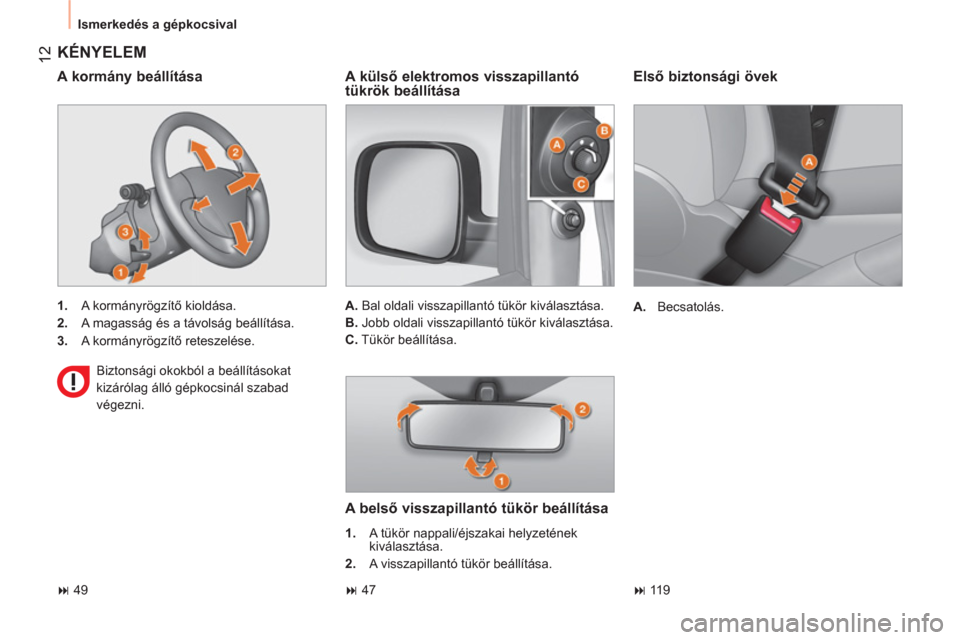

Első biztonsági övek
A.
Becsatolás.
KÉNYELEM
1.
A kormányrögzítő kioldása.
2.
A magasság és a távolság beállítása.
3.
A kormányrögzítő reteszelése.
A kormány beállítása
Biztonsági okokból a beállításokat
kizárólag álló gépkocsinál szabad
végezni.
A külső elektromos visszapillantó
tükrök beállítása
A.
Bal oldali visszapillantó tükör kiválasztása.
B.
Jobb oldali visszapillantó tükör kiválasztása.
C.
Tükör beállítása.
A belső visszapillantó tükör beállítása
1.
A tükör nappali/éjszakai helyzetének
kiválasztása.
2.
A visszapillantó tükör beállítása.
49 47 11 9
Page 15 of 192
13
ÁTTEKINTÉS
Ismerkedés a gépkocsival

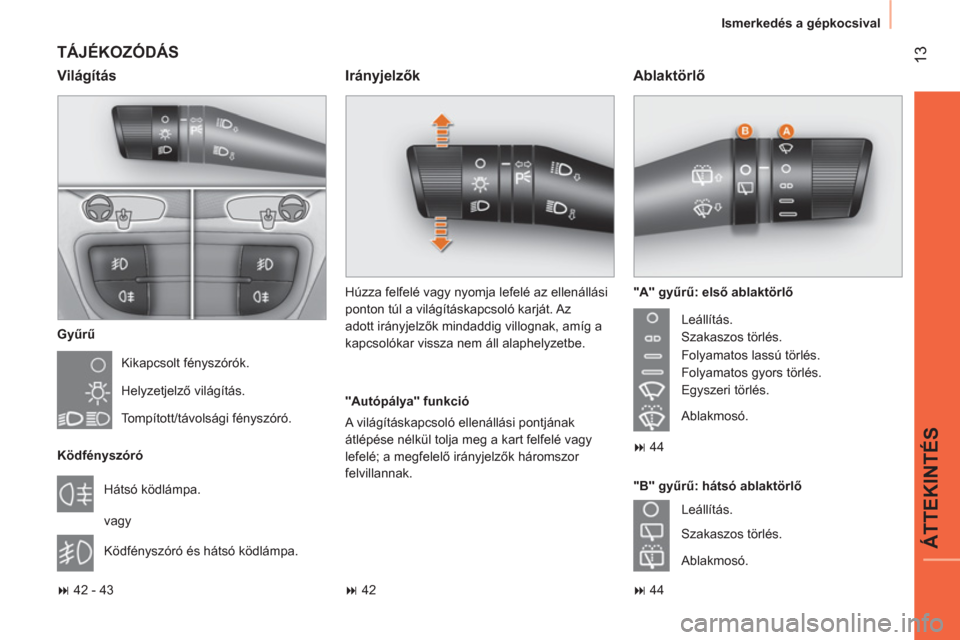

TÁJÉKOZÓDÁS
Gyűrű
Kikapcsolt fényszórók.
Helyzetjelző világítás.
Tompított/távolsági fényszóró.
Ködfényszóró
Hátsó ködlámpa.
vagy
Ködfényszóró és hátsó ködlámpa.
"B" gyűrű: hátsó ablaktörlő
Szakaszos törlés.
Ablakmosó.
Leállítás.
Világítás
Húzza felfelé vagy nyomja lefelé az ellenállási
ponton túl a világításkapcsoló karját. Az
adott irányjelzők mindaddig villognak, amíg a
kapcsolókar vissza nem áll alaphelyzetbe.
Irányjelzők
"Autópálya" funkció
A világításkapcsoló ellenállási pontjának
átlépése nélkül tolja meg a kart felfelé vagy
lefelé; a megfelelő irányjelzők háromszor
felvillannak.
Ablaktörlő
"A" gyűrű: első ablaktörlő
Leállítás.
Szakaszos törlés.
Folyamatos lassú törlés.
Folyamatos gyors törlés.
Egyszeri törlés.
Ablakmosó.
42 - 43 42 44 44
Page 16 of 192
14
Ismerkedés a gépkocsival

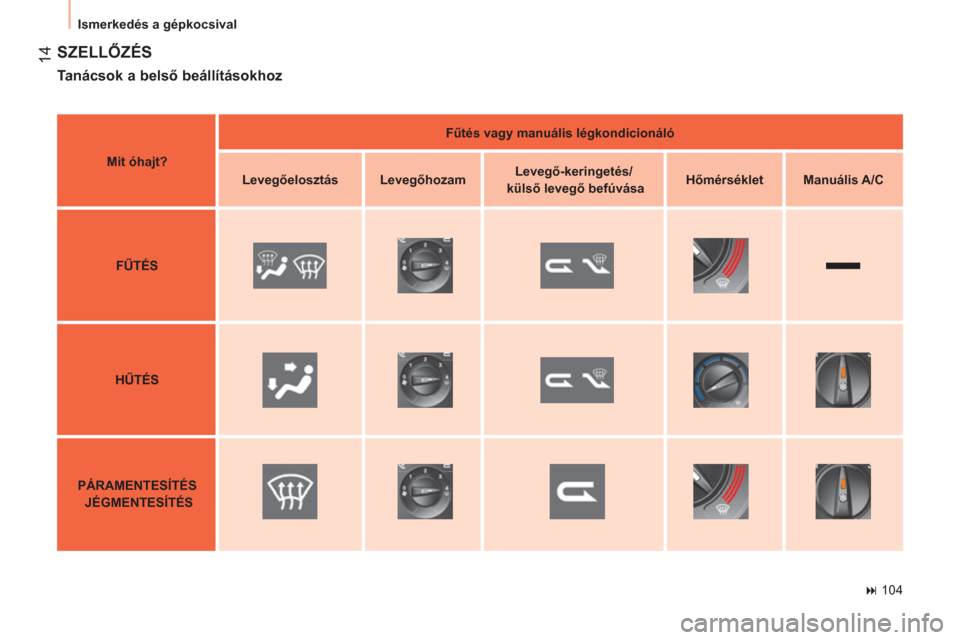

SZELLŐZÉS
Tanácsok a belső beállításokhoz
Mit óhajt?
Fűtés vagy manuális légkondicionáló
Levegőelosztás
Levegőhozam
Levegő-keringetés/
külső levegő befúvása
Hőmérséklet
Manuális A/C
FŰTÉS
HŰTÉS
PÁRAMENTESÍTÉS
JÉGMENTESÍTÉS
104
Page 17 of 192
15
ÁTTEKINTÉS
Ismerkedés a gépkocsival
ELLENŐRZÉS
Kombinált kijelző
Kapcsolóblokk
A.
Ráadott gyújtásnál a mutató az
üzemanyagtartályban található üzemanyag
szintjét jelzi.
Járó motornál a kapcsolódó visszajelzés
kialszik. A továbbra is világító visszajelzés
azt jelzi, hogy az üzemanyag mennyisége
a minimális szintre csökkent.
B.
Ráadott gyújtásnál a mutató a
hűtőfolyadék hőmérsékletét mutatja.
Járó motornál a kapcsolódó visszajelzés
kialszik.
C.
A gyújtás ráadását követően az
olajszintmérő visszajelzése kialszik.
Ha a folyadékszintek valamelyike nem
megfelelő, töltse fel az adott folyadékot.
A.
Intelligens hajtásellenőrzés.
1.
A gyújtás ráadásakor a narancssárga
és piros fi gyelmeztető visszajelzések
kigyulladnak.
2.
Járó motornál ezeknek a
visszajelzéseknek ki kell aludniuk.
Ha a visszajelzések tovább világítanak,
lapozza fel a megfelelő részt.
Visszajelzések
vagy
Kipörgésgátló (ASR).
B.
Stop & Start funkció.
C.
Elakadásjelző.
D.
Hátsó szélvédő és visszapillantó tükrök
jégmentesítése.
E.
Rakodótér reteszelése és kireteszelése
(kisáruszállító).
30 23 11 8
11 6
56
11 4
103
40
Page 18 of 192
16
Ismerkedés a gépkocsival
AZ UTASOK BIZTONSÁGA
Nem becsatolt biztonsági öv
A.
Nem becsatolt vezetőoldali biztonsági öv
visszajelzése.
Létra típusú függőleges elválasztó
(kisáruszállító)
A rakomány elmozdulásából adódó veszélyek
ellen egy létra típusú elválasztó védi a
gépjármű vezetőjét. Az utasoldali frontlégzsák a kormány
mellett található MENU gomb segítségével
semlegesíthető.
1.
Nyomja meg a MENU gombot.
2.
Válassza a "Bag" (Légzsák) pontot, majd a
MENU gombbal hagyja jóvá.
3.
Válassza az "OFF" (KI) opciót, majd a
MENU gombbal hagyja jóvá.
4.
Válassza a "YES" (IGEN) opciót, majd a
MENU gombbal hagyja jóvá.
Utasoldali frontlégzsák
11 9 123 109
Page 19 of 192
17
ÁTTEKINTÉS
Ismerkedés a gépkocsival
VEZETÉS
Az ötfokozatú sebességváltónak köszönhetően
választhat a kényelmes automata üzemmód és
a sebességfokozatok kézi váltása között.
N.
Üres.
R.
Hátramenet.
M +/-.
Szekvenciális üzemmód.
A.
Automata üzemmód.
E.
Energiatakarékos üzemmód.
Vezérelt mechanikus sebességváltó
Műszerfali kijelzés
A kiválasztott fokozat és az üzemmód
megjelenik a kombinált kijelzőn.
N:
Üres.
R:
Hátramenet.
1 2 3 4 5:
Kiválasztott sebességfokozat.
AUTO:
Automata üzemmód.
E:
Energiatakarékos üzemmód.
Indítás
Válassza az N
helyzetet, és a motor indítása
közben nyomja le határozottan a fékpedált.
Indítsa be a motort.
A sebességváltó kar segítségével váltson
manuális vagy automata üzemmódba
(középre, majd hosszan balra tolva) vagy
hátramenetbe ( R
helyzet).
Engedje ki a parkolóféket.
Engedje fel a fékpedált, majd adjon gázt.
51
Page 20 of 192
18
Ismerkedés a gépkocsival
VEZETÉS
Stop & Start funkció
- mechanikus
sebességváltó esetén:
ha álló gépjárműnél a sebességváltó
kart üresbe állítja, és felengedi a
kuplungpedált,
- vezérelt
mechanikus sebességv
áltó
esetén:
ha álló gépjárműnél lenyomva
tartja a fékpedált, vagy a sebességváltó
kart N
helyzetbe állítja.
A motor STOP üzemmódba kapcsolása
A kombinált kijelzőn kigyullad az "S"
visszajelzés, és a motor készenléti
üzemmódba kapcsol:
Egyes különleges esetekben a STOP
üzemmód nem kapcsolható. Ilyenkor az "S"
visszajelzés a műszerfali kijelzőn megjelenő
üzenet kíséretében pár másodpercig villog,
majd kialszik.
A motor automatikus leállása csak
kb. 10 km/h sebesség elérése után
lehetséges, nehogy az alacsony
sebességgel történő közlekedés közben
többször is leálljon a motor.
A motor START üzemmódba kapcsolása
Az "S"
visszajelzés kialszik és a
motor újraindul:
- mechanikus
sebességváltó esetén:
ha
benyomja a kuplungpedált,
- vezérelt
mechanikus sebességv
áltó
esetén:
●
ha a váltókar A
vagy M
helyzetben van
és felengedi a fékpedált,
●
ha N
helyzetben lévő váltókar és
felengedett fékpedál mellett a váltókart
A
vagy M
helyzetbe állítja,
●
vagy ha hátramenetbe kapcsol.
Egyes különleges esetekben a START
üzemmód automatikusan bekapcsolhat.
Ilyenkor az "S"
visszajelzés a műszerfali
kijelzőn megjelenő üzenet kíséretében pár
másodpercig villog, majd kialszik. A funkció bármikor kikapcsolható az "S - OFF"
vezérlő megnyomásával. Ekkor a vezérlő
jelzőlámpája kigyullad, és egy üzenet jelenik
meg a kombinált kijelzőn.
A funkció a motor gyújtáskulccsal történő
indításakor mindig automatikusan bekapcsol.
Kikapcsolás/visszakapcsolás
Üzemanyaggal való feltöltés, a
motortérben történő bármilyen
bevatkozás, illetve a gépkocsi
elhagyása előtt feltétlen vegye le a
gyújtást a kulccsal.
56 57 58
