Peugeot Bipper 2015 Manuale del proprietario (in Italian)

169
Bipper_it_Chap09_aide-rapide_ed02-2014

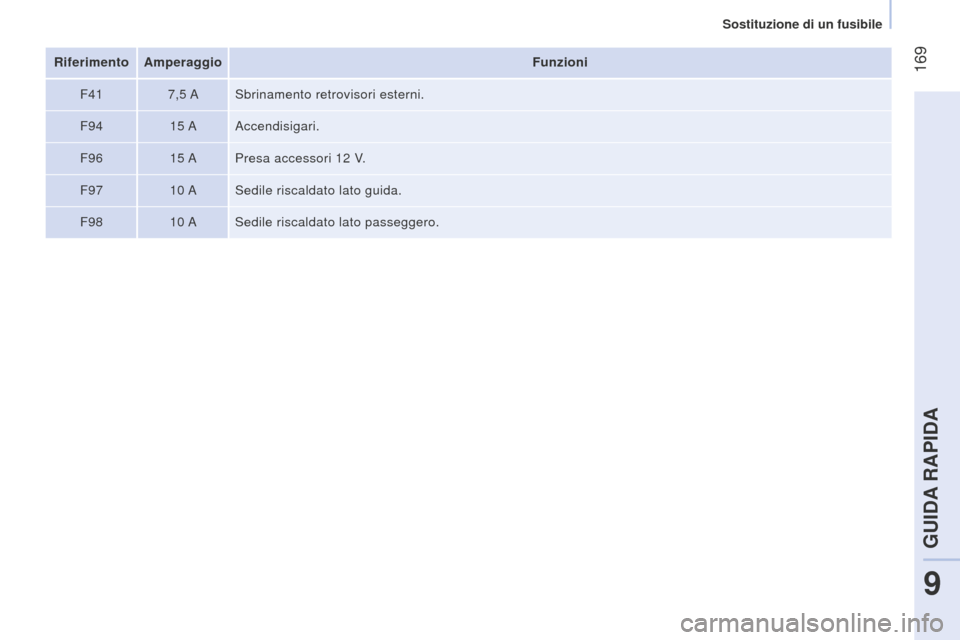

Riferimento AmperaggioFunzioni
F41 7,5
ASbrinamento retrovisori esterni.
F94 15
AAccendisigari.
F96 15
APresa accessori 12
v
.
F97 10

ASedile riscaldato lato guida.
F98 10
ASedile riscaldato lato passeggero.
9
GUIDA RAPIDA
Sostituzione di un fusibile

170
Bipper_it_Chap09_aide-rapide_ed02-2014
Riferimento AmperaggioFunzioni
F01 60
ACalcolatore.
F02 40
A
ventilatore abitacolo.
F03 20

AAlimentazione motorino d'avviamento.
F04 40
AAlimentazione pompa blocco idraulico ABS.
F06 30
AComando gruppo moto ventilatore mono velocità.
F07 40
AComando gruppo moto ventilatore massima velocità.
F08 30
APompa gruppo aria condizionata.
F09 15
AFascio gancio traino.
F10 10
AAvvisatore acustico.
F 11 10
AAlimentazione carica secondaria controllo motore.
F14 15
AFari abbaglianti.
F15 15
APresa accessori 12
v
.

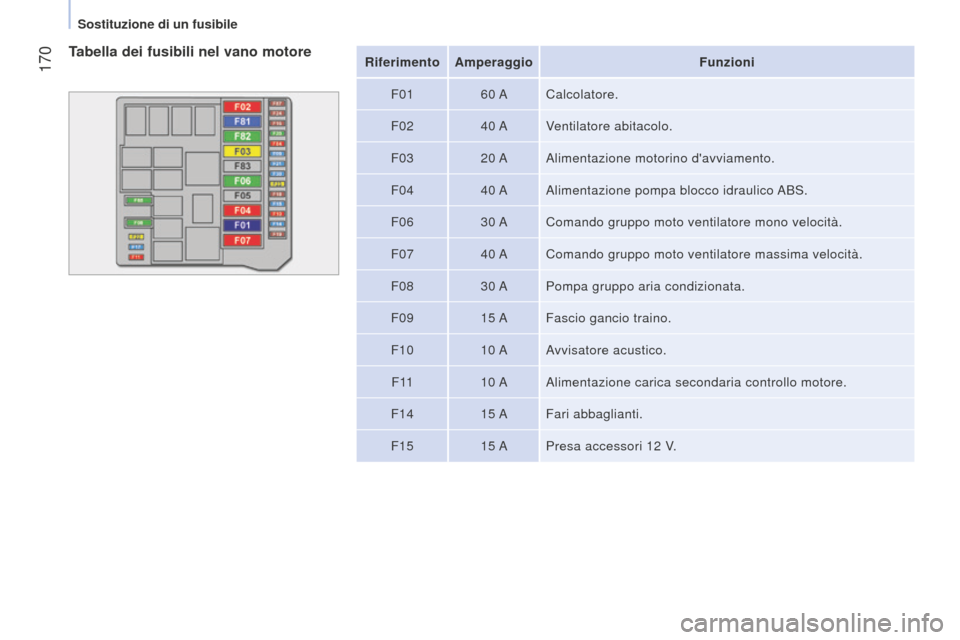

Tabella dei fusibili nel vano motore
Sostituzione di un fusibile

171
Bipper_it_Chap09_aide-rapide_ed02-2014

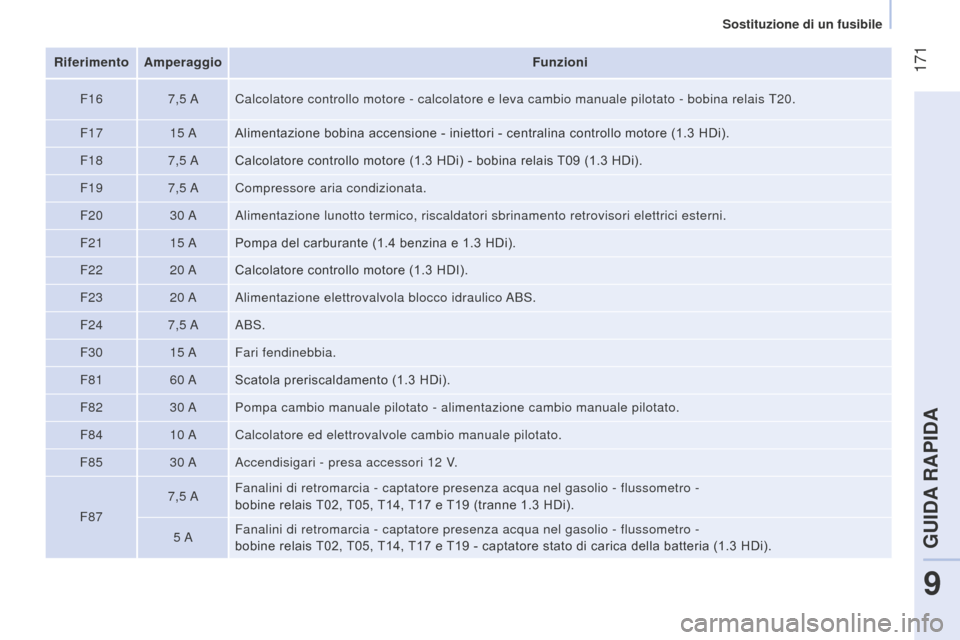

Riferimento AmperaggioFunzioni
F16 7,5
ACalcolatore controllo motore - calcolatore e leva cambio manuale pilotat\
o - bobina relais
t

20.
F17 15
AAlimentazione bobina accensione - iniettori - centralina controllo motore (1.3
HDi).
F18 7,5
ACalcolatore controllo motore (1.3
HDi) - bobina relais T09 (1.3 HDi).
F19 7,5
ACompressore aria condizionata.
F20 30
AAlimentazione lunotto termico, riscaldatori sbrinamento retrovisori elet\
trici esterni.
F21 15
APompa del carburante (1.4
benzina e 1.3 HDi).
F22 20
ACalcolatore controllo motore (1.3
HDI).
F23 20
AAlimentazione elettrovalvola blocco idraulico ABS.
F24 7,5
AABS.
F30 15
AFari fendinebbia.
F81 60
AScatola preriscaldamento (1.3
HDi).
F82 30
APompa cambio manuale pilotato - alimentazione cambio manuale pilotato.
F84 10
ACalcolatore ed elettrovalvole cambio manuale pilotato.
F85 30
AAccendisigari - presa accessori 12
v
.
F87 7,5

AFanalini di retromarcia - captatore presenza acqua nel gasolio - flussom\
etro -

bobine relais T02, T05, T14, T17
e T19 (tranne 1.3 HDi).
5
AFanalini di retromarcia - captatore presenza acqua nel gasolio - flussom\
etro -

bobine relais T02, T05, T14, T17
e T19 - captatore stato di carica della batteria (1.3 HDi).
9
GUIDA RAPIDA
Sostituzione di un fusibile

172
Bipper_it_Chap09_aide-rapide_ed02-2014

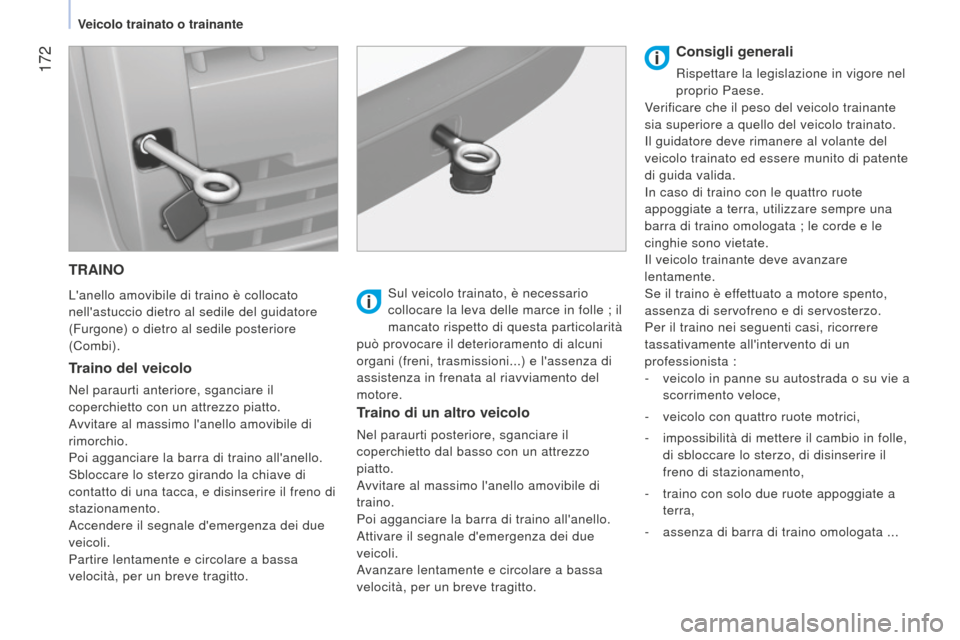

TRAINO
L'anello amovibile di traino è collocato
nell'astuccio dietro al sedile del guidatore
(Furgone) o dietro al sedile posteriore
(Combi).
Traino del veicolo
nel paraurti anteriore, sganciare il
coperchietto con un attrezzo piatto.
A
vvitare al massimo l'anello amovibile di
rimorchio.
Poi agganciare la barra di traino all'anello.
Sbloccare lo sterzo girando la chiave di
contatto di una tacca, e disinserire il freno di
stazionamento.
Accendere il segnale d'emergenza dei due
veicoli.
Partire lentamente e circolare a bassa
velocità, per un breve tragitto. Sul veicolo trainato, è necessario
collocare la leva delle marce in folle ; il
mancato rispetto di questa particolarità
può provocare il deterioramento di alcuni
organi (freni, trasmissioni...) e l'assenza di
assistenza in frenata al riavviamento del
motore.
Traino di un altro veicolo
nel paraurti posteriore, sganciare il
coperchietto dal basso con un attrezzo
piatto.
Avvitare al massimo l'anello amovibile di
traino.
Poi agganciare la barra di traino all'anello.
Attivare il segnale d'emergenza dei due
veicoli.
Avanzare lentamente e circolare a bassa
velocità, per un breve tragitto.
Consigli generali
Rispettare la legislazione in vigore nel
proprio Paese.
verificare che il peso del veicolo trainante


sia superiore a quello del veicolo trainato.
Il guidatore deve rimanere al volante del
veicolo trainato ed essere munito di patente
di guida valida.
In caso di traino con le quattro ruote
appoggiate a terra, utilizzare sempre una
barra di traino omologata ; le corde e le
cinghie sono vietate.
Il veicolo trainante deve avanzare
lentamente.
Se il traino è effettuato a motore spento,
assenza di servofreno e di servosterzo.
Per il traino nei seguenti casi, ricorrere
tassativamente all'intervento di un
professionista :
-

veicolo in panne su autostrada o su vie a

scorrimento veloce,
-

veicolo con quattro ruote motrici,
-


impossibilità di mettere il cambio in folle,

di sbloccare lo sterzo, di disinserire il
freno di stazionamento,
-

traino con solo due ruote appoggiate a

terra,
-

assenza di barra di traino omologata ...
Veicolo trainato o trainante

173
Bipper_it_Chap09_aide-rapide_ed02-2014
9
GUIDA RAPIDA

174
Bipper_it_Chap10_caracteristique_ed02-2014

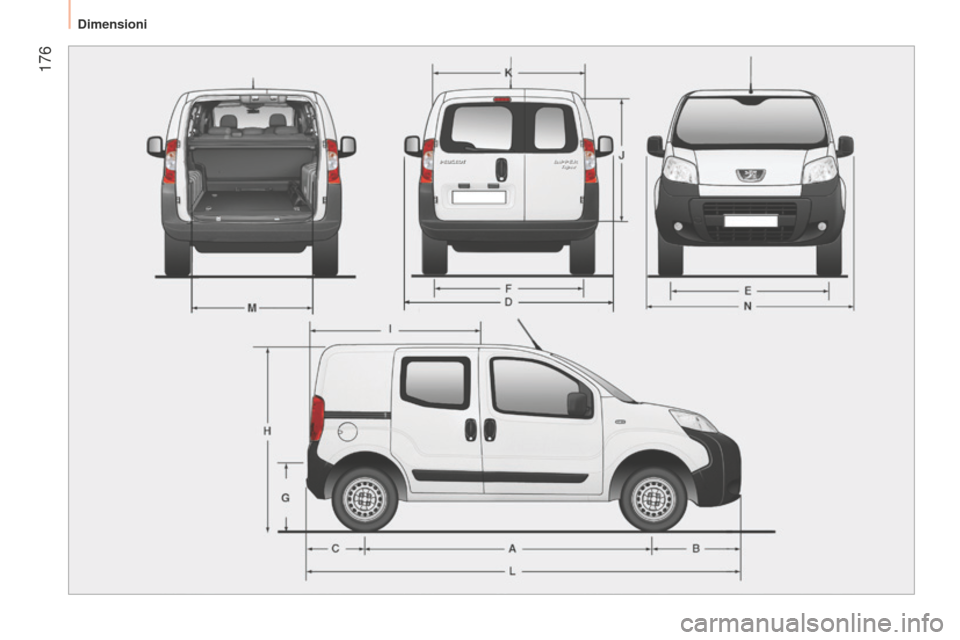

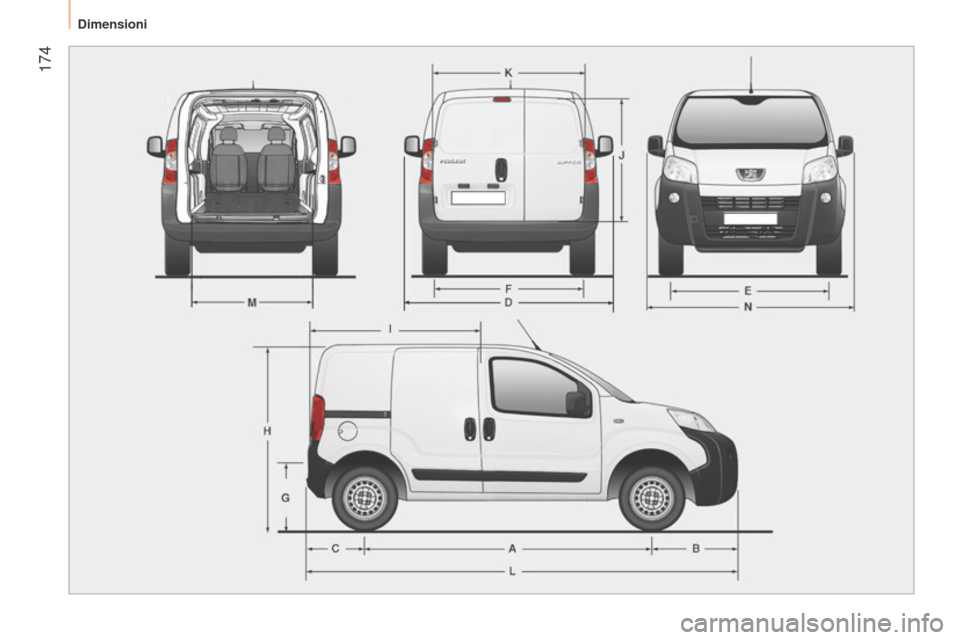

Dimensioni

175
Bipper_it_Chap10_caracteristique_ed02-2014

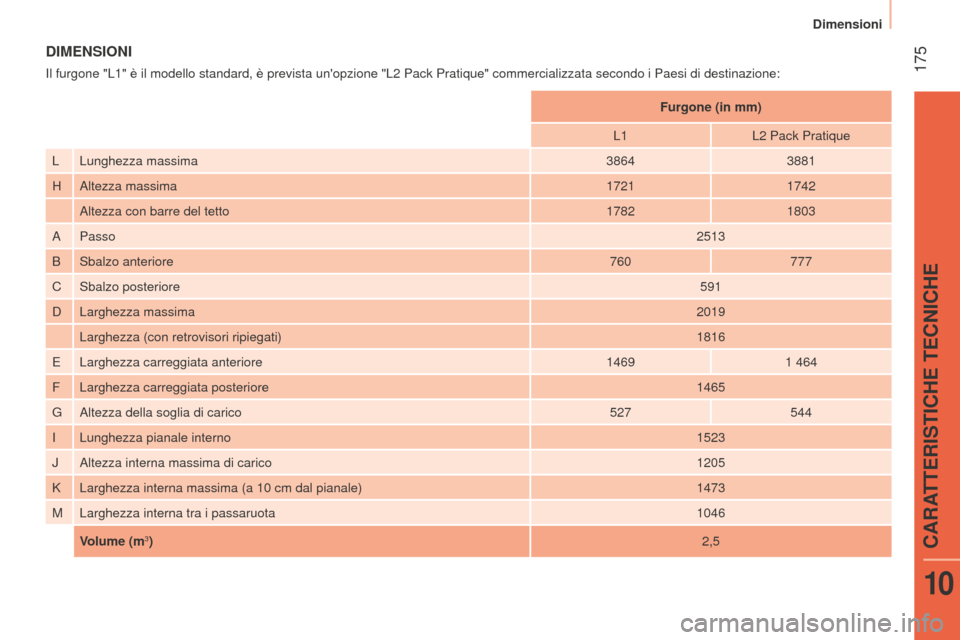

DIMENSIONI
Il furgone "L1" è il modello standard, è prevista un'opzione "L2 Pack Pratique" commercializzata secondo i Paesi di destinazione:Furgone (in mm)
L1 L2
Pack Pratique
L Lunghezza massima 38643881
H Altezza massima 17211742
Altezza con barre del tetto 17821803
A Passo 2513
B Sbalzo anteriore 760777
C Sbalzo posteriore 591
D Larghezza massima 2019
Larghezza (con retrovisori ripiegati) 1816
eLarghezza carreggiata anteriore14691

464
F Larghezza carreggiata posteriore 1465
G Altezza della soglia di carico 527544
I Lunghezza pianale interno 1523
J Altezza interna massima di carico 1205
K Larghezza interna massima (a 10
cm dal pianale) 1473
M Larghezza interna tra i passaruota 1046
Volume (m
3) 2,5
10
Dimensioni
CARATTERISTICHE TECNICHE

176
Bipper_it_Chap10_caracteristique_ed02-2014
Dimensioni

177
Bipper_it_Chap10_caracteristique_ed02-2014

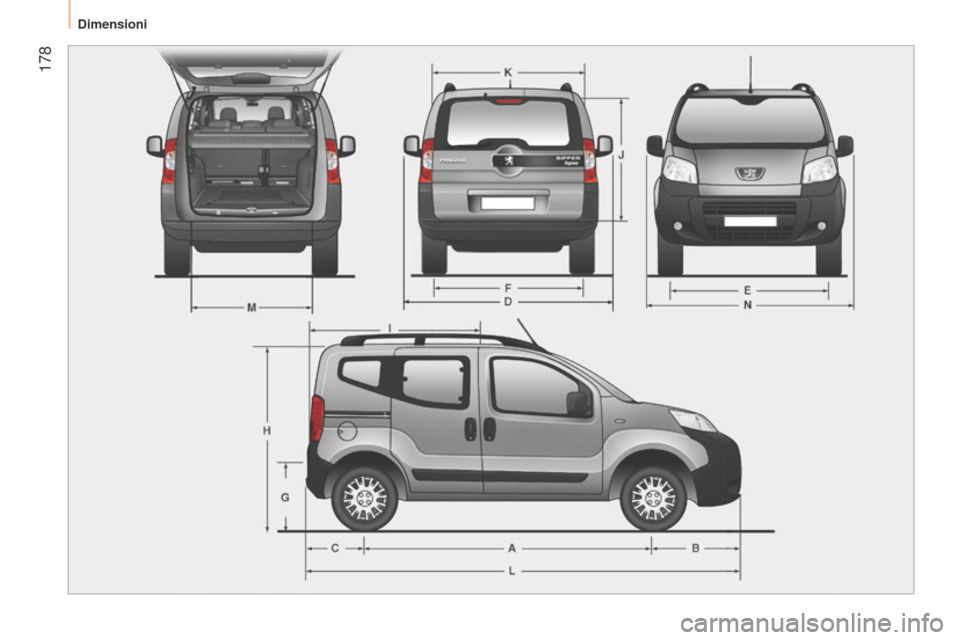

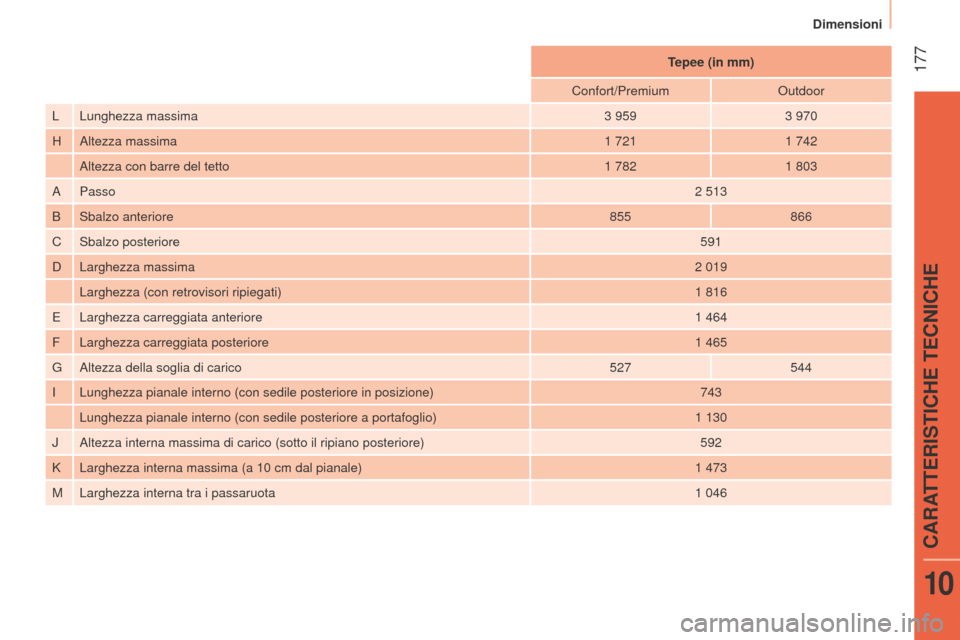

Tepee (in mm)
Confort/Premium
o
utdoor
L Lunghezza massima 3

959 3
970
H Altezza massima 1

721 1
742
Altezza con barre del tetto 1

782 1
803
A Passo 2
513
B Sbalzo anteriore 855866
C Sbalzo posteriore 591
D Larghezza massima 2
019
Larghezza (con retrovisori ripiegati) 1
816
eLarghezza carreggiata anteriore 1

464
F Larghezza carreggiata posteriore 1
465
G Altezza della soglia di carico 527544
I Lunghezza pianale interno (con sedile posteriore in posizione) 743
Lunghezza pianale interno (con sedile posteriore a portafoglio) 1
130
J Altezza interna massima di carico (sotto il ripiano posteriore) 592
K Larghezza interna massima (a 10

cm dal pianale) 1
473
M Larghezza interna tra i passaruota 1
046
10
Dimensioni
CARATTERISTICHE TECNICHE

178
Bipper_it_Chap10_caracteristique_ed02-2014
Dimensioni
