Peugeot Bipper 2015 Savininko vadovas (in Lithuanian)

159
Bipper_lt_Chap09_aide-rapide_ed02-2014

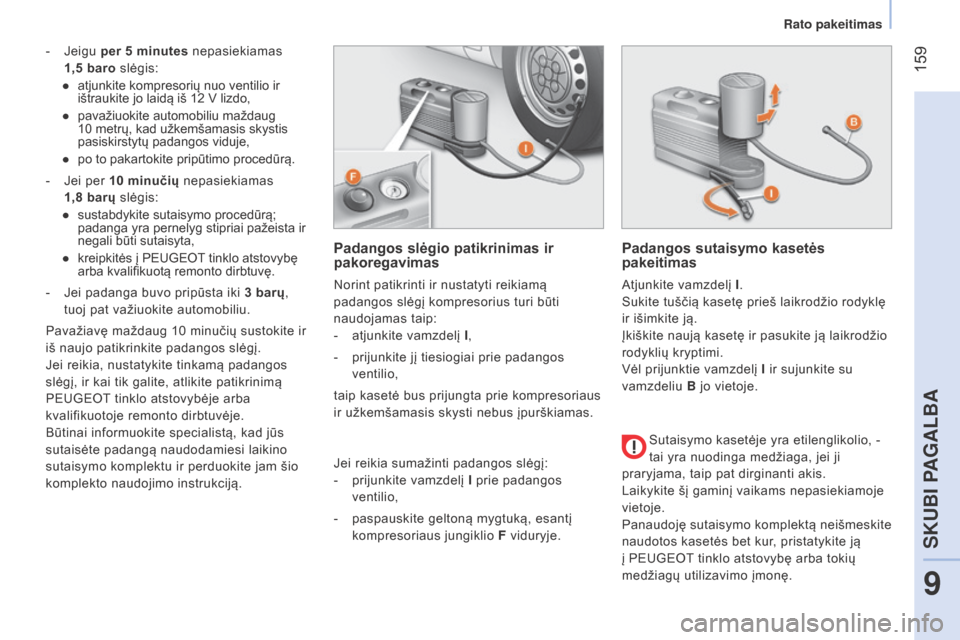

- Jeigu per 5 minutes nepasiekiamas
1,5 baro slėgis:
●

atjunki
te kompresorių nuo ventilio ir
ištraukite jo laidą iš 12
v lizdo,
●

pavažiuokite au
tomobiliu maždaug
10
metrų, kad užkemšamasis skystis
pasiskirstytų padangos viduje,
●

po to pakartokite pripūtimo proced
ūrą.
-

Jei per
10 minučių nepasiekiamas
1,8
barų slėgis:
●

sustabdykite sutaisymo procedūrą
;
padanga yra pernelyg stipriai pažeista ir
negali būti sutaisyta,
●

kreipki
tės į P e UG e OT tinklo atstovybę
arba kvalifikuotą remonto dirbtuvę.
-

Jei padanga buvo pripūsta iki
3 barų,
tuoj pat važiuokite automobiliu.
Pavažiavę maždaug 10
minučių sustokite ir
iš naujo patikrinkite padangos slėgį.
Jei reikia, nustatykite tinkamą padangos
slėgį, ir kai tik galite, atlikite patikrinimą
P
e UG e OT tinklo atstovybėje arba
kvalifikuotoje remonto dirbtuvėje.
Būtinai informuokite specialistą, kad jūs
sutaisėte padangą naudodamiesi laikino
sutaisymo komplektu ir perduokite jam šio
komplekto naudojimo instrukciją.
Padangos slėgio patikrinimas ir
pakoregavimas
Norint patikrinti ir nustatyti reikiamą
padangos slėgį kompresorius turi būti
naudojamas taip:
-

atjunkite vamzdelį
I,
-

prijunkite jį tiesiogiai prie padangos

ventilio,
taip kasetė bus prijungta prie kompresoriaus
ir užkemšamasis skysti nebus įpurškiamas.
Padangos sutaisymo kasetės
pakeitimas
atjunkite vamzdelį I .
Sukite tuščią kasetę prieš laikrodžio rodyklę
ir išimkite ją.
Įkiškite naują kasetę ir pasukite ją laikrodžio
rodyklių kryptimi.
v

ėl prijunktie vamzdelį I ir sujunkite su
vamzdeliu B jo vietoje.
Sutaisymo kasetėje yra etilenglikolio, -
tai yra nuodinga medžiaga, jei ji
praryjama, taip pat dirginanti akis.
Laikykite šį gaminį vaikams nepasiekiamoje
vietoje.
Panaudoję sutaisymo komplektą neišmeskite
naudotos kasetės bet kur, pristatykite ją
į P
e UG e OT tinklo atstovybę arba tokių
medžiagų utilizavimo įmonę.
Jei reikia sumažinti padangos slėgį:
-

prijunkite vamzdelį

I prie padangos
ventilio,
-

paspauskite geltoną mygtuką, esantį


kompresoriaus jungiklio F viduryje.
9
SKUBI PAGALBA
Rato pakeitimas

160
Bipper_lt_Chap09_aide-rapide_ed02-2014

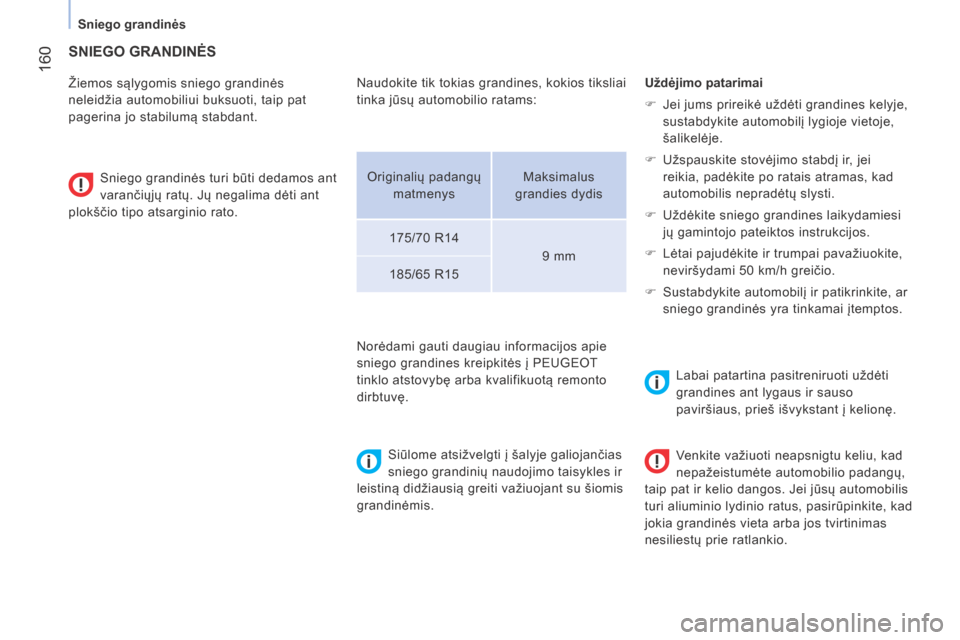

SNIEGO GRANDINĖS
Žiemos sąlygomis sniego grandinės
neleidžia automobiliui buksuoti, taip pat
pagerina jo stabilumą stabdant.Sniego grandinės turi būti dedamos ant
varančiųjų ratų. Jų negalima dėti ant
plokščio tipo atsarginio rato.
Siūlome atsižvelgti į šalyje galiojančias
sniego grandinių naudojimo taisykles ir
leistiną didžiausią greiti važiuojant su šiomis
grandinėmis. Uždėjimo patarimai
F
Jei jums prireikė uždėti grandines kelyje,


sustabdykite automobilį lygioje vietoje,
šalikelėje.
F
Užspauskite stovėjimo stabdį ir

, jei
reikia, padėkite po ratais atramas, kad
automobilis nepradėtų slysti.
F
Uždėkite sniego grandines laikydamiesi


jų gamintojo pateiktos instrukcijos.
F
Lėtai pajudėkite ir trumpai pavažiuokite,


neviršydami 50
km/h greičio.
F
Sustabdykite automobilį ir patikrinkite, ar


sniego grandinės yra tinkamai įtemptos.
Labai patartina pasitreniruoti uždėti


grandines ant lygaus ir sauso
paviršiaus, prieš išvykstant į kelionę.
Naudokite tik tokias grandines, kokios tiksliai
tinka jūsų automobilio ratams:
Norėdami gauti daugiau informacijos apie
sniego grandines kreipkitės į P
e UG e OT
tinklo atstovybę arba kvalifikuotą remonto
dirbtuvę. Originalių padangų
matmenys Maksimalus
grandies dydis
175/70
R149
mm
185/65
R15
venkite važiuoti neapsnigtu keliu, kad


nepažeistumėte automobilio padangų,
taip pat ir kelio dangos. Jei jūsų automobilis
turi aliuminio lydinio ratus, pasirūpinkite, kad
jokia grandinės vieta arba jos tvirtinimas
nesiliestų prie ratlankio.
Sniego grandinės

161
Bipper_lt_Chap09_aide-rapide_ed02-2014
Priekiniai žibintai
atidarykite variklio gaubtą. Norėdami
pasiekti lemputes užkiškite ranką už optinio
žibintų bloko.
Norėdami pasiekti lemputes nuimkite
apsauginius dangtelius.
Įdėdami kiekvieną lemputę viską atlikite
atgaline tvarka.

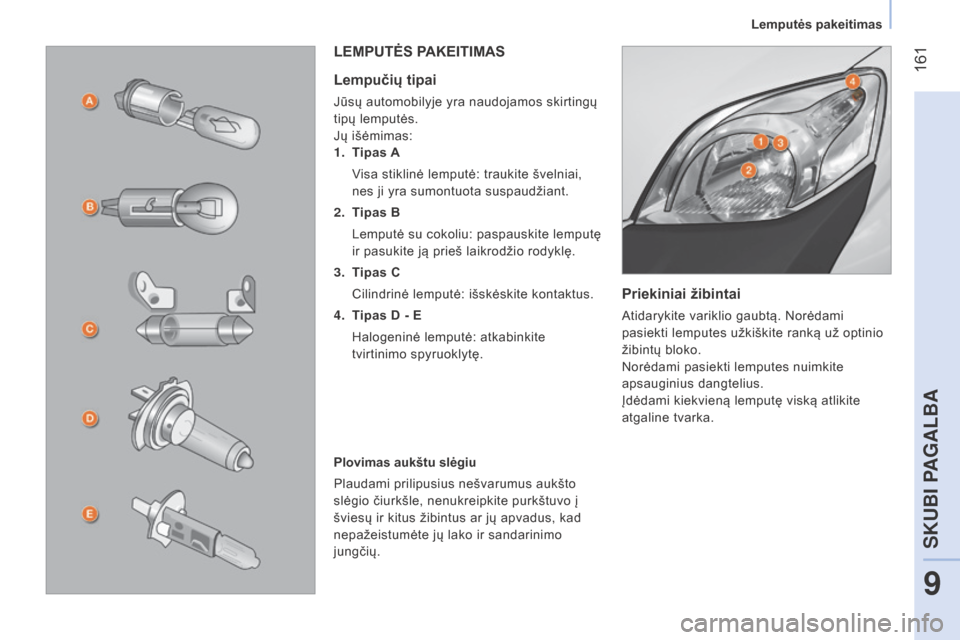

LEMPUTĖS PAKEITIMAS
Lempučių tipai
Jūsų automobilyje yra naudojamos skirtingų
tipų lemputės.
Jų išėmimas:
1.

T
ipas A

v
isa stiklinė lemputė: traukite švelniai,

nes ji yra sumontuota suspaudžiant.
2.

T
ipas B
Lemputė su cokoliu: paspauskite lemputę


ir pasukite ją prieš laikrodžio rodyklę.
3.

T
ipas C
Cilindrinė lemputė: išskėskite kontaktus.
4.


T
ipas D - E
Halogeninė lemputė: atkabinkite


tvirtinimo spyruoklytę.
Plovimas aukštu slėgiu
Plaudami prilipusius nešvarumus aukšto
slėgio čiurkšle, nenukreipkite purkštuvo į
šviesų ir kitus žibintus ar jų apvadus, kad
nepažeistumėte jų lako ir sandarinimo
jungčių.
9
SKUBI PAGALBA
Lemputės pakeitimas

162
Bipper_lt_Chap09_aide-rapide_ed02-2014

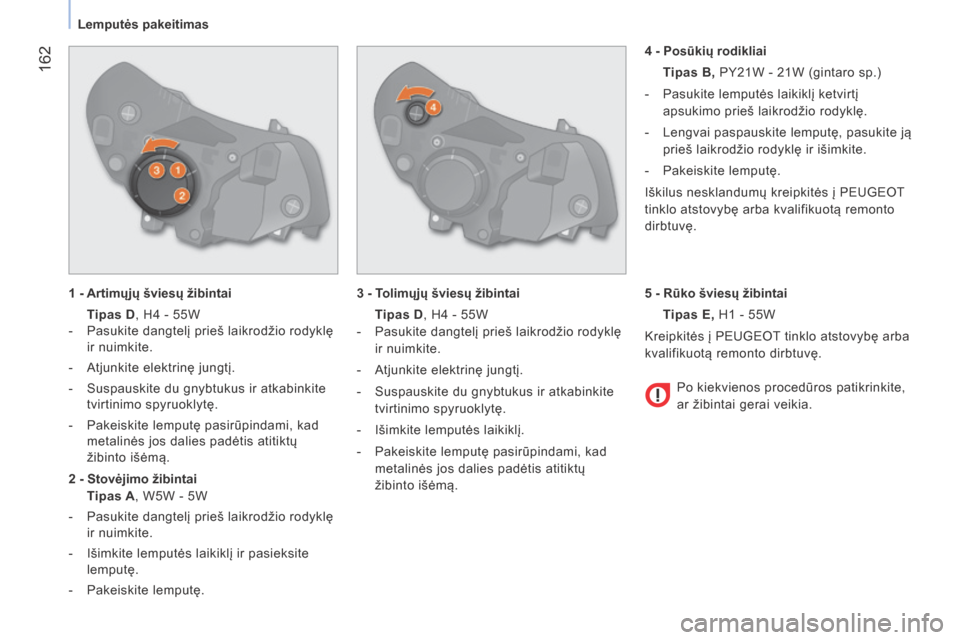

1 - Artimųjų šviesų žibintai
T
ipas D, H4 - 55W
-

Pasukite dangtelį prieš laikrodžio rodyklę

ir nuimkite.
-
a tjunkite elektrinę jungtį.
-

Suspauskite du gnybtukus ir atkabinkite

tvirtinimo spyruoklytę.
-

Pakeiskite lemputę pasirūpindami, kad

metalinės jos dalies padėtis atitiktų
žibinto išėmą.
2
- Stovėjimo žibintai
T

ipas A, W5W - 5W
-

Pasukite dangtelį prieš laikrodžio rodyklę

ir nuimkite.
-
i šimkite lemputės laikiklį ir pasieksite
lemputę.
-

Pakeiskite lemputę. 3

- Tolimųjų šviesų žibintai
T

ipas D, H4 - 55W
-

Pasukite dangtelį prieš laikrodžio rodyklę

ir nuimkite.
-
a tjunkite elektrinę jungtį.
-

Suspauskite du gnybtukus ir atkabinkite

tvirtinimo spyruoklytę.
-
i šimkite lemputės laikiklį.
-

Pakeiskite lemputę pasirūpindami, kad

metalinės jos dalies padėtis atitiktų
žibinto išėmą. 4
- Posūkių rodikliai
T

ipas B, PY21W - 21W (gintaro sp.)
-
Pasukite lemputės laikiklį ketvirtį

apsukimo prieš laikrodžio rodyklę.
-
Lengvai paspauskite lemputę, pasukite ją

prieš laikrodžio rodyklę ir išimkite.
-
Pakeiskite lemputę.
i

škilus nesklandumų kreipkitės į P e UG e OT
tinklo atstovybę arba kvalifikuotą remonto
dirbtuvę.
Po kiekvienos procedūros patikrinkite,
ar žibintai gerai veikia.
5
- Rūko šviesų žibintai
T

ipas E, H1 - 55W
k

reipkitės į P e UG e OT tinklo atstovybę arba
kvalifikuotą remonto dirbtuvę.
Lemputės pakeitimas

163
Bipper_lt_Chap09_aide-rapide_ed02-2014

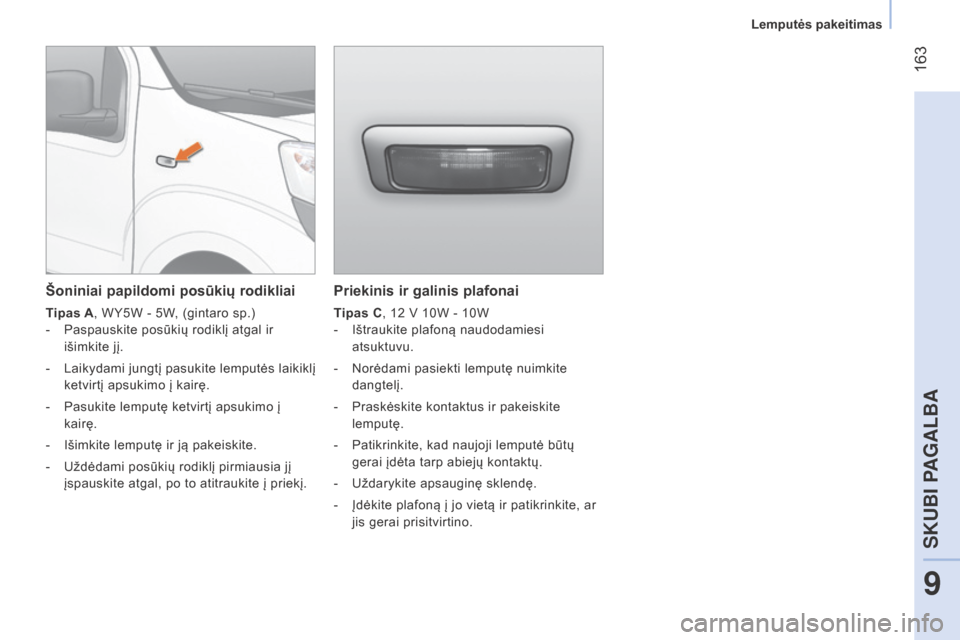

Priekinis ir galinis plafonai
Tipas C, 12 v 10W - 10W
- i štraukite plafoną naudodamiesi
atsuktuvu.
-

Norėdami pasiekti lemputę nuimkite

dangtelį.
-

Praskėskite kontaktus ir pakeiskite

lemputę.
-

Patikrinkite, kad naujoji lemputė būtų

gerai įdėta tarp abiejų kontaktų.
-

Uždarykite apsauginę sklendę.
-


Įdėkite plafoną į jo vietą ir patikrinkite, ar

jis gerai prisitvirtino.
Šoniniai papildomi posūkių rodikliai
Tipas A, WY5W - 5W, (gintaro sp.)
-
Paspauskite posūkių rodiklį atgal ir

išimkite jį.
-

Laikydami
jungtį pasukite lemputės laikiklį
ketvirtį apsukimo į kairę.
-

Pasukite lemputę ketvirtį apsukimo į

kairę.
-
i šimkite lemputę ir ją pakeiskite.
-

Uždėdami posūkių rodiklį pirmiausia jį

įspauskite atgal, po to atitraukite į priekį.
9
SKUBI PAGALBA
Lemputės pakeitimas

164
Bipper_lt_Chap09_aide-rapide_ed02-2014

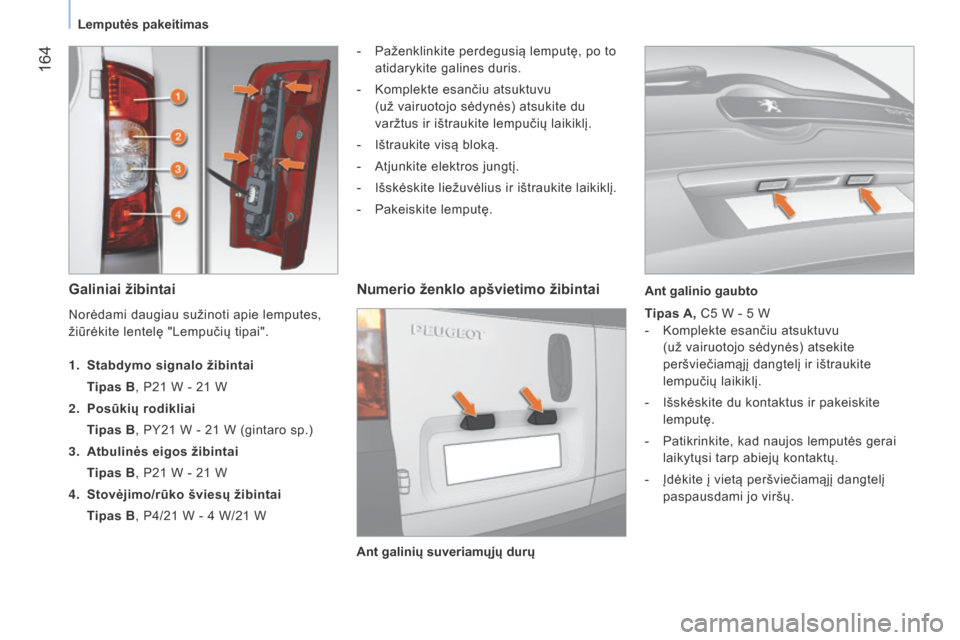

Galiniai žibintai
- Paženklinkite perdegusią lemputę, po to
atidarykite galines duris.
-
k omplekte esančiu atsuktuvu
(už vairuotojo sėdynės) atsukite du
varžtus ir ištraukite lempučių laikiklį.
-
i štraukite visą bloką.
-
a tjunkite elektros jungtį.
-
i šskėskite liežuvėlius ir ištraukite laikiklį.
-

Pakeiskite lemputę.
Numerio ženklo apšvietimo žibintai
Tipas A, C5 W - 5 W
- k omplekte esančiu atsuktuvu
(už vairuotojo sėdynės) atsekite
peršviečiamąjį dangtelį ir ištraukite
lempučių laikiklį.
-
i šskėskite du kontaktus ir pakeiskite
lemputę.
-

Patikrinkite, kad naujos lemputės gerai

laikytųsi tarp abiejų kontaktų.
-

Įdėkite į vietą peršviečiamąjį dangtelį

paspausdami jo viršų.
Norėdami daugiau sužinoti apie lemputes,
žiūrėkite lentelę "Lempučių tipai".
1.

Stabdymo signalo žibintai
T

ipas B, P21

W - 21

W
2.

Posūkių rodikliai
T

ipas B, PY21

W - 21

W (gintaro sp.)
3.

Atbulinės eigos žibintai
T

ipas B, P21

W - 21

W
4.

Stovėjimo/rūko šviesų žibintai
T

ipas B, P4/21

W - 4

W/21

W Ant galinių suveriamųjų durų Ant galinio gaubto
Lemputės pakeitimas

165
Bipper_lt_Chap09_aide-rapide_ed02-2014
Trečiasis stabdymo signalo žibintas
Ant galinių suveriamųjų durų
Tipas B, W5W - 5W (4 lemputės)
-
a tsekite peršviečiamąjį gaubtelį
naudodamiesi atsuktuvu, esančiu įrankių
komplekte.
-
a tjunkite elektros jungtį.
-

Suspauskite du liežuvėlius ir išimkite

lempučių laikiklį.
-
i šimkite perdegusią lemputę.
-

Pakeiskite lemputę. Ant galinio gaubto
T

ipas B, W5W - 5W (5 lemputės)
-
a tidarykite galinį gaubtą.
-
a tsukite du dangtelį laikančius varžtus ir
nuimkite dangtelį.
-

Suspauskite du liežuvėlius ir ištraukite

lempučių laikiklį.
-
i šimkite perdegusią lemputę.
-

Pakeiskite lemputę.
Jei atsirado sunkumų, kreipkitės į P

e UG e OT
tinklo atstovybę arba kvalifikuotą remonto
dirbtuvę.
9
SKUBI PAGALBA
Lemputės pakeitimas

166
Bipper_lt_Chap09_aide-rapide_ed02-2014
STIKLO VALYTUVŲ ŠLUOSTIKLIO PAKEITIMAS
Priekinio arba galinio stiklo valytuvo
šluostiklio pakeitimas
Šluostiklio nuėmimas:
Pakelkite priekinio stiklo valytuvo kotą A.
Pasukite šluostiklį B 90° kampu aplink
ašelę
C, esančią valytuvo koto gale.
i

štraukite šluostiklio ašelę C .Šluostiklio uždėjimas:
Įkiškite ašelę C
į skylutę, esančią
šluostiklio
B viduryje.
valytuvą su šluostikliu grąžinkite atgal ant


priekinio stiklo.
Stiklo valytuvų šluostiklio pakeitimas

167
Bipper_lt_Chap09_aide-rapide_ed02-2014

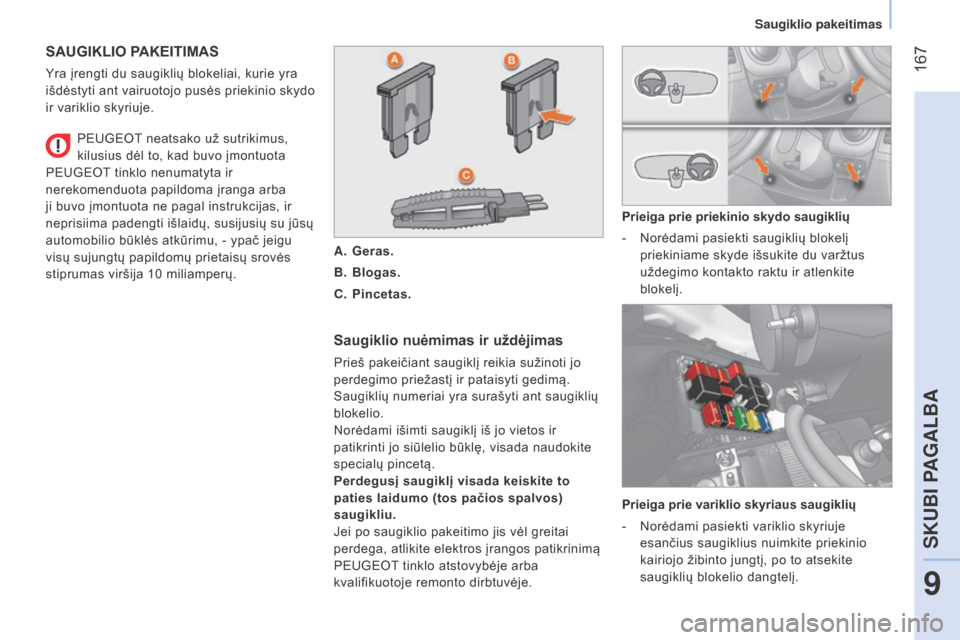

SAUGIKLIO PAKEITIMAS
Yra įrengti du saugiklių blokeliai, kurie yra
išdėstyti ant vairuotojo pusės priekinio skydo
ir variklio skyriuje.
Saugiklio nuėmimas ir uždėjimas
Prieš pakeičiant saugiklį reikia sužinoti jo
perdegimo priežastį ir pataisyti gedimą.
Saugiklių numeriai yra surašyti ant saugiklių
blokelio.
Norėdami išimti saugiklį iš jo vietos ir
patikrinti jo siūlelio būklę, visada naudokite
specialų pincetą.
Perdegusį saugiklį visada keiskite to
paties laidumo (tos pačios spalvos)
saugikliu.
Jei po saugiklio pakeitimo jis vėl greitai
perdega, atlikite elektros įrangos patikrinimą
Pe UG e OT tinklo atstovybėje arba
kvalifikuotoje remonto dirbtuvėje. Prieiga prie priekinio skydo saugiklių
-

Norėdami pasiekti saugiklių blokelį

priekiniame skyde išsukite du varžtus
uždegimo kontakto raktu ir atlenkite
blokelį.
P
e
UG
e
OT neatsako už sutrikimus,
kilusius dėl to, kad buvo įmontuota
P
e
UG
e
OT tinklo nenumatyta ir
nerekomenduota papildoma įranga arba
ji buvo įmontuota ne pagal instrukcijas, ir
neprisiima padengti išlaidų, susijusių su jūsų
automobilio būklės atkūrimu, - ypač jeigu
visų sujungtų papildomų prietaisų srovės
stiprumas viršija 10

miliamperų.
A.
Geras.
B.

Blogas.
C.

Pincetas.
Prieiga prie variklio skyriaus saugiklių
-

Norėdami pasiekti variklio skyriuje

esančius saugiklius nuimkite priekinio
kairiojo žibinto jungtį, po to atsekite
saugiklių blokelio dangtelį.
9
SKUBI PAGALBA
Saugiklio pakeitimas

168
Bipper_lt_Chap09_aide-rapide_ed02-2014

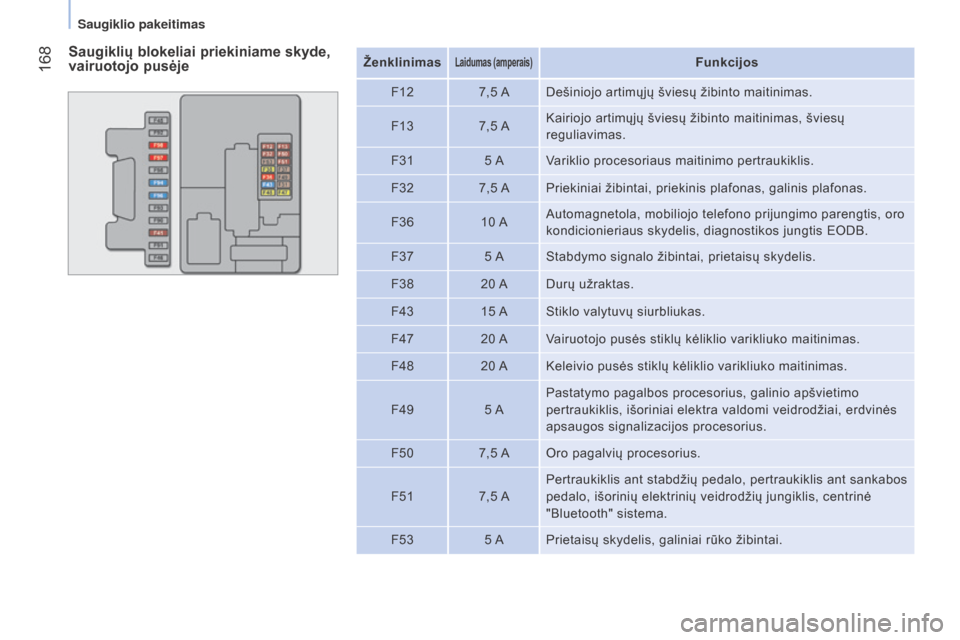

Saugiklių blokeliai priekiniame skyde,
vairuotojo pusėjeŽenklinimasLaidumas (amperais)Funkcijos
F12 7,5
a
Dešiniojo artimųjų šviesų žibinto maitinimas.
F13 7,5

a k
airiojo artimųjų šviesų žibinto maitinimas, šviesų
reguliavimas.
F31 5
avariklio procesoriaus maitinimo pertraukiklis.
F32 7,5

a
Priekiniai žibintai, priekinis plafonas, galinis plafonas.
F36 10

a a
utomagnetola, mobiliojo telefono prijungimo parengtis, oro
kondicionieriaus skydelis, diagnostikos jungtis
e ODB.
F37 5
aStabdymo signalo žibintai, prietaisų skydelis.
F38 20

a
Durų užraktas.
F43 15

a
Stiklo valytuvų siurbliukas.
F47 20

a v
airuotojo pusės stiklų kėliklio varikliuko maitinimas.
F48 20

a k
eleivio pusės stiklų kėliklio varikliuko maitinimas.
F49 5
a
Pastatymo pagalbos procesorius, galinio apšvietimo


pertraukiklis, išoriniai elektra valdomi veidrodžiai, erdvinės
apsaugos signalizacijos procesorius.
F50 7,5
a
Oro pagalvių procesorius.
F51 7,5

a
Pertraukiklis ant stabdžių pedalo, pertraukiklis ant sankabos

pedalo, išorinių elektrinių veidrodžių jungiklis, centrinė
"Bluetooth" sistema.
F53 5
aPrietaisų skydelis, galiniai rūko žibintai.
Saugiklio pakeitimas
