Peugeot Boxer 2013 Инструкция по эксплуатации (in Russian)
Manufacturer: PEUGEOT, Model Year: 2013, Model line: Boxer, Model: Peugeot Boxer 2013Pages: 184, PDF Size: 5.78 MB
Page 11 of 184
1
КРАТКОЕ ЗНАКОМСТВО С АВТОМОБИЛЕ
М
9

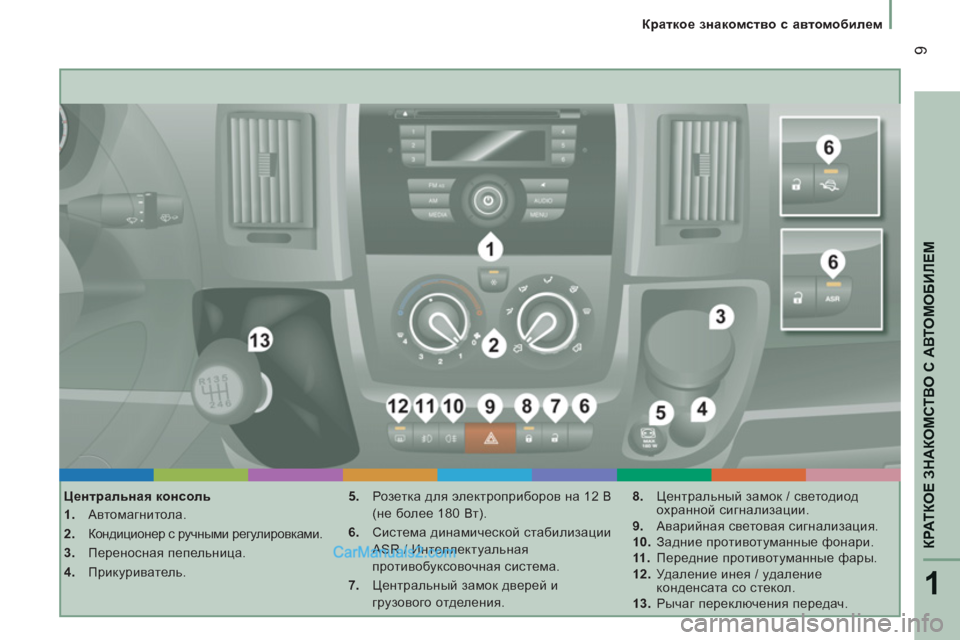

Краткое знакомство с автомобилем
Центральная консоль
1.
Автомагнитола.
2.
Кондиционер с ручными регулировками.
3.
Переносная пепельница.
4.
Прикуриватель.
5.
Розетк а для электроприборов на 12 В
(не более 180 Вт).
6.
Система динамической стабилизации
ASR / Интеллектуальная
противобуксовочная система.
7.
Центральный замок дверей и
грузового отделения.
8.
Центральный замок / светодиод
охранной сигнализации.
9.
Аварийная световая сигнализация.
10.
Задние противотуманные фонари.
11 .
Передние противотуманные фары.
12.
Удаление инея / удаление
конденсата со стекол.
13.
Рычаг переключения передач.
Page 12 of 184
3
10
Краткое знакомство с автомобилем
ПОДГОТОВКА К КОМФОРТНОМУ ВОЖДЕНИЮ
65
Регулировка сиденья водителя
В продольном направлении Высота сиденья Наклон спинки
Поясничная поддержка Подогрев сиденья Регулятор жесткости сиденья
Page 13 of 184
523
5
1
КРАТКОЕ ЗНАКОМСТВО С АВТОМОБИЛЕ
М
11

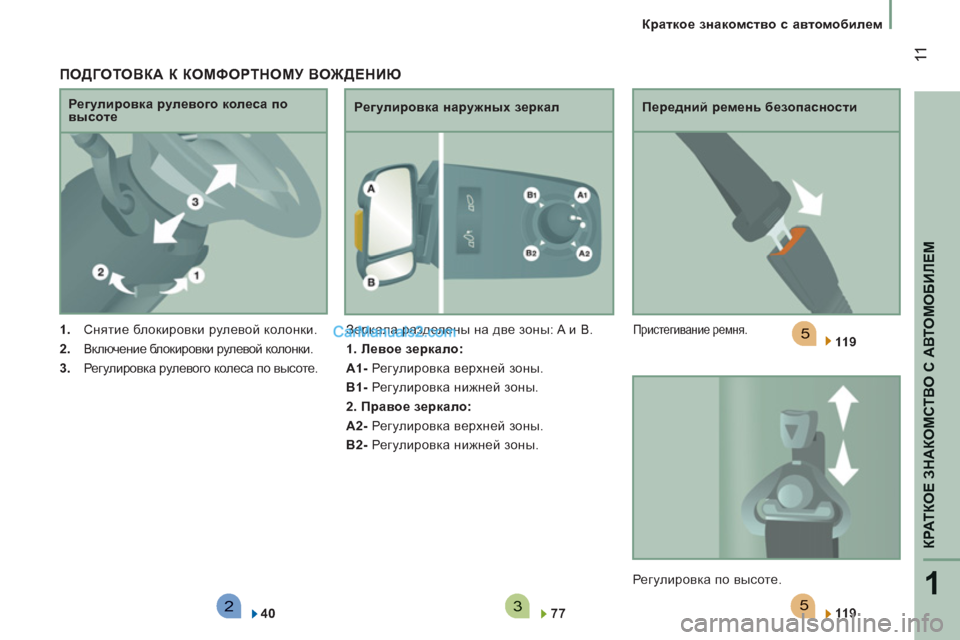

Краткое знакомство с автомобилем
ПОДГОТОВКА К КОМФОРТНОМУ ВОЖДЕНИЮ
1.
Снятие блокировки рулевой колонки.
2.
Включение блокировки рулевой колонки.
3.
Регулировка рулевого колеса по высоте.
Регулировка рулевого колеса по
высоте
Регулировка наружных зеркал
Зеркала разделены на две зоны: A и B.
1. Левое зеркало:
A1-
Регулировка верхней зоны.
B1-
Регулировка нижней зоны.
2. Правое зеркало:
A2-
Регулировка верхней зоны.
B2-
Регулировка нижней зоны.
40
77
Передний ремень безопасности
Пристегивание ремня.
Регулировка по высоте.
11 9
11 9
Page 14 of 184
33
12

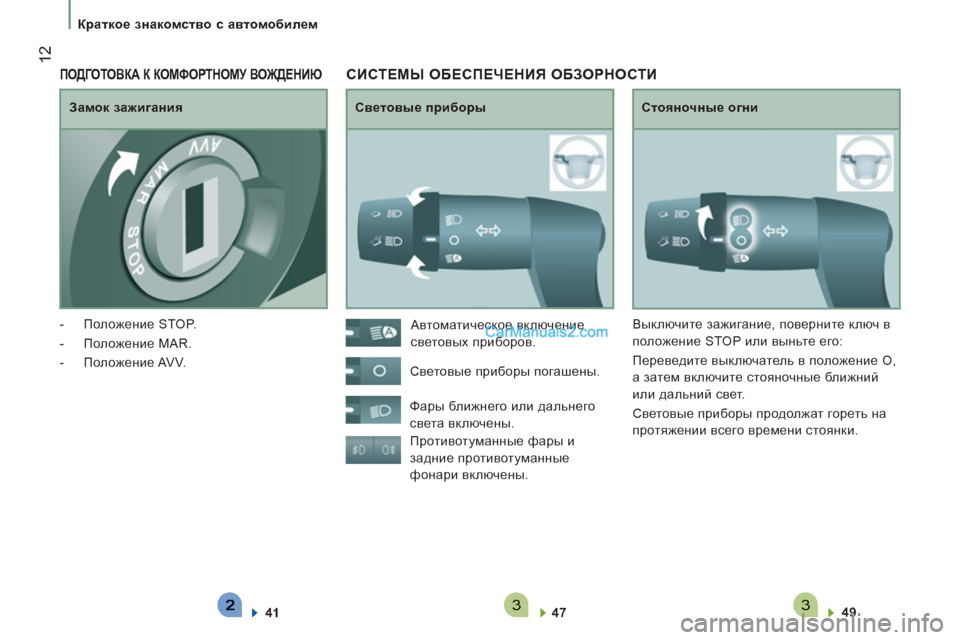

Краткое знакомство с автомобилем
СИСТЕМЫ ОБЕСПЕЧЕНИЯ ОБЗОРНОСТИ
Световые приборы
Стояночные огни
Противотуманные фары и
задние противотуманные
фонари включены.
47
49
Автоматическое включение
световых приборов.
Световые приборы погашены.
Фары ближнего или дальнего
света включены. Выключите зажигание, поверните ключ в
положение STOP или выньте его:
Переведите выключатель в положение O,
а затем включите стояночные ближний
или дальний
свет.
Световые приборы продолжат гореть на
протяжении всего времени стоянки.
ПОДГОТОВКА К КОМФОРТНОМУ ВОЖДЕНИЮ
Замок зажигания
- Положение STOP.
- Положение MAR.
- Положение AV V.
41
Page 15 of 184
3331
КРАТКОЕ ЗНАКОМСТВО С АВТОМОБИЛЕ
М
13

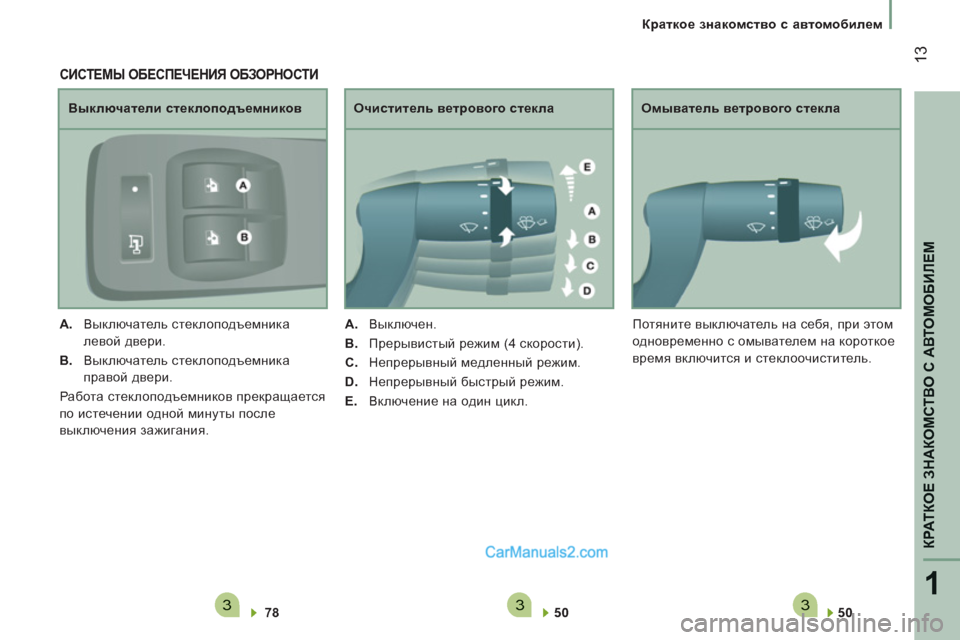

Краткое знакомство с автомобилем
50
Омыватель ветрового стекла
Потяните выключатель на себя, при этом
одновременно с омывателем на короткое
время включится и стеклоочиститель.
СИСТЕМЫ ОБЕСПЕЧЕНИЯ ОБЗОРНОСТИ
78
Выключатели стеклоподъемников
A.
Выключатель стеклоподъемника
левой двери.
B.
Выключатель стеклоподъемника
правой двери.
Работа стеклоподъемников прекращается
по истечении одной минуты после
выключения зажигания.
50
Очиститель ветрового стекла
A.
Выключен.
B.
Прерывистый режим (4 скорости).
C.
Непрерывный медленный режим.
D.
Непрерывный быстрый режим.
E.
Включение
на один цикл.
Page 16 of 184
14
Краткое знакомство с автомобилем
ОБЕСПЕЧЕНИЕ КОМФОРТНОГО МИКРОКЛИМАТА
При наличии климат-контроля
: с наибольшим эффектом система работает в автоматическом режиме, который включается
нажатием на кнопку "AUTO"
и который рекомендуется предпочесть остальным.
Рекомендации по настройкам кондиционера
Кондиционер с ручными настройками
Мне нужно...
Распределение
потоков воздуха
Температура
воздуха
Расход воздуха
Рециркуляция
воздуха Кондиционер
Повысить
температуру -
Понизить
температуру
Удалить иней со стекол
Удалить конденсат со стекол
Page 17 of 184
221
КРАТКОЕ ЗНАКОМСТВО С АВТОМОБИЛЕ
М
15

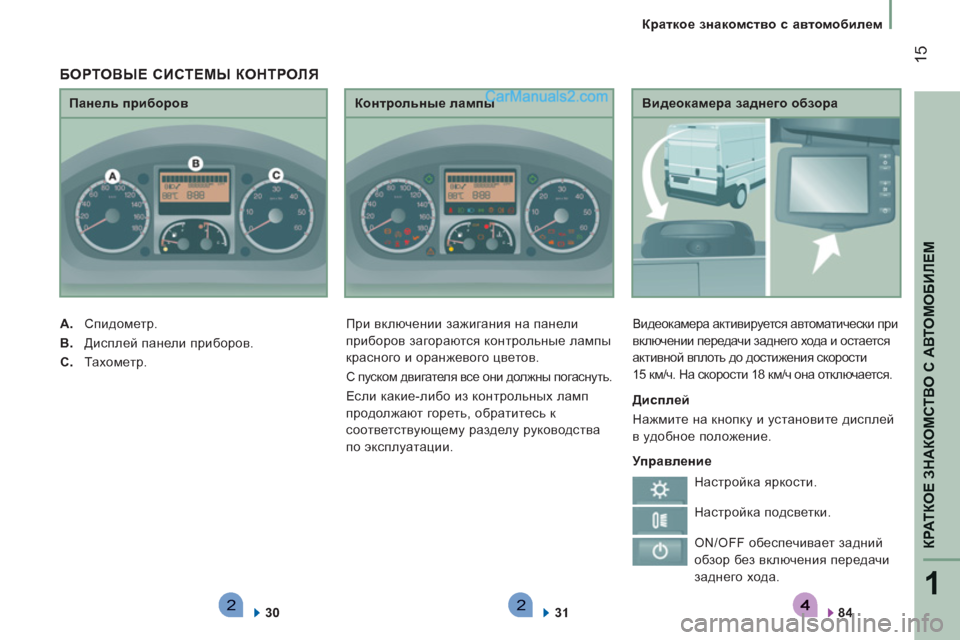

Краткое знакомство с автомобилем
Видеокамера заднего обзора
Видеокамера активируется автоматически при
включении передачи заднего хода и остается
активной вплоть до достижения скорости
15 км/ч. На скорости 18 км/ч она отключается.
84
Панель приборов
A.
Спидометр.
B.
Дисплей панели приборов.
C.
Тахометр.
30
Контрольные лампы
При включении зажигания на панели
приборов загораются контрольные лампы
красного и оранжевого цветов.
С пуском двигателя все они должны погаснуть.
Если какие-либо из контрольных ламп
продолжают гореть, обратитесь к
соответствующему разделу руководства
по эксплуатации.
31
БОРТОВЫЕ СИСТЕМЫ КОНТРОЛЯ
Управление
Настройка яркости.
Дисплей
Нажмите на кнопку и установите дисплей
в удобное положение.
Настройка подсветки.
ON/OFF обеспечивает задний
обзор без включения передачи
заднего хода.
Page 18 of 184
542
16

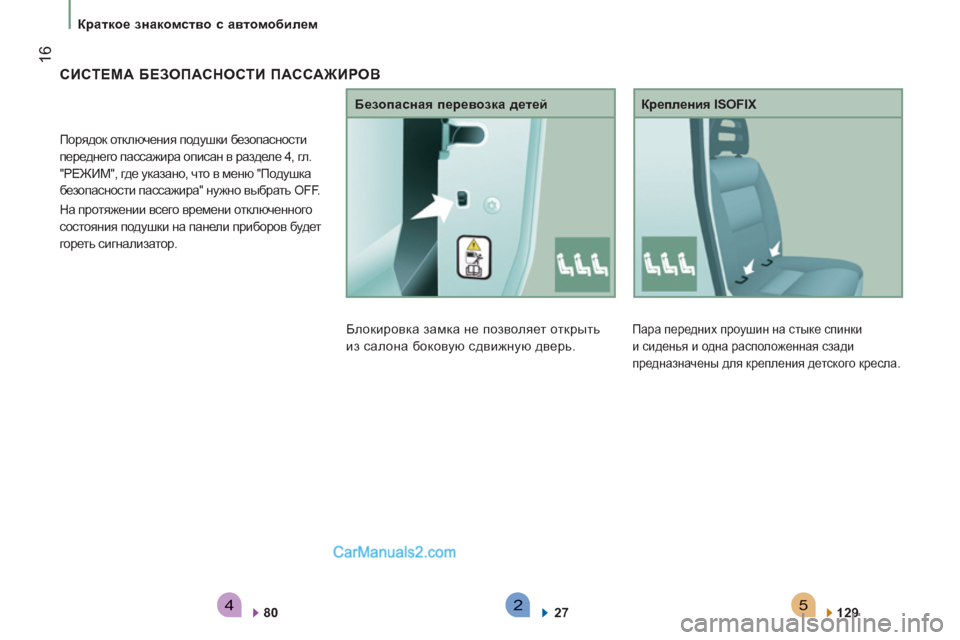

Краткое знакомство с автомобилем
Пара передних проушин на стыке спинки
и сиденья и одна расположенная сзади
предназначены для крепления детского кресла.
Крепления ISOFIX
129
СИСТЕМА БЕЗОПАСНОСТИ ПАССАЖИРОВ
Порядок отключения подушки безопасности
переднего пассажира описан в разделе 4, гл.
"РЕЖИМ", где указано, что в меню "Подушка
безопасности пассажира" нужно выбрать OFF.
На протяжении всего времени отключенного
состояния подушки на панели приборов будет
гореть сигнализатор.
80
Блокировка замка не позволяет открыть
из салона боковую сдвижную дверь.
Безопасная перевозка
детей
27
Page 19 of 184
4321
КРАТКОЕ ЗНАКОМСТВО С АВТОМОБИЛЕ
М
17

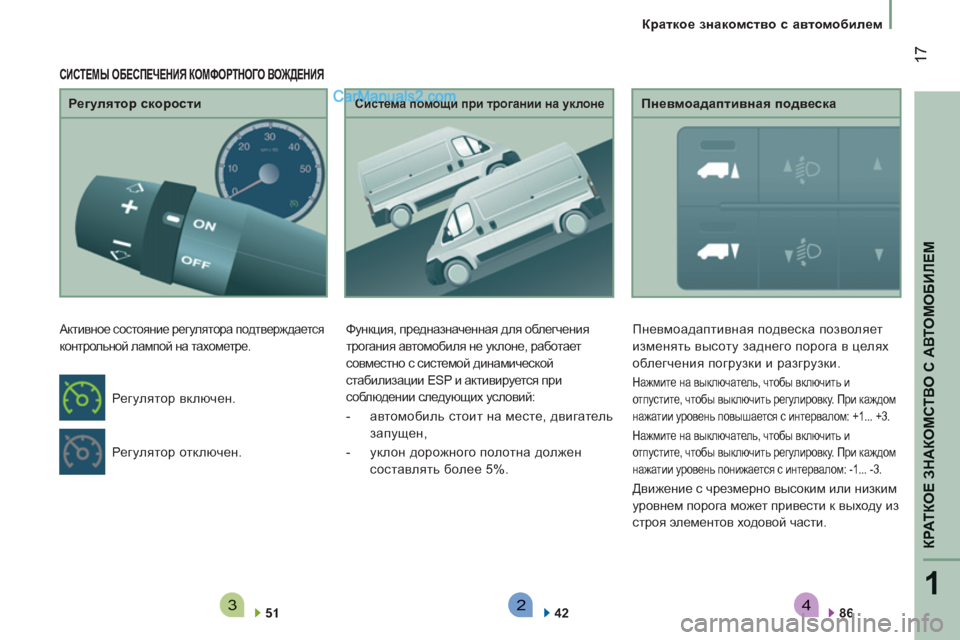

Краткое знакомство с автомобилем
Регулятор скорости
Активное состояние регулятора подтверждается
контрольной лампой на тахометре.
51
Система помощи при трогании на уклоне
Функция, предназначенная для облегчения
трогания автомобиля не уклоне, работает
совместно с системой динамической
стабилизации ESP и активируется при
соблюдении следующих условий:
- автомобиль стоит на месте, двигатель
запущен,
- уклон дорожного полотна должен
составлять более 5%.
42
Пневмоадаптивная подвеска
Пневмоадаптивная подвеска позволяет
изменять высоту заднего порога в целях
облегчения
погрузки и разгрузки.
Нажмите на выключатель, чтобы включить и
отпустите, чтобы выключить регулировку. При каждом
нажатии уровень повышается с интервалом: +1... +3.
Нажмите на выключатель, чтобы включить и
отпустите, чтобы выключить регулировку. При каждом
нажатии уровень понижается с интервалом: -1... -3.
Движение с чрезмерно высоким или низким
уровнем порога может привести к выходу из
строя элементов ходовой части.
86
Регулятор отключен. Регулятор включен.
СИСТЕМЫ ОБЕСПЕЧЕНИЯ КОМФОРТНОГО ВОЖДЕНИЯ
Page 20 of 184
222
18

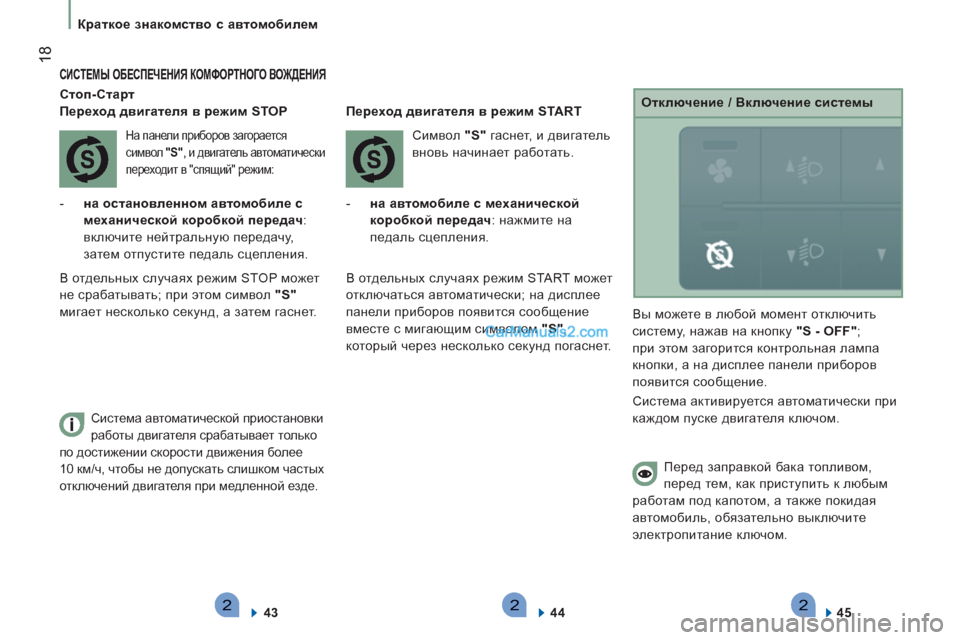

Краткое знакомство с автомобилем
СИСТЕМЫ ОБЕСПЕЧЕНИЯ КОМФОРТНОГО ВОЖДЕНИЯ
Стоп-Старт
Переход двигателя в режим STOP
На панели приборов загорается
символ "S"
, и двигатель автоматически
переходит в "спящий" режим:
- на остановленном автомобиле с
механической коробкой передач
:
включите нейтральную передачу,
затем отпустите педаль сцепления.
Система автоматической приостановки
работы двигателя срабатывает только
по достижении скорости движения более
10 км/ч, чтобы не допускать слишком частых
отключений двигателя при медленной езде.
43 Символ "S"
гаснет, и двигатель
вновь начинает работать.
Переход двигателя в режим START
- на автомобиле с механической
коробкой передач
: нажмите на
педаль сцепления.
В отдельных случаях режим STOP может
не срабатывать; при этом символ "S"
мигает несколько секунд, а затем гаснет.
В отдельных случаях режим START
может
отключаться автоматически; на дисплее
панели приборов появится сообщение
вместе с мигающим символом "S"
,
который через несколько секунд погаснет.
44 Вы можете в любой момент отключить
систему, нажав на кнопку "S - OFF"
;
при этом загорится контрольная лампа
кнопки, а на дисплее панели приборов
появится сообщение.
Система активируется автоматически при
каждом пуске двигателя ключом.
Отключение / Включение системы
Перед заправкой бака топливом,
перед тем, как приступить к любым
работам под капотом, а также покидая
автомобиль, обязательно выключите
электропитание ключом.
