PEUGEOT BOXER 2021 Brugsanvisning (in Danish)

139
Tekniske specifikationer

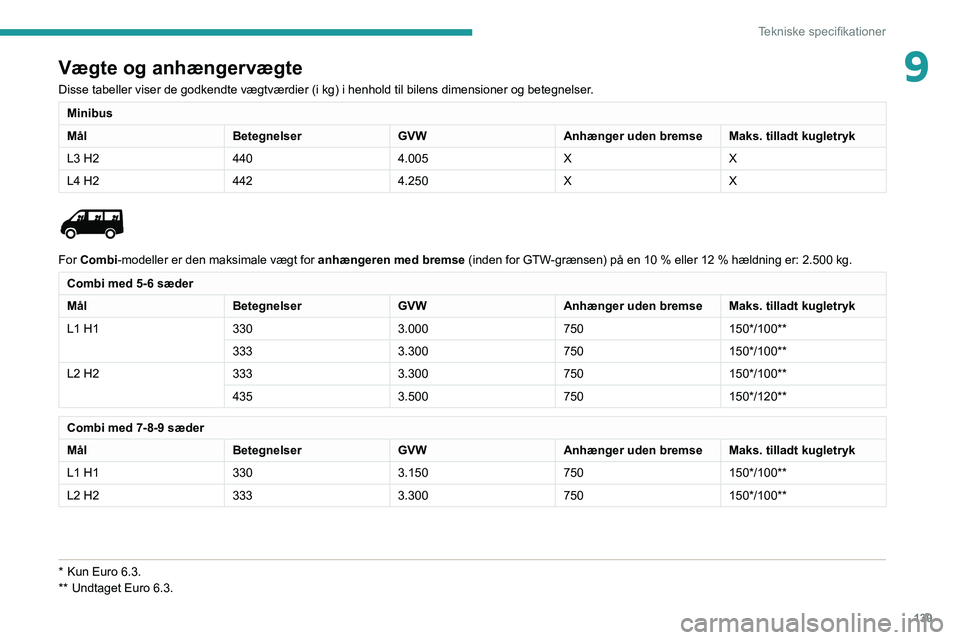

9Vægte og anhængervægte
Disse tabeller viser de godkendte vægtværdier (i kg) i henhold til bilens dimensioner og betegnelser.
Minibus
MålBetegnelserGVWAnhænger uden bremse Maks. tilladt kugletryk
L3 H2 4404.005XX
L4 H2 4424.250XX


For Combi-modeller er den maksimale vægt for anhængeren med bremse (inden for GTW-grænsen) på en 10 % eller 12 % hældning er: 2.500 kg.
Combi med 5-6 sæder
MålBetegnelserGVWAnhænger uden bremse Maks. tilladt kugletryk
L1 H1 3303.000750150*/100**
333 3.300750150*/100**
L2 H2 3333.300750150*/100**
435 3.500750150*/120**
Combi med 7-8-9 sæder
MålBetegnelserGVWAnhænger uden bremse Maks. tilladt kugletryk
L1 H1 3303.150750150*/100**
L2 H2 3333.300750150*/100**
* Kun Euro 6.3.
** Undtaget Euro 6.3.

140
Tekniske specifikationer

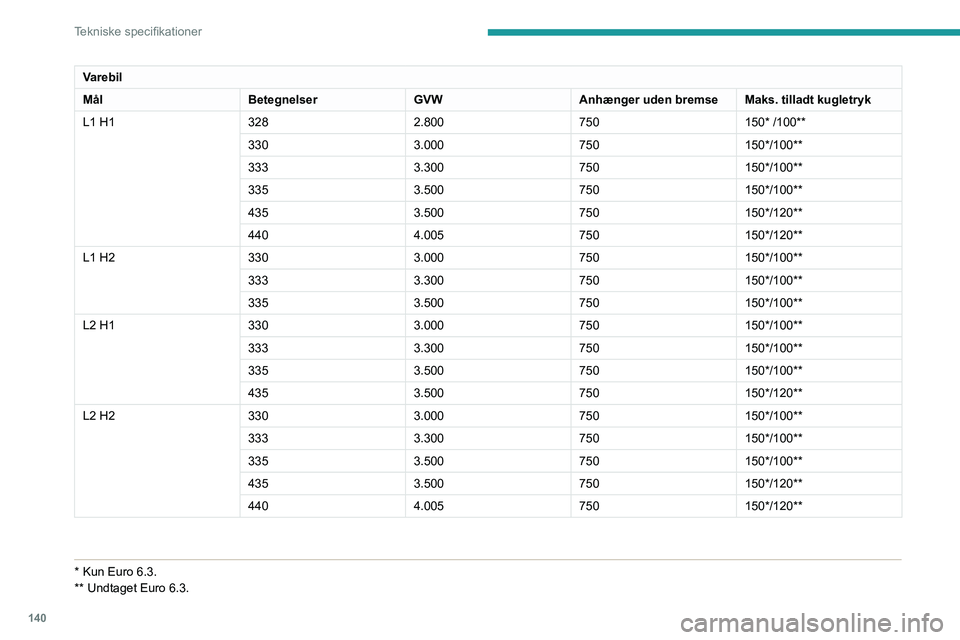

Varebil
MålBetegnelserGVWAnhænger uden bremse Maks. tilladt kugletryk
L1 H1 3282.800750150*
/100**
330 3.000750150*/100**
333 3.300750150*/100**
335 3.500750150*/100**
435 3.500750150*/120**
440 4.005750150*/120**
L1 H2 3303.000750150*/100**
333 3.300750150*/100**
335 3.500750150*/100**
L2 H1 3303.000750150*/100**
333 3.300750150*/100**
335 3.500750150*/100**
435 3.500750150*/120**
L2 H2 3303.000750150*/100**
333 3.300750150*/100**
335 3.500750150*/100**
435 3.500750150*/120**
440 4.005750150*/120**
* Kun Euro 6.3.
** Undtaget Euro 6.3.

141

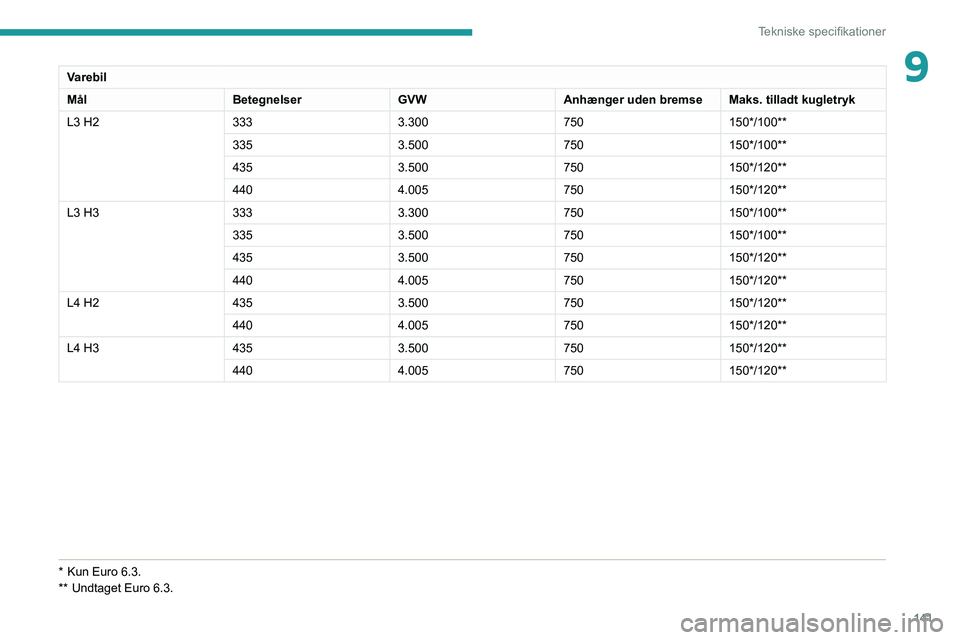

Tekniske specifikationer
9Varebil
MålBetegnelserGVWAnhænger uden bremse Maks. tilladt kugletryk
L3 H2 3333.300750150*/100**
335 3.500750150*/100**
435 3.500750150*/120**
440 4.005750150*/120**
L3 H3 3333.300750150*/100**
335 3.500750150*/100**
435 3.500750150*/120**
440 4.005750150*/120**
L4 H2 4353.500750150*/120**
440 4.005750150*/120**
L4 H3 4353.500750150*/120**
440 4.005750150*/120**
* Kun Euro 6.3.
** Undtaget Euro 6.3.

142
Tekniske specifikationer

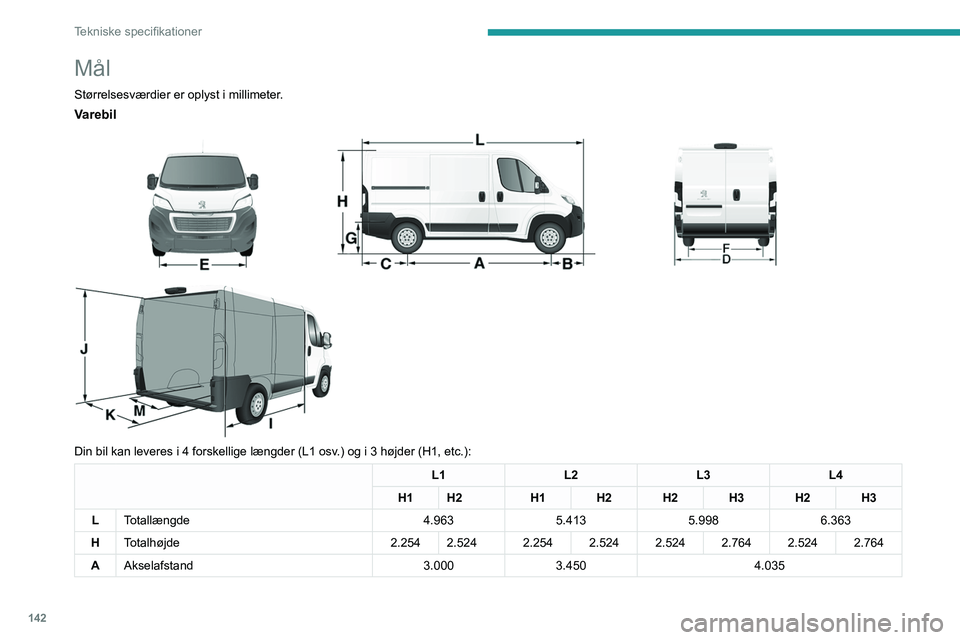

Mål
Størrelsesværdier er oplyst i millimeter.
Varebil



Din bil kan leveres i 4 forskellige længder (L1 osv.) og i 3 højder (H1, etc.):
L1 L2L3L4
H1 H2 H1 H2 H2 H3 H2 H3
L Totallængde 4.9635.4135.9986.363
H Totalhøjde 2.254 2.524 2.254 2.524 2.524 2.764 2.524 2.764
A Akselafstand 3.0003.450 4.035

143
Tekniske specifikationer

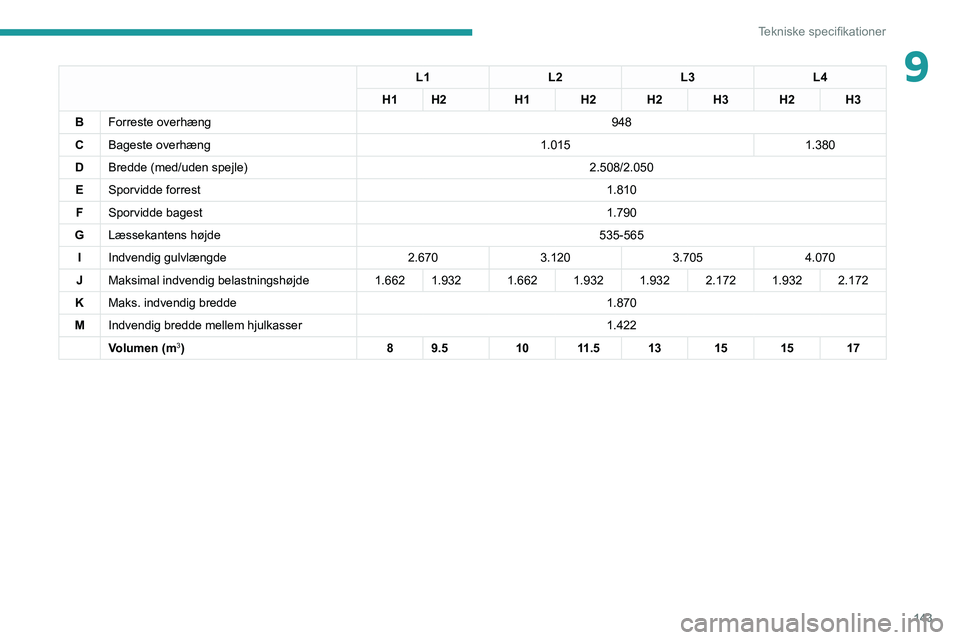

9L1L2L3L4
H1 H2 H1 H2 H2 H3 H2 H3
B Forreste overhæng 948
C Bageste overhæng 1.0151.380
D Bredde (med/uden spejle) 2.508/2.050
E Sporvidde forrest 1.810
F Sporvidde bagest 1.790
G Læssekantens højde 535-565
I Indvendig gulvlængde 2.6703.1203.7054.070
J Maksimal indvendig belastningshøjde 1.6621.932 1.6621.932 1.932 2.1721.9322.172
K Maks. indvendig bredde 1.870
M Indvendig bredde mellem hjulkasser 1.422
Volumen (m
3) 8 9.510 11.5 13 15 15 17

144
Tekniske specifikationer

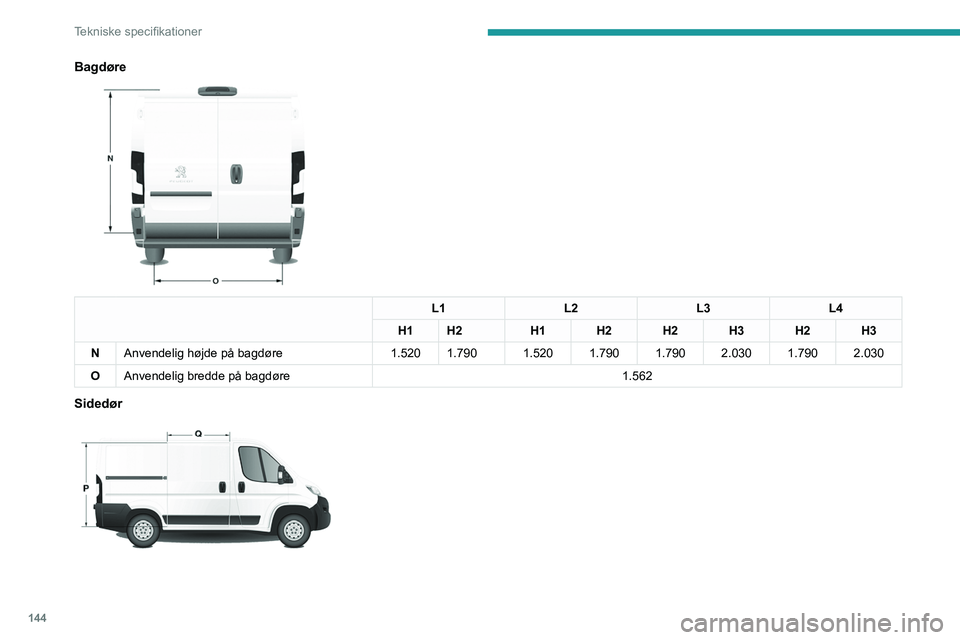

Bagdøre

L1L2L3L4
H1 H2 H1 H2 H2 H3 H2 H3
N Anvendelig højde på bagdøre 1.520 1.790 1.520 1.790 1.790 2.030 1.790 2.030
O Anvendelig bredde på bagdøre 1.562
Sidedør

145
Tekniske specifikationer

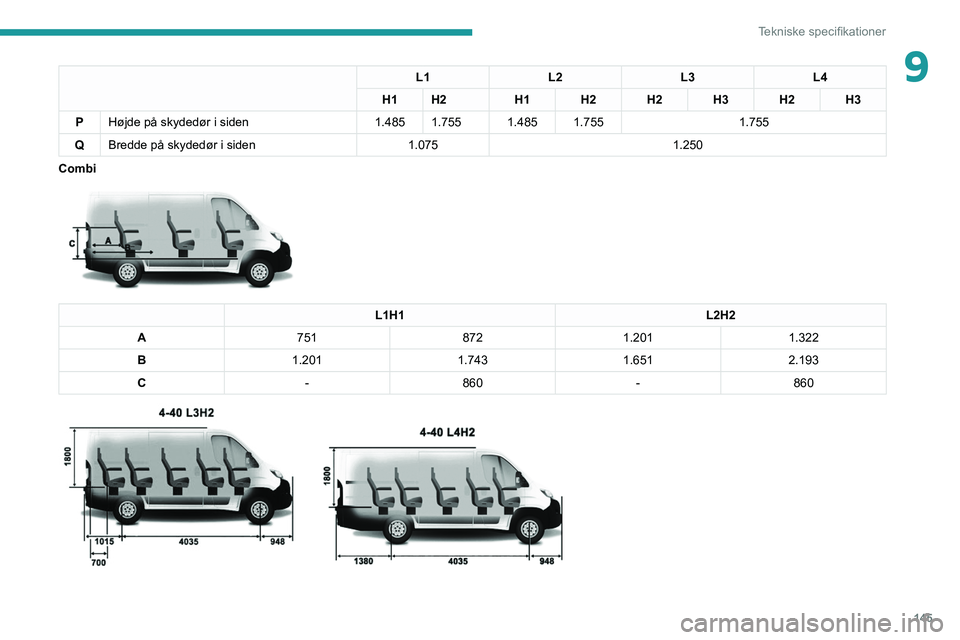

9L1L2L3L4
H1 H2 H1 H2 H2 H3 H2 H3
P Højde på skydedør i siden 1.4851.755 1.4851.755 1.755
Q Bredde på skydedør i siden 1.0751.250
Combi


L1H1 L2H2
A 751 8721.201 1.322
B 1.201 1.7431.6512.193
C -860 -860

146
Tekniske specifikationer

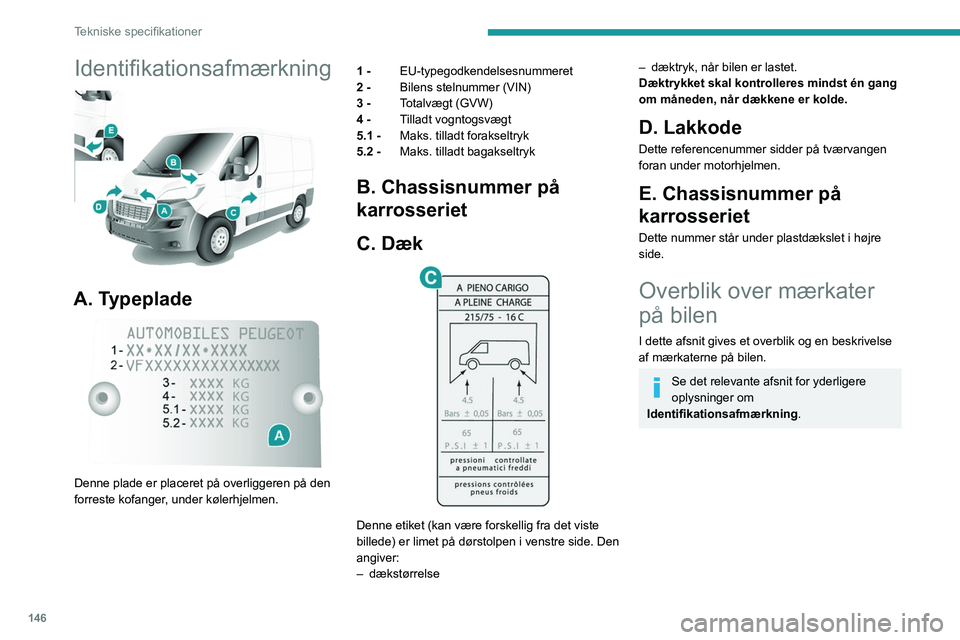

Identifikationsafmærkning

A. Typeplade

Denne plade er placeret på overliggeren på den
forreste kofanger, under kølerhjelmen.1 -
EU-typegodkendelsesnummeret
2 - Bilens stelnummer (VIN)
3 - Totalvægt (GVW)
4 - Tilladt vogntogsvægt
5.1 - Maks. tilladt forakseltryk
5.2 - Maks. tilladt bagakseltryk
B. Chassisnummer på
karrosseriet
C. Dæk


Denne etiket (kan være forskellig fra det viste
billede) er limet på dørstolpen i venstre side. Den
angiver:
–
dækstørrelse
– dæktryk, når bilen er lastet.
Dæktrykket skal kontrolleres mindst én gang
om måneden, når dækkene er kolde.
D. Lakkode
Dette referencenummer sidder på tværvangen
foran under motorhjelmen.
E. Chassisnummer på
karrosseriet
Dette nummer står under plastdækslet i højre
side.
Overblik over mærkater
på bilen
I dette afsnit gives et overblik og en beskrivelse
af mærkaterne på bilen.
Se det relevante afsnit for yderligere
oplysninger om
Identifikationsafmærkning .

147
Tekniske specifikationer
9Under motorhjelmen

A
Oprindelig lak
Farve
Kode
Lak
B
KUN TIL START MED EKSTERNT BATTERI
C
FARE
AUTOMATISK GENSTART AF MOTOR.
TAG TÆNDINGSNØGLEN UD, NÅR
MOTORHJELMEN ER ÅBEN.
D


1 - VIGTIGT
ORIGINALE SMØREMIDLER OG VÆSKER
MotorolieTransmission
Køler Bremsesystem
Forrudesprinkler Servostyring
SE I
VEDLIGEHOLDELSE-
SLOGBOGEN. BESKYT ØJNENE
2 - SIKKERHED
Brugen af originale reservedele, væsker
og smøremidler samt overholdelse af
serviceintervallerne garanterer bilens
pålidelighed og sikkerhed over længere tid.
3 - FARE
OPBEVARES
UTILGÆN-
GELIGT FOR
BØRN MÅ IKKE
ANVENDES I
NÆRHEDEN
AF ÅBEN ILD MÅ IKKE
BERØRES
DÆKSLET
MÅ IKKE
ÅBNES
MED VARM
MOTOR EKSPLOSION ÆTSENDE
VÆSKE
KAN STARTE AUTOMATISK,
SELV MED SLUKKET
MOTOR GAS UNDER
HØJT TRYK,
MÅ IKKE
ÅBNES
AUTOMATISK GENSTART
AF MOTOR. TAG
TÆNDINGSNØGLEN UD,
NÅR MOTORHJELMEN ER
ÅBEN. HØJSPÆN-
DING

148
Tekniske specifikationer

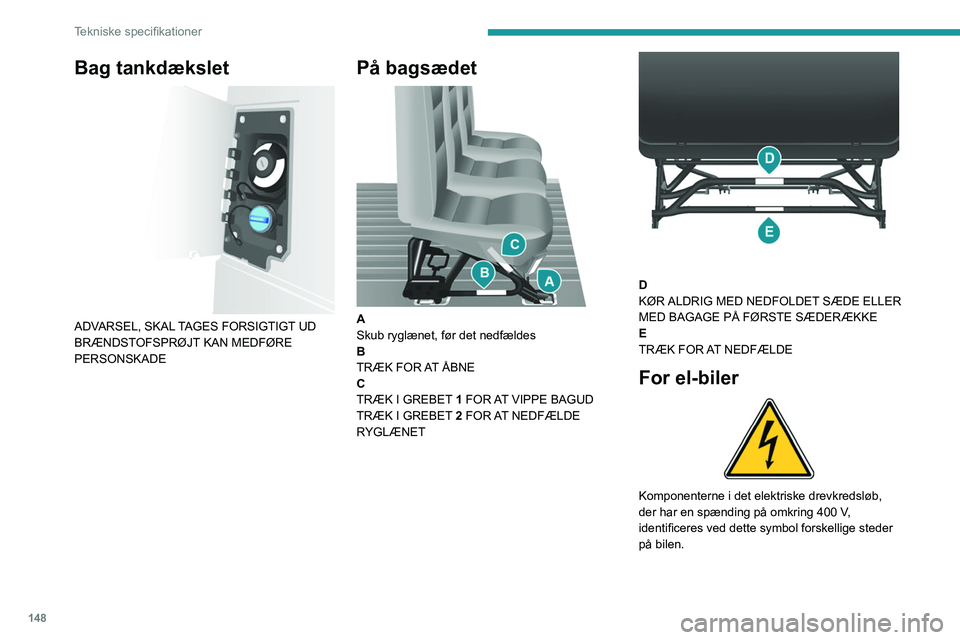

Bag tankdækslet

ADVARSEL, SKAL TAGES FORSIGTIGT UD
BRÆNDSTOFSPRØJT KAN MEDFØRE
PERSONSKADE
På bagsædet

A
Skub ryglænet, før det nedfældes
B
TRÆK FOR AT ÅBNE
C
TRÆK I GREBET 1 FOR AT VIPPE BAGUD
TRÆK I GREBET 2 FOR AT NEDFÆLDE
RYGLÆNET


D
KØR ALDRIG MED NEDFOLDET SÆDE ELLER
MED BAGAGE PÅ FØRSTE SÆDERÆKKE
E
TRÆK FOR AT NEDFÆLDE
For el-biler

Komponenterne i det elektriske drevkredsløb,
der har en spænding på omkring 400 V,
identificeres ved dette symbol forskellige steder
på bilen.
