PEUGEOT BOXER 2021 Brugsanvisning (in Danish)

149

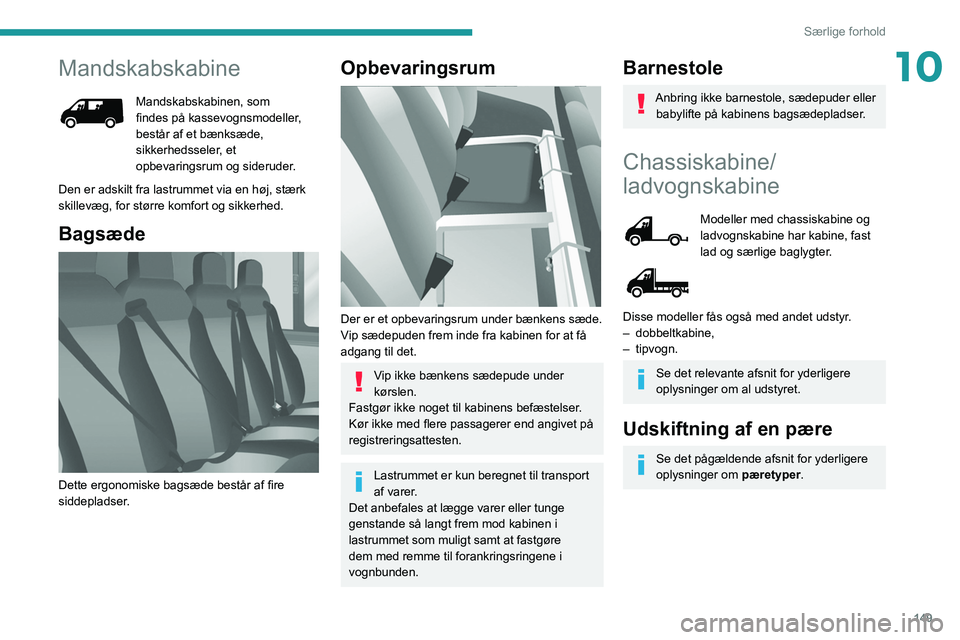

Særlige forhold
10Mandskabskabine
Mandskabskabinen, som
findes på kassevognsmodeller,
består af et bænksæde,
sikkerhedsseler, et
opbevaringsrum og sideruder.
Den er adskilt fra lastrummet via en høj, stærk
skillevæg, for større komfort og sikkerhed.
Bagsæde

Dette ergonomiske bagsæde består af fire
siddepladser.
Opbevaringsrum

Der er et opbevaringsrum under bænkens sæde.
Vip sædepuden frem inde fra kabinen for at få
adgang til det.
Vip ikke bænkens sædepude under
kørslen.
Fastgør ikke noget til kabinens befæstelser.
Kør ikke med flere passagerer end angivet på
registreringsattesten.
Lastrummet er kun beregnet til transport
af varer.
Det anbefales at lægge varer eller tunge
genstande så langt frem mod kabinen i
lastrummet som muligt samt at fastgøre
dem med remme til forankringsringene i
vognbunden.
Barnestole
Anbring ikke barnestole, sædepuder eller babylifte på kabinens bagsædepladser.
Chassiskabine/
ladvognskabine
Modeller med chassiskabine og
ladvognskabine har kabine, fast
lad og særlige baglygter.
Disse modeller fås også med andet udstyr.
–

dobbeltkabine,
–


tipvogn.
Se det relevante afsnit for yderligere
oplysninger om al udstyret.
Udskiftning af en pære
Se det pågældende afsnit for yderligere
oplysninger om pæretyper.

150
Særlige forhold

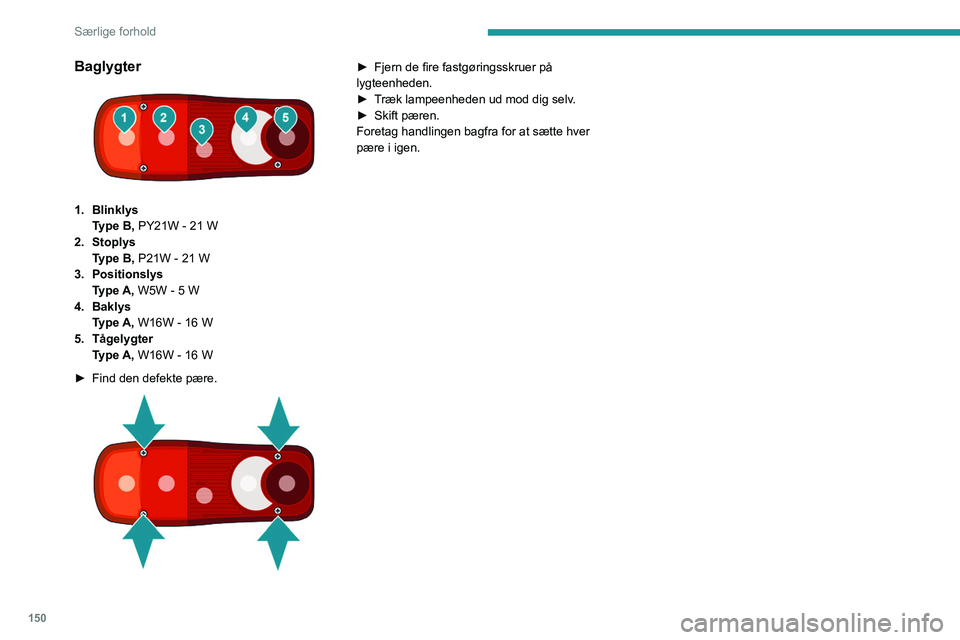

Baglygter

1. BlinklysType B, PY21W - 21 W
2. Stoplys Type B, P21W - 21 W
3. Positionslys Type A, W5W - 5 W
4. Baklys Type A, W16W - 16 W
5. Tågelygter Type A, W16W - 16 W
►

Find den defekte pære.

► Fjern de fire fastgøringsskruer på
lygteenheden.
►

T
ræk lampeenheden ud mod dig selv.
►

Skift pæren.
Foretag handlingen bagfra for at sætte hver
pære i igen.

151
Særlige forhold
10Kabinestørrelse



Størrelsesværdier er oplyst i millimeter.
L1 L2L2S L3L4
L Totallængde 4.908 5.358 5.708 5.943 6.308

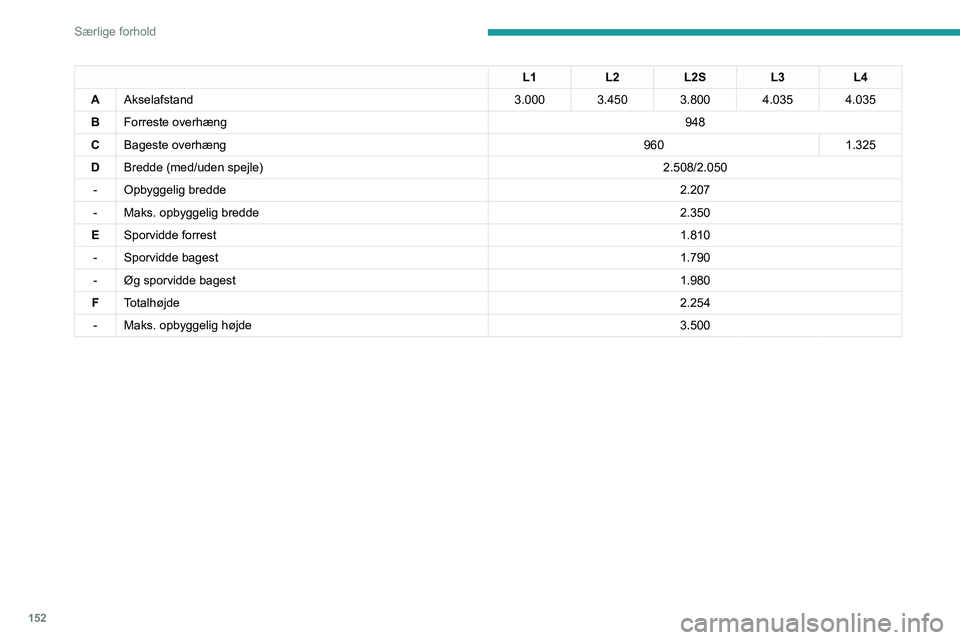

152
Særlige forhold
L1L2L2S L3L4
A Akselafstand 3.000 3.450 3.800 4.035 4.035
B Forreste overhæng 948
C Bageste overhæng 9601.325
D Bredde (med/uden spejle) 2.508/2.050
- Opbyggelig bredde 2.207
- Maks. opbyggelig bredde 2.350
E Sporvidde forrest 1.810
- Sporvidde bagest 1.790
- Øg sporvidde bagest 1.980
F Totalhøjde 2.254
- Maks. opbyggelig højde 3.500

153
Særlige forhold

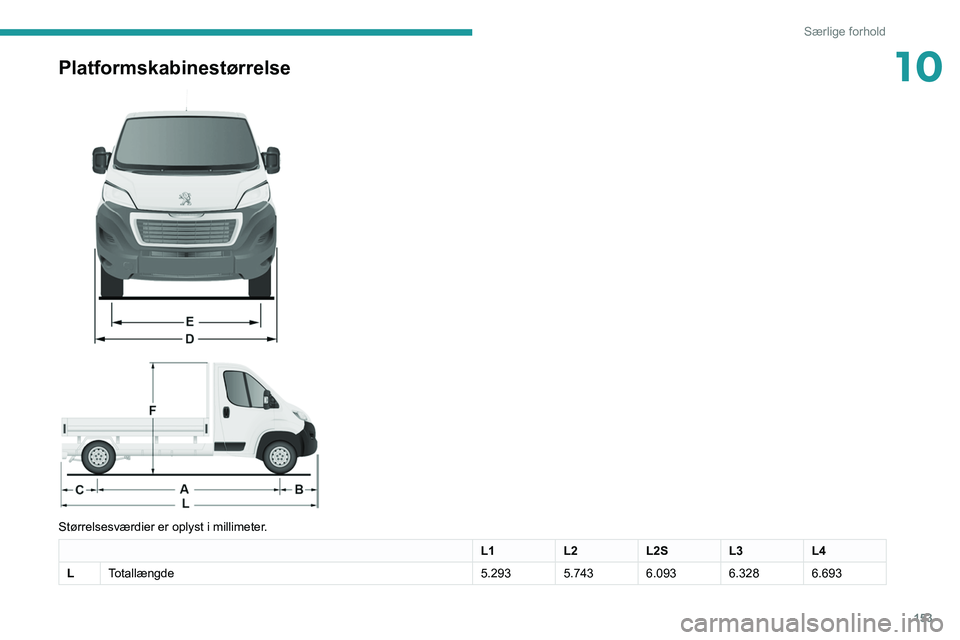

10Platformskabinestørrelse



Størrelsesværdier er oplyst i millimeter.
L1 L2L2SL3L4
L Totallængde 5.2935.7436.093 6.328 6.693

154
Særlige forhold

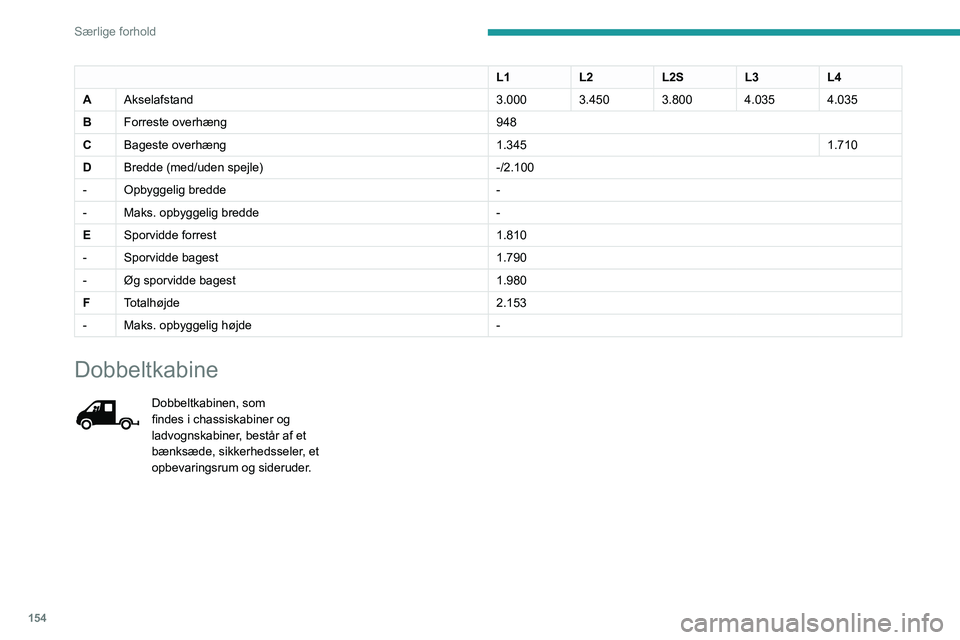

L1L2L2SL3L4
A Akselafstand 3.000 3.450 3.800 4.035 4.035
B Forreste overhæng 948
C Bageste overhæng 1.3451.710
D Bredde (med/uden spejle) -/2.100
- Opbyggelig bredde -
- Maks. opbyggelig bredde -
E Sporvidde forrest 1.810
- Sporvidde bagest 1.790
- Øg sporvidde bagest 1.980
F Totalhøjde 2.153
- Maks. opbyggelig højde -
Dobbeltkabine
Dobbeltkabinen, som
findes i chassiskabiner og
ladvognskabiner, består af et
bænksæde, sikkerhedsseler, et
opbevaringsrum og sideruder.

155

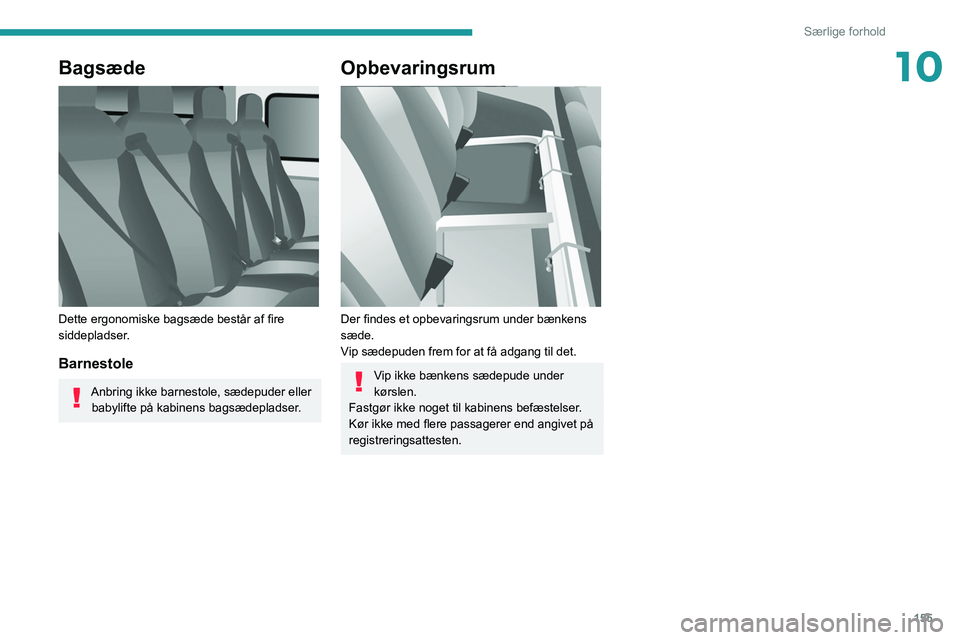

Særlige forhold
10Bagsæde

Dette ergonomiske bagsæde består af fire
siddepladser.
Barnestole
Anbring ikke barnestole, sædepuder eller babylifte på kabinens bagsædepladser.
Opbevaringsrum

Der findes et opbevaringsrum under bænkens
sæde.
Vip sædepuden frem for at få adgang til det.
Vip ikke bænkens sædepude under
kørslen.
Fastgør ikke noget til kabinens befæstelser.
Kør ikke med flere passagerer end angivet på
registreringsattesten.

156
Særlige forhold

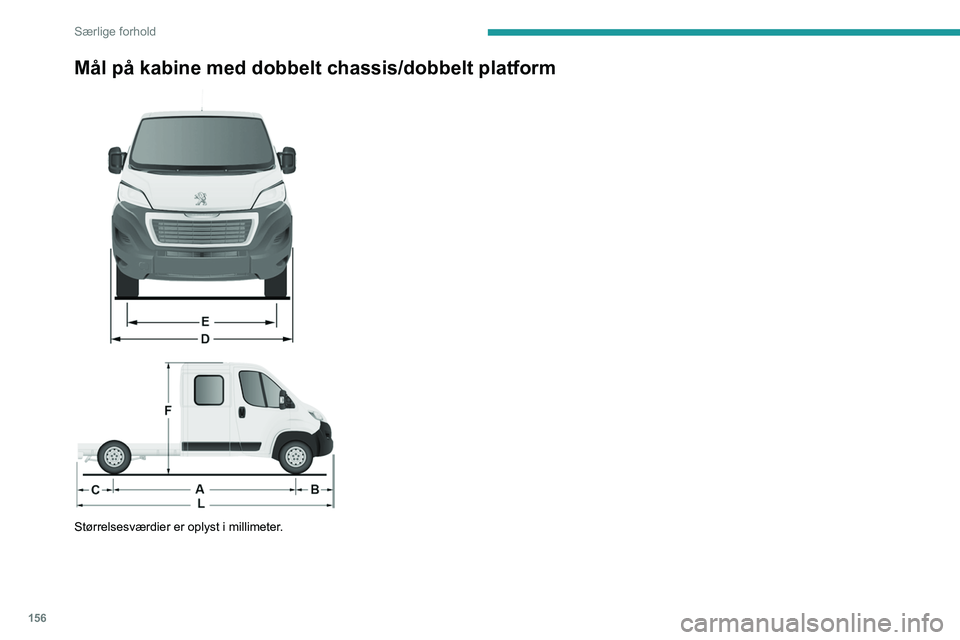

Mål på kabine med dobbelt chassis/dobbelt platform



Størrelsesværdier er oplyst i millimeter.

157
Særlige forhold

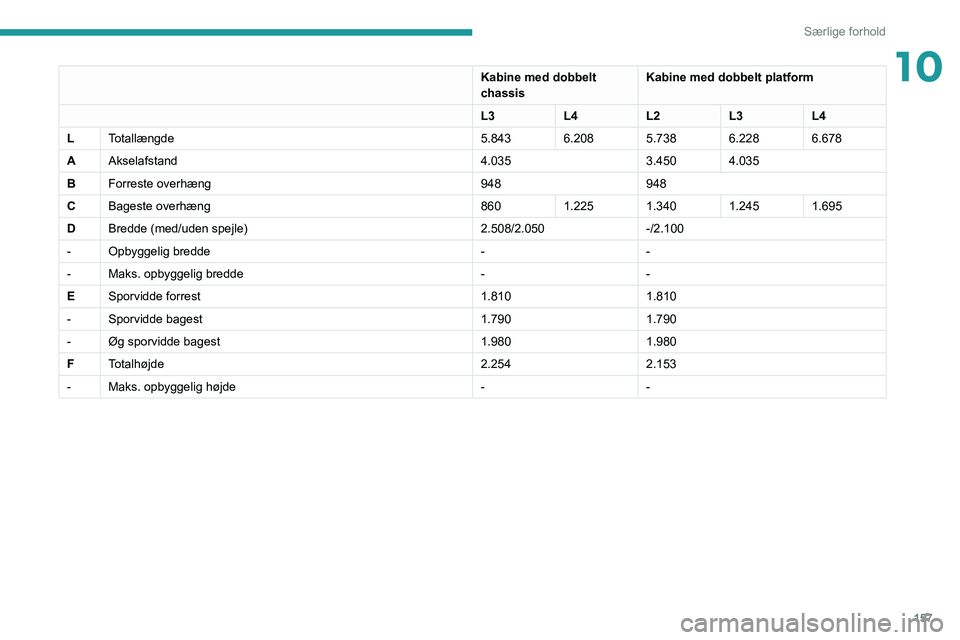

10Kabine med dobbelt
chassisKabine med dobbelt platform
L3 L4L2L3L4
L Totallængde 5.843 6.208 5.738 6.228 6.678
A Akselafstand 4.0353.450 4.035
B Forreste overhæng 948948
C Bageste overhæng 8601.2251.3401.2451.695
D Bredde (med/uden spejle) 2.508/2.050-/2.100
- Opbyggelig bredde --
- Maks. opbyggelig bredde --
E Sporvidde forrest 1.8101.810
- Sporvidde bagest 1.7901.790
- Øg sporvidde bagest 1.9801.980
F Totalhøjde 2.2542.153
- Maks. opbyggelig højde --

158
Særlige forhold

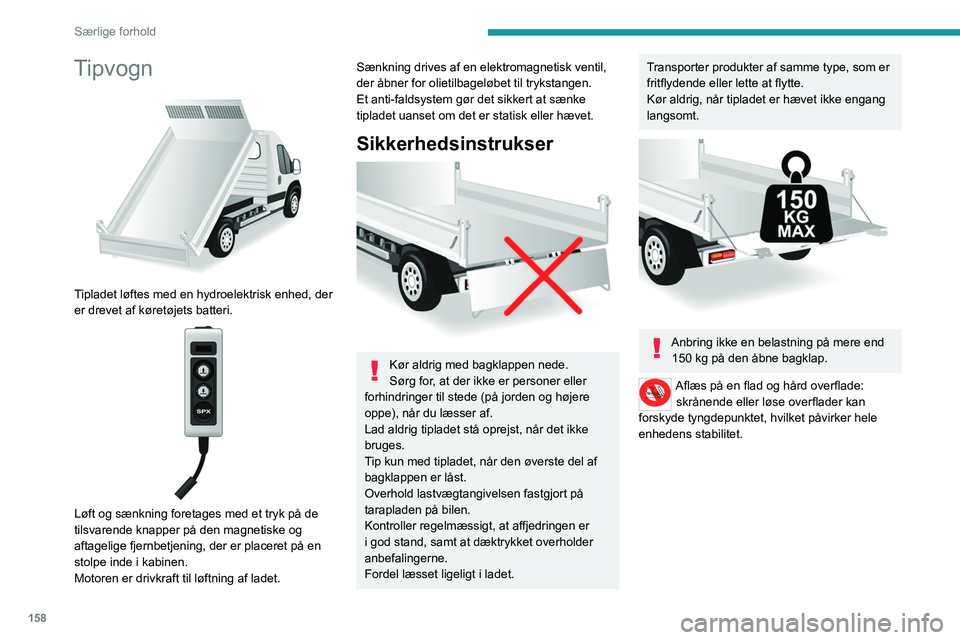

Tipvogn

Tipladet løftes med en hydroelektrisk enhed, der
er drevet af køretøjets batteri.


Løft og sænkning foretages med et tryk på de
tilsvarende knapper på den magnetiske og
aftagelige fjernbetjening, der er placeret på en
stolpe inde i kabinen.
Motoren er drivkraft til løftning af ladet.
Sænkning drives af en elektromagnetisk ventil,
der åbner for olietilbageløbet til trykstangen.
Et anti-faldsystem gør det sikkert at sænke
tipladet uanset om det er statisk eller hævet.
Sikkerhedsinstrukser

Kør aldrig med bagklappen nede.
Sørg for, at der ikke er personer eller
forhindringer til stede (på jorden og højere
oppe), når du læsser af.
Lad aldrig tipladet stå oprejst, når det ikke
bruges.
Tip kun med tipladet, når den øverste del af
bagklappen er låst.
Overhold lastvægtangivelsen fastgjort på
tarapladen på bilen.
Kontroller regelmæssigt, at affjedringen er
i god stand, samt at dæktrykket overholder
anbefalingerne.
Fordel læsset ligeligt i ladet.
Transporter produkter af samme type, som er
fritflydende eller lette at flytte.
Kør aldrig, når tipladet er hævet ikke engang
langsomt.


Anbring ikke en belastning på mere end 150 kg på den åbne bagklap.
Aflæs på en flad og hård overflade: skrånende eller løse overflader kan
forskyde tyngdepunktet, hvilket påvirker hele
enhedens stabilitet.
