Peugeot Expert 2019 Betriebsanleitung (in German)

219

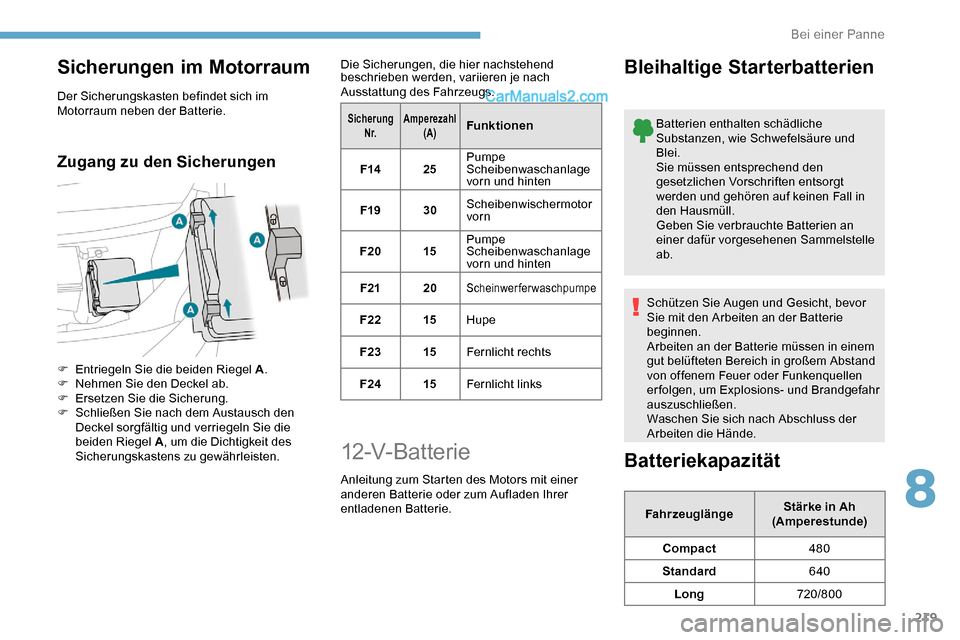

Sicherungen im Motorraum
Der Sicherungskasten befindet sich im
Motorraum neben der Batterie.
Zugang zu den Sicherungen
F Entriegeln Sie die beiden Riegel A.
F N ehmen Sie den Deckel ab.
F

E
rsetzen Sie die Sicherung.
F

S
chließen Sie nach dem Austausch den
Deckel sorgfältig und verriegeln Sie die
beiden Riegel A , um die Dichtigkeit des
Sicherungskastens zu gewährleisten. Die Sicherungen, die hier nachstehend
beschrieben werden, variieren je nach
Ausstattung des Fahrzeugs.
Sicherung
N r. Amperezahl
(A)Funktionen
F14 25Pumpe
Scheibenwaschanlage
vorn und hinten
F19 30Scheibenwischermotor
vorn
F20 15Pumpe
Scheibenwaschanlage
vorn und hinten
F21 20
Scheinwerferwaschpumpe
F22 15Hupe
F23 15Fernlicht rechts
F24 15Fernlicht links
12-V-Batterie
Anleitung zum Starten des Motors mit einer
anderen Batterie oder zum Aufladen Ihrer
entladenen Batterie.
Bleihaltige Starterbatterien
Batterien enthalten schädliche
Substanzen, wie Schwefelsäure und
Blei.
Sie müssen entsprechend den
gesetzlichen Vorschriften entsorgt
werden und gehören auf keinen Fall in
den Hausmüll.
Geben Sie verbrauchte Batterien an
einer dafür vorgesehenen Sammelstelle
ab.
Schützen Sie Augen und Gesicht, bevor
Sie mit den Arbeiten an der Batterie
beginnen.
Arbeiten an der Batterie müssen in einem
gut belüfteten Bereich in großem Abstand
von offenem Feuer oder Funkenquellen
erfolgen, um Explosions- und Brandgefahr
auszuschließen.
Waschen Sie sich nach Abschluss der
Arbeiten die Hände.
Batteriekapazität
Fahrzeuglänge Stärke in Ah
(Amperestunde)
Compact 480
Standard 640
Long 720/800
8
Bei einer Panne

220

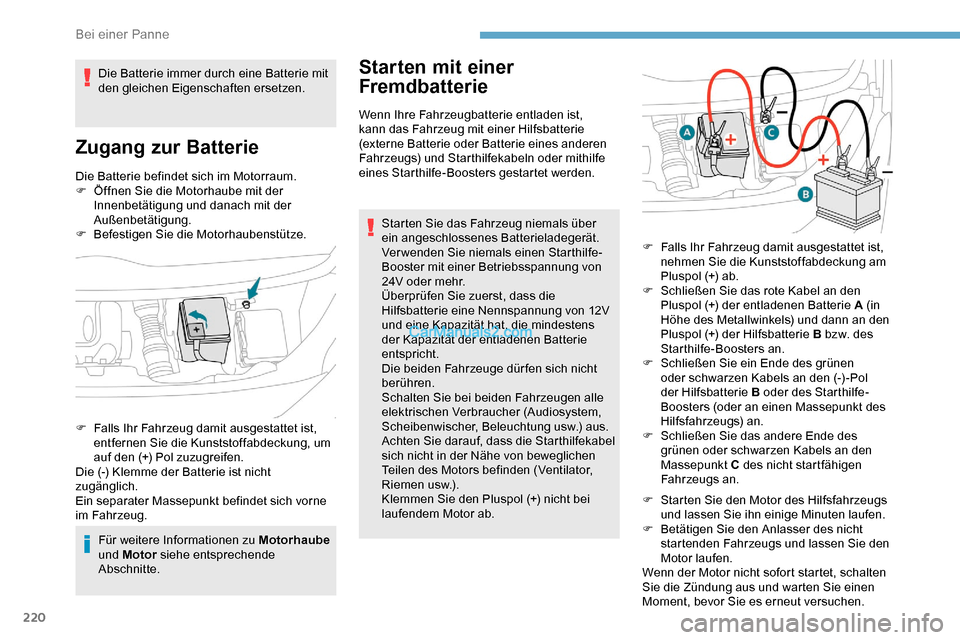

Die Batterie befindet sich im Motorraum.
F Ö ffnen Sie die Motorhaube mit der
Innenbetätigung und danach mit der
Außenbetätigung.
F

Be
festigen Sie die Motorhaubenstütze.
Für weitere Informationen zu Motorhaube
und Motor siehe entsprechende
Abschnitte.
Starten mit einer
Fremdbatterie
Wenn Ihre Fahrzeugbatterie entladen ist,
kann das Fahrzeug mit einer Hilfsbatterie
(externe Batterie oder Batterie eines anderen
Fahrzeugs) und Starthilfekabeln oder mithilfe
eines Starthilfe-Boosters gestartet werden.
Starten Sie das Fahrzeug niemals über
ein angeschlossenes Batterieladegerät.
Verwenden Sie niemals einen Starthilfe-
Booster mit einer Betriebsspannung von
24V oder mehr.
Überprüfen Sie zuerst, dass die
Hilfsbatterie eine Nennspannung von 12V
und eine Kapazität hat, die mindestens
der Kapazität der entladenen Batterie
entspricht.
Die beiden Fahrzeuge dür fen sich nicht
berühren.
Schalten Sie bei beiden Fahrzeugen alle
elektrischen Verbraucher (Audiosystem,
Scheibenwischer, Beleuchtung usw.) aus.
Achten Sie darauf, dass die Starthilfekabel
sich nicht in der Nähe von beweglichen
Teilen des Motors befinden (Ventilator,
Riemen usw.).
Klemmen Sie den Pluspol (+) nicht bei
laufendem Motor ab.
Die Batterie immer durch eine Batterie mit
den gleichen Eigenschaften ersetzen.
Zugang zur Batterie
F Falls Ihr Fahrzeug damit ausgestattet ist,
entfernen Sie die Kunststoffabdeckung, um
auf den (+) Pol zuzugreifen.
Die (-) Klemme der Batterie ist nicht
zugänglich.
Ein separater Massepunkt befindet sich vorne
im Fahrzeug. F

F
alls Ihr Fahrzeug damit ausgestattet ist,
nehmen Sie die Kunststoffabdeckung am
Pluspol (+) ab.
F
S
chließen Sie das rote Kabel an den
Pluspol (+) der entladenen Batterie A (in
Höhe des Metallwinkels) und dann an den
Pluspol (+) der Hilfsbatterie B bzw. des
Starthilfe-Boosters an.
F
S
chließen Sie ein Ende des grünen
oder schwarzen Kabels an den (-) -Pol
der Hilfsbatterie B oder des Starthilfe-
Boosters (oder an einen Massepunkt des
Hilfsfahrzeugs) an.
F S chließen Sie das andere Ende des
grünen oder schwarzen Kabels an den
Massepunkt


C des nicht startfähigen
Fahrzeugs an.
F

S
tarten Sie den Motor des Hilfsfahrzeugs
und lassen Sie ihn einige Minuten laufen.
F

B
etätigen Sie den Anlasser des nicht
startenden Fahrzeugs und lassen Sie den
Motor laufen.
Wenn der Motor nicht sofort startet, schalten
Sie die Zündung aus und warten Sie einen
Moment, bevor Sie es erneut versuchen.
Bei einer Panne

221
24v 12v

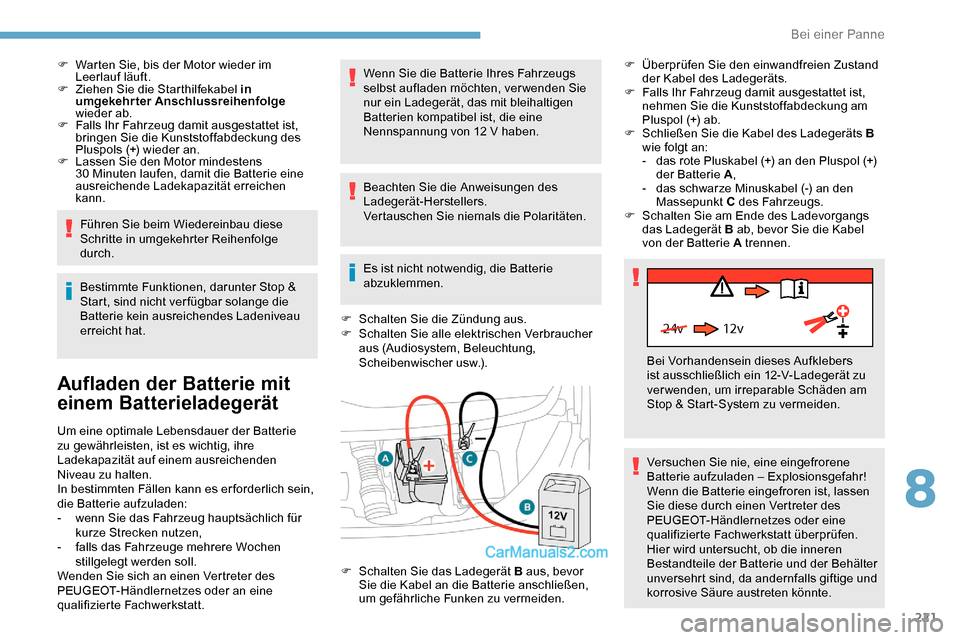

F Warten Sie, bis der Motor wieder im Leerlauf läuft.
F

Z
iehen Sie die Starthilfekabel in
umgekehrter Anschlussreihenfolge
wieder ab.
F

F
alls Ihr Fahrzeug damit ausgestattet ist,
bringen Sie die Kunststoffabdeckung des
Pluspols (+) wieder an.
F

L
assen Sie den Motor mindestens
30
Minuten laufen, damit die Batterie eine
ausreichende Ladekapazität erreichen
kann.
Führen Sie beim Wiedereinbau diese
Schritte in umgekehrter Reihenfolge
durch.
Bestimmte Funktionen, darunter Stop &
Start, sind nicht ver fügbar solange die
Batterie kein ausreichendes Ladeniveau
erreicht hat.
Aufladen der Batterie mit
einem Batterieladegerät
Um eine optimale Lebensdauer der Batterie
zu gewährleisten, ist es wichtig, ihre
Ladekapazität auf einem ausreichenden
Niveau zu halten.
In bestimmten Fällen kann es er forderlich sein,
die Batterie aufzuladen:
-

w
enn Sie das Fahrzeug hauptsächlich für
kurze Strecken nutzen,
-

f
alls das Fahrzeuge mehrere Wochen
stillgelegt werden soll.
Wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine
qualifizierte Fachwerkstatt. Wenn Sie die Batterie Ihres Fahrzeugs
selbst aufladen möchten, verwenden Sie
nur ein Ladegerät, das mit bleihaltigen
Batterien kompatibel ist, die eine
Nennspannung von 12 V haben.
Beachten Sie die Anweisungen des
Ladegerät-Herstellers.
Vertauschen Sie niemals die Polaritäten.
Es ist nicht notwendig, die Batterie
abzuklemmen.
F
S
chalten Sie die Zündung aus.
F
S
chalten Sie alle elektrischen Verbraucher
aus (Audiosystem, Beleuchtung,
Scheibenwischer usw.). F
Ü
berprüfen Sie den einwandfreien Zustand
der Kabel des Ladegeräts.
F
F
alls Ihr Fahrzeug damit ausgestattet ist,
nehmen Sie die Kunststoffabdeckung am
Pluspol (+) ab.
F
Sc
hließen Sie die Kabel des Ladegeräts B
wie folgt an:
-
d
as rote Pluskabel (+) an den Pluspol (+)
der Batterie A ,
-
d
as schwarze Minuskabel (-) an den
Massepunkt C des Fahrzeugs.
F
S
chalten Sie am Ende des Ladevorgangs
das Ladegerät B ab, bevor Sie die Kabel
von der Batterie A trennen.
F
S
chalten Sie das Ladegerät B aus, bevor
Sie die Kabel an die Batterie anschließen,
um gefährliche Funken zu vermeiden. Bei Vorhandensein dieses Aufklebers
ist ausschließlich ein 12-V-Ladegerät zu
verwenden, um irreparable Schäden am
Stop & Start-System zu vermeiden.
Versuchen Sie nie, eine eingefrorene
Batterie aufzuladen – Explosionsgefahr!
Wenn die Batterie eingefroren ist, lassen
Sie diese durch einen Vertreter des
PEUGEOT-Händlernetzes oder eine
qualifizierte Fachwerkstatt überprüfen.
Hier wird untersucht, ob die inneren
Bestandteile der Batterie und der Behälter
unversehrt sind, da andernfalls giftige und
korrosive Säure austreten könnte.
8
Bei einer Panne

222

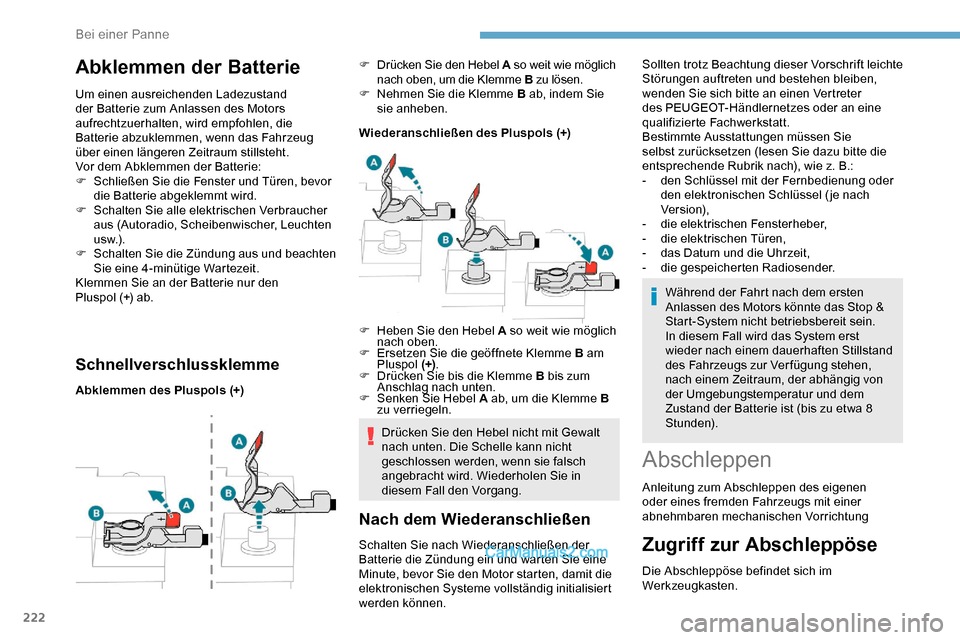

Abklemmen der Batterie
Um einen ausreichenden Ladezustand
der Batterie zum Anlassen des Motors
aufrechtzuerhalten, wird empfohlen, die
Batterie abzuklemmen, wenn das Fahrzeug
über einen längeren Zeitraum stillsteht.
Vor dem Abklemmen der Batterie:
F
S
chließen Sie die Fenster und Türen, bevor
die Batterie abgeklemmt wird.
F

S
chalten Sie alle elektrischen Verbraucher
aus (Autoradio, Scheibenwischer, Leuchten
u s w.) .
F

S
chalten Sie die Zündung aus und beachten
Sie eine 4-minütige Wartezeit.
Klemmen Sie an der Batterie nur den
Pluspol


(+) ab.
Schnellverschlussklemme
Abklemmen des Pluspols (+) Wiederanschließen des Pluspols (+)
Drücken Sie den Hebel nicht mit Gewalt
nach unten. Die Schelle kann nicht
geschlossen werden, wenn sie falsch
angebracht wird. Wiederholen Sie in
diesem Fall den Vorgang.
Nach dem Wiederanschließen
F Drücken Sie den Hebel A so weit wie möglich
nach oben, um die Klemme B zu lösen.
F

N
ehmen Sie die Klemme B ab, indem Sie
sie anheben.
Schalten Sie nach Wiederanschließen der
Batterie die Zündung ein und warten Sie eine
Minute, bevor Sie den Motor starten, damit die
elektronischen Systeme vollständig initialisiert
werden können. Während der Fahrt nach dem ersten
Anlassen des Motors könnte das Stop &
Start-System nicht betriebsbereit sein.
In diesem Fall wird das System erst
wieder nach einem dauerhaften Stillstand
des Fahrzeugs zur Verfügung stehen,
nach einem Zeitraum, der abhängig von
der Umgebungstemperatur und dem
Zustand der Batterie ist (bis zu etwa 8
Stunden).
Abschleppen
Anleitung zum Abschleppen des eigenen
oder eines fremden Fahrzeugs mit einer
abnehmbaren mechanischen Vorrichtung
Zugriff zur Abschleppöse
Die Abschleppöse befindet sich im
Werkzeugkasten.
F

H

eben Sie den Hebel A so weit wie möglich
nach oben.
F

E

rsetzen Sie die geöffnete Klemme B am
Pluspol (+) .
F

D

rücken Sie bis die Klemme B bis zum
Anschlag nach unten.
F

Se

nken Sie Hebel A ab, um die Klemme B
zu verriegeln. Sollten trotz Beachtung dieser Vorschrift leichte
Störungen auftreten und bestehen bleiben,
wenden Sie sich bitte an einen Vertreter
des PEUGEOT-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.
Bestimmte Ausstattungen müssen Sie
selbst zurücksetzen (lesen Sie dazu bitte die
entsprechende Rubrik nach), wie z. B.:
-
d
en Schlüssel mit der Fernbedienung oder
den elektronischen Schlüssel ( je nach
Ve r s i o n),
-
d
ie elektrischen Fensterheber,
-
d
ie elektrischen Türen,
-
d
as Datum und die Uhrzeit,
-
d
ie gespeicherten Radiosender.
Bei einer Panne

223
Für weitere Informationen zum
Werkzeugkasten siehe entsprechende
Rubrik.
Bringen Sie bei einem Schaltgetriebe den
Schalthebel in Leerlaufstellung.
Stellen Sie beim Automatikgetriebe
oder beim automatisierten Getriebe das
Gangwahlrad auf Position N.
Wird dieser Hinweis nicht beachtet, kann
dies zur Beschädigung verschiedener
Bremsteile und zum Versagen des
Bremsassistenten beim nächsten Starten
des Motors führen.
Abschleppen des eigenen
Fahrzeugs
F Schrauben Sie die Abschleppöse bis zum Anschlag ein.
F

M
ontieren Sie die Abschleppstange.
F

S
chalten Sie die Warnblinker am
abgeschleppten Fahrzeug ein.
F

F
ahren Sie vorsichtig an. Fahren Sie
insgesamt langsam und nur über eine kurze
Strecke.
Abschleppen eines anderen
Fahrzeugs
F Drücken Sie auf die Abdeckung an der hinteren Stoßstange (wie nachstehend
dargestellt), um Sie zu lösen.
F

S
chrauben Sie die Abschleppöse bis zum
Anschlag ein.
F

M
ontieren Sie die Abschleppstange.
F

S
chalten Sie die Warnblinker am
abgeschleppten Fahrzeug ein.
F

F
ahren Sie vorsichtig an. Fahren Sie
insgesamt langsam und nur über eine kurze
Strecke.
F

S

chieben Sie den mittleren Finger der
Abdeckung an der vorderen Stoßstange
(wie obenstehend dargestellt) zum oberen
Anschlag, um sie zu lösen. Allgemeine Hinweise
Bitte beachten Sie die geltende
Gesetzgebung des Landes, in dem Sie
fahren.
Vergewissern Sie sich, dass das Gewicht
des Zugfahrzeugs größer als das des
abgeschleppten Fahrzeugs ist.
Der Fahrer muss am Steuer des
abgeschleppten Fahrzeugs bleiben und
einen gültigen Führerschein haben.
Benutzen Sie beim Abschleppen auf
vier Rädern immer eine homologierte
Abschleppstange. Die Verwendung von
Abschleppseilen oder -gurten ist nicht
zulässig.
Das Anfahren des Abschleppfahrzeugs
muss schrittweise erfolgen.
Wenn das Fahrzeug bei abgeschaltetem
Motor abgeschleppt wird, besteht keine
Lenk- und Bremsunterstützung.
In den folgenden Fällen ist für das
Abschleppen unbedingt professionelle
Hilfe hinzuzuziehen:
- F
ahrzeugpanne auf einer Autobahn
oder Schnellstraße,
-
F

ahrzeug mit Vierradantrieb,
-

G
etriebe kann nicht in die
Leerlaufstellung gebracht, das
Lenkrad nicht entriegelt oder die
Feststellbremse nicht gelöst werden,
-

w
enn es nicht möglich ist, ein
Fahrzeug mit Automatikgetriebe
abzuschleppen, laufender Motor,
-
A

bschleppen auf nur zwei Rädern,
-
k

eine homologierte Abschleppstange
vorhanden usw.
8
Bei einer Panne

224

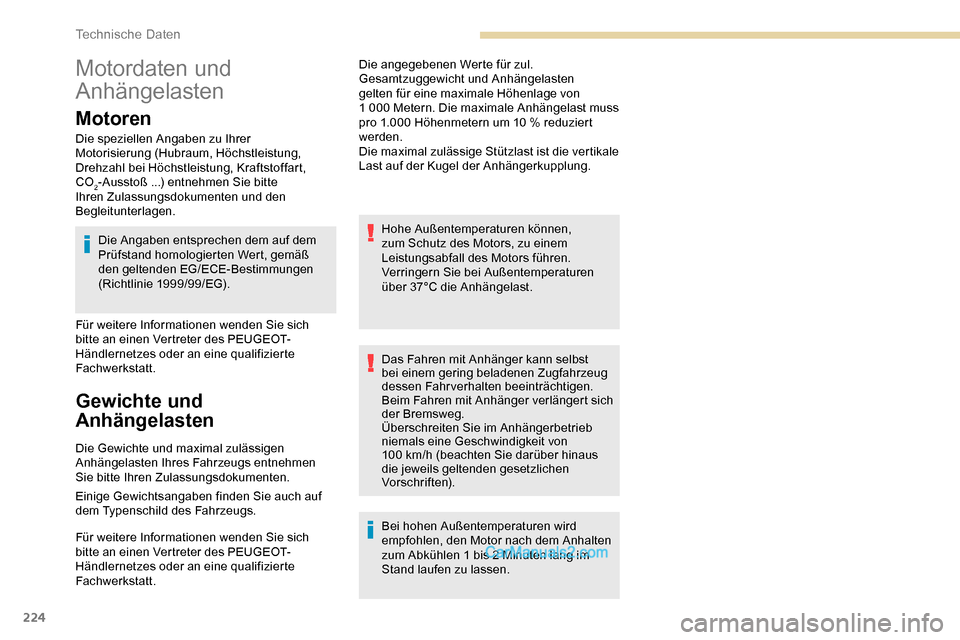

Motordaten und
Anhängelasten
Motoren
Die speziellen Angaben zu Ihrer
Motorisierung (Hubraum, Höchstleistung,
Drehzahl bei Höchstleistung, Kraftstoffart,
CO
2-Ausstoß ...) entnehmen Sie bitte
Ihren Zulassungsdokumenten und den
Begleitunterlagen.
Die Angaben entsprechen dem auf dem
Prüfstand homologierten Wert, gemäß
den geltenden EG/ECE-Bestimmungen
(Richtlinie 1999/99/EG).
Für weitere Informationen wenden Sie sich
bitte an einen Vertreter des PEUGEOT-
Händlernetzes oder an eine qualifizierte
Fachwerkstatt.
Gewichte und
Anhängelasten
Die Gewichte und maximal zulässigen
Anhängelasten Ihres Fahrzeugs entnehmen
Sie bitte Ihren Zulassungsdokumenten.
Einige Gewichtsangaben finden Sie auch auf
dem Typenschild des Fahrzeugs.
Für weitere Informationen wenden Sie sich
bitte an einen Vertreter des PEUGEOT-
Händlernetzes oder an eine qualifizierte
Fachwerkstatt. Die angegebenen Werte für zul.
Gesamtzuggewicht und Anhängelasten
gelten für eine maximale Höhenlage von
1
000 Metern. Die maximale Anhängelast muss
pro 1.000 Höhenmetern um 10 % reduziert
werden.
Die maximal zulässige Stützlast ist die vertikale
Last auf der Kugel der Anhängerkupplung.
Hohe Außentemperaturen können,
zum Schutz des Motors, zu einem
Leistungsabfall des Motors führen.
Verringern Sie bei Außentemperaturen
über 37°C die Anhängelast.
Das Fahren mit Anhänger kann selbst
bei einem gering beladenen Zugfahrzeug
dessen Fahrverhalten beeinträchtigen.
Beim Fahren mit Anhänger verlängert sich
der Bremsweg.
Überschreiten Sie im Anhängerbetrieb
niemals eine Geschwindigkeit von
100 km/h (beachten Sie darüber hinaus
die jeweils geltenden gesetzlichen
Vo r s c h r i f te n).
Bei hohen Außentemperaturen wird
empfohlen, den Motor nach dem Anhalten
zum Abkühlen 1 bis 2 Minuten lang im
Stand laufen zu lassen.
Technische Daten

225

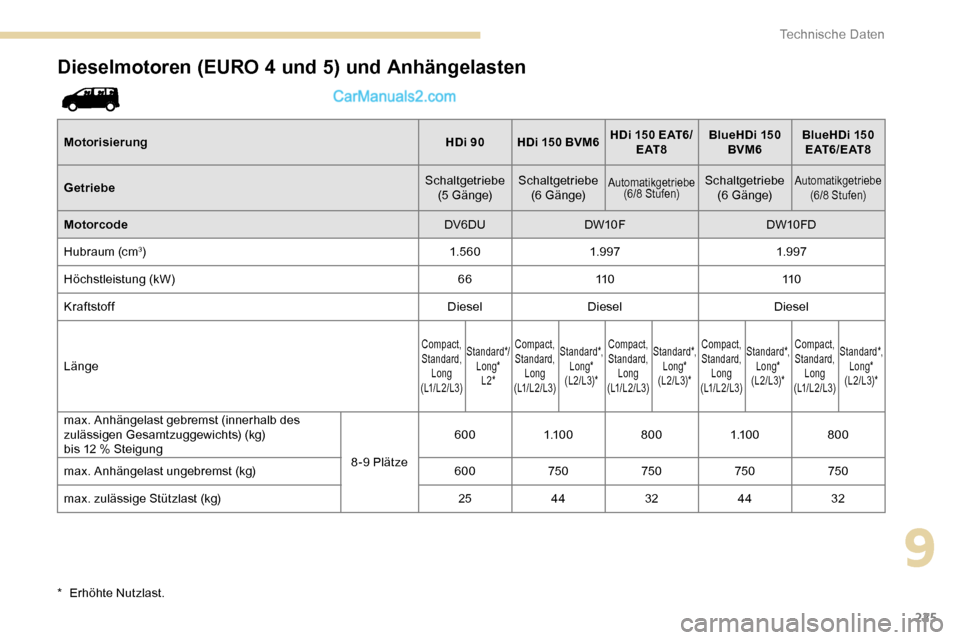

Dieselmotoren (EURO 4 und 5) und Anhängelasten
MotorisierungHDi 90HDi 150 BVM6 HDi 150 EAT6/
E AT 8 BlueHDi
150
BVM6 BlueHDi
150
E AT 6 / E AT 8
Getriebe Schaltgetriebe
(5 G ä n g e) Schaltgetriebe
(6 G ä n g e)
Automatikgetriebe
(6/8 Stufen)Schaltgetriebe
(6 G ä n g e)Automatikgetriebe (6/8 Stufen)
Motorcode DV6DUDW10F DW10FD
Hubraum (cm
3) 1. 5 6 01.9 97 1.9 97
Höchstleistung (kW) 6611 0 11 0
Kraftstoff DieselDiesel Diesel
Länge
Compact,
Standard, Long
(L1/L2/L3) Standard*/
Long*L2* Compact,
Standard, Long
(L1/L2/L3) Standard*,
Long*
(L 2 / L3)* Compact,
Standard, Long
(L1/L2/L3) Standard*,
Long*
(L 2 / L3)* Compact,
Standard, Long
(L1/L2/L3) Standard*,
Long*
(L 2 / L3)* Compact,
Standard, Long
(L1/L2/L3) Standard*,
Long*
(L 2 / L3)*
max. Anhängelast gebremst (innerhalb des
zulässigen Gesamtzuggewichts) (kg)
bis 12
% Steigung 8-9 Plätze600
1.1 0 0 8001.1 0 0 800
max. Anhängelast ungebremst (kg) 600750750750750
max. zulässige Stützlast (kg) 2544 3244 32
*

E
rhöhte Nutzlast.
9
Technische Daten

226

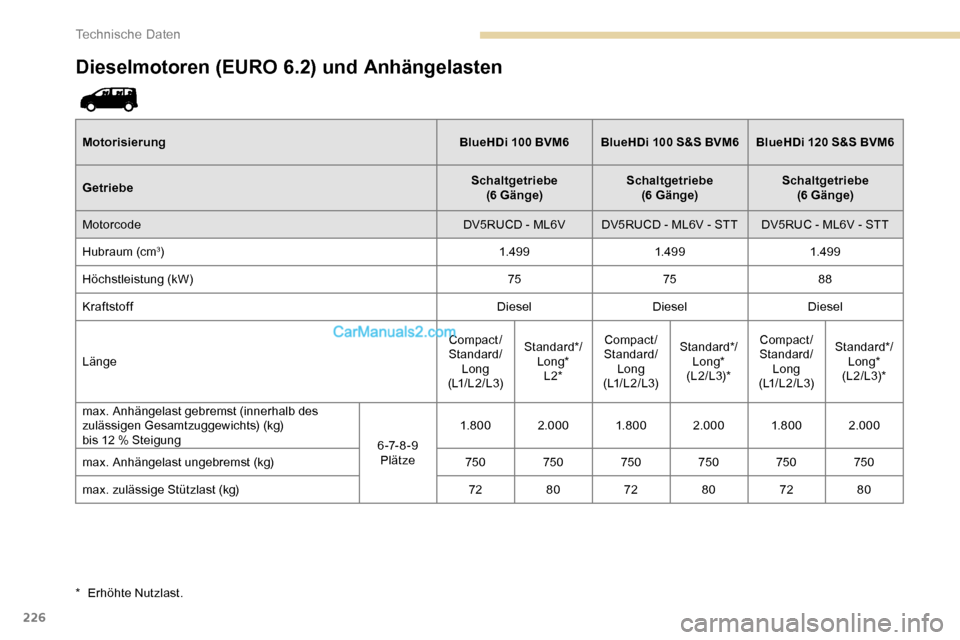

Dieselmotoren (EURO 6.2) und Anhängelasten
MotorisierungBlueHDi 100 BVM6BlueHDi 100 S&S BVM6BlueHDi 120 S&S BVM6
Getriebe Schaltgetriebe
(6 Gänge) Schaltgetriebe
(6 Gänge) Schaltgetriebe
(6 Gänge)
Motorcode DV5RUCD - ML6V DV5RUCD - ML6V - STT DV5RUC - ML6V - STT
Hubraum (cm
3) 1.49 91.49 91.49 9
Höchstleistung (kW) 757588
Kraftstoff DieselDieselDiesel
Länge Compact/
Standard/ Long
(L1/L2/L3) Standard*/
Long*L2* Compact/
Standard/ Long
(L1/L2/L3) Standard*/
Long*
(L 2 / L3)* Compact/
Standard/ Long
(L1/L2/L3) Standard*/
Long*
(L 2 / L3)*
max. Anhängelast gebremst (innerhalb des
zulässigen Gesamtzuggewichts) (kg)
bis 12

% Steigung 6 -7- 8 - 9
Plätze 1. 8 0 0
2.000 1. 8 0 02.000 1. 8 0 02.000
max. Anhängelast ungebremst (kg) 750 750 750 750 750 750
max. zulässige Stützlast (kg) 7280 7280 7280
*

E

rhöhte Nutzlast.
Technische Daten

227

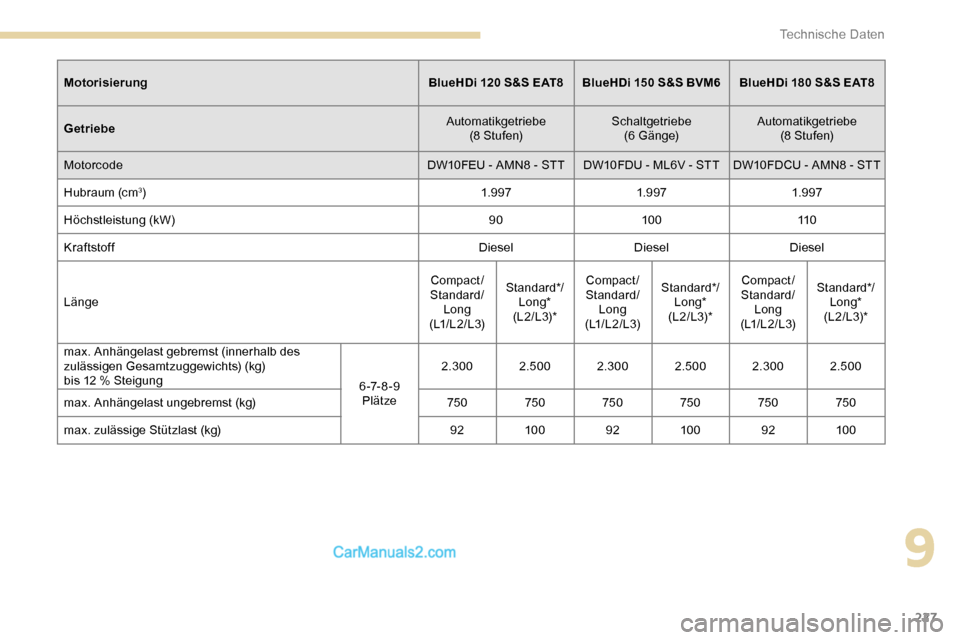

MotorisierungBlueHDi 120 S&S EAT8BlueHDi 150 S&S BVM6 BlueHDi 180 S&S EAT8
Getriebe Automatikgetriebe
(8 Stufen) Schaltgetriebe
(6 G ä n g e) Automatikgetriebe
(8 Stufen)
Motorcode DW10FEU - AMN8 - STT DW10FDU - ML6V - STT DW10FDCU - AMN8 - STT
Hubraum (cm
3) 1.9 971.9 971.9 97
Höchstleistung (kW) 9010 0 11 0
Kraftstoff DieselDieselDiesel
Länge Compact/
Standard/ Long
(L1/L2/L3) Standard*/
Long*
(L 2 / L3)* Compact/
Standard/ Long
(L1/L2/L3) Standard*/
Long*
(L 2 / L3)* Compact/
Standard/ Long
(L1/L2/L3) Standard*/
Long*
(L 2 / L3)*
max. Anhängelast gebremst (innerhalb des
zulässigen Gesamtzuggewichts) (kg)
bis 12

% Steigung 6 -7- 8 - 9
Plätze 2.300 2.500 2.300 2.500 2.300 2.500
max. Anhängelast ungebremst (kg) 750 750 750 750 750 750
max. zulässige Stützlast (kg) 9210 0 9210 0 9210 0
9
Technische Daten

228

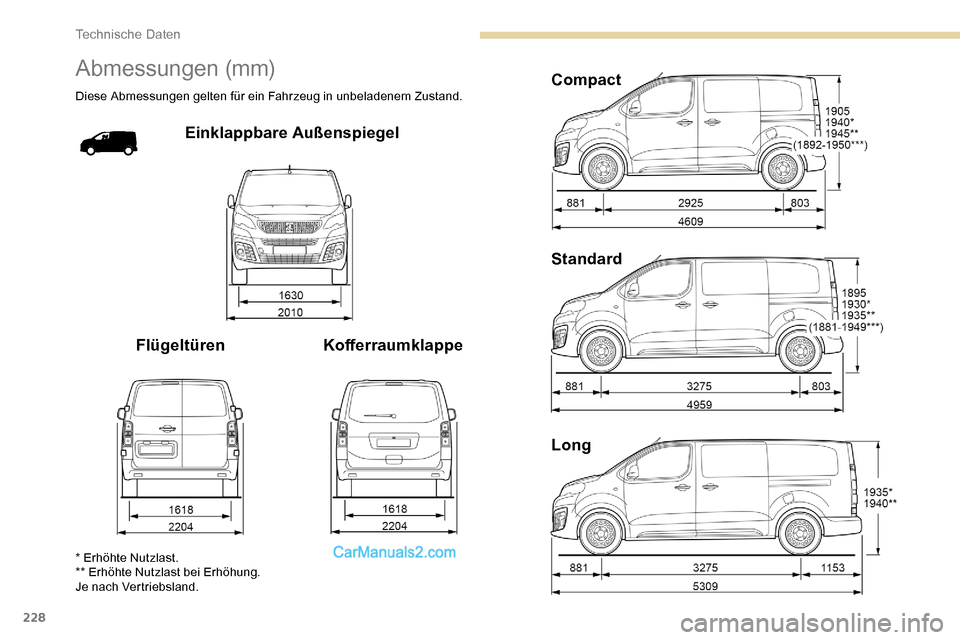

Abmessungen (mm)
Diese Abmessungen gelten für ein Fahrzeug in unbeladenem Zustand.
Einklappbare Außenspiegel
Flügeltüren Kofferraumklappe Compact
Standard
Long
* Erhöhte Nutzlast.
** Erhöhte Nutzlast bei Erhöhung.
Je nach Vertriebsland.
Technische Daten
