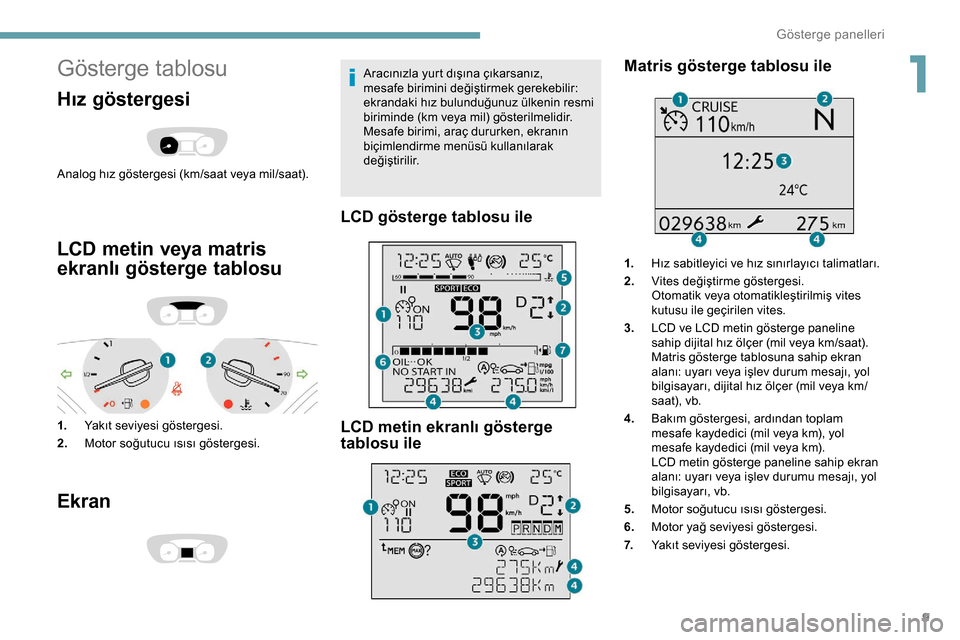

Page 11 of 324
9
Gösterge tablosu
Hız göstergesi
Analog hız göstergesi (km/saat veya mil/saat).
LCD metin veya matris
ekranlı gösterge tablosu
1.Yakıt seviyesi göstergesi.
2. Motor soğutucu ısısı göstergesi.
Ekran
Aracınızla yurt dışına çıkarsanız,
mesafe birimini değiştirmek gerekebilir:
ekrandaki hız bulunduğunuz ülkenin resmi
biriminde (km veya mil) gösterilmelidir.
Mesafe birimi, araç dururken, ekranın
biçimlendirme menüsü kullanılarak
değiştirilir.
LCD gösterge tablosu ile
LCD metin ekranlı gösterge
tablosu ile Matris gösterge tablosu ile
1.
Hız sabitleyici ve hız sınırlayıcı talimatları.
2. Vites değiştirme göstergesi.
Otomatik veya otomatikleştirilmiş vites
kutusu ile geçirilen vites.
3. LCD ve LCD metin gösterge paneline
sahip dijital hız ölçer (mil veya
km/saat).
Matris gösterge tablosuna sahip ekran
alanı: uyarı veya işlev durum mesajı, yol
bilgisayarı, dijital hız ölçer (mil veya
km/
saat), vb.
4. Bakım göstergesi, ardından toplam
mesafe kaydedici (mil veya
km), yol
mesafe kaydedici (mil veya
km).
LCD metin gösterge paneline sahip ekran
alanı: uyarı veya işlev durumu mesajı, yol
bilgisayarı, vb.
5. Motor soğutucu ısısı göstergesi.
6. Motor yağ seviyesi göstergesi.
7. Yakıt seviyesi göstergesi.
1
G

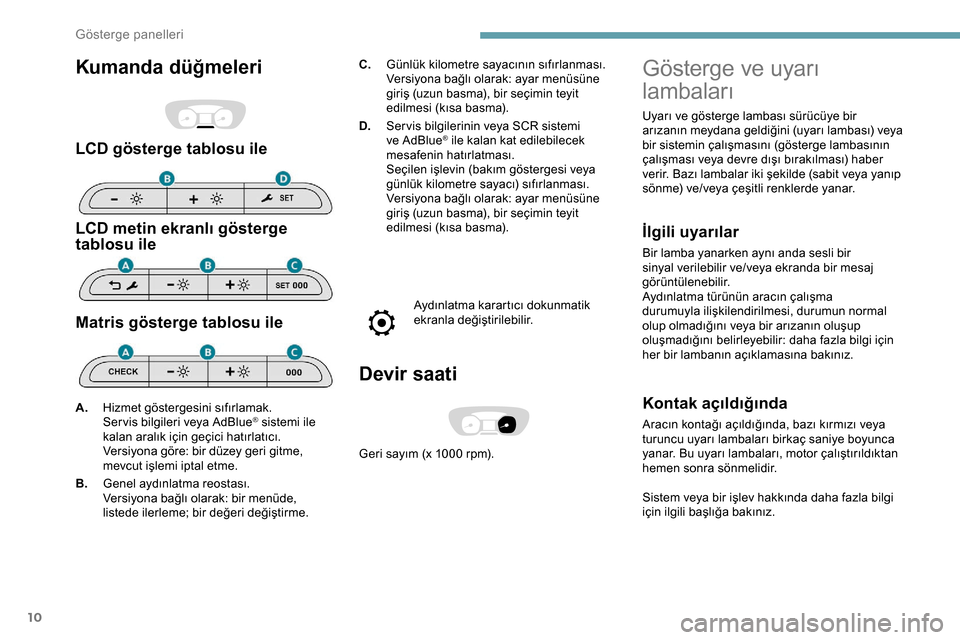

Page 12 of 324
10
Kumanda düğmeleri
LCD gösterge tablosu ile
LCD metin ekranlı gösterge
tablosu ile
Matris gösterge tablosu ile
C.Günlük kilometre sayacının sıfırlanması.
Versiyona bağlı olarak: ayar menüsüne
giriş (uzun basma), bir seçimin teyit
edilmesi (kısa basma).
D. Ser vis bilgilerinin veya SCR sistemi
ve AdBlue
® ile kalan kat edilebilecek
mesafenin hatırlatması.
Seçilen işlevin (bakım göstergesi veya
günlük kilometre sayacı) sıfırlanması.
Versiyona bağlı olarak: ayar menüsüne
giriş (uzun basma), bir seçimin teyit
edilmesi (kısa basma).
Aydınlatma karartıcı dokunmatik
ekranla değiştirilebilir.
Devir saati
Geri sayım (x 1000 rpm).
A.
Hizmet göstergesini sıfırlamak.
Ser vis bilgileri veya AdBlue
® sistemi ile
kalan aralık için geçici hatırlatıcı.
Versiyona göre: bir düzey geri gitme,
mevcut işlemi iptal etme.
B. Genel aydınlatma reostası.
Versiyona bağlı olarak: bir menüde,
listede ilerleme; bir değeri değiştirme.
Gösterge ve uyarı
lambaları
Uyarı ve gösterge lambası sürücüye bir
arızanın meydana geldiğini (uyarı lambası) veya
bir sistemin çalışmasını (gösterge lambasının
çalışması veya devre dışı bırakılması) haber
verir. Bazı lambalar iki şekilde (sabit veya yanıp
sönme) ve/veya çeşitli renklerde yanar.
İlgili uyarılar
Bir lamba yanarken aynı anda sesli bir
sinyal verilebilir ve/veya ekranda bir mesaj
görüntülenebilir.
Aydınlatma türünün aracın çalışma
durumuyla ilişkilendirilmesi, durumun normal
olup olmadığını veya bir arızanın oluşup
oluşmadığını belirleyebilir: daha fazla bilgi için
her bir lambanın açıklamasına bakınız.
Kontak açıldığında
Aracın kontağı açıldığında, bazı kırmızı veya
turuncu uyarı lambaları birkaç saniye boyunca
yanar. Bu uyarı lambaları, motor çalıştırıldıktan
hemen sonra sönmelidir.
Sistem veya bir işlev hakkında daha fazla bilgi
için ilgili başlığa bakınız.
G

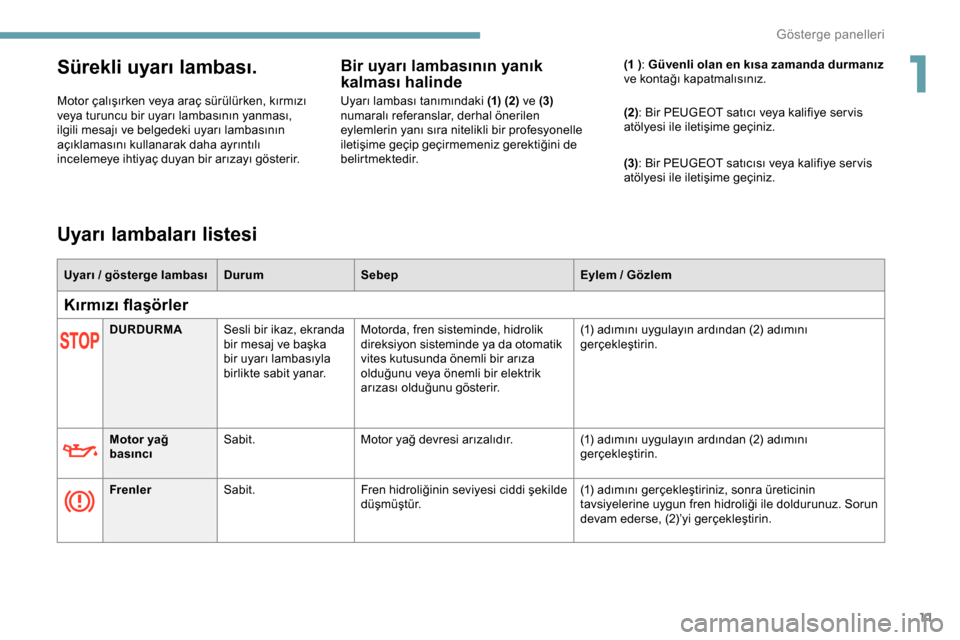

Page 13 of 324
11
Sürekli uyarı lambası.
Motor çalışırken veya araç sürülürken, kırmızı
veya turuncu bir uyarı lambasının yanması,
ilgili mesajı ve belgedeki uyarı lambasının
açıklamasını kullanarak daha ayrıntılı
incelemeye ihtiyaç duyan bir arızayı gösterir.
Bir uyarı lambasının yanık
kalması halinde
Uyarı lambası tanımındaki (1) (2) ve (3)
numaralı referanslar, derhal önerilen
eylemlerin yanı sıra nitelikli bir profesyonelle
iletişime geçip geçirmemeniz gerektiğini de
belirtmektedir. (1 )
: Güvenli olan en kısa zamanda durmanız
ve kontağı kapatmalısınız.
(2): Bir PEUGEOT satıcı veya kalifiye ser vis
atölyesi ile iletişime geçiniz.
(3) : Bir PEUGEOT satıcısı veya kalifiye ser vis
atölyesi ile iletişime geçiniz.
DURDURMA Sesli bir ikaz, ekranda
bir mesaj ve başka
bir uyarı lambasıyla
birlikte sabit yanar. Motorda, fren sisteminde, hidrolik
direksiyon sisteminde ya da otomatik
vites kutusunda önemli bir arıza
olduğunu veya önemli bir elektrik
arızası olduğunu gösterir. (1) adımını uygulayın ardından (2) adımını
gerçekleştirin.
Motor yağ
basıncı Sabit.
Motor yağ devresi arızalıdır. (1) adımını uygulayın ardından (2) adımını
gerçekleştirin.
Frenler Sabit. Fren hidroliğinin seviyesi ciddi şekilde
düşmüştür. (1) adımını gerçekleştiriniz, sonra üreticinin
tavsiyelerine uygun fren hidroliği ile doldurunuz. Sorun
devam ederse, (2)’yi gerçekleştirin.
Uyarı lambaları listesi
Uyarı / gösterge lambası
Du rumSebep Eylem / Gözlem
Kırmızı flaşörler
1
G

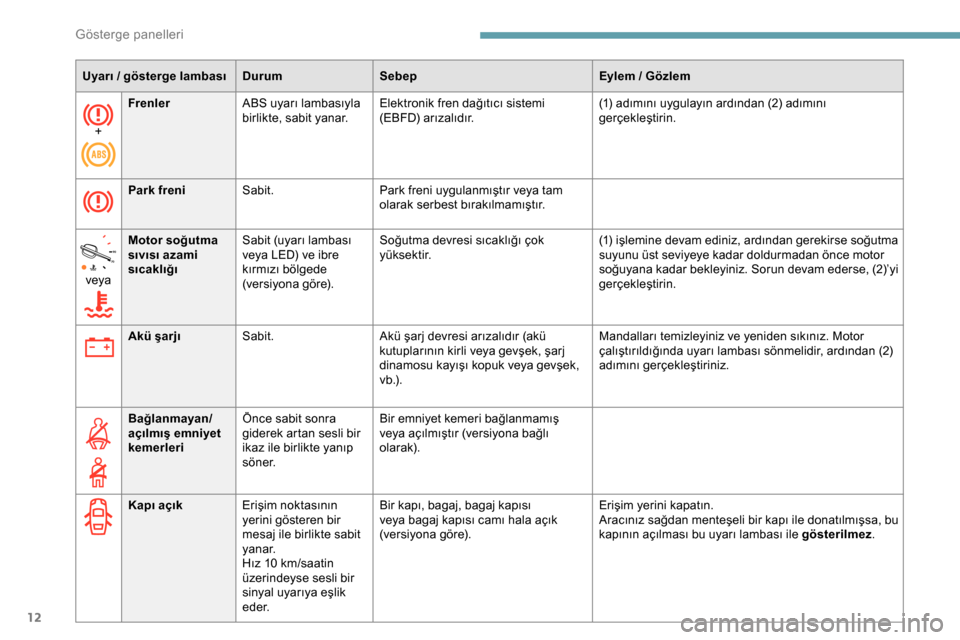

Page 14 of 324
12
+Frenler
ABS uyarı lambasıyla
birlikte, sabit yanar. Elektronik fren dağıtıcı sistemi
(EBFD) arızalıdır. (1) adımını uygulayın ardından (2) adımını
gerçekleştirin.
Park freni Sabit. Park freni uygulanmıştır veya tam
olarak serbest bırakılmamıştır.
veya Motor soğutma
sıvısı azami
sıcaklığı
Sabit (uyarı lambası
veya LED) ve ibre
kırmızı bölgede
(versiyona göre). Soğutma devresi sıcaklığı çok
y ü k s e k t i r.
(1) işlemine devam ediniz, ardından gerekirse soğutma
suyunu üst seviyeye kadar doldurmadan önce motor
soğuyana kadar bekleyiniz. Sorun devam ederse, (2)’yi
gerçekleştirin.
Uyarı
/ gösterge lambası
Durum Sebep Eylem / Gözlem
Akü şarjı Sabit. Akü şarj devresi arızalıdır (akü
kutuplarının kirli veya gevşek, şarj
dinamosu kayışı kopuk veya gevşek,
v b.) . Mandalları temizleyiniz ve yeniden sıkınız. Motor
çalıştırıldığında uyarı lambası sönmelidir, ardından (2)
adımını gerçekleştiriniz.
Bağlanmayan/
açılmış emniyet
kemerleri Önce sabit sonra
giderek artan sesli bir
ikaz ile birlikte yanıp
s ö n e r. Bir emniyet kemeri bağlanmamış
veya açılmıştır (versiyona bağlı
olarak).
Kapı açık Erişim noktasının
yerini gösteren bir
mesaj ile birlikte sabit
yanar.
Hız 10
km/saatin
üzerindeyse sesli bir
sinyal uyarıya eşlik
e d e r. Bir kapı, bagaj, bagaj kapısı
veya bagaj kapısı camı hala açık
(versiyona göre).
Erişim yerini kapatın.
Aracınız sağdan menteşeli bir kapı ile donatılmışsa, bu
kapının açılması bu uyarı lambası ile gösterilmez
.
G

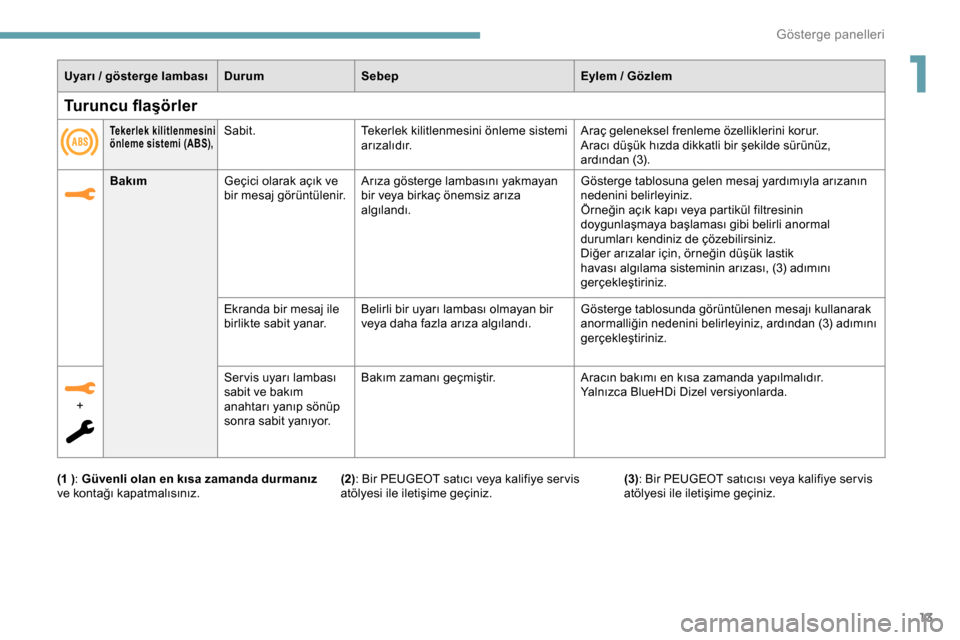

Page 15 of 324
13
Uyarı / gösterge lambasıDu rumSebep Eylem / Gözlem
Bakım Geçici olarak açık ve
bir mesaj görüntülenir. Arıza gösterge lambasını yakmayan
bir veya birkaç önemsiz arıza
algılandı. Gösterge tablosuna gelen mesaj yardımıyla arızanın
nedenini belirleyiniz.
Örneğin açık kapı veya partikül filtresinin
doygunlaşmaya başlaması gibi belirli anormal
durumları kendiniz de çözebilirsiniz.
Diğer arızalar için, örneğin düşük lastik
havası algılama sisteminin arızası, (3) adımını
gerçekleştiriniz.
Ekranda bir mesaj ile
birlikte sabit yanar. Belirli bir uyarı lambası olmayan bir
veya daha fazla arıza algılandı. Gösterge tablosunda görüntülenen mesajı kullanarak
anormalliğin nedenini belirleyiniz, ardından (3) adımını
gerçekleştiriniz.
+ Ser vis uyarı lambası
sabit ve bakım
anahtarı yanıp sönüp
sonra sabit yanıyor.Bakım zamanı geçmiştir.
Aracın bakımı en kısa zamanda yapılmalıdır.
Yalnızca BlueHDi Dizel versiyonlarda.
Turuncu flaşörler
Tekerlek kilitlenmesini
önleme sistemi (ABS),Sabit.Tekerlek kilitlenmesini önleme sistemi
arızalıdır. Araç geleneksel frenleme özelliklerini korur.
Aracı düşük hızda dikkatli bir şekilde sürünüz,
ardından (3).
(1 ) : Güvenli olan en kısa zamanda durmanız
ve kontağı kapatmalısınız. (2): Bir PEUGEOT satıcı veya kalifiye ser vis
atölyesi ile iletişime geçiniz.(3)
: Bir PEUGEOT satıcısı veya kalifiye ser vis
atölyesi ile iletişime geçiniz.
1
G

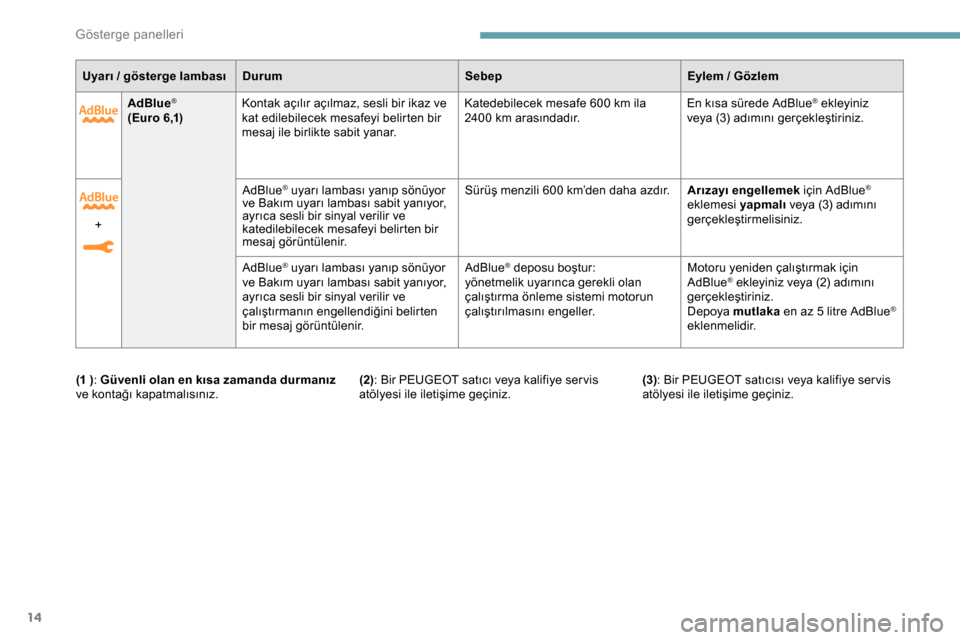

Page 16 of 324
14
AdBlue®
(Euro 6,1)K ontak açılır açılmaz, sesli bir ikaz ve
kat edilebilecek mesafeyi belirten bir
mesaj ile birlikte sabit yanar. Katedebilecek mesafe 600
km ila
2400 km arasındadır.En kısa sürede AdBlue
® ekleyiniz
veya (3) adımını gerçekleştiriniz.
(1 ) : Güvenli olan en kısa zamanda durmanız
ve kontağı kapatmalısınız. (2): Bir PEUGEOT satıcı veya kalifiye ser vis
atölyesi ile iletişime geçiniz.(3)
: Bir PEUGEOT satıcısı veya kalifiye ser vis
atölyesi ile iletişime geçiniz.
Uyarı
/ gösterge lambası
Durum SebepEylem
/ Gözlem
+ AdBlue
® uyarı lambası yanıp sönüyor
ve Bakım uyarı lambası sabit yanıyor,
ayrıca sesli bir sinyal verilir ve
katedilebilecek mesafeyi belirten bir
mesaj görüntülenir. Sürüş menzili 600
km’den daha azdır.Arızayı engellemek için AdBlue®
eklemesi yapmalı veya (3) adımını
gerçekleştirmelisiniz.
AdBlue
® uyarı lambası yanıp sönüyor
ve Bakım uyarı lambası sabit yanıyor,
ayrıca sesli bir sinyal verilir ve
çalıştırmanın engellendiğini belirten
bir mesaj görüntülenir. AdBlue® deposu boştur:
yönetmelik uyarınca gerekli olan
çalıştırma önleme sistemi motorun
çalıştırılmasını engeller. Motoru yeniden çalıştırmak için
AdBlue® ekleyiniz veya (2) adımını
gerçekleştiriniz.
Depoya mutlaka en az 5 litre AdBlue
®
eklenmelidir.
G

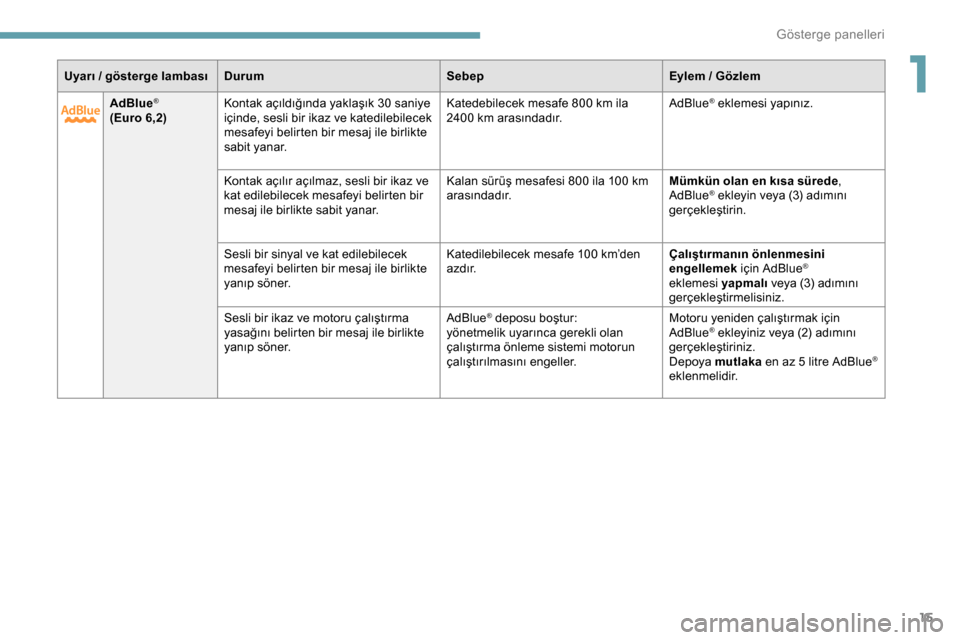

Page 17 of 324
15
AdBlue®
(Euro 6,2)K ontak açıldığında yaklaşık 30 saniye
içinde, sesli bir ikaz ve katedilebilecek
mesafeyi belirten bir mesaj ile birlikte
sabit yanar. Katedebilecek mesafe 800
km ila
2400 km arasındadır.AdBlue
® eklemesi yapınız.
Kontak açılır açılmaz, sesli bir ikaz ve
kat edilebilecek mesafeyi belirten bir
mesaj ile birlikte sabit yanar. Kalan sürüş mesafesi 800 ila 100
km
arasındadır. Mümkün olan en kısa sürede
,
AdBlue
® ekleyin veya (3) adımını
gerçekleştirin.
Sesli bir sinyal ve kat edilebilecek
mesafeyi belirten bir mesaj ile birlikte
yanıp söner. Katedilebilecek mesafe 100
km’den
a z dı r. Çalıştırmanın önlenmesini
engellemek
için AdBlue
®
eklemesi yapmalı veya (3) adımını
gerçekleştirmelisiniz.
Sesli bir ikaz ve motoru çalıştırma
yasağını belirten bir mesaj ile birlikte
yanıp söner. AdBlue
® deposu boştur:
yönetmelik uyarınca gerekli olan
çalıştırma önleme sistemi motorun
çalıştırılmasını engeller. Motoru yeniden çalıştırmak için
AdBlue® ekleyiniz veya (2) adımını
gerçekleştiriniz.
Depoya mutlaka en az 5 litre AdBlue
®
eklenmelidir.
Uyarı
/ gösterge lambası
Durum SebepEylem
/ Gözlem
1
G

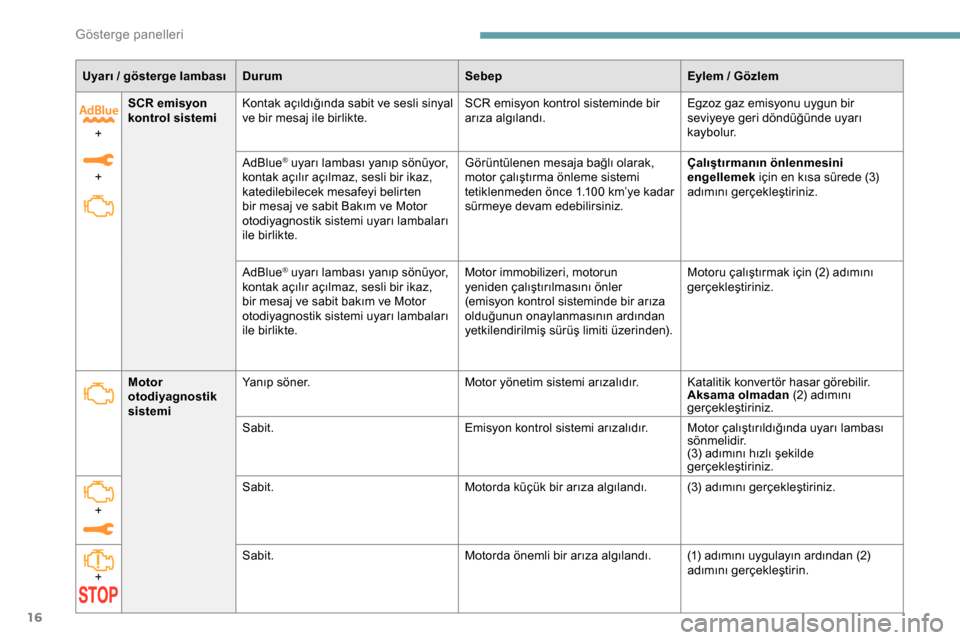

Page 18 of 324
16
Uyarı / gösterge lambasıDu rum Sebep Eylem / Gözlem
+
+ SCR emisyon
kontrol sistemi
Kontak açıldığında sabit ve sesli sinyal
ve bir mesaj ile birlikte. SCR emisyon kontrol sisteminde bir
arıza algılandı.Egzoz gaz emisyonu uygun bir
seviyeye geri döndüğünde uyarı
kaybolur.
AdBlue
® uyarı lambası yanıp sönüyor,
kontak açılır açılmaz, sesli bir ikaz,
katedilebilecek mesafeyi belirten
bir mesaj ve sabit Bakım ve Motor
otodiyagnostik sistemi uyarı lambaları
ile birlikte. Görüntülenen mesaja bağlı olarak,
motor çalıştırma önleme sistemi
tetiklenmeden önce 1.100
km’ye kadar
sürmeye devam edebilirsiniz. Çalıştırmanın önlenmesini
engellemek
için en kısa sürede (3)
adımını gerçekleştiriniz.
AdBlue
® uyarı lambası yanıp sönüyor,
kontak açılır açılmaz, sesli bir ikaz,
bir mesaj ve sabit bakım ve Motor
otodiyagnostik sistemi uyarı lambaları
ile birlikte. Motor immobilizeri, motorun
yeniden çalıştırılmasını önler
(emisyon kontrol sisteminde bir arıza
olduğunun onaylanmasının ardından
yetkilendirilmiş sürüş limiti üzerinden).Motoru çalıştırmak için (2) adımını
gerçekleştiriniz.
Motor
otodiyagnostik
sistemi Yanıp söner.
Motor yönetim sistemi arızalıdır. Katalitik konvertör hasar görebilir.
Aksama olmadan (2) adımını
gerçekleştiriniz.
Sabit. Emisyon kontrol sistemi arızalıdır. Motor çalıştırıldığında uyarı lambası
sönmelidir.
(3) adımını hızlı şekilde
gerçekleştiriniz.
+ Sabit.
Motorda küçük bir arıza algılandı. (3) adımını gerçekleştiriniz.
+ Sabit.
Motorda önemli bir arıza algılandı. (1) adımını uygulayın ardından (2)
adımını gerçekleştirin.
G
Page 19 of 324

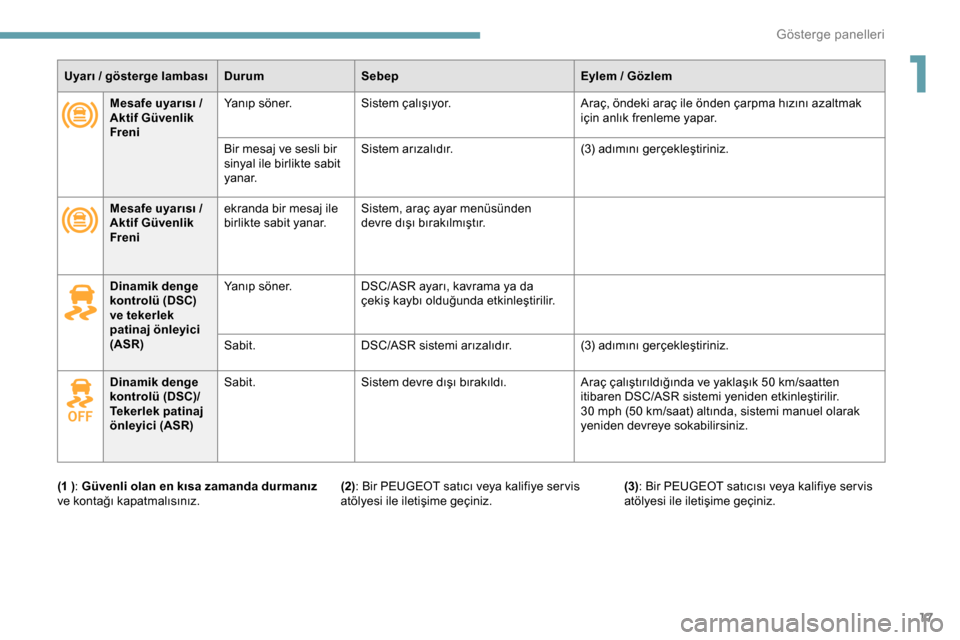

17
Uyarı / gösterge lambasıDu rumSebep Eylem / Gözlem
Mesafe uyarısı /
Aktif Güvenlik
Freni Yanıp söner.
Sistem çalışıyor. Araç, öndeki araç ile önden çarpma hızını azaltmak
için anlık frenleme yapar.
Bir mesaj ve sesli bir
sinyal ile birlikte sabit
yanar. Sistem arızalıdır.
(3) adımını gerçekleştiriniz.
Mesafe uyarısı
/
Aktif Güvenlik
Freni ekranda bir mesaj ile
birlikte sabit yanar.
Sistem, araç ayar menüsünden
devre dışı bırakılmıştır.
Dinamik denge
kontrolü (DSC)
ve tekerlek
patinaj önleyici
(ASR) Yanıp söner.
DSC/ASR ayarı, kavrama ya da
çekiş kaybı olduğunda etkinleştirilir.
Sabit. DSC/ASR sistemi arızalıdır. (3) adımını gerçekleştiriniz.
Dinamik denge
kontrolü (DSC)/
Tekerlek patinaj
önleyici (ASR) Sabit.
Sistem devre dışı bırakıldı. Araç çalıştırıldığında ve yaklaşık 50
km/saatten
itibaren DSC/ASR sistemi yeniden etkinleştirilir.
30 mph (50
km/saat) altında, sistemi manuel olarak
yeniden devreye sokabilirsiniz.
(1 ) : Güvenli olan en kısa zamanda durmanız
ve kontağı kapatmalısınız. (2): Bir PEUGEOT satıcı veya kalifiye ser vis
atölyesi ile iletişime geçiniz.(3)
: Bir PEUGEOT satıcısı veya kalifiye ser vis
atölyesi ile iletişime geçiniz.
1
G
Page 20 of 324

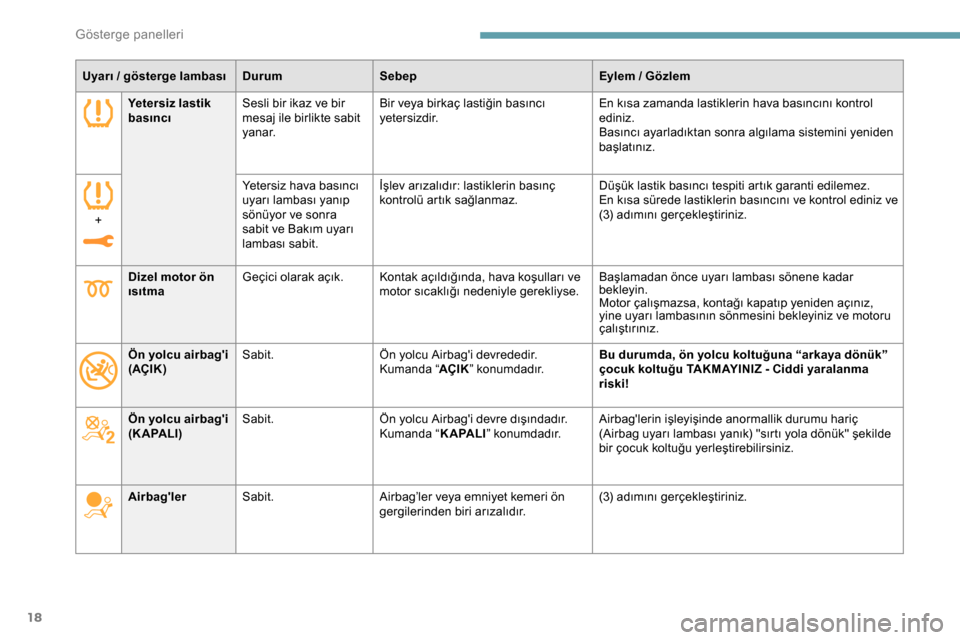

18
Uyarı / gösterge lambasıDu rumSebep Eylem / Gözlem
Yetersiz lastik
basıncı Sesli bir ikaz ve bir
mesaj ile birlikte sabit
yanar. Bir veya birkaç lastiğin basıncı
ye t e r s i z d i r.
En kısa zamanda lastiklerin hava basıncını kontrol
ediniz.
Basıncı ayarladıktan sonra algılama sistemini yeniden
başlatınız.
+ Yetersiz hava basıncı
uyarı lambası yanıp
sönüyor ve sonra
sabit ve Bakım uyarı
lambası sabit.İşlev arızalıdır: lastiklerin basınç
kontrolü artık sağlanmaz.
Düşük lastik basıncı tespiti artık garanti edilemez.
En kısa sürede lastiklerin basıncını ve kontrol ediniz ve
(3) adımını gerçekleştiriniz.
Dizel motor ön
ısıtma Geçici olarak açık. Kontak açıldığında, hava koşulları ve
motor sıcaklığı nedeniyle gerekliyse. Başlamadan önce uyarı lambası sönene kadar
bekleyin.
Motor çalışmazsa, kontağı kapatıp yeniden açınız,
yine uyarı lambasının sönmesini bekleyiniz ve motoru
çalıştırınız.
Ön yolcu airbag'i
(AÇIK) Sabit.
Ön yolcu Airbag'i devrededir.
Kumanda “AÇIK” konumdadır. Bu durumda, ön yolcu koltuğuna “arkaya dönük”
çocuk koltuğu TAKMAYINIZ - Ciddi yaralanma
riski!
Ön yolcu airbag'i
(K A PA L I) Sabit.
Ön yolcu Airbag'i devre dışındadır.
Kumanda “K A PA L I” konumdadır. Airbag'lerin işleyişinde anormallik durumu hariç
(Airbag uyarı lambası yanık) "sırtı yola dönük" şekilde
bir çocuk koltuğu yerleştirebilirsiniz.
Airbag'ler Sabit. Airbag’ler veya emniyet kemeri ön
gergilerinden biri arızalıdır. (3) adımını gerçekleştiriniz.
G
