Fusibles en el
compartimento motor
Esta caja de fusibles está situada en el
compartimento motor cerca de la batería.
Acceso a los fusibles
F Desbloquee los dos cierres A.
F A bra la tapa.
F

S
ustituya el fusible.
F

D
espués de la inter vención, cierre la tapa
con cuidado y bloquee los dos cierres A
para garantizar la estanqueidad de la caja
de fusibles. Los fusibles que se describen a continuación
varían según el equipamiento del vehículo.
Fusible Nº Amperaje
(A) Funciones
F14 25Bomba
limpiaparabrisas y
limpialuneta.
F19 30Motor de
limpiaparabrisas.
F20 15Bomba
limpiaparabrisas y
limpialuneta.
F21 20Bomba lavafaros.
F22 15Claxon.
F23 15Luz de carretera
derecha.
F24 15Luz de carretera
izquierda.
Batería de 12 V
Procedimiento para arrancar el motor a partir
de otra batería o para recargar la batería
descargada.
Baterías de arranque de
plomo/ácido
Las baterías contienen sustancias
nocivas como ácido sulfúrico y plomo.
Se deben desechar según la normativa y
en ningún caso se deben desechar junto
con la basura doméstica.
Lleve las pilas del mando a distancia
y las baterías gastadas a un punto de
recogida autorizado.
Antes de manipular la batería, protéjase
los ojos y la cara.
Cualquier operación en la batería debe
realizarse en un medio ventilado, alejado
de llamas o de fuentes de chispas, para
evitar cualquier riesgo de explosión o
incendio.
Lávese las manos al finalizar la
intervención.
Capacidad batería
Longitud vehículo Intensidad en Ah
(amperios-hora)
Compact 480
Standard 640
Long 720/800
8
En caso de avería

220
La batería está situada en el compartimento
motor.
F
A
bra el capó con el mando interior y luego
con el cierre de seguridad exterior.
F

F
ije la varilla de soporte del capó.
Para más información relativa al Capó
y al Motor , consulte los apartados
correspondientes.
Arranque a partir de otra
batería
Si la batería del vehículo está descargada, el
motor se puede arrancar mediante una batería
auxiliar (externa o de otro vehículo) y cables de
emergencia, o bien con ayuda de una batería
de emergencia.
No arranque nunca el motor utilizando un
cargador de baterías.
Jamás utilice una batería de emergencia
de 24
V o superior.
Compruebe de antemano que la batería
de emergencia tiene un voltaje nominal de
12
V y al menos la misma capacidad que
la batería descargada.
Los dos vehículos no deben tocarse.
Apague todos los consumidores eléctricos
de los dos vehículos (sistema de audio,
limpiaparabrisas, luces, etc.).
Asegúrese de que los cables de
emergencia no pasen cerca de las partes
móviles del motor (ventilador, correa, etc.).
No desconecte el borne (+) cuando el
motor esté en marcha.
Sustituir siempre la batería por otra con
características equivalentes.
Acceso a la batería
F Desmonte la tapa de plástico del borne (+)
si el vehículo dispone de ella.
El borne (-) de la batería no está accesible.
Un punto de masa desplazado está disponible
en la parte delantera del vehículo. F

L
evante la tapa de plástico del borne (+) si
el vehículo dispone de ella.
F
C
onecte el cable rojo al borne (+) de la
batería descargada A (a la altura de la parte
metálica acodada) y luego al borne (+) de la
batería auxiliar B o de emergencia.
F
C
onecte un extremo del cable verde o
negro al borne (-) de la batería auxiliar B
o de emergencia (o al punto de masa del
vehículo auxiliar).
F
C
onecte el otro extremo del cable verde
o negro al punto de masa C del vehículo
averiado.
F

A
rranque el motor del vehículo auxiliar y
manténgalo en funcionamiento durante
unos minutos.
F

A
ccione el motor de arranque del vehículo
averiado y deje el motor en marcha.
Si el motor no arranca inmediatamente, quite
el contacto y espere unos instantes antes de
volver a intentarlo.
En caso de avería

221
24v 12v
F Espere a que regrese a ralentí.
F D esconecte los cables de arranque de
emergencia en orden inverso .
F

V
uelva a colocar la tapa de plástico del
borne (+) si el vehículo dispone de ella.
F

D
eje el motor en marcha, con el vehículo
circulando o parado, durante 30 minutos
para que la batería alcance un nivel de
carga suficiente.
Para la desconexión, efectúe estas
operaciones en el orden inverso.
Algunas funciones como el Stop & Start
no están disponibles si la batería no tiene
un nivel de carga suficiente.

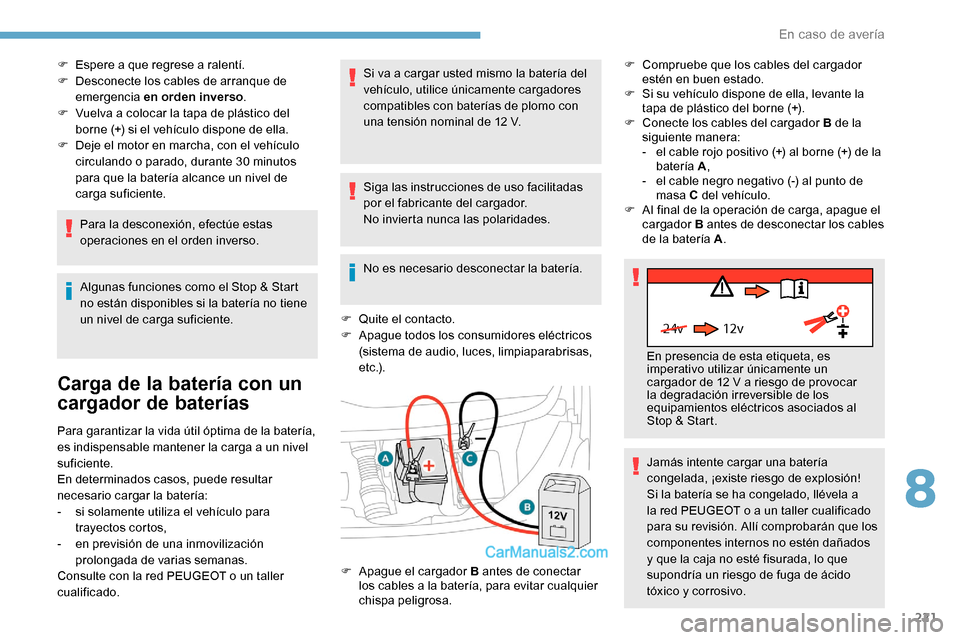

Carga de la batería con un
cargador de baterías
Para garantizar la vida útil óptima de la batería,
es indispensable mantener la carga a un nivel
suficiente.
En determinados casos, puede resultar
necesario cargar la batería:
-

s
i solamente utiliza el vehículo para
trayectos cortos,
-

e
n previsión de una inmovilización
prolongada de varias semanas.
Consulte con la red PEUGEOT o un taller
cualificado. Si va a cargar usted mismo la batería del
vehículo, utilice únicamente cargadores
compatibles con baterías de plomo con
una tensión nominal de 12
V.
Siga las instrucciones de uso facilitadas
por el fabricante del cargador.
No invierta nunca las polaridades.
No es necesario desconectar la batería.
F
Qu
ite el contacto.
F
A
pague todos los consumidores eléctricos
(sistema de audio, luces, limpiaparabrisas,
e t c .) . F
C
ompruebe que los cables del cargador
estén en buen estado.
F
S
i su vehículo dispone de ella, levante la
tapa de plástico del borne (+).
F
C
onecte los cables del cargador B de la
siguiente manera:
-
e
l cable rojo positivo (+) al borne (+) de la
batería A ,
-
e
l cable negro negativo (-) al punto de
masa C del vehículo.
F
A
l final de la operación de carga, apague el
cargador B antes de desconectar los cables
de la batería A .
F
A
pague el cargador B antes de conectar
los cables a la batería, para evitar cualquier
chispa peligrosa. En presencia de esta etiqueta, es
imperativo utilizar únicamente un
cargador de 12
V a riesgo de provocar
la degradación irreversible de los
equipamientos eléctricos asociados al
Stop & Start.
Jamás intente cargar una batería
congelada, ¡existe riesgo de explosión!
Si la batería se ha congelado, llévela a
la red PEUGEOT o a un taller cualificado
para su revisión. Allí comprobarán que los
componentes internos no estén dañados
y que la caja no esté fisurada, lo que
supondría un riesgo de fuga de ácido
tóxico y corrosivo.
8
En caso de avería

222
Desconexión de la batería
Con el fin de mantener un nivel de carga
suficiente para arrancar el motor, se
recomienda desconectar la batería en caso de
inmovilización del vehículo durante un periodo
de tiempo largo.
Antes de desconectar la batería:
F
C
ierre todos los accesos (puertas, portón
trasero, lunas, techo).
F

A
pague todos los consumidores eléctricos
(sistema de audio, limpiaparabrisas, luces,
e t c .) .
F

Q
uite el contacto y espere durante cuatro
minutos.
Después de acceder a la batería, desconecte
el borne (+) solamente.
Abrazadera de borne de cierre
rápido
Desconexión del borne (+) Reconexión del borne (+)
Nunca fuerce la palanca, ya que si la
abrazadera está mal colocada, el bloqueo
no se efectuará y tendrá que repetir el
procedimiento.
Después de la reconexión de la
batería
F Levante la palanca A al máximo para abrir la abrazadera B .
F

R
etire la abrazadera B levantándola.
Después de la reconexión de la batería, dé el
contacto y espere un minuto antes de arrancar
el motor para permitir que se inicialicen los
sistemas electrónicos. La siguiente vez que arranque el motor
para realizar un trayecto, el Stop & Start
podría no estar operativo.
En ese caso, el sistema no estará de
nuevo disponible hasta que se realice una
inmovilización continua del vehículo, cuya
duración dependerá de la temperatura
exterior y del estado de carga de la
batería (hasta aproximadamente 8 horas).
Remolcado
Procedimiento para el remolcado del vehículo o
para remolcar otro vehículo con un dispositivo
mecánico desmontable.
Acceso a la argolla de
remolcado
La argolla de remolcado está situada en la caja
de herramientas.
F

L

evante la palanca A al máximo.
F

C

oloque de nuevo la abrazadera B abierta
en el borne (+) .
F

P

resione la abrazadera B hacia abajo hasta
que haga tope.
F

B

aje la palanca A para bloquear la
abrazadera B . No obstante, si después de esta operación
persisten ligeras perturbaciones, consulte con
la red PEUGEOT o un taller cualificado.
Consultando el apartado correspondiente,
usted mismo puede reinicializar determinados
sistemas, como pueden ser:
-
E
l mando a distancia o la llave electrónica
(según versión).
-
L
os elevalunas eléctricos.
-
L
as puertas eléctricas.
-
L
a fecha y la hora.
-
L
as emisoras de radio memorizadas.
En caso de avería

223
Para más información relativa a la Caja
de herramientas, consulte el apartado
correspondiente.
Con una caja de cambios manual, ponga
la palanca de cambios en punto muerto.
Con una caja de cambios automática o
electrónica, sitúe el selector de marchas
en la posición N .
No respetar esta particularidad puede
suponer el deterioro de algunos
componentes del sistema de frenos y la
ausencia de asistencia a la frenada al
rearrancar el motor.
Remolcado del vehículo
F Enrosque al máximo la anilla de remolcado.
F I nstale la barra de remolcado.
F

E
ncienda las luces de emergencia en el
vehículo remolcado.
F

I
nicie la marcha con suavidad y circule
a velocidad reducida una distancia corta
solamente.
Remolcado de otro vehículo
F En el paragolpes trasero, presione la tapa (como se indica en la imagen) para soltarla.
F

E
nrosque al máximo la anilla de remolcado.
F

I
nstale la barra de remolcado.
F

E
ncienda las luces de emergencia en el
vehículo remolcado.
F

I
nicie la marcha con suavidad y circule
a velocidad reducida una distancia corta
solamente.
F

E

n el paragolpes delantero, deslice el
saliente central de la tapa hacia el extremo
superior (como se indica en la imagen) para
soltarla. Recomendaciones generales
Respete la legislación vigente en el país
por el cual circula.
Compruebe que el peso del vehículo
tractor es superior al del vehículo
remolcado.
El conductor debe permanecer al volante
del vehículo remolcado y debe poseer un
permiso de conducción válido.
Para remolcar un vehículo con las cuatro
ruedas sobre el suelo, utilice siempre una
barra de remolcado homologada. Está
prohibido utilizar cuerdas o correas.
El vehículo tractor debe iniciar la marcha
de manera progresiva.
Si se remolca el vehículo con el motor
apagado, la asistencia a la frenada y la
dirección no están operativas.
En los siguientes casos, es obligatorio que
el remolcado del vehículo sea realizado
por un profesional:
-
V ehículo inmovilizado en autopista,
autovía o vía rápida.
- V ehículo con tracción a las cuatro
ruedas.
-

S
i no es posible poner la caja de
cambios en punto muerto, desbloquear
la dirección o soltar el freno de
estacionamiento.
-

S
i no es posible remolcar un vehículo
con una caja de cambios automática,
motor en marcha.
-

R
emolcado con solo dos ruedas en el
suelo.
-

S
i no se dispone de una barra de
remolcado homologada, etc.
8
En caso de avería

224
Características de
motorizaciones y cargas
remolcables
Motores
Las características de los motores se detallan
en el permiso de circulación del vehículo y en
la documentación de ventas.La potencia máxima corresponde al
valor homologado en el banco motor,
según las condiciones definidas por
la reglamentación europea (Directiva
1999/99/CE).
Para más información, consulte en la red
PEUGEOT o en un taller cualificado.
Masas y cargas
remolcables
Los valores de masas y cargas remolcables
máximos asociados a su vehículo se
indican en el permiso de circulación y en la
documentación comercial.
Estos valores también se indican en la placa o
en la etiqueta del fabricante.
Para más información, póngase en contacto
con la red PEUGEOT o un taller cualificado. Los valores de MMA (masa máxima autorizada)
del conjunto y de las cargas remolcables
indicados son válidos para una altitud máxima
de 1
000 metros. La carga máxima remolcable
debe reducirse un 10% por cada 1 000 metros
de altitud adicionales.
La masa máxima autorizada en la lanza
corresponde a la masa permitida en el
enganche de remolque.
Una temperatura exterior elevada podría
provocar una disminución de la capacidad
del vehículo para proteger el motor.
Cuando la temperatura exterior sea
superior a 37°C, limite la masa remolcada.
Remolcar cargas puede afectar
negativamente al agarre a la vía, aunque
el vehículo este muy cargado.
Al arrastrar un remolque, la distancia de
frenada aumenta.
Cuando lleve remolque, no supere nunca
los 100 km/h (respete la legislación local
v i g e nte).
Cuando la temperatura exterior es
elevada, se recomienda dejar el motor
funcionando entre 1 y 2 minutos después
de detener el vehículo para facilitar su
refrigeración.
Características Técnicas

225
Motores diésel EURO 4 y 5 y cargas remolcables
MotoresHDi 90 BVM5 HDi 150 BVM6HDi 150 EAT6/
E AT 8 BlueHDi 150
BVM6 BlueHDi
150
E AT 6 / E AT 8
Caja de cambios Manual
5 velocidades Manual
6 velocidades Automática
6/8 velocidades Manual
6 velocidades Automática
6/8 velocidades
Código DV6DUDW10F DW10FD
Cilindrada (cm
3) 1. 5 6 01.9 97 1.9 97
Potencia máxima: Norma CE (kW) 6611 0 11 0
Carburante GasoilGasoil Gasoil
Longitud
Compact,
Standard,
Long
(L1/L2/L3) Standard*/

Long*
(L 2 / L3)* Compact,
Standard,
Long
(L1/L2/L3) Standard*,

Long*
(L 2 / L3)* Compact,
Standard,
Long
(L1/L2/L3) Standard*,

Long*
(L 2 / L3)* Compact,
Standard,
Long
(L1/L2/L3) Standard*,

Long*
(L 2 / L3)* Compact,
Standard,
Long
(L1/L2/L3) Standard*,

Long*
(L 2 / L3)*
Remolque con frenos (en el límite de la MMA del
conjunto) (kg)
en pendiente del 10
% o del 12 %8-9 asientos600
1.1 0 0 8001.1 0 0 800
Remolque sin frenos (kg) 600750750750750
Masa máxima autorizada en la lanza (kg) 2544 3244 32
*

C
arga útil aumentada.
9
Características Técnicas

226
Motores diésel EURO 6,2 y cargas remolcables
MotoresBlueHDi 100 BVM6BlueHDi 100 S&S BVM6 BlueHDi 120 S&S BVM6
Cajas de cambios Manual 6 velocidades Manual 6 velocidades Manual 6 velocidades
Código DV5RUCD - ML6V DV5RUCD - ML6V - STT DV5RUC - ML6V - STT
Cilindrada (cm
3) 1.49 91.49 91.49 9
Potencia máxima: Norma CE (kW) 757588
Carburante GasoilGasoilGasoil
Longitud Compact,
Standard, Long
(L1/L2/L3) Standard*/
Long*
(L 2 / L3)* Compact,
Standard, Long
(L1/L2/L3) Standard*/
Long*
(L 2 / L3)* Compact,
Standard, Long
(L1/L2/L3) Standard*/
Long*
(L 2 / L3)*
Remolque con frenos (en el límite de la MMA del
conjunto) (kg)
en pendiente del 10
% o del 12 % 6 -7- 8 - 9
asientos 18 0 0
2000 18 0 02000 18 0 02000
Remolque sin frenos (kg) 750 750 750 750 750 750
Masa máxima autorizada en la lanza (kg) 7280 7280 7280
*

C

arga útil aumentada.
Características Técnicas

227

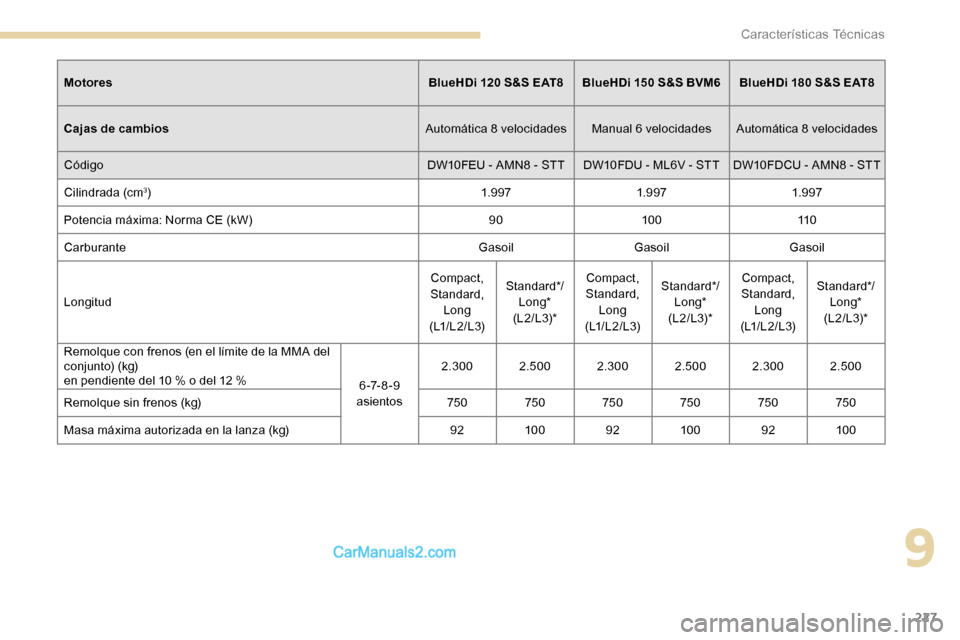

MotoresBlueHDi 120 S&S EAT8BlueHDi 150 S&S BVM6 BlueHDi 180 S&S EAT8
Cajas de cambios Automática 8 velocidadesManual 6 velocidadesAutomática 8 velocidades
Código DW10FEU - AMN8 - STT DW10FDU - ML6V - STT DW10FDCU - AMN8 - STT
Cilindrada (cm
3) 1.9 971.9 971.9 97
Potencia máxima: Norma CE (kW) 9010 0 11 0
Carburante GasoilGasoilGasoil
Longitud Compact,
Standard, Long
(L1/L2/L3) Standard*/
Long*
(L 2 / L3)* Compact,
Standard, Long
(L1/L2/L3) Standard*/
Long*
(L 2 / L3)* Compact,
Standard, Long
(L1/L2/L3) Standard*/
Long*
(L 2 / L3)*
Remolque con frenos (en el límite de la MMA del
conjunto) (kg)
en pendiente del 10
% o del 12 % 6 -7- 8 - 9
asientos 2.300 2.500 2.300 2.500 2.300 2.500
Remolque sin frenos (kg) 750 750 750 750 750 750
Masa máxima autorizada en la lanza (kg) 9210 0 9210 0 9210 0
9
Características Técnicas

228

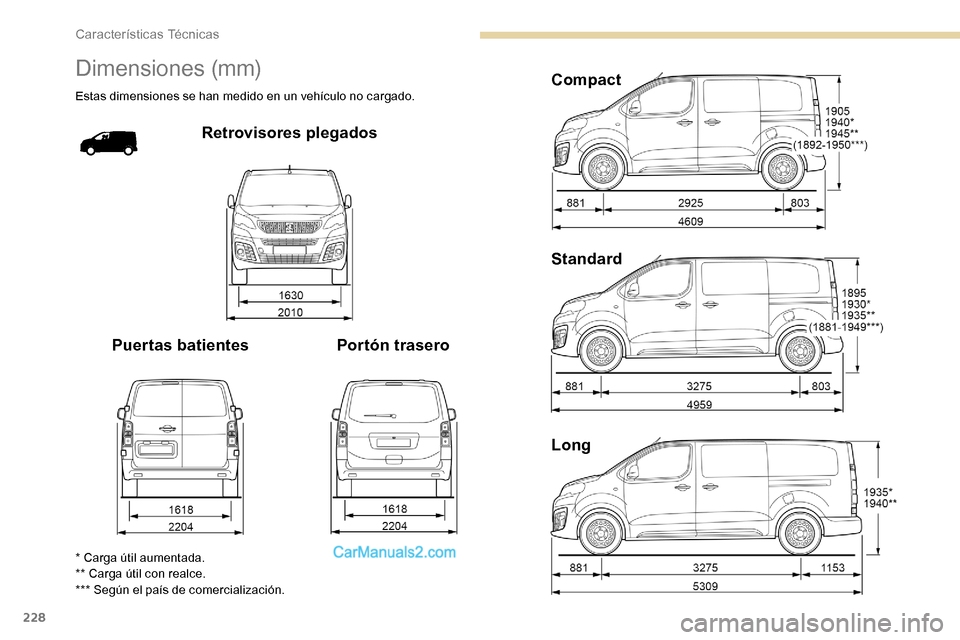

Dimensiones (mm)
Estas dimensiones se han medido en un vehículo no cargado.
Retrovisores plegados
Puertas batientes Portón traseroCompact
Standard
Long
* Carga útil aumentada.
** Carga útil con realce.
*** Según el país de comercialización.
Características Técnicas
