Peugeot Expert Tepee 2009 Manual del propietario (in Spanish)
Manufacturer: PEUGEOT, Model Year: 2009, Model line: Expert Tepee, Model: Peugeot Expert Tepee 2009Pages: 235, tamaño PDF: 11.22 MB
Page 141 of 235

137
Dimensiones
CARACTERÍSTICAS TÉCNICAS
8

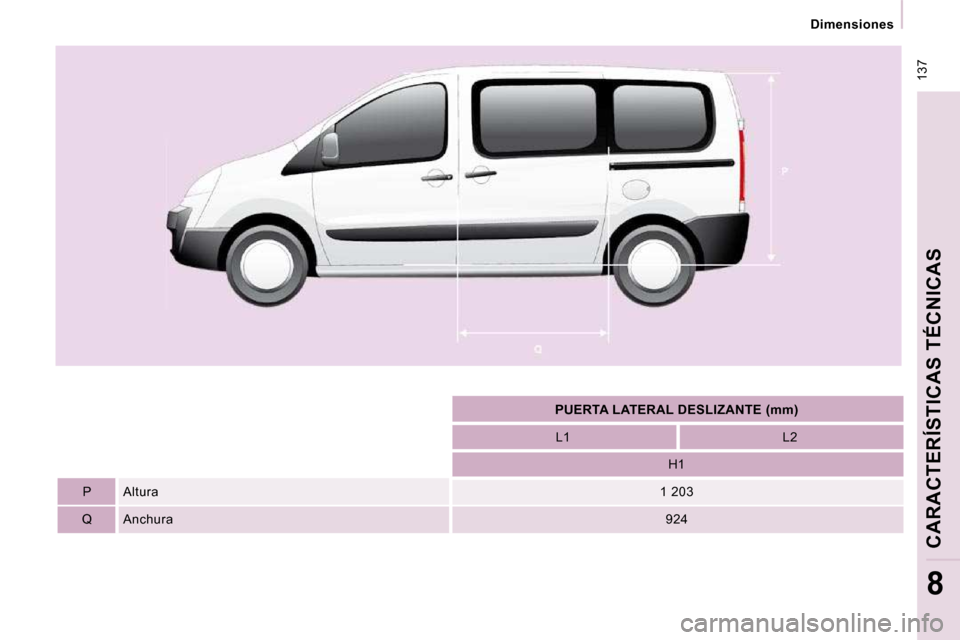

PUERTA LATERAL DESLIZANTE (mm
)
L1 L2
H1
P Altura 1 203
Q Anchura 924
Page 142 of 235

138
Masas
MASAS Y CARGAS REMOLCABLES (KG)
Para más información, consulte su certificado de matriculación.
En cada país, es imperativo respetar las cargas re molcables admitidas por el código de circulación. P ara conocer las posibilidades de
remolcado de su vehículo y su peso total rodante ad misible, consulte en la red PEUGEOT .
Añadir más carga
Es posible, cuando el vehículo que remolca no ha a lcanzado la MTAC, llevar esta masa en el remolque.
En cualquier caso, no sobrepase la masa del remolq ue y la MTRA, indicada en su certificado de matriculación.
Respete las capacidades de remolcado de su vehícul o.
Motor Silueta
Número de
plazas
Masa en vacío
(MAV)
Masa
máxima (1)
Carga útil
máxima
Carga útil sin
conductor
Masa
remolcada
con frenos (2)

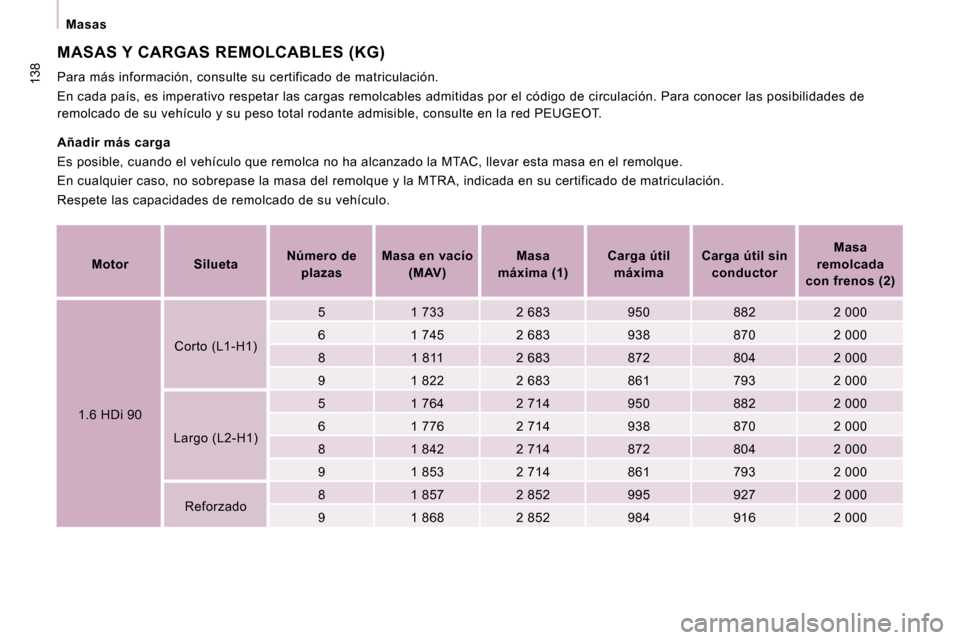

1.6 HDi 90 Corto (L1-H1)
5 1 733 2 683 950 882 2 000
6 1 745 2 683 938 870 2 000
8 1 811 2 683 872 804 2 000
9 1 822 2 683 861 793 2 000
Largo (L2-H1) 5 1 764 2 714 950 882 2 000
6 1 776 2 714 938 870 2 000
8 1 842 2 714 872 804 2 000
9 1 853 2 714 861 793 2 000
Reforzado 8 1 857 2 852 995 927 2 000
9 1 868 2 852 984 916 2 000
Page 143 of 235

139
Masas
CARACTERÍSTICAS TÉCNICAS
8
(1) Masa máxima técnicamente admisible en carga (MTAC).
(2) Masa remolcada con frenos añadiendo más carga : ésta se puede aumentar en carga, a condición de quitar del vehículo la misma
cantidad de esta carga para no sobrepasar la MTRA.
Temperaturas exteriores elevadas pueden conllevar un rendimiento menor del vehículo para proteger el motor. Cuando la temperatura
exterior es superior a 37 °C, limite la masa remolc ada a 700 kg, sin añadir más carga.
En el caso de un vehículo que remolca, está prohib ido sobrepasar la velocidad de 100 km/h (respete el código de circulación en su país).
Motor Silueta
Número de
plazas
Masa en vacío
(MAV)
Masa
máxima (1)
Carga útil
máxima
Carga útil sin
conductor
Masa
remolcada
con frenos (2)
2.0 HDi 120 Corto (L1-H1)
5 1 809 2 759 950 882 2 000
6 1 821 2 759 938 870 2 000
8 1 887 2 759 872 804 2 000
9 1 898 2 759 861 793 2 000
Largo (L2-H1) 5 1 841 2 791 950 882 2 000
6 1 853 2 791 938 870 2 000
8 1 919 2 791 872 804 2 000
9 1 930 2 791 861 793 2 000
Reforzado 8 1 934 2 932 958 930 2 000
9 1 945 2 932 987 919 2 000
Page 144 of 235

140
Masas
Motor Silueta
Número de
plazas
Masa en vacío
(MAV)
Masa
máxima (1)
Carga útil
máxima
Carga útil sin
conductor
Masa
remolcada
con frenos (2)

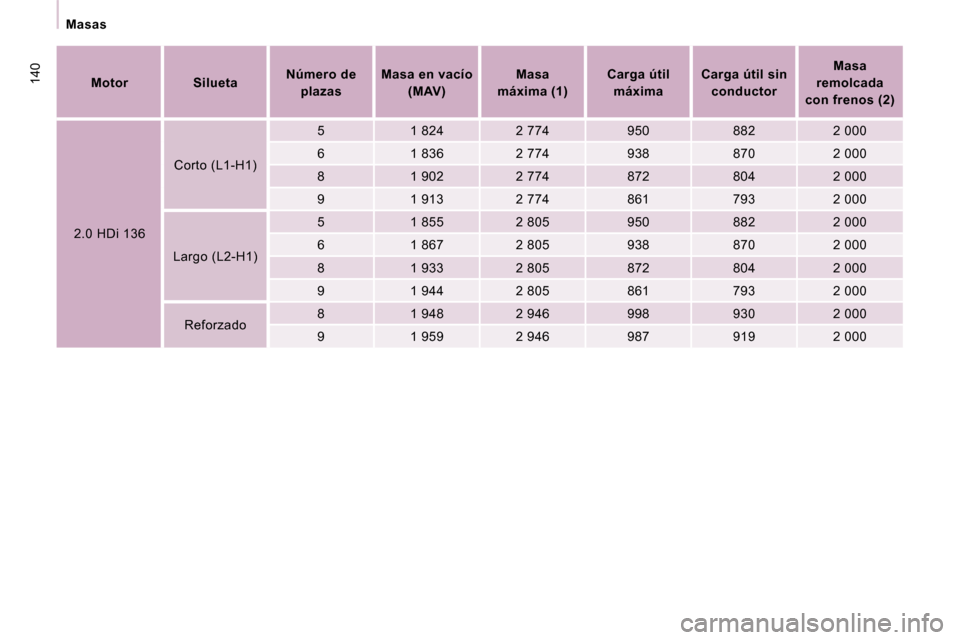

2.0 HDi 136 Corto (L1-H1)
5 1 824 2 774 950 882 2 000
6 1 836 2 774 938 870 2 000
8 1 902 2 774 872 804 2 000
9 1 913 2 774 861 793 2 000
Largo (L2-H1) 5 1 855 2 805 950 882 2 000
6 1 867 2 805 938 870 2 000
8 1 933 2 805 872 804 2 000
9 1 944 2 805 861 793 2 000
Reforzado 8 1 948 2 946 998 930 2 000
9 1 959 2 946 987 919 2 000
Page 145 of 235

141
Masas
CARACTERÍSTICAS TÉCNICAS
8
(1) Masa máxima técnicamente admisible en carga (MTAC).
(2) Masa remolcada con frenos añadiendo más carga : ésta se puede aumentar en carga, a condición de quitar del vehículo la misma
cantidad de esta carga para no sobrepasar la MTRA.
Temperaturas exteriores elevadas pueden conllevar un rendimiento menor del vehículo para proteger el motor. Cuando la temperatura
exterior es superior a 37 °C, limite la masa remolc ada a 700 kg, sin añadir más carga.
En el caso de un vehículo que remolca, está prohib ido sobrepasar la velocidad de 100 km/h (respete el código de circulación en su país).
Motor Silueta
Número de
plazas
Masa en vacío
(MAV)
Masa
máxima (1)
Carga útil
máxima
Carga útil sin
conductor
Masa
remolcada
con frenos (2)

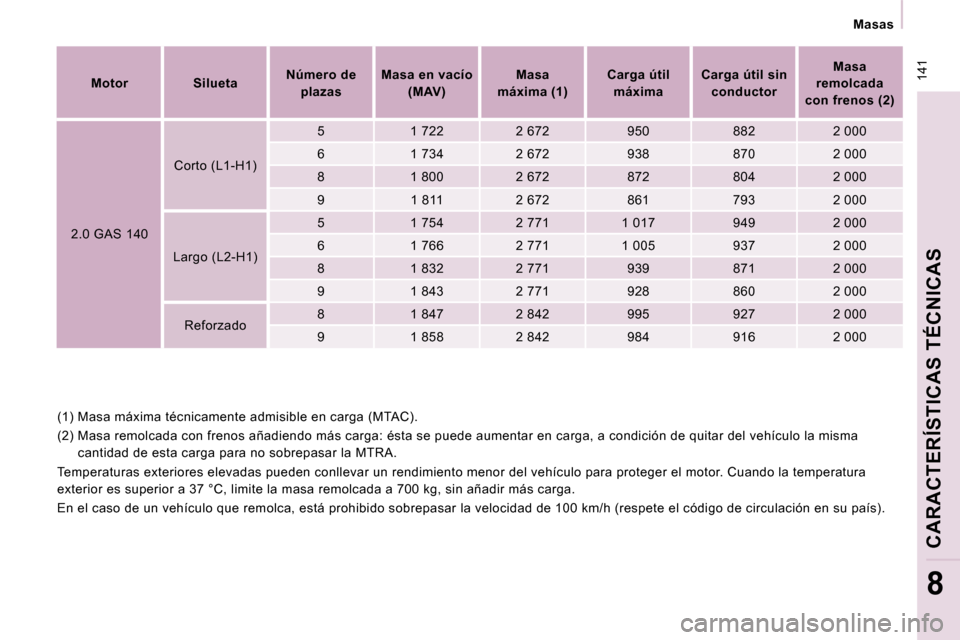

2.0 GAS 140 Corto (L1-H1)
5 1 722 2 672 950 882 2 000
6 1 734 2 672 938 870 2 000
8 1 800 2 672 872 804 2 000
9 1 811 2 672 861 793 2 000
Largo (L2-H1) 5 1 754 2 771 1 017 949 2 000
6 1 766 2 771 1 005 937 2 000
8 1 832 2 771 939 871 2 000
9 1 843 2 771 928 860 2 000
Reforzado 8 1 847 2 842 995 927 2 000
9 1 858 2 842 984 916 2 000
Page 146 of 235

142
Motorizaciones Diesel - Gasolina
Diesel Gasolina
1.6 HDi 90 2.0 HDi 120 2.0 HDi 120 FAP 2 .0 HDi 136 2.0 GAS 140
Caja de cambios Manual
Velocidades 5 6 6 5
Potencia (cv) 90 120 136 138
Potencia (DIN) 92 122 138 143
Cilindrada (cm 3
) 1 560 1 997 1 997 1 997
Diámetro x carrera (mm) 75 x 88 85 x 88 85 x 88 85 x 88
Potencia máxima norma CEE (kW) 66 88 100 103
Régimen de potencia máxima (r.p.m.) 4 000 4 00 0 4 000 6 000
Par máximo norma CEE (Nm) 180 300 320 18 0
Régimen de par máximo (r.p.m.) 1 750 2 000 2 000 2 500
Carburante Gasoil Gasoil Gasoil Gasoil Sin plomo
Filtro de partículas No No Si Si /
Catalizador Si Si Si Si -
Para mayor información, consulte la página SERVIC EBOX en la dirección siguiente: http://public.servicebox.peugeot.com
MOTORIZACIONES Y CAJAS DE CAMBIOS
Page 147 of 235

143
Motorizaciones Diesel - Gasolina
CARACTERÍSTICAS TÉCNICAS
8 Para mayor información, consulte la página SERVICEBOX en la dirección siguiente: http://public.servicebox.peugeot.com

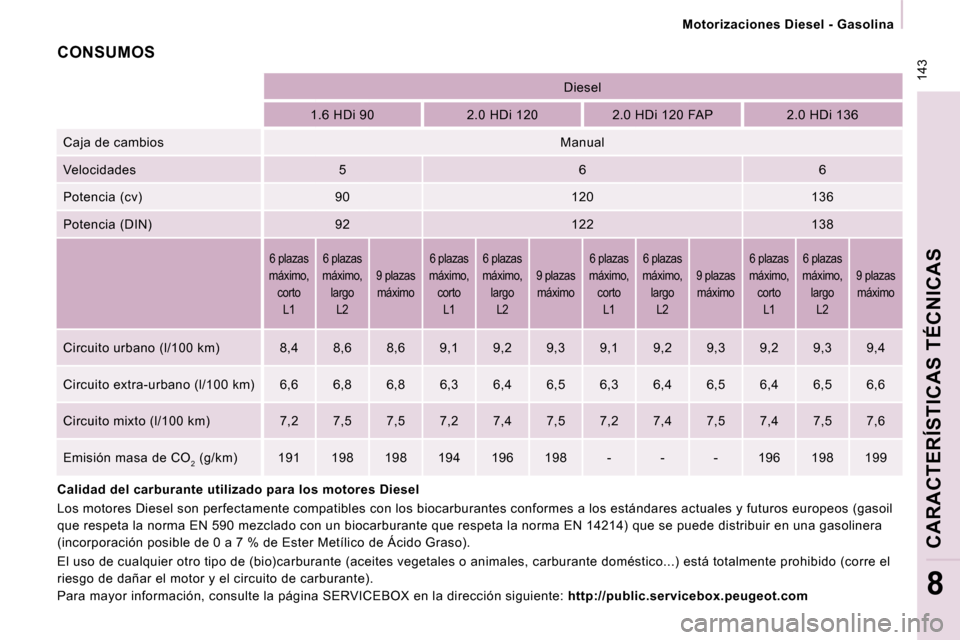

Diesel
1.6 HDi 90 2.0 HDi 120 2.0 HDi 120 FAP 2 .0 HDi 136
Caja de cambios Manual
Velocidades 5 6 6
Potencia (cv) 90 120 136
Potencia (DIN) 92 122 138
6 plazas
máximo, corto L1 6 plazas
máximo, largo L2 9 plazas
máximo 6 plazas
máximo, corto L1 6 plazas
máximo, largo L2 9 plazas
máximo 6 plazas
máximo, corto L1 6 plazas
máximo, largo L2 9 plazas
máximo 6 plazas
máximo, corto L1 6 plazas
máximo, largo L2 9 plazas
máximo
Circuito urbano (l/100 km) 8,4 8,6 8,6 9 ,1 9,2 9,3 9,1 9,2 9,3 9,2 9,3 9,4
Circuito extra-urbano (l/100 km) 6,6 6,8 6, 8 6,3 6,4 6,5 6,3 6,4 6,5 6,4 6,5 6,6
Circuito mixto (l/100 km) 7,2 7,5 7,5 7, 2 7,4 7,5 7,2 7,4 7,5 7,4 7,5 7,6
Emisión masa de CO 2 (g/km) 191 198 198 194 196 198
- - - 196 198 199
CONSUMOS
Calidad del carburante utilizado para los motores Diesel
Los motores Diesel son perfectamente compatibles c on los biocarburantes conformes a los estándares actuales y futuros europeos (gasoil
que respeta la norma EN 590 mezclado con un biocarb urante que respeta la norma EN 14214) que se puede distribuir en una gasolinera
(incorporación posible de 0 a 7 % de Ester Metílico de Ácido Graso).
El uso de cualquier otro tipo de (bio)carburante ( aceites vegetales o animales, carburante doméstico. ..) está totalmente prohibido (corre el
riesgo de dañar el motor y el circuito de carburant e).
Page 148 of 235

144
Motorizaciones Diesel - Gasolina
Los consumos, presentados aquí, corresponden a los valores comunicados en el momento de la impresión. Estos valores de consumo se
establecen según la Directiva 80/1268/CEE. Pueden v ariar en función del comportamiento al volante, de las condiciones de circulación, de
las condiciones meteorológicas, de la carga del veh ículo, del mantenimiento del vehículo y de la utilización de los accesorios.

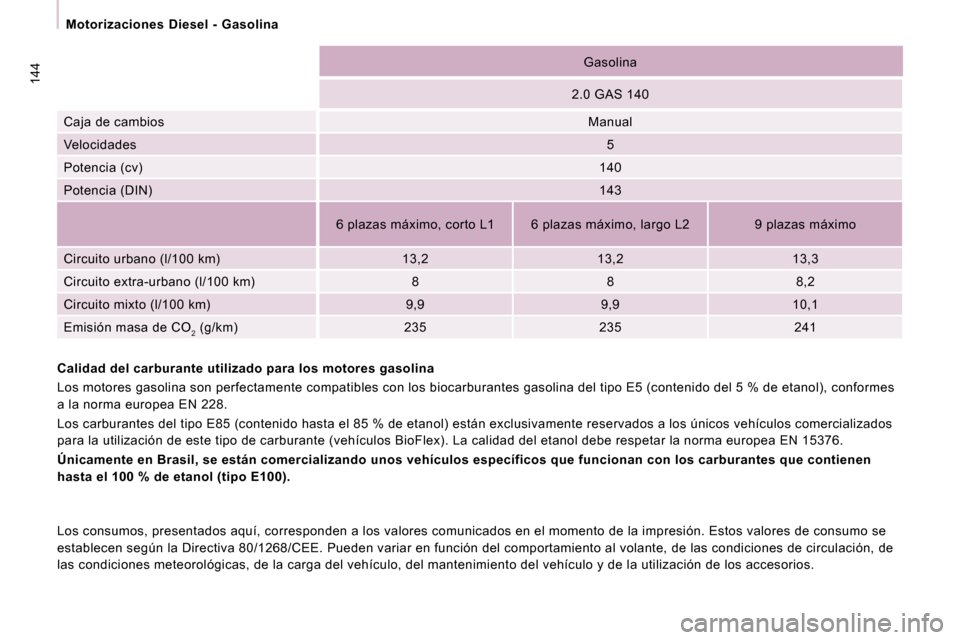

Gasolina
2.0 GAS 140
Caja de cambios Manual
Velocidades 5
Potencia (cv) 140
Potencia (DIN) 143
6 plazas máximo, corto L1 6 plazas máximo, largo L2 9 plazas máximo
Circuito urbano (l/100 km) 13,2 13,2 13,3
Circuito extra-urbano (l/100 km) 8 8 8,2
Circuito mixto (l/100 km) 9,9 9,9 10,1
Emisión masa de CO 2 (g/km) 235 235 241
Calidad del carburante utilizado para los motore s gasolina
Los motores gasolina son perfectamente compatibles con los biocarburantes gasolina del tipo E5 (contenido del 5 % de etanol), conformes
a la norma europea EN 228.
Los carburantes del tipo E85 (contenido hasta el 8 5 % de etanol) están exclusivamente reservados a lo s únicos vehículos comercializados
para la utilización de este tipo de carburante (veh ículos BioFlex). La calidad del etanol debe respeta r la norma europea EN 15376.
Únicamente
en
Brasil,
se están comercializando
unos vehículos específicos
que funcionan
con los carburantes que contienen
hasta el 100 % de etanol (tipo E100).
Page 149 of 235

145
Elementos de identificación
CARACTERÍSTICAS TÉCNICAS
8

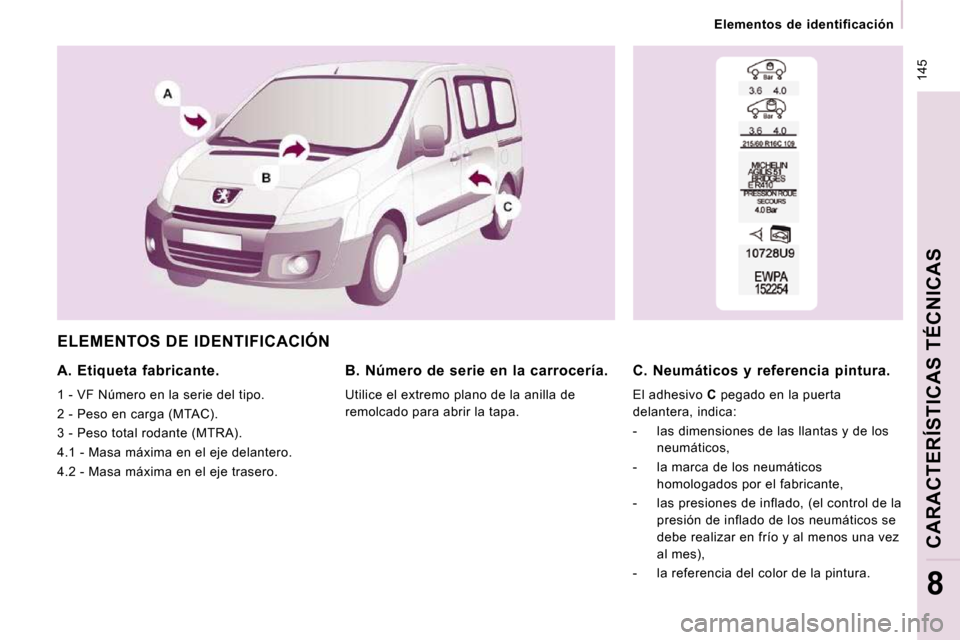

ELEMENTOS DE IDENTIFICACIÓN
A. Etiqueta fabricante.
1 - VF Número en la serie del tipo.
2 - Peso en carga (MTAC).
3 - Peso total rodante (MTRA).
4.1 - Masa máxima en el eje delantero.
4.2 - Masa máxima en el eje trasero.
B. Número de serie en la carrocería.
Utilice el extremo plano de la anilla de
remolcado para abrir la tapa.
C. Neumáticos y referencia pintura.
El adhesivo C pegado en la puerta
delantera, indica:
- las dimensiones de las llantas y de los neumáticos,
- la marca de los neumáticos homologados por el fabricante,
- las presiones de inflado, (el control de la presión de inflado de los neumáticos se
debe realizar en frío y al menos una vez
al mes),
- la referencia del color de la pintura.
Page 150 of 235

151
Tipo variante versión
LOCALIZACIÓN
10
Consulte su certificado de matrícula.
Esta tabla le presenta los Tipos Variantes Versiones Gasolina y Diesel.

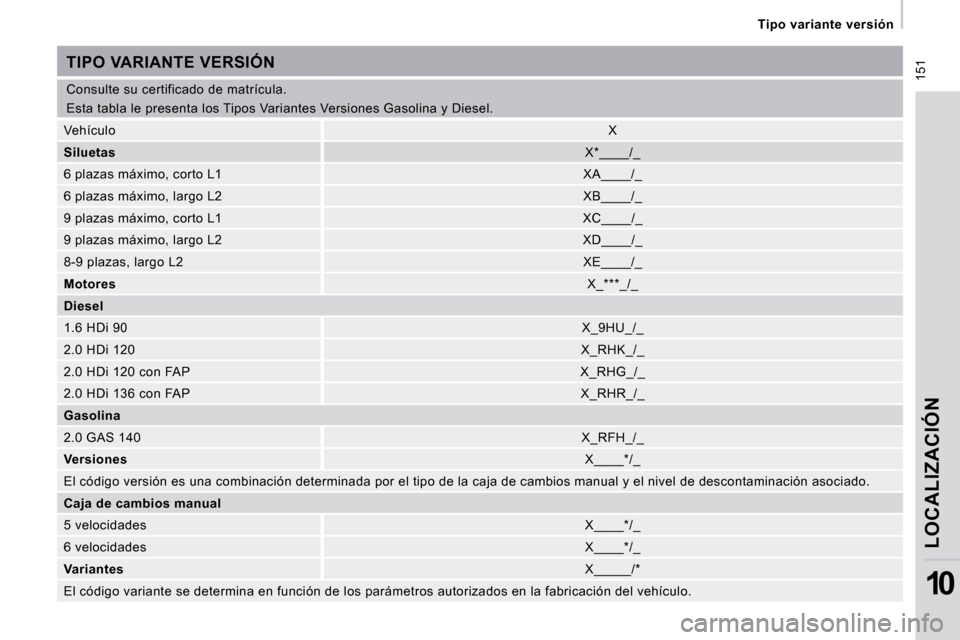

TIPO VARIANTE VERSIÓN
Vehículo X
Siluetas X*____/_
6 plazas máximo, corto L1 XA____/_
6 plazas máximo, largo L2 XB____/_
9 plazas máximo, corto L1 XC____/_
9 plazas máximo, largo L2 XD____/_
8-9 plazas, largo L2 XE____/_
Motores X_***_/_
Diesel
1.6 HDi 90 X_9HU_/_
2.0 HDi 120 X_RHK_/_
2.0 HDi 120 con FAP X_RHG_/_
2.0 HDi 136 con FAP X_RHR_/_
Gasolina
2.0 GAS 140 X_RFH_/_
Versiones X____*/_
El código versión es una combinación determinada p or el tipo de la caja de cambios manual y el nivel de descontaminación asociado.
Caja de cambios manual
5 velocidades X____*/_
6 velocidades X____*/_
Variantes X_____/*
El código variante se determina en función de los parámetros autorizados en la fabricación del vehícu lo.
