Peugeot Expert Tepee 2009 Manual del propietario (in Spanish)

126
Cambiar una lámpara

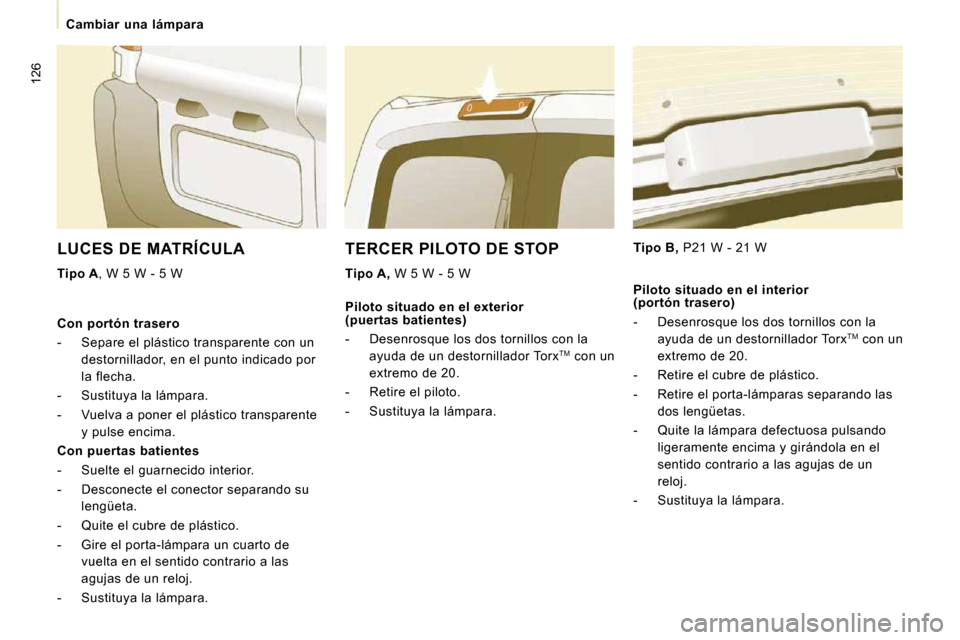

TERCER PILOTO DE STOP

Tipo A, W 5 W - 5 W
Tipo B, P21 W - 21 W
LUCES DE MATRÍCULA

Tipo A , W 5 W - 5 W
Con portón trasero
- Separe el plástico transparente con un destornillador, en el punto indicado por
la flecha.
- Sustituya la lámpara.
- Vuelva a poner el plástico transparente y pulse encima.
Con puertas batientes
- Suelte el guarnecido interior.
- Desconecte el conector separando su lengüeta.
- Quite el cubre de plástico.
- Gire el porta-lámpara un cuarto de vuelta en el sentido contrario a las
agujas de un reloj.
- Sustituya la lámpara. Piloto situado en el exterior
(puertas batientes)
- Desenrosque los dos tornillos con la
ayuda de un destornillador Torx TM
con un
extremo de 20.
- Retire el piloto.
- Sustituya la lámpara. Piloto situado en el interior
(portón trasero)
- Desenrosque los dos tornillos con la
ayuda de un destornillador Torx TM
con un
extremo de 20.
- Retire el cubre de plástico.
- Retire el porta-lámparas separando las dos lengüetas.
- Quite la lámpara defectuosa pulsando ligeramente encima y girándola en el
sentido contrario a las agujas de un
reloj.
- Sustituya la lámpara.

127
Cambiar un fusible
AYUDA RÁPIDA
7
CAMBIAR UN FUSIBLE

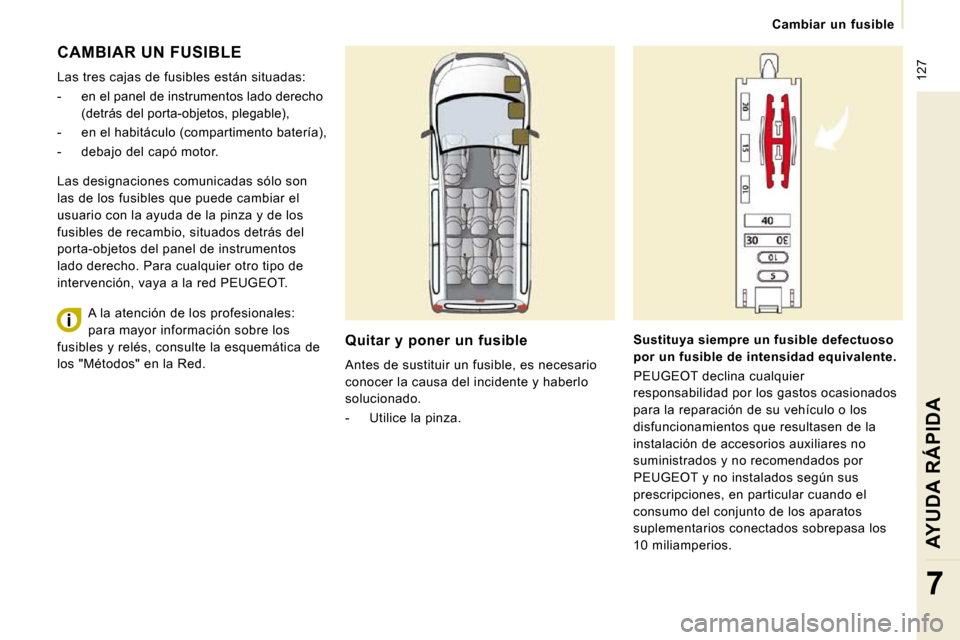

Las tres cajas de fusibles están situadas:
- en el panel de instrumentos lado derecho (detrás del porta-objetos, plegable),
- en el habitáculo (compartimento batería),
- debajo del capó motor.
Quitar y poner un fusible
Antes de sustituir un fusible, es necesario
conocer la causa del incidente y haberlo
solucionado.
- Utilice la pinza.
Sustituya siempre un fusible defectuoso
por un fusible de intensidad equivalente.
PEUGEOT declina cualquier
responsabilidad por los gastos ocasionados
para la reparación de su vehículo o los
disfuncionamientos que resultasen de la
instalación de accesorios auxiliares no
suministrados y no recomendados por
PEUGEOT y no instalados según sus
prescripciones, en particular cuando el
consumo del conjunto de los aparatos
suplementarios conectados sobrepasa los
10 miliamperios.
Las designaciones comunicadas sólo son
las de los fusibles que puede cambiar el
usuario con la ayuda de la pinza y de los
fusibles de recambio, situados detrás del
porta-objetos del panel de instrumentos
lado derecho. Para cualquier otro tipo de
intervención, vaya a la red PEUGEOT .
A la atención de los profesionales:
para mayor información sobre los
fusibles y relés, consulte la esquemática de
los "Métodos" en la Red.

128
Cambiar un fusible

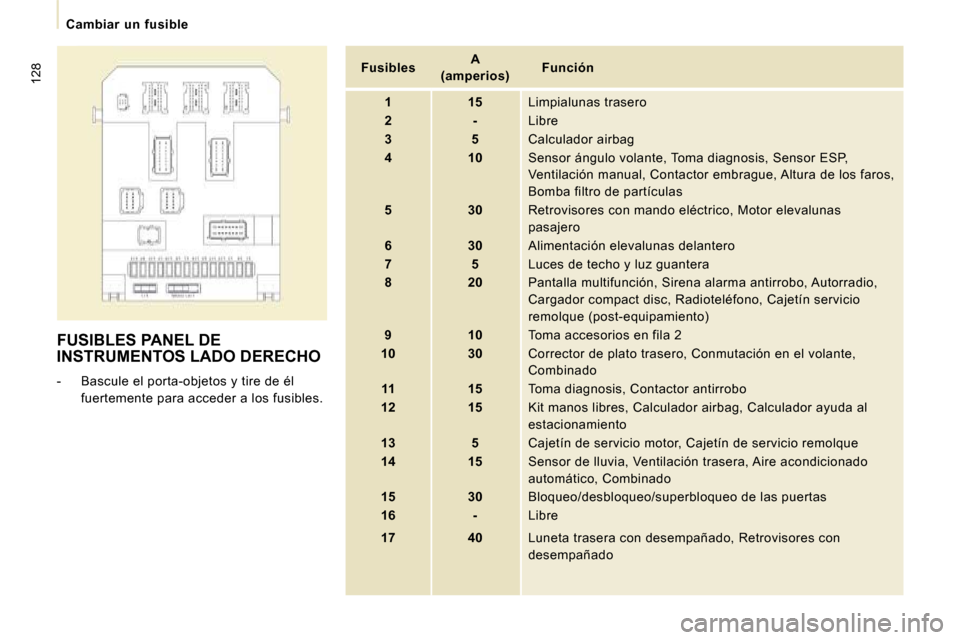

FUSIBLES PANEL DE INSTRUMENTOS LADO DERECHO
- Bascule el porta-objetos y tire de él fuertemente para acceder a los fusibles.
Fusibles
A
(amperios)
Función

1 15 Limpialunas trasero

2 - Libre

3 5 Calculador airbag

4 10 Sensor ángulo volante, Toma diagnosis, Sensor E SP,
Ventilación manual, Contactor embrague, Altura de l os faros,
Bomba filtro de partículas

5 30 Retrovisores con mando eléctrico, Motor elevalu nas
pasajero

6 30 Alimentación elevalunas delantero

7 5 Luces de techo y luz guantera

8 20 Pantalla multifunción, Sirena alarma antirrobo, Autorradio,
Cargador compact disc, Radioteléfono, Cajetín servi cio
remolque (post-equipamiento)

9 10 Toma accesorios en fila 2

10 30 Corrector de plato trasero, Conmutación en el v olante,
Combinado

11 15 Toma diagnosis, Contactor antirrobo

12 15 Kit manos libres, Calculador airbag, Calculador ayuda al
estacionamiento

13 5 Cajetín de servicio motor, Cajetín de servicio remolque

14 15 Sensor de lluvia, Ventilación trasera, Aire aco ndicionado
automático, Combinado

15 30 Bloqueo/desbloqueo/superbloqueo de las puertas

16 - Libre

17 40 Luneta trasera con desempañado, Retrovisores co n
desempañado

Cambiar un fusible
AYUDA RÁPIDA
7

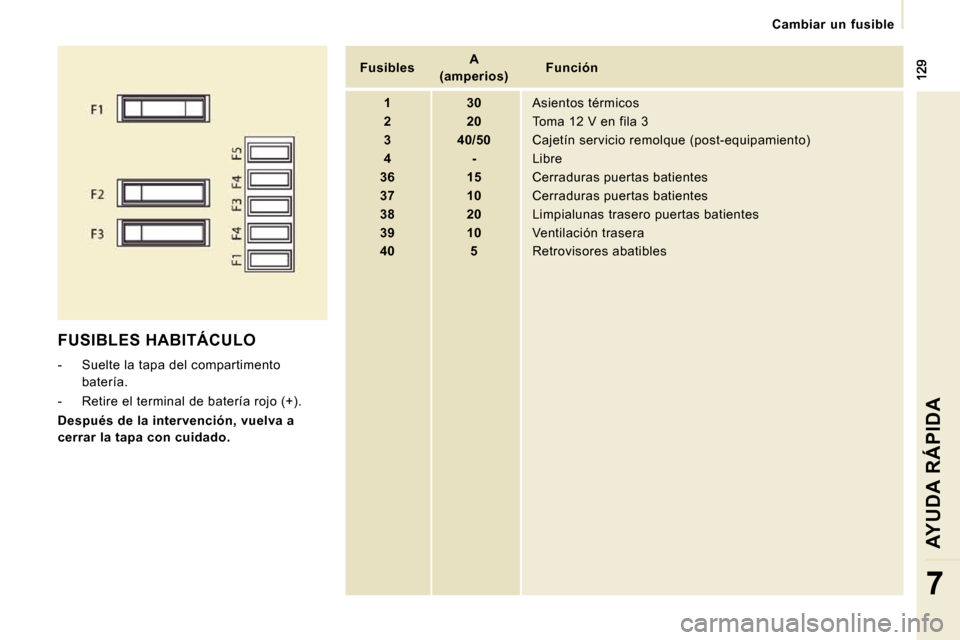

FUSIBLES HABITÁCULO
- Suelte la tapa del compartimento batería.
- Retire el terminal de batería rojo (+).

Después de la intervención, vuelva a
cerrar la tapa con cuidado.
Fusibles
A
(amperios)
Función

1 30 Asientos térmicos

2 20 Toma 12 V en fila 3

3 40/50 Cajetín servicio remolque (post-equipamiento)

4 - Libre

36 15 Cerraduras puertas batientes

37 10 Cerraduras puertas batientes

38 20 Limpialunas trasero puertas batientes

39 10 Ventilación trasera

40 5 Retrovisores abatibles

130
Cambiar un fusible

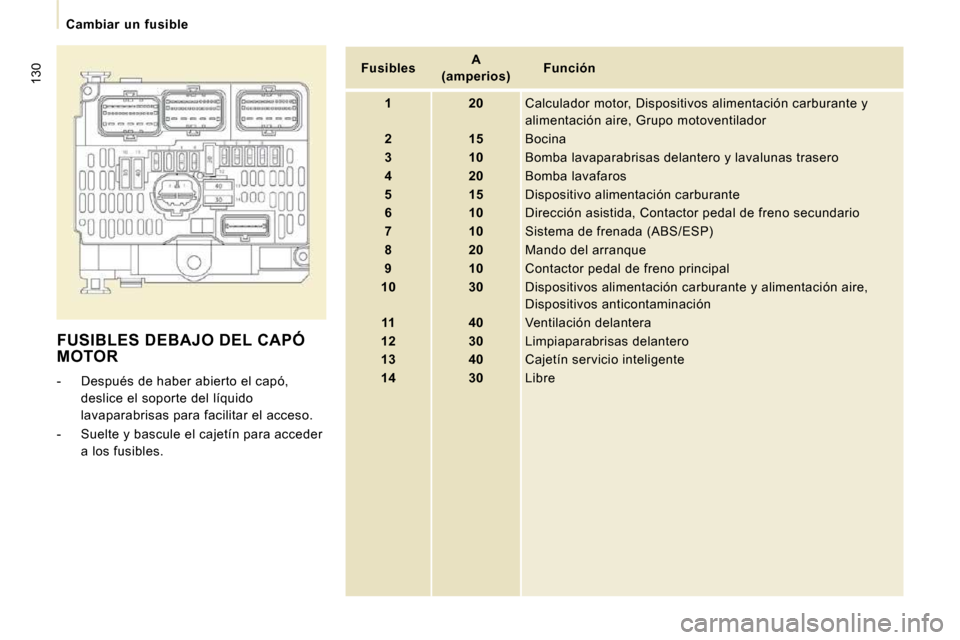

FUSIBLES DEBAJO DEL CAPÓ MOTOR
- Después de haber abierto el capó, deslice el soporte del líquido
lavaparabrisas para facilitar el acceso.
- Suelte y bascule el cajetín para acceder a los fusibles.
Fusibles
A
(amperios)
Función

1 20 Calculador motor, Dispositivos alimentación car burante y
alimentación aire, Grupo motoventilador

2 15 Bocina

3 10 Bomba lavaparabrisas delantero y lavalunas tras ero

4 20 Bomba lavafaros

5 15 Dispositivo alimentación carburante

6 10 Dirección asistida, Contactor pedal de freno se cundario

7 10 Sistema de frenada (ABS/ESP)

8 20 Mando del arranque

9 10 Contactor pedal de freno principal

10 30 Dispositivos alimentación carburante y alimenta ción aire,
Dispositivos anticontaminación

11 40 Ventilación delantera

12 30 Limpiaparabrisas delantero

13 40 Cajetín servicio inteligente

14 30 Libre

131
Cambiar una escobilla del limpiaparabrisas
AYUDA RÁPIDA
7
Puesta en posición especial de las escobillas delanteras
- Menos de un minuto después de haber quitado el contacto, accione el mando
limpiaparabrisas hacia abajo para
posicionar las escobillas a lo largo de
los montantes del parabrisas (posición
especial). Sustitución de una escobilla delantera
- Levante el brazo.
- Suelte la escobilla y desmóntela.
- Monte la nueva escobilla.
- Abata los brazos.
Sustitución de una escobilla trasera
- Levante el brazo, después suelte la
escobilla y desmóntela.
- Monte la nueva escobilla y abata el brazo.
CAMBIAR UNA ESCOBILLA DE LIMPIAPARABRISAS
Para guardar las escobillas, ponga el contacto
y accione el mando del limpiaparabrisas.

132
Remolcar su vehículo
Sin elevación (las cuatro ruedas en el suelo)
Siempre debe utilizar una barra de
remolcado.
Por la parte delantera
- suelte la tapa empujando en la parte inferior de esta,
- enrosque la anilla amovible de remolcado hasta el tope.
QUE LE REMOLQUEN
Con elevación (2 ruedas en el suelo solamente)
Es preferible levantar el vehículo con la
ayuda de un útil de elevación profesional.
Por la parte trasera
- suelte la tapa con la ayuda de una moneda o con la parte plana de la anilla
de remolcado,
- enrosque la anilla amovible de remolcado hasta el tope. A la hora de remolcar con el motor
parado, ya no hay asistencia de
frenada ni de dirección. Vehículos con caja de cambios mecánica (versión diesel)
Para los vehículos equipados con una caja
de cambios mecánica, es necesario que la
palanca de cambios esté en punto muerto,
no respetar esta particularidad puede
conllevar el deterioro de ciertos órganos
de frenada y la ausencia de frenada en el
arranque del motor.

134

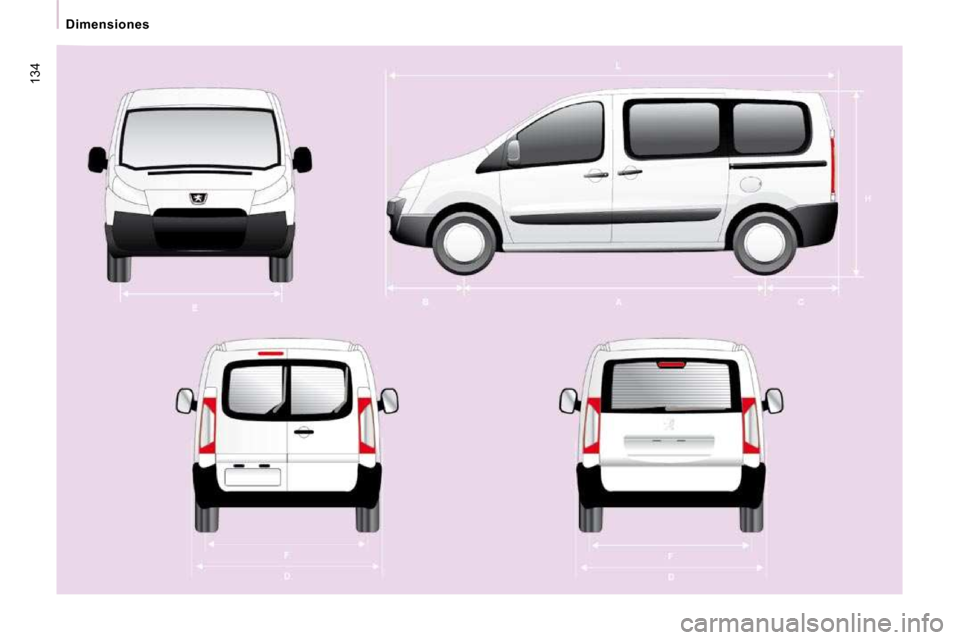

Dimensiones

135
Dimensiones
CARACTERÍSTICAS TÉCNICAS
8
H1
L Largo total 4 805 5 135
H Altura total, suspensión neumática/metálica
1 895/1 942
A Distancia entre ejes 3 000 3 122
B Saliente delantero desde el eje
975
C Saliente trasero desde el eje 830 1 038
Anchura total:

en la chapa 1 870
D con varillas 1 895

con retrovisores abatidos 1 986

con retrovisores deplegados 2 194
E Anchura vía delantera 1 574
F Anchura vía trasera 1 574

Diámetro de separación entre las aceras (m) 12,18 12,59
Cargas máximas (kg)

Útil 1 000

En el techo 170
DIMENSIONES
El vehículo se presenta en 2 largos (L1, L2) y 1 a ltura (H1),
remítase a las tablas:

136

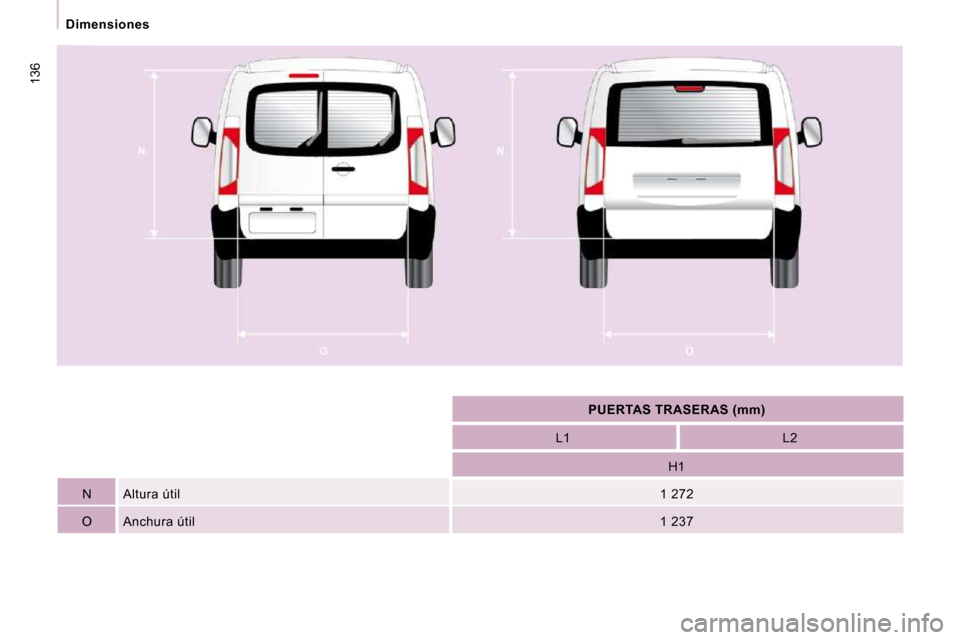

Dimensiones

PUERTAS TRASERAS (mm
)
L1 L2

H1
N Altura útil 1 272
O Anchura útil 1 237
