Peugeot Expert VU 2010 Manuale del proprietario (in Italian)

8
2a
2b
2a
2b
8
5
All'esterno
IN BREVE
1
17 126

Legenda
: riferimento rubrica
: riferimento pagina
22

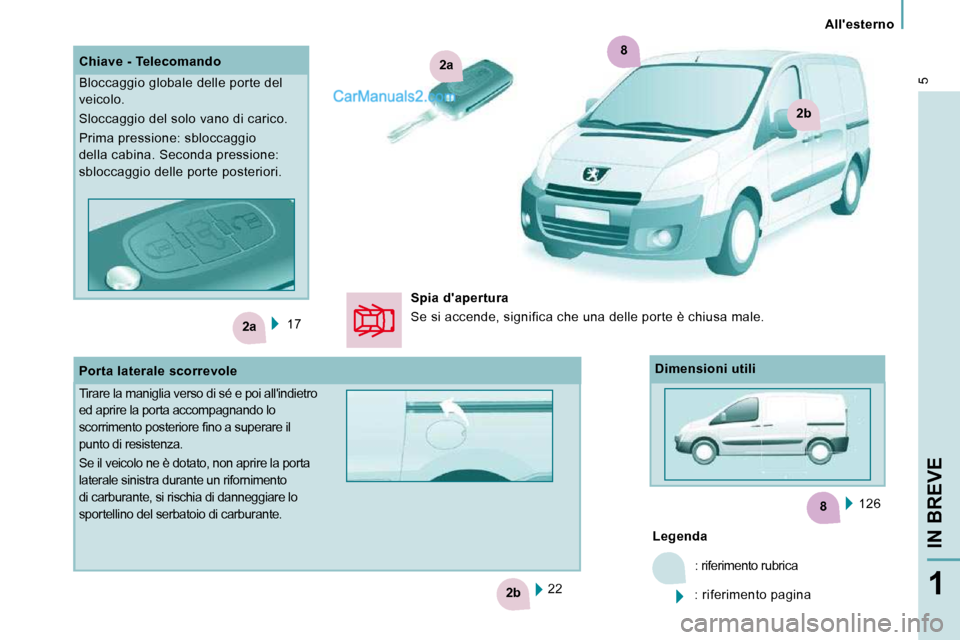

Chiave - Telecomando
Bloccaggio globale delle porte del
veicolo.
Sloccaggio del solo vano di carico.
Prima pressione: sbloccaggio
della cabina. Seconda pressione:
sbloccaggio delle porte posteriori.
Porta laterale scorrevole
Tirare la maniglia verso di sé e poi all'indietro
ed aprire la porta accompagnando lo
scorrimento posteriore fi no a superare il
punto di resistenza.
Se il veicolo ne è dotato, non aprire la porta
laterale sinistra durante un rifornimento
di carburante, si rischia di danneggiare lo
sportellino del serbatoio di carburante.
Dimensioni utili
Spia d'apertura
Se si accende, significa che una delle porte è chi
usa male.

3b3a
2
7
7
2
3a3b
7
All'esterno
6
77 70

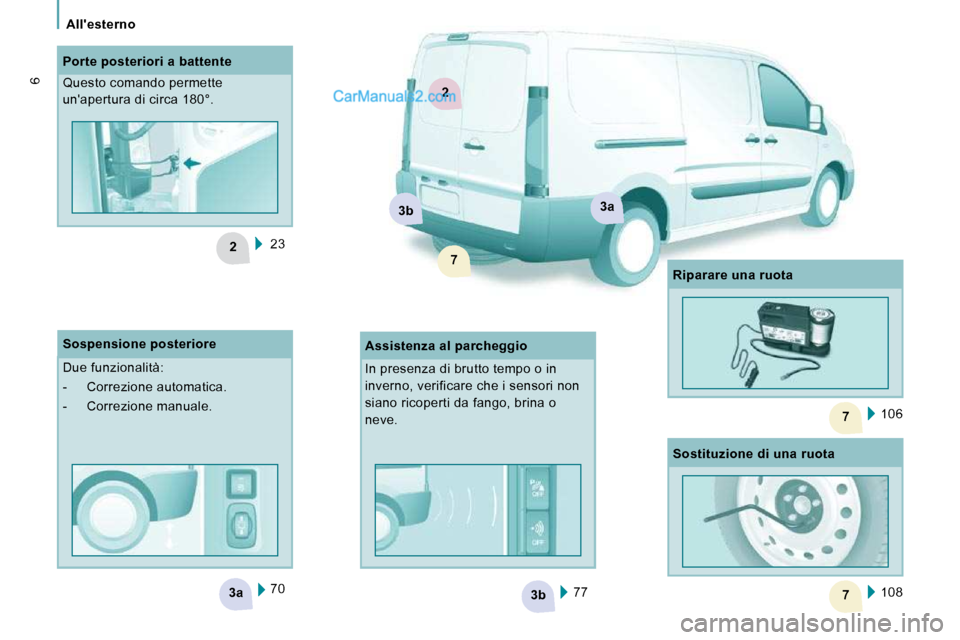

Porte posteriori a battente
Questo comando permette
un'apertura di circa 180°.
Assistenza al parcheggio
Sospensione posteriore
Due funzionalità:
- Correzione automatica.
- Correzione manuale.
106
Riparare una ruota
23
In presenza di brutto tempo o in
inverno, verificare che i sensori non
siano ricoperti da fango, brina o
neve.
108
Sostituzione di una ruota

6
7
6
6
7
All'esterno
IN BREVE
1
96
Motori Diesel Motore benzina
97
124

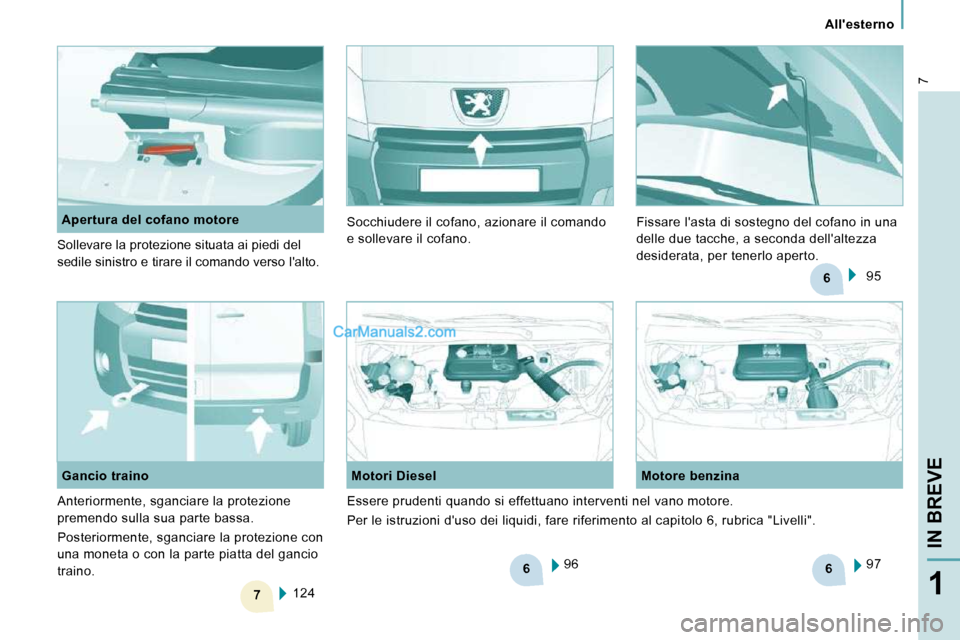

Gancio traino
Apertura del cofano motore
Sollevare la protezione situata ai piedi del
sedile sinistro e tirare il comando verso l'alto.
Anteriormente, sganciare la protezione
premendo sulla sua parte bassa.
Posteriormente, sganciare la protezione con
una moneta o con la parte piatta del gancio
traino. 95
Socchiudere il cofano, azionare il comando
e sollevare il cofano.
Fissare l'asta di sostegno del cofano in una
delle due tacche, a seconda dell'altezza
desiderata, per tenerlo aperto.
Essere prudenti quando si effettuano interventi ne l vano motore.
Per le istruzioni d'uso dei liquidi, fare riferime nto al capitolo 6, rubrica "Livelli".

All'interno
8

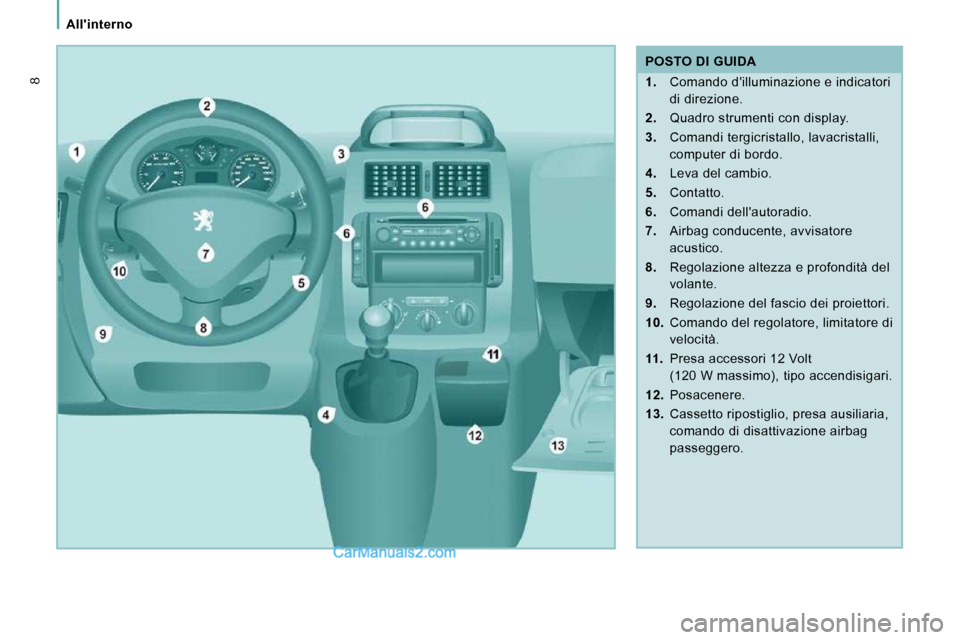

POSTO DI GUIDA

1. Comando d'illuminazione e indicatori
di direzione.

2. Quadro strumenti con display.

3. Comandi tergicristallo, lavacristalli,
computer di bordo.

4. Leva del cambio.

5. Contatto.

6. Comandi dell'autoradio.

7. Airbag conducente, avvisatore
acustico.

8. Regolazione altezza e profondità del
volante.

9. Regolazione del fascio dei proiettori.

10. Comando del regolatore, limitatore di
velocità.

11. Presa accessori 12 Volt
(120 W massimo), tipo accendisigari.

12. Posacenere.

13. Cassetto ripostiglio, presa ausiliaria,
comando di disattivazione airbag
passeggero.

9
All'interno
IN BREVE
1

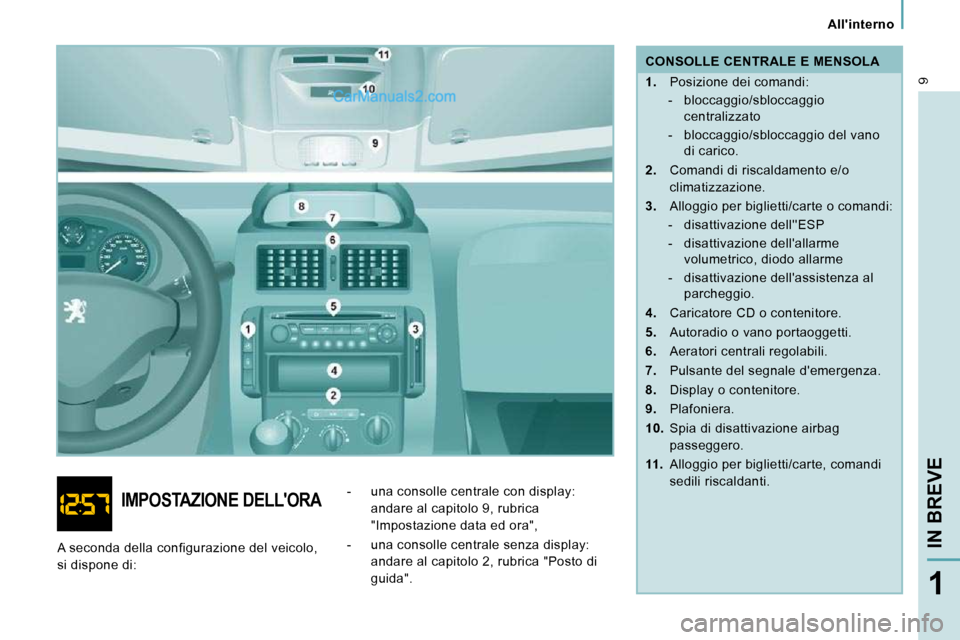

CONSOLLE CENTRALE E MENSOLA

1. Posizione dei comandi:
- bloccaggio/sbloccaggio centralizzato
- bloccaggio/sbloccaggio del vano di carico.

2. Comandi di riscaldamento e/o
climatizzazione.

3. Alloggio per biglietti/carte o comandi:
- disattivazione dell''ESP
- disattivazione dell'allarme volumetrico, diodo allarme
- disattivazione dell'assistenza al parcheggio.

4. Caricatore CD o contenitore.

5. Autoradio o vano portaoggetti.

6. Aeratori centrali regolabili.

7. Pulsante del segnale d'emergenza.

8. Display o contenitore.

9. Plafoniera.

10. Spia di disattivazione airbag
passeggero.

11. Alloggio per biglietti/carte, comandi
sedili riscaldanti.
IMPOSTAZIONE DELL'ORA - una consolle centrale con display:
andare al capitolo 9, rubrica
"Impostazione data ed ora",
- una consolle centrale senza display: andare al capitolo 2, rubrica "Posto di
guida".
A seconda della configurazione del veicolo,
si dispone di:

3
All'interno
10

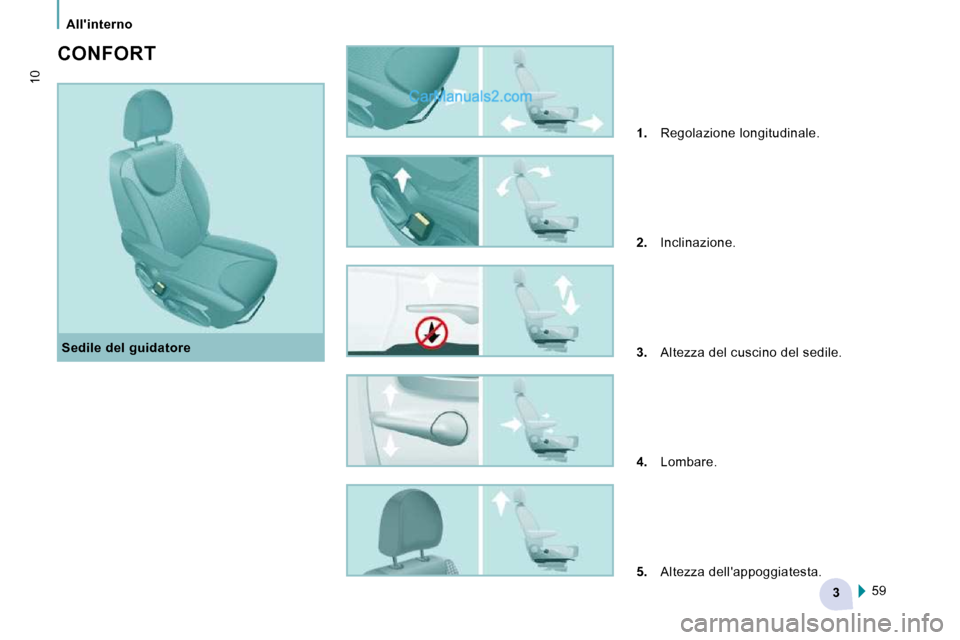

Sedile del guidatore
CONFORT

1. Regolazione longitudinale.

2. Inclinazione.

3. Altezza del cuscino del sedile.

4. Lombare.

5. Altezza dell'appoggiatesta.
59

2
4
3
3
11
All'interno
IN BREVE
1

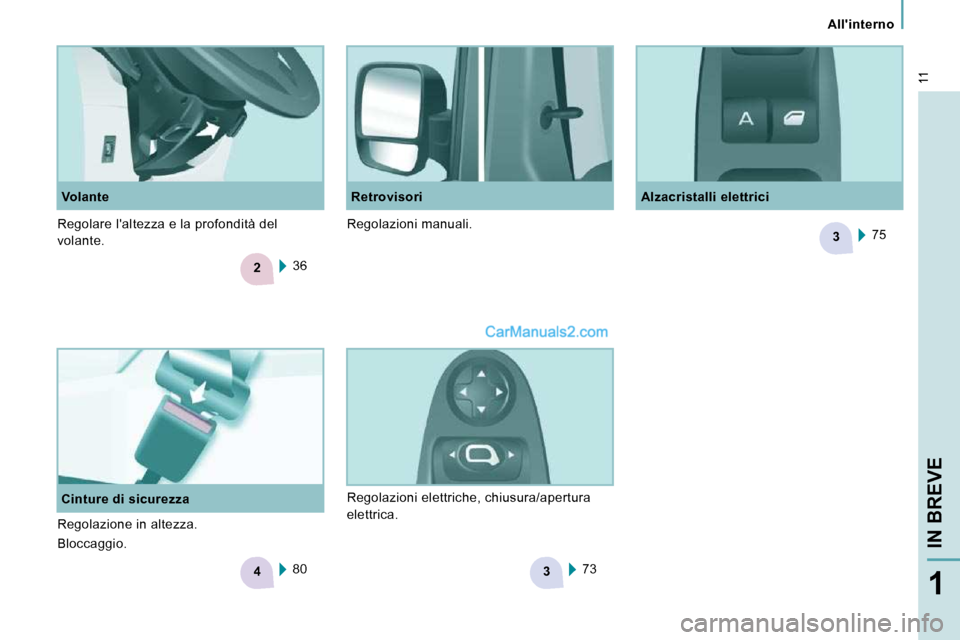

Cinture di sicurezza Volante
Alzacristalli elettrici
Retrovisori
36
80 75
73
Regolazioni elettriche, chiusura/apertura
elettrica.
Regolazione in altezza.
Bloccaggio.
Regolare l'altezza e la profondità del
volante.
Regolazioni manuali.

3
3
7
All'interno
12

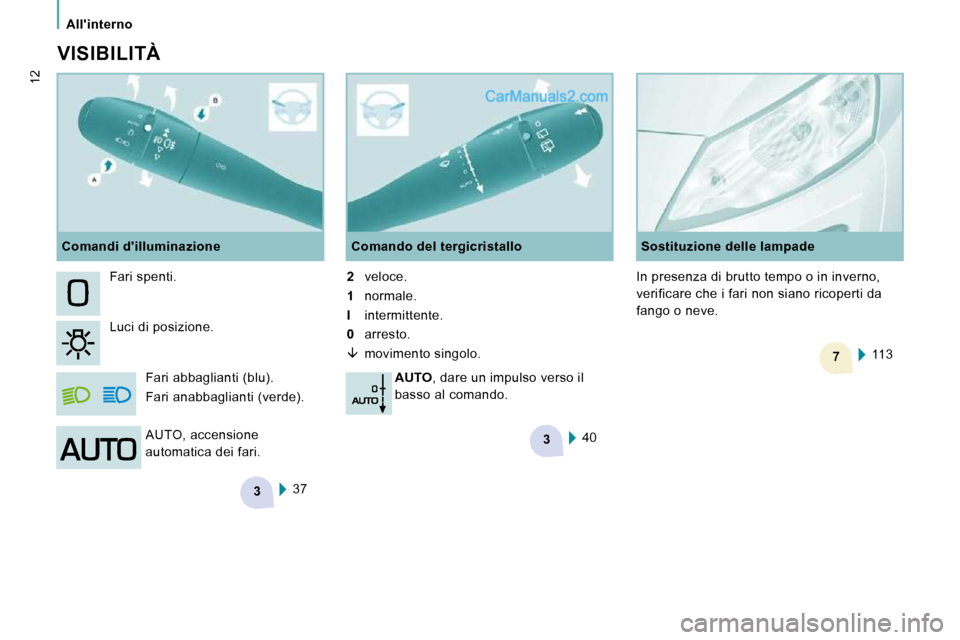

VISIBILITÀ 37
Fari spenti.
Luci di posizione.
Fari abbaglianti (blu).
Fari anabbaglianti (verde). Comando del tergicristallo

2 veloce.
1 normale.
I intermittente.
0 arresto.

 movimento singolo.

AUTO , dare un impulso verso il
basso al comando.
AUTO, accensione
automatica dei fari.
Comandi d'illuminazione
40 Sostituzione delle lampade
113
In presenza di brutto tempo o in inverno,
verificare che i fari non siano ricoperti da
fango o neve.

9
9
3
9
3
13
All'interno
IN BREVE
1

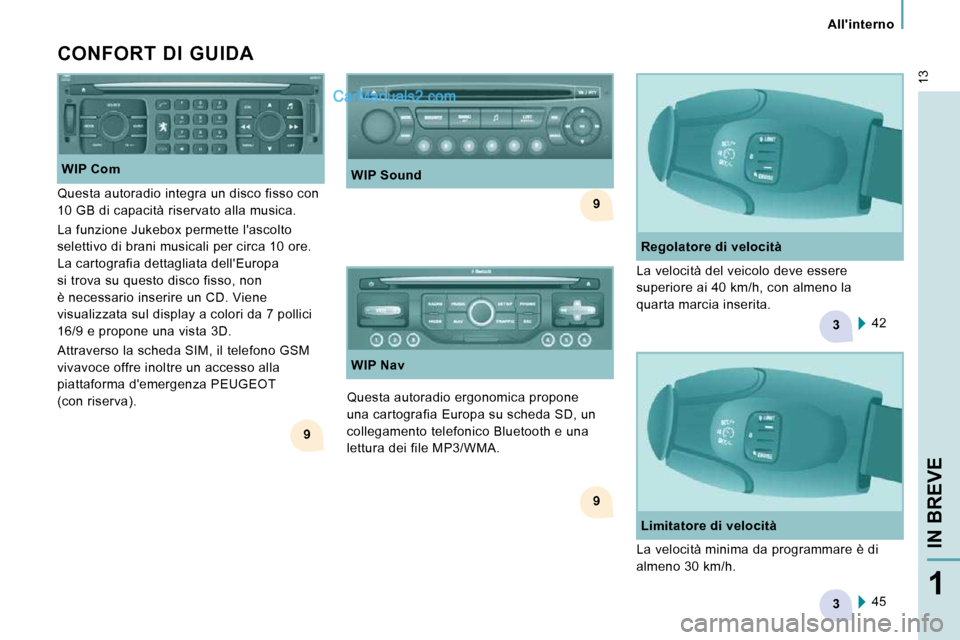

CONFORT DI GUIDA WIP Com
Questa autoradio ergonomica propone
una cartografia Europa su scheda SD, un
collegamento telefonico Bluetooth e una
lettura dei file MP3/WMA. 42
Regolatore di velocità
La velocità del veicolo deve essere
superiore ai 40 km/h, con almeno la
quarta marcia inserita.
WIP Sound
Questa autoradio integra un disco fisso con
10 GB di capacità riservato alla musica.
La funzione Jukebox permette l'ascolto
selettivo di brani musicali per circa 10 ore.
La cartografia dettagliata dell'Europa
si trova su questo disco fisso, non
è necessario inserire un CD. Viene
visualizzata sul display a colori da 7 pollici
16/9 e propone una vista 3D.
Attraverso la scheda SIM, il telefono GSM
vivavoce offre inoltre un accesso alla
piattaforma d'emergenza PEUGEOT
(con riserva). WIP Nav
45
Limitatore di velocità
La velocità minima da programmare è di
almeno 30 km/h.

3
33
All'interno
14

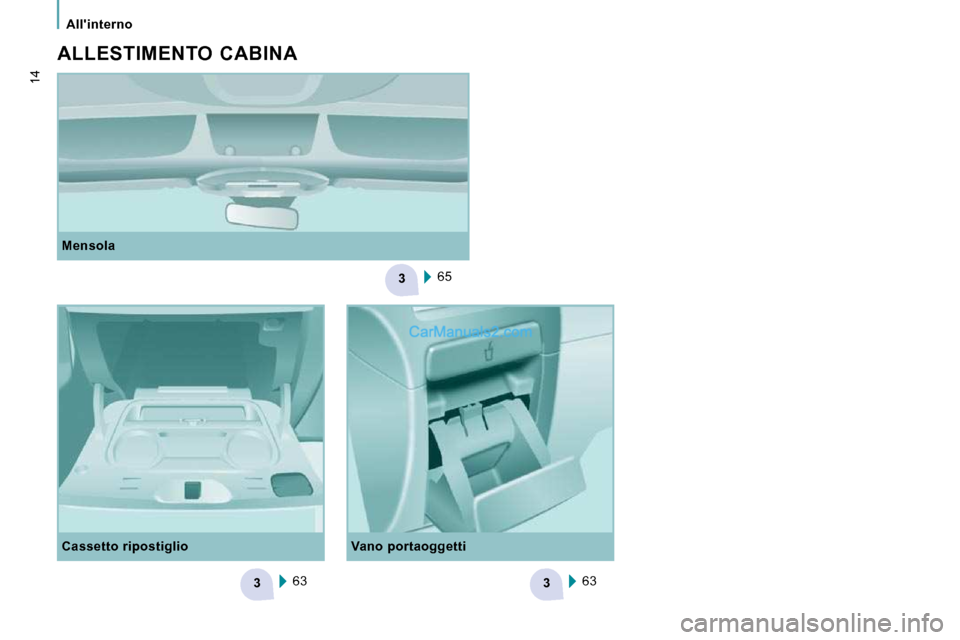

Mensola 65
ALLESTIMENTO CABINA
Cassetto ripostiglio 63 63
Vano portaoggetti
