Peugeot Partner 2008 Manuale del proprietario (in Italian)
Manufacturer: PEUGEOT, Model Year: 2008, Model line: Partner, Model: Peugeot Partner 2008Pages: 146, PDF Dimensioni: 2.94 MB
Page 141 of 146
138

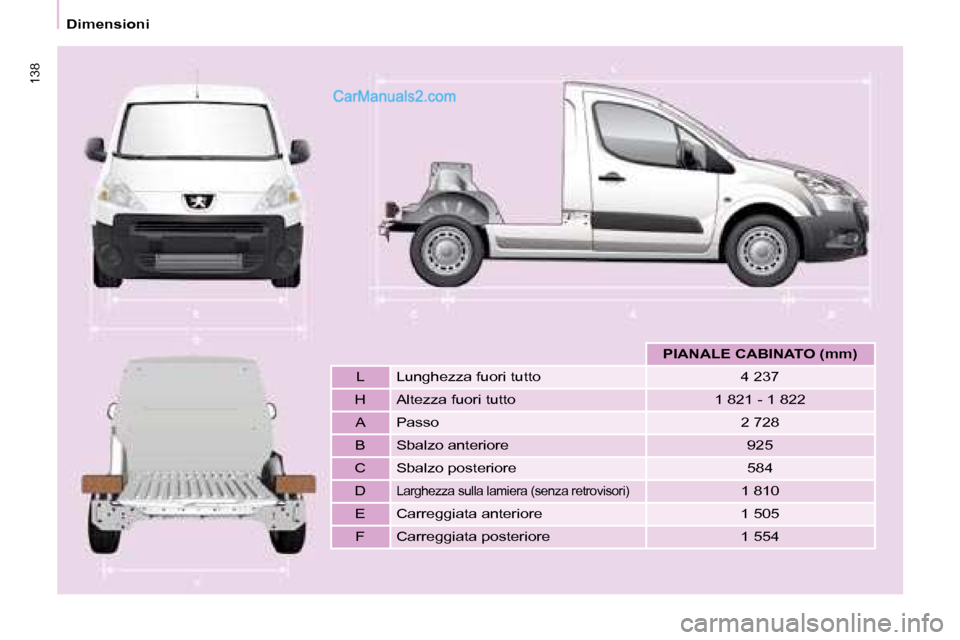

DimensioniPIANALE CABINATO (mm)
L Lunghezza fuori tutto 4 237
H Altezza fuori tutto 1 821 - 1 822 A Passo 2 728
B Sbalzo anteriore 925
C Sbalzo posteriore 584
D
Larghezza sulla lamiera (senza retrovisori)1 810
E Carreggiata anteriore 1 505
F Carreggiata posteriore 1 554
Page 142 of 146
139
CARATTERISTICHE TECNICHE
9

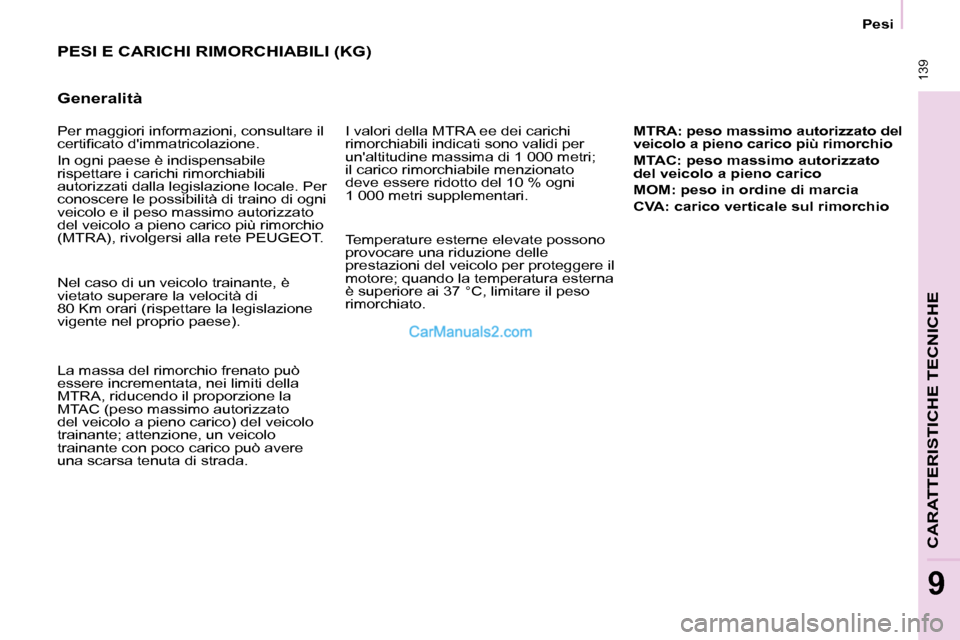

Pesi
PESI E CARICHI RIMORCHIABILI (KG)
Generalità
I valori della MTRA ee dei carichi
rimorchiabili indicati sono validi per
un'altitudine massima di 1 000 metri;
il carico rimorchiabile menzionato
deve essere ridotto del 10 % ogni
1 000 metri supplementari. MTRA: peso massimo autorizzato del
v e i c o l o a p i e n o c a r i c o p i ù r i m o r c h i o
MTAC: peso massimo autorizzato
del veicolo a pieno carico
MOM: peso in ordine di marcia
CVA: carico verticale sul rimorchio
Nel caso di un veicolo trainante, è
vietato superare la velocità di
80 Km orari (rispettare la legislazione
vigente nel proprio paese).
La massa del rimorchio frenato può
essere incrementata, nei limiti della
MTRA, riducendo il proporzione la
MTAC (peso massimo autorizzato
del veicolo a pieno carico) del veicolo
trainante; attenzione, un veicolo
trainante con poco carico può avere
una scarsa tenuta di strada. Temperature esterne elevate possono
provocare una riduzione delle
prestazioni del veicolo per proteggere il
motore; quando la temperatura esterna
è superiore ai 37 °C, limitare il peso
rimorchiato.
Per maggiori informazioni, consultare il
c e r t i i c a t o d ' i m m a t r i c o l a z i o n e .
In ogni paese è indispensabile
rispettare i carichi rimorchiabili
autorizzati dalla legislazione locale. Per
conoscere le possibilità di traino di ogni
veicolo e il peso massimo autorizzato
del veicolo a pieno carico più rimorchio
(MTRA), rivolgersi alla rete PEUGEOT.
Page 143 of 146
140

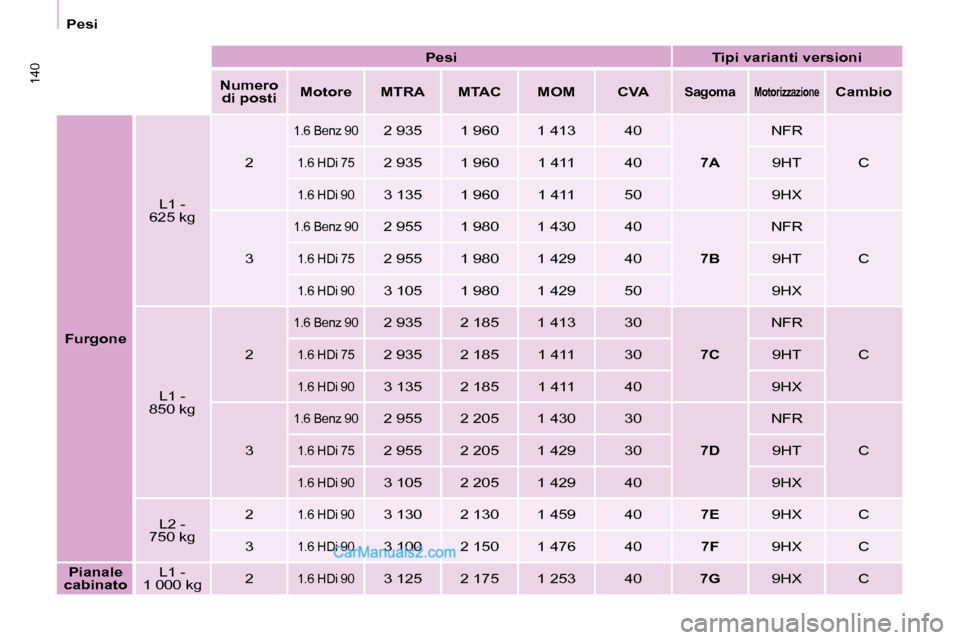

PesiPesiTipi varianti versioni
Numero di posti Motore MTRA MTAC MOM CVA
SagomaMotorizzazioneCambio
Furgone L1 -
6 2 5 k g 2
1.6 Benz 902 935 1 960 1 413 40
7ANFR
C
1.6 HDi 752 935 1 960 1 411 40 9HT
1.6 HDi 903 135 1 960 1 411 50 9HX
3
1.6 Benz 902 955 1 980 1 430 40 7BNFR
C
1.6 HDi 752 955 1 980 1 429 40 9HT
1.6 HDi 903 105 1 980 1 429 50 9HX
L1 -
8 5 0 k g 2
1.6 Benz 902 935 2 185 1 413 30
7CNFR
C
1.6 HDi 752 935 2 185 1 411 30 9HT
1.6 HDi 903 135 2 185 1 411 40 9HX
3
1.6 Benz 902 955 2 205 1 430 30 7DNFR
C
1.6 HDi 752 955 2 205 1 429 30 9HT
1.6 HDi 903 105 2 205 1 429 40 9HX
L2 -
7 5 0 k g 2
1.6 HDi 903 130 2 130 1 459 40
7E9HX C
3
1.6 HDi 903 100 2 150 1 476 40 7F9HX C
Pianale
cabinato L1 -
1 0 0 0 k g 2
1.6 HDi 903 125 2 175 1 253 40
7G9HX C
Page 144 of 146
141
CARATTERISTICHE TECNICHE
9

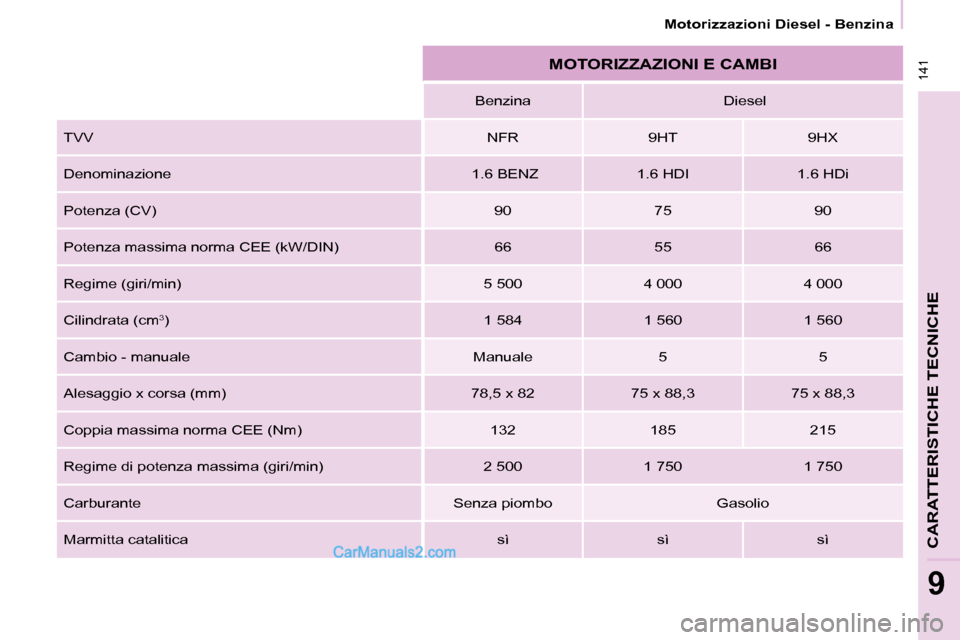

Motorizzazioni Diesel - Benzina
MOTORIZZAZIONI E CAMBI
Benzina Diesel
TVV NFR 9HT 9HX
Denominazione 1.6 BENZ 1.6 HDI 1.6 HDi
Potenza (CV) 90 75 90
P o t e n z a m a s s i m a n o r m a C E E ( k W / D I N ) 66 55 66
Regime (giri/min) 5 500 4 000 4 000
Cilindrata (cm
3) 1 584 1 560 1 560
Cambio - manuale Manuale 5 5
Alesaggio x corsa (mm) 78,5 x 82 75 x 88,3 75 x 88,3
Coppia massima norma CEE (Nm) 132 185 215
Regime di potenza massima (giri/min) 2 500 1 750 1 750
Carburante Senza piombo Gasolio
Marmitta catalitica sì sì sì
Page 145 of 146
142

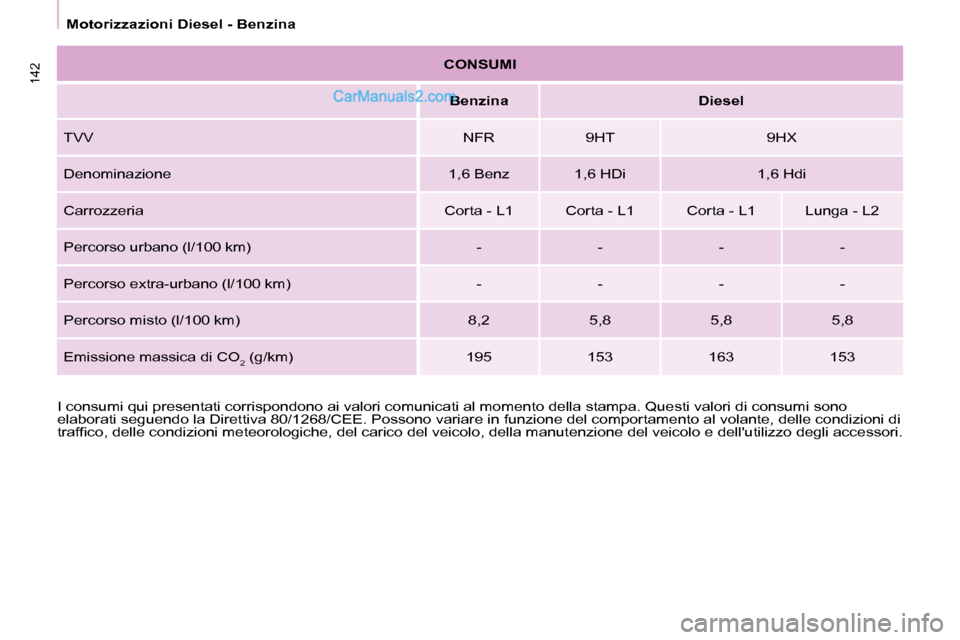

Motorizzazioni Diesel - Benzina
I consumi qui presentati corrispondono ai valori comunicati al mo mento della stampa. Questi valori di consumi sono
elaborati seguendo la Direttiva 80/1268/CEE. Possono variare i n funzione del comportamento al volante, delle condizioni di
t r a f i c o , d e l l e c o n d i z i o n i m e t e o r o l o g i c h e , d e l c a r i c o d e l v e i c o l o , d e l l a m a n u t e n z i o n e d e l v e i c o l o e d e l l ' u t i l i z z o d e g l i a c c e s s o r i .
CONSUMI
Benzina Diesel
TVV NFR 9HT 9HX
Denominazione 1,6 Benz 1,6 HDi 1,6 Hdi
Carrozzeria Corta - L1 Corta - L1 Corta - L1 Lunga - L2
P e r c o r s o u r b a n o ( l / 1 0 0 k m ) - - - -
P e r c o r s o e x t r a - u r b a n o ( l / 1 0 0 k m ) - - - -
P e r c o r s o m i s t o ( l / 1 0 0 k m ) 8,2 5,8 5,8 5,8
Emissione massica di CO
2 ( g / k m ) 195 153 163 153
Page 146 of 146
143
CARATTERISTICHE TECNICHE
9

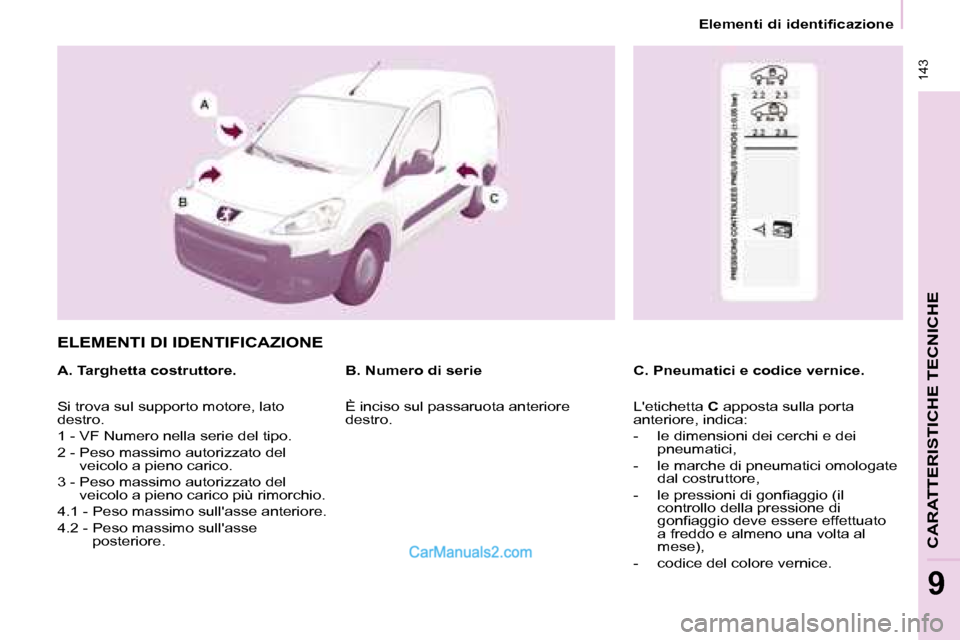

Elementi di identificazione
ELEMENTI DI IDENTIFICAZIONE
A. Targhetta costruttore.C. Pneumatici e codice vernice.
B. Numero di serie
Si trova sul supporto motore, lato
destro.
1 - VF Numero nella serie del tipo.
2 - Peso massimo autorizzato del veicolo a pieno carico.
3 - Peso massimo autorizzato del veicolo a pieno carico più rimorchio.
4.1 - Peso massimo sull'asse anteriore.
4.2 - Peso massimo sull'asse posteriore. È inciso sul passaruota anteriore
destro.
L'etichetta
C apposta sulla porta
anteriore, indica:
- le dimensioni dei cerchi e dei pneumatici,
- le marche di pneumatici omologate dal costruttore,
- l e p r e s s i o n i d i g o n i a g g i o ( i l controllo della pressione di
g o n i a g g i o d e v e e s s e r e e f f e t t u a t o
a freddo e almeno una volta al
mese),
- codice del colore vernice.
