Peugeot Partner 2008 Manuale del proprietario (in Italian)
Manufacturer: PEUGEOT, Model Year: 2008, Model line: Partner, Model: Peugeot Partner 2008Pages: 146, PDF Dimensioni: 2.94 MB

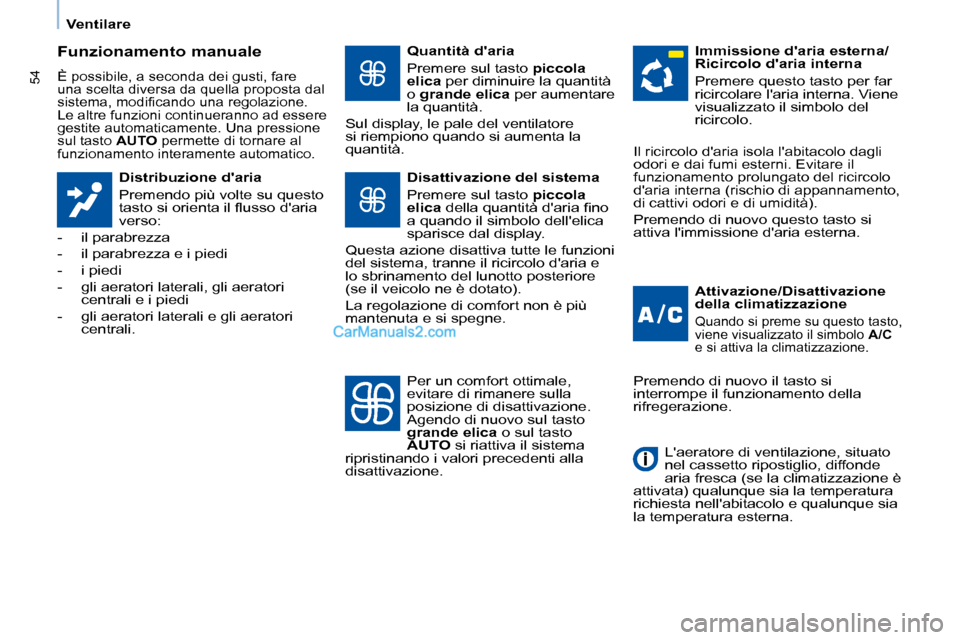

Page 51 of 146
54
Ventilare
Funzionamento manuale
È possibile, a seconda dei gusti, fare
una scelta diversa da quella proposta dal
s i s t e m a , m o d i i c a n d o u n a r e g o l a z i o n e .
Le altre funzioni continueranno ad essere
gestite automaticamente. Una pressione
sul tasto AUTO permette di tornare al
funzionamento interamente automatico.
Distribuzione d'aria
Premendo più volte su questo
t a s t o s i o r i e n t a i l l u s s o d ' a r i a
verso:
- il parabrezza
- il parabrezza e i piedi
- i piedi
- gli aeratori laterali, gli aeratori centrali e i piedi
- gli aeratori laterali e gli aeratori centrali. Quantità d'aria
Premere sul tasto
piccola
elica per diminuire la quantità
o grande elica per aumentare
la quantità.
Sul display, le pale del ventilatore
si riempiono quando si aumenta la
quantità.
Attivazione/Disattivazione
della climatizzazione
Quando si preme su questo tasto,
viene visualizzato il simbolo A/C
e si attiva la climatizzazione.
Disattivazione del sistema
Premere sul tasto piccola
elica d e l l a q u a n t i t à d ' a r i a i n o
a quando il simbolo dell'elica
sparisce dal display.
Questa azione disattiva tutte le funzioni
del sistema, tranne il ricircolo d'aria e
lo sbrinamento del lunotto posteriore
(se il veicolo ne è dotato).
La regolazione di comfort non è più
mantenuta e si spegne. Immissione d'aria esterna/
Ricircolo d'aria interna
Premere questo tasto per far
ricircolare l'aria interna. Viene
visualizzato il simbolo del
ricircolo.
Per un comfort ottimale,
evitare di rimanere sulla
posizione di disattivazione.
Agendo di nuovo sul tasto
grande elica o sul tasto
AUTO si riattiva il sistema
ripristinando i valori precedenti alla
disattivazione.
Il ricircolo d'aria isola l'abitacolo dagli
odori e dai fumi esterni. Evitare il
funzionamento prolungato del ricircolo
d'aria interna (rischio di appannamento,
di cattivi odori e di umidità).
Premendo di nuovo questo tasto si
attiva l'immissione d'aria esterna.
Premendo di nuovo il tasto si
interrompe il funzionamento della
rifregerazione.

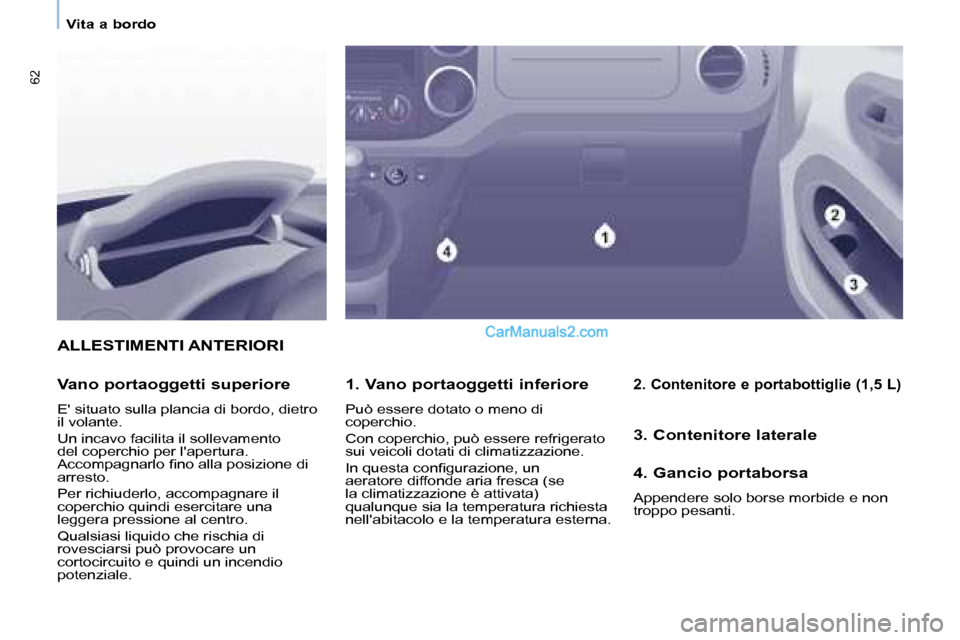

L'aeratore di ventilazione, situato
nel cassetto ripostiglio, diffonde
aria fresca (se la climatizzazione è
attivata) qualunque sia la temperatura
richiesta nell'abitacolo e qualunque sia
la temperatura esterna.

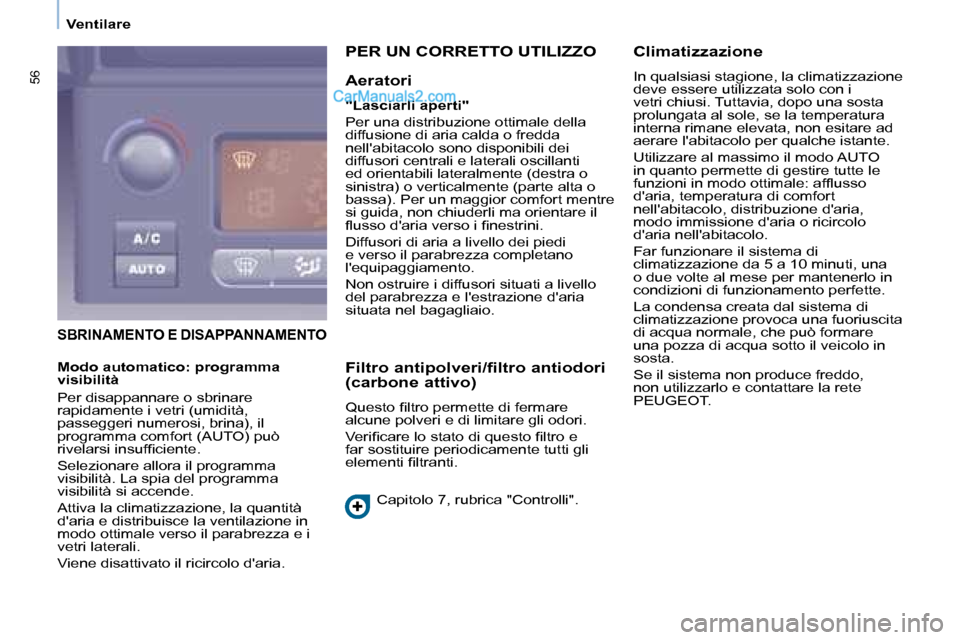

Page 52 of 146
56
Ventilare
SBRINAMENTO E DISAPPANNAMENTO
PER UN CORRETTO UTILIZZO
Aeratori
"Lasciarli aperti"
Per una distribuzione ottimale della
diffusione di aria calda o fredda
nell'abitacolo sono disponibili dei
diffusori centrali e laterali oscillanti
ed orientabili lateralmente (destra o
sinistra) o verticalmente (parte alta o
bassa). Per un maggior comfort mentre
si guida, non chiuderli ma orientare il
l u s s o d ' a r i a v e r s o i i n e s t r i n i .
Diffusori di aria a livello dei piedi
e verso il parabrezza completano
l'equipaggiamento.
Non ostruire i diffusori situati a livello
del parabrezza e l'estrazione d'aria
situata nel bagagliaio.
Filtro antipolveri/filtro antiodori
(carbone attivo)
Q u e s t o i l t r o p e r m e t t e d i f e r m a r e
alcune polveri e di limitare gli odori.
V e r i i c a r e l o s t a t o d i q u e s t o i l t r o e
far sostituire periodicamente tutti gli
e l e m e n t i i l t r a n t i . Capitolo 7, rubrica "Controlli".
Climatizzazione
In qualsiasi stagione, la climatizzazione
deve essere utilizzata solo con i
vetri chiusi. Tuttavia, dopo una sosta
prolungata al sole, se la temperatura
interna rimane elevata, non esitare ad
aerare l'abitacolo per qualche istante.
Utilizzare al massimo il modo AUTO
in quanto permette di gestire tutte le
f u n z i o n i i n m o d o o t t i m a l e : a f l u s s o
d'aria, temperatura di comfort
nell'abitacolo, distribuzione d'aria,
modo immissione d'aria o ricircolo
d'aria nell'abitacolo.
Far funzionare il sistema di
climatizzazione da 5 a 10 minuti, una
o due volte al mese per mantenerlo in
condizioni di funzionamento perfette.
La condensa creata dal sistema di
climatizzazione provoca una fuoriuscita
di acqua normale, che può formare
una pozza di acqua sotto il veicolo in
sosta.
Se il sistema non produce freddo,
non utilizzarlo e contattare la rete
PEUGEOT.
Modo automatico: programma
visibilità
Per disappannare o sbrinare
rapidamente i vetri (umidità,
passeggeri numerosi, brina), il
programma comfort (AUTO) può
r i v e l a r s i i n s u f i c i e n t e .
Selezionare allora il programma
visibilità. La spia del programma
visibilità si accende.
Attiva la climatizzazione, la quantità
d'aria e distribuisce la ventilazione in
modo ottimale verso il parabrezza e i
vetri laterali.
Viene disattivato il ricircolo d'aria.

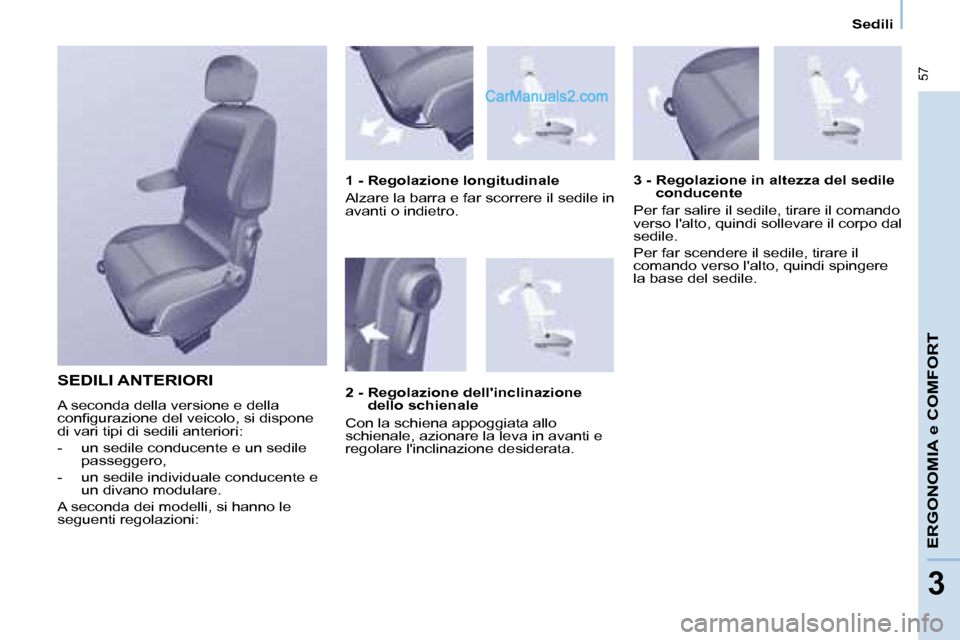

Page 53 of 146
57
ERGONOMIA e COMFORT
33
Sedili
SEDILI ANTERIORI
A seconda della versione e della
c o n i g u r a z i o n e d e l v e i c o l o , s i d i s p o n e
di vari tipi di sedili anteriori:
- un sedile conducente e un sedile passeggero,
- un sedile individuale conducente e un divano modulare.
A seconda dei modelli, si hanno le
seguenti regolazioni: 1 - Regolazione longitudinale
Alzare la barra e far scorrere il sedile in
avanti o indietro.
3 - Regolazione in altezza del sedile
conducente
Per far salire il sedile, tirare il comando
verso l'alto, quindi sollevare il corpo dal
sedile.
Per far scendere il sedile, tirare il
comando verso l'alto, quindi spingere
la base del sedile.
2 - Regolazione dell'inclinazione dello schienale
Con la schiena appoggiata allo
schienale, azionare la leva in avanti e
regolare l'inclinazione desiderata.

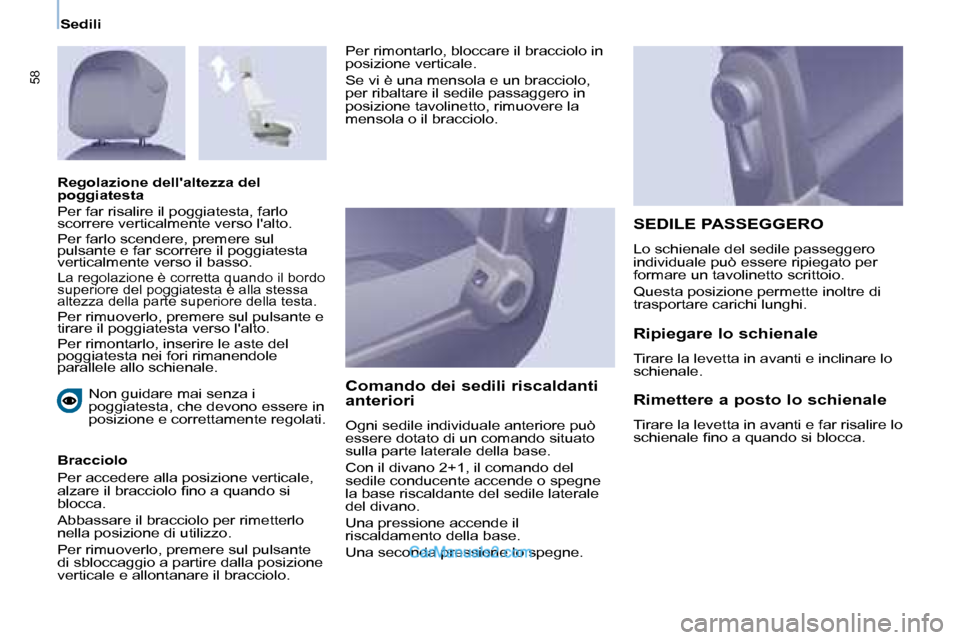

Page 54 of 146
58
Sedili
Non guidare mai senza i
poggiatesta, che devono essere in
posizione e correttamente regolati.
Bracciolo
Per accedere alla posizione verticale,
a l z a r e i l b r a c c i o l o i n o a q u a n d o s i
blocca.
Abbassare il bracciolo per rimetterlo
nella posizione di utilizzo.
Per rimuoverlo, premere sul pulsante
di sbloccaggio a partire dalla posizione
verticale e allontanare il bracciolo. Comando dei sedili riscaldanti
anteriori
Ogni sedile individuale anteriore può
essere dotato di un comando situato
sulla parte laterale della base.
Con il divano 2+1, il comando del
sedile conducente accende o spegne
la base riscaldante del sedile laterale
del divano.
Una pressione accende il
riscaldamento della base.
Una seconda pressione lo spegne.
SEDILE PASSEGGERO
Lo schienale del sedile passeggero
individuale può essere ripiegato per
formare un tavolinetto scrittoio.
Questa posizione permette inoltre di
trasportare carichi lunghi.
Regolazione dell'altezza del
poggiatesta
Per far risalire il poggiatesta, farlo
scorrere verticalmente verso l'alto.
Per farlo scendere, premere sul
pulsante e far scorrere il poggiatesta
verticalmente verso il basso.
La regolazione è corretta quando il bordo
superiore del poggiatesta è alla stessa
altezza della parte superiore della testa.
Per rimuoverlo, premere sul pulsante e
tirare il poggiatesta verso l'alto.
Per rimontarlo, inserire le aste del
poggiatesta nei fori rimanendole
parallele allo schienale.
Ripiegare lo schienale
Tirare la levetta in avanti e inclinare lo
schienale.
Rimettere a posto lo schienale
Tirare la levetta in avanti e far risalire lo
s c h i e n a l e i n o a q u a n d o s i b l o c c a .
Per rimontarlo, bloccare il bracciolo in
posizione verticale.
Se vi è una mensola e un bracciolo,
per ribaltare il sedile passaggero in
posizione tavolinetto, rimuovere la
mensola o il bracciolo.
Page 55 of 146
58
Sedili
Non guidare mai senza i
poggiatesta, che devono essere in
posizione e correttamente regolati.
Bracciolo
Per accedere alla posizione verticale,
a l z a r e i l b r a c c i o l o i n o a q u a n d o s i
blocca.
Abbassare il bracciolo per rimetterlo
nella posizione di utilizzo.
Per rimuoverlo, premere sul pulsante
di sbloccaggio a partire dalla posizione
verticale e allontanare il bracciolo. Comando dei sedili riscaldanti
anteriori
Ogni sedile individuale anteriore può
essere dotato di un comando situato
sulla parte laterale della base.
Con il divano 2+1, il comando del
sedile conducente accende o spegne
la base riscaldante del sedile laterale
del divano.
Una pressione accende il
riscaldamento della base.
Una seconda pressione lo spegne.
SEDILE PASSEGGERO
Lo schienale del sedile passeggero
individuale può essere ripiegato per
formare un tavolinetto scrittoio.
Questa posizione permette inoltre di
trasportare carichi lunghi.
Regolazione dell'altezza del
poggiatesta
Per far risalire il poggiatesta, farlo
scorrere verticalmente verso l'alto.
Per farlo scendere, premere sul
pulsante e far scorrere il poggiatesta
verticalmente verso il basso.
La regolazione è corretta quando il bordo
superiore del poggiatesta è alla stessa
altezza della parte superiore della testa.
Per rimuoverlo, premere sul pulsante e
tirare il poggiatesta verso l'alto.
Per rimontarlo, inserire le aste del
poggiatesta nei fori rimanendole
parallele allo schienale.
Ripiegare lo schienale
Tirare la levetta in avanti e inclinare lo
schienale.
Rimettere a posto lo schienale
Tirare la levetta in avanti e far risalire lo
s c h i e n a l e i n o a q u a n d o s i b l o c c a .
Per rimontarlo, bloccare il bracciolo in
posizione verticale.
Se vi è una mensola e un bracciolo,
per ribaltare il sedile passaggero in
posizione tavolinetto, rimuovere la
mensola o il bracciolo.

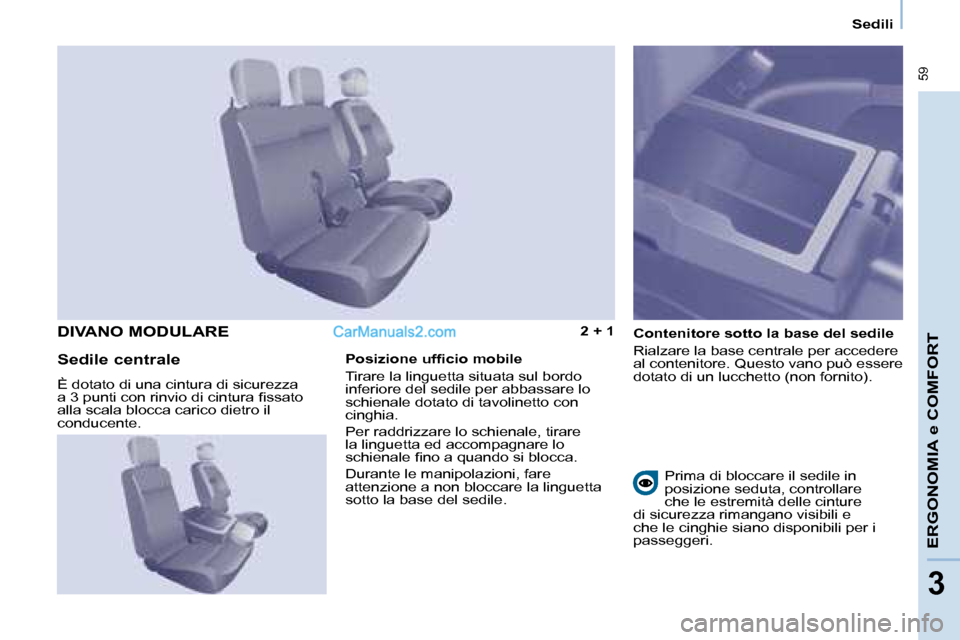

Page 56 of 146
59
ERGONOMIA e COMFORT
33
Sedili
2 + 1Contenitore sotto la base del sedile
Rialzare la base centrale per accedere
al contenitore. Questo vano può essere
dotato di un lucchetto (non fornito). DIVANO MODULARE
Sedile centrale
È dotato di una cintura di sicurezza
a 3 p u n t i c o n r i n v i o d i c i n t u r a i s s a t o
alla scala blocca carico dietro il
conducente. P o s i z i o n e u f i c i o m o b i l e
Tirare la linguetta situata sul bordo
inferiore del sedile per abbassare lo
schienale dotato di tavolinetto con
cinghia.
Per raddrizzare lo schienale, tirare
la linguetta ed accompagnare lo
s c h i e n a l e i n o a q u a n d o s i b l o c c a .
Durante le manipolazioni, fare
attenzione a non bloccare la linguetta
sotto la base del sedile.
Prima di bloccare il sedile in
posizione seduta, controllare
che le estremità delle cinture
di sicurezza rimangano visibili e
che le cinghie siano disponibili per i
passeggeri.
Page 57 of 146
60
Sedili

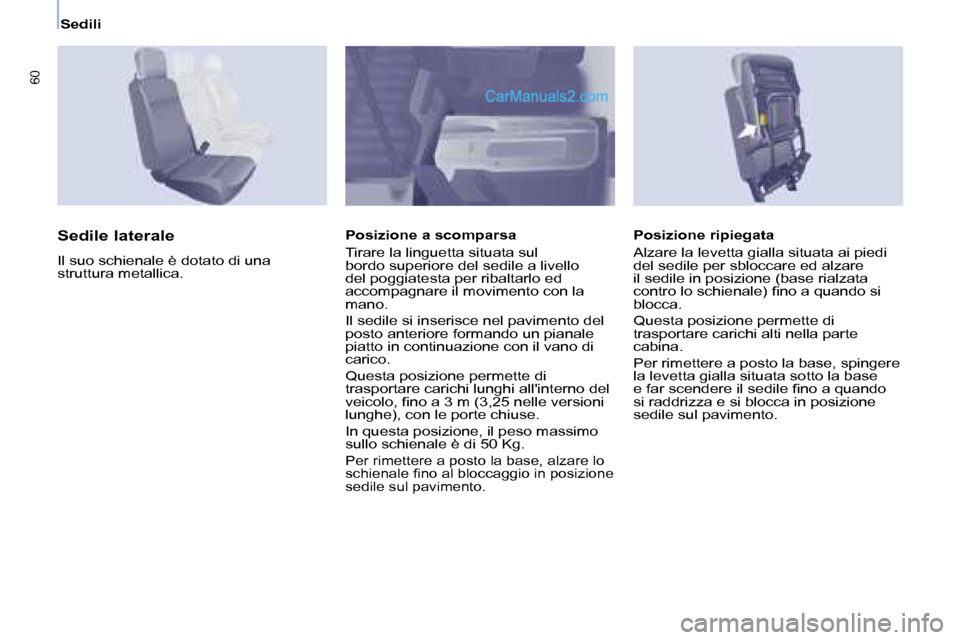

Sedile laterale
Il suo schienale è dotato di una
struttura metallica.Posizione a scomparsa
Tirare la linguetta situata sul
bordo superiore del sedile a livello
del poggiatesta per ribaltarlo ed
accompagnare il movimento con la
mano.
Il sedile si inserisce nel pavimento del
posto anteriore formando un pianale
piatto in continuazione con il vano di
carico.
Questa posizione permette di
trasportare carichi lunghi all'interno del
v e i c o l o , i n o a 3 m ( 3 , 2 5 n e l l e v e r s i o n i
lunghe), con le porte chiuse.
In questa posizione, il peso massimo
sullo schienale è di 50 Kg.
Per rimettere a posto la base, alzare lo
s c h i e n a l e i n o a l b l o c c a g g i o i n p o s i z i o n e
sedile sul pavimento.
Posizione ripiegata
Alzare la levetta gialla situata ai piedi
del sedile per sbloccare ed alzare
il sedile in posizione (base rialzata
c o n t r o l o s c h i e n a l e ) i n o a q u a n d o s i
blocca.
Questa posizione permette di
trasportare carichi alti nella parte
cabina.
Per rimettere a posto la base, spingere
la levetta gialla situata sotto la base
e f a r s c e n d e r e i l s e d i l e i n o a q u a n d o
si raddrizza e si blocca in posizione
sedile sul pavimento.
Page 58 of 146
61
ERGONOMIA e COMFORT
33
Sedili

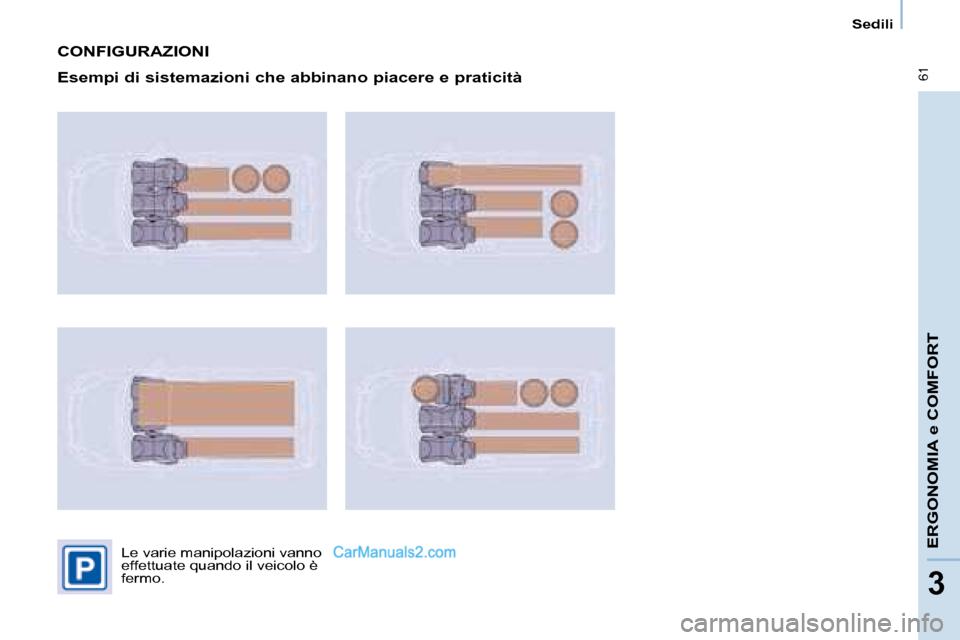

CONFIGURAZIONI
Esempi di sistemazioni che abbinano piacere e praticità
Le varie manipolazioni vanno
effettuate quando il veicolo è
fermo.
Page 59 of 146
62
Vita a bordo
ALLESTIMENTI ANTERIORI
1. Vano portaoggetti inferiore
Può essere dotato o meno di
coperchio.
Con coperchio, può essere refrigerato
sui veicoli dotati di climatizzazione.
I n q u e s t a c o n i g u r a z i o n e , u n
aeratore diffonde aria fresca (se
la climatizzazione è attivata)
qualunque sia la temperatura richiesta
nell'abitacolo e la temperatura esterna.
Vano portaoggetti superiore
E' situato sulla plancia di bordo, dietro
il volante.
Un incavo facilita il sollevamento
del coperchio per l'apertura.
A c c o m p a g n a r l o i n o a l l a p o s i z i o n e d i
arresto.
Per richiuderlo, accompagnare il
coperchio quindi esercitare una
leggera pressione al centro.
Qualsiasi liquido che rischia di
rovesciarsi può provocare un
cortocircuito e quindi un incendio
potenziale.
3. Contenitore laterale
4. Gancio portaborsa
Appendere solo borse morbide e non
troppo pesanti.
2. Contenitore e portabottiglie (1,5 L)
Page 60 of 146
63
ERGONOMIA e COMFORT
33
Vita a bordo

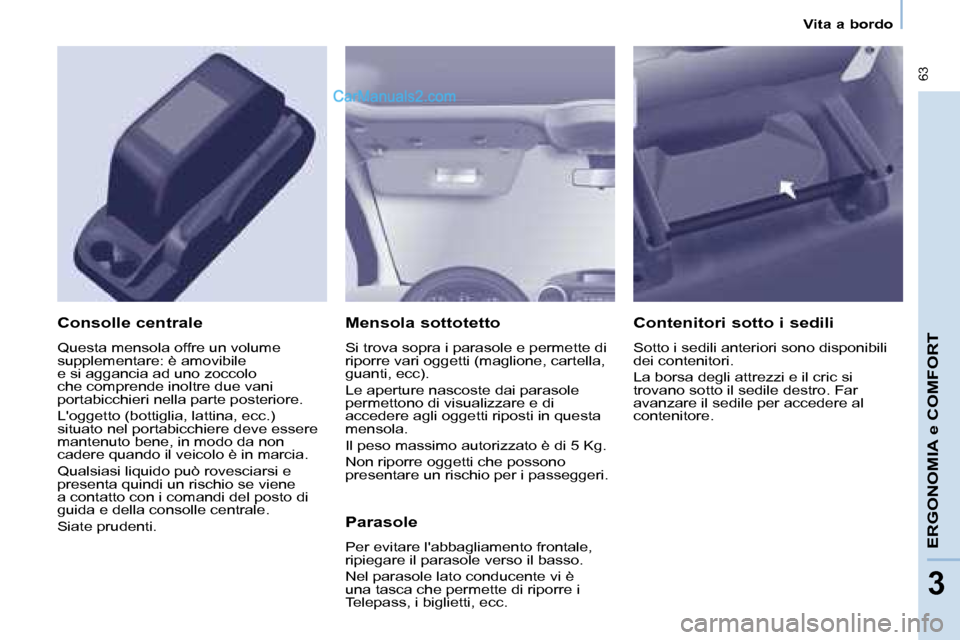

Mensola sottotetto
Si trova sopra i parasole e permette di
riporre vari oggetti (maglione, cartella,
guanti, ecc).
Le aperture nascoste dai parasole
permettono di visualizzare e di
accedere agli oggetti riposti in questa
mensola.
Il peso massimo autorizzato è di 5 Kg.
Non riporre oggetti che possono
presentare un rischio per i passeggeri.
Consolle centrale
Questa mensola offre un volume
supplementare: è amovibile
e si aggancia ad uno zoccolo
che comprende inoltre due vani
portabicchieri nella parte posteriore.
L'oggetto (bottiglia, lattina, ecc.)
situato nel portabicchiere deve essere
mantenuto bene, in modo da non
cadere quando il veicolo è in marcia.
Qualsiasi liquido può rovesciarsi e
presenta quindi un rischio se viene
a contatto con i comandi del posto di
guida e della consolle centrale.
Siate prudenti.
Parasole
Per evitare l'abbagliamento frontale,
ripiegare il parasole verso il basso.
Nel parasole lato conducente vi è
una tasca che permette di riporre i
Telepass, i biglietti, ecc.
Contenitori sotto i sedili
Sotto i sedili anteriori sono disponibili
dei contenitori.
La borsa degli attrezzi e il cric si
trovano sotto il sedile destro. Far
avanzare il sedile per accedere al
contenitore.
