Peugeot Partner 2011 Betriebsanleitung (in German)
Manufacturer: PEUGEOT, Model Year: 2011, Model line: Partner, Model: Peugeot Partner 2011Pages: 200, PDF-Größe: 6.5 MB
Page 11 of 200
4
2
4
9
1
KURZBESCHREIBUNG
Innen

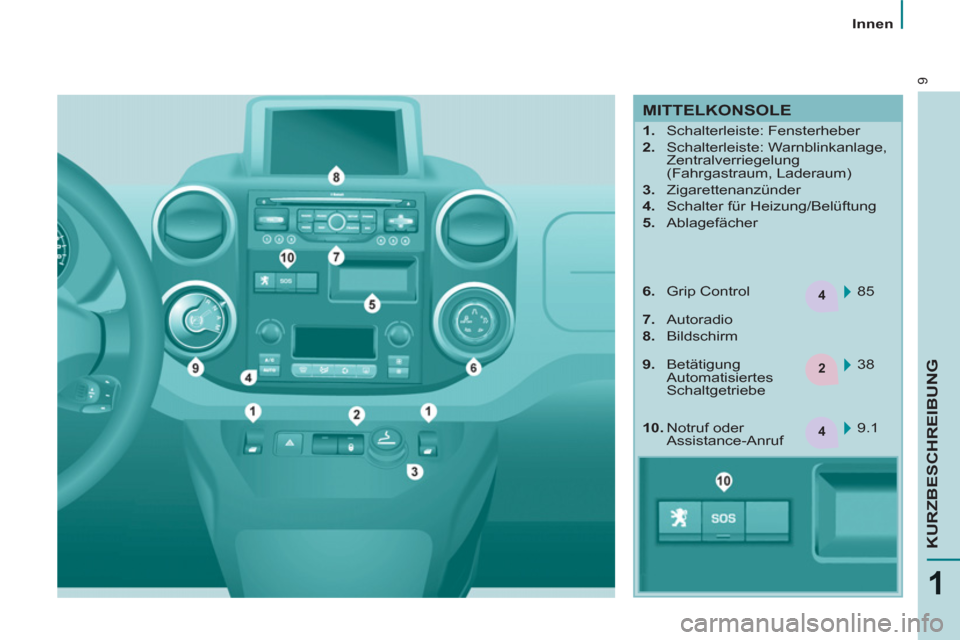

MITTELKONSOLE
1.
Schalterleiste: Fensterheber
2.
Schalterleiste: Warnblinkanlage,
Zentralverriegelung
(Fahrgastraum, Laderaum)
3.
Zigarettenanzünder
4.
Schalter für Heizung/Belüftung
5.
Ablagefächer
85
6.
Grip Control
7.
Autoradio
8.
Bildschirm
38
9.1
10.
Notruf oder
Assistance-Anruf
9.
Betätigung
Automatisiertes
Schaltgetriebe
Page 12 of 200
3
43
2
3
10
Innen
1.
Längsverstellung
2.
Verstellung in
der Neigung
3.
Verstellung
in der Höhe
4.
Verstellung der
Kopfstütze in
Höhe und Neigung
Fahrersitz
63 69
40
77 88
RICHTIG SITZEN
Lenkrad
Lenkrad in Höhe und Tiefe verstellen
Staufächer
Unter den Vordersitzen befi nden sich
Staufächer. Sie können sie bequem
erreichen, indem Sie hinter den Sitz greifen.
Die Werkzeuge sind unter dem rechten
Sitz verstaut und von hinten erreichbar.
Sicherheitsgurte
Höhenverstellung
Schließen
Außenspiegel
Manuelle Einstellung
Elektrische Einstellung
Page 13 of 200
3
3
3
3
9
3
11
KURZBESCHREIBUNG
Innen
Licht aus
Standlicht
Fernlicht (blau)
Abblendlicht (grün) 2 x Schnell wischen
1 x Normal wischen
I Intervallwischen
0 Aus
È
Kurz wischen
AUTO, drücken Sie den
Schalter einmal nach unten.
AUTO, automatisches
Einschalten der
Beleuchtung
46 49
Im Geschwindigkeitsregelmodus muss die
Fahrgeschwindigkeit mehr als 40 km/h betragen
und mindestens der vierte Gang eingelegt sein.
51,
54
45
RICHTIG SEHEN RICHTIG FAHREN
Autobahnfunktion:
Drücken
Sie den Hebel kurz nach oben
bzw. nach unten, jedoch nicht
über den Druckpunkt hinaus; die
entsprechenden Blinkleuchten blinken
dreimal.
Lichtschalter
Scheibenwischerschalter
Geschwindigkeitsregler und -
begrenzer
Berganfahrhilfe
WIP Sound
50,
126
Besondere Stellung der vorderen
Scheibenwischer
Wenn innerhalb einer Minute nach
dem Ausschalten der Zündung die
Scheinwischerbetätigung betätigt wird, positionieren
sich die Scheibenwischer den A-Säulen entlang.
Page 14 of 200
33
3
3
12
Innen
FAHRERKABINE
65
66
66
- Senkposition für den Transport langer Gegenstände
im Innenraum des Fahrzeugs, bis zu 3 m bei
geschlossenen Türen,
65
Seitlicher Sitz
Multi-Flex-Bank
Mittelsitz
Ein Staufach unter der Sitzfl äche kann mit
einem Vorhängeschloss gesichert werden
(wird nicht mitgeliefert).
- Klappposition für den Transport hoher
Gegenstände in der Fahrerkabine.
Page 15 of 200
3
3
3
3
13
1
KURZBESCHREIBUNG
Innen
LADERAUM
Es empfi ehlt sich, die Ladung mit
Hilfe der Befestigungsösen am
Boden festzuzurren, damit sie nicht
verrutschen kann und schwere
Transportgegenstände möglichst weit
vorn an der Fahrerkabine zu platzieren. Die Handleuchte ist in die Kofferraumverkleidung integriert.
Sie beleuchtet den Kofferraum und kann beispielsweise
für einen Radwechsel herausgezogen werden.
74 71 75
Maximale Lasten
Dachablage: 5 kg
Versenkbarer Sitz, bei umgeklappter
Rückenlehne: 50 kg
Querdachträger: 75 kg
Dachgalerie: 120 kg
Durchladeluke: 100 kg in senkrechter
Stellung
Trennwände
Handleuchte
Zurrösen
Herausnehmbare Klappe
Wird ausgebaut, um das Laden langer
Transportgegenstände zu ermöglichen.
75
Page 16 of 200
33
4
4
3
14
Innen

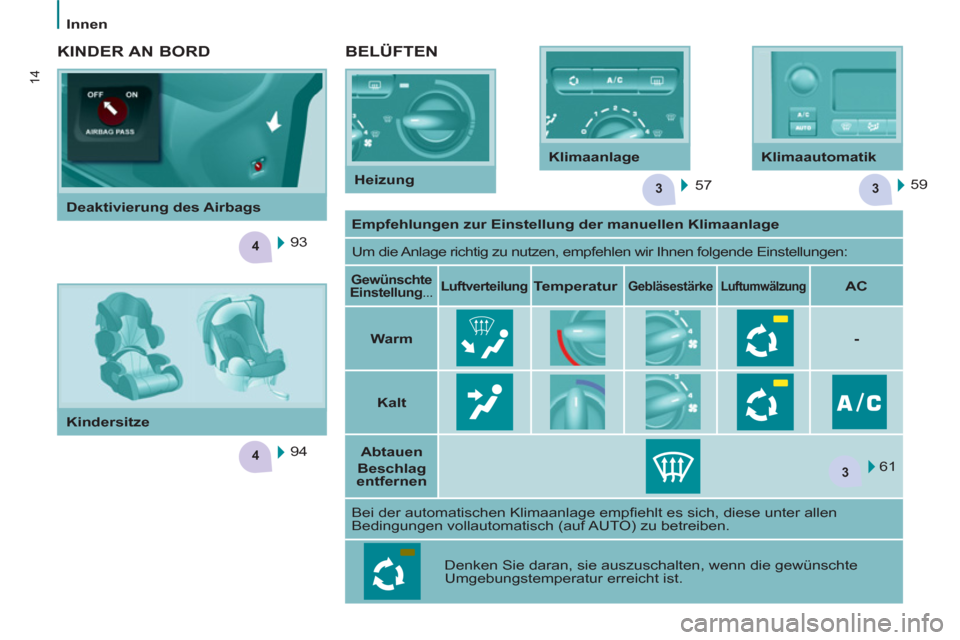

BELÜFTEN
57 59
KINDER AN BORD
94
93
Empfehlungen zur Einstellung der manuellen Klimaanlage
Um die Anlage richtig zu nutzen, empfehlen wir Ihnen folgende Einstellungen:
Gewünschte
Einstellung
...
Luftverteilung
Temperatur
Gebläsestärke
Luftumwälzung
AC
Warm
-
Kalt
Abtauen
Beschlag
entfernen
61
Bei der automatischen Klimaanlage empfi ehlt es sich, diese unter allen
Bedingungen vollautomatisch (auf AUTO) zu betreiben.
Denken Sie daran, sie auszuschalten, wenn die gewünschte
Umgebungstemperatur erreicht ist.
Deaktivierung des Airbags
Kindersitze
Heizung Klimaanlage
Klimaautomatik

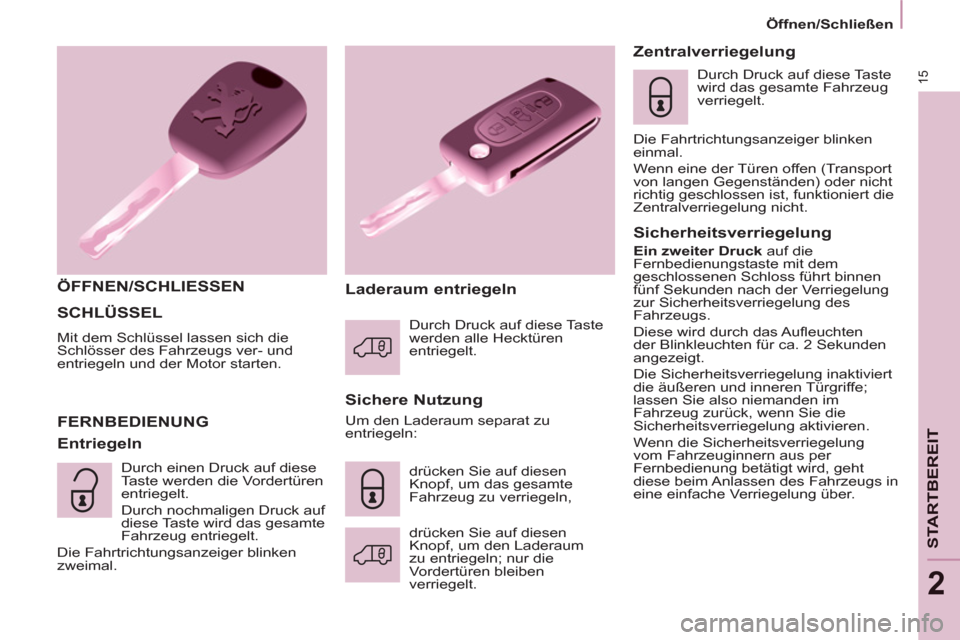

Page 17 of 200
15
STARTBEREIT
2
SCHLÜSSEL
Mit dem Schlüssel lassen sich die
Schlösser des Fahrzeugs ver- und
entriegeln und der Motor starten.
ÖFFNEN/SCHLIESSEN
Sichere Nutzung
FERNBEDIENUNG
Entriegeln
Laderaum entriegeln
Zentralverriegelung
Durch Druck auf diese Taste
wird das gesamte Fahrzeug
verriegelt.
Die Fahrtrichtungsanzeiger blinken
einmal.
Wenn eine der Türen offen (Transport
von langen Gegenständen) oder nicht
richtig geschlossen ist, funktioniert die
Zentralverriegelung nicht.
Sicherheitsverriegelung
Ein zweiter Druck
auf die
Fernbedienungstaste mit dem
geschlossenen Schloss führt binnen
fünf Sekunden nach der Verriegelung
zur Sicherheitsverriegelung des
Fahrzeugs.
Diese wird durch das Aufl euchten
der Blinkleuchten für ca. 2 Sekunden
angezeigt.
Die Sicherheitsverriegelung inaktiviert
die äußeren und inneren Türgriffe;
lassen Sie also niemanden im
Fahrzeug zurück, wenn Sie die
Sicherheitsverriegelung aktivieren.
Wenn die Sicherheitsverriegelung
vom Fahrzeuginnern aus per
Fernbedienung betätigt wird, geht
diese beim Anlassen des Fahrzeugs in
eine einfache Verriegelung über. Um den Laderaum separat zu
entriegeln:
drücken Sie auf diesen
Knopf, um den Laderaum
zu entriegeln; nur die
Vordertüren bleiben
verriegelt. drücken Sie auf diesen
Knopf, um das gesamte
Fahrzeug zu verriegeln, Durch Druck auf diese Taste
werden alle Hecktüren
entriegelt.
Durch einen Druck auf diese
Taste werden die Vordertüren
entriegelt.
Durch nochmaligen Druck auf
diese Taste wird das gesamte
Fahrzeug entriegelt.
Die Fahrtrichtungsanzeiger blinken
zweimal.
Öffnen/Schließen
Page 18 of 200

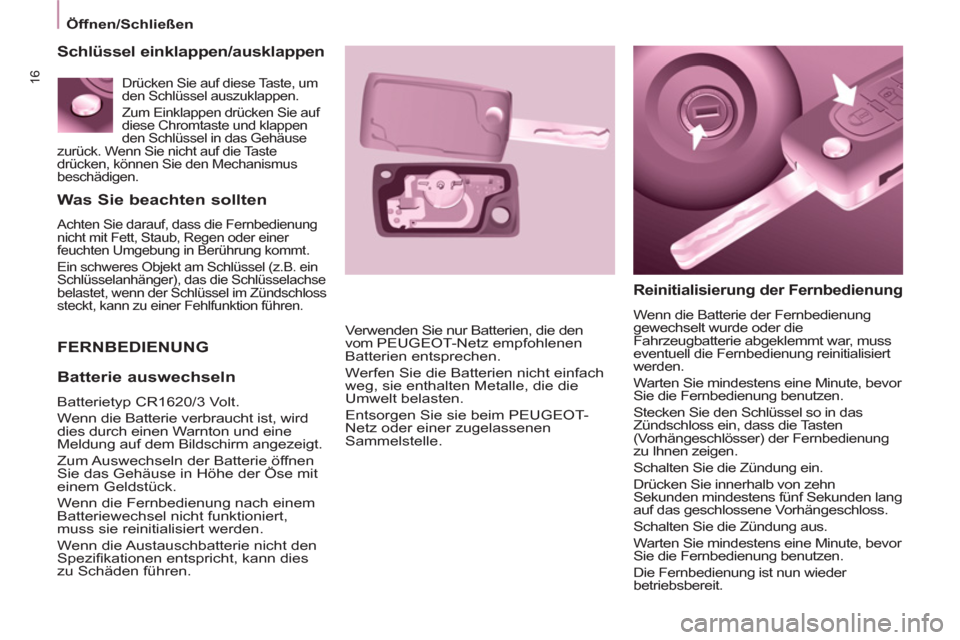

16
Was Sie beachten sollten
Achten Sie darauf, dass die Fernbedienung
nicht mit Fett, Staub, Regen oder einer
feuchten Umgebung in Berührung kommt
.
Ein schweres Objekt am Schlüssel (z.B. ein
Schlüsselanhänger), das die Schlüsselachse
belastet, wenn der Schlüssel im Zündschloss
steckt, kann zu einer Fehlfunktion führen
.
FERNBEDIENUNG
Reinitialisierung der Fernbedienung
Wenn die Batterie der Fernbedienung
gewechselt wurde oder die
Fahrzeugbatterie abgeklemmt war, muss
eventuell die Fernbedienung reinitialisiert
werden.
Warten Sie mindestens eine Minute, bevor
Sie die Fernbedienung benutzen.
Stecken Sie den Schlüssel so in das
Zündschloss ein, dass die Tasten
(Vorhängeschlösser) der Fernbedienung
zu Ihnen zeigen.
Schalten Sie die Zündung ein.
Drücken Sie innerhalb von zehn
Sekunden mindestens fünf Sekunden lang
auf das geschlossene Vorhängeschloss.
Schalten Sie die Zündung aus.
Warten Sie mindestens eine Minute, bevor
Sie die Fernbedienung benutzen.
Die Fernbedienung ist nun wieder
betriebsbereit.
Verwenden Sie nur Batterien, die den
vom
PEUGEOT -Netz empfohlenen
Batterien entsprechen.
Werfen Sie die Batterien nicht einfach
weg, sie enthalten Metalle, die die
Umwelt belasten.
Entsorgen Sie sie beim
PEUGEOT -
Netz oder einer zugelassenen
Sammelstelle.
Schlüssel einklappen/ausklappen
Batterie auswechseln
Batterietyp CR1620/3 Volt.
Wenn die Batterie verbraucht ist, wird
dies durch einen Warnton und eine
Meldung auf dem Bildschirm angezeigt.
Zum Auswechseln der Batterie öffnen
Sie das Gehäuse in Höhe der Öse mit
einem Geldstück.
Wenn die Fernbedienung nach einem
Batteriewechsel nicht funktioniert,
muss sie reinitialisiert werden.
Wenn die Austauschbatterie nicht den
Spezifi kationen entspricht, kann dies
zu Schäden führen.
Drücken Sie auf diese Taste, um
den Schlüssel auszuklappen.
Zum Einklappen drücken Sie auf
diese Chromtaste und klappen
den Schlüssel in das Gehäuse
zurück. Wenn Sie nicht auf die Taste
drücken, können Sie den Mechanismus
beschädigen.
Öffnen/Schließen
Page 19 of 200
17
STARTBEREIT
2
Beim Kauf eines Gebrauchtwagens:
- Lassen Sie die Schlüssel vom
PEUGEOT -Händlernetz speichern,
um sicher zu gehen, dass die in
Ihrem Besitz befi ndlichen Schlüssel
die einzigen sind, mit denen das
Fahrzeug gestartet werden kann.
Was Sie beachten sollten
Nehmen Sie keinerlei Änderungen an
der elektronischen Anlasssperre vor.
Durch das Hantieren mit der
Fernbedienung - auch in der Tasche -
können Sie die Türen versehentlich
entriegeln.
Die gleichzeitige Benutzung
anderer Hochfrequenzgeräte
(Mobiltelefone, Hausalarmanlagen, ...)
kann vorübergehend zu einer
Funktionsstörung der Fernbedienung
führen.

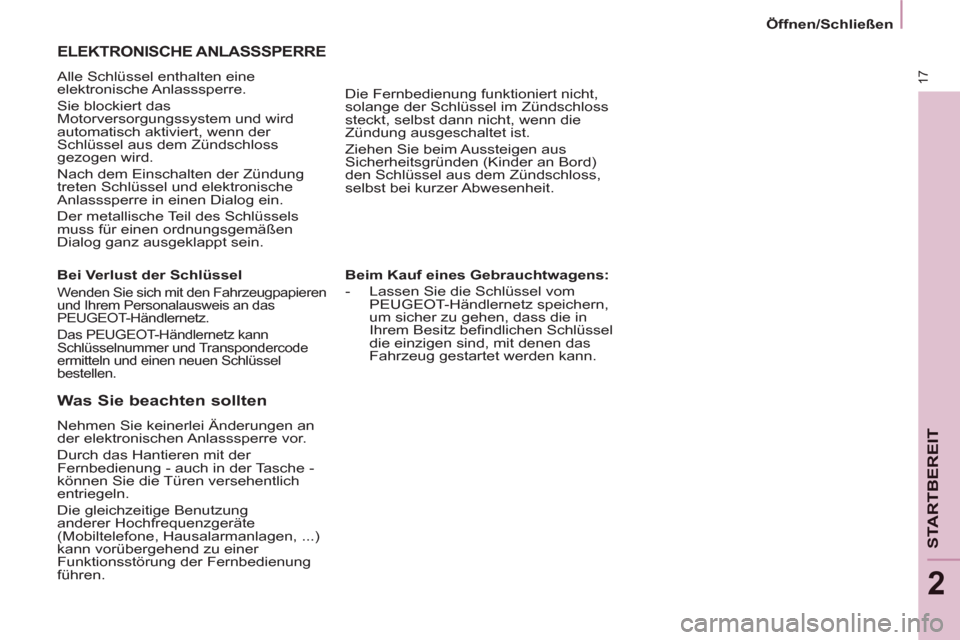

ELEKTRONISCHE ANLASSSPERRE
Alle Schlüssel enthalten eine
elektronische Anlasssperre.
Sie blockiert das
Motorversorgungssystem und wird
automatisch aktiviert, wenn der
Schlüssel aus dem Zündschloss
gezogen wird.
Nach dem Einschalten der Zündung
treten Schlüssel und elektronische
Anlasssperre in einen Dialog ein.
Der metallische Teil des Schlüssels
muss für einen ordnungsgemäßen
Dialog ganz ausgeklappt sein.
Bei Verlust der Schlüssel
Wenden Sie sich mit den Fahrzeugpapieren
und Ihrem Personalausweis an das
PEUGEOT -Händlernetz.
Das PEUGEOT -Händlernetz kann
Schlüsselnummer und Transpondercode
ermitteln und einen neuen Schlüssel
bestellen
.
Die Fernbedienung funktioniert nicht,
solange der Schlüssel im Zündschloss
steckt, selbst dann nicht, wenn die
Zündung ausgeschaltet ist.
Ziehen Sie beim Aussteigen aus
Sicherheitsgründen (Kinder an Bord)
den Schlüssel aus dem Zündschloss,
selbst bei kurzer Abwesenheit. Öffnen/Schließen

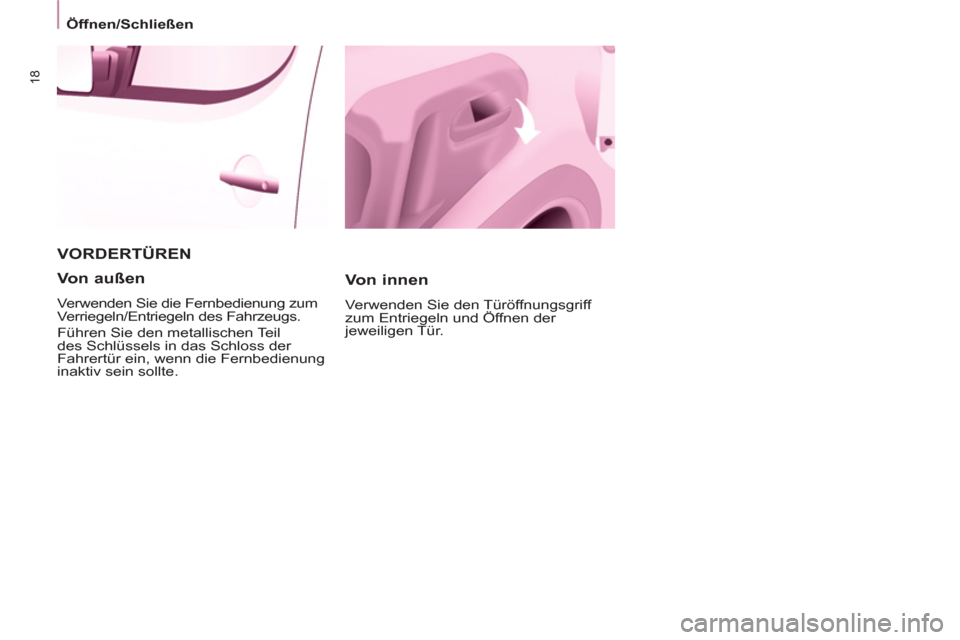

Page 20 of 200
18
VORDERTÜREN
Von innen
Verwenden Sie den Türöffnungsgriff
zum Entriegeln und Öffnen der
jeweiligen Tür.
Von außen
Verwenden Sie die Fernbedienung zum
Verriegeln/Entriegeln des Fahrzeugs.
Führen Sie den metallischen Teil
des Schlüssels in das Schloss der
Fahrertür ein, wenn die Fernbedienung
inaktiv sein sollte. Öffnen/Schließen
