Peugeot Partner 2011 Manual del propietario (in Spanish)

11 9
AYUDA RÁPID
A
7

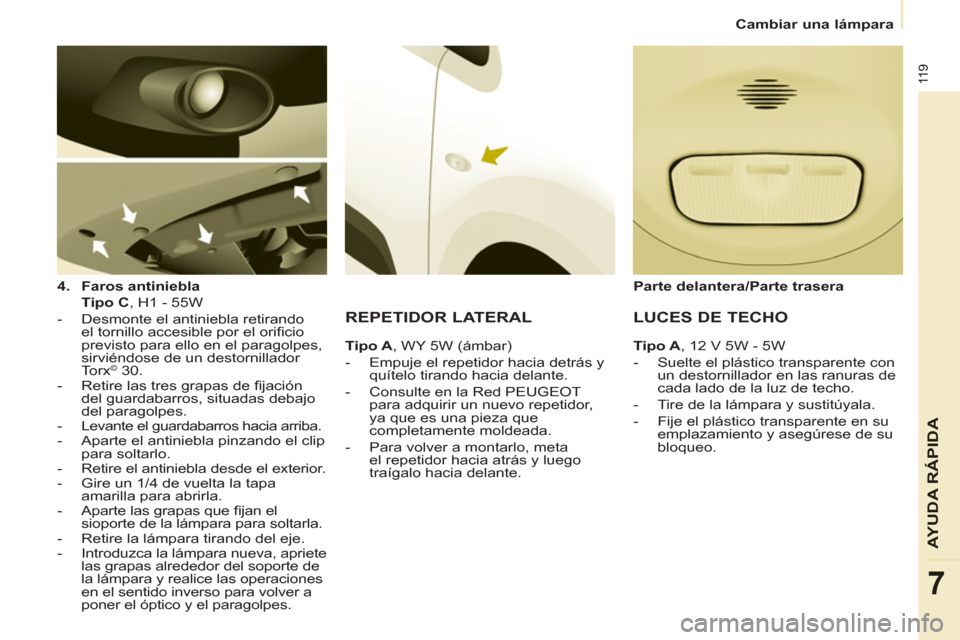

Cambiar una lámpara

4.
Faros antiniebla


Tipo C
, H1 - 55W


- Desmonte el antiniebla retirando
el tornillo accesible por el orifi cio
previsto para ello en el paragolpes,
sirviéndose de un destornillador
Torx
© 30.

- Retire las tres grapas de fi jación
del guardabarros, situadas debajo
del paragolpes.

- Levante el guardabarros hacia arriba.

- Aparte el antiniebla pinzando el clip
para soltarlo.

- Retire el antiniebla desde el exterior.

- Gire un 1/4 de vuelta la tapa
amarilla para abrirla.

- Aparte las grapas que fi jan el
sioporte de la lámpara para soltarla.

- Retire la lámpara tirando del eje.

- Introduzca la lámpara nueva, apriete
las grapas alrededor del soporte de
la lámpara y realice las operaciones
en el sentido inverso para volver a
poner el óptico y el paragolpes.



REPETIDOR LATERAL


Tipo A
, WY 5W (ámbar)


- Empuje el repetidor hacia detrás y
quítelo tirando hacia delante.

- Consulte en la Red PEUGEOT
para adquirir un nuevo repetidor,
ya que es una pieza que
completamente moldeada.

- Para volver a montarlo, meta
el repetidor hacia atrás y luego
traígalo hacia delante.
Parte delantera/Parte trasera




LUCES DE TECHO


Tipo A
, 12 V 5W - 5W


- Suelte el plástico transparente con
un destornillador en las ranuras de
cada lado de la luz de techo.

- Tire de la lámpara y sustitúyala.

- Fije el plástico transparente en su
emplazamiento y asegúrese de su
bloqueo.

120

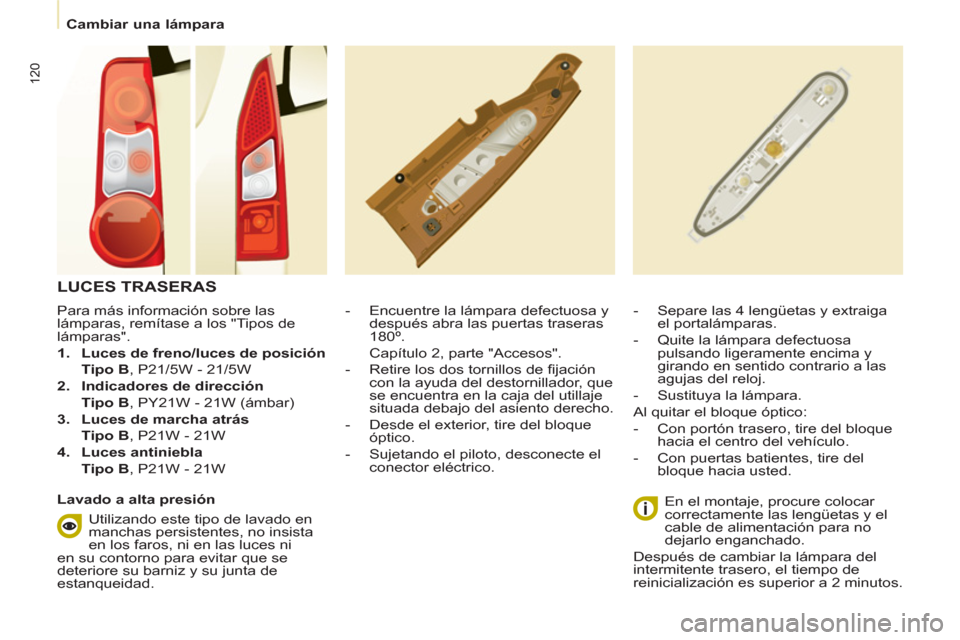

Cambiar una lámpara


Para más información sobre las
lámparas, remítase a los "Tipos de
lámparas".


1.
Luces de freno/luces de posición


Tipo B
, P21/5W - 21/5W

2.
Indicadores de dirección


Tipo B
, PY21W - 21W (ámbar)

3.
Luces de marcha atrás


Tipo B
, P21W - 21W

4.
Luces antiniebla


Tipo B
, P21W - 21W


- Encuentre la lámpara defectuosa y
después abra las puertas traseras
180º.
Capítulo 2, parte "Accesos".

- Retire los dos tornillos de fi jación
con la ayuda del destornillador, que
se encuentra en la caja del utillaje
situada debajo del asiento derecho.

- Desde el exterior, tire del bloque
óptico.

- Sujetando el piloto, desconecte el
conector eléctrico.
- Separe las 4 lengüetas y extraiga
el portalámparas.

- Quite la lámpara defectuosa
pulsando ligeramente encima y
girando en sentido contrario a las
agujas del reloj.

- Sustituya la lámpara.
Al quitar el bloque óptico:


- Con portón trasero, tire del bloque
hacia el centro del vehículo.

- Con puertas batientes, tire del
bloque hacia usted.


En el montaje, procure colocar
correctamente las lengüetas y el
cable de alimentación para no
dejarlo enganchado.
Después de cambiar la lámpara del
intermitente trasero, el tiempo de
reinicialización es superior a 2 minutos.


LUCES TRASERAS


Lavado a alta presión
Utilizando este tipo de lavado en
manchas persistentes, no insista
en los faros, ni en las luces ni
en su contorno para evitar que se
deteriore su barniz y su junta de
estanqueidad.

121
AYUDA RÁPID
A
7

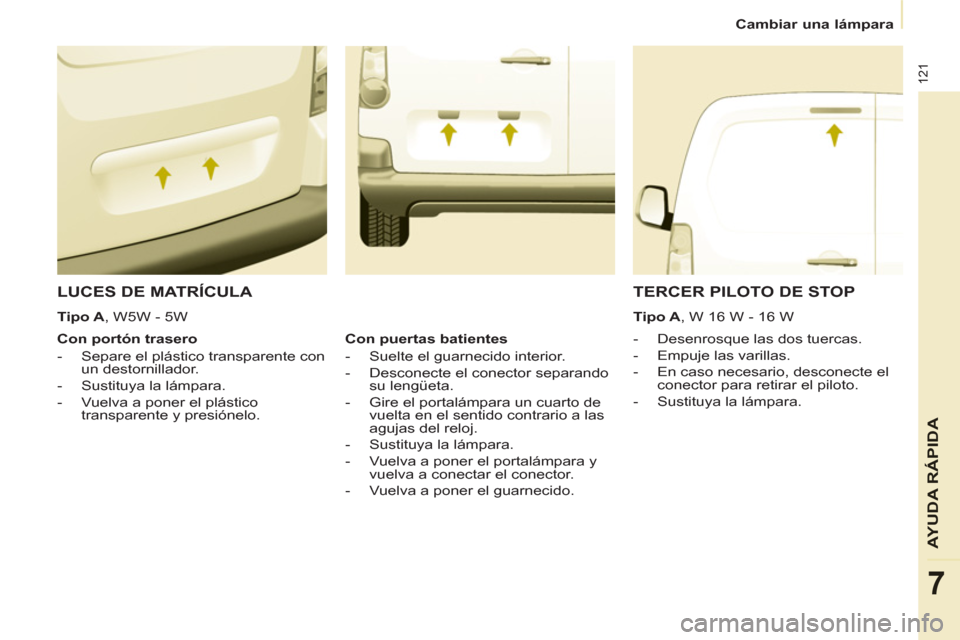

Cambiar una lámpara
LUCES DE MATRÍCULA




- Desenrosque las dos tuercas.

- Empuje las varillas.

- En caso necesario, desconecte el
conector para retirar el piloto.

- Sustituya la lámpara.


Con portón trasero


- Separe el plástico transparente con
un destornillador.

- Sustituya la lámpara.

- Vuelva a poner el plástico
transparente y presiónelo.


TERCER PILOTO DE STOP


Tipo A
, W 16 W - 16 W

Con puertas batientes


- Suelte el guarnecido interior.

- Desconecte el conector separando
su lengüeta.

- Gire el portalámpara un cuarto de
vuelta en el sentido contrario a las
agujas del reloj.

- Sustituya la lámpara.

- Vuelva a poner el portalámpara y
vuelva a conectar el conector.

- Vuelva a poner el guarnecido.



Tipo A
, W5W - 5W

122

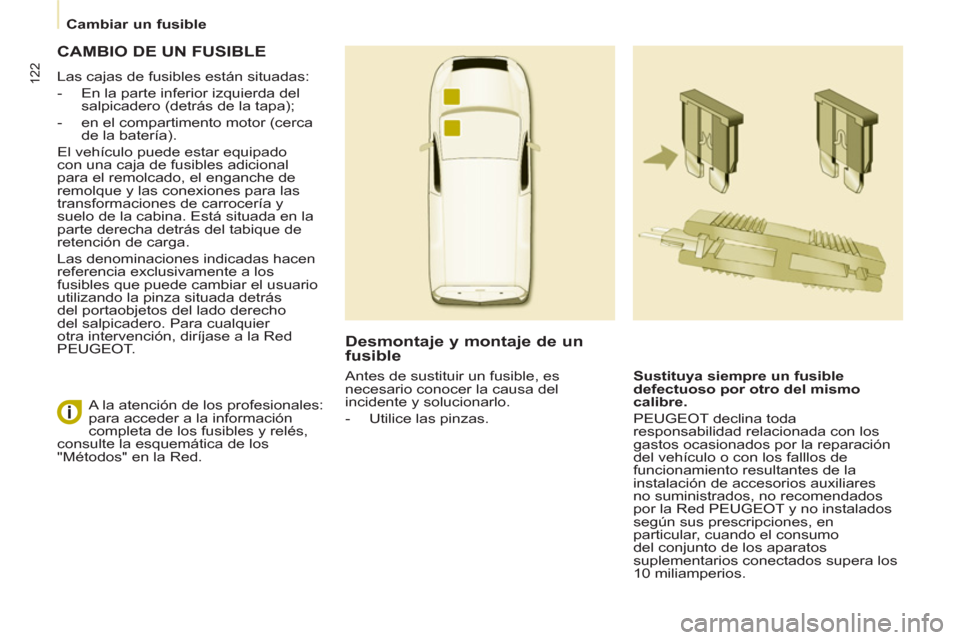

Cambiar un fusible


CAMBIO DE UN FUSIBLE

Las cajas de fusibles están situadas:


- En la parte inferior izquierda del
salpicadero (detrás de la tapa);

- en el compartimento motor (cerca
de la batería).
El vehículo puede estar equipado
con una caja de fusibles adicional
para el remolcado, el enganche de
remolque y las conexiones para las
transformaciones de carrocería y
suelo de la cabina. Está situada en la
parte derecha detrás del tabique de
retención de carga.
Las denominaciones indicadas hacen
referencia exclusivamente a los
fusibles que puede cambiar el usuario
utilizando la pinza situada detrás
del portaobjetos del lado derecho
del salpicadero. Para cualquier
otra intervención, diríjase a la Red
PEUGEOT.

Desmontaje y montaje de un
fusible

Sustituya siempre un fusible
defectuoso por otro del mismo
calibre.

PEUGEOT declina toda
responsabilidad relacionada con los
gastos ocasionados por la reparación
del vehículo o con los falllos de
funcionamiento resultantes de la
instalación de accesorios auxiliares
no suministrados, no recomendados
por la Red PEUGEOT y no instalados
según sus prescripciones, en
particular, cuando el consumo
del conjunto de los aparatos
suplementarios conectados supera los
10 miliamperios. A la atención de los profesionales:
para acceder a la información
completa de los fusibles y relés,
consulte la esquemática de los
"Métodos" en la Red. Antes de sustituir un fusible, es
necesario conocer la causa del
incidente y solucionarlo.


- Utilice las pinzas.

123
AYUDA RÁPID
A
7

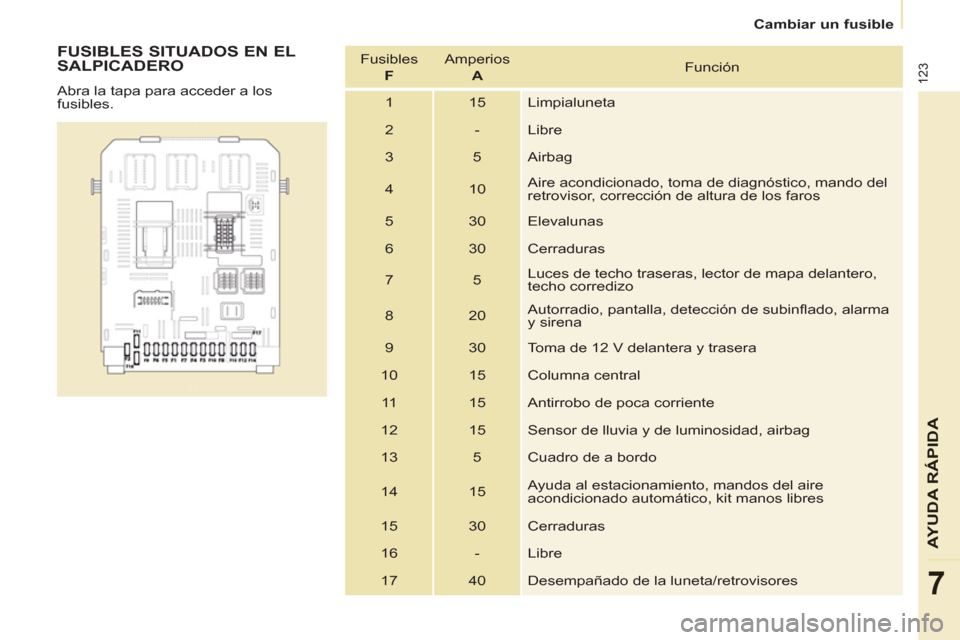

Cambiar un fusible

FUSIBLES SITUADOS EN EL
SALPICADERO
Abra la tapa para acceder a los
fusibles. Fusibles
F Amperios
A Función
1 15 Limpialuneta
2 - Libre
3 5 Airbag
4 10 Aire acondicionado, toma de diagnóstico, mando del
retrovisor, corrección de altura de los faros
5 30 Elevalunas
6 30 Cerraduras
7 5 Luces de techo traseras, lector de mapa delantero,
techo corredizo
8 20 Autorradio, pantalla, detección de subinfl ado, alarma
y sirena
9 30 Toma de 12 V delantera y trasera
10 15 Columna central
11 15 Antirrobo de poca corriente
12 15 Sensor de lluvia y de luminosidad, airbag
13 5 Cuadro de a bordo
14 15 Ayuda al estacionamiento, mandos del aire
acondicionado automático, kit manos libres
15 30 Cerraduras
16 - Libre
17 40 Desempañado de la luneta/retrovisores

124


Cambiar un fusible



FUSIBLES DEL HABITÁCULO

Fusibles
F
Amperios
A
Función
1 - Libre
2 20 Asientos calefactados
3 - Libre
4 15 Relé de los retrovisores abatibles
5 15 Relé de la toma para equipamiento frigorífi co


FUSIBLES DE REMOLCADO/
ENGANCHE REMOLQUE/
CARROCERÍA/SUELO DE LA
CABINA
Las denominaciones indicadas sólo
son orientativas, ya que esta caja
suplementaria responde a otros datos
que dependen del transformador de
carrocería cuyo manual de empleo no
sirve como soporte técnico.
Fusibles
F
Amperios
A
Función
1 15 Libre
2 15 Relé del contacto, generador opcional
3 15 Alimentación de 12 V remolque
4 15 Alimentación permanente para los transformadores
5 40 Luces de emergencia

125
AYUDA RÁPID
A
7
Cambiar un fusible

FUSIBLES SITUADOS EN EL
COMPARTIMENTO MOTOR
Después de abrir el capó,
desenganche y desplace el cajetín
para acceder a los fusibles. Fusibles
F
Amperios
A
Función
1 20 Control motor
2 15 Claxon
3 10 Bomba de lavaparabrisas y lavaluneta
4 20 Bomba de lavafaros
5 15 Partes del motor
6 10 Sensor de ángulo del volante, ESP
7 10 Contactor de freno, contactor de embrague
8 25 Motor de arranque
9 10 Motor de corrección de altura de los faros, caja de
gestión de parque
10 30 Partes del motor
11 40 Libre
12 30 Limpiaparabrisas
13 40 Caja de servicio inteligente
14 30 Bomba
15 10 Luz de carretera derecha
16 10 Luz de carretera izquierda
17 15 Luz de cruce derecha
18 15 Luz de cruce izquierda

126

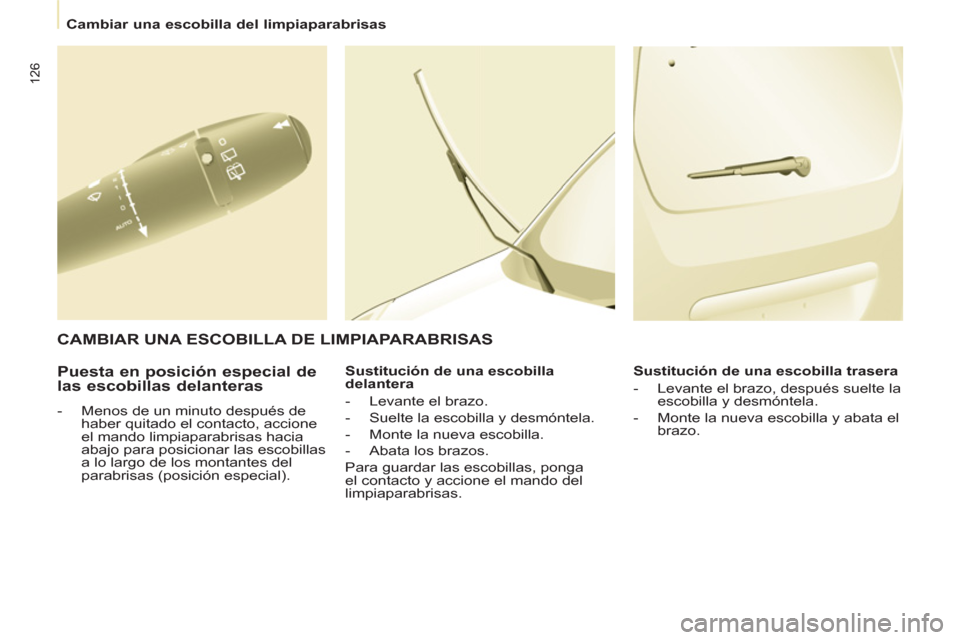

Cambiar una escobilla del limpiaparabrisas



Puesta en posición especial de
las escobillas delanteras


- Menos de un minuto después de
haber quitado el contacto, accione
el mando limpiaparabrisas hacia
abajo para posicionar las escobillas
a lo largo de los montantes del
parabrisas (posición especial).
Sustitución de una escobilla
delantera


- Levante el brazo.

- Suelte la escobilla y desmóntela.

- Monte la nueva escobilla.

- Abata los brazos.
Para guardar las escobillas, ponga
el contacto y accione el mando del
limpiaparabrisas.
Sustitución de una escobilla trasera


- Levante el brazo, después suelte la
escobilla y desmóntela.

- Monte la nueva escobilla y abata el
brazo.



CAMBIAR UNA ESCOBILLA DE LIMPIAPARABRISAS

127
AYUDA RÁPID
A
7
Remolcar su vehículo

Sin elevación (con las cuatro
ruedas en el suelo)
Siempre debe utilizar una barra de
remolcado.

REMOLCADO
Por la parte delantera



- Suelte la tapa, presionando en la
parte inferior de la misma.

- Enrosque la anilla amovible de
remolcado hasta el tope.



Por la parte trasera



- Suelte la tapa sirviéndose de una
moneda o de la parte plana de la
anilla de remolcado.

- Enrosque la anilla amovible de
remolcado hasta el tope.

Al remolcar con el motor parado,
no hay asistencia de frenada ni de
dirección.


Con elevación (2 ruedas en el
suelo únicamente)
Es preferible levantar el vehículo con
un útil de elevación profesional. La anilla de remolcado está en la caja
de herramientas, situada debajo del
asiento derecho.
Vehículos con caja de velocidades
mecánica (versión diesel)
En los vehículos equipados con
caja de velocidades mecánica, es
necesario que la palanca de cambios
esté en punto muerto. No respetar
esta particularidad puede con llevar
el deterioro de algunos órganos del
sistema de frenos y la ausencia de
asistencia a la frenada al arrancar el
motor.

128

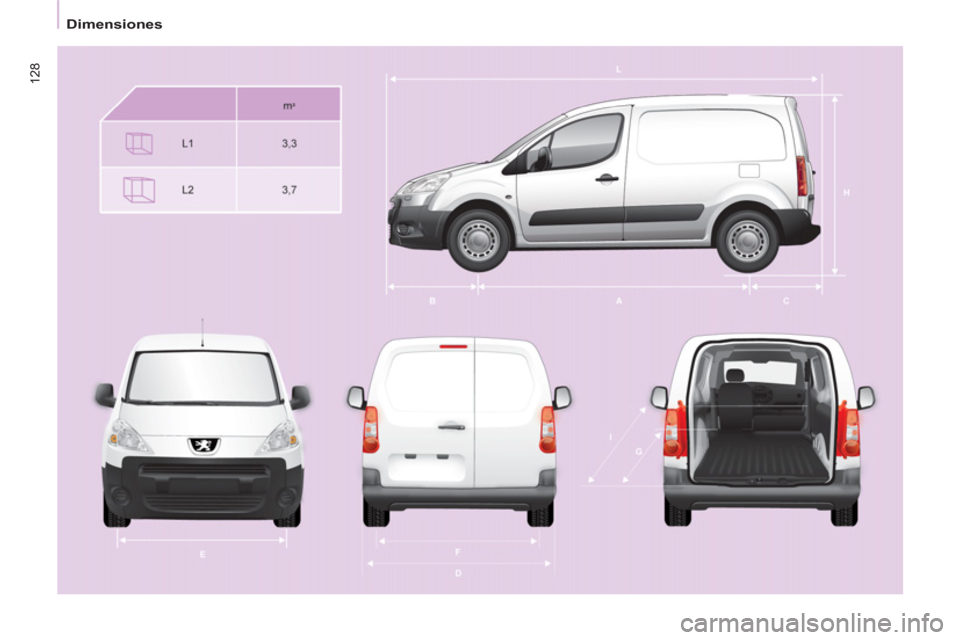

Dimensiones
