Peugeot Partner 2019 Manuale del proprietario (in Italian)

89

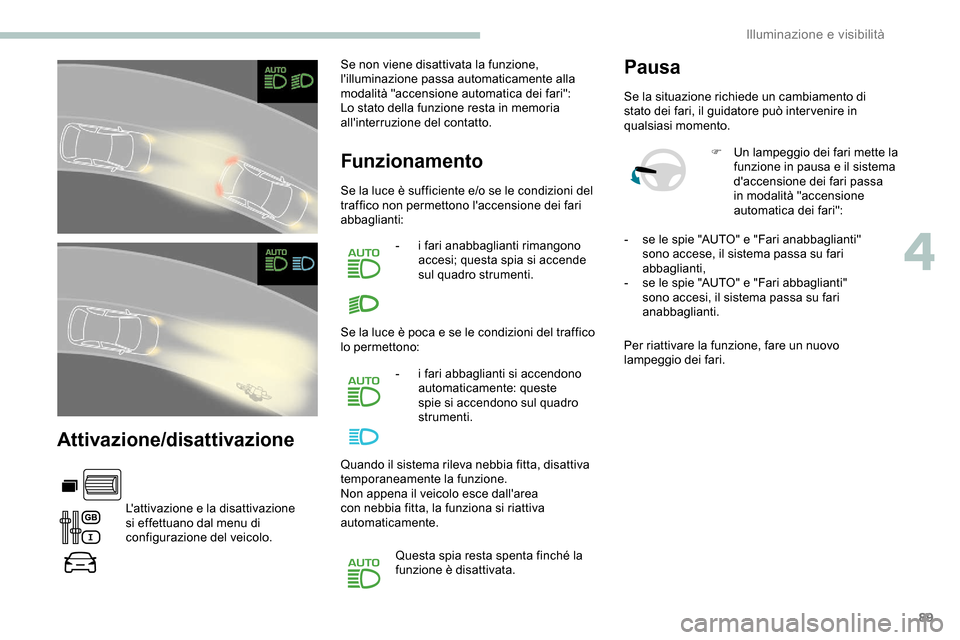

Attivazione/disattivazione
L'attivazione e la disattivazione
si effettuano dal menu di
configurazione del veicolo.Se non viene disattivata la funzione,
l'illuminazione passa automaticamente alla
modalità "accensione automatica dei fari":
Lo stato della funzione resta in memoria
all'interruzione del contatto.
Funzionamento
Se la luce è sufficiente e/o se le condizioni del
traffico non permettono l'accensione dei fari
abbaglianti:
-
i

fari anabbaglianti rimangono
accesi; questa spia si accende
sul quadro strumenti.
Se la luce è poca e se le condizioni del traffico
lo permettono: -

i f
ari abbaglianti si accendono
automaticamente: queste
spie si accendono sul quadro
strumenti.
Quando il sistema rileva nebbia fitta, disattiva
temporaneamente la funzione.
Non appena il veicolo esce dall'area
con nebbia fitta, la funziona si riattiva
automaticamente. Questa spia resta spenta finché la
funzione è disattivata.
Pausa
Se la situazione richiede un cambiamento di
stato dei fari, il guidatore può inter venire in
qualsiasi momento. F

U
n lampeggio dei fari mette la
funzione in pausa e il sistema
d'accensione dei fari passa
in modalità "accensione
automatica dei fari":
Per riattivare la funzione, fare un nuovo
lampeggio dei fari. -

s
e le spie "AUTO" e "Fari anabbaglianti"
sono accese, il sistema passa su fari
abbaglianti,
-

s
e le spie "AUTO" e "Fari abbaglianti"
sono accesi, il sistema passa su fari
anabbaglianti.
4
Illuminazione e visibilità

90

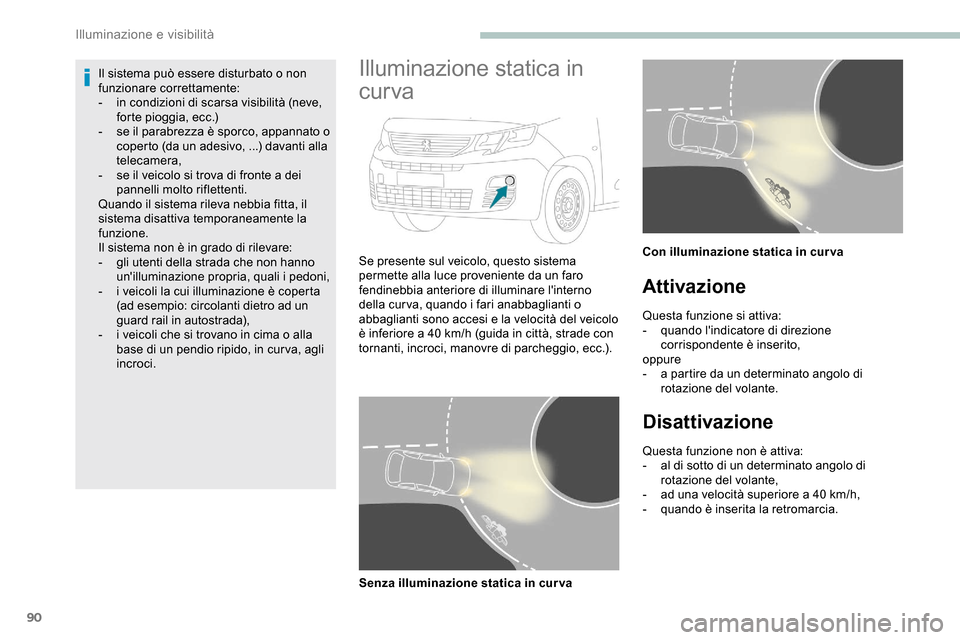

Il sistema può essere disturbato o non
funzionare correttamente:
-
i
n condizioni di scarsa visibilità (neve,
forte pioggia, ecc.)
-

s
e il parabrezza è sporco, appannato o
coperto (da un adesivo, ...) davanti alla
telecamera,
-

s
e il veicolo si trova di fronte a dei
pannelli molto riflettenti.
Quando il sistema rileva nebbia fitta, il
sistema disattiva temporaneamente la
funzione.
Il sistema non è in grado di rilevare:
-

g
li utenti della strada che non hanno
un'illuminazione propria, quali i pedoni,
-

i v
eicoli la cui illuminazione è coperta
(ad esempio: circolanti dietro ad un
guard rail in autostrada),
-

i v
eicoli che si trovano in cima o alla
base di un pendio ripido, in cur va, agli
incroci.Illuminazione statica in
cur va
Se presente sul veicolo, questo sistema
permette alla luce proveniente da un faro
fendinebbia anteriore di illuminare l'interno
della curva, quando i fari anabbaglianti o
abbaglianti sono accesi e la velocità del veicolo
è inferiore a 40
km/h (guida in città, strade con
tornanti, incroci, manovre di parcheggio, ecc.).
Senza illuminazione statica in curva Con illuminazione statica in curva
Attivazione
Questa funzione si attiva:
-
q uando l'indicatore di direzione
corrispondente è inserito,
oppure
-

a p
artire da un determinato angolo di
rotazione del volante.
Disattivazione
Questa funzione non è attiva:
- a l di sotto di un determinato angolo di
rotazione del volante,
-

a
d una velocità superiore a 40 km/h,
-
q

uando è inserita la retromarcia.
Illuminazione e visibilità

91

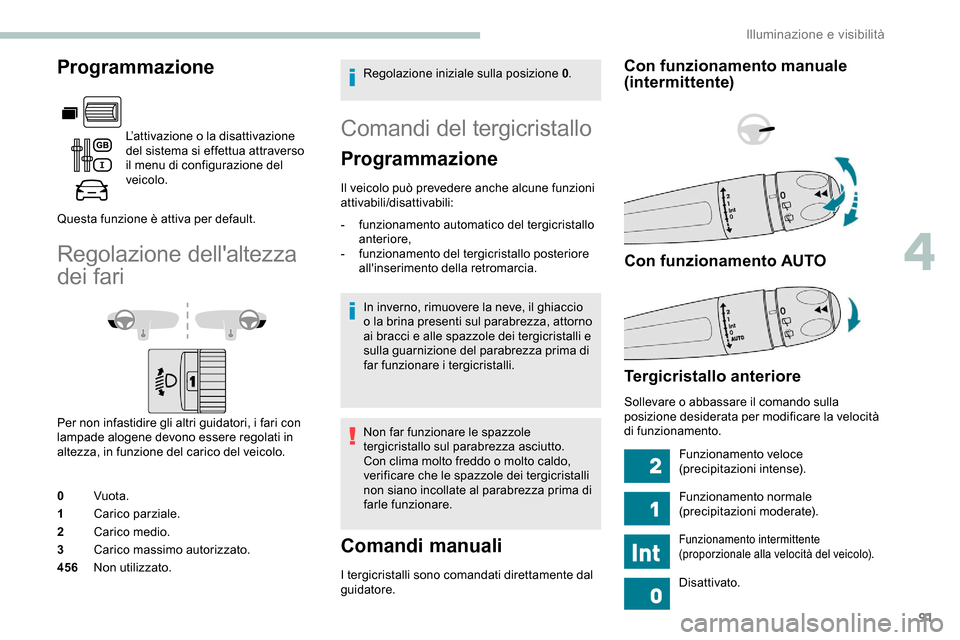

Programmazione
L’attivazione o la disattivazione
del sistema si effettua attraverso
il menu di configurazione del
veicolo.
Questa funzione è attiva per default.
Regolazione dell'altezza
dei fari
Per non infastidire gli altri guidatori, i fari con
lampade alogene devono essere regolati in
altezza, in funzione del carico del veicolo.
0 Vuota.
1 Carico parziale.
2 Carico medio.
3 Carico massimo autorizzato.
456 Non utilizzato. Regolazione iniziale sulla posizione 0
.
Comandi del tergicristallo
Programmazione
Il veicolo può prevedere anche alcune funzioni
attivabili/disattivabili:
-

f
unzionamento automatico del tergicristallo
anteriore,
-

f
unzionamento del tergicristallo posteriore
all'inserimento della retromarcia.
In inverno, rimuovere la neve, il ghiaccio
o la brina presenti sul parabrezza, attorno
ai bracci e alle spazzole dei tergicristalli e
sulla guarnizione del parabrezza prima di
far funzionare i tergicristalli.
Non far funzionare le spazzole
tergicristallo sul parabrezza asciutto.
Con clima molto freddo o molto caldo,
verificare che le spazzole dei tergicristalli
non siano incollate al parabrezza prima di
farle funzionare.
Comandi manuali
I tergicristalli sono comandati direttamente dal
guidatore.
Con funzionamento manuale
(intermittente)
Con funzionamento AUTO
Tergicristallo anteriore
Sollevare o abbassare il comando sulla
posizione desiderata per modificare la velocità
di funzionamento. Funzionamento veloce
(precipitazioni intense).
Funzionamento normale
(precipitazioni moderate).
Funzionamento intermittente
(proporzionale alla velocità del veicolo).
Disattivato.
4
Illuminazione e visibilità

92

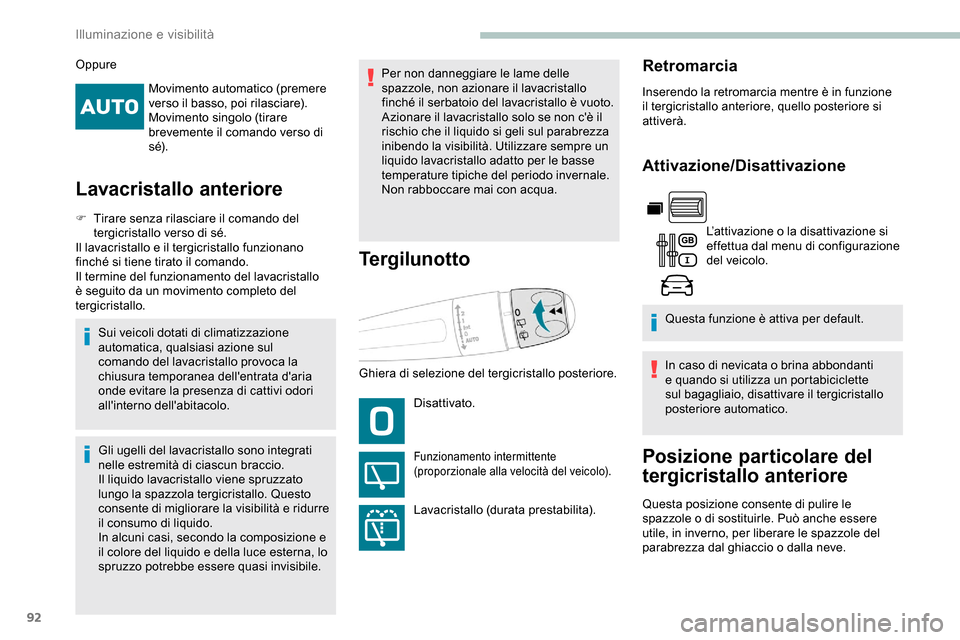

Movimento automatico (premere
verso il basso, poi rilasciare).
Movimento singolo (tirare
brevemente il comando verso di
s é).
Lavacristallo anteriore
F Tirare senza rilasciare il comando del tergicristallo verso di sé.
Il lavacristallo e il tergicristallo funzionano
finché si tiene tirato il comando.
Il termine del funzionamento del lavacristallo
è seguito da un movimento completo del
tergicristallo.
Sui veicoli dotati di climatizzazione
automatica, qualsiasi azione sul
comando del lavacristallo provoca la
chiusura temporanea dell'entrata d'aria
onde evitare la presenza di cattivi odori
all'interno dell'abitacolo.
Gli ugelli del lavacristallo sono integrati
nelle estremità di ciascun braccio.
Il liquido lavacristallo viene spruzzato
lungo la spazzola tergicristallo. Questo
consente di migliorare la visibilità e ridurre
il consumo di liquido.
In alcuni casi, secondo la composizione e
il colore del liquido e della luce esterna, lo
spruzzo potrebbe essere quasi invisibile. Per non danneggiare le lame delle
spazzole, non azionare il lavacristallo
finché il serbatoio del lavacristallo è vuoto.
Azionare il lavacristallo solo se non c'è il
rischio che il liquido si geli sul parabrezza
inibendo la visibilità. Utilizzare sempre un
liquido lavacristallo adatto per le basse
temperature tipiche del periodo invernale.
Non rabboccare mai con acqua.
Tergilunotto
Ghiera di selezione del tergicristallo posteriore.
Disattivato.
Funzionamento intermittente
(proporzionale alla velocità del veicolo).
Lavacristallo (durata prestabilita).
Retromarcia
Inserendo la retromarcia mentre è in funzione
il tergicristallo anteriore, quello posteriore si
attiverà.
Attivazione/Disattivazione
L’attivazione o la disattivazione si
effettua dal menu di configurazione
del veicolo.
Questa funzione è attiva per default.
In caso di nevicata o brina abbondanti
e quando si utilizza un portabiciclette
sul bagagliaio, disattivare il tergicristallo
posteriore automatico.
Posizione particolare del
tergicristallo anteriore
Questa posizione consente di pulire le
spazzole o di sostituirle. Può anche essere
utile, in inverno, per liberare le spazzole del
parabrezza dal ghiaccio o dalla neve.
Oppure
Illuminazione e visibilità

93

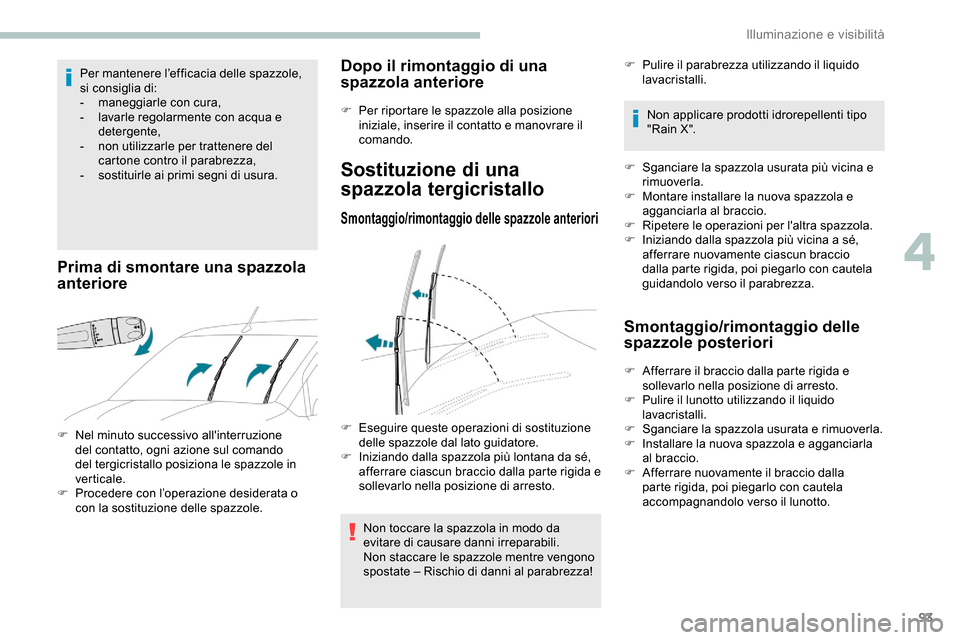

Per mantenere l’efficacia delle spazzole,
si consiglia di:
-
m
aneggiarle con cura,
-

l
avarle regolarmente con acqua e
detergente,
-

n
on utilizzarle per trattenere del
cartone contro il parabrezza,
-

s
ostituirle ai primi segni di usura.
Prima di smontare una spazzola
anteriore
F Nel minuto successivo all'interruzione del contatto, ogni azione sul comando
del tergicristallo posiziona le spazzole in
verticale.
F

P
rocedere con l’operazione desiderata o
con la sostituzione delle spazzole.
Dopo il rimontaggio di una
spazzola anteriore
F Per riportare le spazzole alla posizione iniziale, inserire il contatto e manovrare il
comando.
Sostituzione di una
spazzola tergicristallo
Smontaggio/rimontaggio delle spazzole anteriori
Non toccare la spazzola in modo da
evitare di causare danni irreparabili.
Non staccare le spazzole mentre vengono
spostate – Rischio di danni al parabrezza! F

P
ulire il parabrezza utilizzando il liquido
lavacristalli.
Non applicare prodotti idrorepellenti tipo
" Rain X ".
F
S
ganciare la spazzola usurata più vicina e
rimuoverla.
F
M
ontare installare la nuova spazzola e
agganciarla al braccio.
F
R
ipetere le operazioni per l'altra spazzola.
F
I
niziando dalla spazzola più vicina a sé,
afferrare nuovamente ciascun braccio
dalla parte rigida, poi piegarlo con cautela
guidandolo verso il parabrezza.
Smontaggio/rimontaggio delle
spazzole posteriori
F Afferrare il braccio dalla parte rigida e sollevarlo nella posizione di arresto.
F

P
ulire il lunotto utilizzando il liquido
lavacristalli.
F

S
ganciare la spazzola usurata e rimuoverla.
F

I
nstallare la nuova spazzola e agganciarla
al braccio.
F

A
fferrare nuovamente il braccio dalla
parte rigida, poi piegarlo con cautela
accompagnandolo verso il lunotto.
F

E

seguire queste operazioni di sostituzione
delle spazzole dal lato guidatore.
F

I

niziando dalla spazzola più lontana da sé,
afferrare ciascun braccio dalla parte rigida e
sollevarlo nella posizione di arresto.
4
Illuminazione e visibilità

94

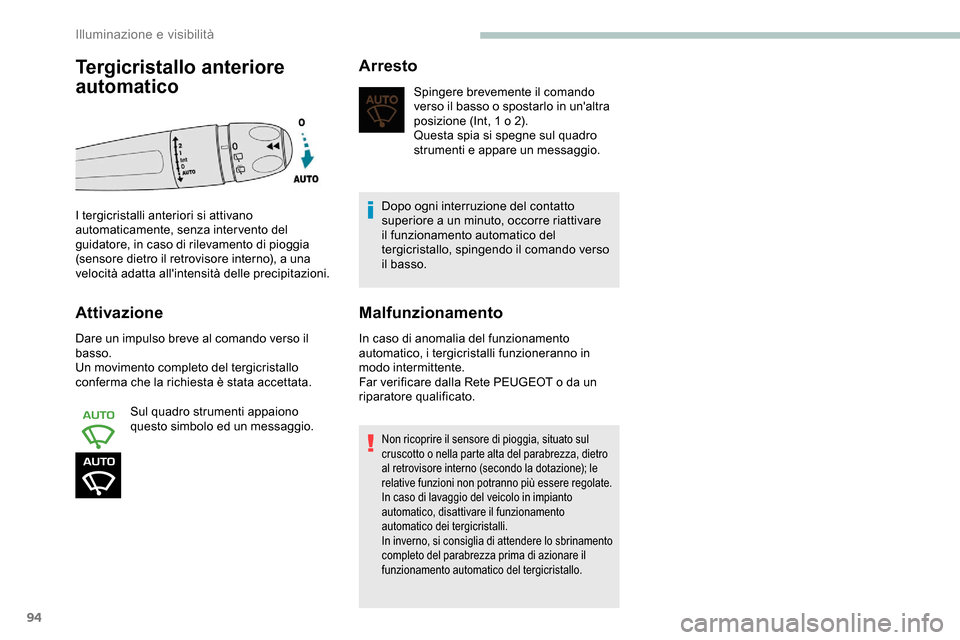

Attivazione
Dare un impulso breve al comando verso il
basso.
Un movimento completo del tergicristallo
conferma che la richiesta è stata accettata.Sul quadro strumenti appaiono
questo simbolo ed un messaggio.
Arresto
Spingere brevemente il comando
verso il basso o spostarlo in un'altra
posizione (Int, 1 o 2).
Questa spia si spegne sul quadro
strumenti e appare un messaggio.
Dopo ogni interruzione del contatto
superiore a un minuto, occorre riattivare
il funzionamento automatico del
tergicristallo, spingendo il comando verso
il basso.
Malfunzionamento
In caso di anomalia del funzionamento
automatico, i tergicristalli funzioneranno in
modo intermittente.
Far verificare dalla Rete PEUGEOT o da un
riparatore qualificato.
Non ricoprire il sensore di pioggia, situato sul
cruscotto o nella parte alta del parabrezza, dietro
al retrovisore interno (secondo la dotazione); le
relative funzioni non potranno più essere regolate.
In caso di lavaggio del veicolo in impianto
automatico, disattivare il funzionamento
automatico dei tergicristalli.
In inverno, si consiglia di attendere lo sbrinamento
completo del parabrezza prima di azionare il
funzionamento automatico del tergicristallo.
Tergicristallo anteriore
automatico
I tergicristalli anteriori si attivano
automaticamente, senza intervento del
guidatore, in caso di rilevamento di pioggia
(sensore dietro il retrovisore interno), a una
velocità adatta all'intensità delle precipitazioni.
Illuminazione e visibilità

95

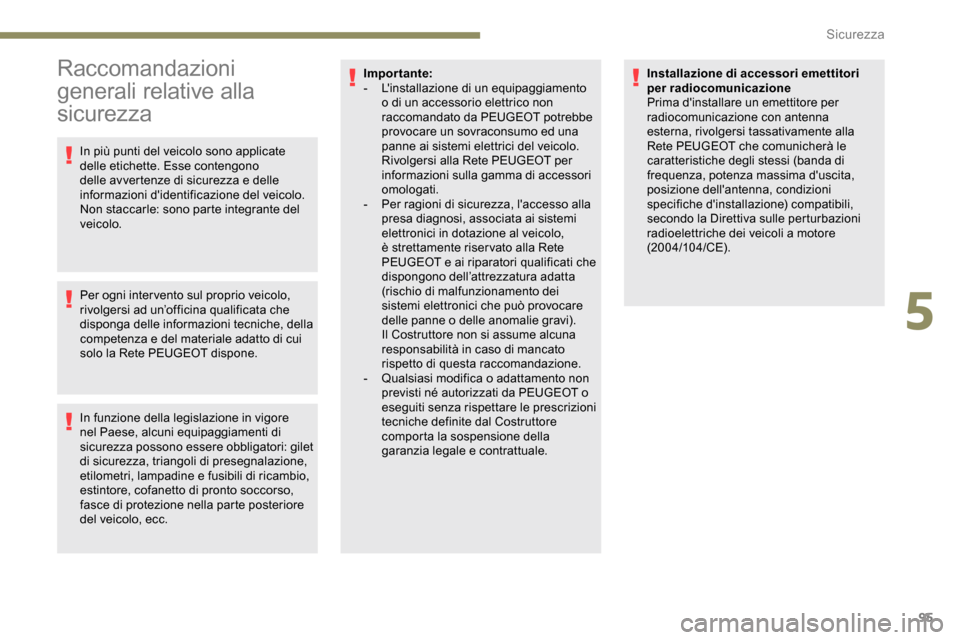

Raccomandazioni
generali relative alla
sicurezza
In più punti del veicolo sono applicate
delle etichette. Esse contengono
delle avvertenze di sicurezza e delle
informazioni d'identificazione del veicolo.
Non staccarle: sono parte integrante del
veicolo.
Per ogni inter vento sul proprio veicolo,
rivolgersi ad un’officina qualificata che
disponga delle informazioni tecniche, della
competenza e del materiale adatto di cui
solo la Rete PEUGEOT dispone.
In funzione della legislazione in vigore
nel Paese, alcuni equipaggiamenti di
sicurezza possono essere obbligatori: gilet
di sicurezza, triangoli di presegnalazione,
etilometri, lampadine e fusibili di ricambio,
estintore, cofanetto di pronto soccorso,
fasce di protezione nella parte posteriore
del veicolo, ecc.Impor tante:
-
L

'installazione di un equipaggiamento
o di un accessorio elettrico non
raccomandato da PEUGEOT potrebbe
provocare un sovraconsumo ed una
panne ai sistemi elettrici del veicolo.
Rivolgersi alla Rete PEUGEOT per
informazioni sulla gamma di accessori
omologati.
-

Pe
r ragioni di sicurezza, l'accesso alla
presa diagnosi, associata ai sistemi
elettronici in dotazione al veicolo,
è strettamente riser vato alla Rete
PEUGEOT e ai riparatori qualificati che
dispongono dell’attrezzatura adatta
(rischio di malfunzionamento dei
sistemi elettronici che può provocare
delle panne o delle anomalie gravi).
Il Costruttore non si assume alcuna
responsabilità in caso di mancato
rispetto di questa raccomandazione.
-

Q
ualsiasi modifica o adattamento non
previsti né autorizzati da PEUGEOT o
eseguiti senza rispettare le prescrizioni
tecniche definite dal Costruttore
comporta la sospensione della
garanzia legale e contrattuale. Installazione di accessori emettitori
per radiocomunicazione
Prima d'installare un emettitore per
radiocomunicazione con antenna
esterna, rivolgersi tassativamente alla
Rete PEUGEOT che comunicherà le
caratteristiche degli stessi (banda di
frequenza, potenza massima d'uscita,
posizione dell'antenna, condizioni
specifiche d'installazione) compatibili,
secondo la Direttiva sulle perturbazioni
radioelettriche dei veicoli a motore
(2004/104/CE).
5
Sicurezza

96

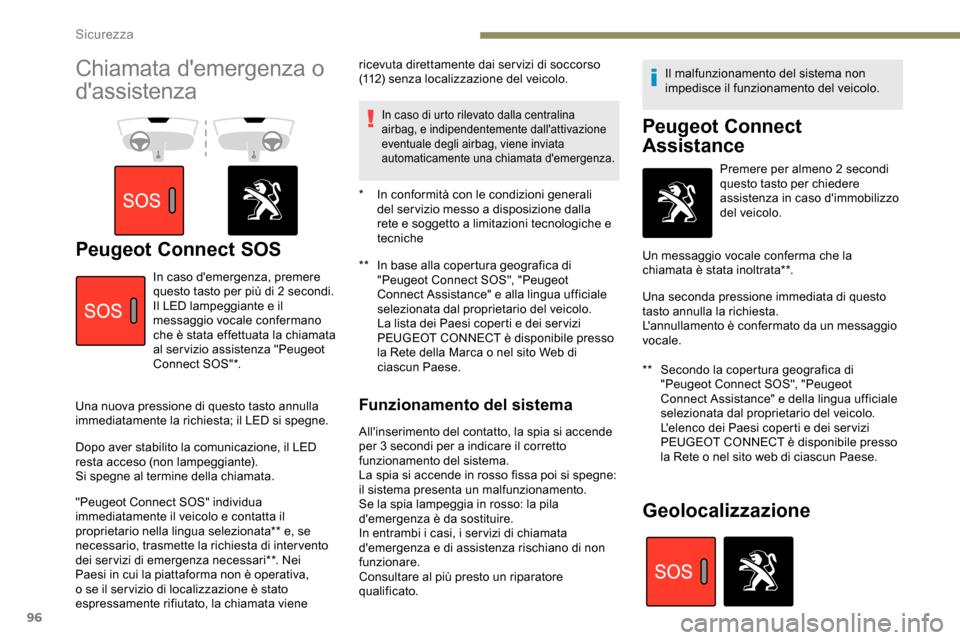

Chiamata d'emergenza o
d'assistenza
Peugeot Connect SOS** In base alla copertura geografica di "Peugeot Connect SOS", "Peugeot
Connect Assistance" e alla lingua ufficiale
selezionata dal proprietario del veicolo.
La lista dei Paesi coperti e dei ser vizi
PEUGEOT CONNECT è disponibile presso
la Rete della Marca o nel sito Web di
ciascun Paese.
In caso d'emergenza, premere
questo tasto per più di 2

secondi.
Il LED lampeggiante e il
messaggio vocale confermano
che è stata effettuata la chiamata
al ser vizio assistenza "Peugeot
Connect SOS"*.
Una nuova pressione di questo tasto annulla
immediatamente la richiesta; il LED si spegne.
Dopo aver stabilito la comunicazione, il LED
resta acceso (non lampeggiante).
Si spegne al termine della chiamata.
"Peugeot Connect SOS" individua
immediatamente il veicolo e contatta il
proprietario nella lingua selezionata** e, se
necessario, trasmette la richiesta di inter vento
dei servizi di emergenza necessari**. Nei
Paesi in cui la piattaforma non è operativa,
o se il ser vizio di localizzazione è stato
espressamente rifiutato, la chiamata viene
In caso di urto rilevato dalla centralina
airbag, e indipendentemente dall'attivazione
eventuale degli airbag, viene inviata
automaticamente una chiamata d'emergenza.
Funzionamento del sistema
All'inserimento del contatto, la spia si accende
per 3 secondi per a indicare il corretto
funzionamento del sistema.
La spia si accende in rosso fissa poi si spegne:
il sistema presenta un malfunzionamento.
Se la spia lampeggia in rosso: la pila
d'emergenza è da sostituire.
In entrambi i casi, i ser vizi di chiamata
d'emergenza e di assistenza rischiano di non
funzionare.
Consultare al più presto un riparatore
qualificato. Il malfunzionamento del sistema non
impedisce il funzionamento del veicolo.
Peugeot Connect
Assistance
* In conformità con le condizioni generali
del ser vizio messo a disposizione dalla
rete e soggetto a limitazioni tecnologiche e
tecniche
**

Sec
ondo la copertura geografica di
"Peugeot Connect SOS", "Peugeot
Connect Assistance" e della lingua ufficiale
selezionata dal proprietario del veicolo.
L'elenco dei Paesi coperti e dei ser vizi
PEUGEOT CONNECT è disponibile presso
la Rete o nel sito web di ciascun Paese. Premere per almeno 2


secondi
questo tasto per chiedere
assistenza in caso d'immobilizzo
del veicolo.
Un messaggio vocale conferma che la
chiamata è stata inoltrata**.
Una seconda pressione immediata di questo
tasto annulla la richiesta.
L'annullamento è confermato da un messaggio
vocale.
Geolocalizzazione
ricevuta direttamente dai ser vizi di soccorso
(112) senza localizzazione del veicolo.
Sicurezza

97

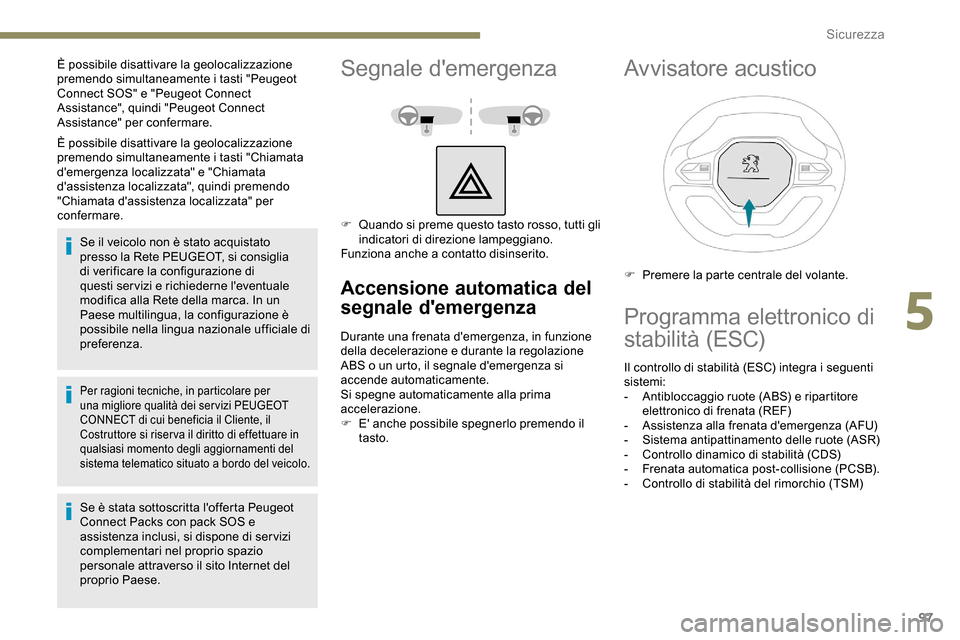

È possibile disattivare la geolocalizzazione
premendo simultaneamente i tasti "Chiamata
d'emergenza localizzata" e "Chiamata
d'assistenza localizzata", quindi premendo
"Chiamata d'assistenza localizzata" per
confermare.Se il veicolo non è stato acquistato
presso la Rete PEUGEOT, si consiglia
di verificare la configurazione di
questi ser vizi e richiederne l'eventuale
modifica alla Rete della marca. In un
Paese multilingua, la configurazione è
possibile nella lingua nazionale ufficiale di
preferenza.
Per ragioni tecniche, in particolare per
una migliore qualità dei ser vizi PEUGEOT
CONNECT di cui beneficia il Cliente, il
Costruttore si riser va il diritto di effettuare in
qualsiasi momento degli aggiornamenti del
sistema telematico situato a bordo del veicolo.
È possibile disattivare la geolocalizzazione
premendo simultaneamente i tasti "Peugeot
Connect SOS" e "Peugeot Connect
Assistance", quindi "Peugeot Connect
Assistance" per confermare.
Se è stata sottoscritta l'offerta Peugeot
Connect Packs con pack SOS e
assistenza inclusi, si dispone di ser vizi
complementari nel proprio spazio
personale attraverso il sito Internet del
proprio Paese.Segnale d'emergenza
F Quando si preme questo tasto rosso, tutti gli indicatori di direzione lampeggiano.
Funziona anche a contatto disinserito.
Accensione automatica del
segnale d'emergenza
Durante una frenata d'emergenza, in funzione
della decelerazione e durante la regolazione
ABS o un urto, il segnale d'emergenza si
accende automaticamente.
Si spegne automaticamente alla prima
accelerazione.
F

E
' anche possibile spegnerlo premendo il
tasto.
Avvisatore acustico
F Premere la parte centrale del volante.
Programma elettronico di
stabilità (ESC)
Il controllo di stabilità (ESC) integra i seguenti
sistemi:
-
A

ntibloccaggio ruote (ABS) e ripartitore
elettronico di frenata (REF)
-

A
ssistenza alla frenata d'emergenza (AFU)
-
S

istema antipattinamento delle ruote (ASR)
-
C

ontrollo dinamico di stabilità (CDS)
-

F
renata automatica post-collisione (PCSB).
-

C
ontrollo di stabilità del rimorchio (TSM)
5
Sicurezza

98

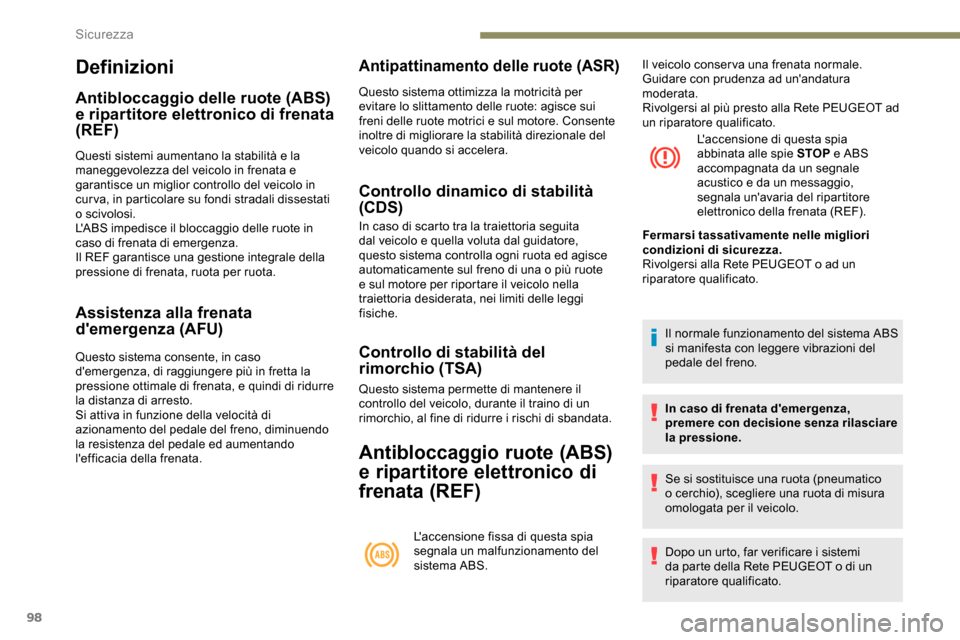

Definizioni
Antibloccaggio delle ruote (ABS)
e ripartitore elettronico di frenata
(REF)
Questi sistemi aumentano la stabilità e la
maneggevolezza del veicolo in frenata e
garantisce un miglior controllo del veicolo in
cur va, in particolare su fondi stradali dissestati
o scivolosi.
L'ABS impedisce il bloccaggio delle ruote in
caso di frenata di emergenza.
Il REF garantisce una gestione integrale della
pressione di frenata, ruota per ruota.
Assistenza alla frenata
d'emergenza (AFU)
Questo sistema consente, in caso
d'emergenza, di raggiungere più in fretta la
pressione ottimale di frenata, e quindi di ridurre
la distanza di arresto.
Si attiva in funzione della velocità di
azionamento del pedale del freno, diminuendo
la resistenza del pedale ed aumentando
l'efficacia della frenata.
Antipattinamento delle ruote (ASR)
Questo sistema ottimizza la motricità per
evitare lo slittamento delle ruote: agisce sui
freni delle ruote motrici e sul motore. Consente
inoltre di migliorare la stabilità direzionale del
veicolo quando si accelera.
Controllo dinamico di stabilità
(CDS)
In caso di scarto tra la traiettoria seguita
dal veicolo e quella voluta dal guidatore,
questo sistema controlla ogni ruota ed agisce
automaticamente sul freno di una o più ruote
e sul motore per riportare il veicolo nella
traiettoria desiderata, nei limiti delle leggi
fisiche.
Controllo di stabilità del
rimorchio (TSA)
Questo sistema permette di mantenere il
controllo del veicolo, durante il traino di un
rimorchio, al fine di ridurre i rischi di sbandata.
Antibloccaggio ruote (ABS)
e ripartitore elettronico di
frenata (REF)
L'accensione fissa di questa spia
segnala un malfunzionamento del
sistema ABS.L'accensione di questa spia
abbinata alle spie STOP
e ABS
accompagnata da un segnale
acustico e da un messaggio,
segnala un'avaria del ripartitore
elettronico della frenata (REF).
Fermarsi tassativamente nelle migliori
condizioni di sicurezza.
Rivolgersi alla Rete PEUGEOT o ad un
riparatore qualificato.
Il normale funzionamento del sistema ABS
si manifesta con leggere vibrazioni del
pedale del freno.
In caso di frenata d'emergenza,
premere con decisione senza rilasciare
la pressione.
Se si sostituisce una ruota (pneumatico
o cerchio), scegliere una ruota di misura
omologata per il veicolo.
Dopo un urto, far verificare i sistemi
da parte della Rete PEUGEOT o di un
riparatore qualificato.
Il veicolo conser va una frenata normale.
Guidare con prudenza ad un'andatura
moderata.
Rivolgersi al più presto alla Rete PEUGEOT ad
un riparatore qualificato.
Sicurezza
