129

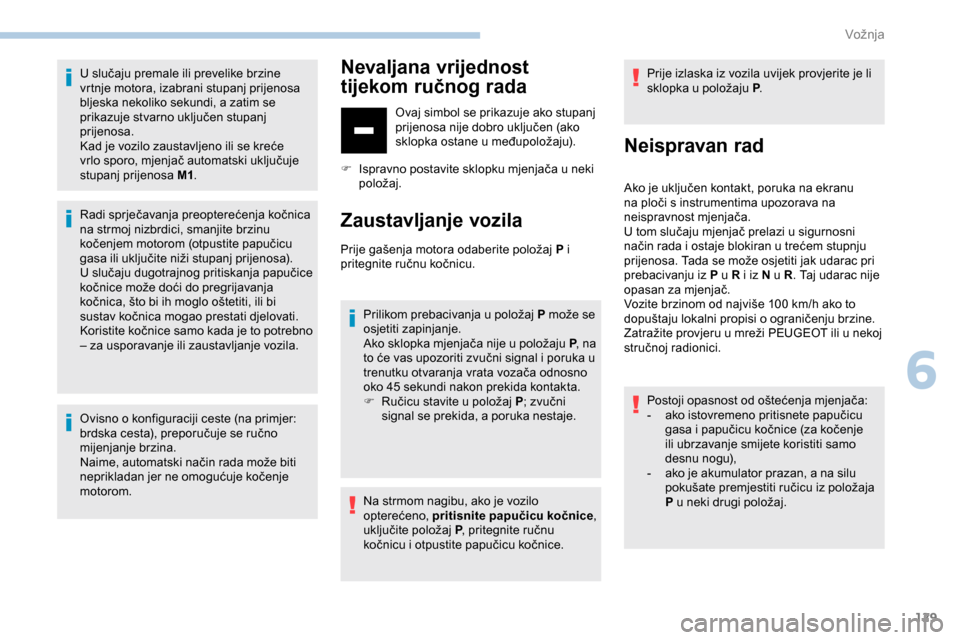

U slučaju premale ili prevelike brzine
vrtnje motora, izabrani stupanj prijenosa
bljeska nekoliko sekundi, a zatim se
prikazuje stvarno uključen stupanj
prijenosa.
Kad je vozilo zaustavljeno ili se kreće
vrlo sporo, mjenjač automatski uključuje
stupanj prijenosa M1.
Radi sprječavanja preopterećenja kočnica
na strmoj nizbrdici, smanjite brzinu
kočenjem motorom (otpustite papučicu
gasa ili uključite niži stupanj prijenosa).
U slučaju dugotrajnog pritiskanja papučice
kočnice može doći do pregrijavanja
kočnica, što bi ih moglo oštetiti, ili bi
sustav kočnica mogao prestati djelovati.
Koristite kočnice samo kada je to potrebno
– za usporavanje ili zaustavljanje vozila.
Ovisno o konfiguraciji ceste (na primjer:
brdska cesta), preporučuje se ručno
mijenjanje brzina.
Naime, automatski način rada može biti
neprikladan jer ne omogućuje kočenje
motorom.Nevaljana vrijednost
tijekom ručnog rada
Ovaj simbol se prikazuje ako stupanj
prijenosa nije dobro uključen (ako
sklopka ostane u međupoložaju).
F
I
spravno postavite sklopku mjenjača u neki
položaj.
Zaustavljanje vozila
Prije gašenja motora odaberite položaj P i
pritegnite ručnu kočnicu.
Prilikom prebacivanja u položaj P može se
osjetiti zapinjanje.
Ako sklopka mjenjača nije u položaju P , na
to će vas upozoriti zvučni signal i poruka u
trenutku otvaranja vrata vozača odnosno
oko 45
sekundi nakon prekida kontakta.
F
R
učicu stavite u položaj P ; zvučni
signal se prekida, a poruka nestaje.
Na strmom nagibu, ako je vozilo
opterećeno, pritisnite papučicu kočnice ,
uključite položaj P, pritegnite ručnu
kočnicu i otpustite papučicu kočnice. Prije izlaska iz vozila uvijek provjerite je li
sklopka u položaju P
.
Neispravan rad
Ako je uključen kontakt, poruka na ekranu
na ploči s instrumentima upozorava na
neispravnost mjenjača.
U tom slučaju mjenjač prelazi u sigurnosni
način rada i ostaje blokiran u trećem stupnju
prijenosa. Tada se može osjetiti jak udarac pri
prebacivanju iz P u R i iz N u R . Taj udarac nije
opasan za mjenjač.
Vozite brzinom od najviše 100
km/h ako to
dopuštaju lokalni propisi o ograničenju brzine.
Zatražite provjeru u mreži PEUGEOT ili u nekoj
stručnoj radionici.
Postoji opasnost od oštećenja mjenjača:
-
a
ko istovremeno pritisnete papučicu
gasa i papučicu kočnice (za kočenje
ili ubrzavanje smijete koristiti samo
desnu nogu),
-
a
ko je akumulator prazan, a na silu
pokušate premjestiti ručicu iz položaja
P u neki drugi položaj.
6
Vožnja
Page 132 of 312

130

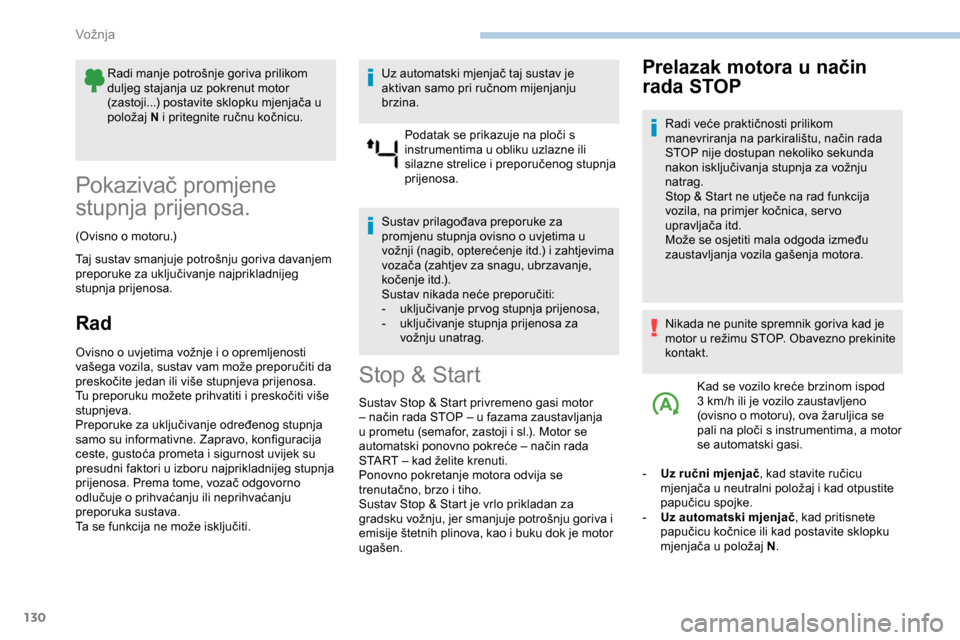

Radi manje potrošnje goriva prilikom
duljeg stajanja uz pokrenut motor
(zastoji...) postavite sklopku mjenjača u
položaj N i pritegnite ručnu kočnicu.
Pokazivač promjene
stupnja prijenosa.
(Ovisno o motoru.)
Taj sustav smanjuje potrošnju goriva davanjem
preporuke za uključivanje najprikladnijeg
stupnja prijenosa.
Rad
Ovisno o uvjetima vožnje i o opremljenosti
vašega vozila, sustav vam može preporučiti da
preskočite jedan ili više stupnjeva prijenosa.
Tu preporuku možete prihvatiti i preskočiti više
stupnjeva.
Preporuke za uključivanje određenog stupnja
samo su informativne. Zapravo, konfiguracija
ceste, gustoća prometa i sigurnost uvijek su
presudni faktori u izboru najprikladnijeg stupnja
prijenosa. Prema tome, vozač odgovorno
odlučuje o prihvaćanju ili neprihvaćanju
preporuka sustava.
Ta se funkcija ne može isključiti. Uz automatski mjenjač taj sustav je
aktivan samo pri ručnom mijenjanju
brzina.
Podatak se prikazuje na ploči s
instrumentima u obliku uzlazne ili
silazne strelice i preporučenog stupnja
prijenosa.
Sustav prilagođava preporuke za
promjenu stupnja ovisno o uvjetima u
vožnji (nagib, opterećenje itd.) i zahtjevima
vozača (zahtjev za snagu, ubrzavanje,
kočenje itd.).
Sustav nikada neće preporučiti:
-
u
ključivanje pr vog stupnja prijenosa,
-
u
ključivanje stupnja prijenosa za
vožnju unatrag.
Stop & Start
Sustav Stop & Start privremeno gasi motor
– način rada STOP – u fazama zaustavljanja
u prometu (semafor, zastoji i sl.). Motor se
automatski ponovno pokreće – način rada
START – kad želite krenuti.
Ponovno pokretanje motora odvija se
trenutačno, brzo i tiho.
Sustav Stop & Start je vrlo prikladan za
gradsku vožnju, jer smanjuje potrošnju goriva i
emisije štetnih plinova, kao i buku dok je motor
ugašen.
Prelazak motora u način
rada STOP
Radi veće praktičnosti prilikom
manevriranja na parkiralištu, način rada
STOP nije dostupan nekoliko sekunda
nakon isključivanja stupnja za vožnju
natrag.
Stop & Start ne utječe na rad funkcija
vozila, na primjer kočnica, ser vo
upravljača itd.
Može se osjetiti mala odgoda između
zaustavljanja vozila gašenja motora.
Nikada ne punite spremnik goriva kad je
motor u režimu STOP. Obavezno prekinite
kontakt.
Kad se vozilo kreće brzinom ispod
3
km/h ili je vozilo zaustavljeno
(ovisno o motoru), ova žaruljica se
pali na ploči s instrumentima, a motor
se automatski gasi.
-
U
z ručni mjenjač , kad stavite ručicu
mjenjača u neutralni položaj i kad otpustite
papučicu spojke.
-
U
z automatski mjenjač , kad pritisnete
papučicu kočnice ili kad postavite sklopku
mjenjača u položaj N .
Vožnja
Page 133 of 312

131

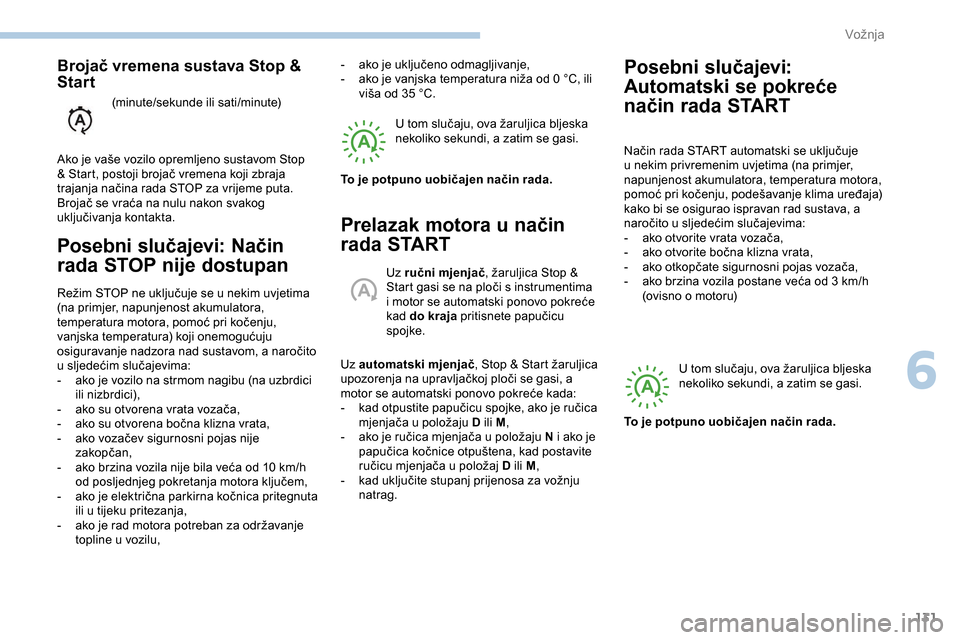

Posebni slučajevi: Način
rada STOP nije dostupan
Režim STOP ne uključuje se u nekim uvjetima
(na primjer, napunjenost akumulatora,
temperatura motora, pomoć pri kočenju,
vanjska temperatura) koji onemogućuju
osiguravanje nadzora nad sustavom, a naročito
u sljedećim slučajevima:
-
a
ko je vozilo na strmom nagibu (na uzbrdici
ili nizbrdici),
-
a
ko su otvorena vrata vozača,
-
a
ko su otvorena bočna klizna vrata,
-
a
ko vozačev sigurnosni pojas nije
zakopčan,
-
a
ko brzina vozila nije bila veća od 10 km/h
od posljednjeg pokretanja motora ključem,
-
a
ko je električna parkirna kočnica pritegnuta
ili u tijeku pritezanja,
-
a
ko je rad motora potreban za održavanje
topline u vozilu, U tom slučaju, ova žaruljica bljeska
nekoliko sekundi, a zatim se gasi.
Prelazak motora u način
rada START
Uz ručni mjenjač
, žaruljica Stop &
Start gasi se na ploči s instrumentima
i motor se automatski ponovo pokreće
kad do kraja pritisnete papučicu
spojke.
Uz automatski mjenjač , Stop & Start žaruljica
upozorenja na upravljačkoj ploči se gasi, a
motor se automatski ponovo pokreće kada:
-
k
ad otpustite papučicu spojke, ako je ručica
mjenjača u položaju D ili M ,
-
a
ko je ručica mjenjača u položaju N i ako je
papučica kočnice otpuštena, kad postavite
ručicu mjenjača u položaj D ili M ,
-
k
ad uključite stupanj prijenosa za vožnju
natrag.
-
a
ko je uključeno odmagljivanje,
-
a
ko je vanjska temperatura niža od 0 °C, ili
viša od 35 °C.
To je potpuno uobičajen način rada.
Brojač vremena sustava Stop &
Start
(minute/sekunde ili sati/minute)
Ako je vaše vozilo opremljeno sustavom Stop
& Start, postoji brojač vremena koji zbraja
trajanja načina rada STOP za vrijeme puta.
Brojač se vraća na nulu nakon svakog
uključivanja kontakta.
Posebni slučajevi:
Automatski se pokreće
način rada START
Način rada START automatski se uključuje
u nekim privremenim uvjetima (na primjer,
napunjenost akumulatora, temperatura motora,
pomoć pri kočenju, podešavanje klima uređaja)
kako bi se osigurao ispravan rad sustava, a
naročito u sljedećim slučajevima:
-
a
ko otvorite vrata vozača,
-
a
ko otvorite bočna klizna vrata,
-
a
ko otkopčate sigurnosni pojas vozača,
-
a
ko brzina vozila postane veća od 3 km/h
(ovisno o motoru)
U tom slučaju, ova žaruljica bljeska
nekoliko sekundi, a zatim se gasi.
To je potpuno uobičajen način rada.
6
Vožnja
Page 134 of 312

132

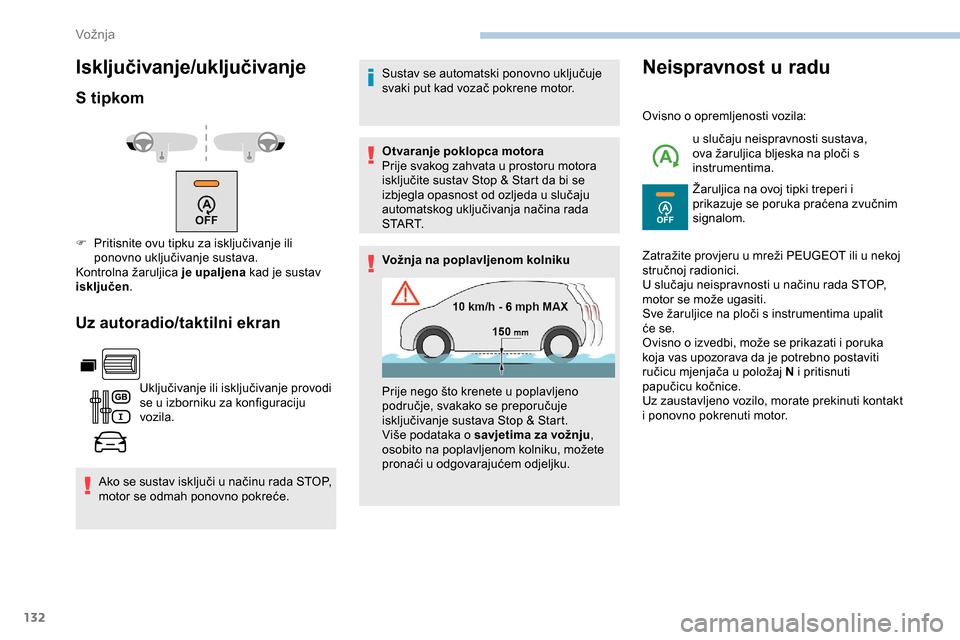

Isključivanje/uključivanje
S tipkom
Uz autoradio/taktilni ekran
Uključivanje ili isključivanje provodi
se u izborniku za konfiguraciju
vozila.
Ako se sustav isključi u načinu rada STOP,
motor se odmah ponovno pokreće. Sustav se automatski ponovno uključuje
svaki put kad vozač pokrene motor.
Otvaranje poklopca motora
Prije svakog zahvata u prostoru motora
isključite sustav Stop & Start da bi se
izbjegla opasnost od ozljeda u slučaju
automatskog uključivanja načina rada
S TA R T.
Vožnja na poplavljenom kolniku
Neispravnost u radu
Ovisno o opremljenosti vozila:
u slučaju neispravnosti sustava,
ova žaruljica bljeska na ploči s
instrumentima.
Žaruljica na ovoj tipki treperi i
prikazuje se poruka praćena zvučnim
signalom.
F
P
ritisnite ovu tipku za isključivanje ili
ponovno uključivanje sustava.
Kontrolna žaruljica je upaljena kad je sustav
isključen .
Prije nego što krenete u poplavljeno
područje, svakako se preporučuje
isključivanje sustava Stop & Start.
Više podataka o savjetima za vožnju,
osobito na poplavljenom kolniku, možete
pronaći u odgovarajućem odjeljku. Zatražite provjeru u mreži PEUGEOT ili u nekoj
stručnoj radionici.
U slučaju neispravnosti u načinu rada STOP,
motor se može ugasiti.
Sve žaruljice na ploči s instrumentima upalit
će se.
Ovisno o izvedbi, može se prikazati i poruka
koja vas upozorava da je potrebno postaviti
ručicu mjenjača u položaj N i pritisnuti
papučicu kočnice.
Uz zaustavljeno vozilo, morate prekinuti kontakt
i ponovno pokrenuti motor.
Vožnja
Page 135 of 312

133

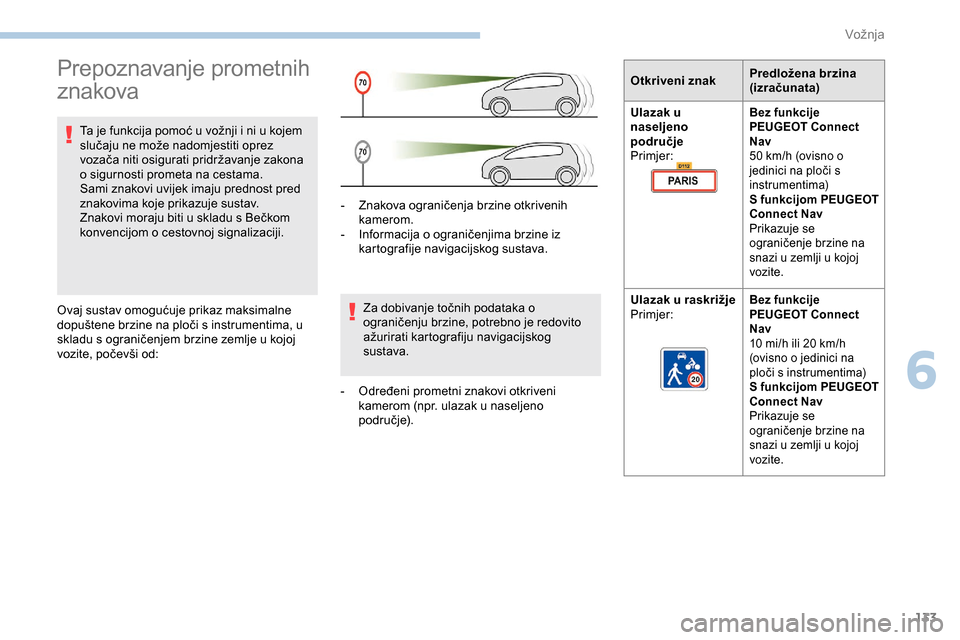

Prepoznavanje prometnih
znakova
Ta je funkcija pomoć u vožnji i ni u kojem
slučaju ne može nadomjestiti oprez
vozača niti osigurati pridržavanje zakona
o sigurnosti prometa na cestama.
Sami znakovi uvijek imaju prednost pred
znakovima koje prikazuje sustav.
Znakovi moraju biti u skladu s Bečkom
konvencijom o cestovnoj signalizaciji.
Ovaj sustav omogućuje prikaz maksimalne
dopuštene brzine na ploči s instrumentima, u
skladu s ograničenjem brzine zemlje u kojoj
vozite, počevši od: -
Z
nakova ograničenja brzine otkrivenih
kamerom.
-
I
nformacija o ograničenjima brzine iz
kartografije navigacijskog sustava.
Za dobivanje točnih podataka o
ograničenju brzine, potrebno je redovito
ažurirati kartografiju navigacijskog
sustava.
-
O
dređeni prometni znakovi otkriveni
kamerom (npr. ulazak u naseljeno
područje). Otkriveni znak
Predložena brzina
(izračunata)
Ulazak u
naseljeno
područje
Primjer:
Bez funkcije
PEUGEOT Connect
Nav
50
km/h (ovisno o
jedinici na ploči s
instrumentima)
S funkcijom PEUGEOT
Connect Nav
Prikazuje se
ograničenje brzine na
snazi u zemlji u kojoj
vozite.
Ulazak u raskrižje
Primjer:Bez funkcije
PEUGEOT Connect
Nav
10
mi/h ili 20 km/h
(ovisno o jedinici na
ploči s instrumentima)
S funkcijom PEUGEOT
Connect Nav
Prikazuje se
ograničenje brzine na
snazi u zemlji u kojoj
vozite.
6
Vožnja
Page 136 of 312

134

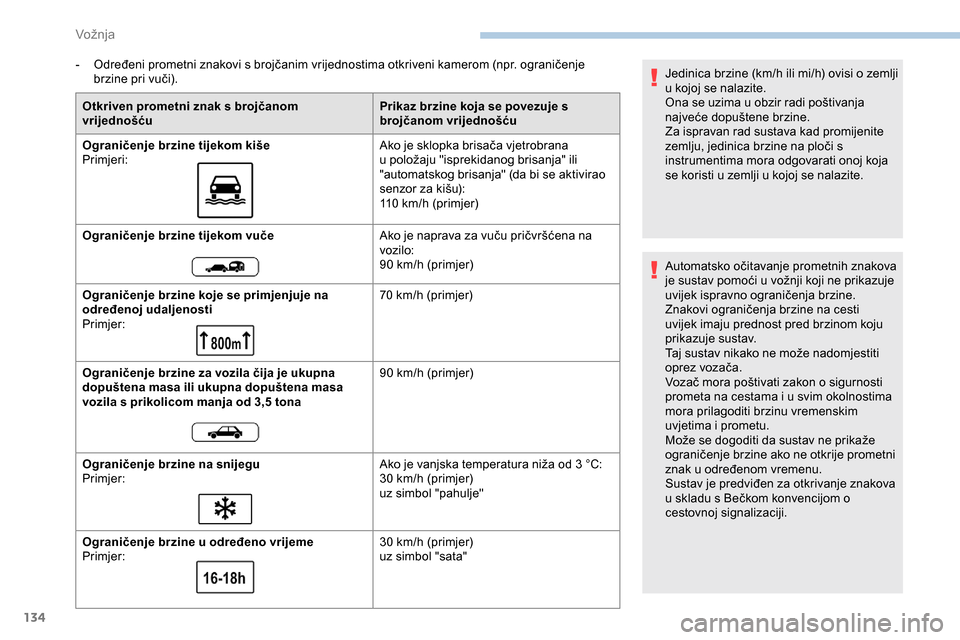

- Određeni prometni znakovi s brojčanim vrijednostima otkriveni kamerom (npr. ograničenje brzine pri vuči).
Otkriven prometni znak s brojčanom
vrijednošću Prikaz brzine koja se povezuje s
brojčanom vrijednošću
Ograničenje brzine tijekom kiše
Primjeri: Ako je sklopka brisača vjetrobrana
u položaju "isprekidanog brisanja" ili
"automatskog brisanja" (da bi se aktivirao
senzor za kišu):
110
km/h (primjer)
Ograničenje brzine tijekom vuče Ako je naprava za vuču pričvršćena na
vozilo:
90
km/h (primjer)
Ograničenje brzine koje se primjenjuje na
određenoj udaljenosti
Primjer: 70
km/h (primjer)
Ograničenje brzine za vozila čija je ukupna
dopuštena masa ili ukupna dopuštena masa
vozila s prikolicom manja od 3,5 tona 90
km/h (primjer)
Ograničenje brzine na snijegu
Primjer: Ako je vanjska temperatura niža od 3
°C:
30
km/h (primjer)
uz simbol "pahulje"
Ograničenje brzine u određeno vrijeme
Primjer: 30
km/h (primjer)
uz simbol "sata" Jedinica brzine (km/h ili mi/h) ovisi o zemlji
u kojoj se nalazite.
Ona se uzima u obzir radi poštivanja
najveće dopuštene brzine.
Za ispravan rad sustava kad promijenite
zemlju, jedinica brzine na ploči s
instrumentima mora odgovarati onoj koja
se koristi u zemlji u kojoj se nalazite.
Automatsko očitavanje prometnih znakova
je sustav pomoći u vožnji koji ne prikazuje
uvijek ispravno ograničenja brzine.
Znakovi ograničenja brzine na cesti
uvijek imaju prednost pred brzinom koju
prikazuje sustav.
Taj sustav nikako ne može nadomjestiti
oprez vozača.
Vozač mora poštivati zakon o sigurnosti
prometa na cestama i u svim okolnostima
mora prilagoditi brzinu vremenskim
uvjetima i prometu.
Može se dogoditi da sustav ne prikaže
ograničenje brzine ako ne otkrije prometni
znak u određenom vremenu.
Sustav je predviđen za otkrivanje znakova
u skladu s Bečkom konvencijom o
cestovnoj signalizaciji.
Vožnja
Page 137 of 312

135

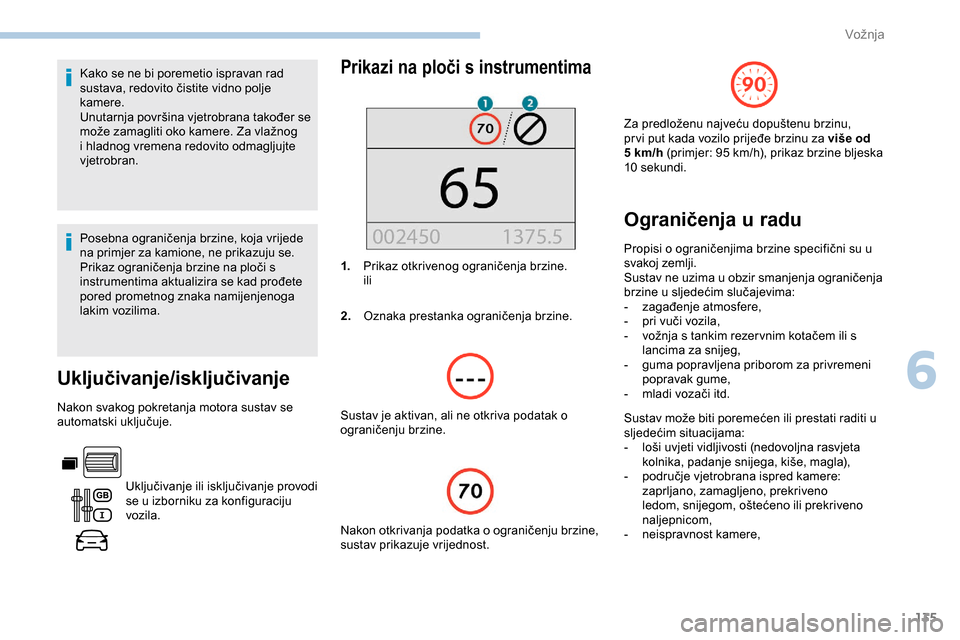

Kako se ne bi poremetio ispravan rad
sustava, redovito čistite vidno polje
kamere.
Unutarnja površina vjetrobrana također se
može zamagliti oko kamere. Za vlažnog
i hladnog vremena redovito odmagljujte
vjetrobran.
Posebna ograničenja brzine, koja vrijede
na primjer za kamione, ne prikazuju se.
Prikaz ograničenja brzine na ploči s
instrumentima aktualizira se kad prođete
pored prometnog znaka namijenjenoga
lakim vozilima.
Uključivanje/isključivanje
Nakon svakog pokretanja motora sustav se
automatski uključuje.Uključivanje ili isključivanje provodi
se u izborniku za konfiguraciju
vozila.
Prikazi na ploči s instrumentima
1.Prikaz otkrivenog ograničenja brzine.
ili
2. Oznaka prestanka ograničenja brzine.
Sustav je aktivan, ali ne otkriva podatak o
ograničenju brzine.
Nakon otkrivanja podatka o ograničenju brzine,
sustav prikazuje vrijednost.
Ograničenja u radu
Propisi o ograničenjima brzine specifični su u
svakoj zemlji.
Sustav ne uzima u obzir smanjenja ograničenja
brzine u sljedećim slučajevima:
-
z
agađenje atmosfere,
-
p
ri vuči vozila,
-
v
ožnja s tankim rezer vnim kotačem ili s
lancima za snijeg,
-
g
uma popravljena priborom za privremeni
popravak gume,
-
m
ladi vozači itd.
Za predloženu najveću dopuštenu brzinu,
pr vi put kada vozilo prijeđe brzinu za više od
5
km/h (primjer: 95 km/h), prikaz brzine bljeska
10 sekundi.
Sustav može biti poremećen ili prestati raditi u
sljedećim situacijama:
-
l
oši uvjeti vidljivosti (nedovoljna rasvjeta
kolnika, padanje snijega, kiše, magla),
-
p
odručje vjetrobrana ispred kamere:
zaprljano, zamagljeno, prekriveno
ledom, snijegom, oštećeno ili prekriveno
naljepnicom,
-
n
eispravnost kamere,
6
Vožnja
Page 138 of 312

136

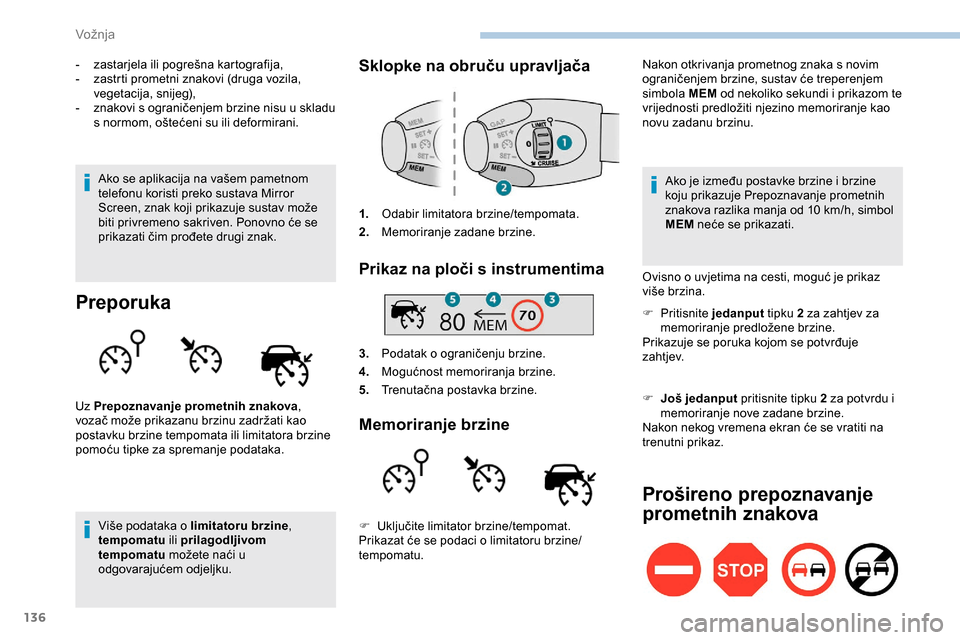

- zastarjela ili pogrešna kartografija,
- z astrti prometni znakovi (druga vozila,
vegetacija, snijeg),
-
z
nakovi s ograničenjem brzine nisu u skladu
s normom, oštećeni su ili deformirani.
Ako se aplikacija na vašem pametnom
telefonu koristi preko sustava Mirror
Screen, znak koji prikazuje sustav može
biti privremeno sakriven. Ponovno će se
prikazati čim prođete drugi znak.
Preporuka
Više podataka o limitatoru brzine ,
tempomatu ili prilagodljivom
tempomatu možete naći u
odgovarajućem odjeljku.
Sklopke na obruču upravljača
1. Odabir limitatora brzine/tempomata.
2. Memoriranje zadane brzine.
Prikaz na ploči s instrumentima
3.Podatak o ograničenju brzine.
4. Mogućnost memoriranja brzine.
5. Trenutačna postavka brzine.
Memoriranje brzine
Nakon otkrivanja prometnog znaka s novim
ograničenjem brzine, sustav će treperenjem
simbola MEM od nekoliko sekundi i prikazom te
vrijednosti predložiti njezino memoriranje kao
novu zadanu brzinu.
Uz Prepoznavanje prometnih znakova ,
vozač može prikazanu brzinu zadržati kao
postavku brzine tempomata ili limitatora brzine
pomoću tipke za spremanje podataka. Ako je između postavke brzine i brzine
koju prikazuje Prepoznavanje prometnih
znakova razlika manja od 10
km/h, simbol
MEM neće se prikazati.
Ovisno o uvjetima na cesti, moguć je prikaz
više brzina.
F
P
ritisnite jedanput tipku 2 za zahtjev za
memoriranje predložene brzine.
Prikazuje se poruka kojom se potvrđuje
z a ht j ev.
F
J
oš jedanput pritisnite tipku 2 za potvrdu i
memoriranje nove zadane brzine.
Nakon nekog vremena ekran će se vratiti na
trenutni prikaz.
Prošireno prepoznavanje
prometnih znakova
F Uključite limitator brzine/tempomat.
Prikazat će se podaci o limitatoru brzine/
tempomatu.
Vožnja
Page 139 of 312

137

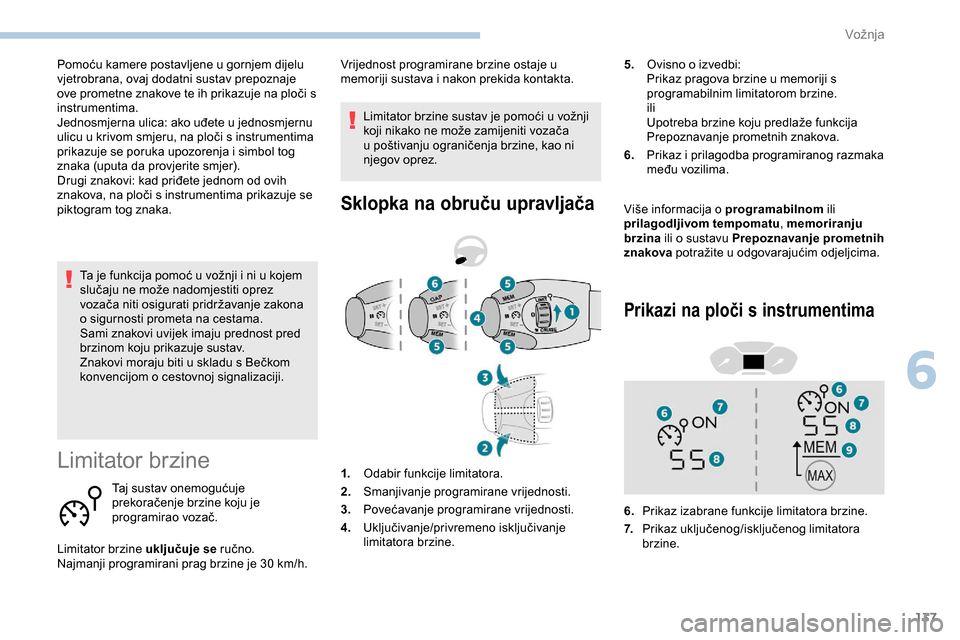

Ta je funkcija pomoć u vožnji i ni u kojem
slučaju ne može nadomjestiti oprez
vozača niti osigurati pridržavanje zakona
o sigurnosti prometa na cestama.
Sami znakovi uvijek imaju prednost pred
brzinom koju prikazuje sustav.
Znakovi moraju biti u skladu s Bečkom
konvencijom o cestovnoj signalizaciji.
Pomoću kamere postavljene u gornjem dijelu
vjetrobrana, ovaj dodatni sustav prepoznaje
ove prometne znakove te ih prikazuje na ploči s
instrumentima.
Jednosmjerna ulica: ako uđete u jednosmjernu
ulicu u krivom smjeru, na ploči s instrumentima
prikazuje se poruka upozorenja i simbol tog
znaka (uputa da provjerite smjer).
Drugi znakovi: kad priđete jednom od ovih
znakova, na ploči s instrumentima prikazuje se
piktogram tog znaka.
Limitator brzine
Taj sustav onemogućuje
prekoračenje brzine koju je
programirao vozač.
Limitator brzine uključuje se ručno.
Najmanji programirani prag brzine je 30
km/h.Limitator brzine sustav je pomoći u vožnji
koji nikako ne može zamijeniti vozača
u poštivanju ograničenja brzine, kao ni
njegov oprez.
Sklopka na obruču upravljačaViše informacija o programabilnom
ili
prilagodljivom tempomatu , memoriranju
brzina ili o sustavu Prepoznavanje prometnih
znakova potražite u odgovarajućim odjeljcima.
5.
Ovisno o izvedbi:
Prikaz pragova brzine u memoriji s
programabilnim limitatorom brzine.
ili
Upotreba brzine koju predlaže funkcija
Prepoznavanje prometnih znakova.
6. Prikaz i prilagodba programiranog razmaka
među vozilima.
Vrijednost programirane brzine ostaje u
memoriji sustava i nakon prekida kontakta.
1.
Odabir funkcije limitatora.
2. Smanjivanje programirane vrijednosti.
3. Povećavanje programirane vrijednosti.
4. Uključivanje/privremeno isključivanje
limitatora brzine.
Prikazi na ploči s instrumentima
6.Prikaz izabrane funkcije limitatora brzine.
7. Prikaz uključenog/isključenog limitatora
brzine.
6
Vožnja
Page 140 of 312

138

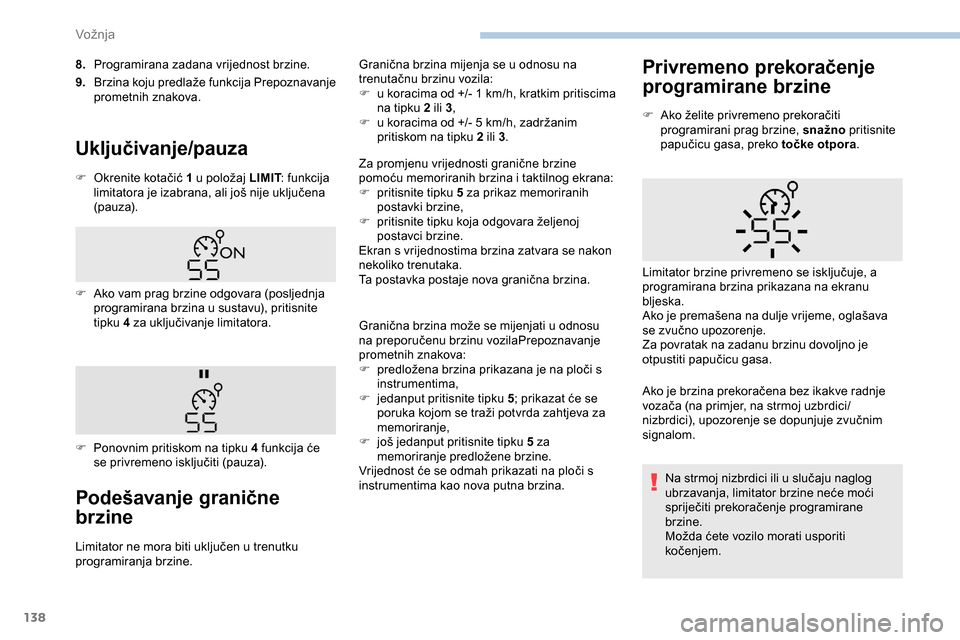

8.Programirana zadana vrijednost brzine.
9. Brzina koju predlaže funkcija Prepoznavanje
prometnih znakova.
Uključivanje/pauza
F Okrenite kotačić 1 u položaj LIMIT : funkcija
limitatora je izabrana, ali još nije uključena
(pauza).
Podešavanje granične
brzine
Limitator ne mora biti uključen u trenutku
programiranja brzine. Granična brzina mijenja se u odnosu na
trenutačnu brzinu vozila:
F
u k
oracima od +/- 1 km/h, kratkim pritiscima
na tipku 2 ili 3 ,
F
u k
oracima od +/- 5 km/h, zadržanim
pritiskom na tipku 2 ili 3 .
Za promjenu vrijednosti granične brzine
pomoću memoriranih brzina i taktilnog ekrana:
F
p
ritisnite tipku
5 za prikaz memoriranih
postavki brzine,
F
p
ritisnite tipku koja odgovara željenoj
postavci brzine.
Ekran s vrijednostima brzina zatvara se nakon
nekoliko trenutaka.
Ta postavka postaje nova granična brzina.
Privremeno prekoračenje
programirane brzine
F Ako vam prag brzine odgovara (posljednja programirana brzina u sustavu), pritisnite
tipku 4 za uključivanje limitatora.
F
P
onovnim pritiskom na tipku 4 funkcija će
se privremeno isključiti (pauza). F
A
ko želite privremeno prekoračiti
programirani prag brzine, snažno pritisnite
papučicu gasa, preko točke otpora .
Ako je brzina prekoračena bez ikakve radnje
vozača (na primjer, na strmoj uzbrdici/
nizbrdici), upozorenje se dopunjuje zvučnim
signalom. Limitator brzine privremeno se isključuje, a
programirana brzina prikazana na ekranu
bljeska.
Ako je premašena na dulje vrijeme, oglašava
se zvučno upozorenje.
Za povratak na zadanu brzinu dovoljno je
otpustiti papučicu gasa.
Granična brzina može se mijenjati u odnosu
na preporučenu brzinu vozilaPrepoznavanje
prometnih znakova:
F
p
redložena brzina prikazana je na ploči s
instrumentima,
F
j
edanput pritisnite tipku 5; prikazat će se
poruka kojom se traži potvrda zahtjeva za
memoriranje,
F
j
oš jedanput pritisnite tipku 5 za
memoriranje predložene brzine.
Vrijednost će se odmah prikazati na ploči s
instrumentima kao nova putna brzina. Na strmoj nizbrdici ili u slučaju naglog
ubrzavanja, limitator brzine neće moći
spriječiti prekoračenje programirane
brzine.
Možda ćete vozilo morati usporiti
kočenjem.
Vožnja
