139

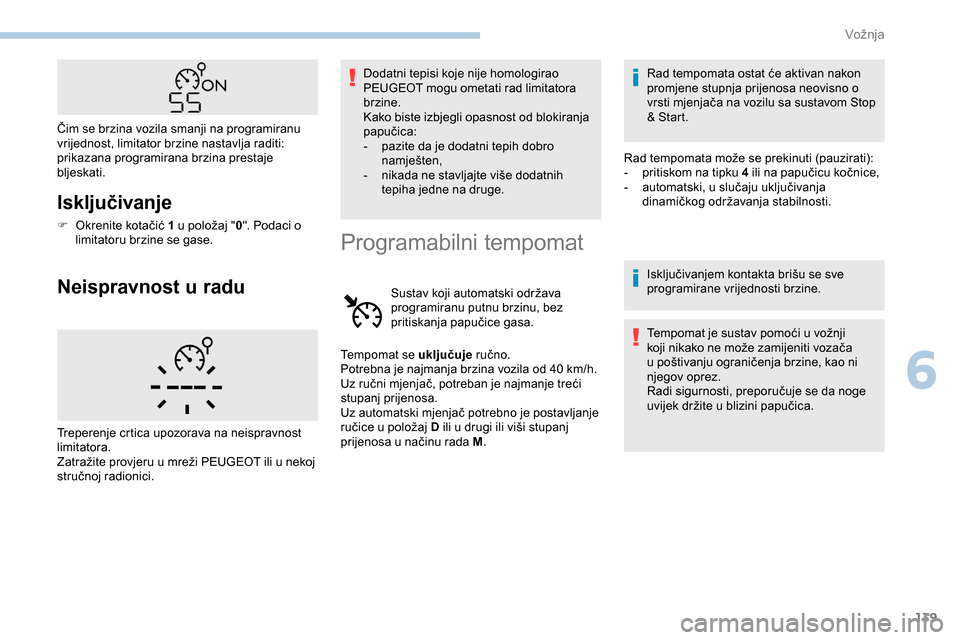

Isključivanje
F Okrenite kotačić 1 u položaj "0". Podaci o
limitatoru brzine se gase.
Neispravnost u radu
Dodatni tepisi koje nije homologirao
PEUGEOT mogu ometati rad limitatora
brzine.
Kako biste izbjegli opasnost od blokiranja
papučica:
-
p
azite da je dodatni tepih dobro
namješten,
-
n
ikada ne stavljajte više dodatnih
tepiha jedne na druge.
Čim se brzina vozila smanji na programiranu
vrijednost, limitator brzine nastavlja raditi:
prikazana programirana brzina prestaje
bljeskati.
Treperenje crtica upozorava na neispravnost
limitatora.
Zatražite provjeru u mreži PEUGEOT ili u nekoj
stručnoj radionici.
Programabilni tempomat
Sustav koji automatski održava
programiranu putnu brzinu, bez
pritiskanja papučice gasa. Rad tempomata ostat će aktivan nakon
promjene stupnja prijenosa neovisno o
vrsti mjenjača na vozilu sa sustavom Stop
& Start.
Rad tempomata može se prekinuti (pauzirati):
-
p
ritiskom na tipku 4 ili na papučicu kočnice,
-
a
utomatski, u slučaju uključivanja
dinamičkog održavanja stabilnosti.
Isključivanjem kontakta brišu se sve
programirane vrijednosti brzine.
Tempomat je sustav pomoći u vožnji
koji nikako ne može zamijeniti vozača
u poštivanju ograničenja brzine, kao ni
njegov oprez.
Radi sigurnosti, preporučuje se da noge
uvijek držite u blizini papučica.
Tempomat se uključuje
ručno.
Potrebna je najmanja brzina vozila od 40
km/h.
Uz ručni mjenjač, potreban je najmanje treći
stupanj prijenosa.
Uz automatski mjenjač potrebno je postavljanje
ručice u položaj D ili u drugi ili viši stupanj
prijenosa u načinu rada M .
6
Vožnja
Page 142 of 312

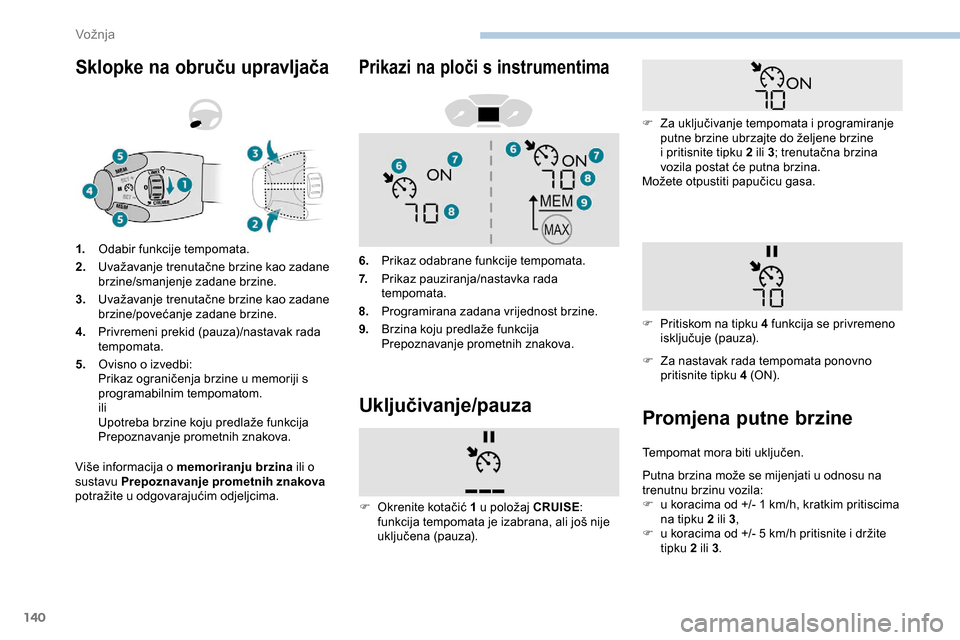

140
Sklopke na obruču upravljača
Više informacija o memoriranju brzina ili o
sustavu Prepoznavanje prometnih znakova
potražite u odgovarajućim odjeljcima. 1.
Odabir funkcije tempomata.
2. Uvažavanje trenutačne brzine kao zadane
brzine/smanjenje zadane brzine.
3. Uvažavanje trenutačne brzine kao zadane
brzine/povećanje zadane brzine.
4. Privremeni prekid (pauza)/nastavak rada
tempomata.
5. Ovisno o izvedbi:
Prikaz ograničenja brzine u memoriji s
programabilnim tempomatom.
ili
Upotreba brzine koju predlaže funkcija
Prepoznavanje prometnih znakova.
Prikazi na ploči s instrumentima
6.Prikaz odabrane funkcije tempomata.
7. Prikaz pauziranja/nastavka rada
tempomata.
8. Programirana zadana vrijednost brzine.
9. Brzina koju predlaže funkcija
Prepoznavanje prometnih znakova.
Uključivanje/pauza
F Za nastavak rada tempomata ponovno
pritisnite tipku 4 (ON).
F
O
krenite kotačić 1 u položaj CRUISE :
funkcija tempomata je izabrana, ali još nije
uključena (pauza). F
Z
a uključivanje tempomata i programiranje
putne brzine ubrzajte do željene brzine
i pritisnite tipku 2 ili 3 ; trenutačna brzina
vozila postat će putna brzina.
Možete otpustiti papučicu gasa.
F
P
ritiskom na tipku 4 funkcija se privremeno
isključuje (pauza).
Promjena putne brzine
Tempomat mora biti uključen.
Putna brzina može se mijenjati u odnosu na
trenutnu brzinu vozila:
F
u k
oracima od +/- 1 km/h, kratkim pritiscima
na tipku 2 ili 3 ,
F
u k
oracima od +/- 5 km/h pritisnite i držite
tipku 2 ili 3 .
Vožnja
Page 143 of 312

141

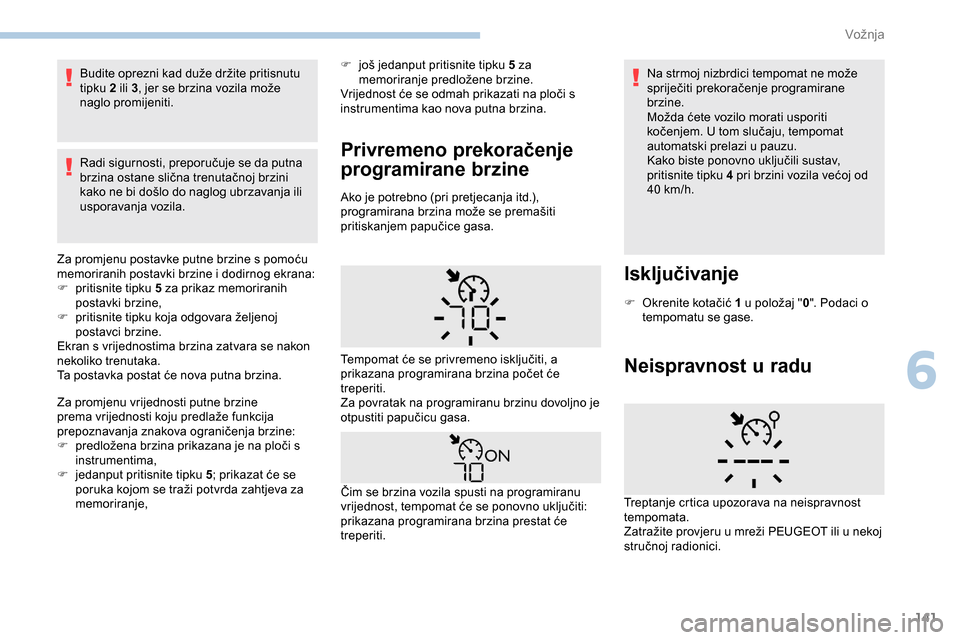

Budite oprezni kad duže držite pritisnutu
tipku 2 ili 3, jer se brzina vozila može
naglo promijeniti.
Radi sigurnosti, preporučuje se da putna
brzina ostane slična trenutačnoj brzini
kako ne bi došlo do naglog ubrzavanja ili
usporavanja vozila.
Za promjenu postavke putne brzine s pomoću
memoriranih postavki brzine i dodirnog ekrana:
F
p
ritisnite tipku 5 za prikaz memoriranih
postavki brzine,
F
p
ritisnite tipku koja odgovara željenoj
postavci brzine.
Ekran s vrijednostima brzina zatvara se nakon
nekoliko trenutaka.
Ta postavka postat će nova putna brzina.
Privremeno prekoračenje
programirane brzine
Ako je potrebno (pri pretjecanja itd.),
programirana brzina može se premašiti
pritiskanjem papučice gasa. Na strmoj nizbrdici tempomat ne može
spriječiti prekoračenje programirane
brzine.
Možda ćete vozilo morati usporiti
kočenjem. U tom slučaju, tempomat
automatski prelazi u pauzu.
Kako biste ponovno uključili sustav,
pritisnite tipku
4 pri brzini vozila većoj od
40 km/h.
Isključivanje
F Okrenite kotačić 1 u položaj "
0". Podaci o
tempomatu se gase.
Neispravnost u raduTempomat će se privremeno isključiti, a
prikazana programirana brzina počet će
treperiti.
Za povratak na programiranu brzinu dovoljno je
otpustiti papučicu gasa.
Čim se brzina vozila spusti na programiranu
vrijednost, tempomat će se ponovno uključiti:
prikazana programirana brzina prestat će
treperiti. Treptanje crtica upozorava na neispravnost
tempomata.
Zatražite provjeru u mreži PEUGEOT ili u nekoj
stručnoj radionici.
Za promjenu vrijednosti putne brzine
prema vrijednosti koju predlaže funkcija
prepoznavanja znakova ograničenja brzine:
F
p
redložena brzina prikazana je na ploči s
instrumentima,
F
j
edanput pritisnite tipku 5 ; prikazat će se
poruka kojom se traži potvrda zahtjeva za
memoriranje, F
j
oš jedanput pritisnite tipku 5 za
memoriranje predložene brzine.
Vrijednost će se odmah prikazati na ploči s
instrumentima kao nova putna brzina.
6
Vožnja
Page 144 of 312

142

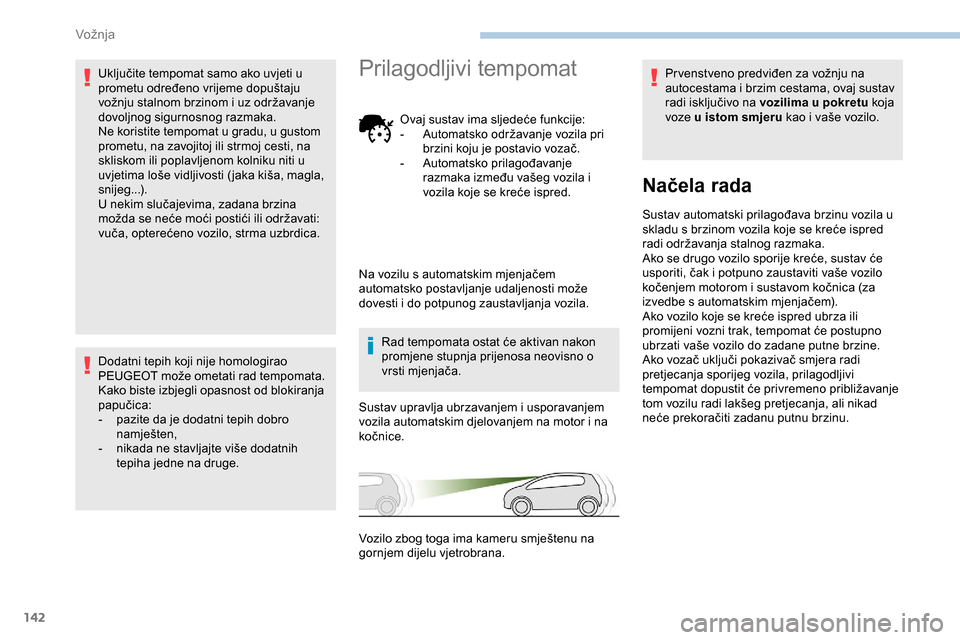

Uključite tempomat samo ako uvjeti u
prometu određeno vrijeme dopuštaju
vožnju stalnom brzinom i uz održavanje
dovoljnog sigurnosnog razmaka.
Ne koristite tempomat u gradu, u gustom
prometu, na zavojitoj ili strmoj cesti, na
skliskom ili poplavljenom kolniku niti u
uvjetima loše vidljivosti ( jaka kiša, magla,
snijeg...).
U nekim slučajevima, zadana brzina
možda se neće moći postići ili održavati:
vuča, opterećeno vozilo, strma uzbrdica.
Dodatni tepih koji nije homologirao
PEUGEOT može ometati rad tempomata.
Kako biste izbjegli opasnost od blokiranja
papučica:
-
p
azite da je dodatni tepih dobro
namješten,
-
n
ikada ne stavljajte više dodatnih
tepiha jedne na druge.Prilagodljivi tempomat
Ovaj sustav ima sljedeće funkcije:
- A utomatsko održavanje vozila pri
brzini koju je postavio vozač.
-
A
utomatsko prilagođavanje
razmaka između vašeg vozila i
vozila koje se kreće ispred.
Rad tempomata ostat će aktivan nakon
promjene stupnja prijenosa neovisno o
vrsti mjenjača.
Sustav upravlja ubrzavanjem i usporavanjem
vozila automatskim djelovanjem na motor i na
kočnice. Pr venstveno predviđen za vožnju na
autocestama i brzim cestama, ovaj sustav
radi isključivo na vozilima u pokretu koja
voze u istom smjeru
kao i vaše vozilo.
Načela rada
Sustav automatski prilagođava brzinu vozila u
skladu s brzinom vozila koje se kreće ispred
radi održavanja stalnog razmaka.
Ako se drugo vozilo sporije kreće, sustav će
usporiti, čak i potpuno zaustaviti vaše vozilo
kočenjem motorom i sustavom kočnica (za
izvedbe s automatskim mjenjačem).
Ako vozilo koje se kreće ispred ubrza ili
promijeni vozni trak, tempomat će postupno
ubrzati vaše vozilo do zadane putne brzine.
Ako vozač uključi pokazivač smjera radi
pretjecanja sporijeg vozila, prilagodljivi
tempomat dopustit će privremeno približavanje
tom vozilu radi lakšeg pretjecanja, ali nikad
neće prekoračiti zadanu putnu brzinu.
Na vozilu s automatskim mjenjačem
automatsko postavljanje udaljenosti može
dovesti i do potpunog zaustavljanja vozila.
Vozilo zbog toga ima kameru smještenu na
gornjem dijelu vjetrobrana.
Vožnja
Page 145 of 312

143

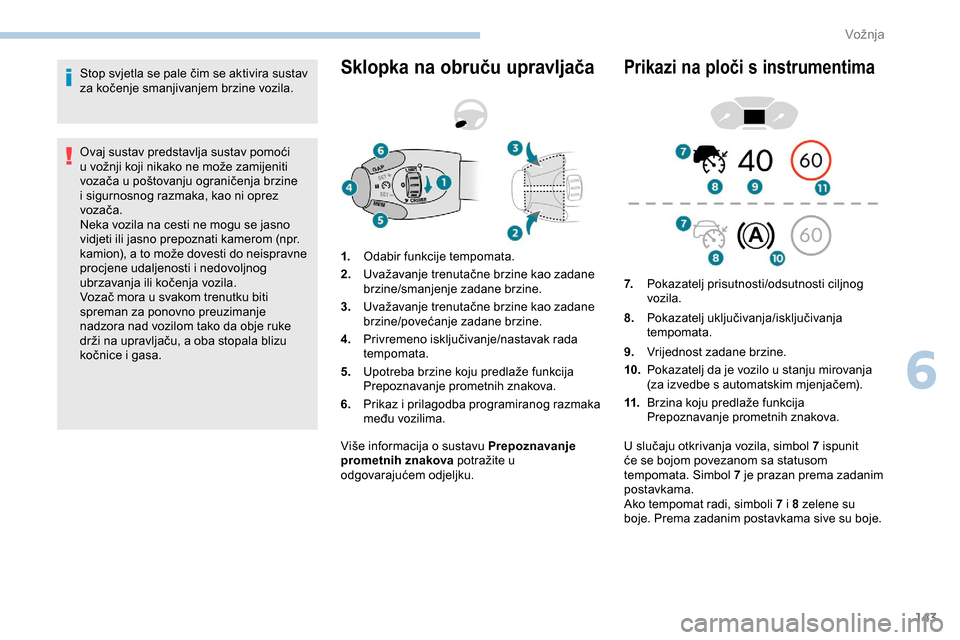

Stop svjetla se pale čim se aktivira sustav
za kočenje smanjivanjem brzine vozila.
Ovaj sustav predstavlja sustav pomoći
u vožnji koji nikako ne može zamijeniti
vozača u poštovanju ograničenja brzine
i sigurnosnog razmaka, kao ni oprez
vozača.
Neka vozila na cesti ne mogu se jasno
vidjeti ili jasno prepoznati kamerom (npr.
kamion), a to može dovesti do neispravne
procjene udaljenosti i nedovoljnog
ubrzavanja ili kočenja vozila.
Vozač mora u svakom trenutku biti
spreman za ponovno preuzimanje
nadzora nad vozilom tako da obje ruke
drži na upravljaču, a oba stopala blizu
kočnice i gasa.Sklopka na obruču upravljača
Više informacija o sustavu Prepoznavanje
prometnih znakova potražite u
odgovarajućem odjeljku.
Prikazi na ploči s instrumentima
1. Odabir funkcije tempomata.
2. Uvažavanje trenutačne brzine kao zadane
brzine/smanjenje zadane brzine.
3. Uvažavanje trenutačne brzine kao zadane
brzine/povećanje zadane brzine.
4. Privremeno isključivanje/nastavak rada
tempomata.
5. Upotreba brzine koju predlaže funkcija
Prepoznavanje prometnih znakova.
6. Prikaz i prilagodba programiranog razmaka
među vozilima. 7.
Pokazatelj prisutnosti/odsutnosti ciljnog
vozila.
8. Pokazatelj uključivanja/isključivanja
tempomata.
9. Vrijednost zadane brzine.
10. Pokazatelj da je vozilo u stanju mirovanja
(za izvedbe s automatskim mjenjačem).
11. Brzina koju predlaže funkcija
Prepoznavanje prometnih znakova.
U slučaju otkrivanja vozila, simbol 7 ispunit
će se bojom povezanom sa statusom
tempomata. Simbol 7 je prazan prema zadanim
postavkama.
Ako tempomat radi, simboli 7 i 8 zelene su
boje. Prema zadanim postavkama sive su boje.
6
Vožnja
Page 146 of 312

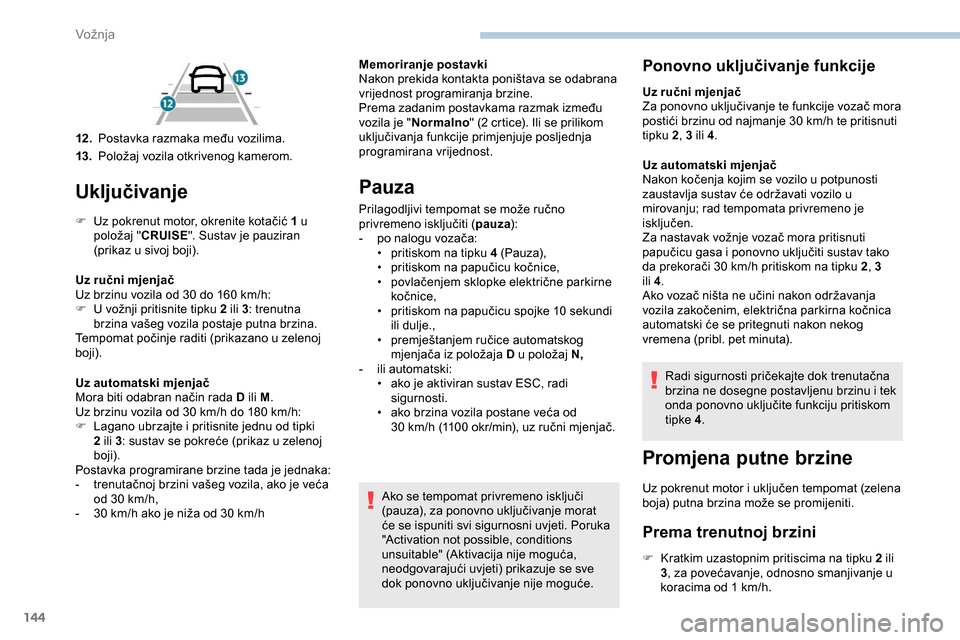

144
Uključivanje
F Uz pokrenut motor, okrenite kotačić 1 u položaj " CRUISE". Sustav je pauziran
(prikaz u sivoj boji).
Uz ručni mjenjač
Uz brzinu vozila od 30 do 160
km/h:
F
U v
ožnji pritisnite tipku 2 ili 3 : trenutna
brzina vašeg vozila postaje putna brzina.
Tempomat počinje raditi (prikazano u zelenoj
boji).
Uz automatski mjenjač
Mora biti odabran način rada D ili M .
Uz brzinu vozila od 30
km/h do 180 km/h:
F
L
agano ubrzajte i pritisnite jednu od tipki
2 ili 3 : sustav se pokreće (prikaz u zelenoj
boji).
Postavka programirane brzine tada je jednaka:
-
t
renutačnoj brzini vašeg vozila, ako je veća
od 30
km/h,
-
3
0 km/h ako je niža od 30 km/h
12 .
Postavka razmaka među vozilima.
13. Položaj vozila otkrivenog kamerom. Memoriranje postavki
Nakon prekida kontakta poništava se odabrana
vrijednost programiranja brzine.
Prema zadanim postavkama razmak između
vozila je "
Normalno " (2 crtice). Ili se prilikom
uključivanja funkcije primjenjuje posljednja
programirana vrijednost.
Pauza
Prilagodljivi tempomat se može ručno
privremeno isključiti ( pauza):
-
p
o nalogu vozača:
•
p
ritiskom na tipku 4 (Pauza),
•
p
ritiskom na papučicu kočnice,
•
p
ovlačenjem sklopke električne parkirne
kočnice,
•
p
ritiskom na papučicu spojke 10 sekundi
ili dulje.,
•
p
remještanjem ručice automatskog
mjenjača iz položaja D u položaj N,
-
i
li automatski:
•
a
ko je aktiviran sustav ESC, radi
sigurnosti.
•
a
ko brzina vozila postane veća od
30
km/h (1100 okr/min), uz ručni mjenjač.
Ako se tempomat privremeno isključi
(pauza), za ponovno uključivanje morat
će se ispuniti svi sigurnosni uvjeti. Poruka
"Activation not possible, conditions
unsuitable" (Aktivacija nije moguća,
neodgovarajući uvjeti) prikazuje se sve
dok ponovno uključivanje nije moguće.
Ponovno uključivanje funkcije
Uz ručni mjenjač
Za ponovno uključivanje te funkcije vozač mora
postići brzinu od najmanje 30 km/h te pritisnuti
tipku 2 , 3 ili 4.
Uz automatski mjenjač
Nakon kočenja kojim se vozilo u potpunosti
zaustavlja sustav će održavati vozilo u
mirovanju; rad tempomata privremeno je
isključen.
Za nastavak vožnje vozač mora pritisnuti
papučicu gasa i ponovno uključiti sustav tako
da prekorači 30
km/h pritiskom na tipku 2 , 3
ili 4 .
Ako vozač ništa ne učini nakon održavanja
vozila zakočenim, električna parkirna kočnica
automatski će se pritegnuti nakon nekog
vremena (pribl. pet minuta).
Radi sigurnosti pričekajte dok trenutačna
brzina ne dosegne postavljenu brzinu i tek
onda ponovno uključite funkciju pritiskom
tipke 4.
Promjena putne brzine
Uz pokrenut motor i uključen tempomat (zelena
boja) putna brzina može se promijeniti.
Prema trenutnoj brzini
F Kratkim uzastopnim pritiscima na tipku 2 ili
3, za povećavanje, odnosno smanjivanje u
koracima od 1
km/h.
Vožnja
Page 147 of 312

145

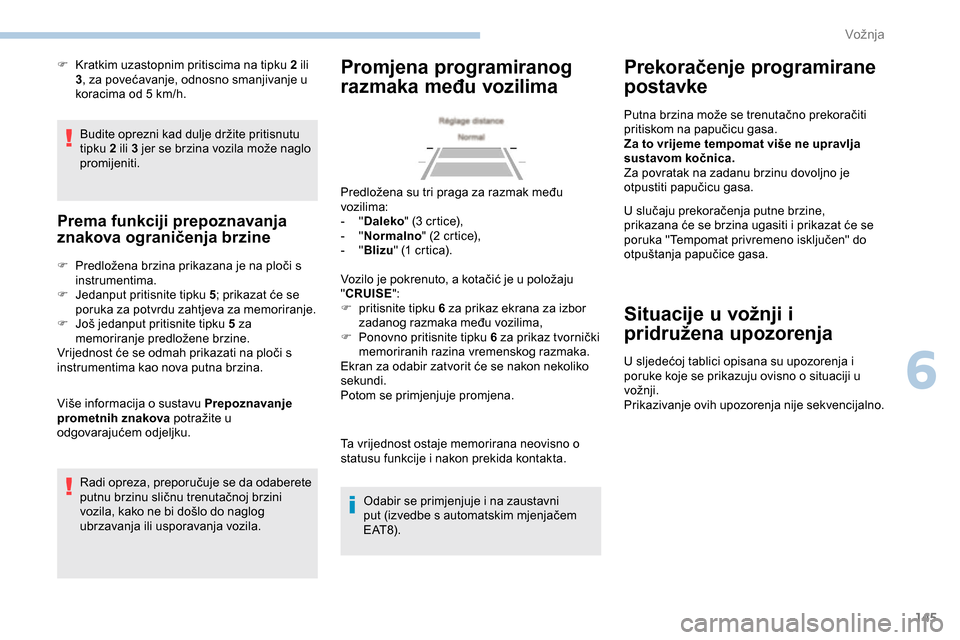

Budite oprezni kad dulje držite pritisnutu
tipku 2 ili 3 jer se brzina vozila može naglo
promijeniti.
Prema funkciji prepoznavanja
znakova ograničenja brzine
F Predložena brzina prikazana je na ploči s instrumentima.
F
J
edanput pritisnite tipku 5 ; prikazat će se
poruka za potvrdu zahtjeva za memoriranje.
F
J
oš jedanput pritisnite tipku 5 za
memoriranje predložene brzine.
Vrijednost će se odmah prikazati na ploči s
instrumentima kao nova putna brzina. F
K
ratkim uzastopnim pritiscima na tipku 2 ili
3 , za povećavanje, odnosno smanjivanje u
koracima od 5 km/h.
Više informacija o sustavu Prepoznavanje
prometnih znakova potražite u
odgovarajućem odjeljku.
Radi opreza, preporučuje se da odaberete
putnu brzinu sličnu trenutačnoj brzini
vozila, kako ne bi došlo do naglog
ubrzavanja ili usporavanja vozila.
Promjena programiranog
razmaka među vozilima
Vozilo je pokrenuto, a kotačić je u položaju
"CRUISE ":
F
p
ritisnite tipku 6 za prikaz ekrana za izbor
zadanog razmaka među vozilima,
F
P
onovno pritisnite tipku 6 za prikaz tvornički
memoriranih razina vremenskog razmaka.
Ekran za odabir zatvorit će se nakon nekoliko
sekundi.
Potom se primjenjuje promjena.
Ta vrijednost ostaje memorirana neovisno o
statusu funkcije i nakon prekida kontakta.
Odabir se primjenjuje i na zaustavni
put (izvedbe s automatskim mjenjačem
E AT 8) .
Prekoračenje programirane
postavke
Putna brzina može se trenutačno prekoračiti
pritiskom na papučicu gasa.
Za to vrijeme tempomat više ne upravlja
sustavom kočnica.
Za povratak na zadanu brzinu dovoljno je
otpustiti papučicu gasa.
U slučaju prekoračenja putne brzine,
prikazana će se brzina ugasiti i prikazat će se
poruka "Tempomat privremeno isključen" do
otpuštanja papučice gasa.
Situacije u vožnji i
pridružena upozorenja
U sljedećoj tablici opisana su upozorenja i
poruke koje se prikazuju ovisno o situaciji u
vožnji.
Prikazivanje ovih upozorenja nije sekvencijalno.
Predložena su tri praga za razmak među
vozilima:
-
"
D
aleko
" (3 crtice),
-
"
No
rmalno
" (2 crtice),
-
"
B
lizu
" (1 crtica).
6
Vožnja
Page 148 of 312

146

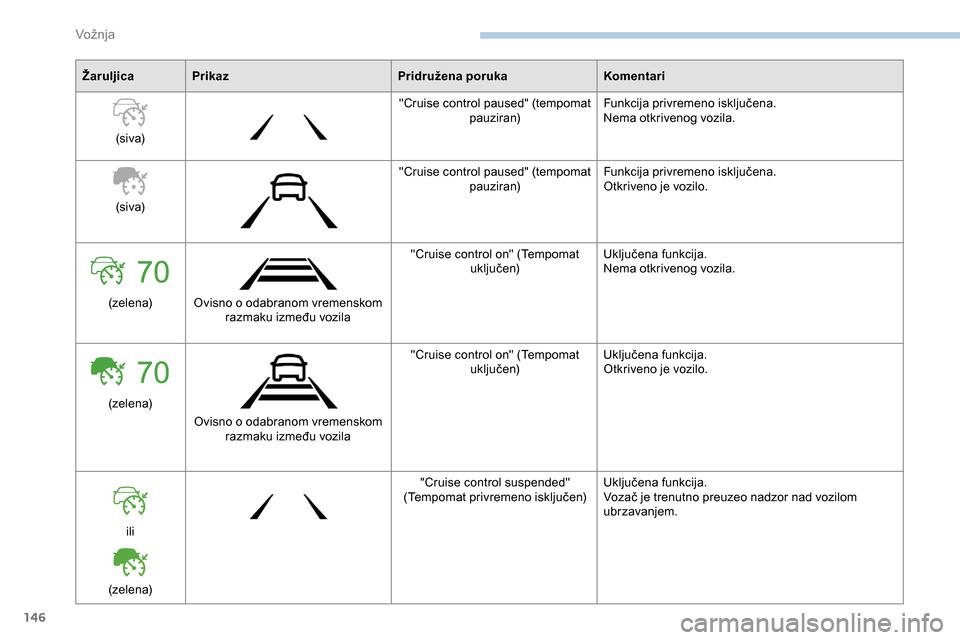

ŽaruljicaPrikaz Pridružena porukaKomentari
(siva) "Cruise control paused" (tempomat
pauziran) Funkcija privremeno isključena.
Nema otkrivenog vozila.
(siva) "Cruise control paused" (tempomat
pauziran) Funkcija privremeno isključena.
Otkriveno je vozilo.
(ze lena) Ovisno o odabranom vremenskom
razmaku između vozila "Cruise control on" (Tempomat
uk l j u č e n) Uključena funkcija.
Nema otkrivenog vozila.
(ze lena) Ovisno o odabranom vremenskom razmaku između vozila "Cruise control on" (Tempomat
uk l j u č e n) Uključena funkcija.
Otkriveno je vozilo.
ili
(ze lena) "Cruise control suspended"
(Tempomat privremeno isključen) Uključena funkcija.
Vozač je trenutno preuzeo nadzor nad vozilom
ubrzavanjem.
Vožnja
Page 149 of 312

147
70
70

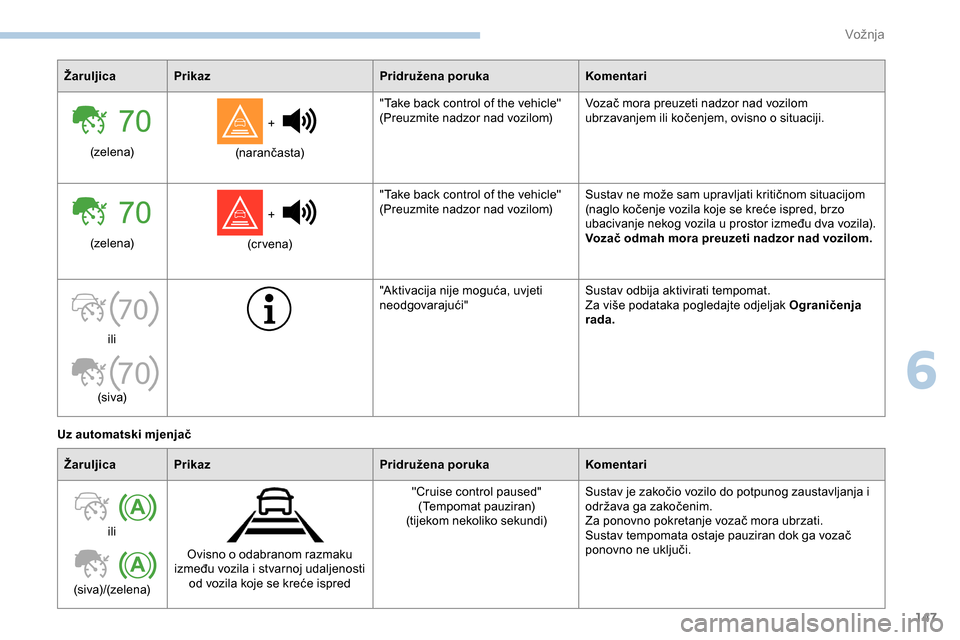

ŽaruljicaPrikaz Pridružena porukaKomentari
(ze lena) +
(narančasta) "Take back control of the vehicle"
(Preuzmite nadzor nad vozilom)
Vozač mora preuzeti nadzor nad vozilom
ubrzavanjem ili kočenjem, ovisno o situaciji.
(ze lena) +
(c r vena) "Take back control of the vehicle"
(Preuzmite nadzor nad vozilom)
Sustav ne može sam upravljati kritičnom situacijom
(naglo kočenje vozila koje se kreće ispred, brzo
ubacivanje nekog vozila u prostor između dva vozila).
Vozač odmah mora preuzeti nadzor nad vozilom.
ili
(siva) "Aktivacija nije moguća, uvjeti
neodgovarajući"
Sustav odbija aktivirati tempomat.
Za više podataka pogledajte odjeljak Ograničenja
rada.
Uz automatski mjenjač Žaruljica Prikaz Pridružena porukaKomentari
ili
(siva) /(ze lena) Ovisno o odabranom razmaku
između vozila i stvarnoj udaljenosti od vozila koje se kreće ispred "Cruise control paused"
(Tempomat pauziran)
(tijekom nekoliko sekundi) Sustav je zakočio vozilo do potpunog zaustavljanja i
održava ga zakočenim.
Za ponovno pokretanje vozač mora ubrzati.
Sustav tempomata ostaje pauziran dok ga vozač
ponovno ne uključi.
6
Vožnja
Page 150 of 312

148
Nakon kočenja kojim se vozilo u potpunosti
zaustavlja sustav će održavati vozilo u
mirovanju; rad tempomata privremeno je
isključen.
Za nastavak vožnje vozač mora pritisnuti
papučicu gasa i ponovno uključiti sustav
pritiskom na tipku 2, 3 ili 4. Ako vozač ništa
ne učini nakon održavanja vozila zakočenim,
električna parkirna kočnica automatski će
se pritegnuti nakon nekog vremena (oko pet
minuta).

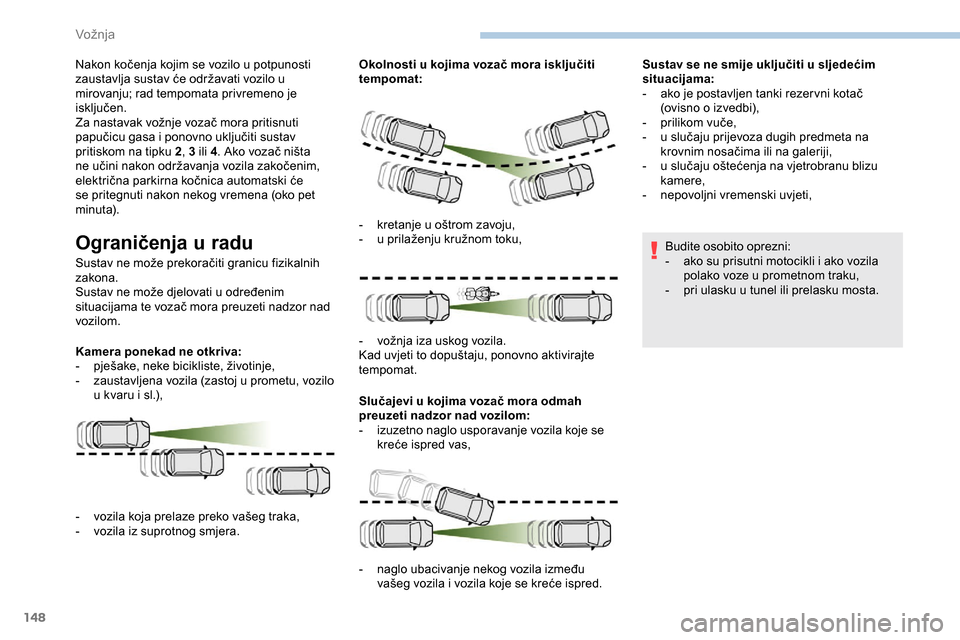

Ograničenja u radu
Sustav ne može prekoračiti granicu fizikalnih
zakona.
Sustav ne može djelovati u određenim
situacijama te vozač mora preuzeti nadzor nad
vozilom.
Kamera ponekad ne otkriva:
-
p
ješake, neke bicikliste, životinje,
-
z
austavljena vozila (zastoj u prometu, vozilo
u kvaru i sl.), Okolnosti u kojima vozač mora isključiti
tempomat:
Slučajevi u kojima vozač mora odmah
preuzeti nadzor nad vozilom:
-
i
zuzetno naglo usporavanje vozila koje se
kreće ispred vas, Sustav se ne smije uključiti u sljedećim
situacijama:
-
a
ko je postavljen tanki rezer vni kotač
(ovisno o izvedbi),
-
p
rilikom vuče,
-
u s
lučaju prijevoza dugih predmeta na
krovnim nosačima ili na galeriji,
-
u s
lučaju oštećenja na vjetrobranu blizu
kamere,
-
n
epovoljni vremenski uvjeti,
Budite osobito oprezni:
- a ko su prisutni motocikli i ako vozila
polako voze u prometnom traku,
-
p
ri ulasku u tunel ili prelasku mosta.
-
v
ozila koja prelaze preko vašeg traka,
-
v
ozila iz suprotnog smjera. -
k
retanje u oštrom zavoju,
-
u p
rilaženju kružnom toku,
-
v
ožnja iza uskog vozila.
Kad uvjeti to dopuštaju, ponovno aktivirajte
tempomat.
-
n
aglo ubacivanje nekog vozila između
vašeg vozila i vozila koje se kreće ispred.
Vožnja
