PEUGEOT PARTNER 2022 Betriebsanleitungen (in German)

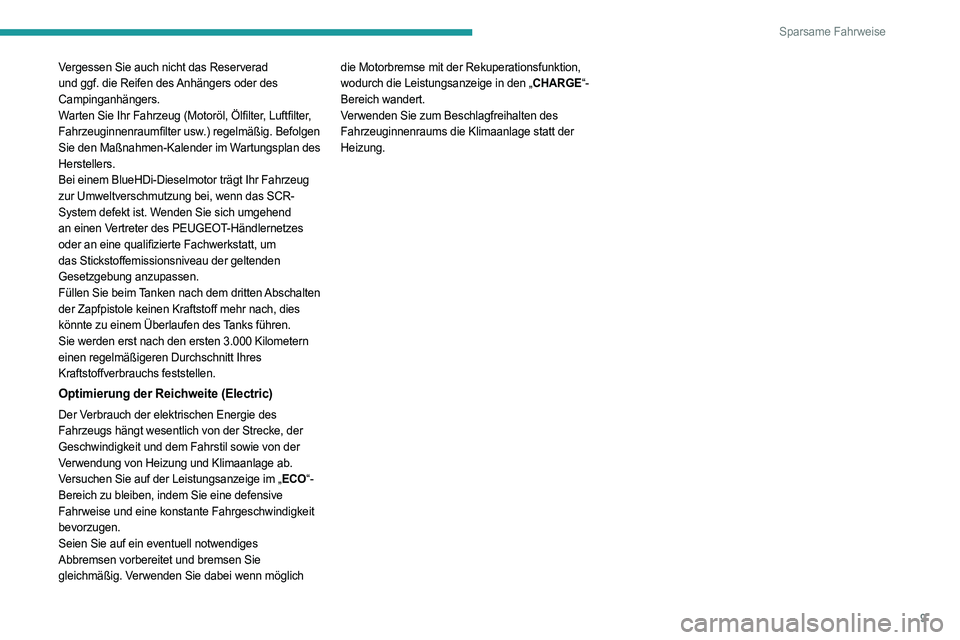

9
Sparsame Fahrweise
Vergessen Sie auch nicht das Reserverad
und ggf. die Reifen des Anhängers oder des
Campinganhängers.
Warten Sie Ihr Fahrzeug (Motoröl, Ölfilter, Luftfilter,
Fahrzeuginnenraumfilter usw.) regelmäßig. Befolgen
Sie den Maßnahmen-Kalender im Wartungsplan des
Herstellers.
Bei einem BlueHDi-Dieselmotor trägt Ihr Fahrzeug
zur Umweltverschmutzung bei, wenn das SCR-
System defekt ist. Wenden Sie sich umgehend
an einen Vertreter des PEUGEOT-Händlernetzes
oder an eine qualifizierte Fachwerkstatt, um
das Stickstoffemissionsniveau der geltenden
Gesetzgebung anzupassen.
Füllen Sie beim Tanken nach dem dritten
Abschalten

der Zapfpistole keinen Kraftstoff mehr nach, dies
könnte zu einem Überlaufen des Tanks führen.
Sie werden erst nach den ersten 3.000 Kilometern
einen regelmäßigeren Durchschnitt Ihres
Kraftstoffverbrauchs feststellen.
Optimierung der Reichweite (Electric)
Der Verbrauch der elektrischen Energie des
Fahrzeugs hängt wesentlich von der Strecke, der
Geschwindigkeit und dem Fahrstil sowie von der
Verwendung von Heizung und Klimaanlage ab.
Versuchen Sie auf der Leistungsanzeige im „ECO“-
Bereich zu bleiben, indem Sie eine defensive
Fahrweise und eine konstante Fahrgeschwindigkeit
bevorzugen.
Seien Sie auf ein eventuell notwendiges
Abbremsen vorbereitet und bremsen Sie
gleichmäßig. Verwenden Sie dabei wenn möglich die Motorbremse mit der Rekuperationsfunktion,
wodurch die Leistungsanzeige in den „CHARGE“-
Bereich wandert.
Verwenden Sie zum Beschlagfreihalten des
Fahrzeuginnenraums die Klimaanlage statt der
Heizung.

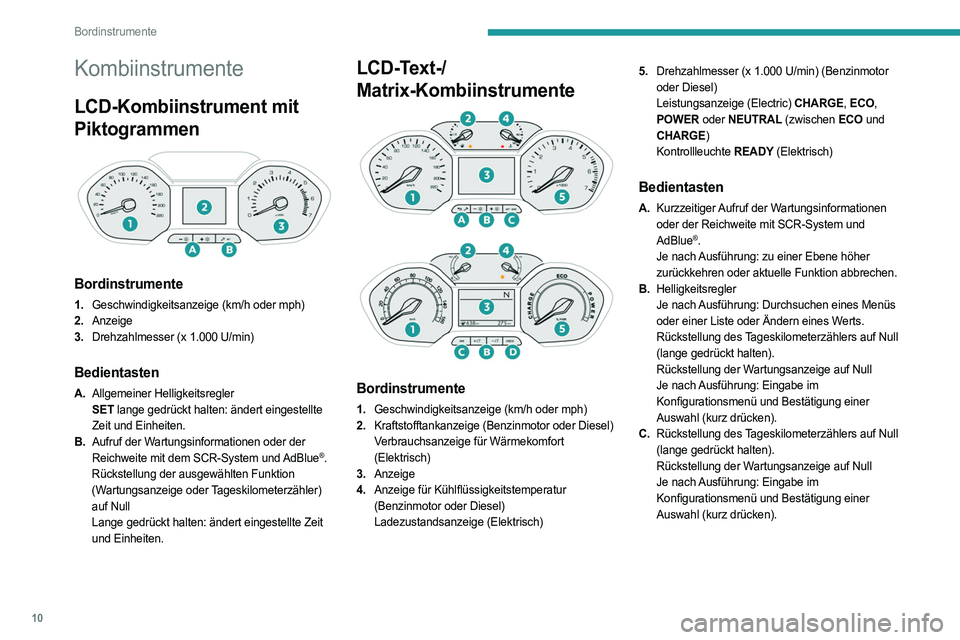

10
Bordinstrumente
Kombiinstrumente
LCD-Kombiinstrument mit
Piktogrammen


Bordinstrumente
1.Geschwindigkeitsanzeige (km/h oder mph)
2. Anzeige
3. Drehzahlmesser (x 1.000 U/min)
Bedientasten
A.Allgemeiner Helligkeitsregler
SET lange gedrückt halten: ändert eingestellte
Zeit und Einheiten.
B. Aufruf der Wartungsinformationen oder der
Reichweite mit dem SCR-System und AdBlue
®.
Rückstellung der ausgewählten Funktion
(Wartungsanzeige oder Tageskilometerzähler)
auf Null
Lange gedrückt halten: ändert eingestellte Zeit
und Einheiten.
LCD-Text-/
Matrix-Kombiinstrumente




Bordinstrumente
1. Geschwindigkeitsanzeige (km/h oder mph)
2. Kraftstofftankanzeige (Benzinmotor oder Diesel)
Verbrauchsanzeige für Wärmekomfort
(Elektrisch)
3. Anzeige
4. Anzeige für Kühlflüssigkeitstemperatur
(Benzinmotor oder Diesel)
Ladezustandsanzeige (Elektrisch) 5.
Drehzahlmesser (x 1.000 U/min) (Benzinmotor
oder Diesel)
Leistungsanzeige (Electric) CHARGE, ECO,
POWER oder NEUTRAL (zwischen ECO und
CHARGE)
Kontrollleuchte READY (Elektrisch)
Bedientasten
A.Kurzzeitiger Aufruf der Wartungsinformationen
oder der Reichweite mit SCR-System und
AdBlue
®.
Je nach Ausführung: zu einer Ebene höher
zurückkehren oder aktuelle Funktion abbrechen.
B. Helligkeitsregler
Je nach Ausführung: Durchsuchen eines Menüs
oder einer Liste oder Ändern eines Werts.
Rückstellung des Tageskilometerzählers auf Null
(lange gedrückt halten).
Rückstellung der Wartungsanzeige auf Null
Je nach Ausführung: Eingabe im
Konfigurationsmenü und Bestätigung einer
Auswahl (kurz drücken).
C. Rückstellung des Tageskilometerzählers auf Null
(lange gedrückt halten).
Rückstellung der Wartungsanzeige auf Null
Je nach Ausführung: Eingabe im
Konfigurationsmenü und Bestätigung einer
Auswahl (kurz drücken).

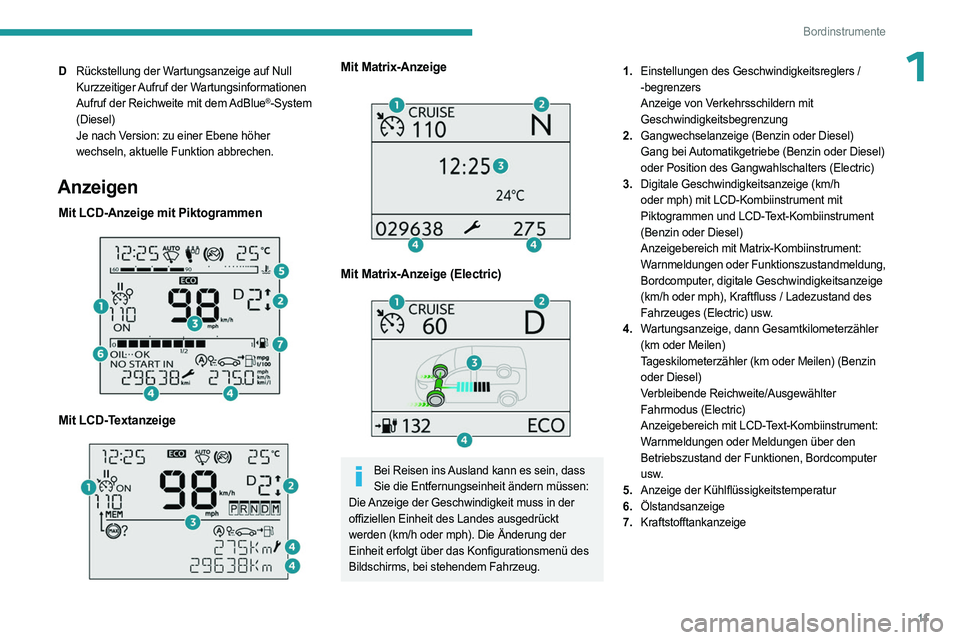

11
Bordinstrumente
1DRückstellung der Wartungsanzeige auf Null
Kurzzeitiger Aufruf der Wartungsinformationen
Aufruf der Reichweite mit dem AdBlue
®-System
(Diesel)
Je nach Version: zu einer Ebene höher
wechseln, aktuelle Funktion abbrechen.
Anzeigen
Mit LCD-Anzeige mit Piktogrammen

Mit LCD-Textanzeige

Mit Matrix-Anzeige

Mit Matrix-Anzeige (Electric)

Bei Reisen ins Ausland kann es sein, dass Sie die Entfernungseinheit ändern müssen:
Die Anzeige der Geschwindigkeit muss in der
offiziellen Einheit des Landes ausgedrückt
werden (km/h oder mph). Die Änderung der
Einheit erfolgt über das Konfigurationsmenü des
Bildschirms, bei stehendem Fahrzeug. 1.
Einstellungen des Geschwindigkeitsreglers /
-begrenzers
Anzeige von Verkehrsschildern mit
Geschwindigkeitsbegrenzung
2. Gangwechselanzeige (Benzin oder Diesel)
Gang bei Automatikgetriebe (Benzin oder Diesel)
oder Position des Gangwahlschalters (Electric)
3. Digitale Geschwindigkeitsanzeige (km/h
oder mph) mit LCD-Kombiinstrument mit
Piktogrammen und LCD-Text-Kombiinstrument
(Benzin oder Diesel)
Anzeigebereich mit Matrix-Kombiinstrument:
Warnmeldungen oder Funktionszustandmeldung,
Bordcomputer, digitale Geschwindigkeitsanzeige
(km/h oder mph), Kraftfluss / Ladezustand des
Fahrzeuges (Electric) usw.
4. Wartungsanzeige, dann Gesamtkilometerzähler
(km oder Meilen)
Tageskilometerzähler (km oder Meilen) (Benzin
oder Diesel)
Verbleibende Reichweite/Ausgewählter
Fahrmodus (Electric)
Anzeigebereich mit LCD-Text-Kombiinstrument:
Warnmeldungen oder Meldungen über den
Betriebszustand der Funktionen, Bordcomputer
usw.
5. Anzeige der Kühlflüssigkeitstemperatur
6. Ölstandsanzeige
7. Kraftstofftankanzeige

12
Bordinstrumente

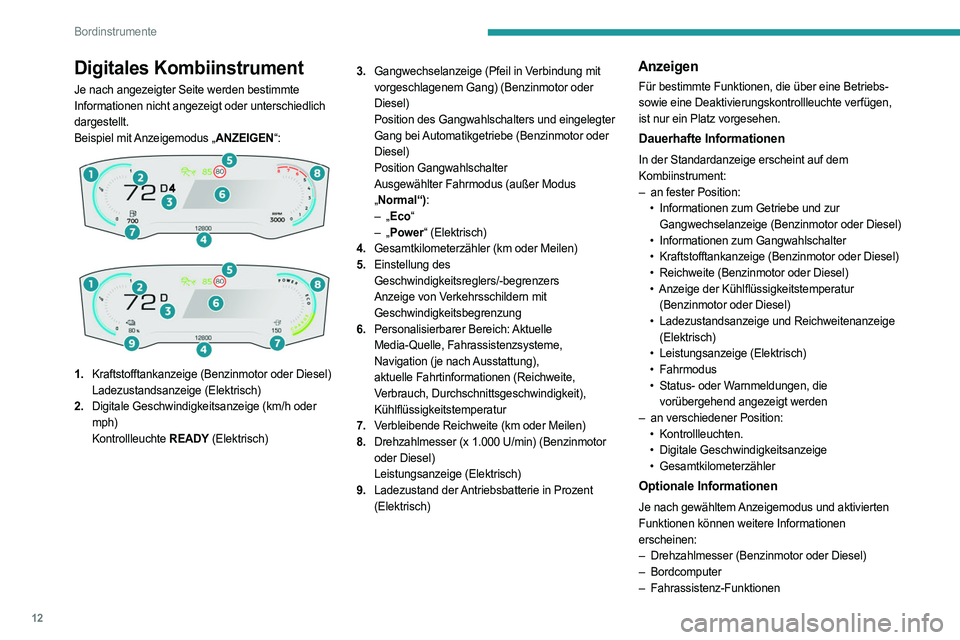

Digitales Kombiinstrument
Je nach angezeigter Seite werden bestimmte
Informationen nicht angezeigt oder unterschiedlich
dargestellt.
Beispiel mit Anzeigemodus „ANZEIGEN“:




1. Kraftstofftankanzeige (Benzinmotor oder Diesel)
Ladezustandsanzeige (Elektrisch)
2. Digitale Geschwindigkeitsanzeige (km/h oder
mph)
Kontrollleuchte READY (Elektrisch) 3.
Gangwechselanzeige (Pfeil in Verbindung mit
vorgeschlagenem Gang) (Benzinmotor oder
Diesel)
Position des Gangwahlschalters und eingelegter
Gang bei Automatikgetriebe (Benzinmotor oder
Diesel)
Position Gangwahlschalter
Ausgewählter Fahrmodus (außer Modus
„Normal“):
– „Eco“
– „Power“ (Elektrisch)
4. Gesamtkilometerzähler (km oder Meilen)
5. Einstellung des
Geschwindigkeitsreglers/-begrenzers
Anzeige von Verkehrsschildern mit
Geschwindigkeitsbegrenzung
6. Personalisierbarer Bereich: Aktuelle
Media-Quelle, Fahrassistenzsysteme,
Navigation (je nach Ausstattung),
aktuelle Fahrtinformationen (Reichweite,
Verbrauch, Durchschnittsgeschwindigkeit),
Kühlflüssigkeitstemperatur
7. Verbleibende Reichweite (km oder Meilen)
8. Drehzahlmesser (x 1.000 U/min) (Benzinmotor
oder Diesel)
Leistungsanzeige (Elektrisch)
9. Ladezustand der Antriebsbatterie in Prozent
(Elektrisch)
Anzeigen
Für bestimmte Funktionen, die über eine Betriebs-
sowie eine Deaktivierungskontrollleuchte verfügen,
ist nur ein Platz vorgesehen.
Dauerhafte Informationen
In der Standardanzeige erscheint auf dem
Kombiinstrument:
–

an fester Position:
•


Informationen zum Getriebe und zur

Gangwechselanzeige (Benzinmotor oder Diesel)
•

Informationen zum Gangwahlschalter
•


Kraftstofftankanzeige (Benzinmotor oder Diesel)
•


Reichweite (Benzinmotor oder Diesel)
•


Anzeige der Kühlflüssigkeitstemperatur

(Benzinmotor oder Diesel)
•

Ladezustandsanzeige und Reichweitenanzeige

(Elektrisch)
•

Leistungsanzeige (Elektrisch)
•

Fahrmodus
•

Status- oder W
arnmeldungen, die
vorübergehend angezeigt werden
–

an verschiedener Position:
•

Kontrollleuchten.
•

Digitale Geschwindigkeitsanzeige
•

Gesamtkilometerzähler
Optionale Informationen
Je nach gewähltem Anzeigemodus und aktivierten
Funktionen können weitere Informationen
erscheinen:
–
Drehzahlmesser (Benzinmotor oder Diesel)
–

Bordcomputer
–
Fahrassistenz-Funktionen

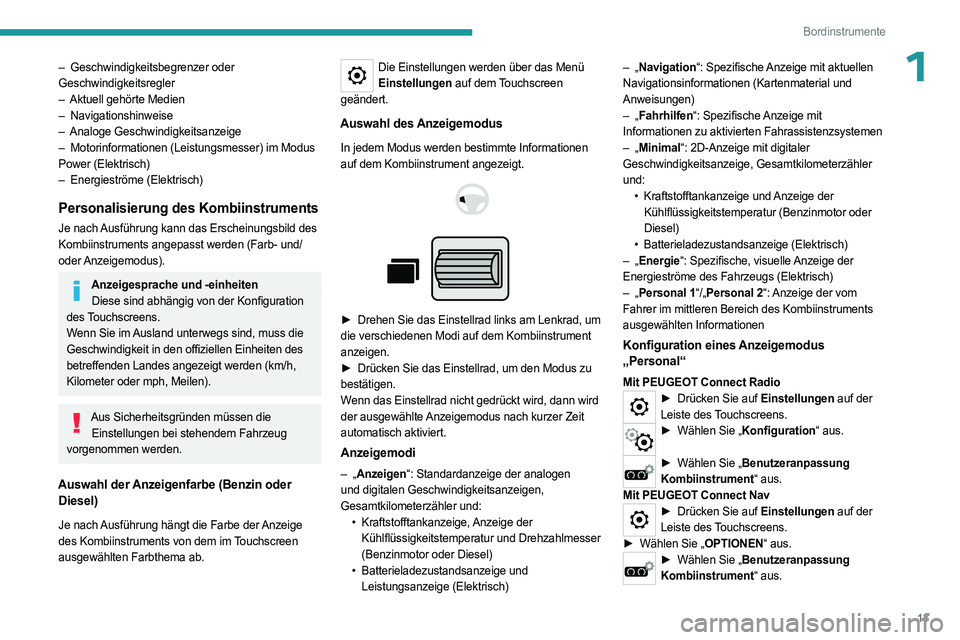

13
Bordinstrumente
1– Geschwindigkeitsbegrenzer oder
Geschwindigkeitsregler
–

Aktuell gehörte Medien
–

Navigationshinweise
–

Analoge Geschwindigkeitsanzeige
–


Motorinformationen (Leistungsmesser) im Modus

Power (Elektrisch)
–

Energieströme (Elektrisch)
Personalisierung des Kombiinstruments
Je nach Ausführung kann das Erscheinungsbild des
Kombiinstruments angepasst werden (Farb- und/
oder Anzeigemodus).
Anzeigesprache und -einheitenDiese sind abhängig von der Konfiguration
des Touchscreens.
Wenn Sie im Ausland unterwegs sind, muss die
Geschwindigkeit in den offiziellen Einheiten des
betreffenden Landes angezeigt werden (km/h,
Kilometer oder mph, Meilen).
Aus Sicherheitsgründen müssen die Einstellungen bei stehendem Fahrzeug
vorgenommen werden.
Auswahl der Anzeigenfarbe (Benzin oder Diesel)
Je nach Ausführung hängt die Farbe der Anzeige
des Kombiinstruments von dem im Touchscreen
ausgewählten Farbthema ab.
Die Einstellungen werden über das Menü
Einstellungen auf dem Touchscreen
geändert.
Auswahl des Anzeigemodus
In jedem Modus werden bestimmte Informationen
auf dem Kombiinstrument angezeigt.




► Drehen Sie das Einstellrad links am Lenkrad, um
die verschiedenen Modi auf dem Kombiinstrument
anzeigen.
►

Drücken Sie das Einstellrad, um den Modus zu

bestätigen.
Wenn das Einstellrad nicht gedrückt wird, dann wird
der ausgewählte Anzeigemodus nach kurzer Zeit
automatisch aktiviert.
Anzeigemodi
– „Anzeigen“: Standardanzeige der analogen
und digitalen Geschwindigkeitsanzeigen,
Gesamtkilometerzähler und: •

Kraftstofftankanzeige,
Anzeige der
Kühlflüssigkeitstemperatur und Drehzahlmesser
(Benzinmotor oder Diesel)
•

Batterieladezustandsanzeige und

Leistungsanzeige (Elektrisch) –
„Navigation“: Spezifische Anzeige mit aktuellen
Navigationsinformationen (Kartenmaterial und
Anweisungen)
– „Fahrhilfen“: Spezifische Anzeige mit
Informationen zu aktivierten Fahrassistenzsystemen
– „Minimal“: 2D-Anzeige mit digitaler
Geschwindigkeitsanzeige, Gesamtkilometerzähler
und: •
Kraftstofftankanzeige und
Anzeige der
Kühlflüssigkeitstemperatur (Benzinmotor oder
Diesel)
•
Batterieladezustandsanzeige (Elektrisch)
–
„Energie“: Spezifische, visuelle Anzeige der
Energieströme des Fahrzeugs (Elektrisch)
– „Personal 1“/„Personal 2“: Anzeige der vom
Fahrer im mittleren Bereich des Kombiinstruments
ausgewählten Informationen
Konfiguration eines Anzeigemodus
„Personal“
Mit PEUGEOT Connect Radio► Drücken Sie auf Einstellungen auf der
Leiste des Touchscreens.
► Wählen Sie „ Konfiguration“ aus.
► Wählen Sie „Benutzeranpassung
Kombiinstrument“ aus.
Mit PEUGEOT Connect Nav
► Drücken Sie auf Einstellungen auf der
Leiste des Touchscreens.
►

Wählen Sie „
OPTIONEN“ aus.
► Wählen Sie „ Benutzeranpassung
Kombiinstrument“ aus.

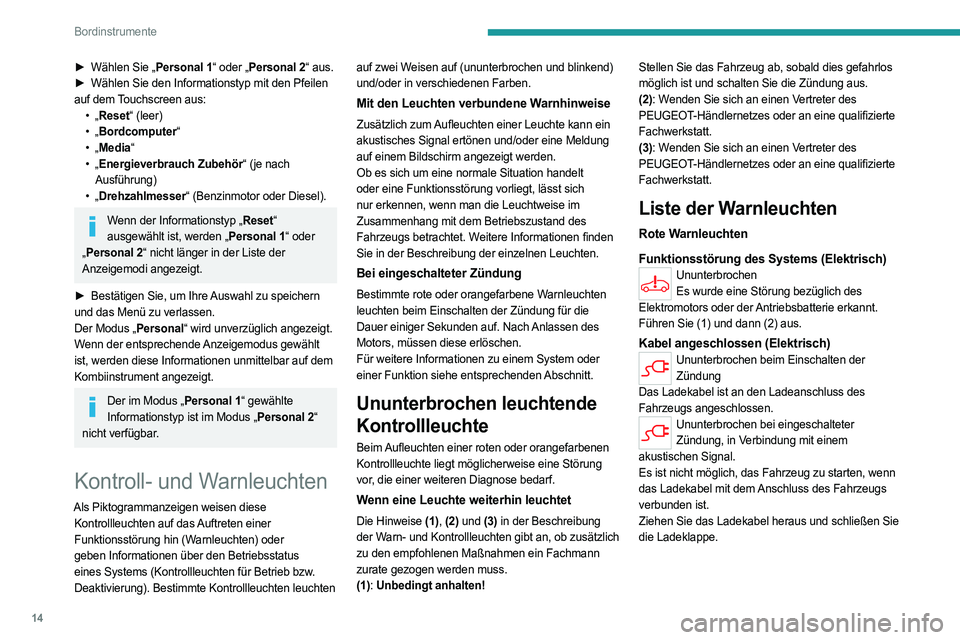

14
Bordinstrumente
► Wählen Sie „Personal 1“ oder „Personal 2“ aus.
► Wählen Sie den Informationstyp mit den Pfeilen
auf dem Touchscreen aus: •
„Reset“ (leer)
•
„Bordcomputer“
•
„Media“
•
„Energieverbrauch Zubehör“ (je nach Ausführung)
•
„Drehzahlmesser“ (Benzinmotor oder Diesel).
Wenn der Informationstyp „Reset“ ausgewählt ist, werden „Personal 1“ oder
„ Personal 2“ nicht länger in der Liste der
Anzeigemodi angezeigt.
►

Bestätigen Sie, um Ihre
Auswahl zu speichern
und das Menü zu verlassen.
Der Modus „Personal“ wird unverzüglich angezeigt.
Wenn der entsprechende Anzeigemodus gewählt
ist, werden diese Informationen unmittelbar auf dem
Kombiinstrument angezeigt.
Der im Modus „Personal 1“ gewählte Informationstyp ist im Modus „Personal 2“
nicht verfügbar.
Kontroll- und Warnleuchten
Als Piktogrammanzeigen weisen diese Kontrollleuchten auf das Auftreten einer
Funktionsstörung hin (Warnleuchten) oder
geben Informationen über den Betriebsstatus
eines Systems (Kontrollleuchten für Betrieb bzw.
Deaktivierung). Bestimmte Kontrollleuchten leuchten auf zwei Weisen auf (ununterbrochen und blinkend)
und/oder in verschiedenen Farben.
Mit den Leuchten verbundene Warnhinweise
Zusätzlich zum Aufleuchten einer Leuchte kann ein
akustisches Signal ertönen und/oder eine Meldung
auf einem Bildschirm angezeigt werden.
Ob es sich um eine normale Situation handelt
oder eine Funktionsstörung vorliegt, lässt sich
nur erkennen, wenn man die Leuchtweise im
Zusammenhang mit dem Betriebszustand des
Fahrzeugs betrachtet. Weitere Informationen finden
Sie in der Beschreibung der einzelnen Leuchten.
Bei eingeschalteter Zündung
Bestimmte rote oder orangefarbene Warnleuchten
leuchten beim Einschalten der Zündung für die
Dauer einiger Sekunden auf. Nach Anlassen des
Motors, müssen diese erlöschen.
Für weitere Informationen zu einem System oder
einer Funktion siehe entsprechenden Abschnitt.
Ununterbrochen leuchtende
Kontrollleuchte
Beim Aufleuchten einer roten oder orangefarbenen
Kontrollleuchte liegt möglicherweise eine Störung
vor, die einer weiteren Diagnose bedarf.
Wenn eine Leuchte weiterhin leuchtet
Die Hinweise (1),
(2) und (3) in der Beschreibung
der Warn- und Kontrollleuchten gibt an, ob zusätzlich
zu den empfohlenen Maßnahmen ein Fachmann
zurate gezogen werden muss.
(1): Unbedingt anhalten! Stellen Sie das Fahrzeug ab, sobald dies gefahrlos
möglich ist und schalten Sie die Zündung aus.
(2): Wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine qualifizierte
Fachwerkstatt.
(3): Wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine qualifizierte
Fachwerkstatt.
Liste der Warnleuchten
Rote Warnleuchten
Funktionsstörung des Systems (Elektrisch)
Ununterbrochen
Es wurde eine Störung bezüglich des
Elektromotors oder der Antriebsbatterie erkannt.
Führen Sie (1) und dann (2) aus.
Kabel angeschlossen (Elektrisch)Ununterbrochen beim Einschalten der Zündung
Das Ladekabel ist an den Ladeanschluss des
Fahrzeugs angeschlossen.
Ununterbrochen bei eingeschalteter Zündung, in Verbindung mit einem
akustischen Signal.
Es ist nicht möglich, das Fahrzeug zu starten, wenn
das Ladekabel mit dem Anschluss des Fahrzeugs
verbunden ist.
Ziehen Sie das Ladekabel heraus und schließen Sie
die Ladeklappe.

15
Bordinstrumente

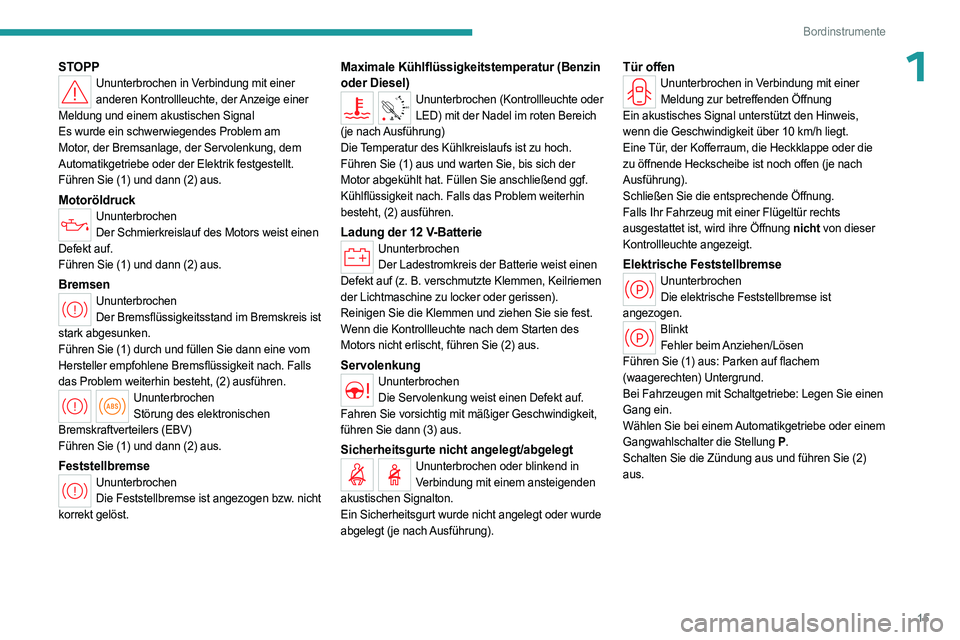

1STOPPUnunterbrochen in Verbindung mit einer anderen Kontrollleuchte, der Anzeige einer
Meldung und einem akustischen Signal
Es wurde ein schwerwiegendes Problem am
Motor, der Bremsanlage, der Servolenkung, dem
Automatikgetriebe oder der Elektrik festgestellt.
Führen Sie (1) und dann (2) aus.
MotoröldruckUnunterbrochen Der Schmierkreislauf des Motors weist einen
Defekt auf.
Führen Sie (1) und dann (2) aus.
BremsenUnunterbrochen Der Bremsflüssigkeitsstand im Bremskreis ist
stark abgesunken.
Führen Sie (1) durch und füllen Sie dann eine vom
Hersteller empfohlene Bremsflüssigkeit nach. Falls
das Problem weiterhin besteht, (2) ausführen.
Ununterbrochen Störung des elektronischen
Bremskraftverteilers (EBV)
Führen Sie (1) und dann (2) aus.
FeststellbremseUnunterbrochen Die Feststellbremse ist angezogen bzw. nicht
korrekt gelöst.
Maximale Kühlflüssigkeitstemperatur (Benzin
oder Diesel)
90° CUnunterbrochen (Kontrollleuchte oder
LED) mit der Nadel im roten Bereich
(je nach Ausführung)
Die Temperatur des Kühlkreislaufs ist zu hoch.
Führen Sie (1) aus und warten Sie, bis sich der
Motor abgekühlt hat. Füllen Sie anschließend ggf.
Kühlflüssigkeit nach. Falls das Problem weiterhin
besteht, (2) ausführen.
Ladung der 12 V-BatterieUnunterbrochen Der Ladestromkreis der Batterie weist einen
Defekt auf (z.
B. verschmutzte Klemmen, Keilriemen
der Lichtmaschine zu locker oder gerissen).
Reinigen Sie die Klemmen und ziehen Sie sie fest.
Wenn die Kontrollleuchte nach dem Starten des
Motors nicht erlischt, führen Sie (2) aus.
ServolenkungUnunterbrochen Die Servolenkung weist einen Defekt auf.
Fahren Sie vorsichtig mit mäßiger Geschwindigkeit,
führen Sie dann (3) aus.
Sicherheitsgurte nicht angelegt/abgelegtUnunterbrochen oder blinkend in Verbindung mit einem ansteigenden
akustischen Signalton.
Ein Sicherheitsgurt wurde nicht angelegt oder wurde
abgelegt (je nach Ausführung).
Tür offenUnunterbrochen in Verbindung mit einer Meldung zur betreffenden Öffnung
Ein akustisches Signal unterstützt den Hinweis,
wenn die Geschwindigkeit über 10
km/h liegt.
Eine Tür, der Kofferraum, die Heckklappe oder die
zu öffnende Heckscheibe ist noch offen (je nach
Ausführung).
Schließen Sie die entsprechende Öffnung.
Falls Ihr Fahrzeug mit einer Flügeltür rechts
ausgestattet ist, wird ihre Öffnung nicht von dieser
Kontrollleuchte angezeigt.
Elektrische FeststellbremseUnunterbrochen Die elektrische Feststellbremse ist
angezogen.
Blinkt Fehler beim Anziehen/Lösen
Führen Sie (1) aus: Parken auf flachem
(waagerechten) Untergrund.
Bei Fahrzeugen mit Schaltgetriebe: Legen Sie einen
Gang ein.
Wählen Sie bei einem Automatikgetriebe oder einem
Gangwahlschalter die Stellung P .
Schalten Sie die Zündung aus und führen Sie (2)
aus.

16
Bordinstrumente

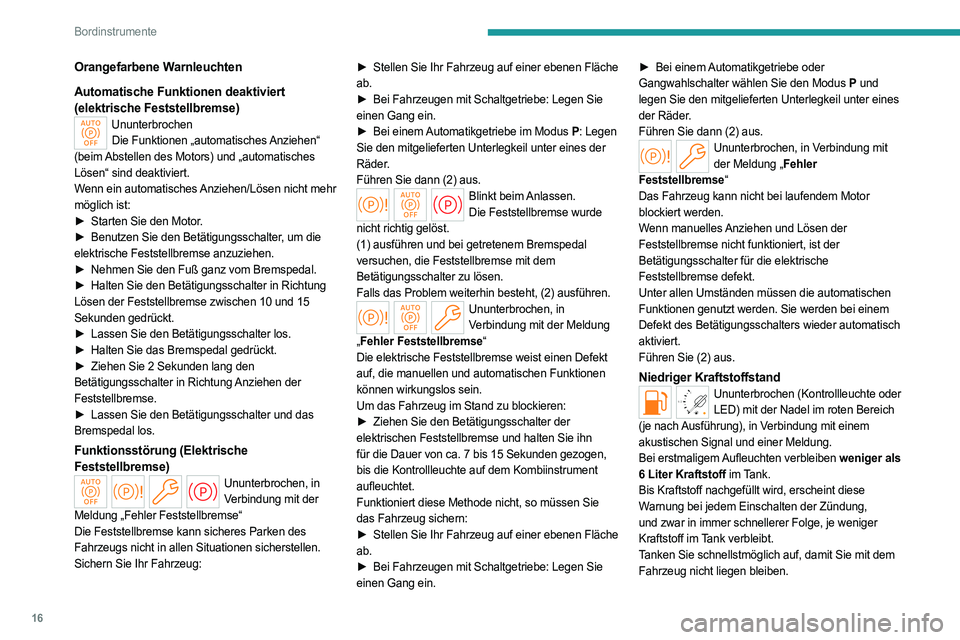

Orangefarbene Warnleuchten
Automatische Funktionen deaktiviert
(elektrische Feststellbremse)
UnunterbrochenDie Funktionen „automatisches Anziehen“
(beim Abstellen des Motors) und „automatisches
Lösen“ sind deaktiviert.
Wenn ein automatisches Anziehen/Lösen nicht mehr
möglich ist:
►

Starten Sie den Motor
.
►

Benutzen Sie den Betätigungsschalter
, um die
elektrische Feststellbremse anzuziehen.
►

Nehmen Sie den Fuß ganz vom Bremspedal.
►


Halten Sie den Betätigungsschalter in Richtung

Lösen der Feststellbremse zwischen 10 und 15
Sekunden gedrückt.
►

Lassen Sie den Betätigungsschalter los.
►


Halten Sie das Bremspedal gedrückt.
►


Ziehen Sie 2 Sekunden lang den

Betätigungsschalter in Richtung Anziehen der
Feststellbremse.
►

Lassen Sie den Betätigungsschalter und das

Bremspedal los.
Funktionsstörung (Elektrische
Feststellbremse)
Ununterbrochen, in Verbindung mit der
Meldung „Fehler Feststellbremse“
Die Feststellbremse kann sicheres Parken des
Fahrzeugs nicht in allen Situationen sicherstellen.
Sichern Sie Ihr Fahrzeug: ►

Stellen Sie Ihr Fahrzeug auf einer ebenen Fläche

ab.
►
Bei Fahrzeugen mit Schaltgetriebe: Legen Sie

einen Gang ein.
►
Bei einem
Automatikgetriebe im Modus P
: Legen
Sie den mitgelieferten Unterlegkeil unter eines der
Räder.
Führen Sie dann (2) aus.
Blinkt beim Anlassen. Die Feststellbremse wurde
nicht richtig gelöst.
(1) ausführen und bei getretenem Bremspedal
versuchen, die Feststellbremse mit dem
Betätigungsschalter zu lösen.
Falls das Problem weiterhin besteht, (2) ausführen.
Ununterbrochen, in Verbindung mit der Meldung
„ Fehler Feststellbremse“
Die elektrische Feststellbremse weist einen Defekt
auf, die manuellen und automatischen Funktionen
können wirkungslos sein.
Um das Fahrzeug im Stand zu blockieren:
►

Ziehen Sie den Betätigungsschalter der

elektrischen Feststellbremse und halten Sie ihn
für die Dauer von ca. 7 bis 15 Sekunden gezogen,
bis die Kontrollleuchte auf dem Kombiinstrument
aufleuchtet.
Funktioniert diese Methode nicht, so müssen Sie
das Fahrzeug sichern:
►

Stellen Sie Ihr Fahrzeug auf einer ebenen Fläche

ab.
►

Bei Fahrzeugen mit Schaltgetriebe: Legen Sie

einen Gang ein. ►

Bei einem
Automatikgetriebe oder
Gangwahlschalter wählen Sie den Modus P und
legen Sie den mitgelieferten Unterlegkeil unter eines
der Räder.
Führen Sie dann (2) aus.
Ununterbrochen, in Verbindung mit der Meldung „Fehler
Feststellbremse“
Das Fahrzeug kann nicht bei laufendem Motor
blockiert werden.
Wenn manuelles Anziehen und Lösen der
Feststellbremse nicht funktioniert, ist der
Betätigungsschalter für die elektrische
Feststellbremse defekt.
Unter allen Umständen müssen die automatischen
Funktionen genutzt werden. Sie werden bei einem
Defekt des Betätigungsschalters wieder automatisch
aktiviert.
Führen Sie (2) aus.
Niedriger KraftstoffstandUnunterbrochen (Kontrollleuchte oder LED) mit der Nadel im roten Bereich
(je nach Ausführung), in Verbindung mit einem
akustischen Signal und einer Meldung.
Bei erstmaligem Aufleuchten verbleiben weniger als
6 Liter Kraftstoff im Tank.
Bis Kraftstoff nachgefüllt wird, erscheint diese
Warnung bei jedem Einschalten der Zündung,
und zwar in immer schnellerer Folge, je weniger
Kraftstoff im Tank verbleibt.
Tanken Sie schnellstmöglich auf, damit Sie mit dem
Fahrzeug nicht liegen bleiben.

17
Bordinstrumente

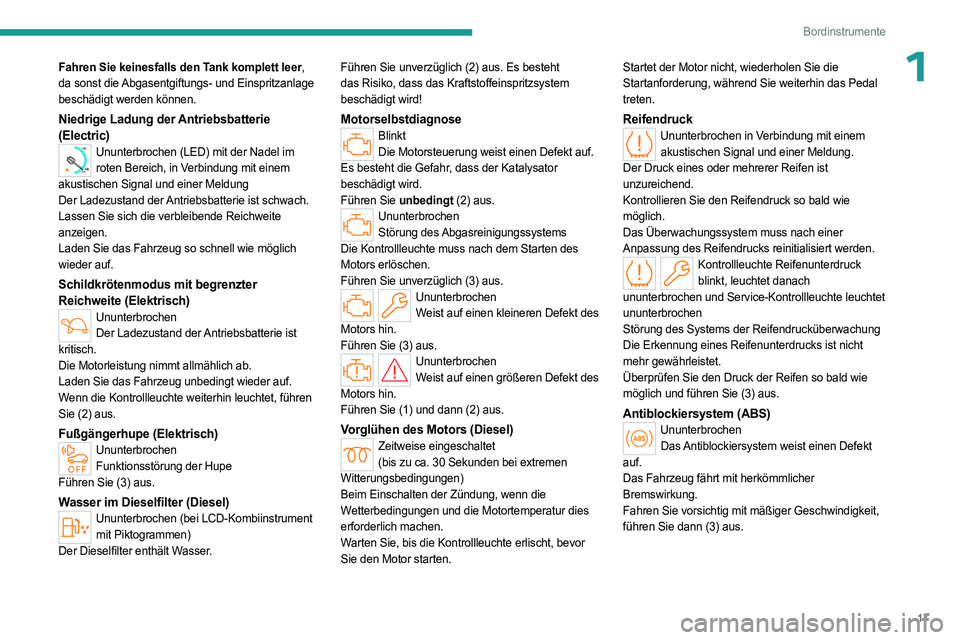

1Fahren Sie keinesfalls den Tank komplett leer,
da sonst die Abgasentgiftungs- und Einspritzanlage
beschädigt werden können.
Niedrige Ladung der Antriebsbatterie
(Electric)
0 %
100
Ununterbrochen (LED) mit der Nadel im
roten Bereich, in Verbindung mit einem
akustischen Signal und einer Meldung
Der Ladezustand der Antriebsbatterie ist schwach.
Lassen Sie sich die verbleibende Reichweite
anzeigen.
Laden Sie das Fahrzeug so schnell wie möglich
wieder auf.
Schildkrötenmodus mit begrenzter
Reichweite (Elektrisch)
Ununterbrochen Der Ladezustand der Antriebsbatterie ist
kritisch.
Die Motorleistung nimmt allmählich ab.
Laden Sie das Fahrzeug unbedingt wieder auf.
Wenn die Kontrollleuchte weiterhin leuchtet, führen
Sie (2) aus.
Fußgängerhupe (Elektrisch)Ununterbrochen Funktionsstörung der Hupe
Führen Sie (3) aus.
Wasser im Dieselfilter (Diesel)Ununterbrochen (bei LCD-Kombiinstrument mit Piktogrammen)
Der Dieselfilter enthält Wasser. Führen Sie unverzüglich (2) aus. Es besteht
das Risiko, dass das Kraftstoffeinspritzsystem
beschädigt wird!
MotorselbstdiagnoseBlinkt
Die Motorsteuerung weist einen Defekt auf.
Es besteht die Gefahr, dass der Katalysator
beschädigt wird.
Führen Sie unbedingt (2) aus.
Ununterbrochen Störung des Abgasreinigungssystems
Die Kontrollleuchte muss nach dem Starten des
Motors erlöschen.
Führen Sie unverzüglich (3) aus.
Ununterbrochen Weist auf einen kleineren Defekt des
Motors hin.
Führen Sie (3) aus.
Ununterbrochen Weist auf einen größeren Defekt des
Motors hin.
Führen Sie (1) und dann (2) aus.
Vorglühen des Motors (Diesel)Zeitweise eingeschaltet (bis zu ca. 30 Sekunden bei extremen
Witterungsbedingungen)
Beim Einschalten der Zündung, wenn die
Wetterbedingungen und die Motortemperatur dies
erforderlich machen.
Warten Sie, bis die Kontrollleuchte erlischt, bevor
Sie den Motor starten. Startet der Motor nicht, wiederholen Sie die
Startanforderung, während Sie weiterhin das Pedal
treten.
ReifendruckUnunterbrochen in Verbindung mit einem
akustischen Signal und einer Meldung.
Der Druck eines oder mehrerer Reifen ist
unzureichend.
Kontrollieren Sie den Reifendruck so bald wie
möglich.
Das Überwachungssystem muss nach einer
Anpassung des Reifendrucks reinitialisiert werden.
Kontrollleuchte Reifenunterdruck blinkt, leuchtet danach
ununterbrochen und Service-Kontrollleuchte leuchtet
ununterbrochen
Störung des Systems der Reifendrucküberwachung
Die Erkennung eines Reifenunterdrucks ist nicht
mehr gewährleistet.
Überprüfen Sie den Druck der Reifen so bald wie
möglich und führen Sie (3) aus.
Antiblockiersystem (ABS)
Ununterbrochen Das Antiblockiersystem weist einen Defekt
auf.
Das Fahrzeug fährt mit herkömmlicher
Bremswirkung.
Fahren Sie vorsichtig mit mäßiger Geschwindigkeit,
führen Sie dann (3) aus.

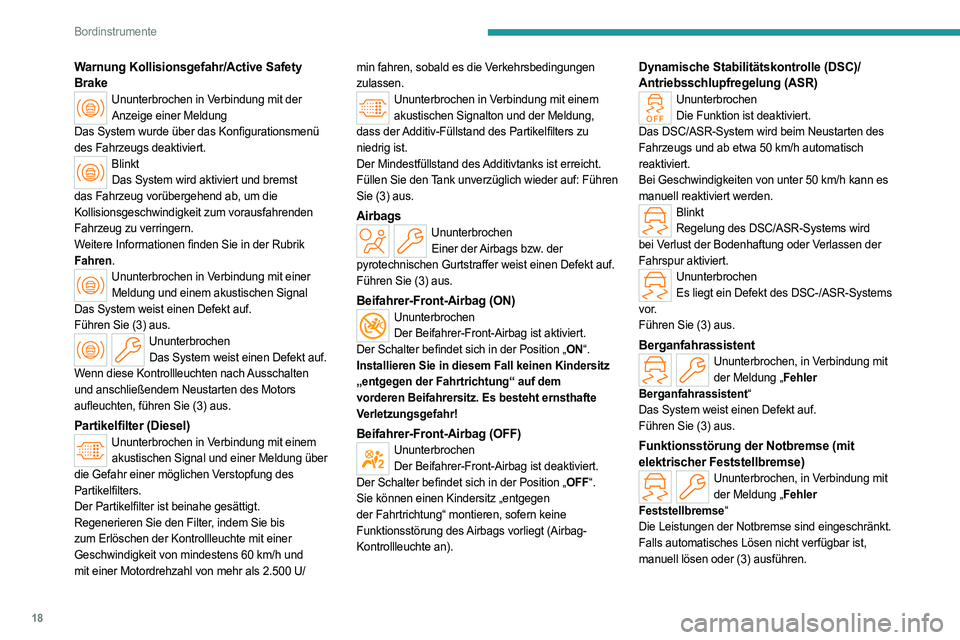

18
Bordinstrumente
Warnung Kollisionsgefahr/Active Safety
Brake
Ununterbrochen in Verbindung mit der Anzeige einer Meldung
Das System wurde über das Konfigurationsmenü
des Fahrzeugs deaktiviert.
Blinkt Das System wird aktiviert und bremst
das Fahrzeug vorübergehend ab, um die
Kollisionsgeschwindigkeit zum vorausfahrenden
Fahrzeug zu verringern.
Weitere Informationen finden Sie in der Rubrik
Fahren.
Ununterbrochen in Verbindung mit einer Meldung und einem akustischen Signal
Das System weist einen Defekt auf.
Führen Sie (3) aus.
Ununterbrochen Das System weist einen Defekt auf.
Wenn diese Kontrollleuchten nach Ausschalten
und anschließendem Neustarten des Motors
aufleuchten, führen Sie (3) aus.
Partikelfilter (Diesel)
Ununterbrochen in Verbindung mit einem akustischen Signal und einer Meldung über
die Gefahr einer möglichen Verstopfung des
Partikelfilters.
Der Partikelfilter ist beinahe gesättigt.
Regenerieren Sie den Filter, indem Sie bis
zum Erlöschen der Kontrollleuchte mit einer
Geschwindigkeit von mindestens 60
km/h und
mit einer Motordrehzahl von mehr als 2.500 U/ min fahren, sobald es die Verkehrsbedingungen
zulassen.
Ununterbrochen in Verbindung mit einem
akustischen Signalton und der Meldung,
dass der Additiv-Füllstand des Partikelfilters zu
niedrig ist.
Der Mindestfüllstand des Additivtanks ist erreicht.
Füllen Sie den Tank unverzüglich wieder auf: Führen
Sie (3) aus.
AirbagsUnunterbrochen Einer der Airbags bzw. der
pyrotechnischen Gurtstraffer weist einen Defekt auf.
Führen Sie (3) aus.
Beifahrer-Front-Airbag (ON)Ununterbrochen Der Beifahrer-Front-Airbag ist aktiviert.
Der Schalter befindet sich in der Position „ON“.
Installieren Sie in diesem Fall keinen Kindersitz
„entgegen der Fahrtrichtung“ auf dem
vorderen Beifahrersitz. Es besteht ernsthafte
Verletzungsgefahr!
Beifahrer-Front-Airbag (OFF)Ununterbrochen Der Beifahrer-Front-Airbag ist deaktiviert.
Der Schalter befindet sich in der Position „OFF“.
Sie können einen Kindersitz „entgegen
der Fahrtrichtung“ montieren, sofern keine
Funktionsstörung des Airbags vorliegt (Airbag-
Kontrollleuchte an).
Dynamische Stabilitätskontrolle (DSC)/
Antriebsschlupfregelung (ASR)
Ununterbrochen Die Funktion ist deaktiviert.
Das DSC/ASR-System wird beim Neustarten des
Fahrzeugs und ab etwa 50
km/h automatisch
reaktiviert.
Bei Geschwindigkeiten von unter 50
km/h kann es
manuell reaktiviert werden.
Blinkt Regelung des DSC/ASR-Systems wird
bei Verlust der Bodenhaftung oder Verlassen der
Fahrspur aktiviert.
Ununterbrochen Es liegt ein Defekt des DSC-/ASR-Systems
vor.
Führen Sie (3) aus.
BerganfahrassistentUnunterbrochen, in Verbindung mit der Meldung „Fehler
Berganfahrassistent“
Das System weist einen Defekt auf.
Führen Sie (3) aus.
Funktionsstörung der Notbremse (mit
elektrischer Feststellbremse)
Ununterbrochen, in Verbindung mit der Meldung „Fehler
Feststellbremse“
Die Leistungen der Notbremse sind eingeschränkt.
Falls automatisches Lösen nicht verfügbar ist,
manuell lösen oder (3) ausführen.
