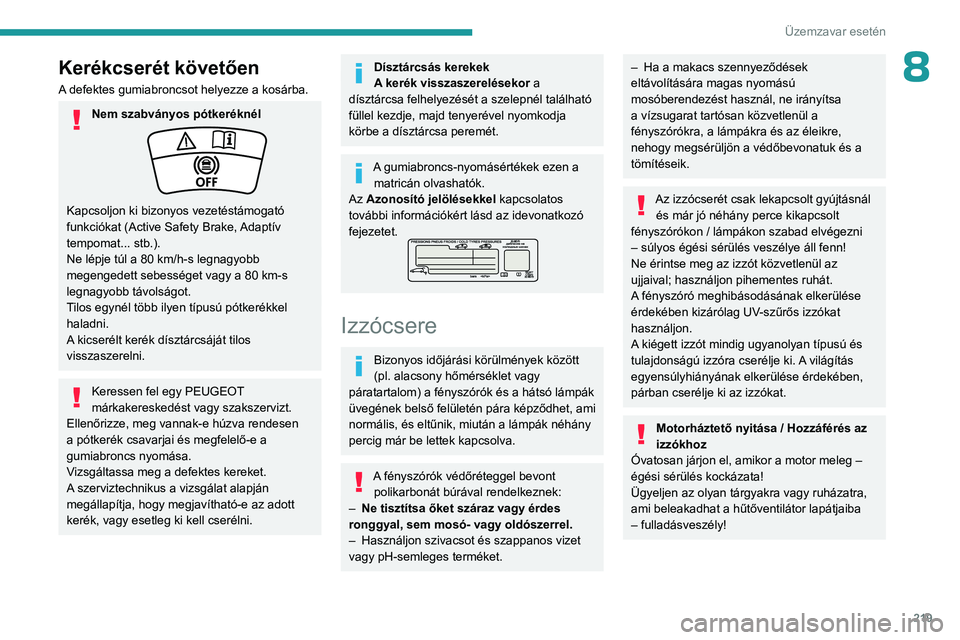

219
Üzemzavar esetén
8Kerékcserét követően
A defektes gumiabroncsot helyezze a kosárba.
Nem szabványos pótkeréknél
Kapcsoljon ki bizonyos vezetéstámogató
funkciókat (Active Safety Brake, Adaptív
tempomat... stb.).
Ne lépje túl a 80 km/h-s legnagyobb
megengedett sebességet vagy a 80 km-s
legnagyobb távolságot.
Tilos egynél több ilyen típusú pótkerékkel
haladni.
A kicserélt kerék dísztárcsáját tilos
visszaszerelni.
Keressen fel egy PEUGEOT
márkakereskedést vagy szakszervizt.
Ellenőrizze, meg vannak-e húzva rendesen
a pótkerék csavarjai és megfelelő-e a
gumiabroncs nyomása.
Vizsgáltassa meg a defektes kereket.
A szerviztechnikus a vizsgálat alapján
megállapítja, hogy megjavítható-e az adott
kerék, vagy esetleg ki kell cserélni.
Dísztárcsás kerekek
A kerék visszaszerelésekor a
dísztárcsa felhelyezését a szelepnél található
füllel kezdje, majd tenyerével nyomkodja
körbe a dísztárcsa peremét.
A gumiabroncs-nyomásértékek ezen a matricán olvashatók.
Az Azonosító jelölésekkel kapcsolatos
további információkért lásd az idevonatkozó
fejezetet.
Izzócsere
Bizonyos időjárási körülmények között
(pl. alacsony hőmérséklet vagy
páratartalom) a fényszórók és a hátsó lámpák
üvegének belső felületén pára képződhet, ami
normális, és eltűnik, miután a lámpák néhány
percig már be lettek kapcsolva.
A fényszórók védőréteggel bevont polikarbonát búrával rendelkeznek:
–

Ne tisztítsa őket száraz vagy érdes
ronggyal, sem mosó- vagy oldószerrel.
–


Használjon szivacsot és szappanos vizet
vagy pH-semleges terméket.
– Ha a makacs szennyeződések
eltávolítására magas nyomású
mosóberendezést használ, ne irányítsa
a vízsugarat tartósan közvetlenül a
fényszórókra, a lámpákra és az éleikre,
nehogy megsérüljön a védőbevonatuk és a
tömítéseik.
Az izzócserét csak lekapcsolt gyújtásnál és már jó néhány perce kikapcsolt
fényszórókon / lámpákon szabad elvégezni
– súlyos égési sérülés veszélye áll fenn!
Ne érintse meg az izzót közvetlenül az
ujjaival; használjon pihementes ruhát.
A fényszóró meghibásodásának elkerülése
érdekében kizárólag UV-szűrős izzókat
használjon.
A kiégett izzót mindig ugyanolyan típusú és
tulajdonságú izzóra cserélje ki. A világítás
egyensúlyhiányának elkerülése érdekében,
párban cserélje ki az izzókat.
Motorháztető nyitása / Hozzáférés az
izzókhoz
Óvatosan járjon el, amikor a motor meleg –
égési sérülés kockázata!
Ügyeljen az olyan tárgyakra vagy ruházatra,
ami beleakadhat a hűtőventilátor lapátjaiba
– fulladásveszély!

220
Üzemzavar esetén

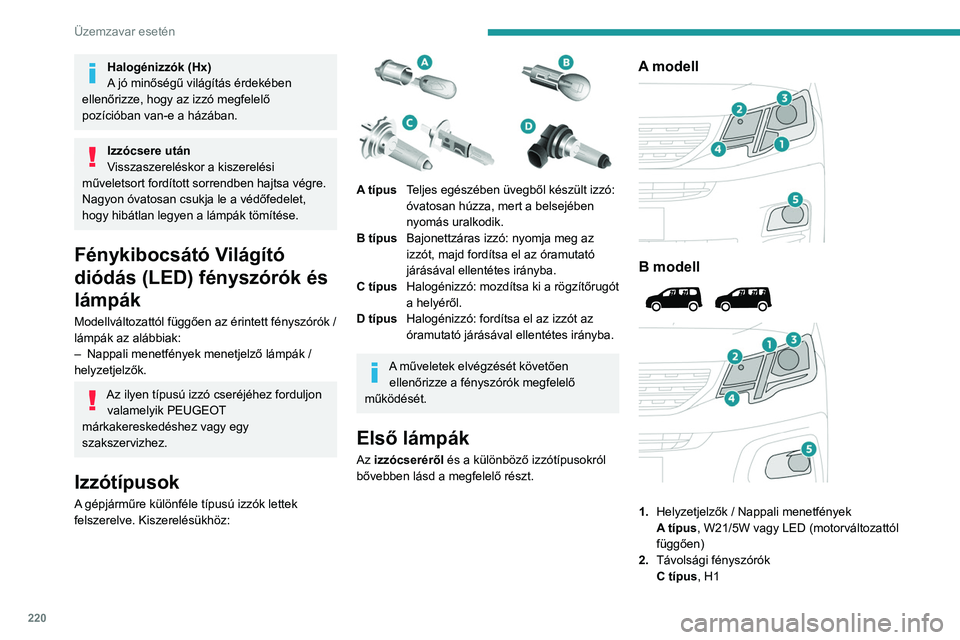

Halogénizzók (Hx)
A jó minőségű világítás érdekében
ellenőrizze, hogy az izzó megfelelő
pozícióban van-e a házában.
Izzócsere után
Visszaszereléskor a kiszerelési
műveletsort fordított sorrendben hajtsa végre.
Nagyon óvatosan csukja le a védőfedelet,
hogy hibátlan legyen a lámpák tömítése.
Fénykibocsátó Világító
diódás (LED) fényszórók és
lámpák
Modellváltozattól függően az érintett fényszórók /
lámpák az alábbiak:
–

Nappali menetfények menetjelző lámpák /
helyzetjelzők.
Az ilyen típusú izzó cseréjéhez forduljon valamelyik PEUGEOT
márkakereskedéshez vagy egy
szakszervizhez.
Izzótípusok
A gépjárműre különféle típusú izzók lettek
felszerelve. Kiszerelésükhöz:


A típus Teljes egészében üvegből készült izzó:
óvatosan húzza, mert a belsejében
nyomás uralkodik.
B típus Bajonettzáras izzó: nyomja meg az
izzót, majd fordítsa el az óramutató
járásával ellentétes irányba.
C típus Halogénizzó: mozdítsa ki a rögzítőrugót
a helyéről.
D típus Halogénizzó: fordítsa el az izzót az
óramutató járásával ellentétes irányba.
A műveletek elvégzését követően
ellenőrizze a fényszórók megfelelő
működését.
Első lámpák
Az izzócseréről és a különböző izzótípusokról
bővebben lásd a megfelelő részt.
A modell

B modell



1. Helyzetjelzők / Nappali menetfények
A típus, W21/5W vagy LED (motorváltozattól
függően)
2. Távolsági fényszórók
C típus, H1

221
Üzemzavar esetén

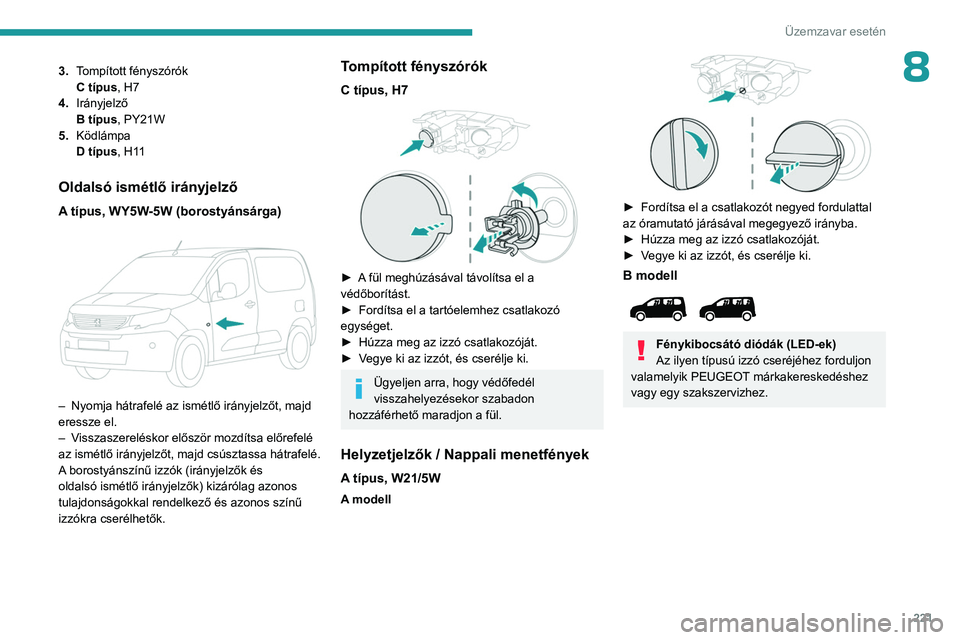

83.Tompított fényszórók
C típus, H7
4. Irányjelző
B típus, PY21W
5. Ködlámpa
D típus, H11
Oldalsó ismétlő irányjelző
A típus, WY5W-5W (borostyánsárga)

– Nyomja hátrafelé az ismétlő irányjelzőt, majd
eressze el.
–

V
isszaszereléskor először mozdítsa előrefelé
az ismétlő irányjelzőt, majd csúsztassa hátrafelé.
A borostyánszínű izzók (irányjelzők és
oldalsó ismétlő irányjelzők) kizárólag azonos
tulajdonságokkal rendelkező és azonos színű
izzókra cserélhetők.
Tompított fényszórók
C típus, H7

► A fül meghúzásával távolítsa el a
védőborítást.
►

Fordítsa el a tartóelemhez csatlakozó
egységet.
►


Húzza meg az izzó csatlakozóját.
►


V
egye ki az izzót, és cserélje ki.
Ügyeljen arra, hogy védőfedél
visszahelyezésekor szabadon
hozzáférhető maradjon a fül.
Helyzetjelzők / Nappali menetfények
A típus, W21/5W
A modell

► Fordítsa el a csatlakozót negyed fordulattal
az óramutató járásával megegyező irányba.
►

Húzza meg az izzó csatlakozóját.
►


V
egye ki az izzót, és cserélje ki.
B modell

Fénykibocsátó diódák (LED-ek)
Az ilyen típusú izzó cseréjéhez forduljon
valamelyik PEUGEOT márkakereskedéshez
vagy egy szakszervizhez.

222
Üzemzavar esetén

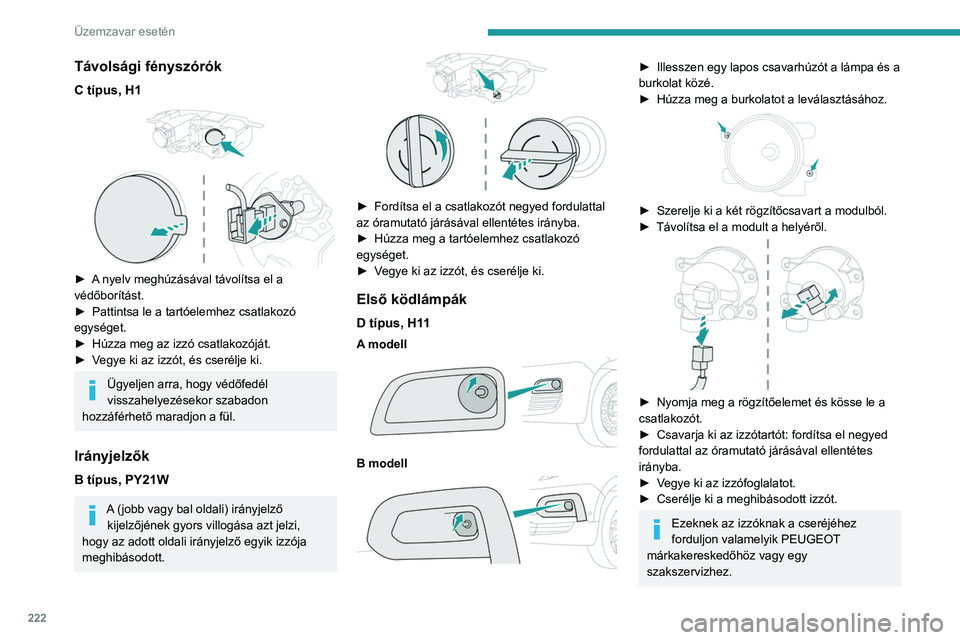

Távolsági fényszórók
C típus, H1

► A nyelv meghúzásával távolítsa el a
védőborítást.
►
Pattintsa le a tartóelemhez csatlakozó
egységet.
►


Húzza meg az izzó csatlakozóját.
►


V
egye ki az izzót, és cserélje ki.
Ügyeljen arra, hogy védőfedél
visszahelyezésekor szabadon
hozzáférhető maradjon a fül.
Irányjelzők
B típus, PY21W
A (jobb vagy bal oldali) irányjelző kijelzőjének gyors villogása azt jelzi,
hogy az adott oldali irányjelző egyik izzója
meghibásodott.


► Fordítsa el a csatlakozót negyed fordulattal
az óramutató járásával ellentétes irányba.
►

Húzza meg a tartóelemhez csatlakozó
egységet.
►


V
egye ki az izzót, és cserélje ki.
Első ködlámpák
D típus, H11
A modell

B modell

► Illesszen egy lapos csavarhúzót a lámpa és a
burkolat közé.
►

Húzza meg a burkolatot a leválasztásához.

► Szerelje ki a két rögzítőcsavart a modulból.
► Távolítsa el a modult a helyéről.

► Nyomja meg a rögzítőelemet és kösse le a
csatlakozót.
►

Csavarja ki az izzótartót: fordítsa el negyed
fordulattal az óramutató járásával ellentétes
irányba.
►


V
egye ki az izzófoglalatot.
►

Cserélje ki a meghibásodott izzót.
Ezeknek az izzóknak a cseréjéhez
forduljon valamelyik PEUGEOT
márkakereskedőhöz vagy egy
szakszervizhez.

223
Üzemzavar esetén

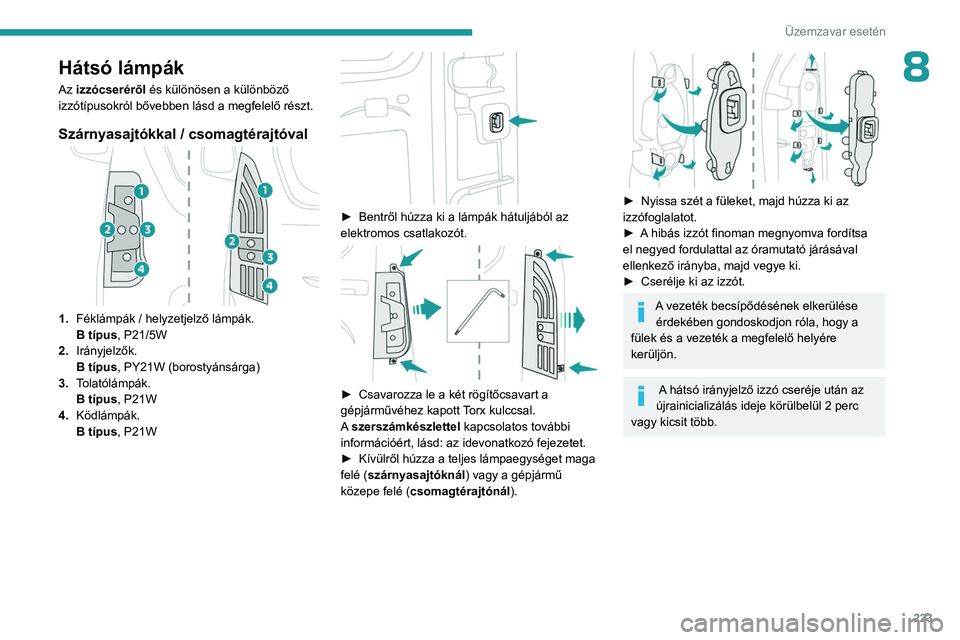

8Hátsó lámpák
Az izzócseréről és különösen a különböző
izzótípusokról bővebben lásd a megfelelő részt.
Szárnyasajtókkal / csomagtérajtóval
1.Féklámpák / helyzetjelző lámpák.
B típus, P21/5W
2. Irányjelzők.
B típus, PY21W (borostyánsárga)
3. Tolatólámpák.
B típus, P21W
4. Ködlámpák.
B típus, P21W


► Bentről húzza ki a lámpák hátuljából az
elektromos csatlakozót.


► Csavarozza le a két rögítőcsavart a
gépjárművéhez kapott Torx kulccsal.
A szerszámkészlettel kapcsolatos további
információért, lásd: az idevonatkozó fejezetet.
►

Kívülről húzza a teljes lámpaegységet maga
felé (

szárnyasajtóknál ) vagy a gépjármű
közepe felé ( csomagtérajtónál).


► Nyissa szét a füleket, majd húzza ki az
izzófoglalatot.
►

A
hibás izzót finoman megnyomva fordítsa
el negyed fordulattal az óramutató járásával
ellenkező irányba, majd vegye ki.
►

Cserélje ki az izzót.
A vezeték becsípődésének elkerülése érdekében gondoskodjon róla, hogy a
fülek és a vezeték a megfelelő helyére
kerüljön.
A hátsó irányjelző izzó cseréje után az
újrainicializálás ideje körülbelül 2 perc
vagy kicsit több.

224
Üzemzavar esetén

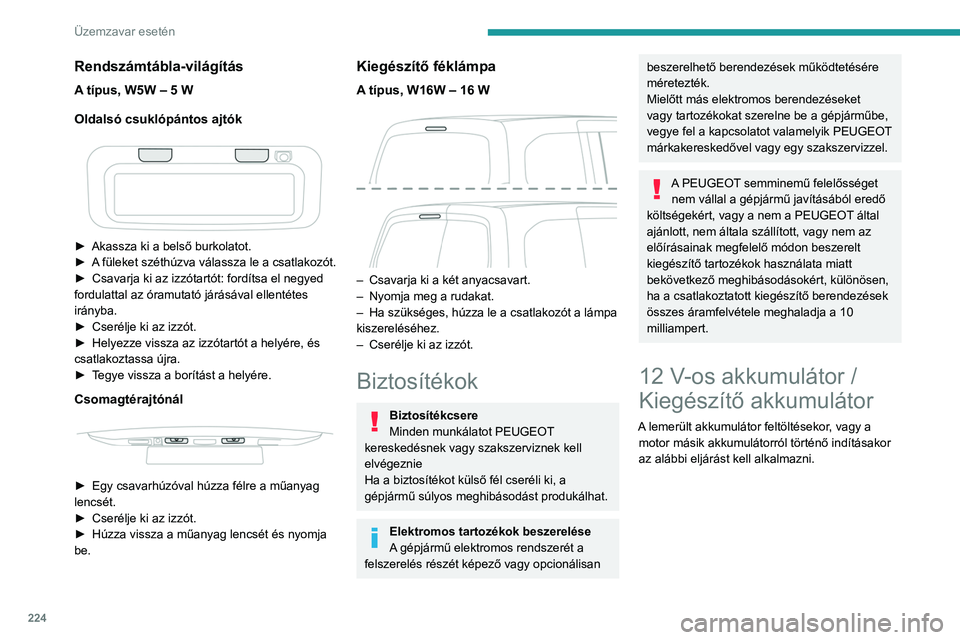

Rendszámtábla-világítás
A típus, W5W – 5 W
Oldalsó csuklópántos ajtók


► Akassza ki a belső burkolatot.
► A füleket széthúzva válassza le a csatlakozót.
►

Csavarja ki az izzótartót: fordítsa el negyed
fordulattal az óramutató járásával ellentétes
irányba.
►


Cserélje ki az izzót.
►


Helyezze vissza az izzótartót a helyére, és
csatlakoztassa újra.
►


T
egye vissza a borítást a helyére.
Csomagtérajtónál


► Egy csavarhúzóval húzza félre a műanyag
lencsét.
►

Cserélje ki az izzót.
►


Húzza vissza a műanyag lencsét és nyomja
be.
Kiegészítő féklámpa
A típus, W16W – 16 W

– Csavarja ki a két anyacsavart.
– Nyomja meg a rudakat.
–

Ha szükséges, húzza le a csatlakozót a lámpa
kiszereléséhez.
–


Cserélje ki az izzót.
Biztosítékok
Biztosítékcsere
Minden munkálatot PEUGEOT
kereskedésnek vagy szakszerviznek kell
elvégeznie
Ha a biztosítékot külső fél cseréli ki, a
gépjármű súlyos meghibásodást produkálhat.
Elektromos tartozékok beszerelése
A gépjármű elektromos rendszerét a
felszerelés részét képező vagy opcionálisan
beszerelhető berendezések működtetésére
méretezték.
Mielőtt más elektromos berendezéseket
vagy tartozékokat szerelne be a gépjárműbe,
vegye fel a kapcsolatot valamelyik PEUGEOT
márkakereskedővel vagy egy szakszervizzel.
A PEUGEOT semminemű felelősséget nem vállal a gépjármű javításából eredő
költségekért, vagy a nem a PEUGEOT által
ajánlott, nem általa szállított, vagy nem az
előírásainak megfelelő módon beszerelt
kiegészítő tartozékok használata miatt
bekövetkező meghibásodásokért, különösen,
ha a csatlakoztatott kiegészítő berendezések
összes áramfelvétele meghaladja a 10
milliampert.
12 V-os akkumulátor /
Kiegészítő akkumulátor
A lemerült akkumulátor feltöltésekor, vagy a motor másik akkumulátorról történő indításakor
az alábbi eljárást kell alkalmazni.

225
Üzemzavar esetén
8Ólom-sav
indítóakkumulátorok
Ezek az akkumulátorok káros
anyagokat (kénsav és ólom)
tartalmaznak.
Ártalmatlanításukra kizárólag a törvényi
előírásoknak megfelelően kerülhet sor, és
soha, semmilyen körülmények között nem
dobhatók ki a háztartási hulladékkal együtt.
A használt akkumulátorokat az erre kijelölt
gyűjtőhelyen adja le.
Mielőtt az akkumulátorhoz nyúlna,
vegyen fel szem- és arcvédőt.
A robbanás-, illetve tűzveszély elkerülése
érdekében az akkumulátort érintő
műveleteket mindig jól szellőző helyiségben,
nyílt lángtól és szikrától távol kell elvégezni.
A művelet befejezését követően alaposan
mosson kezet.
Elektromos motor
Lemerült kiegészítő akkumulátor
Nem lehet beindítani a motort, vagy
újratölteni a nagyfeszültségű akkumulátort.
Óvintézkedések, mielőtt a kiegészítő
akkumulátorhoz nyúlna
Kapcsoljon

P
fokozatba, vegye le a gyújtást,
ellenőrizze, hogy a műszerfal ne világítson,
és a gépjármű ne legyen töltés alatt.
Másik gépjármű indítása bikázással
Ne használja a kiegészítő akkumulátort
másik gépjármű bikázására, vagy
akkumulátorának töltésére.
Szimbólumok
Szikra vagy nyílt láng használata tilos,
tilos a dohányzás.
Mindig védje a szemét. A
robbanásveszélyes gázok vakságot és
sérülést okozhatnak.
A gépjármű akkumulátorát tartsa távol a gyermekektől.
A gépjármű akkumulátora kénsavat tartalmaz, amely vakságot vagy súlyos
égési sérüléseket okozhat.
Bővebben lásd a kézikönyvet.
Az akkumulátor közelében robbanásveszélyes gázok lehetnek.
Hozzáférés az
akkumulátorhoz
Az akkumulátor a motorháztető alatt található.
► A belső, majd a külső kar segítségével nyissa
ki a motorháztetőt.
►

Rögzítse motorháztető kitámasztórúdját.

Az akkumulátor (−) pólusa nem hozzáférhető
helyen van.
Az akkumulátor közelében egy távoli földelési
pont található.
A Motorháztető és a Motor témakörökkel kapcsolatos további
tudnivalókról lásd a vonatkozó fejezetet.
Indítás másik
akkumulátorról
Ha a gépjármű akkumulátora lemerült, a
motor beindítható segédakkumulátor (külső
akkumulátor vagy egy másik gépjármű
akkumulátora) és indítókábelek, illetve
segédindító rendszerberendezés segítségével is.

226
Üzemzavar esetén
Akkumulátortöltőről soha ne indítsa be a motort.
Soha ne használjon 24 V-os vagy
annál nagyobb feszültségű segédindító
berendezést.
Előzetesen győződjön meg arról, hogy
a másik tartalék akkumulátor névleges
feszültsége 12 V, és legalább a lemerült
akkumulátoréval egyenlő teljesítménnyel
rendelkezik.
A két gépjármű nem érintkezhet egymással.
Kapcsolja ki az összes elektromos energiát
fogyasztó berendezést mindkét gépjárművön
(hangrendszerek, ablaktörlők, világítás stb.).
Győződjön meg arról, hogy az indítókábelek
elég távol vannak a motor mozgó
alkatrészeitől (ventilátor, ékszíj stb.).
Ne kösse csatlakoztassa le a (+) pólust, amíg
jár a motor.


► Csatlakoztassa a piros kábelt a lemerült
akkumulátor (( A
)) (+) pólusához (a fém
könyöknél), majd a segédindító tartalék
akkumulátor ((B)) vagy a segédindító
berendezés (+) pólusához.
►

Csatlakoztassa a zöld vagy fekete kábel
egyik végét a tartalék segédakkumulátor (( B

))
vagy a segédindító berendezés (–) pólusához
(vagy a kisegítő gépjármű testpontjához).
►

Csatlakoztassa a zöld vagy fekete kábel
másik végét a testponthoz (

C) testponthoz.
►

Indítsa be a kisegítő gépjármű motorját és
hagyja járni néhány percig.
►


Indítsa be a meghibásodott gépjármű
motorját, és hagyja járni.
Ha a motor nem indul be azonnal, vegye le a
gyújtást, várjon néhány másodpercet, majd
kísérelje meg újra az indítást.
►


Várja meg, amíg visszaáll az alapjárat
visszaállra.
►


Válassza le a segédkábelt ellentétes
sorrendben

az indítókábelt.
►

Az akkumulátor megfelelő töltöttségi
szintjének elérése érdekében legalább 30 percig
járassa az álló gépjármű motorját.
Ha a megfelelő töltési töltöttségi szint
elérése nélkül indul el a gépjárművel,
akkor előfordulhat, hogy a gépjármű egyes
funkciói nem működnek helyesen (pl. Stop &
Start).
A csatlakozás bontásához ugyanígy járjon el, fordított sorrendben.
Automata sebességváltó
Soha ne próbálja meg a gépjármű
betolásával beindítani a motort.
Egyes funkciók (pl. a Stop&Start) csak az
akkumulátor megfelelő töltöttségi szintje
esetén állnak rendelkezésre.
Az akkumulátor feltöltése akkumulátortöltővel
Az optimális élettartam biztosítása érdekében
folyamatosan gondoskodni kell az akkumulátor
megfelelő töltöttségi szintjéről.
Bizonyos körülmények között szükséges lehet
feltölteni az akkumulátort:
–

Ha főként rövid utakra használja a
gépjárművét.
–


Ha a gépjárművet néhány hétig nem
használja.
Forduljon egy PEUGEOT

márkakereskedéshez
vagy szakszervizhez.
Ha saját maga szeretné feltölteni
gépjárműve akkumulátorát, ezt kizárólag
12

V névleges feszültségű, ólomsavas
akkumulátorhoz való akkumulátortöltővel
tegye.
Kövesse a töltő gyártójának használati
utasításait.
Soha ne cserélje fel a polaritást.

227
Üzemzavar esetén
8A töltéshez nem kell leválasztani az akkumulátort.
►

V

egye le a gyújtást.
►

Kapcsolja ki az összes elektromos fogyasztót
(hangrendszer

, világítás, ablaktörlők... stb.).


► A szikrázás elkerülése érdekében a
kábelek csatlakoztatása előtt kapcsolja ki az
akkumulátortöltőt ( B).
►

Ellenőrizze a töltő kábeleinek az állapotát.
►


V
egye le a (+) pólusról a műanyag borítást,
ha a gépjármű rendelkezik ilyennel.
►

Az alábbi sorrendben csatlakoztassa a töltő
(

B) kábeleit: •

csatlakoztassa a piros színű (+) kábelt az
akkumulátor ( A

) (+) pólusára,
•

csatlakoztassa a fekete színű (–) kábelt a
gépjármű testpontjára ( C

).
►

A
töltési művelet befejezését követően
kapcsolja ki a töltőt ( B), mielőtt leválasztja a
kábeleket az akkumulátorról ( A).
Ha ezt a címkét látja, kizárólag 12 V-os
töltőt használjon, elkerülendő az
elektromos alkatrészek visszafordíthatatlan
megrongálódását.
24V
12V
Megfagyott akkumulátor
Ne próbáljon tölteni megfagyott
akkumulátort, mert felrobbanhat!
Ha az akkumulátor megfagyott, ellenőriztesse
valamelyik PEUGEOT márkakereskedésben
vagy egy szakszervizben, hogy nem
sérültek-e meg a belső alkatrészei és a háza
nem repedt-e meg, mert az mérgező és
erősen maró sav szivárgásához vezethet.
Az akkumulátor lekötése / visszakötése
A motor indításához megfelelő töltöttségi szint
megőrzése érdekében javasoljuk, hogy válassza
le az akkumulátort, ha a gépjárművet hosszabb
ideig nem használja.
Mielőtt hozzákezdene az akkumulátor
lecsatlakoztatásához:
►

Zárja be az összes nyílászárót (ajtók,
csomagtartó, ablakok, tető). ►


Kapcsolja ki az összes elektromos áramot
fogyasztó berendezést (audiorendszer
,
ablaktörlők, lámpák... stb.).
►
V
egye le a gyújtást, és várjon 4 percet.
Az akkumulátorhoz történő hozzáférést követően
csak a (+) sarut szükséges leválasztani.
Gyorsreteszes kapocs
A (+) saru lekötése

► Felszereltségtől függően, emelje le a
műanyag fedelet a (+)
póluson.
►

A
bilincs (B) kireteszeléséhez emelje fel
teljesen a kart (A).
►

Emelje meg és vegye le a bilincset ( B

).

228
Üzemzavar esetén

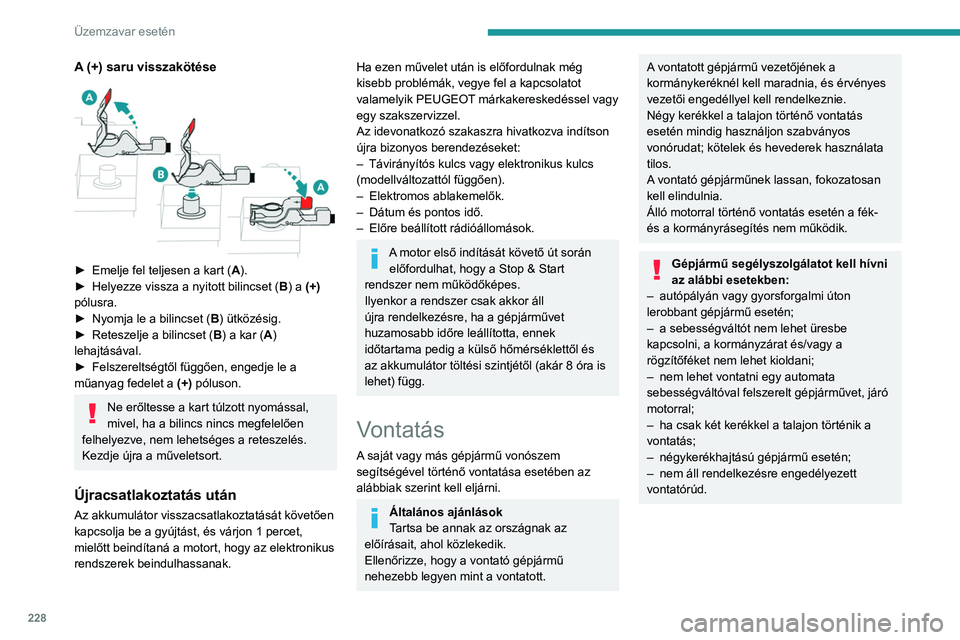

A (+) saru visszakötése

► Emelje fel teljesen a kart (A ).
► Helyezze vissza a nyitott bilincset ( B
) a (+)
pólusra.
►

Nyomja le a bilincset ( B

) ütközésig.
►

Reteszelje a bilincset ( B

) a kar (A)
lehajtásával.
►

Felszereltségtől függően, engedje le a
műanyag fedelet a (+)

póluson.
Ne erőltesse a kart túlzott nyomással,
mivel, ha a bilincs nincs megfelelően
felhelyezve, nem lehetséges a reteszelés.
Kezdje újra a műveletsort.
Újracsatlakoztatás után
Az akkumulátor visszacsatlakoztatását követően
kapcsolja be a gyújtást, és várjon 1 percet,
mielőtt beindítaná a motort, hogy az elektronikus
rendszerek beindulhassanak.
Ha ezen művelet után is előfordulnak még
kisebb problémák, vegye fel a kapcsolatot
valamelyik PEUGEOT márkakereskedéssel vagy
egy szakszervizzel.
Az idevonatkozó szakaszra hivatkozva indítson
újra bizonyos berendezéseket:
–

Távirányítós kulcs vagy elektronikus kulcs
(modellváltozattól függően).
–


Elektromos ablakemelők.
–


Dátum és pontos idő.
–


Előre beállított rádióállomások.
A motor első indítását követő út során előfordulhat, hogy a Stop & Start
rendszer nem működőképes.
Ilyenkor a rendszer csak akkor áll
újra rendelkezésre, ha a gépjárművet
huzamosabb időre leállította, ennek
időtartama pedig a külső hőmérséklettől és
az akkumulátor töltési szintjétől (akár 8 óra is
lehet) függ.
Vontatás
A saját vagy más gépjármű vonószem
segítségével történő vontatása esetében az
alábbiak szerint kell eljárni.
Általános ajánlások
Tartsa be annak az országnak az
előírásait, ahol közlekedik.
Ellenőrizze, hogy a vontató gépjármű
nehezebb legyen mint a vontatott.
A vontatott gépjármű vezetőjének a
kormánykeréknél kell maradnia, és érvényes
vezetői engedéllyel kell rendelkeznie.
Négy kerékkel a talajon történő vontatás
esetén mindig használjon szabványos
vonórudat; kötelek és hevederek használata
tilos.
A vontató gépjárműnek lassan, fokozatosan
kell elindulnia.
Álló motorral történő vontatás esetén a fék-
és a kormányrásegítés nem működik.
Gépjármű segélyszolgálatot kell hívni
az alábbi esetekben:
–

autópályán vagy gyorsforgalmi úton
lerobbant gépjármű esetén;
–


a sebességváltót nem lehet üresbe
kapcsolni, a kormányzárat és/vagy a
rögzítőféket nem lehet kioldani;
–


nem lehet vontatni egy automata
sebességváltóval felszerelt gépjárművet, járó
motorral;
–


ha csak két kerékkel a talajon történik a
vontatás;
–


négykerékhajtású gépjármű esetén;
–


nem áll rendelkezésre engedélyezett
vontatórúd.
