PEUGEOT PARTNER 2022 Kezelési útmutató (in Hungarian)

239
Műszaki adatok
9Motorok és vontatható tömegek – DÍZEL

MotorHDi 92 S&S BVM5
Sebességváltó Manuális, 5 fokozatú
Kód DV6DR
Hosszúság Standard (L1)Hosszú (L2)
Modellkód 5 üléses


EC___A-AEC___A-C
7 üléses


EC___A-B EC___A-D
Hengerűrtartalom (cm3) 1560
Max. teljesítmény: EK-szabvány (kW) 68
Üzemanyag Dízel
Fékezett utánfutó (a
megengedett guruló
össztömegen belül) egy
12%-os emelkedőn (kg) 5 üléses
1
100 1050
7 üléses 950900
Fékezetlen utánfutó (kg) 5 üléses 720750
7 üléses 750750
Maximálisan
engedélyezett
támaszsúly /
vonóhorogsúly (kg) 5 üléses
7474
7 üléses 50 (Peugeot)50

240
Műszaki adatok

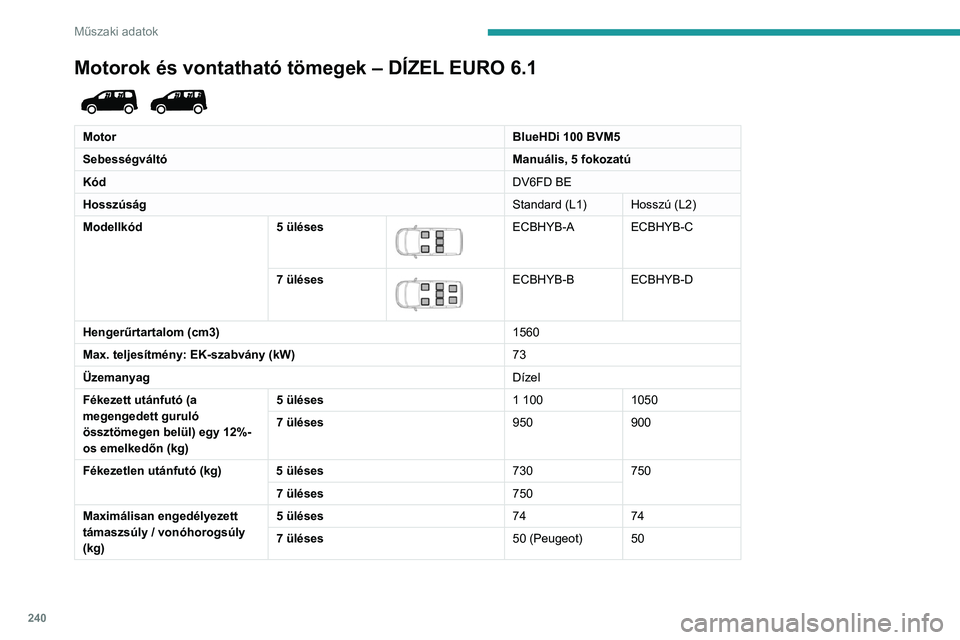

Motorok és vontatható tömegek – DÍZEL EURO 6.1

MotorBlueHDi 100 BVM5
Sebességváltó Manuális, 5 fokozatú
Kód DV6FD BE
Hosszúság Standard (L1) Hosszú (L2)
Modellkód 5 üléses


ECBHYB-A ECBHYB-C
7 üléses


ECBHYB-B ECBHYB-D
Hengerűrtartalom (cm3) 1560
Max. teljesítmény: EK-szabvány (kW) 73
Üzemanyag Dízel
Fékezett utánfutó (a
megengedett guruló
össztömegen belül) egy 12%-
os emelkedőn (kg) 5 üléses
1
100 1050
7 üléses 950900
Fékezetlen utánfutó (kg) 5 üléses 730750
7 üléses 750
Maximálisan engedélyezett
támaszsúly / vonóhorogsúly
(kg) 5 üléses
7474
7 üléses 50 (Peugeot) 50

241
Műszaki adatok

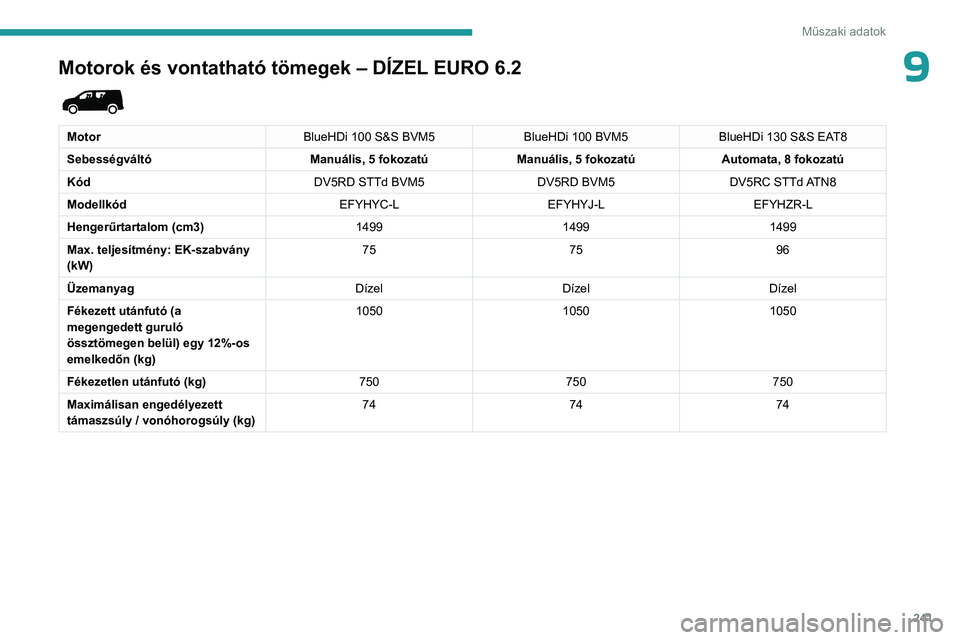

9Motorok és vontatható tömegek – DÍZEL EURO 6.2

MotorBlueHDi 100 S&S BVM5BlueHDi 100 BVM5BlueHDi 130 S&S EAT8
Sebességváltó Manuális, 5 fokozatúManuális, 5 fokozatúAutomata, 8 fokozatú
Kód DV5RD STTd BVM5DV5RD BVM5DV5RC STTd ATN8
Modellkód EFYHYC-LEFYHYJ-LEFYHZR-L
Hengerűrtartalom (cm3) 149914991499
Max. teljesítmény: EK-szabvány
(kW) 75
7596
Üzemanyag DízelDízelDízel
Fékezett utánfutó (a
megengedett guruló
össztömegen belül) egy 12%-os
emelkedőn (kg) 1050
10501050
Fékezetlen utánfutó (kg) 750750750
Maximálisan engedélyezett
támaszsúly / vonóhorogsúly (kg) 74
7474

242
Műszaki adatok

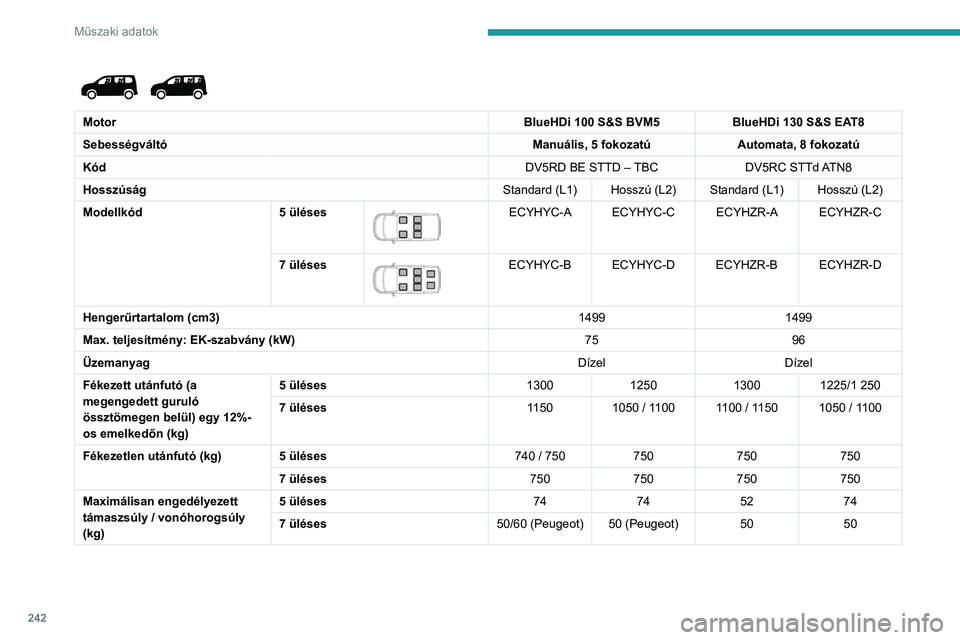

MotorBlueHDi 100 S&S BVM5BlueHDi 130 S&S EAT8
Sebességváltó Manuális, 5 fokozatúAutomata, 8 fokozatú
Kód DV5RD BE STTD – TBCDV5RC STTd ATN8
Hosszúság Standard (L1) Hosszú (L2) Standard (L1) Hosszú (L2)
Modellkód 5 üléses


ECYHYC-A ECYHYC-C ECYHZR-A ECYHZR-C
7 üléses


ECYHYC-B ECYHYC-D ECYHZR-B ECYHZR-D
Hengerűrtartalom (cm3) 14991499
Max. teljesítmény: EK-szabvány (kW) 7596
Üzemanyag DízelDízel
Fékezett utánfutó (a
megengedett guruló
össztömegen belül) egy 12%-
os emelkedőn (kg) 5 üléses
130012501300 1225/1
250
7 üléses 1150 1050 / 1100 1100 / 1150 1050 / 1100
Fékezetlen utánfutó (kg) 5 üléses 740 / 750750750750
7 üléses 750750750750
Maximálisan engedélyezett
támaszsúly / vonóhorogsúly
(kg) 5 üléses
74745274
7 üléses 50/60 (Peugeot) 50 (Peugeot) 50 50

243
Műszaki adatok
9Motorok és vontatható tömegek – DÍZEL EURO 6.3

MotorBlueHDi 100 S&S
BVM6 BlueHDi 100 BVM6 BlueHDi 130 S&S
BVM6BlueHDi 130 BVM6 BlueHDi 130 S&S
EAT8
Sebességváltó Manuális, 6
fokozatú Manuális, 6
fokozatú Manuális, 6
fokozatú Manuális, 6
fokozatú Automata, 8
fokozatú
Kód DV5RCf MB6 STTD DV5RCf MB6 DV5RC ML6C STTD DV5RC ML6C DV5RC ATN8 STTD
Modellkód EFYHT2-LEFYHT2-LEFYHZ2-LEFYHZ2-LEFYHZ3-L
Hengerűrtartalom (cm3) 14991499149914991499
Max. teljesítmény:
EK-szabvány (kW) 75
75969696
Üzemanyag DízelDízelDízelDízelDízel
Fékezett utánfutó (a
megengedett guruló
össztömegen belül) egy 12%-os emelkedőn (kg) 1250
125012501250
Fékezetlen utánfutó (kg) 750750750750
Maximálisan
engedélyezett támaszsúly / vonóhorogsúly (kg) 74
747474

244
Műszaki adatok

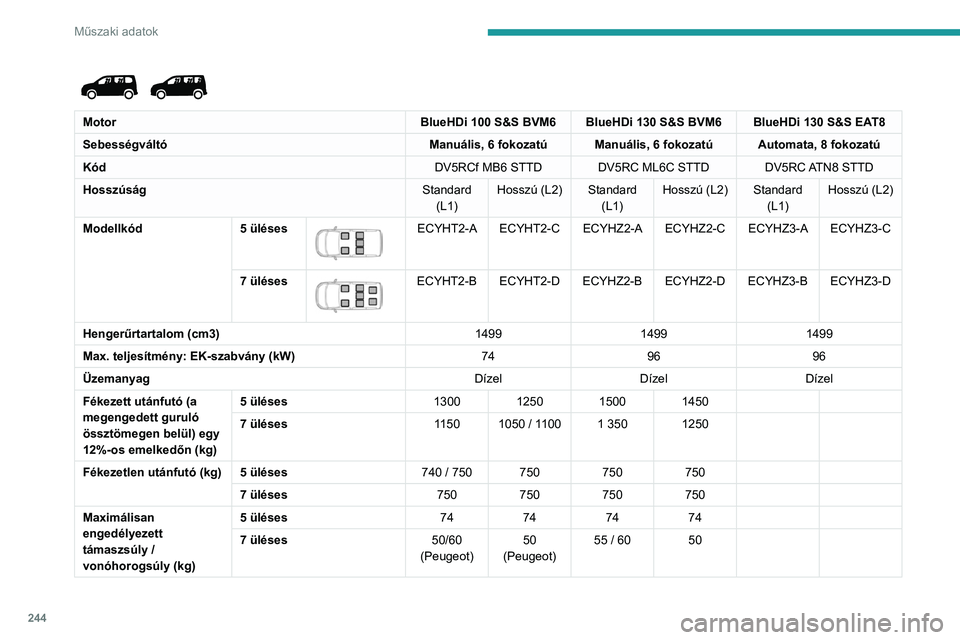

MotorBlueHDi 100 S&S BVM6 BlueHDi 130 S&S BVM6 BlueHDi 130 S&S EAT8
Sebességváltó Manuális, 6 fokozatú Manuális, 6 fokozatú Automata, 8 fokozatú
Kód DV5RCf MB6 STTD DV5RC ML6C STTD DV5RC ATN8 STTD
Hosszúság Standard
(L1) Hosszú (L2)
Standard
(L1) Hosszú (L2)
Standard
(L1) Hosszú (L2)
Modellkód 5 üléses


ECYHT2-A ECYHT2-C ECYHZ2-A ECYHZ2-C ECYHZ3-A ECYHZ3-C
7 üléses


ECYHT2-B ECYHT2-D ECYHZ2-B ECYHZ2-D ECYHZ3-B ECYHZ3-D
Hengerűrtartalom (cm3) 149914991499
Max. teljesítmény: EK-szabvány (kW) 749696
Üzemanyag DízelDízelDízel
Fékezett utánfutó (a
megengedett guruló
össztömegen belül) egy
12%-os emelkedőn (kg) 5 üléses
1300 1250 1500 1450
7 üléses 1150 1050 / 1100 1
350 1250
Fékezetlen utánfutó (kg) 5 üléses 740 / 750 750750750
7 üléses 750750750750
Maximálisan
engedélyezett
támaszsúly /
vonóhorogsúly (kg) 5 üléses
74747474
7 üléses 50/60
(Peugeot) 50
(Peugeot) 55 / 60 50

245
Műszaki adatok

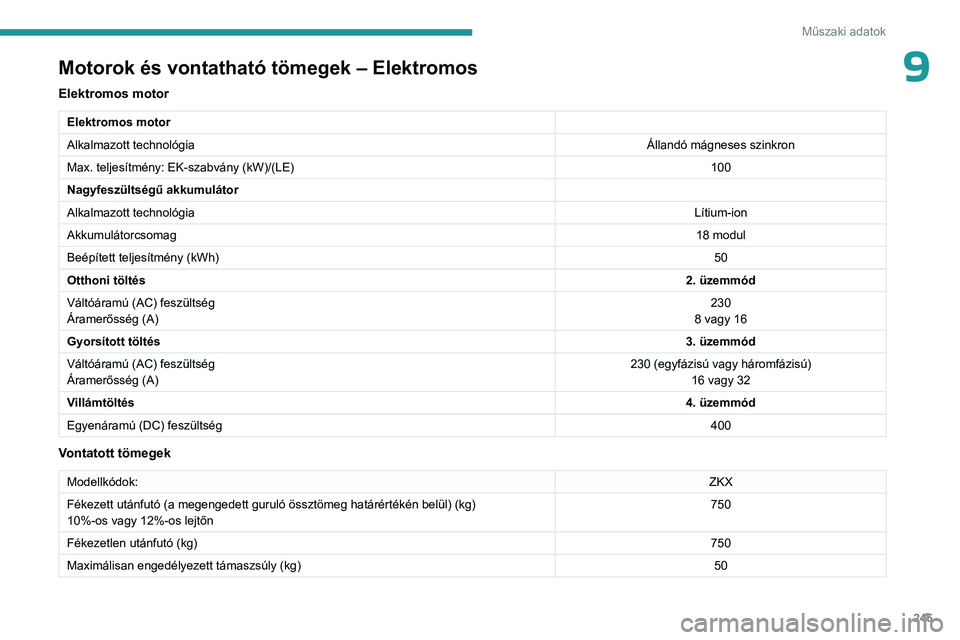

9Motorok és vontatható tömegek – Elektromos
Elektromos motor
Elektromos motor
Alkalmazott technológiaÁllandó mágneses szinkron
Max. teljesítmény: EK-szabvány (kW)/(LE) 100
Nagyfeszültségű akkumulátor
Alkalmazott technológia Lítium-ion
Akkumulátorcsomag 18 modul
Beépített teljesítmény (kWh) 50
Otthoni töltés 2. üzemmód
Váltóáramú (AC) feszültség
Áramerősség (A) 230
8 vagy 16
Gyorsított töltés 3. üzemmód
Váltóáramú (AC) feszültség
Áramerősség (A) 230 (egyfázisú vagy háromfázisú)
16 vagy 32
Villámtöltés 4. üzemmód
Egyenáramú (DC) feszültség 400
Vontatott tömegek
Modellkódok: ZKX
Fékezett utánfutó (a megengedett guruló össztömeg határértékén belül) (kg)
10%-os vagy 12%-os lejtőn 750
Fékezetlen utánfutó (kg) 750
Maximálisan engedélyezett támaszsúly (kg) 50

246
Műszaki adatok

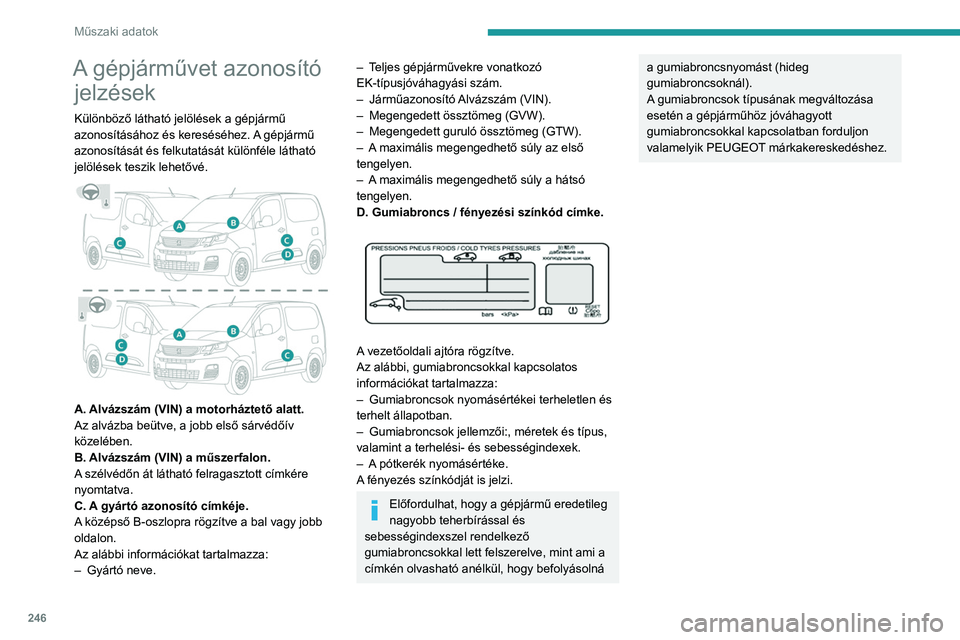

A gépjárművet azonosító jelzések
Különböző látható jelölések a gépjármű
azonosításához és kereséséhez. A gépjármű
azonosítását és felkutatását különféle látható
jelölések teszik lehetővé.


A. Alvázszám (VIN) a motorháztető alatt.
Az alvázba beütve, a jobb első sárvédőív
közelében.
B. Alvázszám (VIN) a műszerfalon.
A szélvédőn át látható felragasztott címkére
nyomtatva.
C. A gyártó azonosító címkéje.
A középső B-oszlopra rögzítve a bal vagy jobb
oldalon.
Az alábbi információkat tartalmazza:
–

Gyártó neve.
– Teljes gépjárművekre vonatkozó
EK-típusjóváhagyási szám.
–
Járműazonosító
Alvázszám (VIN).
–

Megengedett össztömeg (GVW).
–


Megengedett guruló össztömeg (GTW).
–


A
maximális megengedhető súly az első
tengelyen.
–

A
maximális megengedhető súly a hátsó
tengelyen.
D. Gumiabroncs / fényezési színkód címke.


A vezetőoldali ajtóra rögzítve.
Az alábbi, gumiabroncsokkal kapcsolatos
információkat tartalmazza:
–

Gumiabroncsok nyomásértékei terheletlen és
terhelt állapotban.
–


Gumiabroncsok jellemzői:, méretek és típus,
valamint a terhelési- és sebességindexek. –


A
pótkerék nyomásértéke.
A fényezés színkódját is jelzi.
Előfordulhat, hogy a gépjármű eredetileg
nagyobb teherbírással és
sebességindexszel rendelkező gumiabroncsokkal lett felszerelve, mint ami a
címkén olvasható anélkül, hogy befolyásolná
a gumiabroncsnyomást (hideg
gumiabroncsoknál).
A gumiabroncsok típusának megváltozása
esetén a gépjárműhöz jóváhagyott
gumiabroncsokkal kapcsolatban forduljon
valamelyik PEUGEOT márkakereskedéshez.

247

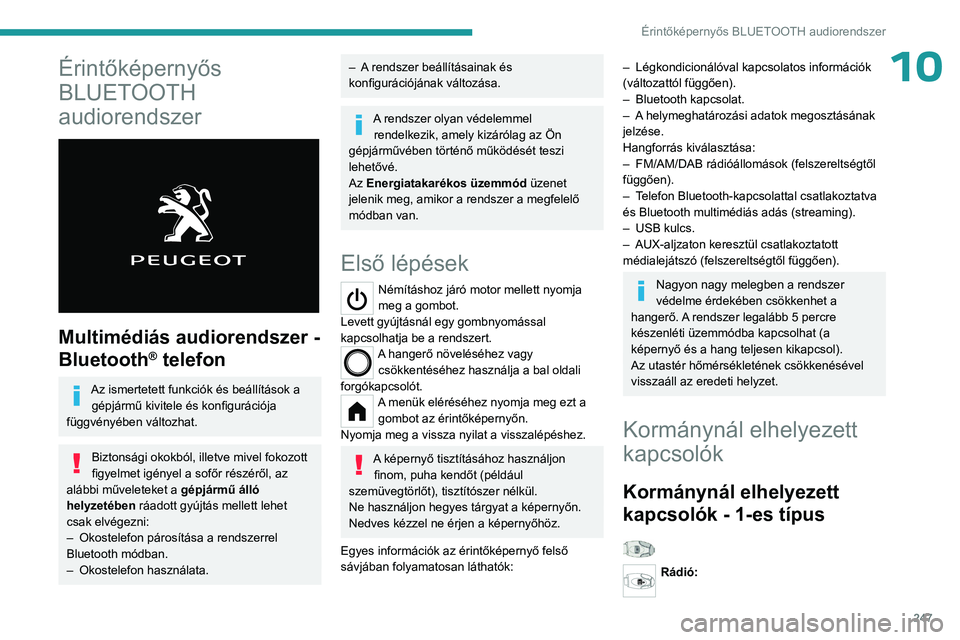

Érintőképernyős BLUETOOTH audiorendszer
10Érintőképernyős
BLUETOOTH
audiorendszer


Multimédiás audiorendszer -
Bluetooth
® telefon
Az ismertetett funkciók és beállítások a gépjármű kivitele és konfigurációja
függvényében változhat.
Biztonsági okokból, illetve mivel fokozott
figyelmet igényel a sofőr részéről, az
alábbi műveleteket a gépjármű álló
helyzetében ráadott gyújtás mellett lehet
csak elvégezni:
–

Okostelefon párosítása a rendszerrel
Bluetooth módban.
–


Okostelefon használata.
– A rendszer beállításainak és
konfigurációjának változása.
A rendszer olyan védelemmel rendelkezik, amely kizárólag az Ön
gépjárművében történő működését teszi
lehetővé.
Az Energiatakarékos üzemmód üzenet
jelenik meg, amikor a rendszer a megfelelő
módban van.
Első lépések
Némításhoz járó motor mellett nyomja
meg a gombot.
Levett gyújtásnál egy gombnyomással
kapcsolhatja be a rendszert.
A hangerő növeléséhez vagy csökkentéséhez használja a bal oldali
forgókapcsolót.
A menük eléréséhez nyomja meg ezt a gombot az érintőképernyőn.
Nyomja meg a vissza nyilat a visszalépéshez.
A képernyő tisztításához használjon finom, puha kendőt (például
szemüvegtörlőt), tisztítószer nélkül.
Ne használjon hegyes tárgyat a képernyőn.
Nedves kézzel ne érjen a képernyőhöz.
Egyes információk az érintőképernyő felső
sávjában folyamatosan láthatók:
– Légkondicionálóval kapcsolatos információk
(változattól függően).
–

Bluetooth kapcsolat.
–


A
helymeghatározási adatok megosztásának
jelzése.
Hangforrás kiválasztása:
–

FM/AM/DAB rádióállomások (felszereltségtől
függően).
–


T
elefon Bluetooth-kapcsolattal csatlakoztatva
és Bluetooth multimédiás adás (streaming).
–

USB kulcs.
–


AUX-aljzaton keresztül csatlakoztatott
médialejátszó (felszereltségtől függően).
Nagyon nagy melegben a rendszer
védelme érdekében csökkenhet a
hangerő. A rendszer legalább 5 percre
készenléti üzemmódba kapcsolhat (a
képernyő és a hang teljesen kikapcsol).
Az utastér hőmérsékletének csökkenésével
visszaáll az eredeti helyzet.
Kormánynál elhelyezett
kapcsolók
Kormánynál elhelyezett
kapcsolók - 1-es típus

Rádió:

248
Érintőképernyős BLUETOOTH audiorendszer

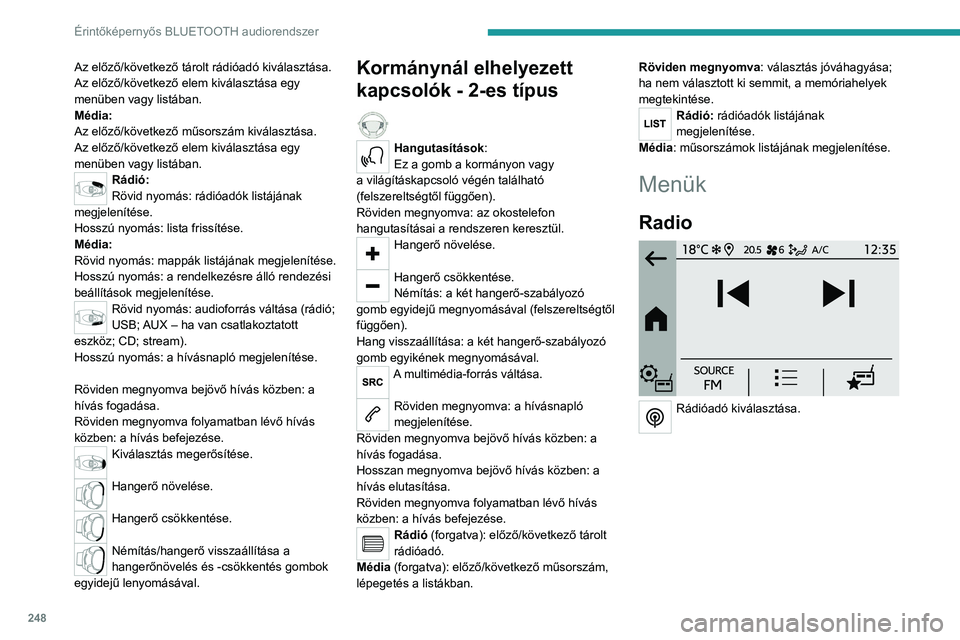

Az előző/következő tárolt rádióadó kiválasztása.
Az előző/következő elem kiválasztása egy
menüben vagy listában.
Média:
Az előző/következő műsorszám kiválasztása.
Az előző/következő elem kiválasztása egy
menüben vagy listában.
Rádió:
Rövid nyomás: rádióadók listájának
megjelenítése.
Hosszú nyomás: lista frissítése.
Média:
Rövid nyomás: mappák listájának megjelenítése.
Hosszú nyomás: a rendelkezésre álló rendezési
beállítások megjelenítése.
Rövid nyomás: audioforrás váltása (rádió;
USB; AUX – ha van csatlakoztatott
eszköz; CD; stream).
Hosszú nyomás: a hívásnapló megjelenítése.
Röviden megnyomva bejövő hívás közben: a
hívás fogadása.
Röviden megnyomva folyamatban lévő hívás
közben: a hívás befejezése.
Kiválasztás megerősítése.
Hangerő növelése.
Hangerő csökkentése.
Némítás/hangerő visszaállítása a
hangerőnövelés és -csökkentés gombok
egyidejű lenyomásával.
Kormánynál elhelyezett
kapcsolók - 2-es típus

Hangutasítások:
Ez a gomb a kormányon vagy
a világításkapcsoló végén található
(felszereltségtől függően).
Röviden megnyomva: az okostelefon
hangutasításai a rendszeren keresztül.
Hangerő növelése.
Hangerő csökkentése.
Némítás: a két hangerő-szabályozó
gomb egyidejű megnyomásával (felszereltségtől
függően).
Hang visszaállítása: a két hangerő-szabályozó
gomb egyikének megnyomásával.
A multimédia-forrás váltása.
Röviden megnyomva: a hívásnapló
megjelenítése.
Röviden megnyomva bejövő hívás közben: a
hívás fogadása.
Hosszan megnyomva bejövő hívás közben: a
hívás elutasítása.
Röviden megnyomva folyamatban lévő hívás
közben: a hívás befejezése.
Rádió (forgatva): előző/következő tárolt
rádióadó.
Média (forgatva): előző/következő műsorszám,
lépegetés a listákban. Röviden megnyomva: választás jóváhagyása;
ha nem választott ki semmit, a memóriahelyek
megtekintése.
Rádió: rádióadók listájának
megjelenítése.
Média: műsorszámok listájának megjelenítése.
Menük
Radio

Rádióadó kiválasztása.
